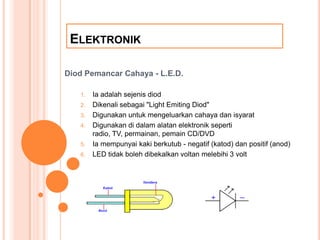

1. ELEKTRONIK
Diod Pemancar Cahaya - L.E.D.
1. Ia adalah sejenis diod
2. Dikenali sebagai quot;Light Emiting Diodquot;
3. Digunakan untuk mengeluarkan cahaya dan isyarat
4. Digunakan di dalam alatan elektronik seperti
radio, TV, permainan, pemain CD/DVD
5. Ia mempunyai kaki berkutub - negatif (katod) dan positif (anod)
6. LED tidak boleh dibekalkan voltan melebihi 3 volt

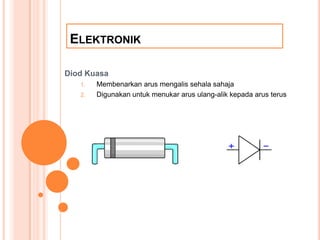

2. ELEKTRONIK
Diod Kuasa
1. Membenarkan arus mengalis sehala sahaja
2. Digunakan untuk menukar arus ulang-alik kepada arus terus
3. ELEKTRONIK
Perintang Tetap Karbon
1. Dibuat daripada karbon dan tanah
2. Digunakan untuk mengurangan arus dan
voltan
3. Dibina dalam beberapa unit sukatan dan
ditanda dengan kod warna

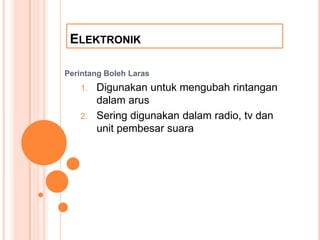

4. ELEKTRONIK
Perintang Boleh Laras
1. Digunakan untuk mengubah rintangan
dalam arus
2. Sering digunakan dalam radio, tv dan
unit pembesar suara

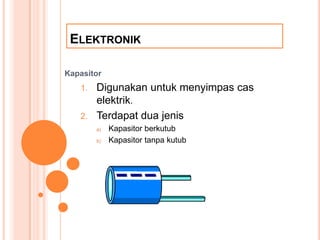

5. ELEKTRONIK
Kapasitor
1. Digunakan untuk menyimpas cas
elektrik.
2. Terdapat dua jenis
a) Kapasitor berkutub
b) Kapasitor tanpa kutub
6. ELEKTRONIK
Transistor
1. Digunakan untuk meninggikan dan merendahkan arus.
Berfungsi juga sebagai suis
2. Terdapat 2 jenis transistor
a) Transistor NPN
b) Transistor PNP
3. Transistor mempunyai 3 kaki
a) C = Pemungut (Collector)
b) B = Tapak (Base)
c) E = Pemancar (Emitter)

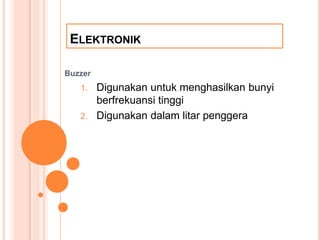

7. ELEKTRONIK
Buzzer
1. Digunakan untuk menghasilkan bunyi
berfrekuansi tinggi
2. Digunakan dalam litar penggera
8. ELEKTRONIK
Suis togel
1. Dikenali sebagai suis satu kutub satu
arah
2. Digunakan untuk membuka dan menutup litar

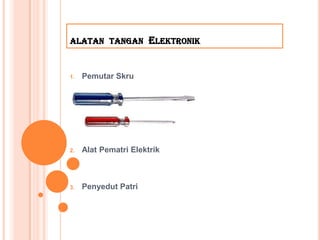

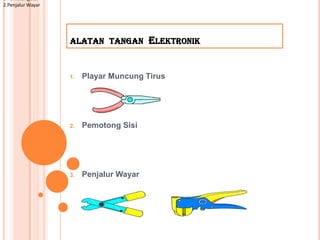

10. ALATAN TANGAN ELEKTRONIK
1. Pemutar Skru
2. Alat Pematri Elektrik
3. Penyedut Patri

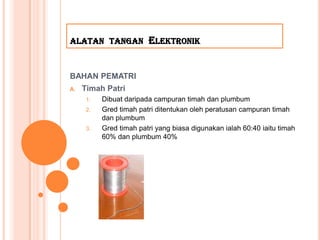

11. ALATAN TANGAN ELEKTRONIK
BAHAN PEMATRI
A. Timah Patri
1. Dibuat daripada campuran timah dan plumbum
2. Gred timah patri ditentukan oleh peratusan campuran timah
dan plumbum
3. Gred timah patri yang biasa digunakan ialah 60:40 iaitu timah
60% dan plumbum 40%
12. ALATAN TANGAN ELEKTRONIK
KAEDAH MEMATRI
Sebelum Mematri
1. Bersihkan hujung bit pematri dengan
kertas las
2. Panaskan alat pematri
3. Celupkan hujung bit pematri di dalam
bekas fluks
4. Sentuhkan hujung bit pematri kepada
sedikit timah pematri

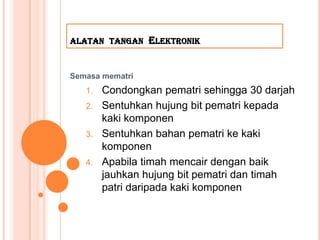

13. ALATAN TANGAN ELEKTRONIK
Semasa mematri
1. Condongkan pematri sehingga 30 darjah
2. Sentuhkan hujung bit pematri kepada
kaki komponen
3. Sentuhkan bahan pematri ke kaki
komponen
4. Apabila timah mencair dengan baik
jauhkan hujung bit pematri dan timah
patri daripada kaki komponen

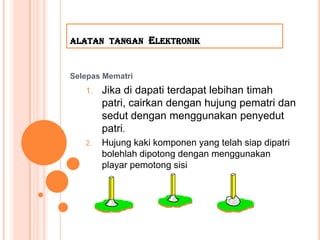

14. ALATAN TANGAN ELEKTRONIK
Selepas Mematri
1. Jika di dapati terdapat lebihan timah
patri, cairkan dengan hujung pematri dan
sedut dengan menggunakan penyedut
patri.
2. Hujung kaki komponen yang telah siap dipatri
bolehlah dipotong dengan menggunakan
playar pemotong sisi
