Dokumen ini membahas tentang penggunaan internet dan perangkat keras yang diperlukan untuk akses internet, termasuk modem, router, dan kartu jaringan. Terdapat juga penjelasan tentang cara menghubungkan komputer ke internet menggunakan berbagai metode dan jenis koneksi. Selain itu, dokumen ini mencakup uji kompetensi terkait materi yang dibahas.

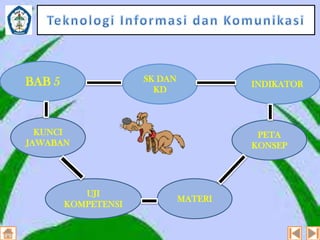

2. SK DAN
KD
BAB 5
INDIKATOR
KUNCI
JAWABAN
UJI
KOMPETENSI
PETA
KONSEP
MATERI

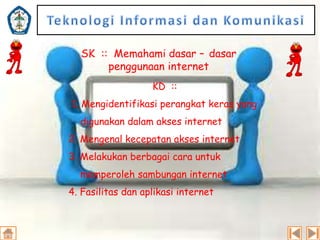

3. SK :: Memahami dasar – dasar
penggunaan internet
KD ::
1. Mengidentifikasi perangkat keras yang
digunakan dalam akses internet
2. Mengenal kecepatan akses internet
3. Melakukan berbagai cara untuk
memperoleh sambungan internet
4. Fasilitas dan aplikasi internet

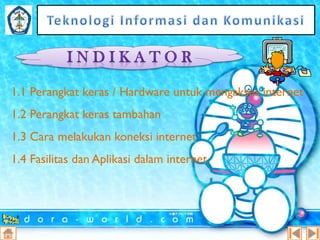

4. 1.1 Perangkat keras / Hardware untuk mengakses internet
1.2 Perangkat keras tambahan
1.3 Cara melakukan koneksi internet
1.4 Fasilitas dan Aplikasi dalam internet

5. Perangkat keras
/ Hardware untuk
mengakses
internet
Perangkat keras
tambahan
Fasilitas dan
Aplikasi dalam
internet
Cara melakukan
koneksi internet

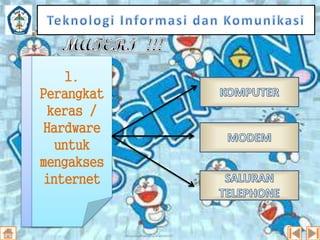

6. 1.
Perangkat
keras /
Hardware
untuk
mengakses
internet

8. Modem berasal dari singkatan MOdulator DEModulator. Modulator
merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa
(Carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang
memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa
(carrier) yang diterima sehingga informasi tersebut dapat diterima dengan baik.
artinya modem adalah alat komunikasi dua arah. Secara singkatnya, modem
merupakan alat untuk mengubah sinyal digital komputre menjadi sinyal analog dan
sebaliknya. Berdasarkan fungsinya modem dibagi menjai tiga jenis. Antara lain:
1. Modem Dial Up Modem dial Up biasa digunakan oleh Personal Computer
2. Modem Kabel Modem Kabel (Cable Modem), adalah perangkat keras yang
menyambungkan PC dengan sambungan TV kabel.
3. Modem ADSL (asymmetric Digital Subscriber line) ADSL atau
Asymmetric Digital Subscriber Line adalah salah satu bentuk dari teknologi DSL.

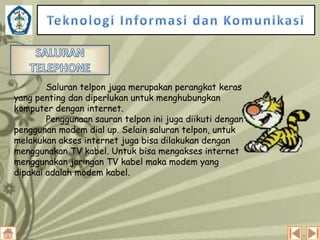

9. Saluran telpon juga merupakan perangkat keras
yang penting dan diperlukan untuk menghubungkan
komputer dengan internet.
Penggunaan sauran telpon ini juga diikuti dengan
penggunan modem dial up. Selain saluran telpon, untuk
melakukan akses internet juga bisa dilakukan dengan
menggunakan TV kabel. Untuk bisa mengakses internet
menggunakan jaringan TV kabel maka modem yang
dipakai adalah modem kabel.

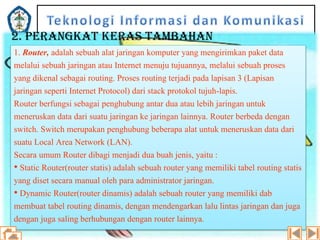

10. 2. PERANGKAT KERAS TAMBAHAN
1. Router, adalah sebuah alat jaringan komputer yang mengirimkan paket data
melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses
yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan
jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis.
Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk
meneruskan data dari suatu jaringan ke jaringan lainnya. Router berbeda dengan
switch. Switch merupakan penghubung beberapa alat untuk meneruskan data dari
suatu Local Area Network (LAN).
Secara umum Router dibagi menjadi dua buah jenis, yaitu :
• Static Router(router statis) adalah sebuah router yang memiliki tabel routing statis
yang diset secara manual oleh para administrator jaringan.
• Dynamic Router(router dinamis) adalah sebuah router yang memiliki dab
membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga
dengan juga saling berhubungan dengan router lainnya.

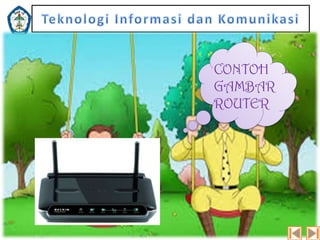

11. CONTOH
GAMBAR
ROUTER

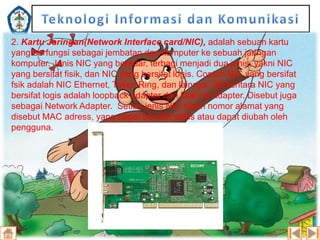

12. 2. Kartu Jaringan(Network Interface card/NIC), adalah sebuah kartu
yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan
komputer. Jenis NIC yang beredar, terbagi menjadi dua jenis, yakni NIC
yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat
fsik adalah NIC Ethernet, Token Ring, dan lainnya. Sementara NIC yang
bersifat logis adalah loopback adapter dan Dial-Up adapter. Disebut juga
sebagai Network Adapter. Setiao jenis NIC diberi nomor alamat yang
disebut MAC adress, yang dapat bersifat statis atau dapat diubah oleh
pengguna.

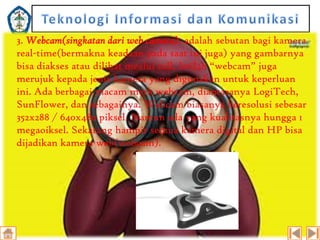

13. 3. Webcam(singkatan dari web camera), adalah sebutan bagi kamera
real-time(bermakna keadaan pada saat ini juga) yang gambarnya
bisa diakses atau dilihat mealui call. Istilah “webcam” juga
merujuk kepada jenis kamera yang digunakan untuk keperluan
ini. Ada berbagai macam merk webcam, diantaranya LogiTech,
SunFlower, dan sebagainya. Webcam biasanya beresolusi sebesar
352x288 / 640x480 piksel. Namun ada yang kualitasnya hungga 1
megaoiksel. Sekarang hampir semua kamera digital dan HP bisa
dijadikan kamera web(webcam).

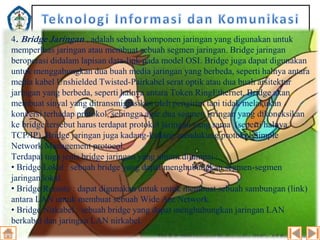

14. 4. Bridge Jaringan , adalah sebuah komponen jaringan yang digunakan untuk
memperluas jaringan atau membuat sebuah segmen jaringan. Bridge jaringan
beroperasi didalam lapisan data-link pada model OSI. Bridge juga dapat digunakan
untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara
media kabel Unshielded Twisted-Pairkabel serat optik atau dua buah arsitektur
jaringan yang berbeda, seperti halnya antara Token RingEthernet. Bridge akan
membuat sinyal yang ditransmigrasikan oleh pengirim tapi tidak melakukan
konversi terhadap protokol, sehingga agar dua segmen jsringan yang dikoneksikan
ke bridge tersebut harus terdapat protokol jaringan yang sama (seperti halnya
TCP/IP). Bridge jaringan juga kadang-kadang mendukung protokol Simple
Network Management protocol.
Terdapat tuga jenis bridge jaringan yang umum dijumpai :
• Bridge Lokal : sebuah bridge yang dapat menghubungkan segmen-segmen
jaringan lokal.
• Bridge Remote : dapat digunakan untuk untuk membuat sebuah sambungan (link)
antara LAN untuk membuat sebuah Wide Are Network.
• Bridge Nirkabel : sebuah bridge yang dapat menghubungkan jaringan LAN
berkabel dan jaringan LAN nirkabel.

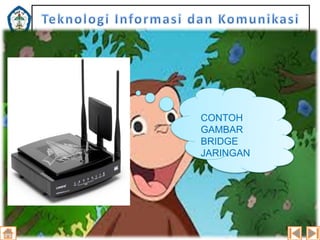

15. CONTOH
GAMBAR
BRIDGE
JARINGAN

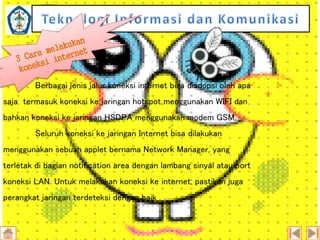

16. Berbagai jenis jalur koneksi internet bisa diadopsi oleh apa
saja termasuk koneksi ke jaringan hotspot menggunakan WIFI dan
bahkan koneksi ke jaringan HSDPA menggunakan modem GSM.
Seluruh koneksi ke jaringan Internet bisa dilakukan
menggunakan sebuah applet bernama Network Manager, yang
terletak di bagian notification area dengan lambang sinyal atau port
koneksi LAN. Untuk melakukan koneksi ke internet, pastikan juga
perangkat jaringan terdeteksi dengan baik .

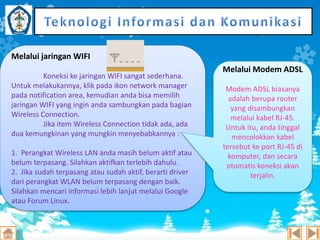

17. Melalui jaringan WIFI
Koneksi ke jaringan WIFI sangat sederhana.
Untuk melakukannya, klik pada ikon network manager
pada notification area, kemudian anda bisa memilih
jaringan WIFI yang ingin anda sambungkan pada bagian
Wireless Connection.
Jika item Wireless Connection tidak ada, ada
dua kemungkinan yang mungkin menyebabkannya :
1. Perangkat Wireless LAN anda masih belum aktif atau
belum terpasang. Silahkan aktifkan terlebih dahulu.
2. Jika sudah terpasang atau sudah aktif, berarti driver
dari perangkat WLAN belum terpasang dengan baik.
Silahkan mencari informasi lebih lanjut melalui Google
atau Forum Linux.
Melalui Modem ADSL
Modem ADSL biasanya
adalah berupa router
yang disambungkan
melalui kabel RJ-45.
Untuk itu, anda tinggal
mencolokkan kabel
tersebut ke port RJ-45 di
komputer, dan secara
otomatis koneksi akan
terjalin.

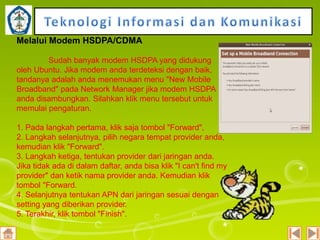

18. Melalui Modem HSDPA/CDMA
Sudah banyak modem HSDPA yang didukung
oleh Ubuntu. Jika modem anda terdeteksi dengan baik,
tandanya adalah anda menemukan menu "New Mobile
Broadband" pada Network Manager jika modem HSDPA
anda disambungkan. Silahkan klik menu tersebut untuk
memulai pengaturan.
1. Pada langkah pertama, klik saja tombol "Forward",
2. Langkah selanjutnya, pilih negara tempat provider anda,
kemudian klik "Forward".
3. Langkah ketiga, tentukan provider dari jaringan anda.
Jika tidak ada di dalam daftar, anda bisa klik "I can't find my
provider" dan ketik nama provider anda. Kemudian klik
tombol "Forward.
4. Selanjutnya tentukan APN dari jaringan sesuai dengan
setting yang diberikan provider.
5. Terakhir, klik tombol "Finish".

19. UJI
KOMPETENSI

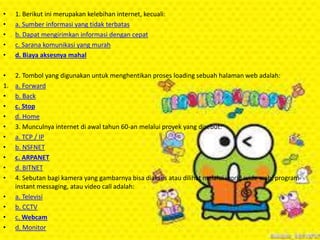

20. •
•
•
•
•
1. Berikut ini merupakan kelebihan internet, kecuali:
a. Sumber informasi yang tidak terbatas
b. Dapat mengirimkan informasi dengan cepat
c. Sarana komunikasi yang murah
d. Biaya aksesnya mahal
•
1.
•
•
•
•
•
•
•
•
•
2. Tombol yang digunakan untuk menghentikan proses loading sebuah halaman web adalah:
a. Forward
b. Back
c. Stop
d. Home
3. Munculnya internet di awal tahun 60-an melalui proyek yang disebut:
a. TCP / IP
b. NSFNET
c. ARPANET
d. BITNET
4. Sebutan bagi kamera yang gambarnya bisa diakses atau dilihat melalui world wide web, program
instant messaging, atau video call adalah:
a. Televisi
b. CCTV
c. Webcam
d. Monitor
•
•
•
•

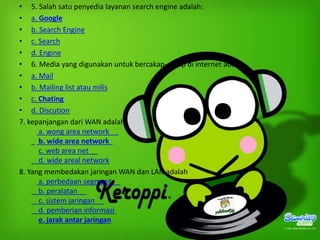

21. • 5. Salah satu penyedia layanan search engine adalah:
• a. Google
• b. Search Engine
• c. Search
• d. Engine
• 6. Media yang digunakan untuk bercakap-cakap di internet adalah
• a. Mail
• b. Mailing list atau milis
• c. Chating
• d. Discution
7. kepanjangan dari WAN adalah
a. wong area network
b. wide area network
c. web area net
d. wide areal network
8. Yang membedakan jaringan WAN dan LAN adalah
a. perbedaan segment
b. peralatan
c. sistem jaringan
d. pemberian informasi
e. jarak antar jaringan

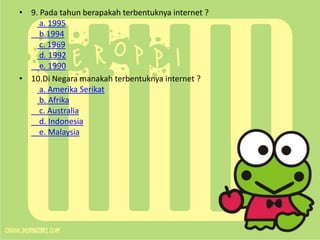

22. • 9. Pada tahun berapakah terbentuknya internet ?
a. 1995
b.1994
c. 1969
d. 1992
e. 1990
• 10.Di Negara manakah terbentuknya internet ?
a. Amerika Serikat
b. Afrika
c. Australia
d. Indonesia
e. Malaysia

23. TIDAKKKKKK!!!!!!!
TIDAKKKKKK!!!!!!!
TIDAKKKKKK!!!!!!!
TIDAKKKKKK!!!!!!!
TIDAKKKKKK!!!!!!!

24. BERHASIL!!!!!
BERHASIL!!!!!
BERHASIL!!!!!
BERHASIL!!!!!
BERHASIL!!!!!
BERHASIL!!!!!

25. KUNCI JAWABAN
1.D
2.C
3.C
4.C
5.A
6.C
7.B
8.E
9.C
10.A
