PMD-101
(Polarization Mode Dispersion)

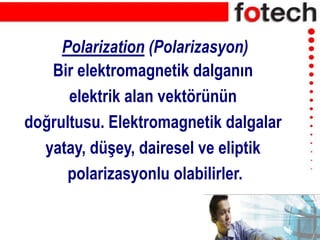

Polarization (Polarizasyon)
Bir elektromagnetik dalganın
elektrik alan vektörünün
doğrultusu. Elektromagnetik dalgalar
yatay, düşey, dairesel ve eliptik
polarizasyonlu olabilirler.

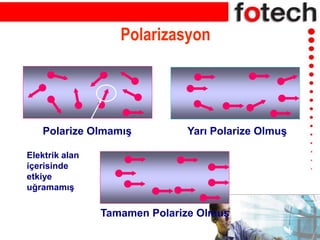

Polarize Olmamış Yarı Polarize Olmuş
Tamamen Polarize Olmuş
Elektrik alan
içerisinde
etkiye
uğramamış
Polarizasyon
PMD (Polarization Mode Dispersion)
Fiber veya cihazlar içerisinde
polarize edilmiş dalgaların ışık yayılma
hızının birefringence etkisinden dolayı
materyal içerisinde, ışık alıcı
tarafına farklı zamanlarda gelmesidir.

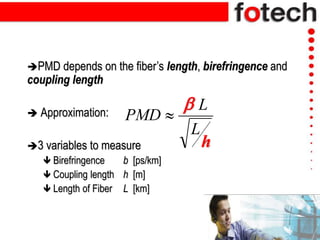

PMD depends on the fiber’s length, birefringence and
coupling length
 Approximation:
3 variables to measure
 Birefringence b [ps/km]
 Coupling length h [m]
 Length of Fiber L [km]
h
L
L
PMD



h
Birefringence

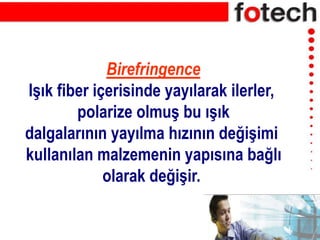

Işık fiber içerisinde yayılarak ilerler,
polarize olmuş bu ışık
dalgalarının yayılma hızının değişimi
kullanılan malzemenin yapısına bağlı
olarak değişir.

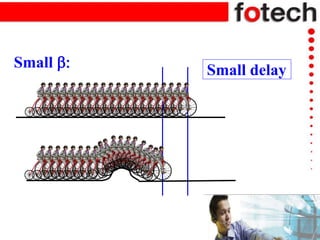

Small delay
Small :
Large delay
Large :
Small delay

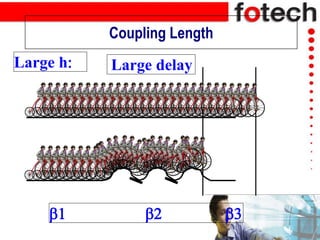

Coupling Length
Small h:
1 2 3
Large delay
Coupling Length
Large h:
1 2 3
PSP
Yavaş Eksen
Hızlı Eksen

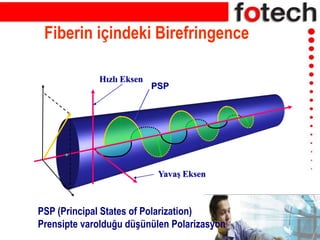

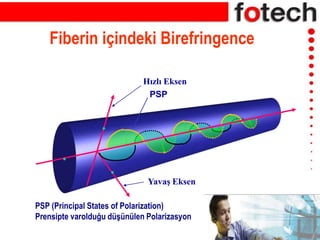

Fiberin içindeki Birefringence
PSP (Principal States of Polarization)
Prensipte varolduğu düşünülen Polarizasyon
PSP
Yavaş Eksen
Hızlı Eksen
Fiberin içindeki Birefringence
PSP (Principal States of Polarization)
Prensipte varolduğu düşünülen Polarizasyon
PDL (Polarization Dependent Loss)
Fiber veya cihaz içerisine giren ışığın
yayılımında oluşturduğu maksimum
ve minimum attenuation değerleri
arasındaki dB farkına denir
(Tipik WDM komponentleri için PDL
değeri 0.2dB veya altıdır).

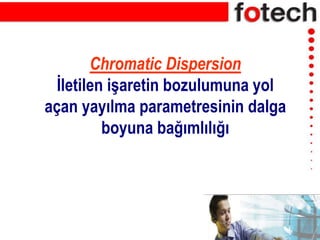

Chromatic Dispersion
İletilen işaretin bozulumuna yol
açan yayılma parametresinin dalga
boyuna bağımlılığı
Örneğin

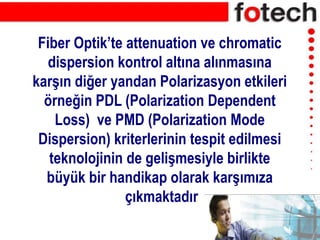

Fiber Optik’te attenuation ve chromatic
dispersion kontrol altına alınmasına
karşın diğer yandan Polarizasyon etkileri
örneğin PDL (Polarization Dependent
Loss) ve PMD (Polarization Mode
Dispersion) kriterlerinin tespit edilmesi
teknolojinin de gelişmesiyle birlikte
büyük bir handikap olarak karşımıza
çıkmaktadır

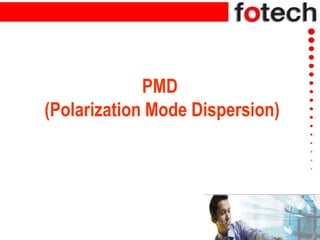

PMD
(Polarization Mode Dispersion)

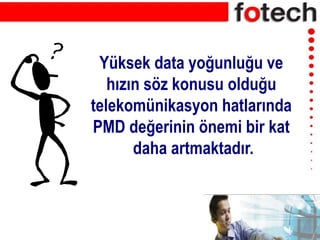

Yüksek data yoğunluğu ve
hızın söz konusu olduğu
telekomünikasyon hatlarında
PMD değerinin önemi bir kat
daha artmaktadır.

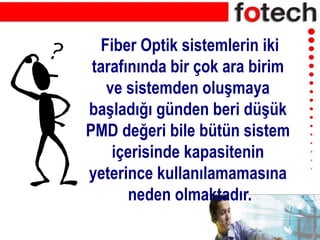

Fiber Optik sistemlerin iki
tarafınında bir çok ara birim
ve sistemden oluşmaya
başladığı günden beri düşük
PMD değeri bile bütün sistem
içerisinde kapasitenin
yeterince kullanılamamasına
neden olmaktadır.
Bu nedenle PMD değerinin
10-100 fs (femtosecond)
aralıklarında 10 ps(pikosecond)
değerine yakın
veya üzerinde, 10Gb/s OC-192
transmisyonu içerisinde
ölçülmesi artan bir ihtiyaç
halini almıştır.
Bu tip testler komponent ve
sistem tasarımlarında,
laboratuvar,
fiber ve fiber optik kablo
üretiminde,
açık arazi ortamlarında
uygulanmaktadır.

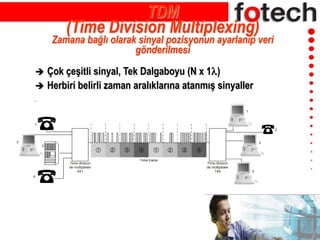

 Çok çeşitli sinyal, Tek Dalgaboyu (N x 1)
 Herbiri belirli zaman aralıklarına atanmış sinyaller
TDM
(Time Division Multiplexing)
Zamana bağlı olarak sinyal pozisyonun ayarlanıp veri
gönderilmesi

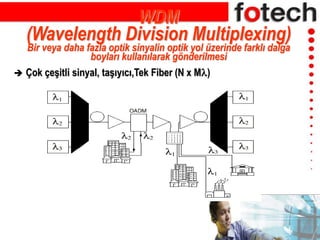

 Çok çeşitli sinyal, taşıyıcı,Tek Fiber (N x M)
WDM
(Wavelength Division Multiplexing)
Bir veya daha fazla optik sinyalin optik yol üzerinde farklı dalga
boyları kullanılarak gönderilmesi
Geleceğin Ağları
=
+ +
=
Çok Yüksek Band Genişliği Kapasitesi
(Terabit)
Çok Fiber
Sayısı
Yüksek Hız
Oranı
Yüksek Kanal
Sayısı

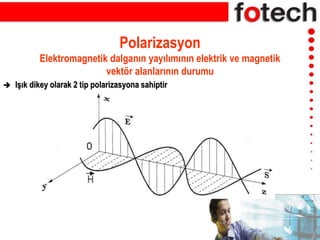

Polarizasyon
Elektromagnetik dalganın yayılımının elektrik ve magnetik
vektör alanlarının durumu
 Işık dikey olarak 2 tip polarizasyona sahiptir

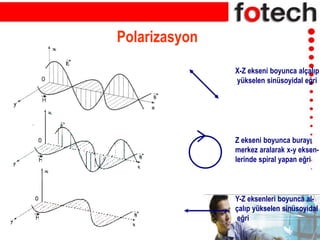

Polarizasyon
X-Z ekseni boyunca alçalıp
yükselen sinüsoyidal eğri
Z ekseni boyunca burayı
merkez aralarak x-y eksen-
lerinde spiral yapan eğri
Y-Z eksenleri boyunca al-
çalıp yükselen sinüsoyidal
eğri

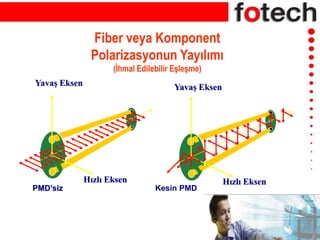

Fiber veya Komponent
Polarizasyonun Yayılımı
(İhmal Edilebilir Eşleşme)
Hızlı Eksen
Yavaş Eksen Yavaş Eksen
Hızlı Eksen
PMD’siz Kesin PMD
Retardance

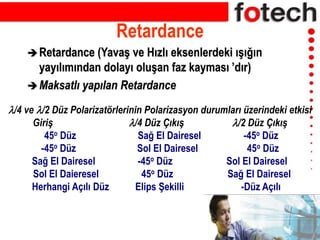

Retardance (Yavaş ve Hızlı eksenlerdeki ışığın
yayılımından dolayı oluşan faz kayması ’dır)
Maksatlı yapılan Retardance
/4 ve /2 Düz Polarizatörlerinin Polarizasyon durumları üzerindeki etkisi
Giriş /4 Düz Çıkış /2 Düz Çıkış
45o Düz Sağ El Dairesel -45o Düz
-45o Düz Sol El Dairesel 45o Düz
Sağ El Dairesel -45o Düz Sol El Dairesel
Sol El Daieresel 45o Düz Sağ El Dairesel
Herhangi Açılı Düz Elips Şekilli -Düz Açılı

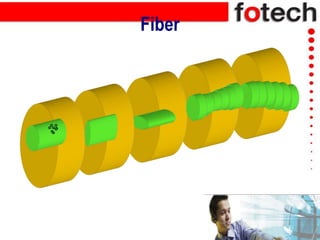

Fiber

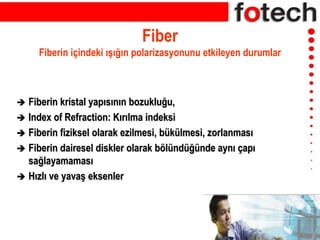

Fiberin içindeki ışığın polarizasyonunu etkileyen durumlar
 Fiberin kristal yapısının bozukluğu,
 Index of Refraction: Kırılma indeksi
 Fiberin fiziksel olarak ezilmesi, bükülmesi, zorlanması
 Fiberin dairesel diskler olarak bölündüğünde aynı çapı
sağlayamaması
 Hızlı ve yavaş eksenler
Fiber
Fiber

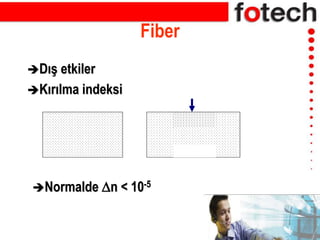

Dış etkiler
Kırılma indeksi
Normalde Dn < 10-5
Eksenler

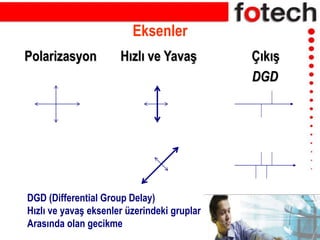

Polarizasyon Hızlı ve Yavaş Çıkış
DGD
DGD (Differential Group Delay)
Hızlı ve yavaş eksenler üzerindeki gruplar
Arasında olan gecikme

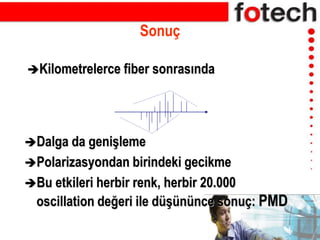

Sonuç
Kilometrelerce fiber sonrasında
Dalga da genişleme
Polarizasyondan birindeki gecikme
Bu etkileri herbir renk, herbir 20.000
oscillation değeri ile düşününce sonuç: PMD
fast axis
D
z,t
t
D
slow axis

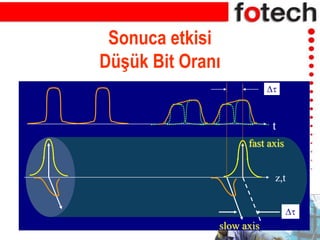

Sonuca etkisi
Düşük Bit Oranı
fast axis
D
z,t
t
D
slow axis

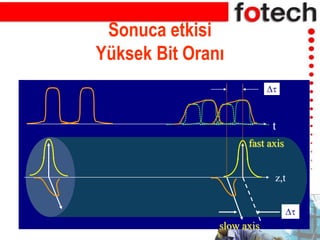

Sonuca etkisi
Yüksek Bit Oranı
Dijital Transmisyon
Amaçlanan %99,994 doğrusallıktaki PMD katsayısı (güç
kaybı 0.1 bit periyodu için 1 dB)
Bit Oranı Maksimum PMD PMD Katsayısı
(Gb/s) (ps) 400 km fiber (ps/km½)
2.5 40  2.0
 10 10  0.5
20 5  0.25
40 2.5  0.125
PMD ne zaman ölçülür?
Fiber üretiminde
Fiber kablonun üretiminde
Fiber kablonun montajı sırasında (saha)
Fiber kablonun işletimi sırasında (saha)
Fiber PMD değeri, kablonun
üretiminden işletmesine kadar
her aşamada ölçülmelidir.

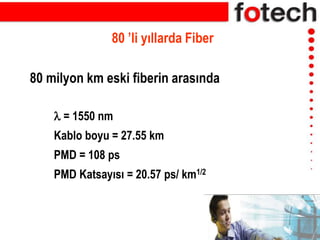

80 ’li yıllarda Fiber
 = 1550 nm
Kablo boyu = 27.55 km
PMD = 108 ps
PMD Katsayısı = 20.57 ps/ km1/2
80 milyon km eski fiberin arasında
Benzer Kaplamalı Fiber
- 110 km ve 80 km
- PMD Katsayısı = 0.06 to 0.07 ps/ km1/2
Zayıflatılmış Kaplamalı Fiber
- 20 km’den 85 km’ye
- PMD Katsayısı= 0.74 to 0.92 ps/ km1/2
Dağılımı Değişmiş Fiber
- 20 km ve 40 km
- PMD Katsayısı = 0.30 to 0.37 ps/ km1/2

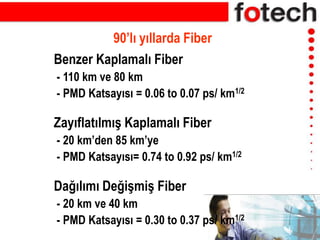

90’lı yıllarda Fiber

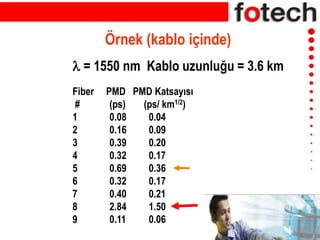

Örnek (kablo içinde)
 = 1550 nm Kablo uzunluğu = 3.6 km
Fiber PMD PMD Katsayısı
# (ps) (ps/ km1/2)
1 0.08 0.04
2 0.16 0.09
3 0.39 0.20
4 0.32 0.17
5 0.69 0.36
6 0.32 0.17
7 0.40 0.21
8 2.84 1.50
9 0.11 0.06
1310, 1550, 1625...
Tanımlanan dalga boylarının birbirine göre
bağımsızlığı
Standardın dışına çıkıldığında ne kadar
doğrusal ve dengeliler
Ne kadar doğrusallar ?

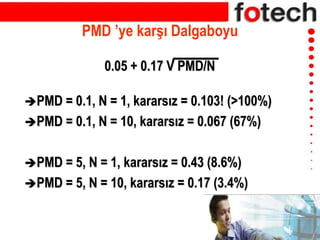

PMD ’ye karşı Dalgaboyu
PMD = 0.1, N = 1, kararsız = 0.103! (>100%)
PMD = 0.1, N = 10, kararsız = 0.067 (67%)
PMD = 5, N = 1, kararsız = 0.43 (8.6%)
PMD = 5, N = 10, kararsız = 0.17 (3.4%)
0.05 + 0.17 V PMD/N

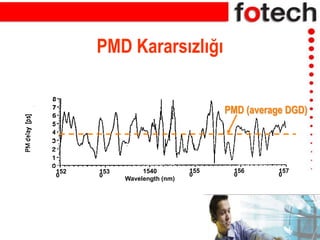

PMD Kararsızlığı
PMD (average DGD)
152
0
153
0
1540
Wavelength (nm)
156
0
157
0
155
0
PMD Kararsızlığı
Küçük Değerlerde
1540
Wavelength (nm)
152
0
153
0 156
0
157
0
155
0

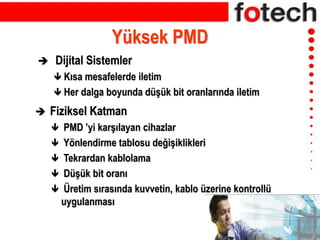

Yüksek PMD
 Dijital Sistemler
 Kısa mesafelerde iletim
 Her dalga boyunda düşük bit oranlarında iletim
 Fiziksel Katman
 PMD ’yi karşılayan cihazlar
 Yönlendirme tablosu değişiklikleri
 Tekrardan kablolama
 Düşük bit oranı
 Üretim sırasında kuvvetin, kablo üzerine kontrollü
uygulanması

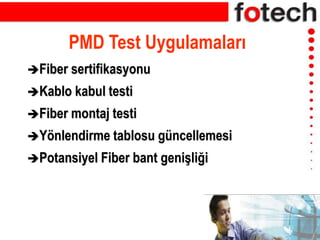

PMD Test Uygulamaları
Fiber sertifikasyonu
Kablo kabul testi
Fiber montaj testi
Yönlendirme tablosu güncellemesi
Potansiyel Fiber bant genişliği
Endüstri tarafından
PMD kabul edilen bir standarttır
Üreticiler tarafından PMD kontrol edilmeye
çalışılmaktadır
Kablolar, fiberler ve komponentler PMD
değerleri belirtilerek satılmaktadır
Sakın bize gerekmez demeyin!!!

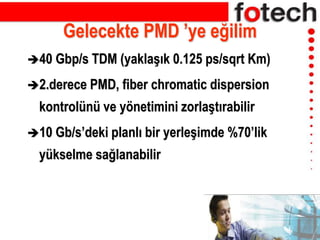

Gelecekte PMD ’ye eğilim
40 Gbp/s TDM (yaklaşık 0.125 ps/sqrt Km)
2.derece PMD, fiber chromatic dispersion
kontrolünü ve yönetimini zorlaştırabilir
10 Gb/s’deki planlı bir yerleşimde %70’lik
yükselme sağlanabilir
Performans ve Uygulama
Sahada
 Yüksek dinamik sıralama
 PMD  0.08 ps
 Taşınabilir,dayanıklı ve ergonomik
 Çok işlevli
Üretim ve Labaratuvar Ortamında
 Süratli ölçüm (Sürat para demektir)
 Doğrusallık
 0.003 ps  PMD  35 ps
 2 kademeli kullanıcı seviyesi (superuser & operator)
 Kullanımı kolay
EXFO FTB-5500 Modülü
 Üç-slotlu modül
 Interferometric Method (Çok küçük hareketlerin
değerlerini ölçebilme kabiliyeti)
 Bütün set:
 FTB-5800 CD Analyzer
 FTB-7xxx OTDR
 FTB-5240 OSA

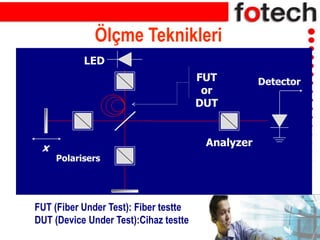

Ölçme Teknikleri
LED
x
FUT
or
DUT
Detector
Analyzer
Polarisers
FUT (Fiber Under Test): Fiber testte
DUT (Device Under Test):Cihaz testte
Interferometric method
• Gecikmenin uygun (coherence) zamandan daha
az olduğu andaki karışma/çatışma
• Coherence zamanı ters çevrilmiş olarak
kaynağın genişliğinin bir parçası
• Daha geniş kaynak = daha az coherence
Interferometric method
Uzun geçikme
=
Karışma yok
PMD ’siz
Interferometric method

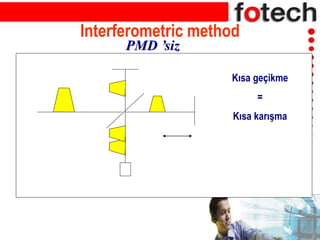

Kısa geçikme
=
Kısa karışma
PMD ’siz
Interferometric method
Gecikme yok
=
Yüksek karışma
PMD ’siz
Interferometric method
Kısa gecikme
=
Kısa karışma
PMD ’siz
Interferometric method
Uzun gecikme
=
Karışma yok
PMD ’siz
Interferometric method

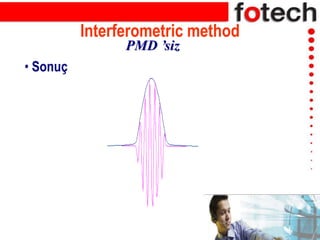

• Sonuç
PMD ’siz

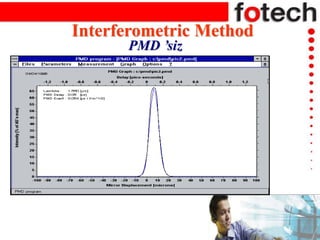

Interferometric Method
PMD ’siz

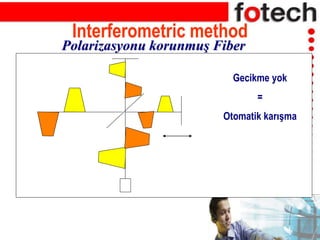

Interferometric method
Gecikme yok
=
Otomatik karışma
Polarizasyonu korunmuş Fiber
Interferometric method
Kısa gecikme
=
Karışma yok
Polarizasyonu korunmuş Fiber
Interferometric method

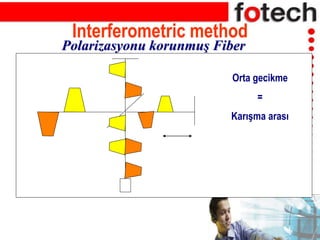

Orta gecikme
=
Karışma arası
Polarizasyonu korunmuş Fiber
Interferometric Method
Polarizasyonu korunmuş Fiber
PMD
Interferometric method

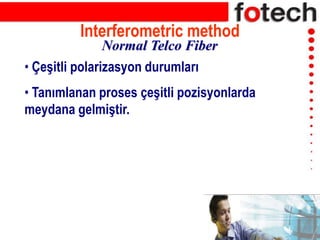

• Çeşitli polarizasyon durumları
• Tanımlanan proses çeşitli pozisyonlarda
meydana gelmiştir.
Normal Telco Fiber
Interferometric Method
Normal Telco Fiber
PMD
Interferometric Method

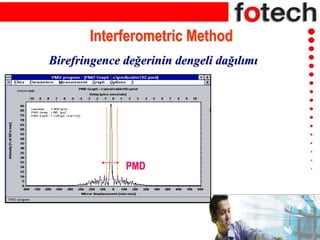

Birefringence değerinin dengeli dağılımı
PMD
Müşterilerimiz kim?
Fiber optik üreticileri
Optik kablo üreticileri
 Telekomünikasyon şirketleri
Sistem kurucuları

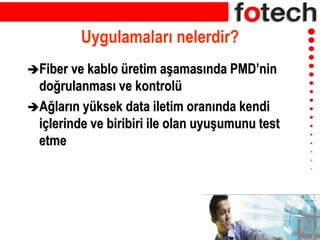

Uygulamaları nelerdir?
Fiber ve kablo üretim aşamasında PMD’nin
doğrulanması ve kontrolü
Ağların yüksek data iletim oranında kendi
içlerinde ve biribiri ile olan uyuşumunu test
etme
