Reverzibilní tepelná čerpadla vzduch/voda poháněná motorem na zemní plyn. Určená pro vytápění a chlazení budov. Distribuce energie vodním výměníkem nebo VRV systémem. Rekuperace tepla v režimu chlazení.

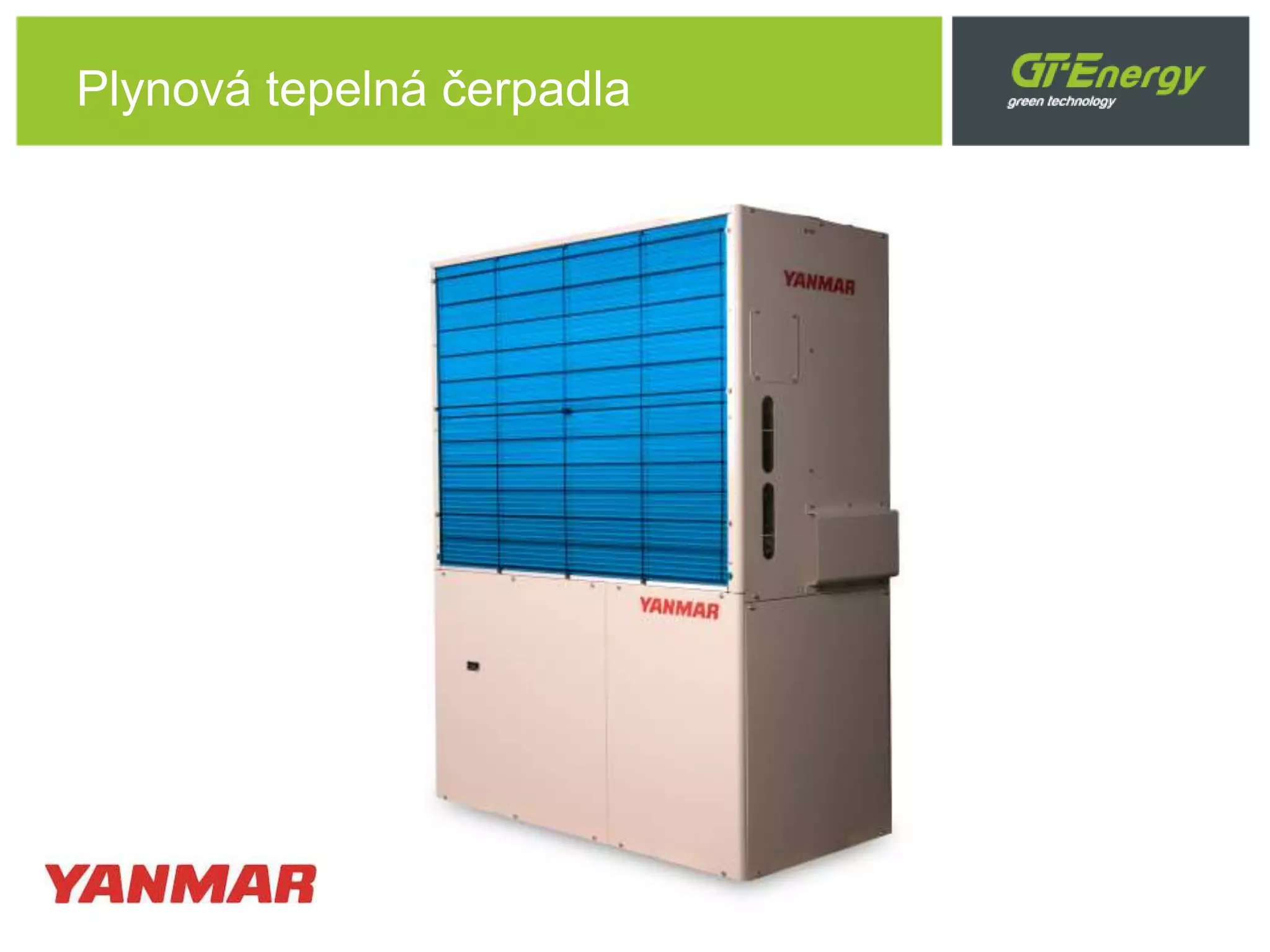

1. Plynová tepelná čerpadla

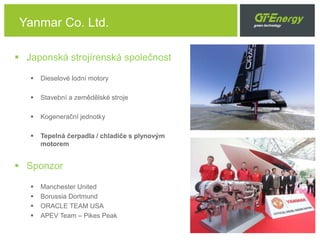

2. Yanmar Co. Ltd.
 Japonská strojírenská společnost
 Dieselové lodní motory
 Stavební a zemědělské stroje
 Kogenerační jednotky
 Tepelná čerpadla / chladiče s plynovým
motorem
 Sponzor
 Manchester United
 Borussia Dortmund
 ORACLE TEAM USA
 APEV Team – Pikes Peak

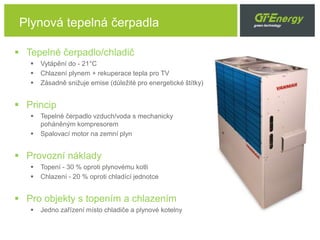

3. Plynová tepelná čerpadla
 Tepelné čerpadlo/chladič
 Vytápění do - 21°C
 Chlazení plynem + rekuperace tepla pro TV
 Zásadně snižuje emise (důležité pro energetické štítky)
 Princip
 Tepelné čerpadlo vzduch/voda s mechanicky
poháněným kompresorem
 Spalovací motor na zemní plyn
 Provozní náklady
 Topení - 30 % oproti plynovému kotli
 Chlazení - 20 % oproti chladící jednotce
 Pro objekty s topením a chlazením
 Jedno zařízení místo chladiče a plynové kotelny

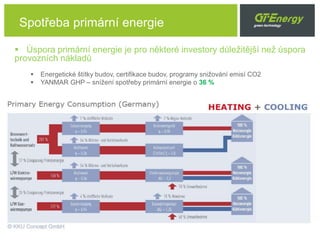

4. Spotřeba primární energie
 Úspora primární energie je pro některé investory důležitější než úspora
provozních nákladů
 Energetické štítky budov, certifikace budov, programy snižování emisí CO2
 YANMAR GHP – snížení spotřeby primární energie o 36 %

5. Technické řešení
 Varianta s vodním výměníkem
 Vestavěný vodní výměník, nebo externí
hydrobox
 Omezená výstupní teplota topné i chladicí vody
 Varianta VRV
 Celoroční provoz bez potřeby dotopového
zdroje tepla
 Vnitřní jednotky ze sortimentu DAIKIN

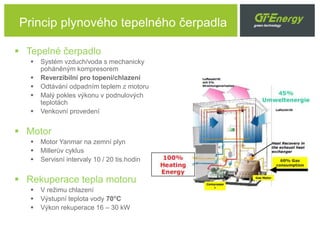

6. Princip plynového tepelného čerpadla
 Tepelné čerpadlo
 Systém vzduch/voda s mechanicky
poháněným kompresorem
 Reverzibilní pro topení/chlazení
 Odtávání odpadním teplem z motoru
 Malý pokles výkonu v podnulových
teplotách
 Venkovní provedení
 Motor
 Motor Yanmar na zemní plyn
 Millerův cyklus
 Servisní intervaly 10 / 20 tis.hodin
 Rekuperace tepla motoru
 V režimu chlazení
 Výstupní teplota vody 70°C
 Výkon rekuperace 16 – 30 kW

7. Zásady pro návrh
 Využití
 V objektech kde nahradí chladič a plynový kotel
 V objektech kde nahradí elektrické reverzibilní
tepelné čerpadlo
 V případech slabé elektrické přípojky pro chlazení
 Při potřebě zásadně snížit spotřebu primární energie
 Provozní omezení
 Minimální provozní teplota - 21°C
 Maximální výstupní teplota vody při topení:
 55°C do +7°C
 50°C do - 5°C
 43°C do -20°C
 Minimální výstupní teplota vody při chlazení: 7°C
 Bivalentní zdroj tepla
 Při využití VRV systému není potřebný
 Při využití vodního výměníku – plynový kotel

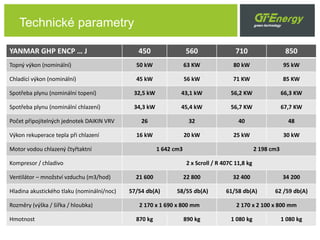

8. Technické parametry
YANMAR GHP ENCP … J 450 560 710 850
Topný výkon (nominální) 50 kW 63 KW 80 kW 95 kW
Chladící výkon (nominální) 45 kW 56 kW 71 KW 85 KW
Spotřeba plynu (nominální topení) 32,5 kW 43,1 kW 56,2 KW 66,3 KW
Spotřeba plynu (nominální chlazení) 34,3 kW 45,4 kW 56,7 KW 67,7 KW
Počet připojitelných jednotek DAIKIN VRV 26 32 40 48
Výkon rekuperace tepla při chlazení 16 kW 20 kW 25 kW 30 kW
Motor vodou chlazený čtyřtaktní 1 642 cm3 2 198 cm3
Kompresor / chladivo 2 x Scroll / R 407C 11,8 kg
Ventilátor – množství vzduchu (m3/hod) 21 600 22 800 32 400 34 200
Hladina akustického tlaku (nominální/noc) 57/54 db(A) 58/55 db(A) 61/58 db(A) 62 /59 db(A)
Rozměry (výška / šířka / hloubka) 2 170 x 1 690 x 800 mm 2 170 x 2 100 x 800 mm
Hmotnost 870 kg 890 kg 1 080 kg 1 080 kg

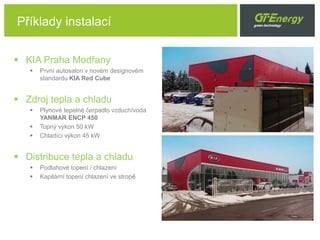

9.  KIA Praha Modřany
 První autosalon v novém designovém
standardu KIA Red Cube
 Zdroj tepla a chladu
 Plynové tepelné čerpadlo vzduch/voda
YANMAR ENCP 450
 Topný výkon 50 kW
 Chladící výkon 45 kW
 Distribuce tepla a chladu
 Podlahové topení / chlazení
 Kapilární topení chlazení ve stropě
9
Příklady instalací

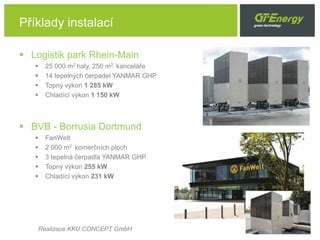

10. Příklady instalací
 Logistik park Rhein-Main
 25 000 m2 haly, 250 m2 kanceláře
 14 tepelných čerpadel YANMAR GHP
 Topný výkon 1 285 kW
 Chladící výkon 1 150 kW
 BVB - Borrusia Dortmund
 FanWelt
 2 000 m2 komerčních ploch
 3 tepelná čerpadla YANMAR GHP
 Topný výkon 255 kW
 Chladící výkon 231 kW
Realizace KKU CONCEPT GmbH

11. GT Energy s.r.o.
Čs. exilu 2062/8, 143 00 Praha
Tel: 272 191 405
blaha@ivtcentrum.cz
