PKP_andrie

LAPORAN
PRAKTIK KERJA INDUSTRI
DI
WORKSHOP PT. LINTAS MEDIATAMA BANDUNG
JALAN JAKARTA NO. 36, BANDUNG - 40272
PEMBUATAN DATA SERVER MENGGUNAKAN OWNCLOUD 7
DI PT. LINTAS MEDIATAMA
Diajukan untuk memenuhi salah satu syarat kelulusan dari
SMK Negeri 1 Cimahi
Oleh:
SEKOLAH MENENGAH KEJURUAN NEGERI 1
CIMAHI
2016
NAMA : ANDRIE FEBRIANSYAH R.
NO. INDUK SISWA : 121009978
TINGKAT : IV (EMPAT)
PAKET KEAHLIAN : TEKNIK KOMPUTER DAN JARINGAN
BIDANG KEAHLIAN : TEKNOLOGI INFORMASI DAN
KOMUNIKASI

LEMBAR PENGESAHAN DARI PIHAK INDUSTRI
Karya tulis ini telah disetujui oleh :
Pembimbing,
Lili Suparli
Pimpinan,
Workshop PT. Lintas Mediatama
H. Rahmat Fajar Supriyono, ST, M.M.

LEMBAR PENGESAHAN DARI PIHAK SEKOLAH
Karya tulis ini telah disetujui oleh :
Ketua Kompetensi Keahlian,
RUDI HARYADI, S. T.
198103242008011004
Pembimbing,
ADI SETIADI, S. T.
-
MENGETAHUI :
Kepala SMK Negeri 1 Cimahi
Drs. H. ERMIZUL, M. Pd.
NIP. 195701021982031024

KATA PENGANTAR
Puji dan syukur penulis panjatkan kehadirat Allah SWT yang telah
memberikan segala ridho dan karunia-Nya sehingga karya tulis ini berhasil selesai
dengan baik dan tepat waktu. Shalawat serta salam semoga selalu tercurahkan
kepada junjungan Nabi Muhammad SAW yang telah menyebarkan Dien Al-Islam
ke seluruh penjuru dunia hingga perjuangannya masih terbekas sampai saat ini.
Karya tulis ini disusun untuk memenuhi salah satu syarat kelulusan dari
SMK Negeri 1 Cimahi sekaligus sebagai pertanggung jawaban tertulis mengenai
pelaksanaan Praktek Kerja Industri di PT. Lintas Mediatama selama 4 bulan yang
dimulai tanggal 3 Agustus 2015 sampai dengan 3 Desember 2015.
Penulis menyadari bahwa karya tulis ini tidak terwujud tanpa adanya bantuan,
bimbingan, dan dukungan dari berbagai pihak. Oleh karena itu dalam kesempatan
ini penulis ingin menyampaikan rasa terima kasih yang sebesar-besarnya kepada:
1. Ayah dan Ibu, Deddy Gunawan dan Hoiriyati Ningsih yang selalu mendo’akan,
memberi bantuan moril dan materi serta kasih sayang yang penulis rasakan
yang sangat berarti seumur hidup.
2. Drs. H. Ermizul, M.Pd, selaku Kepala SMK Negeri 1 Cimahi.
3. Dra. Hj. Dwi Sulistyawati, M.Pd, selaku Wakil Kepala Sekolah bagian
Hubungan Industri (HUBIN) SMK Negeri 1 Cimahi.
4. Rudi Haryadi, S.T, selaku Ketua Kompetensi Keahlian Teknik Komputer
Jaringan SMK Negeri 1 Cimahi.
5. Adi Setiadi, S.T. , selaku pembimbing dari pihak Sekolah yang telah
memberikan bimbingan, pengarahan, nasihat, saran, kesabaran dan ilmu serta
waktu yang telah diluangkan selama pembuatan karya tulis ini.
6. H. Rahmat Fajar Supriyono, S.T, M.M, selaku Pimpinan Workshop PT. Lintas
Mediatama.

7. Lili Suparli, selaku pembimbing dari pihak industri yang telah banyak
memberikan bimbingan, arahan, dan saran kepada penulis selama Prakerin
berlangsung.
8. Staff karyawan PT. Lintas Mediatama yang telah banyak memberikan
masukkan dan arahan selama penulis melaksanakan praktek kerja industri.
9. Teman-teman kelas 4 Teknik Komputer dan Jaringan atas semangat dan
kebersamaannya.
10. Dan semua pihak yang telah membantu penulis dalam segala hal yang tidak
dapat penulis sebutkan satu-persatu.
Semoga dengan semua kebaikan yang telah diberikan dapat mendapatkan
imbalan dari Allah SWT. Aamiin.
Akhir kata penulis berharap semoga karya tulis ini dapat memberi manfaat bagi
para pembaca, serta dapat menambah wawasan dan ilmu pengetahuan untuk kita
semua dalam bidang Teknologi Informasi.
Cimahi, Februari 2016
Penulis

i
DAFTAR ISI
DAFTAR ISI.............................................................................................................i
KATA PENGANTAR............................................................................................. iii
DAFTAR GAMBAR .............................................................................................. iii
DAFTAR TABEL....................................................................................................v
BAB I .......................................................................................................................1
1.1. Latar Belakang...........................................................................................1
1.2. Tujuan........................................................................................................2
1.3. Pembatasan Masalah .................................................................................2
1.4. Sistematika penulisan................................................................................2
BAB II TINJAUAN PERUSAHAAN .....................................................................5
2.1. Sejarah Singkat Perusahaan.......................................................................5
2.2. Visi Perusahaan.........................................................................................5
2.3. Misi Perusahaan.........................................................................................5
2.4. Lokasi Perusahaan.....................................................................................6
2.5. Produk dan Jasa .........................................................................................6
2.6. Struktur Organisasi Perusahaan.................................................................7
2.7. Waktu Kerja...............................................................................................7
BAB III.....................................................................................................................9
3.1. Jaringan komputer .....................................................................................9
3.1.1. Macam-macam Jaringan Komputer ......................................................9
3.1.2. Topologi jaringan komputer................................................................11
3.2. Model Referensi ......................................................................................15
3.2.1. Model Referensi OSI...........................................................................15
3.2.2. Model Referensi TCP/IP .....................................................................18
3.3. Internet Protocol (IP) ..............................................................................20
3.3.1. IP Addressing ......................................................................................20
3.3.2. IP Subnet Addressing ..........................................................................23
3.4. Media Transmisi Data .............................................................................23
3.4.1. Media transmisi terpadu......................................................................24
3.4.2. Ungiuded Transmission Media ...........................................................25
3.5. Komunikasi Data .....................................................................................26

ii
3.5.1. Simplex ................................................................................................27
3.5.2. Half Duplex .........................................................................................28
3.5.3. Full Duplex..........................................................................................28
3.6. RAID .......................................................................................................29
3.7. Apache.....................................................................................................31
3.8. Owncloud.................................................................................................31
3.9. OpenSSL ..................................................................................................32
3.10. MySQL....................................................................................................32
3.11. PHP..........................................................................................................33
BAB IV ..................................................................................................................36
4.1. Perencanaan.............................................................................................36
4.1.1. Topologi Perusahaan...........................................................................36
4.1.2. Data Teknis .........................................................................................36
4.1.3. Spesifikasi Perangkat ..........................................................................37
4.2. Langkah Pengerjaan ................................................................................37
4.3. Pengujian.................................................................................................57
BAB V....................................................................................................................58
5.1. Kesimpulan..............................................................................................58
5.2. Saran........................................................................................................58
DAFTAR PUSTAKA ............................................................................................59

iii
DAFTAR GAMBAR
Gambar 2.1 Logo PT. Lintas Mediatama.................................................................5
Gambar 2.2 Struktur Organisasi PT. Lintas Mediatama ..........................................7

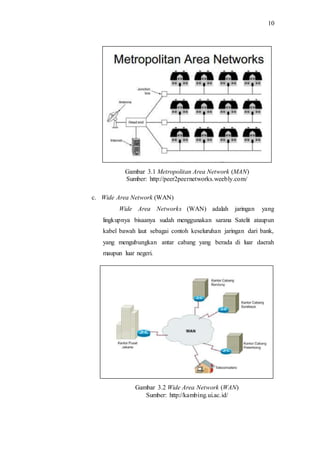

Gambar 3.1 Metropolitan Area Network (MAN)...................................................10
Gambar 3.2 Wide Area Network (WAN)...............................................................10

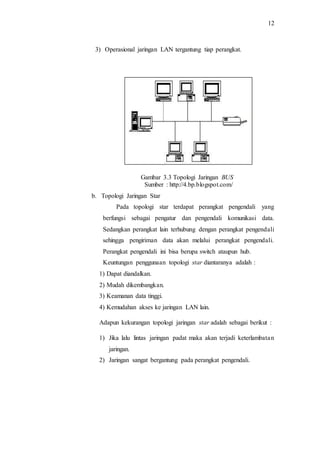

Gambar 3.3 Topologi Jaringan BUS ......................................................................12
Gambar 3.4 Topologi Jaringan Bintang.................................................................13
Gambar 3.5 Topologi Jaringan Ring ......................................................................14
Gambar 3.6 Topologi Jaringan Tree ......................................................................14
Gambar 3.7 Topologi Jaringan Mesh .....................................................................15
Gambar 3.8 Model Referensi OSI..........................................................................16
Gambar 3.9 Model Referensi TCP/IP ....................................................................18
Gambar 3.10 Format IPv4......................................................................................21
Gambar 3.11 Twisted Pair Cable...........................................................................24
Gambar 3.12 Kabel Koaksial .................................................................................25
Gambar 3.13 Fiber Optic .......................................................................................25
Gambar 3.14 Blok Komunikasi Data .....................................................................27
Gambar 3.15 Metode Simplex ................................................................................28
Gambar 3.16 Metode Half Duplex .........................................................................28
Gambar 3.17 Metode Full Duplex..........................................................................29
Gambar 3.18 RAID Hardware...............................................................................31
Gambar 4.1 Topologi Perusahaan..........................................................................36

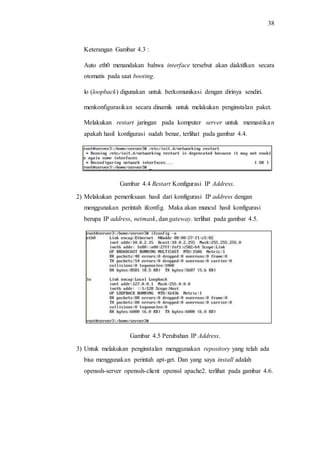

Gambar 4.2 File Konfigurasi IP Address...............................................................37
Gambar 4.3 Konfigurasi IP Address ......................................................................37
Gambar 4.4 Restart Konfigurasi IP Address..........................................................38
Gambar 4.5 Perubahan IP Address.........................................................................38

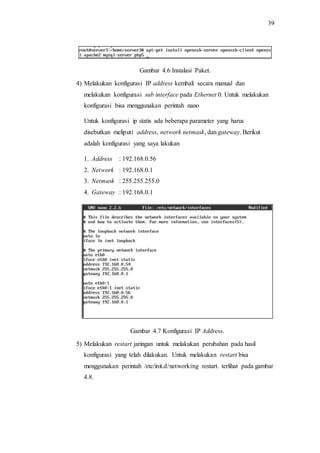

Gambar 4.6 Instalasi Paket.....................................................................................39
Gambar 4.7 Konfigurasi IP Address. .....................................................................39
Gambar 4.8 Restart Konfigurasi IP Address..........................................................40
Gambar 4.9 Melihat Hasil Konfigurasi..................................................................40
Gambar 4.10 Pengaktifan Modul ssl......................................................................40
Gambar 4.11 Restart Paket Web Server .................................................................41
Gambar 4.12 Membuat Direktori Sertifikat dan Kunci..........................................41

iv
Gambar 4.13 Membuat Sertifikat Key. ..................................................................41
Gambar 4.14 Kelengkapan Sertifikat ssl................................................................41
Gambar 4.15 Melihat Sertifikat dan Key ssl. .........................................................42
Gambar 4.16 Salin Konfigurasi Web Server ssl.....................................................42
Gambar 4.17 Membuka File Konfigurasi Web Server ssl. ....................................42

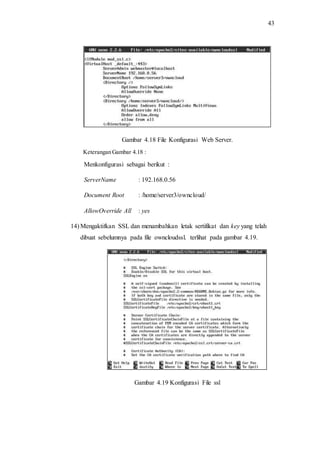

Gambar 4.18 File Konfigurasi Web Server............................................................43
Gambar 4.19 Konfigurasi File ssl ..........................................................................43
Gambar 4.20 Membuat Direktori fd.......................................................................44
Gambar 4.21 Mounting Flashdisk ke Direktori. ....................................................44
Gambar 4.22 Salin Paket Instalasi Owncloud. .......................................................44
Gambar 4.23 Instalasi Paket Owncloud. ................................................................44
Gambar 4.24 Ekstrak Paket Instalasi Owncloud. ...................................................45
Gambar 4.25 Proses Ekstrak Paket Instalasi Owncloud.........................................45
Gambar 4.26 Lihat Isi Direktori.............................................................................45
Gambar 4.27 Pengecekan Konfigurasi Apache2....................................................45
Gambar 4.28 File Konfigurasi Port Web Server....................................................46
Gambar 4.29 Konfigurasi Virtualhost Owncloud. .................................................46
Gambar 4.30 Mengaktifkan Virtualhost Owncloud. ..............................................46

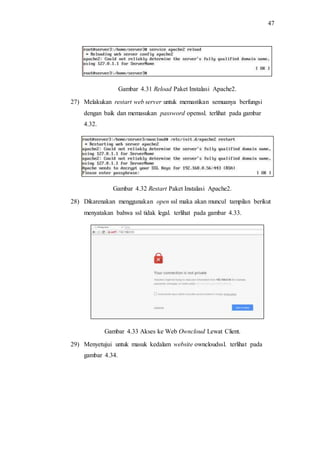

Gambar 4.31 Reload Paket Instalasi Apache2. ......................................................47
Gambar 4.32 Restart Paket Instalasi Apache2. ......................................................47
Gambar 4.33 Akses ke Web Owncloud Lewat Client............................................47
Gambar 4.34 Tambah Exception untuk Web Owncloud........................................48
Gambar 4.35 Error pada Owncloud.......................................................................48
Gambar 4.36 Membuat Database untuk Owncloud...............................................49
Gambar 4.37 Instalasi Paket php5-mysql...............................................................49
Gambar 4.38 Pengisisan Username dan Password untuk Administrator. .............49
Gambar 4.39 Direktori Penyimpanan Owncloud. ..................................................50
Gambar 4.40 Membuat Direktori Penyimpanan Owncloud...................................50
Gambar 4.41 Pengisian Kolom untuk Database....................................................50
Gambar 4.42 Error Hak Akses Direktori Owncloud. ............................................51
Gambar 4.43 Mengubah Hak Akses Direktori Penyimpanan Data Owncloud......51
Gambar 4.44 Halaman Setelah Login Administrator.............................................51
Gambar 4.45 File Konfigurasi Owncloud..............................................................52
Gambar 4.46 Konfigurasi Owncloud. ....................................................................52
Gambar 4.47 Lihat Ketersediaan Media Penyimpanan..........................................52
Gambar 4.48 Mounting Media Penyimpanan. .......................................................53
Gambar 4.49 Masuk ke Owncloud di Browser. .....................................................53
Gambar 4.50 Masuk ke Halaman Admin...............................................................53
Gambar 4.51 Tampilan Setelah Menambah Eksternal Storage. ............................54
Gambar 4.52 Tampilan Awal Mikrotik RB1100 ...................................................55
Gambar 4.53 Masuk ke IP NAT.............................................................................55

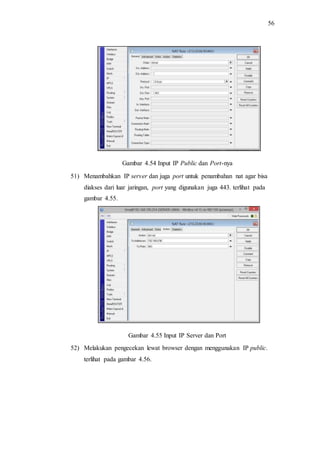

Gambar 4.54 Input IP Public dan Port-nya............................................................56
Gambar 4.55 Input IP Server dan Port...................................................................56
Gambar 4.56 Akses lewat IP Publik.......................................................................57
Gambar 4.57 Akses Web Lewat browser ………………………………………. 57

v

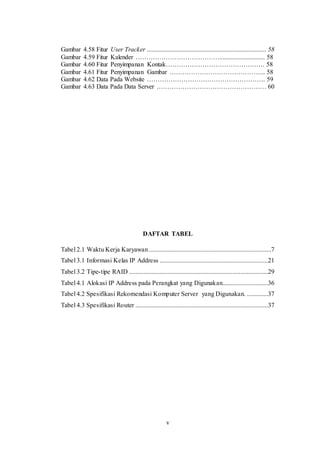

Gambar 4.58 Fitur User Tracker .......................................................................... 58
Gambar 4.59 Fitur Kalender …………………………………............................ 58
Gambar 4.60 Fitur Penyimpanan Kontak………………………………………. 58
Gambar 4.61 Fitur Penyimpanan Gambar ……………………………………... 58
Gambar 4.62 Data Pada Website ………………………………………………. 59
Gambar 4.63 Data Pada Data Server …………………………………………… 60
DAFTAR TABEL
Tabel 2.1 Waktu Kerja Karyawan............................................................................7
Tabel 3.1 Informasi Kelas IP Address ...................................................................21

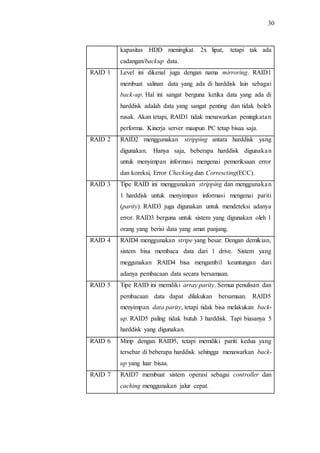

Tabel 3.2 Tipe-tipe RAID ......................................................................................29
Tabel 4.1 Alokasi IP Address pada Perangkat yang Digunakan............................36
Tabel 4.2 Spesifikasi Rekomendasi Komputer Server yang Digunakan. .............37
Tabel 4.3 Spesifikasi Router ..................................................................................37

1
BAB I
PENDAHULUAN
1.1. Latar Belakang
Pada saat ini, semua aktivitas manusia mulai merasakan manfaat dari
penggunaan jaringan komputer. Terutama dalam sebuah perusahaan ataupun
organisasi diperlukan sebuah jaringan yang akan membuat sistem komunikasi
menjadi terpadu. Dalam pembuatan jaringan komputer haruslah dipikirkan
untuk media penyimpanan yang akan digunakan dalam sebuah jaringan
komputer. Dalam hal ini menggunakan media penyimpanan lokal akan lebih
menguntungkan dibanding dengan melakukan sewa tempat penyimpanan
data. Keuntungannya tidak ada biaya sewa dalam penyimpanan data untuk
berapapun ukuran data yang disesuaikan dengan kapasitas yang ada, dan juga
melakukan penambahan kuota data yang dilakukan sesuai dengan
kemampuan.
Berbeda dengan media penyimpanan sewa yang dibatasi jumlah
penyimpanan data juga waktu penggunaan penyimpanan data tersebut yang
dibatasi sesuai dengan biaya sewa yang dibayar. Terkadang juga server
mengalami gangguan disaat yang dibutuhkan. Bahkan bisa saja terjadi
peretasan data server yang bisa diakses oleh publik, yang membuat kamanan
data jadi sangat riskan.
Pada prinsipnya penggunaan data server dilakukan agar proses
pengiriman dan penyimpanan bisa dilakukan dimana saja dan kapan saja.
Terutama dalam komunikasi data antara klien dan penyedia jasa. Dimana para
klien dapat mengirimkan data dan menyimpannya di data server penyedia jasa.
Selain itu juga dkarenakan sudah ada aplikasi data server yang tanpa
berbayar maka proses pembuatan data server akan menjadi lebih mudah lagi.

2
1.2. Tujuan
Tujuan digunakannya owncloud dalam pendistribusian dan
penyimpanan data dari klien ke PT. Lintas Mediatama adalah :
a. Untuk menggantikan media penyimpanan milik perusahaan lain, sehingga
memperluas media penyimpanan.
b. Mengurangi biaya operasional dalam penyewaan penggunaan data server
dari luar.
c. Memperlancar sistem pengiriman konten video dari pihak klien ke PT.
Lintas Mediatama.
d. Melakukan penyalinan data sebelum konten dipasang.
1.3. Pembatasan Masalah
Penulis membatasi permasalahan dalam penulisan ini dengan maksud
agar pembahasan dapat terarah dan tidak menyimpang serta sesuai dengan
apa yang diharapkan. Adapun batasan-batasan masalah tersebut diantaranya
adalah :
a. Keadaan operasi sistem yang digunakan di server sudah terinstal.
b. Operasi sistem yang digunakan adalah linux Ubuntu server 12.04.
c. Proses redirect dilakukan di Mikrotik Routerboard 1100.
d. Konten yang dibuat adalah berupa layanan website, yang merupakan
produk owncloud versi 7.
e. Ssl yang digunakan masih bersifat gratis, dikarenakan masih dalam uji
coba penggunaan sementara.
f. Cloud computing yang digunakan masih hanya bekerja sekedar edit file
berupa .odt saja.
1.4. Sistematika penulisan
Laporan dari hasil praktek kerja indrustri ini terdiri dari 5 (lima) bab
dan daftar pustaka, dimana dari setiap bab memiliki pembahasan yang
berbeda namun masih berkaitan dan daftar pustaka adalah sumber materi
yang di ambil. Berikut merupakan sistematika dari isi karya tulis ini :

3
BAB I : PENDAHULUAN
Bagian pendahuluan ini berisi tentang latar belakang, tujuan,
pembatasan masalah, dan sistematika pembahasan dari laporan yang penulis
angkat menjadi hasil dari praktek kerja industri.
BAB II : TINJAUAN UMUM PERUSAHAAN
Membahas tentang informasi umum perusahaan PT. Lintas Media
Tama sebagai tempat melakukan praktek kerja indrustri, antara lain :
1. Sejarah Singkat Perusahaan
2. Visi Perusahaan
3. Misi Perusahaan
4. Lokasi Perusahaan
5. Produk dan Jasa
6. Struktur Organisasi Perusahaan
7. Waktu Kerja
BAB III : TEORI PENUNJANG
Berisi tentang teori dasar yang dapat menunjang permasalahan dari
Data Server.
BAB IV : PEMBUATAN DATA SERVER MENGGUNAKAN
OWNCLOUD 7 DI PT. LINTAS MEDIATAMA
Terdapat langkah-langkah beserta penjelasan singkat dalam melakukan
pembuatan data server pada Ubuntu server 12.04 menggunakan owncloud 7
di PT. Lintas Mediatama.
BAB V : PENUTUP
Berisikan kesimpulan dari uraian masalah yang di bahas serta saran
yang di tunjukan bagi pihak sekolah dan industri dalam melaksanakan
Praktek kerja industri (Prakerin), dalam hal ini yaitu PT. Lintas Mediatama.

4
DAFTAR PUSTAKA
Berisi tentang sumber-sumber yang penulis dapatkan untuk membantu
memenuhi materi yang di perlukan dalam pembuatan laporan ini.

5

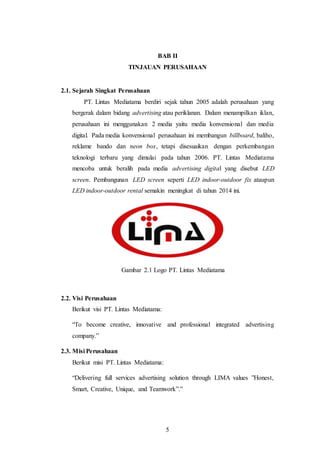

BAB II
TINJAUAN PERUSAHAAN
2.1. Sejarah Singkat Perusahaan
PT. Lintas Mediatama berdiri sejak tahun 2005 adalah perusahaan yang
bergerak dalam bidang advertising atau periklanan. Dalam menampilkan iklan,
perusahaan ini menggunakan 2 media yaitu media konvensional dan media
digital. Pada media konvensional perusahaan ini membangun billboard, baliho,
reklame bando dan neon box, tetapi disesuaikan dengan perkembangan
teknologi terbaru yang dimulai pada tahun 2006. PT. Lintas Mediatama
mencoba untuk beralih pada media advertising digital yang disebut LED
screen. Pembangunan LED screen seperti LED indoor-outdoor fix ataupun
LED indoor-outdoor rental semakin meningkat di tahun 2014 ini.
Gambar 2.1 Logo PT. Lintas Mediatama
2.2. Visi Perusahaan
Berikut visi PT. Lintas Mediatama:
“To become creative, innovative and professional integrated advertising
company.”
2.3. Misi Perusahaan
Berikut misi PT. Lintas Mediatama:
“Delivering full services advertising solution through LIMA values ”Honest,
Smart, Creative, Unique, and Teamwork”.”

6
2.4. Lokasi Perusahaan
PT. Lintas Mediatama melaksanakan proses produksi di workshop
yang beralamatkan di Jalan Jakarta no. 36, Bandung, telp: (022) 7230867, fax:
(022) 7274742. Sedangkan untuk pemasaran sekaligus kantor pusat berada di
Jalan Cipunegara no. 16, Bandung, telp: (022) 7238044, fax: (022) 7236741.
PT. Lintas Mediatama juga memiliki 3 kantor cabang lain yang berada
di luar provinsi Jawa Barat yaitu kantor cabang Semarang yang beralamatkan
di Taman Oleander B6/8 Graha Padma, Semarang, telp: (024) 7622602,
homebase Semarang yang beralamatkan di Taman Alamanda Raya no. 16
Graha Padma, Semarang, telp: (024) 76670875, dan warehouse Serpong yang
beralamatkan di Kompleks Taman Tekno L2/35 Bumi Serpong Damai,
Tangerang, telp: (021) 75872882.
Di sebelah utara workshop PT. Lintas Mediatama, berbatasan dengan
bengkel motor yamaha, kantor eazynet, Jalan Jakarta, dan Sekolah Tinggi
Teknologi Tekstil. Di sebelah barat berbatasan dengan kantor pusat PT. Pos
Indonesia. Di sebelah timur berbatasan dengan pabrik air mineral kemasan. Di
sebelah selatan berbatasan dengan tanah penduduk.
2.5. Produk dan Jasa
PT. Lintas Mediatama merupakan perusahaan distributor LED screen
dari produsen ABSEN. ABSEN memiliki beberapa produk LED dengan
beberapa teknologi, diantaranya produk yang memiliki teknologi IC driver
LINSN, DBStar, dan Jinxing karena konfigurasinya relatif mudah. Namun
teknologi IC driver yang banyak digunakan di kawasan Asia Tenggara adalah
teknologi LINSN, yang mana termasuk di PT. Lintas Mediatama. Teknologi
LINSN dikonfigurasikan menggunakan aplikasi LED Studio.
PT. Lintas Mediatama juga menawarkan jasa pelayanan LED seperti
pembangunan kontruksi LED dan maintenance LED.

7

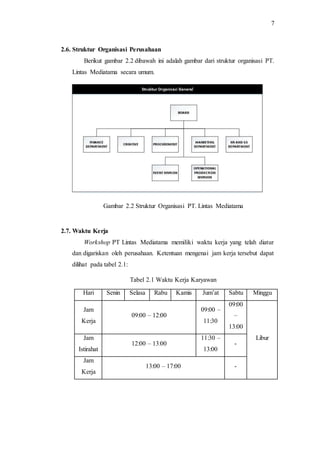

2.6. Struktur Organisasi Perusahaan
Berikut gambar 2.2 dibawah ini adalah gambar dari struktur organisasi PT.
Lintas Mediatama secara umum.
Gambar 2.2 Struktur Organisasi PT. Lintas Mediatama
2.7. Waktu Kerja
Workshop PT Lintas Mediatama memiliki waktu kerja yang telah diatur
dan digariskan oleh perusahaan. Ketentuan mengenai jam kerja tersebut dapat
dilihat pada tabel 2.1:
Tabel 2.1 Waktu Kerja Karyawan
Hari Senin Selasa Rabu Kamis Jum’at Sabtu Minggu
Jam
Kerja
09:00 – 12:00
09:00 –
11:30
09:00
–
13:00
LiburJam
Istirahat
12:00 – 13:00
11:30 –
13:00
-
Jam
Kerja
13:00 – 17:00 -

8

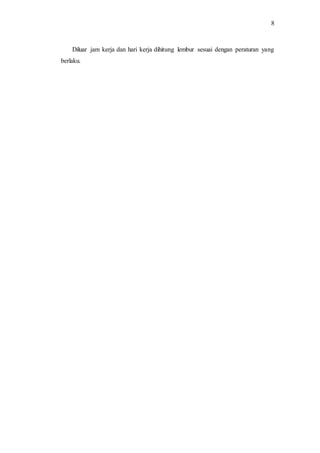

Diluar jam kerja dan hari kerja dihitung lembur sesuai dengan peraturan yang
berlaku.

9

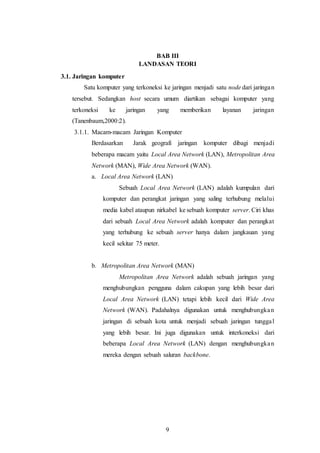

BAB III
LANDASAN TEORI
3.1. Jaringan komputer
Satu komputer yang terkoneksi ke jaringan menjadi satu node dari jaringan
tersebut. Sedangkan host secara umum diartikan sebagai komputer yang
terkoneksi ke jaringan yang memberikan layanan jaringan
(Tanenbaum,2000:2).
3.1.1. Macam-macam Jaringan Komputer
Berdasarkan Jarak geografi jaringan komputer dibagi menjadi
beberapa macam yaitu Local Area Network (LAN), Metropolitan Area
Network (MAN), Wide Area Network (WAN).
a. Local Area Network (LAN)
Sebuah Local Area Network (LAN) adalah kumpulan dari
komputer dan perangkat jaringan yang saling terhubung melalui
media kabel ataupun nirkabel ke sebuah komputer server. Ciri khas
dari sebuah Local Area Network adalah komputer dan perangkat
yang terhubung ke sebuah server hanya dalam jangkauan yang
kecil sekitar 75 meter.
b. Metropolitan Area Network (MAN)
Metropolitan Area Network adalah sebuah jaringan yang
menghubungkan pengguna dalam cakupan yang lebih besar dari
Local Area Network (LAN) tetapi lebih kecil dari Wide Area
Network (WAN). Padahalnya digunakan untuk menghubungkan
jaringan di sebuah kota untuk menjadi sebuah jaringan tunggal
yang lebih besar. Ini juga digunakan untuk interkoneksi dari
beberapa Local Area Network (LAN) dengan menghubungkan
mereka dengan sebuah saluran backbone.

10
Gambar 3.1 Metropolitan Area Network (MAN)
Sumber: http://peer2peernetworks.weebly.com/
c. Wide Area Network (WAN)
Wide Area Networks (WAN) adalah jaringan yang
lingkupnya bisaanya sudah menggunakan sarana Satelit ataupun
kabel bawah laut sebagai contoh keseluruhan jaringan dari bank,
yang mengubungkan antar cabang yang berada di luar daerah
maupun luar negeri.
Gambar 3.2 Wide Area Network (WAN)
Sumber: http://kambing.ui.ac.id/

11

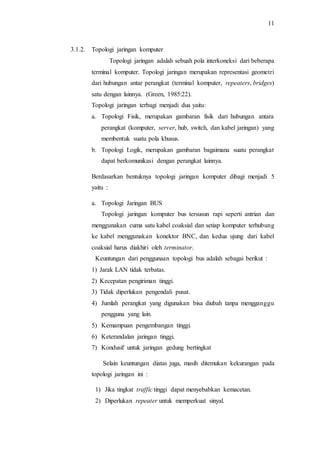

3.1.2. Topologi jaringan komputer
Topologi jaringan adalah sebuah pola interkoneksi dari beberapa
terminal komputer. Topologi jaringan merupakan representasi geometri
dari hubungan antar perangkat (terminal komputer, repeaters, bridges)
satu dengan lainnya. (Green, 1985:22).
Topologi jaringan terbagi menjadi dua yaitu:
a. Topologi Fisik, merupakan gambaran fisik dari hubungan antara
perangkat (komputer, server, hub, switch, dan kabel jaringan) yang
membentuk suatu pola khusus.
b. Topologi Logik, merupakan gambaran bagaimana suatu perangkat
dapat berkomunikasi dengan perangkat lainnya.
Berdasarkan bentuknya topologi jaringan komputer dibagi menjadi 5
yaitu :
a. Topologi Jaringan BUS
Topologi jaringan komputer bus tersusun rapi seperti antrian dan
menggunakan cuma satu kabel coaksial dan setiap komputer terhubung
ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel
coaksial harus diakhiri oleh terminator.
Keuntungan dari penggunaan topologi bus adalah sebagai berikut :
1) Jarak LAN tidak terbatas.
2) Kecepatan pengiriman tinggi.
3) Tidak diperlukan pengendali pusat.
4) Jumlah perangkat yang digunakan bisa diubah tanpa mengganggu
pengguna yang lain.
5) Kemampuan pengembangan tinggi.
6) Keterandalan jaringan tinggi.
7) Kondusif untuk jaringan gedung bertingkat
Selain keuntungan diatas juga, masih ditemukan kekurangan pada
topologi jaringan ini :
1) Jika tingkat traffic tinggi dapat menyebabkan kemacetan.
2) Diperlukan repeater untuk memperkuat sinyal.

12
3) Operasional jaringan LAN tergantung tiap perangkat.
Gambar 3.3 Topologi Jaringan BUS
Sumber : http://4.bp.blogspot.com/
b. Topologi Jaringan Star
Pada topologi star terdapat perangkat pengendali yang
berfungsi sebagai pengatur dan pengendali komunikasi data.
Sedangkan perangkat lain terhubung dengan perangkat pengendali
sehingga pengiriman data akan melalui perangkat pengendali.
Perangkat pengendali ini bisa berupa switch ataupun hub.
Keuntungan penggunaan topologi star diantaranya adalah :
1) Dapat diandalkan.
2) Mudah dikembangkan.
3) Keamanan data tinggi.
4) Kemudahan akses ke jaringan LAN lain.
Adapun kekurangan topologi jaringan star adalah sebagai berikut :
1) Jika lalu lintas jaringan padat maka akan terjadi keterlambatan
jaringan.
2) Jaringan sangat bergantung pada perangkat pengendali.

13

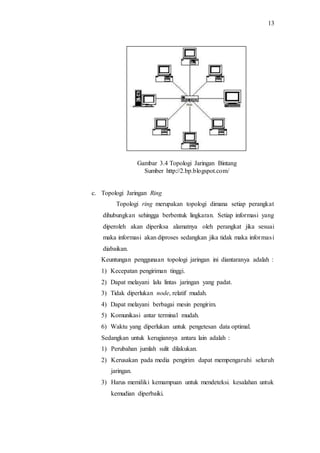

Gambar 3.4 Topologi Jaringan Bintang
Sumber http://2.bp.blogspot.com/
c. Topologi Jaringan Ring
Topologi ring merupakan topologi dimana setiap perangkat
dihubungkan sehingga berbentuk lingkaran. Setiap informasi yang
diperoleh akan diperiksa alamatnya oleh perangkat jika sesuai
maka informasi akan diproses sedangkan jika tidak maka informasi
diabaikan.
Keuntungan penggunaan topologi jaringan ini diantaranya adalah :
1) Kecepatan pengiriman tinggi.
2) Dapat melayani lalu lintas jaringan yang padat.
3) Tidak diperlukan node, relatif mudah.
4) Dapat melayani berbagai mesin pengirim.
5) Komunikasi antar terminal mudah.
6) Waktu yang diperlukan untuk pengetesan data optimal.
Sedangkan untuk kerugiannya antara lain adalah :
1) Perubahan jumlah sulit dilakukan.
2) Kerusakan pada media pengirim dapat mempengaruhi seluruh
jaringan.
3) Harus memiliki kemampuan untuk mendeteksi. kesalahan untuk
kemudian diperbaiki.

14
4) Kerusakan pada salah satu perangkat menyebabkan
kelumpuhan jaringan.
5) Tidak baik untuk pengiriman suara, video dan data.
Gambar 3.5 Topologi Jaringan Ring
d. Topologi Jaringan Tree
Topologi tree merupakan generalisasi dari topologi bus, media
transmisi berupa kabel yang bercabang tanpa loop tertutup. Topologi
tree selalu dimulai pada titik yang disebut headend. Satu atau beberapa
kabel berasal dari headend.
Gambar 3.6 Topologi Jaringan Tree

15
e. Topologi Jaringan Mesh
Jenis topologi yang merupakan dari berbagai jenis topologi
yang lain(disesuaikan dengan kebutuhan). Bisaanya digunakan
pada jaringan yang tidak memiliki terlalu banyak node di dalamnya.
Dikarenakan setiap perangkat dihubungkan dengan perangkat
lainnya.
Keuntungan dari penggunaan topologi jaringan mesh adalah :
1) Memiliki respon waktu cepat.
2) Tidak memerlukan protokol tambahan karena tidak ada fungsi
switching.
Sedangkan untuk kekurangannya adalah :
1) Biaya cukup mahal dengan adanya setiap sambungan ke tiap
komputer yang ada.
Gambar 3.7 Topologi Jaringan Mesh
Sumber https://sundanesesilk.files.wordpress.com/
3.2. Model Referensi
Model referensi menjelaskan bagaimana data dikirimkan dari
kompuer yang satu ke yang lainnya, terdapat 2 model referensi yaitu model
referensi OSI dan Model referensi TCP/IP
3.2.1. Model Referensi OSI

16
Sebuah model arsitektual jaringan yang dikembangkan oleh
badan internasional organization for standardization di eropa pada
tahun 1977. OSI sendiri merupakan singkatan dari Open Sistem
Interconnection. Model ini disebut juga dengan model "Model
tujuh lapis OSI" (OSI seven layer model).
Sebelum munculnya model referensi OSI, sistem jaringan
komputer sangat tergantung kepada pemasok (vendor). OSI
berupaya membentuk standar umum jaringan komputer untuk
menunjang interoperatibilitas antar pemasok yang berbeda. Dalam
suatu jaringan yang besar bisaanya terdapat banyak protokol
jaringan yang berbeda. Tidak adanya suatu protokol yang sama,
membuat banyak perangkat tidak bisa saling berkomunikasi.

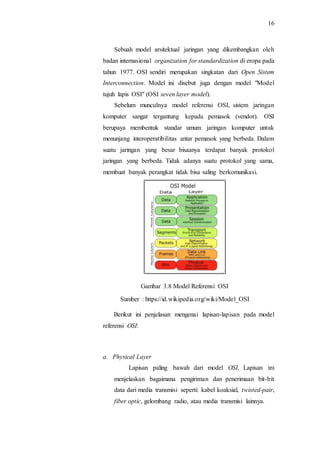

Gambar 3.8 Model Referensi OSI
Sumber : https://id.wikipedia.org/wiki/Model_OSI
Berikut ini penjelasan mengenai lapisan-lapisan pada model
referensi OSI:
a. Physical Layer
Lapisan paling bawah dari model OSI. Lapisan ini
menjelaskan bagaimana pengiriman dan penerimaan bit-bit
data dari media transmisi seperti: kabel koaksial, twisted-pair,
fiber optic, gelombang radio, atau media transmisi lainnya.

17
b. Datalink Layer
Berfungsi mempersiapkan paket data untuk dikirim ke
jaringan. Paket data dienkapsulasi dalam sebuah frame sebelum
dikirimkan. Protokol pada lapisan ini membantu dalam hal
pengalamatan (addressing) dan pendeteksian kesalahan dari
data yang dikirimkan. Datalink layer terdiri dari dua sublayer
yaitu: sublayer Logical Link Control (LLC) dan sublayer Media
Access Control (MAC).
c. Network Layer
Bertanggung jawab dalam hal routing dari paket-paket
data yang didasarkan pada logical address dari paket-paket data
tersebut. Network layer memotong-motong data dan
menyusunnya kembali jika diperlukan, dan mengirimkan
paket-paket data dari sumber ke tujuan.
d. Transport Layer
Transport layer menjamin diterimanya paket data yang
dikirim. Transport layer juga dapat membentuk sebuah
sambungan dan mengirim acknowledgment ketika paket data
diterima.
e. Session Layer
Session layer bertanggung jawab dalam hal bagaimana
membentuk sambungan, bagaimana menggunakan sambungan
tersebut, dan bagaimana memutuskan sambungan yang
terbentuk setelah sebuah sesi komunikasi selesai. Session layer
juga menambahkan control header pada paket data selama
pertukaran data terjadi.
f. Presentation Layer
Berfungsi menambahkan struktur pada paket data yang
akan dikirimkan. Tugas utama lapisan ini adalah untuk
meyakinkan bahwa data atau informasi terkirim dengan bahasa
atau sintaks yang dapat dipahami oleh host yang dituju.

18
Protokol pada presentation layer dapat menerjemahkan data
kedalam bahasa atau sintaks yang dapat dimengerti.
g. Application Layer
Application layer adalah lapisan yang mempunyai
bermacam-macam protokol yang bisaanya dibutuhkan oleh
user, seperti HTTP untuk mengakses web page, FTP untuk file
transfer, SMTP untuk mengirim dan menerima email.
3.2.2. Model Referensi TCP/IP
TCP/IP adalah singkatan dari Transmission Control
Protokol/Internet Protokol. Dalam hal ini TCP bertugas menerima
pesan elektronik dengan panjang sembarang dan membaginya ke
dalam bagian-bagian berukuran 64K. Dengan membagi pesan
menjadi bagian-bagian, maka perangkat lunak yang mengontrol
komunikasi jaringan dapat mengirim tiap bagian dan menyerahkan
prosedur pemeriksaan bagian demi bagian. Apabila suatu bagian
mengalami kerusakan selama transmisi, maka program pengirim
hanya perlu mengulang transmisi bagian itu dan tidak perlu
mengulang dari awal.
Sedangkan IP mengambil bagian – bagian, memeriksa ketepatan
bagian-bagian, pengalamatan ke sasaran yang dituju dan
memastikan apakah bagian-bagian tersebut sudah dikirm sesuai
dengan urutan yang benar. IP memiliki informasi tentang berbagai
sekema pengalamatan yang berbeda-beda.
Gambar 3.9 Model Referensi TCP/IP

19
Sumber : http://ocw.stikom.edu/
Pada model referensi TCP/IP dibagi menjadi 4 Layer yaitu :
a. Application layer
Aplication layer adalah bagian dari TCP/IP dimana permintaan
data atau servis diproses, aplikasi pada layer ini menunggu di portnya
masing-masing dalam suatu antrian untuk diproses. Aplication layer
bukanlah tempat bagi word processor, spreadsheet, internet browser
atau yang lainnya akan tetapi aplikasi yang berjalan pada application
layer berinteraksi dengan word processor, spreadsheet, internet
browser atau yang lainnya,
Model TCP/IP tidak memiliki session layer dan presentation
layer. Application layer terdapat di puncak model TCP/IP. Layer ini
berisi bermacam-macam protokol tingkat tinggi, yaitu : TELNET,
FTP,SMTP, DNS, HTTP, dan WWW.
b. Transport Layer
Transport layer menentukan bagaimana host pengirim dan host
penerima dalam membentuk sebuah sambungan sebelum kedua host
tersebut berkomuikasi, serta seberapa sering kedua host ini akan
mengirim acknowledgment dalam sambungan tersebut satu sama
lainnya. Layer yang berada diatas internet layer pada model TCP/IP
adalah transport layer. Ada dua jenis transport layer yaitu
Transmission Control Protokol yang mempunyai fungsi untuk
memecah data menjadi paket-paket dan meneruskannya ke internet
layer dan User Datagram Protokol merupakan protokol yang tidak
bisa diandalkan bagi aplikasi-aplikasi yang tidak memerlukan
pengurutan TCP.
c. Internet Layer
Internet layer menentukan format paket yang resmi dan
protokol yang resmi yang disebut IP. Tugas internet layer adalah
mengirimkan paket-paket IP yang berisi informasi tujuan paket
tersebut. Disini diperlukan routing paket, sebab adanya routing paket
dapat menghindarkan terjadinya kemacetan pada waktu transmisi

20
data. Secara tidak langsung, kita bisa melihat bahwa internet layer
fungsinya hampir sama dengan network layer pada model OSI.
Internet layer terdiri dari beberapa protokol diantaranya :
1) Internet Protocol (IP)
2) Address Resolution Protocol (ARP)
3) Internet Control Message Protocol (ICMP)
4) Internet Group Message Protocol (IGMP)
d. Network Layer
Layer terbawah dari model TCP/IP adalah Network Interface
Layer, tanggung jawab utama dari layer ini adalah menentukan bagai
mana sebuah komputer dapat terkoneksi kedalam suatu jaringan
komputer, hal ini sangat penting karena data harus dikirimkan dari
dan ke suatu host melalui sambungan pada suatu jaringan.
3.3. Internet Protocol (IP)
Pertama kali dikembangkan pada pertengahan 1970-an,
dikembangkan oleh Defense Advanced Research Projects Agency
(DARPA) sebagai awal dari usaha untuk mengembangkan protokol yang
dapat melakukan interkoneksi berbagai jaringan komputer yang terpisah,
yang masing-masing jaringan tersebut menggunakan teknologi yang
berbeda.
Internet Protocol adalah protokol lapisan network (Lapisan 3)
yang berisi informasi pengalamatan dan beberapa informasi kontrol yang
memungkinkan paket yang akan dialihkan. Internet Protocol memiliki dua
tanggung jawab utama, yaitu: menyediakan connectionless, dan
menyediakan fragmentasi dan reassembly datagram.
3.3.1. IP Addressing
Pengalamatan IP merupakan integral dari proses routing
datagram IP melalui sebuah internetwork. Setiap IP address
memiliki komponen tertentu dan mengikuti format dasar. IP address
tersebut dapat dibagi dan digunakan untuk membuat subnetwork
address.

21
Setiap host pada jaringan TCP/ IP diberikan unique 32-bit
logical address yang dibagi menjadi dua bagian utama, yaitu bagian
network identifier (NetID) yang berperan dalam identifikasi suatu
network dari network yang lain, dan bagian host identifier (HostID)
yang menentukan address komputer atau host dalam suatu jaringan.
Seluruh host yang tersambung dalam jaringan yang sama akan
memiliki bit network (NetID) yang sama.
a. IP Address Format
IP address 32-bit dikelompokkan menjadi delapan bit yang
dipisahkan oleh titik, dan dituliskan dalam format desimal. Setiap
bit dalam oktet memiliki berat biner (128, 64, 32, 16, 8, 4, 2, 1).
Nilai minimum untuk oktet adalah 0, dan nilai maksimum untuk
oktet adalah 255.
Gambar 3.10 Format IPv4
b. IP Address Classes
IP addressing mendukung lima kelas alamat berbeda, yaitu:
kelas A, kelas B, kelas C, kelas D, dan kelas E. Hanya kelas A, B,
dan C yang tersedia untuk penggunaan komersil. Informasi
mengenai 5 kelas IP address tersebut dapat dilihat pada tabel 3.1:
Tabel 3.1 Informasi Kelas IP Address
Kelas IP
Address
Format Tujuan
Jangkauan
Address
Nomor bits
network/
host
Max.
Host

22
A N.H.H.
H
Beberapa
organisasi
besar
1.0.0.0 –
126.0.0.0
7/24 1677721
4
B N.N.H.
H
Organisasi
berukuran
sedang
128.1.0.0 –
192.254.0.0
14/16 65534
C N.N.N.
H
Organisasi
yang relatif
kecil
192.0.1.0 –
223.255.254.0
21/8 254
D N/A Kelompok
multicast
224.0.0.0 –
239.255.255.25
5
N/A (Tidak
untuk
penggunaan
komersil)
N/A
E N/A Eksperime
n-tal
240.0.0.0 –
254.255.255.25
5
N/A N/A
c. Dedicated IP Address
Selain address (alamat) yang dipergunakan untuk pengenal
host, ada beberapa jenis address yang digunakan untuk keperluan
khusus dan tidak boleh digunakan untuk pengenal host. Address
tersebut, yaitu:
1) Network Address
Address ini digunakan untuk mengenali suatu jaringan
pada jaringan Internet. Address ini didapat dengan membuat
seluruh bit host menjadi 0. Misalkan untuk host dengan IP
address kelas B 167.205.9.35. Tanpa memakai subnet,
network address dari host ini adalah 167.205.0.0. Tujuannya
adalah untuk menyederhanakan informasi routing pada
Internet. Router cukup melihat network address (167.205)
untuk menentukan kemana paket tersebut harus dikirimkan.

23

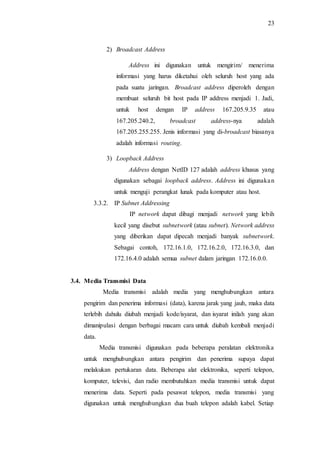

2) Broadcast Address
Address ini digunakan untuk mengirim/ menerima
informasi yang harus diketahui oleh seluruh host yang ada
pada suatu jaringan. Broadcast address diperoleh dengan
membuat seluruh bit host pada IP address menjadi 1. Jadi,
untuk host dengan IP address 167.205.9.35 atau
167.205.240.2, broadcast address-nya adalah
167.205.255.255. Jenis informasi yang di-broadcast biasanya
adalah informasi routing.
3) Loopback Address
Address dengan NetID 127 adalah address khusus yang
digunakan sebagai loopback address. Address ini digunakan
untuk menguji perangkat lunak pada komputer atau host.
3.3.2. IP Subnet Addressing
IP network dapat dibagi menjadi network yang lebih
kecil yang disebut subnetwork (atau subnet). Network address
yang diberikan dapat dipecah menjadi banyak subnetwork.
Sebagai contoh, 172.16.1.0, 172.16.2.0, 172.16.3.0, dan
172.16.4.0 adalah semua subnet dalam jaringan 172.16.0.0.
3.4. Media Transmisi Data
Media transmisi adalah media yang menghubungkan antara
pengirim dan penerima informasi (data), karena jarak yang jauh, maka data
terlebih dahulu diubah menjadi kode/isyarat, dan isyarat inilah yang akan
dimanipulasi dengan berbagai macam cara untuk diubah kembali menjadi
data.
Media transmisi digunakan pada beberapa peralatan elektronika
untuk menghubungkan antara pengirim dan penerima supaya dapat
melakukan pertukaran data. Beberapa alat elektronika, seperti telepon,
komputer, televisi, dan radio membutuhkan media transmisi untuk dapat
menerima data. Seperti pada pesawat telepon, media transmisi yang
digunakan untuk menghubungkan dua buah telepon adalah kabel. Setiap

24
peralatan elektronika memiliki media transmisi yang berbeda-beda dalam
pengiriman datanya.
Berdasarkan media transmisi yang digunakan ada dua macam :
3.4.1. Media transmisi terpadu
Guided transmission media atau media transmisi terpadu
merupakan jaringan yang menggunakan sistem kabel.diantaranya
adalah :
a. Twisted Pair Cable
Twisted Pair Cable terdiri dari dua buah konduktor yang
digabungkan dengan tujuan untuk mengurangi atau
meniadakan interferensi elektromagnetik dari luar seperti
radiasi elektromagnetik dari kabel Unshielded Twisted Pair
(UTP), dan crosstalk yang terjadi di antara kabel yang
berdekatan.
Gambar 3.11 Twisted Pair Cable
Sumber http://www.networkcablinglosangeles.com/
b. Coaxial Cable
Kabel koaksial adalah suatu jenis kabel yang
menggunakan dua buah konduktor. Kabel ini banyak
digunakan untuk mentransmisikan sinyal frekuensi tinggi
mulai 300 kHz keatas. Karena kemampuannya dalam
menyalurkan frekuensi tinggi tersebut, maka sistem transmisi
dengan menggunakan kabel koaksial memiliki kapasitas kanal
yang cukup besar. Ada beberapa jenis kabel koaksial, yaitu

25
thick coaxial cable (mempunyai diameter besar) dan thin
coaxial cable (mempunyai diameter lebih kecil).
Gambar 3.12 Kabel Koaksial
Sumber http://tech.dbagus.com/
c. Fiber Optic
Fiber Optic (Serat optic) adalah saluran transmisi yang
terbuat dari kaca dan plastik yang digunakan untuk
mentransmisikan sinyal cahaya dari suatu tempat ke tempat
lain. Berdasarkan mode transmisi yang digunakan serat optik
terdiri atas Multimode Step Index, Multimode Graded Index,
dan Singlemode Step Index.
Gambar 3.13 Fiber Optic
Sumber http://imagativ.com/
3.4.2. Ungiuded Transmission Media
Unguided transmission media atau media transmisi tidak
terpadu merupakan jaringan yang menggunakan sistem gelombang
frekuensi. Contohnya adalah :

26
a. Gelombang mikro.
Gelombang mikro (microwave) merupakan bentuk
gelombang radio yang beroperasi pada frekuensi tinggi (dalam
satuan gigahertz), yang meliputi kawasan UHF, SHF dan EHF.
Gelombang mikro banyak digunakan pada sistem jaringan
MAN, warnet dan penyedia layanan internet (ISP).
b. Inframerah
Inframerah bisaa digunakan untuk komunikasi jarak dekat,
dengan kecepatan 4 Mbps. Dalam penggunaannya untuk
pengendalian jarak jauh, misalnya remote control pada televisi
serta alat elektronik lainnya. Keuntungan inframerah adalah
kebal terhadap interferensi radio dan elekromagnetik,
inframerah mudah dibuat dan murah, instalasi mudah, mudah
dipindah-pindah, keamanan lebih tinggi daripada gelombang
radio. Kelemahan inframerah adalah jarak terbatas, tidak dapat
menembus dinding, harus ada lintasan lurus dari pengirim dan
penerima, tidak dapat digunakan di luar ruangan karena akan
terganggu oleh cahaya matahari.
3.5. Komunikasi Data
Komunikasi data sebenarnya merupakan gabungan dari dua
teknik/metode, yaitu pengolahan data (data processing) dan
telekomunikasi (telecommunication). Secara umum dapat dikatakan
bahwa komunikasi data memberikan fasilitas komunikasi jarak jauh
dengan komputer yang disebut terminal. Sedangkan jaringan yang dipakai
untuk pertukaran informasi antar sistem komputer dan terminal disebut
jaringan telekomunikasi. Untuk hubungan (link) antar sistem komputer
dengan terminal dalam terminologi komunikasi data disebut data link.
Blok sistem komunikasi data secara sederhana digambarkan
dengan gambar 3.14 dimana terdiri dari sumber, pemancar
(Transmitter/Tx), Sistem transmisi, Penerima (Receiver/Rx) dan tujuan.

27
Sumber :
Gambar 3.14 Blok Komunikasi Data
Sumber, Merupakan perangkat menghasilkan data atau informasi
yang akan ditransmisikan; contoh adalah telepon, Faximile, PC (Personal
Computer).
Pemancar, Biasanya, data yang dihasilkan oleh sumber tidak
ditransmisikan secara langsung dalam bentuk data aslinya. Data tersebut
diubah terlebih dahulu menjadi sinyal informasi dan ditumpangkan pada
sinyal carrier atau sinyal pembawa, dimana proses ini dinamakan proses
modulasi.
Sistem Transmisi / Media Transmisi. Berupa jalur yang
menghubungkan antara sumber dengan tujuan. Tugasnya menerima berita
yang dikirimkan oleh suatu sumber informasi dan menyalurkan berita yang
diterima ke tempat tujuan. Contohnya melalui kabel koaksial, gelombang
elektromagnetik, dll.
Penerima, Bagian penerima ini merupakan bagian yang menangkap
sinyal yang telah dikirimkan oleh pemencar kemudian memisahkan sinyal
tersebut dari sinyal carrier untuk kemudian sinyal informasi diubah
menjadi informasi.
Tujuan, merupakan penerima dari informasi yang telah dikirimkan
oleh sumber.
Komunikasi data dapat dikelompokkan berdasarkan aliran datanya
yaitu simplex, half duplex, dan full duplex.
3.5.1. Simplex
Salah satu bentuk komunikasi antara dua belah pihak,
dimana data dikirim secara satu arah. Data dikirim secara satu arah
saja, stasiun yang satu bertindak sebagai transmitter dan stasiun
yang lain bertindak sebagai receiver. Transmisi simplex tidak

28
digunakan dalam komunikasi jaringan karena node-node dalam
jaringan pada umumnya membutuhkan komunikasi secara dua arah.
Contohnya adalah radio dan televisi.

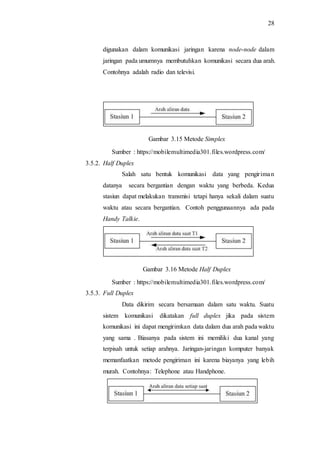

Gambar 3.15 Metode Simplex
Sumber : https://mobilemultimedia301.files.wordpress.com/
3.5.2. Half Duplex
Salah satu bentuk komunikasi data yang pengiriman
datanya secara bergantian dengan waktu yang berbeda. Kedua
stasiun dapat melakukan transmisi tetapi hanya sekali dalam suatu
waktu atau secara bergantian. Contoh penggunaannya ada pada
Handy Talkie.
Gambar 3.16 Metode Half Duplex
3.5.3. Full Duplex
Data dikirim secara bersamaan dalam satu waktu. Suatu
sistem komunikasi dikatakan full duplex jika pada sistem
komunikasi ini dapat mengirimkan data dalam dua arah pada waktu
yang sama . Biasanya pada sistem ini memiliki dua kanal yang
terpisah untuk setiap arahnya. Jaringan-jaringan komputer banyak
memanfaatkan metode pengiriman ini karena biayanya yang lebih
murah. Contohnya: Telephone atau Handphone.

29
Gambar 3.17 Metode Full Duplex
3.6. RAID
RAID (Redundant Array of Independent Disks) adalah teknologi yang
menggabungkan beberapa HDD (bisa 2, 3, 4, dst) menjadi satu dan terbaca
sebagai 1 harddisk.
Tujuan RAID ada tiga yaitu kecepatan data (stripping), keamanan
data (mirroring) dan keduanya.
Stripping adalah membagi kerja 2 atau lebih hardisk untuk mengolah
1 data pada saat bersamaan. Jadi misalnya Anda menyimpan data sebesar
1GB di 2 HDD yang distripping, maka 2 hardisk itu akan menyimpan
masing2 500GB. Demikian juga dengan loading data, 2 HDD tersebut
akan kerja bersamaan untuk membaca data. Hasilnya adalah waktu yang
jauh lebih singkat (2x lebih cepat).
Kelemahan stripping adalah jika salah satu dari array HDD macet,
maka separuh data yang disimpan di HDD yang lain pun tidak akan bisa
terbaca.
Mirroring artinya Anda akan menyalin data yang sama persis di
HDD lain secara realtime. Jadi ini ditujukan untuk keamanan data.
Kelemahannya adalah kerugian kapasitas. Misalnya Anda punya 2 x HDD
2TB yang dimirroring, maka itu artinya Anda hanya memiliki 2TB data
dan 2TB data mirror. Beda dengan stripping yang artinya jika Anda
memiliki 2x HDD 2 TB, maka kapasitas totalnya adalah 4 TB.
RAID juga dapat mengaplikasikan kedua keunggulannya yaitu
Stripping dan mirroring sehingga keamanan data dan kecepatan sistem
bisa berjalan dengan lancar.
Tabel 3.2 Tipe-tipe RAID
RAID 0 Level ini menerapkan stripping, tapi tidak mem-back-up
data. Dengan demikian, kinerja PC bisa meningkat,

30
kapasitas HDD meningkat 2x lipat, tetapi tak ada
cadangan/backup data.
RAID 1 Level ini dikenal juga dengan nama mirroring. RAID1
membuat salinan data yang ada di harddisk lain sebagai
back-up. Hal ini sangat berguna ketika data yang ada di
harddisk adalah data yang sangat penting dan tidak boleh
rusak. Akan tetapi, RAID1 tidak menawarkan peningkatan
performa. Kinerja server maupun PC tetap bisaa saja.
RAID 2 RAID2 menggunakan stripping antara harddisk yang
digunakan. Hanya saja, beberapa harddisk digunakan
untuk menyimpan informasi mengenai pemeriksaan error
dan koreksi, Error Checking dan Correscting(ECC).
RAID 3 Tipe RAID ini menggunakan stripping dan menggunakan
1 harddisk untuk menyimpan informasi mengenai pariti
(parity). RAID3 juga digunakan untuk mendeteksi adanya
error. RAID3 berguna untuk sistem yang digunakan oleh 1
orang yang berisi data yang amat panjang.
RAID 4 RAID4 menggunakan stripe yang besar. Dengan demikian,
sistem bisa membaca data dari 1 drive. Sistem yang
meggunakan RAID4 bisa mengambil keuntungan dari
adanya pembacaan data secara bersamaan.
RAID 5 Tipe RAID ini memiliki array parity. Semua penulisan dan
pembacaan data dapat dilakukan bersamaan. RAID5
menyimpan data parity, tetapi tidak bisa melakukan back-
up. RAID5 paling tidak butuh 3 harddisk. Tapi biasanya 5
harddisk yang digunakan.
RAID 6 Mirip dengan RAID5, tetapi memiliki pariti kedua yang
tersebar di beberapa harddisk sehingga menawarkan back-
up yang luar bisaa.
RAID 7 RAID7 membuat sistem operasi sebagai controller dan
caching menggunakan jalur cepat.

31

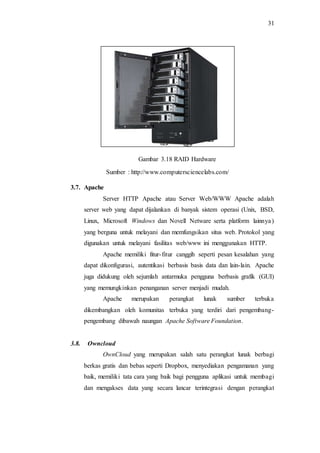

Gambar 3.18 RAID Hardware
Sumber : http://www.computersciencelabs.com/
3.7. Apache
Server HTTP Apache atau Server Web/WWW Apache adalah
server web yang dapat dijalankan di banyak sistem operasi (Unix, BSD,
Linux, Microsoft Windows dan Novell Netware serta platform lainnya)
yang berguna untuk melayani dan memfungsikan situs web. Protokol yang
digunakan untuk melayani fasilitas web/www ini menggunakan HTTP.
Apache memiliki fitur-fitur canggih seperti pesan kesalahan yang
dapat dikonfigurasi, autentikasi berbasis basis data dan lain-lain. Apache
juga didukung oleh sejumlah antarmuka pengguna berbasis grafik (GUI)
yang memungkinkan penanganan server menjadi mudah.
Apache merupakan perangkat lunak sumber terbuka
dikembangkan oleh komunitas terbuka yang terdiri dari pengembang-
pengembang dibawah naungan Apache Software Foundation.
3.8. Owncloud
OwnCloud yang merupakan salah satu perangkat lunak berbagi
berkas gratis dan bebas seperti Dropbox, menyediakan pengamanan yang
baik, memiliki tata cara yang baik bagi pengguna aplikasi untuk membagi
dan mengakses data yang secara lancar terintegrasi dengan perangkat

32
teknologi informasi yang tujuannya mengamankan, melacak, dan
melaporkan penggunaan data.
OwnCloud termasuk dalam kategori Infrastructure as a Service
(IaaS) Cloud Computing. Dengan ownCloud kita dapat menyimpan file,
folder, kontak, audio, galeri foto, kalender dan dokumen lainnya. Kita juga
dapat mengakses file dan melakukan sinkronisasi file yang terdapat pada
server ownCloud dengan perangkat mobile, desktop, atau peramba web.
OwnCloud menempatkan kontrol kepada pengguna teknologi
informasi itu sendiri dan juga menawarkan penyedia layanan, pusat dan
bagian transmisi yang berfungsi untuk menyediakan solusi sinkronisasi
dan berbagi bagi pengguna. OwnCloud memberikan akses terhadap
berkas-berkas secara universal dengan menggunakan antarmuka jaringan
atau WebDAV.
3.9. OpenSSL
OpenSSL adalah sebuah toolkit kriptografi mengimplementasikan
Secure Socket Layer (SSL v2/v3) dan Transport Layer Security (TLS v1)
dan terkait dengan protokol jaringan standar kriptografi yang dibutuhkan
oleh keduanya yaitu SSL dan TLS.
Aplikasi OpenSSL ini merupakan command line tool yang
menggunakan berbagai fungsi kriptografi OpenSSL's crypto library dari
shell.
3.10. MySQL
MySQL adalah sebuah perangkat lunak sistem manajemen basis
data SQL (database management system) atau DBMS yang multithread,
multi-user, dengan sekitar 6 juta instalasi di seluruh dunia. MySQL AB
membuat MySQL tersedia sebagai perangkat lunak gratis dibawah lisensi
GNU General Public License (GPL), tetapi mereka juga menjual
dibawah lisensi komersial untuk kasus-kasus dimana penggunaannya
tidak cocok dengan penggunaan GPL.

33
Tidak sama dengan proyek-proyek seperti Apache, dimana
perangkat lunak dikembangkan oleh komunitas umum, dan hak cipta
untuk kode sumber dimiliki oleh penulisnya masing-masing, MySQL
dimiliki dan disponsori oleh sebuah perusahaan komersial Swedia
MySQL AB.
3.11. PHP
PHP (Hypertext Preproccesor) merupakan bahasa pemrograman
web yang disisipkan dalam script HTML (Hypertext Markup Language)
yang diproses pada komputer server (Script server-side), Tujuan dari
bahasa ini adalah membantu para pengembang web untuk membuat web
dinamis secara cepat.

36

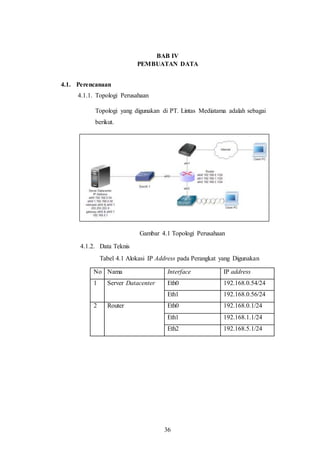

BAB IV
PEMBUATAN DATA
4.1. Perencanaan
4.1.1. Topologi Perusahaan
Topologi yang digunakan di PT. Lintas Mediatama adalah sebagai
berikut.
Gambar 4.1 Topologi Perusahaan
4.1.2. Data Teknis
Tabel 4.1 Alokasi IP Address pada Perangkat yang Digunakan
No Nama Interface IP address
1 Server Datacenter Eth0 192.168.0.54/24
Eth1 192.168.0.56/24
2 Router Eth0 192.168.0.1/24
Eth1 192.168.1.1/24
Eth2 192.168.5.1/24

37
4.1.3. Spesifikasi Perangkat
Tabel 4.2 Spesifikasi Rekomendasi Komputer Server yang
Digunakan.
Nama Spesifikasi
Processor Intel Core 2 duo, 2,4 Ghz
RAM 2 GB
Hardisk 500 GB
Tabel 4.3 Spesifikasi Router
Product Code RB1100
CPU AR7161 680 MHz
Main Storage 512 MB
RAM 246 MB
LAN Ports 5
4.2. Langkah Pengerjaan
1) Untuk melakukan konfigurasi IP Address di komputer server, dapat
menggunakan perintah nano pada file /etc/network/interface. Bisa dilihat
dari gambar 4.2.
Gambar 4.2 File Konfigurasi IP Address
Gambar 4.3 Konfigurasi IP Address

38
Keterangan Gambar 4.3 :
Auto eth0 menandakan bahwa interface tersebut akan diaktifkan secara
otomatis pada saat booting.
lo (loopback) digunakan untuk berkomunikasi dengan dirinya sendiri.
menkonfigurasikan secara dinamik untuk melakukan penginstalan paket.
Melakukan restart jaringan pada komputer server untuk memastikan
apakah hasil konfigurasi sudah benar, terlihat pada gambar 4.4.
Gambar 4.4 Restart Konfigurasi IP Address.
2) Melakukan pemeriksaan hasil dari konfigurasi IP address dengan
menggunakan perintah ifconfig. Maka akan muncul hasil konfigurasi
berupa IP address, netmask, dan gateway. terlihat pada gambar 4.5.
Gambar 4.5 Perubahan IP Address.
3) Untuk melakukan penginstalan menggunakan repository yang telah ada
bisa menggunakan perintah apt-get. Dan yang saya install adalah
openssh-server openssh-client openssl apache2. terlihat pada gambar 4.6.

39
Gambar 4.6 Instalasi Paket.
4) Melakukan konfigurasi IP address kembali secara manual dan
melakukan konfigurasi sub interface pada Ethernet 0. Untuk melakukan
konfigurasi bisa menggunakan perintah nano
Untuk konfigurasi ip statis ada beberapa parameter yang harus
disebutkan meliputi address, network netmask, dan gateway. Berikut
adalah konfigurasi yang saya lakukan
1. Address : 192.168.0.56
2. Network : 192.168.0.1
3. Netmask : 255.255.255.0
4. Gateway : 192.168.0.1
Gambar 4.7 Konfigurasi IP Address.
5) Melakukan restart jaringan untuk melakukan perubahan pada hasil
konfigurasi yang telah dilakukan. Untuk melakukan restart bisa
menggunakan perintah /etc/init.d/networking restart. terlihat pada gambar
4.8.

40
Gambar 4.8 Restart Konfigurasi IP Address
6) Memeriksa lagi apakah hasil konfigurasi telah berhasil, untuk melakukan
hal tersebut bisa menggunakan perintah ifconfig dengan option –a untuk
melihat seluruh informasi Ethernet yang ada. terlihat pada gambar 4.9.
Gambar 4.9 Melihat Hasil Konfigurasi
7) Melakukan pengaktifan modul ssl, untuk melakukannya penulis
menggunakan perintah a2enmod. terlihat pada gambar 4.10.
Gambar 4.10 Pengaktifan Modul ssl
8) Melakukan restart pada web server yang menggunakan apache2, hal ni
digunakan agar memastikan modul ssl terinstall dengan baik. terlihat
pada gambar 4.11.

41
Gambar 4.11 Restart Paket Web Server
9) Membuka direktori apache2 dalam /etc dan membuat direktori sertifikat
dan kunci. terlihat pada gambar 4.12.
Gambar 4.12 Membuat Direktori Sertifikat dan Kunci.
Keterangan gambar 4.12 :
-p (parents) : digunakan agar jka direktori tersebut sudah ada tidak akan
terjadi error dan tetap melanjutkan pembuatan direktori parent.
Gambar 4.13 Membuat Sertifikat Key.
10) Membuat sertifikat dan kunci dalam direktori yang telah dibuat
sebelumnya. terlihat pada gambar 4.14.
Gambar 4.14 Kelengkapan Sertifikat ssl.

42
Menambahkan keterangan tambahan pada sertifikat dan kunci seperti
nama, provinsi, nama organisasi, unit organisasi, kode Negara, dan alamat
email. Dan yang saya inputkan :
Country Name : ID
State or Province Name : West Java
Locality Name : Bandung
Organization Name : Lintas Mediatama
Organization Unit : IT Support
Common Name : Andrie
Email Address : andrieramadhan@gmail.com
11) Memeriksa apakah sertifikat dan kunci telah terbuat dan sesuai dengan
direktori yang dibuat. terlihat pada gambar 4.15.
Gambar 4.15 Melihat Sertifikat dan Key ssl.
12) Menyalin file virtualhost untuk memastikan jika ada kesalahan, maka
bisa menggunakan yang backup. terlihat pada gambar 4.16.
Gambar 4.16 Salin Konfigurasi Web Server ssl.
13) Mengkonfigurasikan file yang tadi telah disalin. terlihat pada gambar
4.17.
Gambar 4.17 Membuka File Konfigurasi Web Server ssl.

43
Gambar 4.18 File Konfigurasi Web Server.
Menkonfigurasi sebagai berikut :
ServerName : 192.168.0.56
Document Root : /home/server3/owncloud/
AllowOverride All : yes
14) Mengaktifkan SSL dan menambahkan letak sertifikat dan key yang telah
dibuat sebelumnya pada file owncloudssl. terlihat pada gambar 4.19.
Gambar 4.19 Konfigurasi File ssl

44
15) Buat direktori fd dalam /home untuk mount flashdisk yang terdapat
installer owncloud 7 dikarenakan jika diinstall lewat repository Ubuntu
sudah tidak support dikarenakan paket yang cukup besar. terlihat pada
gambar 4.20.
Gambar 4.20 Membuat Direktori fd.
16) Melakukan mount flashdisk di direktori /home/fd, penulis menggunakan
perintah mount pada gambar 4.21.
Gambar 4.21 Mounting Flashdisk ke Direktori.
17) Menyalin paket owncloud ke dalam direktori home, hal ini dilakukan
agar hasil ekstrak akan langsung tersimpan di direktori home. terlihat
pada gambar 4.22.
Gambar 4.22 Salin Paket Instalasi Owncloud.
18) Menginstall paket unzip untuk mengekstrak paket owncloud. Untuk
melakukannya bisa menggunakan perintah apt-get install. terlihat pada
gambar 4.23.
Gambar 4.23 Instalasi Paket Owncloud.

45

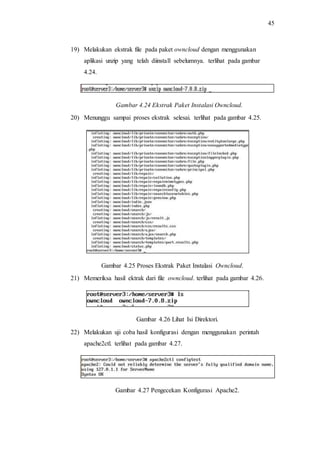

19) Melakukan ekstrak file pada paket owncloud dengan menggunakan
aplikasi unzip yang telah diinstall sebelumnya. terlihat pada gambar
4.24.
Gambar 4.24 Ekstrak Paket Instalasi Owncloud.
20) Menunggu sampai proses ekstrak selesai. terlihat pada gambar 4.25.
Gambar 4.25 Proses Ekstrak Paket Instalasi Owncloud.
21) Memeriksa hasil ektrak dari file owncloud. terlihat pada gambar 4.26.
Gambar 4.26 Lihat Isi Direktori.
22) Melakukan uji coba hasil konfigurasi dengan menggunakan perintah
apache2ctl. terlihat pada gambar 4.27.
Gambar 4.27 Pengecekan Konfigurasi Apache2.

46
23) Melakukan konfigurasi di ports.conf. untuk menambahkan virtual host
dan juga port ssl. terlihat pada gambar 4.28.
Gambar 4.28 File Konfigurasi Port Web Server.
24) Menambahkan virtual host dari owncloudssl dan juga port ssl. terlihat
pada gambar 4.29.
Gambar 4.29 Konfigurasi Virtualhost Owncloud.
25) Pengaktifkan website owncloud dengan menggunakan perintah a2ensite.
terlihat pada gambar 4.30.
Gambar 4.30 Mengaktifkan Virtualhost Owncloud.
26) Melakukan reload pada apache2 sesuai dengan hasil dari mengaktifkan
website, terlihat pada gambar 4.31.

47
Gambar 4.31 Reload Paket Instalasi Apache2.
27) Melakukan restart web server untuk memastikan semuanya berfungsi
dengan baik dan memasukan password openssl. terlihat pada gambar
4.32.
Gambar 4.32 Restart Paket Instalasi Apache2.
28) Dikarenakan menggunakan open ssl maka akan muncul tampilan berikut
menyatakan bahwa ssl tidak legal. terlihat pada gambar 4.33.
Gambar 4.33 Akses ke Web Owncloud Lewat Client.
29) Menyetujui untuk masuk kedalam website owncloudssl. terlihat pada
gambar 4.34.

48
Gambar 4.34 Tambah Exception untuk Web Owncloud.
30) Jika tidak ada masalah, owncloud akan langsung menuju ke halaman
pembuatan user admin, pada saat itu saya mengalami peringatan berikut :
- database belum terbuat.
- php5-mysql belum terinstall.
Gambar 4.35 Error pada Owncloud.
31) Masuk ke mysql dengan user dan password yang telah dibuat saat
instalasi lalu membuat database bernama owncloud. terlihat pada gambar
4.36.

49

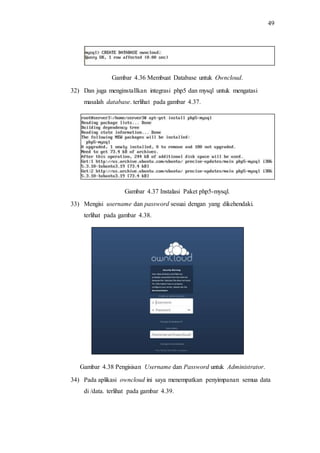

Gambar 4.36 Membuat Database untuk Owncloud.
32) Dan juga menginstallkan integrasi php5 dan mysql untuk mengatasi
masalah database. terlihat pada gambar 4.37.
Gambar 4.37 Instalasi Paket php5-mysql.
33) Mengisi username dan password sesuai dengan yang dikehendaki.
Gambar 4.38 Pengisisan Username dan Password untuk Administrator.
34) Pada aplikasi owncloud ini saya menempatkan penyimpanan semua data
di /data. terlihat pada gambar 4.39.

50
Gambar 4.39 Direktori Penyimpanan Owncloud.
35) Membuat direktori /data untuk penyimpanan semua data di owncloud.
Gambar 4.40 Membuat Direktori Penyimpanan Owncloud.
36) Mengisi informasi dari mysql berupa username, password, nama
database dan alokasi, dan memilih tombol finish. terlihat pada gambar
4.41.
Gambar 4.41 Pengisian Kolom untuk Database.
37) Jika terjadi kesalahan pada hak akses direktori penyimpanan data,
sehingga belum adanya hak akses untuk menulis pada direktori tersebut.

51
Gambar 4.42 Error Hak Akses Direktori Owncloud.
38) Pembuatan hak akses menulis untuk direktori data. terlihat pada gambar
4.43.
Gambar 4.43 Mengubah Hak Akses Direktori Penyimpanan Data
Owncloud.
39) Berikut tampilan setelah login owncloud. terlihat pada gambar 4.44.
Gambar 4.44 Halaman Setelah Login Administrator.
40) Untuk menambah memori penyimpanan di owncloud bisa dilakukan
dengan cara menambah eksternal storage, langkah awal dengan
melakukan konfigurasi di file config.php di direktori
/home/server3/owncloud/config/config.php. terlihat pada gambar 4.45.

52
Gambar 4.45 File Konfigurasi Owncloud.
41) Menambahkan konfigurasi appstore false di akhir, agar appstore
menampilkan aplikasi yang ada di lokal saja. terlihat pada gambar 4.46.
Gambar 4.46 Konfigurasi Owncloud.
42) Cek keadaan partisi di komputer server, dan melihat device yang akan
dipasangkan. terlihat pada gambar 4.47.
Gambar 4.47 Lihat Ketersediaan Media Penyimpanan.
43) Melakukan proses mounting file system ke sebuah direktori yang akan
digunakan sebagai eksternal storage. terlihat pada gambar 4.48.

53
Gambar 4.48 Mounting Media Penyimpanan.
44) Kembali ke halaman owncloud. terlihat pada gambar 4.49.
Gambar 4.49 Masuk ke Owncloud di Browser.
45) Masuk kedalam halaman admin untuk melakukan penambahan eksternal
storage. terlihat pada gambar 4.50.
Gambar 4.50 Masuk ke Halaman Admin.
46) Inputkan nama direktori, letak direkori, dan hak akses dari para user.

54
Gambar 4.1. Tambah Media Penyimpanan.
47) Maka akan mucul di menu bar, pilihan eksternal storage. terlihat pada
gambar 4.51.
Gambar 4.51 Tampilan Setelah Menambah Eksternal Storage.
48) Agar bisa diakses dari luar maka diperlukan IP forwarding di router,
masuk ke router disini menggunakan mikrotik RB1100 dengan
menggunakan winbox, berikut adalah tampilan awal setelah login.

55
Gambar 4.52 Tampilan Awal Mikrotik RB1100
49) Lalu masuk ke menu ip firewall yang ada di dalam ip – firewall. terlihat
pada gambar 4.53.
Gambar 4.53 Masuk ke IP NAT
50) Menambahkan ipnat dengan chain dstnat, dan menginputkan IP publik
beserta port-nya, port yang digunakan 443. terlihat pada gambar 4.54.

56
Gambar 4.54 Input IP Public dan Port-nya
51) Menambahkan IP server dan juga port untuk penambahan nat agar bisa
diakses dari luar jaringan, port yang digunakan juga 443. terlihat pada
gambar 4.55.
Gambar 4.55 Input IP Server dan Port
52) Melakukan pengecekan lewat browser dengan menggunakan IP public.

57
Gambar 4.56 Akses lewat IP Publik
4.3. Pengujian
a. Pengaksesan website.
Gambar 4.57 Akses Web Lewat browser
b. Fitur-fitur di Owncloud
1. Fitur user tracker

58
Gambar 4.58 Fitur User Tracker
2. Fitur kalender
Gambar 4.59 Fitur Kalender
3. Fitur penyimpanan kontak
Gambar 4.60 Fitur Penyimpanan Kontak

59
4. Fitur penyimpanan gambar
Gambar 4.61 Fitur Penyimpanan Gambar
c. Sinkronisasi data antara website dan data server.
1. Data pada Website
Gambar 4.62 Data Pada Website
2. Data pada data server.
Gambar 4.63 Data Pada Data Server

58
BAB V
PENUTUP
5.1. Kesimpulan
Berdasarkan laporan Praktik Kerja Industri (PRAKERIN), dalam
melaksanakan pembuatan data server menggunakan owncloud masih ada
beberapa kendala, diantaranya tidak tersediannya DNS server yang
terpusat sehingga web tersebut masih berupa alamat IP dan masih
digunakannya sertifikat ssl buatan sendiri sehingga cukup merepotkan jika
pertama kali diakses oleh komputer client.
Masih banyak aplikasi yang dapat terintegrasi dengan owncloud
seperti video player, mail, dan report penggunaan, namun dikarenakan
tujuan utama berupa layanan penyimpanan data maka banyak aplikasi
yang tidak digunakan disebabkan jika aplikasi yang dipasang amat banyak
maka kecepatan akses dari data server tersebut menjadi lambat.
5.2. Saran
Saran yang dapat penulis berikan diantaranya adalah :
5. Keadaan ruangan server yang sangat sempit tidak mendukung untuk
karyawan yang cukup banyak.
6. Penggunaan alat keselamatan kerja yang kurang memadai dalam
bekerja.
7. Penggunaan tema pada aplikasi owncloud kurang dianjurkan karena
masih sering terjadi error.

59
DAFTAR PUSTAKA
Anttalainen Tarmo. (2003). Introduction to Telecommunications Network
Engineering Second Edition. Norwood: Artech House.
Alaydrus, Mudrik (2009). Saluran Transmisi Telekomunikasi. Jogjakarta: Graha
Ilmu.
Bates, Regis J.; Gregory, Donald. (2000). Voice and Data Communications
Handbook. New York: McGraw-Hill.
Stallings William. (2011). Data and Computer Communications Ninth Edition.
New York: Prentice Hall International.
Tanenbaum Andrew S. (2011). Computer Networks Fifth Edition. Boston: Prentice
Hall.
Grant, August E. & Meadows, Jennifer H. (2008). Communication Technology
Update and Fundamental. (ed. 06). Boston: Focal Press. Page 46.
Green, James Harry. (1985). Local Area Network A User’s Guide for Business
Professionals. London: Scott, Foresman and Company.
Local Area Network, Diakses pada 10 September 2015, dari
http://searchnetworking.techtarget.com
Mengenal Teknologi RAID pada HDD, Diakses pada 23 November 2015, dari
http://klikhost.com
Metropolitan Area Network, Diakses pada 10 September 2015, dari
http://searchnetworking.techtarget.com
Pengertian dan Jenis RAID, Diakses pada 22 November 2015, dari http://memori-
fahmi.blogspot.co.id
Purbo, W Onno, Adnan Basalamah, Ismail Fahmi, dan Achmad Husni Thamrin,
TCP/IP, PT. Elex Media Komputindo, Jakarta, 1998.
Rahmat Rafiudin. (2005). Ipv6 Addressing. Jakarta : Gramedia.
Sistem RAID, Diakses pada 12 Oktober 2015, dari
https://tenggosoft.wordpress.com
Straubhaar, Joseph & LaRose, Robert. (2004). Media Now: Communications Media
in the Information Age. Belmont, CA: Wadsworth. Page 30-63.
Supardi, Yuniar. (2010). Web My Profile dengan Joomla. Jakarta: PT. Elex Media
Komputindo.

60
Syukri, Muhammad, ST,. (2003). PC Router dengan GNU/Linux, Jakarta:PT. Elex
Media Komputindo.

PKP_andrie
