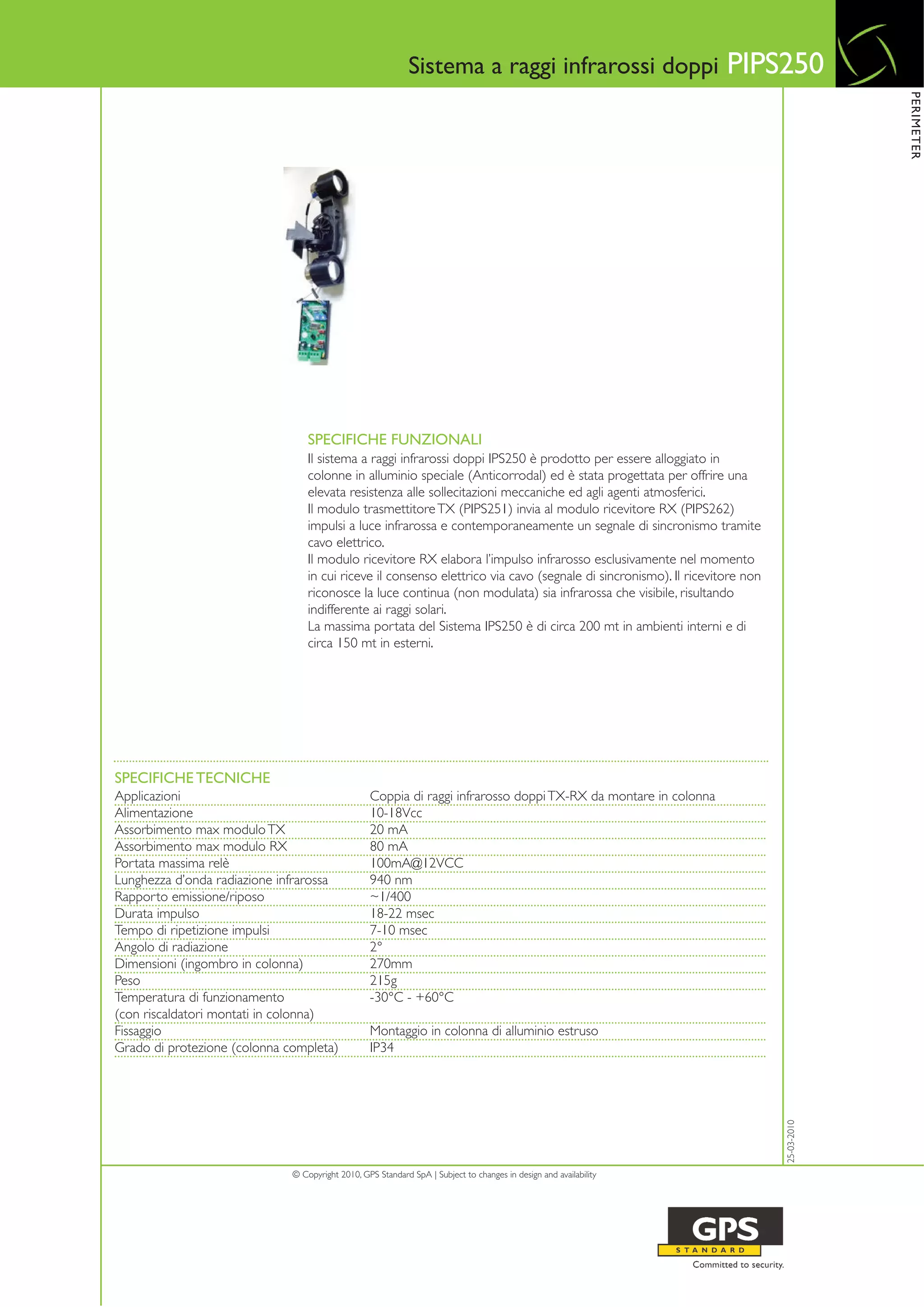

Pips2501. Sistema a raggi infrarossi doppi PIPS250
PERIMETER
SPECIFICHE FUNZIONALI
Il sistema a raggi infrarossi doppi IPS250 è prodotto per essere alloggiato in
colonne in alluminio speciale (Anticorrodal) ed è stata progettata per offrire una
elevata resistenza alle sollecitazioni meccaniche ed agli agenti atmosferici.
Il modulo trasmettitore TX (PIPS251) invia al modulo ricevitore RX (PIPS262)
impulsi a luce infrarossa e contemporaneamente un segnale di sincronismo tramite
cavo elettrico.
Il modulo ricevitore RX elabora l’impulso infrarosso esclusivamente nel momento
in cui riceve il consenso elettrico via cavo (segnale di sincronismo). Il ricevitore non
riconosce la luce continua (non modulata) sia infrarossa che visibile, risultando
indifferente ai raggi solari.
La massima portata del Sistema IPS250 è di circa 200 mt in ambienti interni e di
circa 150 mt in esterni.
SPECIFICHE TECNICHE
Applicazioni Coppia di raggi infrarosso doppi TX-RX da montare in colonna
Alimentazione 10-18Vcc
Assorbimento max modulo TX 20 mA
Assorbimento max modulo RX 80 mA
Portata massima relè 100mA@12VCC
Lunghezza d’onda radiazione infrarossa 940 nm
Rapporto emissione/riposo ~1/400
Durata impulso 18-22 msec
Tempo di ripetizione impulsi 7-10 msec
Angolo di radiazione 2°
Dimensioni (ingombro in colonna) 270mm
Peso 215g
Temperatura di funzionamento -30°C - +60°C
(con riscaldatori montati in colonna)
Fissaggio Montaggio in colonna di alluminio estruso
Grado di protezione (colonna completa) IP34
25-03-2010
