Peralatan Pengangkat ppt.pptx
- 1. Peralatan Pengangkat Kelompok 5 : 1.Husnawati Fauziyah Islamiyati 2. Indra Yudha Pratama
- 2. Definisi Peralatan Pengangkat –Peralatan pengangkat adalah alat yang digunakan untuk mengangkat suatu benda atau menaikkan kendaraan guna mempermudah pekerjaan memindah suatu benda dan perbaikan dibagian bawah kendaraan.

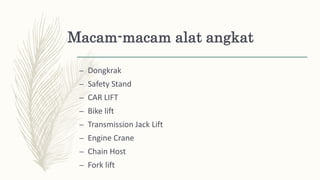

- 3. Macam-macam alat angkat –Dongkrak – Safety Stand – CAR LIFT – Bike lift – Transmission Jack Lift – Engine Crane – Chain Host – Fork lift
- 4. Dongkrak Dongkrak adalah alatuntuk menaikkan kendaraan guna mempermudah pekerjaan reparasi dibagian bawah kendaraan. Macam-macam Dongkrak : 1. Crocodile jack / dongkrak buaya 2. Bottle jack / dongkrak botol 3. Dongkrak Gunting
- 5. 1. Crocodile jack/ dongkrak buaya Dongkrak buaya adalah dongkrak yang gerakannya naik dan turunnya lengan angkat mirip dengan gerakan membuka dan menutupnya mulut buaya. Untuk menghasilkan daya angkat dongkrak ini menggunakan sistem hidrolik. dengan menggunakan tuas engkol yang digerakkan naik dan turun.
- 6. 2. Bottle jack/ dongkrak botol Dongkrak ini disebut bottle jack karena bentuknya seperti botol. Fungsi bottle jack sama seperti crocodile jack, yaitu untuk mengangkat kendaraan pada ketinggian tertentu untuk dapat melakukan perbaikan pada bagian bawah kendaraan.
- 7. 3. Dongkrak Gunting Dongkrakgunting adalah dongkrak yang paling simpel. Bentuknya yang kecil akan sangat mudah untuk dibawa kemana mana. Berbeda dengan dongkrak botol, dongkrak ini tidak menggunakan sistem hidrolik, jadi pengguna dongkrak ini menggunakan tenaga mekanik untuk mengangkat bodi mobil.
- 8. Safety Stand Safety standadalah merupakan alat penopang dan pengaman kendaraan yang sudah diangkat dengan dongkrak., safety stand mutlak dibutuhkan karena dongkrak atau jack tidak dapat menjamin keamanan terhadap terjadinya slip antara dongkrak dengan titik tumpu pada kendaraan.
- 9. Car Lift Car liftmerupakan alat pengangkat kendaraan yang memberikan keleluasan yang lebih besar kepada mekanik bengkel untuk bergerak secara leluasa dibawah kendaraan dalam memperbaiki hampir seluruh komponen yang ada di bawah kendaraan, karena mekanik dapat berdiri dan berjalan di bawah kendaraan sehingga perbaikan lebih mudah dilakukan. Macam-macam Car Lift 1) Tipe Single Post Car Lift 2) Tipe Two Post Car Lift 3) Tipe Four Post Car Lift
- 10. 1) Tipe SinglePost Car Lift Pada car lift tipe single post terdapat empat lengan yang dapat diatur sedemikian rupa baik panjang- pendeknya serta arah lengannya, sehingga mobil dapat terangkat dengan aman. Jenis ini banyak digunakan untuk membuka bengkel pencucian kendaraan, karena dapat menjangkau beberapa bagian mesin dengan leluasa. Namun untuk perbaikan bodi ataupun kaki- kaki kendaraan, faktor keamanannya kurang baik bila dibandingkan dengan jenis car lift yang lainnya. Apabila bekerja di bawah car lift jenis ini, perlu hati-hati ketika dibawah kendaraan.
- 11. 2) Tipe TwoPost Car Lift Untuk car lift jenis double post car lift juga memiliki landasan penyangga kendaraan yang dapat diatur untuk menyesuaikan dengan bodi/ rangka kendaraan. Alat pengangkat kendaraan ini cocok untuk perbaikan bodi khususnya kaki-kaki (roda) karena roda menggantung dan lebih aman daripada jenis single post car lift.
- 12. 3) Tipe FourPost Car Lift Untuk tipe four post car lift, memiliki tingkat keamanan yang paling baik. Akan tetapi tidak cocok untuk perbaikan kaki-kaki kendaraan, dan lebih cocok untuk pekerjaan dibawah kendaraan seperti perbaikan transmisi, differensial (gardan), sistem rem dan sebagainya.
- 13. Bike Lift Merupakan alatuntuk mengangkat sepeda motor dan sekaligus bisa dikatakan sebagai meja kerja. Pekerjaan servis maupun perbaikan sepeda motor sebagian besar merupakan pekerjaan yang dilakukan dibawah tangan, sehingga untuk mengerjakannya mekanik harus dengan sambil duduk atau jongkok. Jika pekerjaan seperti ini dilakukan dalam waktu yang lama, tentu saja akan menjadikan suatu situasi yang kurang nyaman bagi mekanik.
- 14. Transmission Jack Lift Transmissionjack lift yaitu alat untuk menaikan atau menurunkan transmisi kendaraan saat kendaraan diatas carlift
- 15. Engine Crane Engine Craneyaitu alat untuk menaikan atau menurunkan mesin pada saat mesin dilepas dari kendaraan.
- 16. Chain Host Sebuah hostadalah perangkat yang digunakan untuk mengangkat atau menurunkan beban mesin pada saat dilepas dari kendaraan.
- 17. Fork Lift Forklift adalahalat bantu yang digunakan untuk mengangkan beban beban berat atau bisa juga untuk memindahkan barang yang berupa kendaraan dan bisa juga seperti alat transportasi.
