Pemupukan Tanaman Otomatis Berbasis Arduino

PROYEK INSTRUMENTASI
PEMUPUKAN TANAMAN OTOMATIS BERBASIS ARDUINO UNO
MENGGUNAKAN SENSOR KELEMBABAN YL-69

TERIMA KASIH KEPADA DOSEN
INSTRUMENTASI
Nama Sebagai
C. Bambang Dwi Kuncoro, ST., MT. Pembimbing dan Dosen
Muhammad Arman, ST., S.Psi., M.Eng. Dosen
Ary Surjanto, ST., MT. Dosen
Drs. Ismail Wellid, MT. Dosen

TITO RIYANTO
(151611030)
Fabia Febriyanti
(151611008)
Reynaldi
Dermawan
(151611023)
DIBUAT OLEH

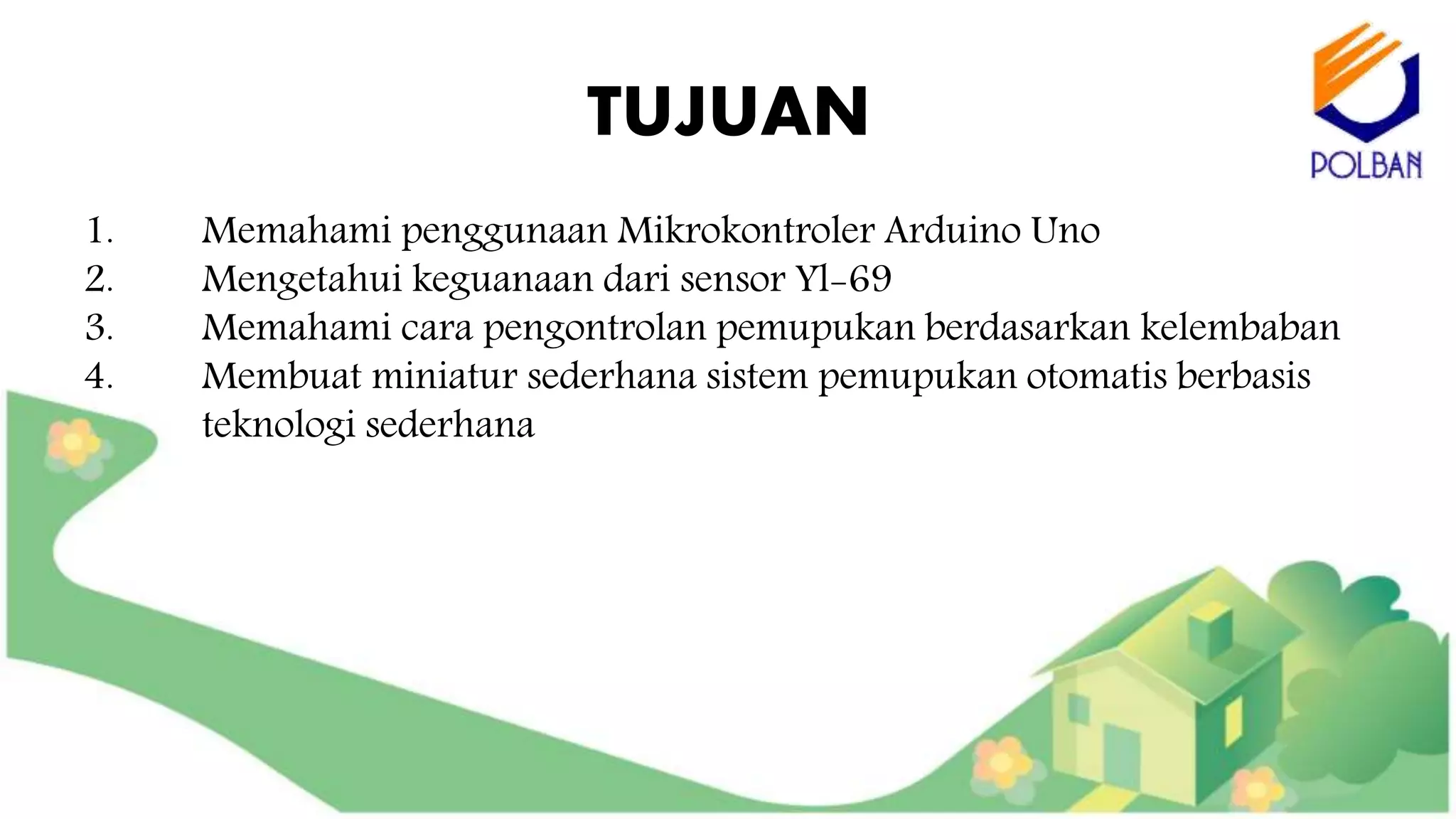

TUJUAN
1. Memahami penggunaan Mikrokontroler Arduino Uno
2. Mengetahui keguanaan dari sensor Yl-69
3. Memahami cara pengontrolan pemupukan berdasarkan kelembaban
4. Membuat miniatur sederhana sistem pemupukan otomatis berbasis
teknologi sederhana

RENCANA1
SKEMA PROSES2
KOMPONEN3
RANCANG BANGUN4

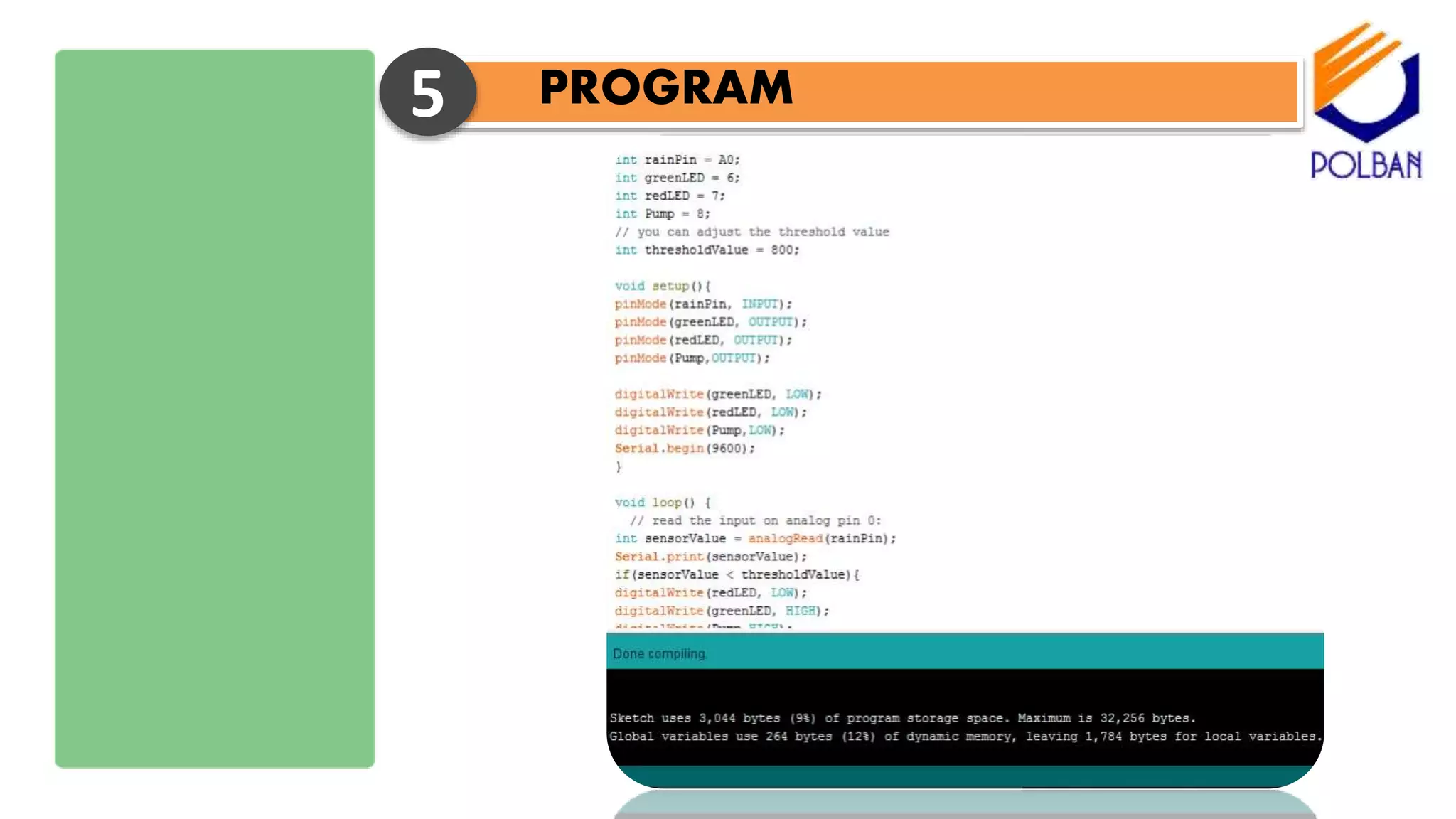

PROGRAM5
TOPIK
WIRING6

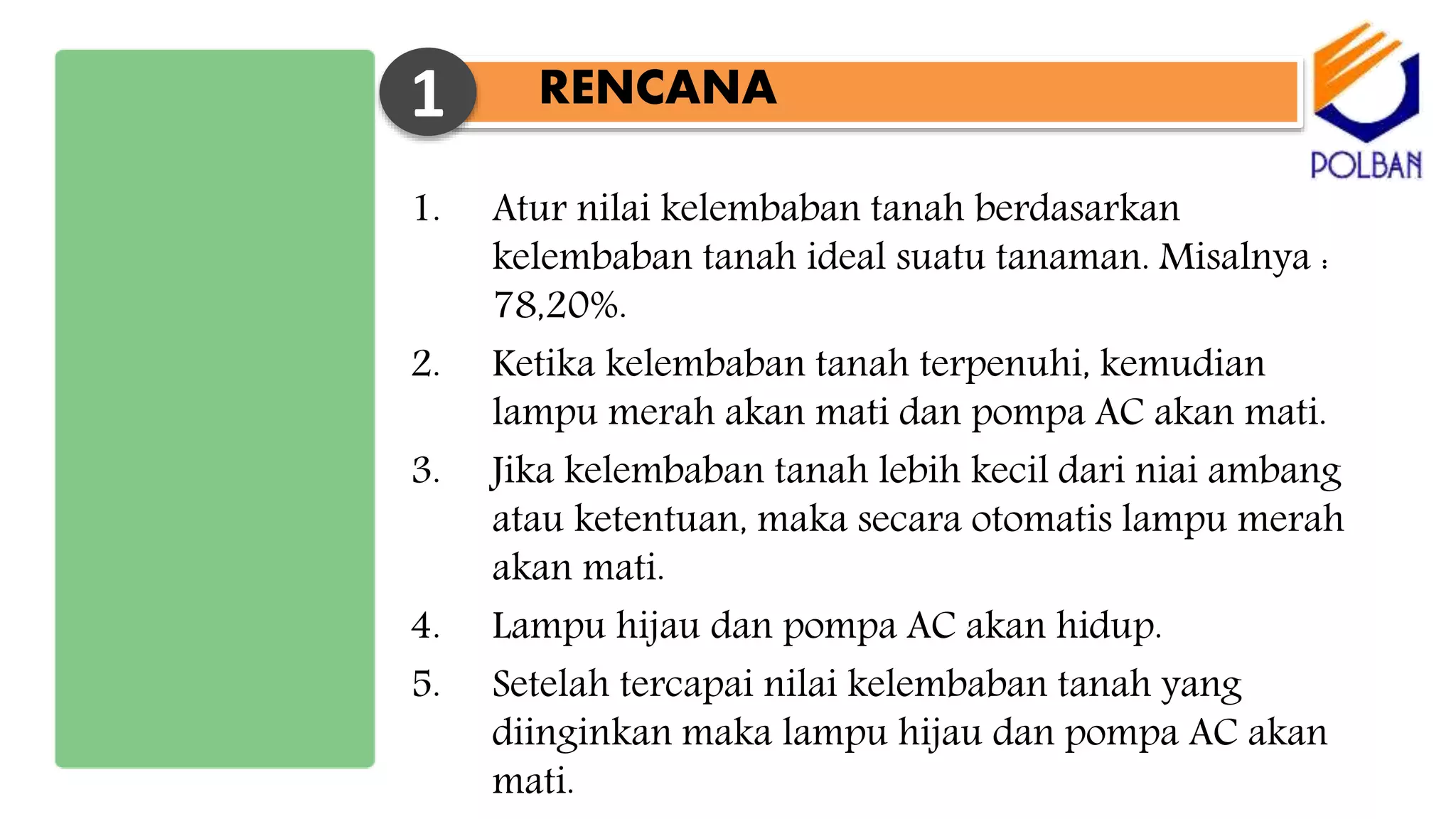

1. Atur nilai kelembaban tanah berdasarkan
kelembaban tanah ideal suatu tanaman. Misalnya :
78,20%.
2. Ketika kelembaban tanah terpenuhi, kemudian
lampu merah akan mati dan pompa AC akan mati.
3. Jika kelembaban tanah lebih kecil dari niai ambang
atau ketentuan, maka secara otomatis lampu merah
akan mati.
4. Lampu hijau dan pompa AC akan hidup.
5. Setelah tercapai nilai kelembaban tanah yang
diinginkan maka lampu hijau dan pompa AC akan
mati.
RENCANA1

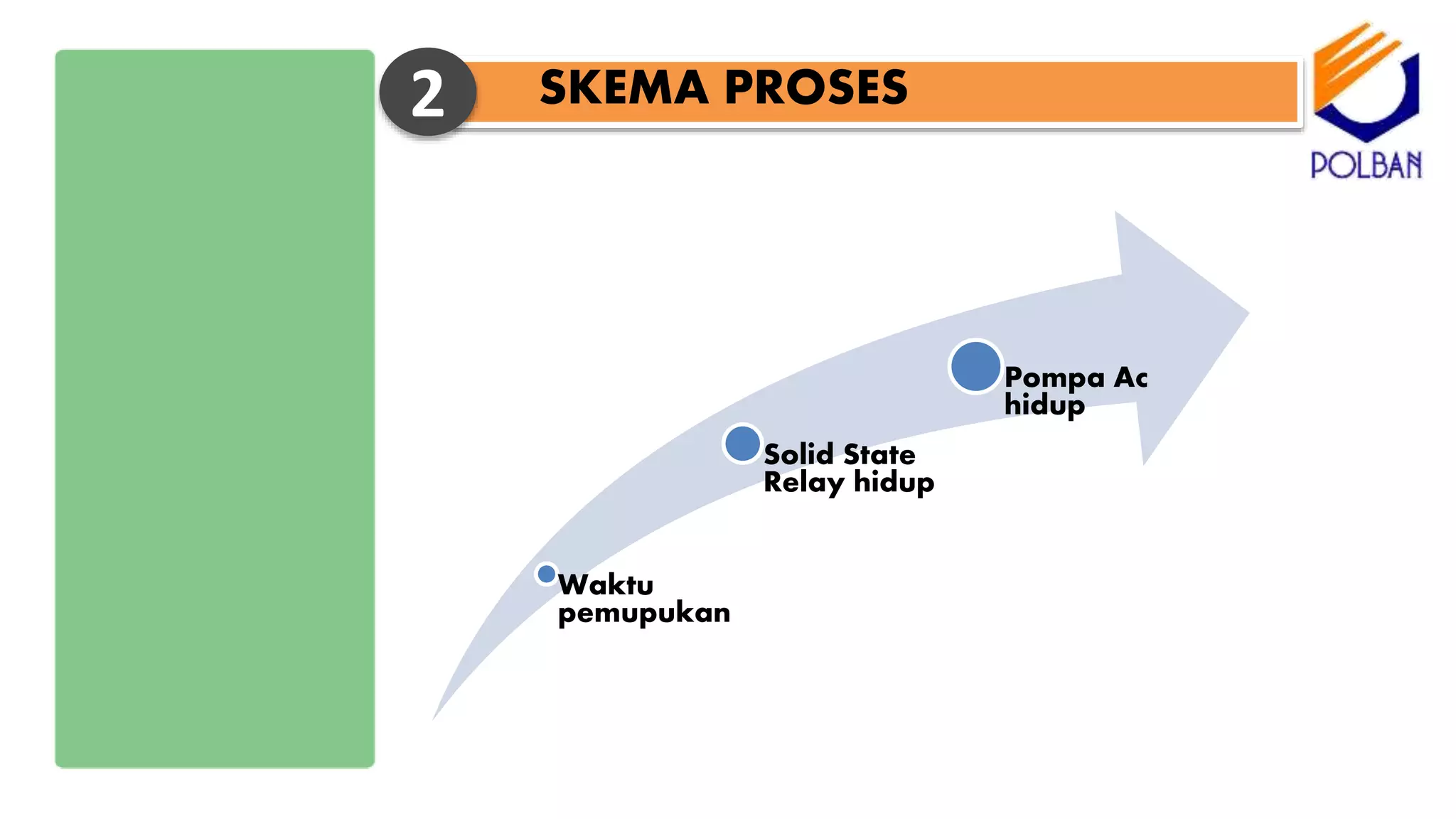

SKEMA PROSES2
Waktu
pemupukan
Solid State
Relay hidup
Pompa Ac
hidup

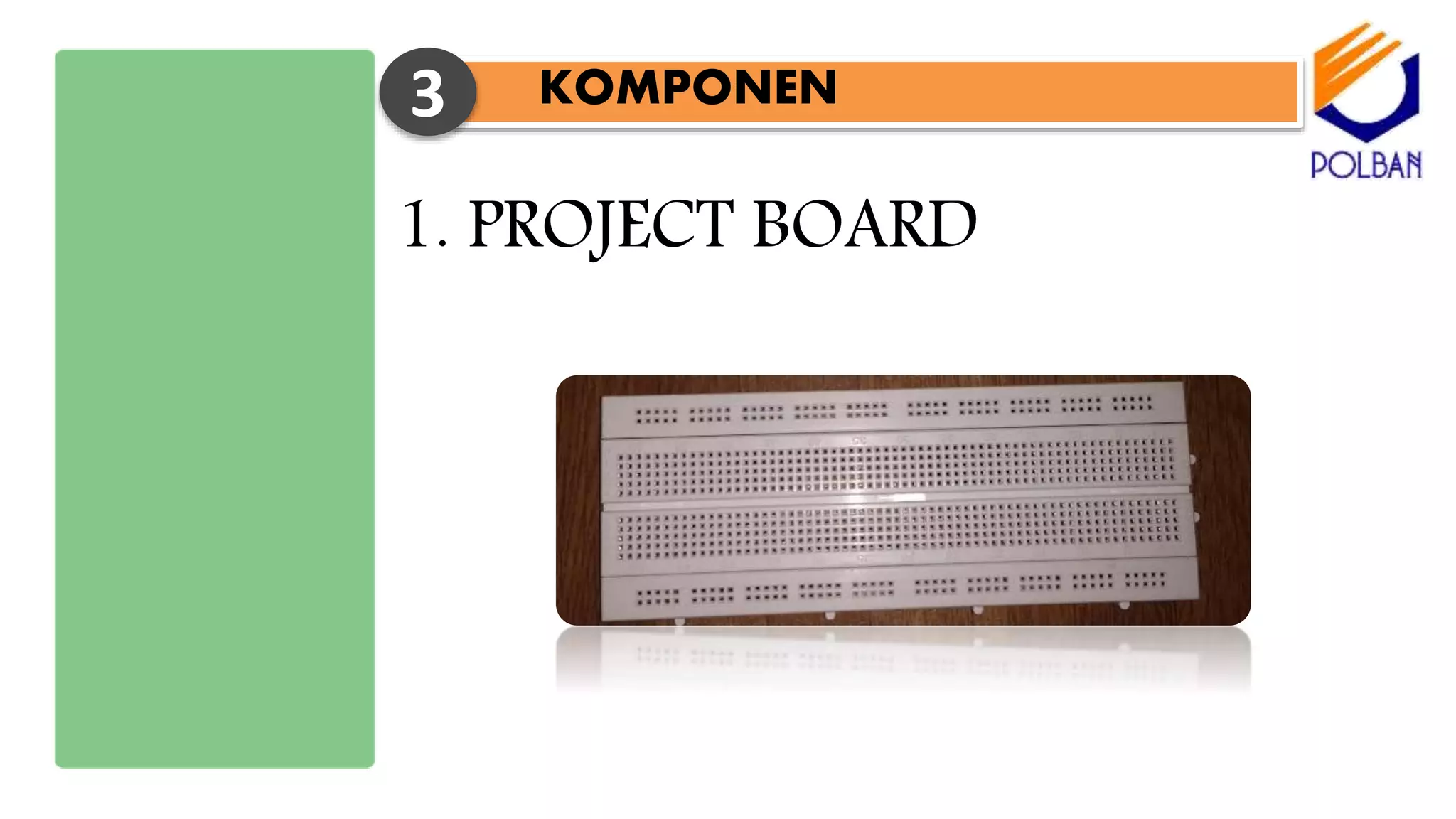

KOMPONEN3

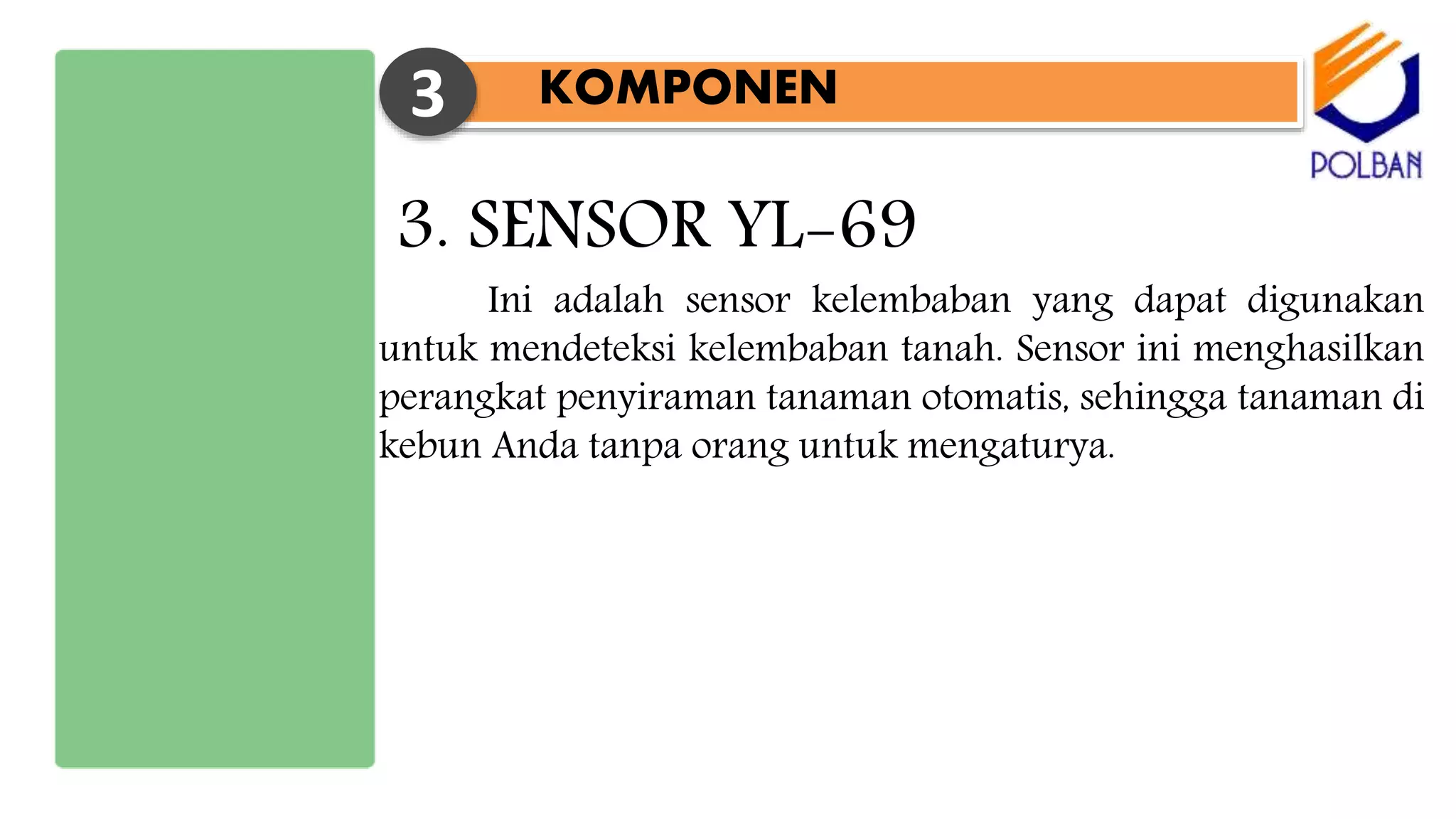

3. SENSOR YL-69
Ini adalah sensor kelembaban yang dapat digunakan
untuk mendeteksi kelembaban tanah. Sensor ini menghasilkan
perangkat penyiraman tanaman otomatis, sehingga tanaman di
kebun Anda tanpa orang untuk mengaturya.

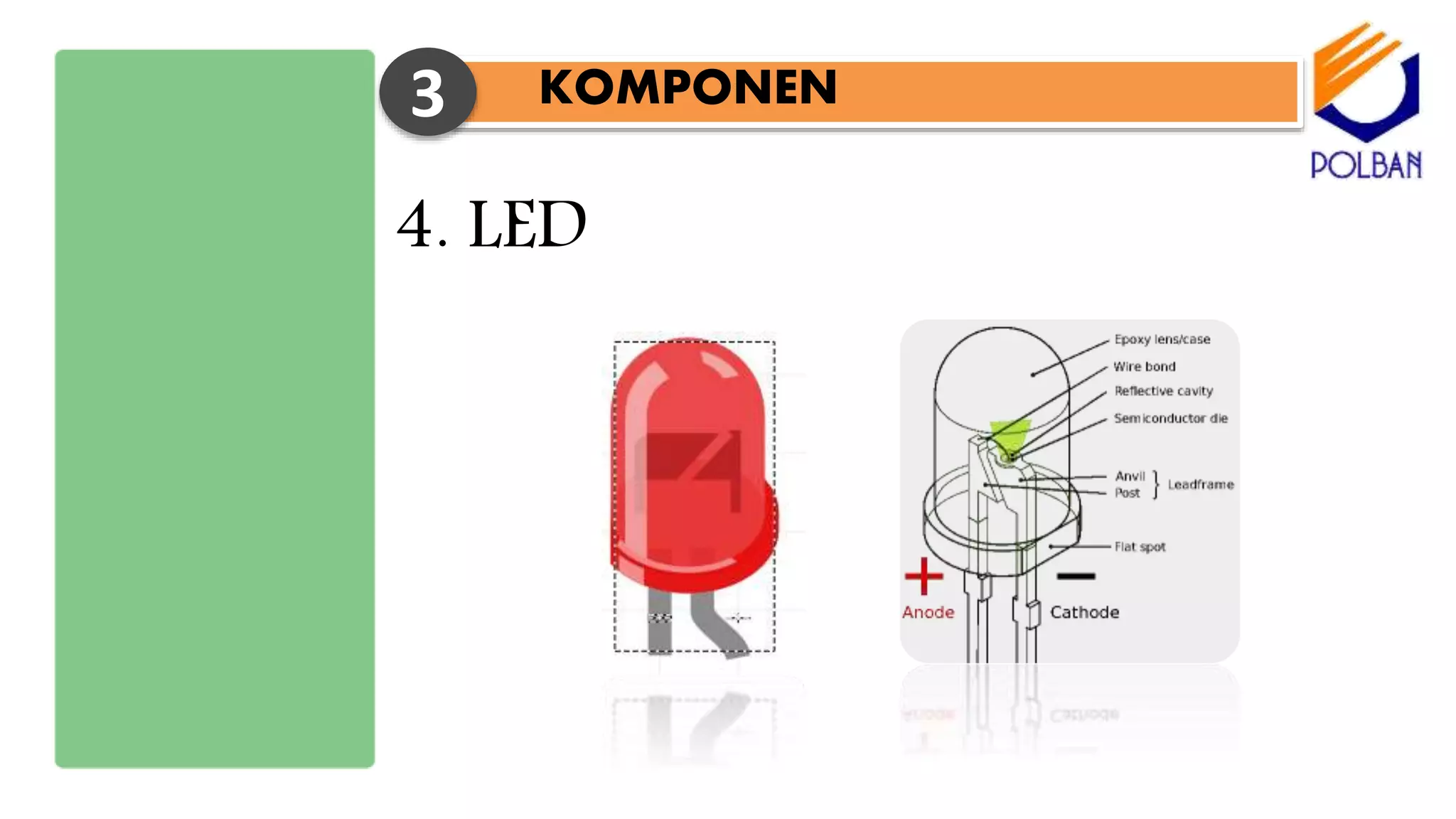

KOMPONEN3

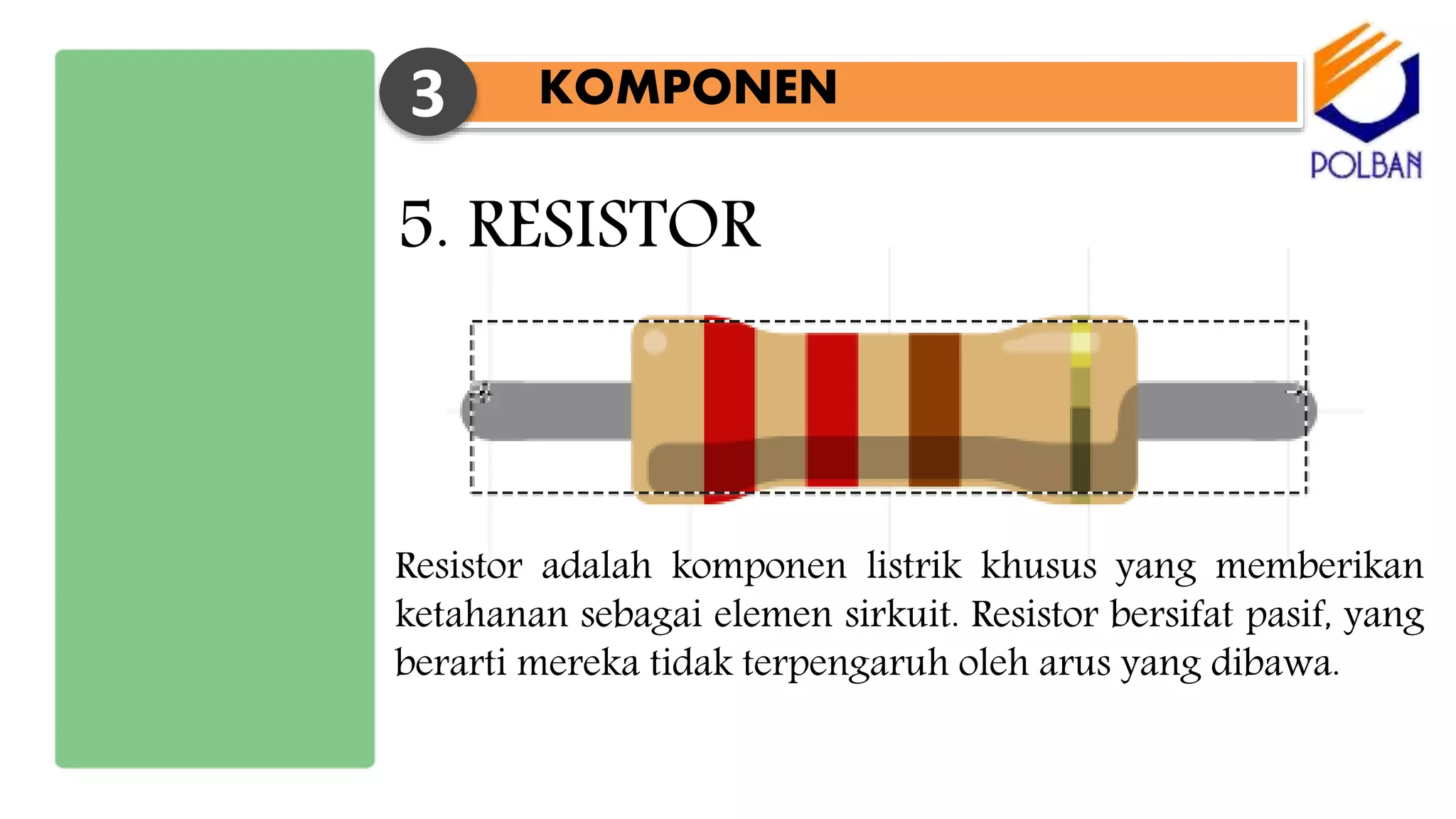

5. RESISTOR
Resistor adalah komponen listrik khusus yang memberikan
ketahanan sebagai elemen sirkuit. Resistor bersifat pasif, yang
berarti mereka tidak terpengaruh oleh arus yang dibawa.

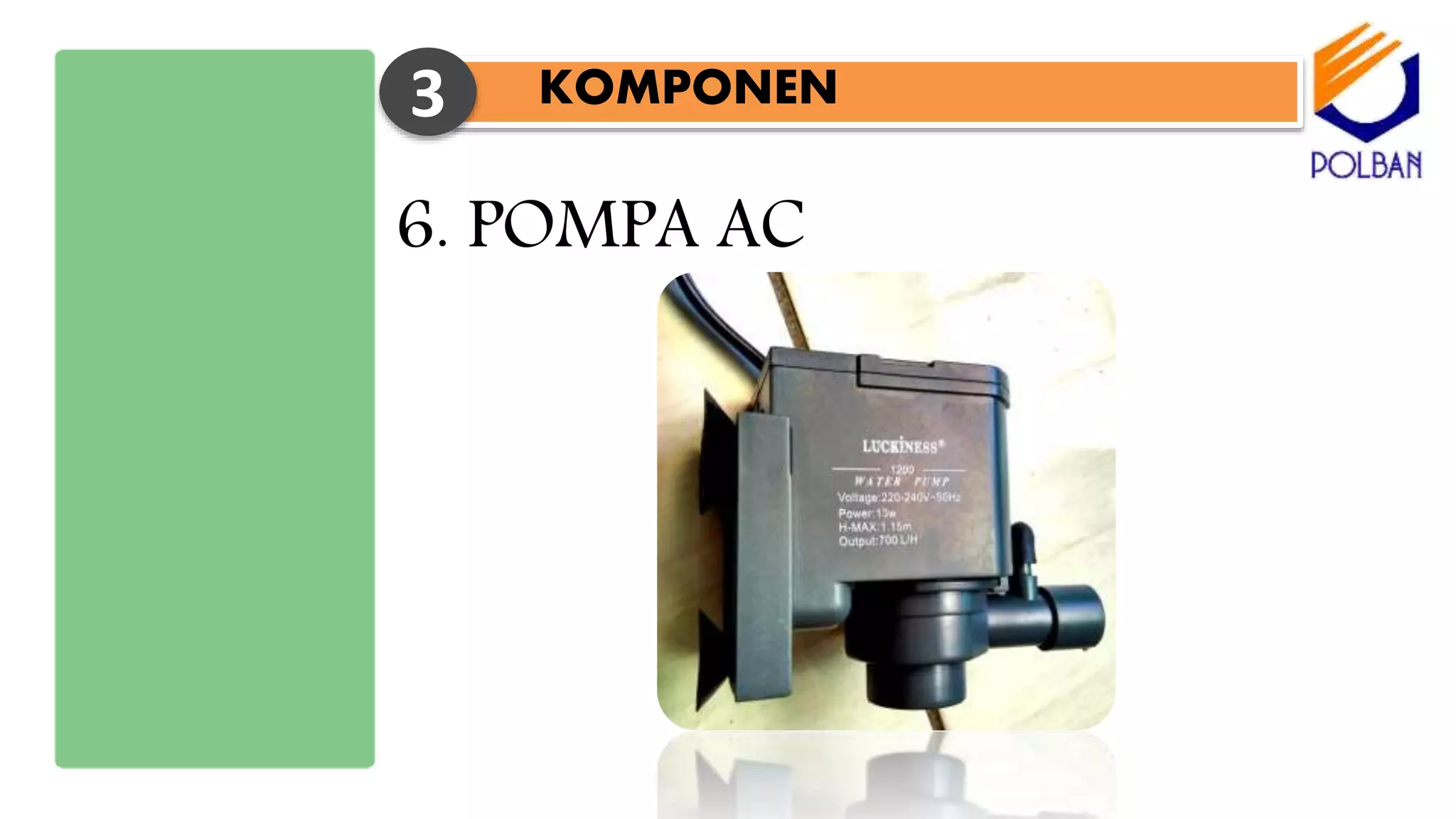

KOMPONEN3

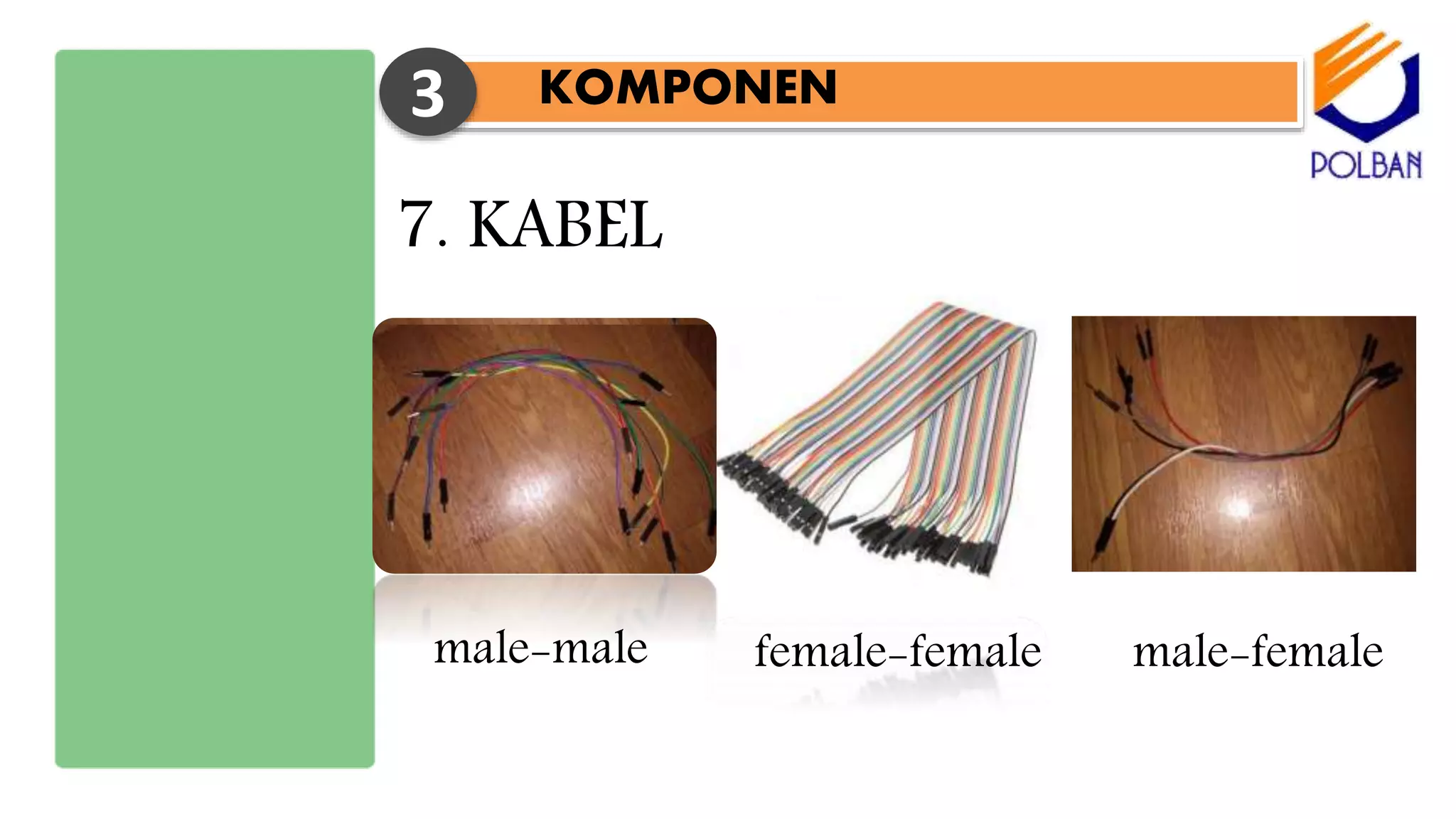

7. KABEL
male-male female-female male-female

KOMPONEN3

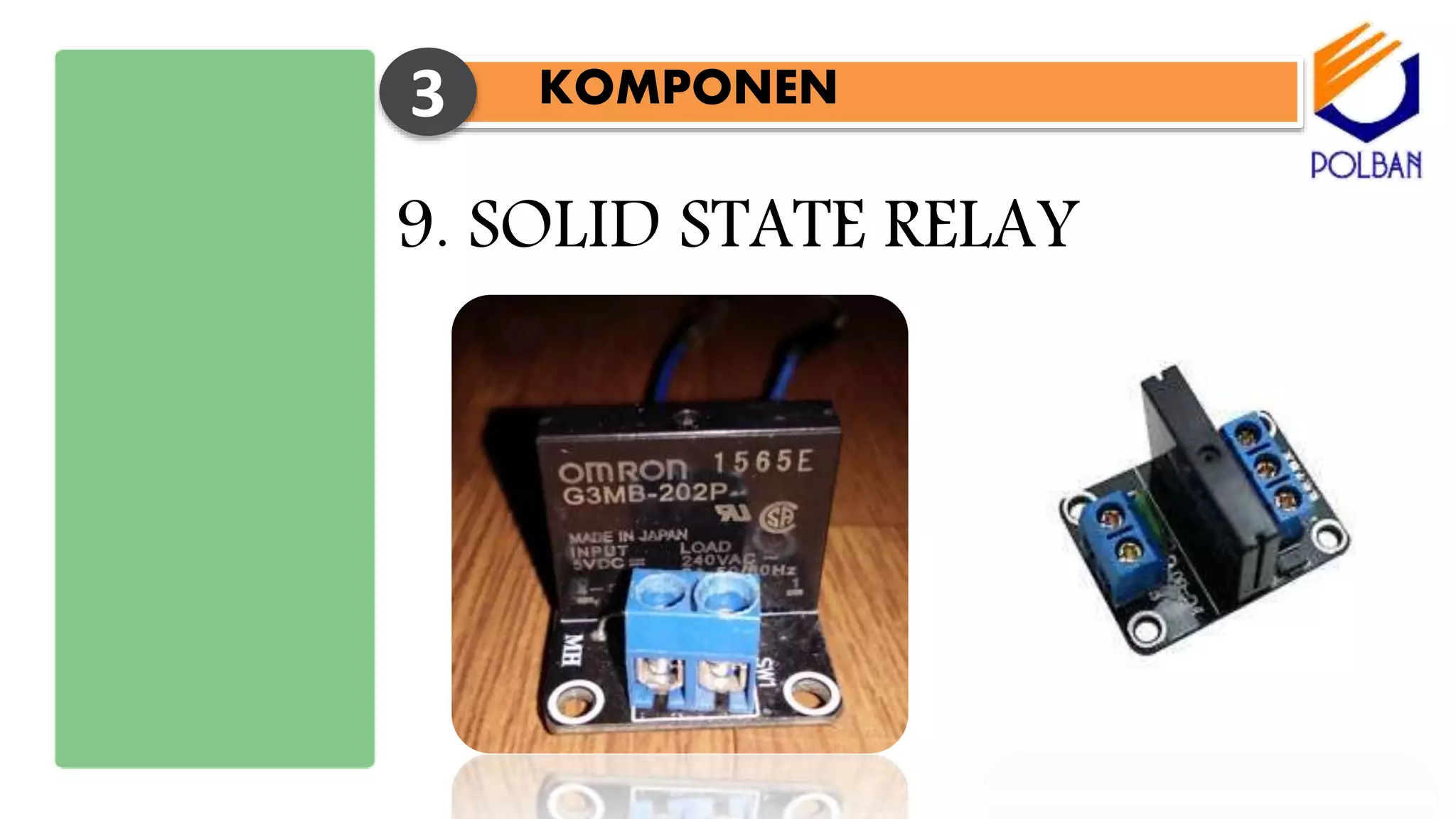

9. SOLID STATE RELAY

KOMPONEN3

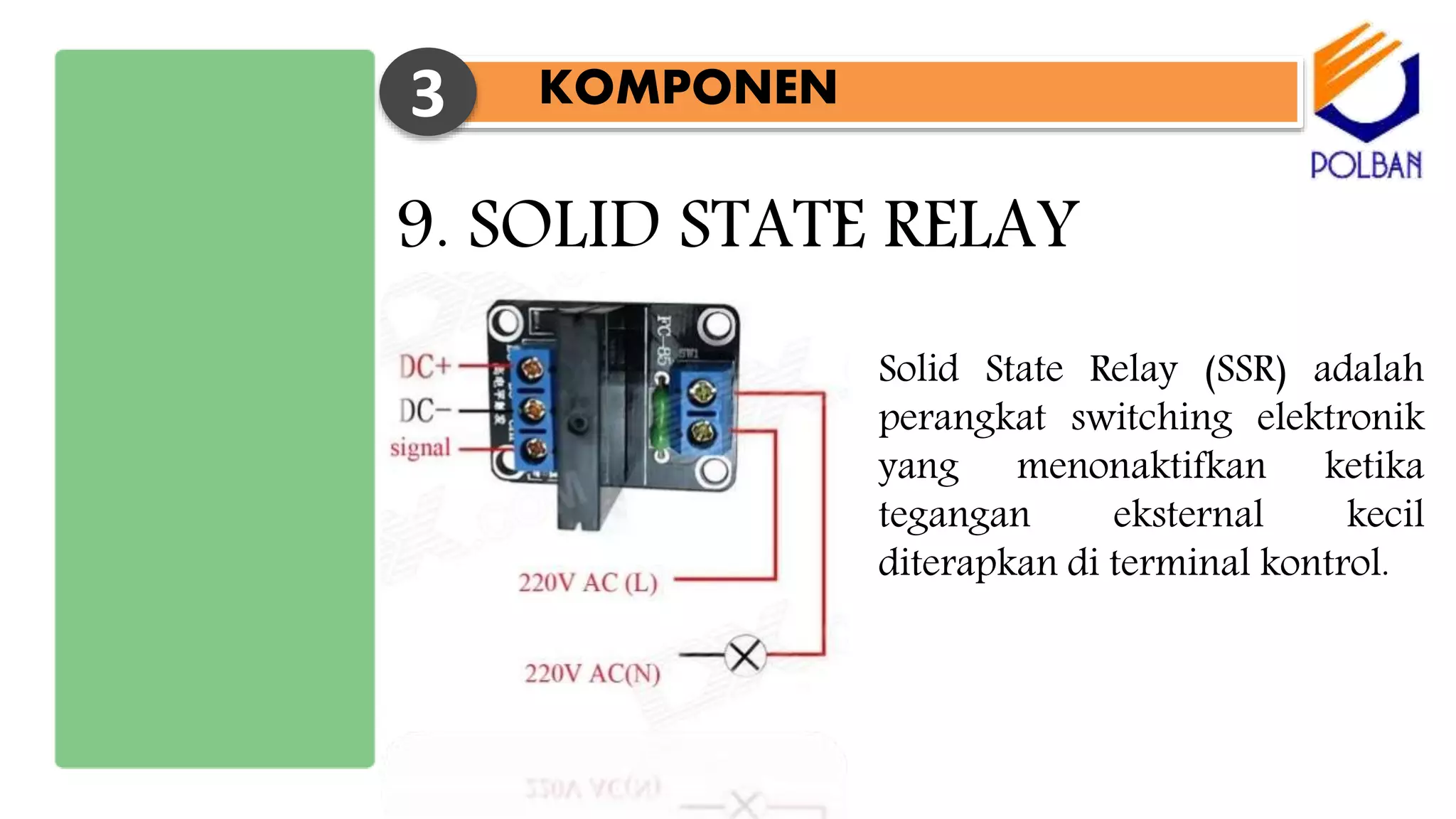

9. SOLID STATE RELAY
Solid State Relay (SSR) adalah
perangkat switching elektronik
yang menonaktifkan ketika
tegangan eksternal kecil
diterapkan di terminal kontrol.

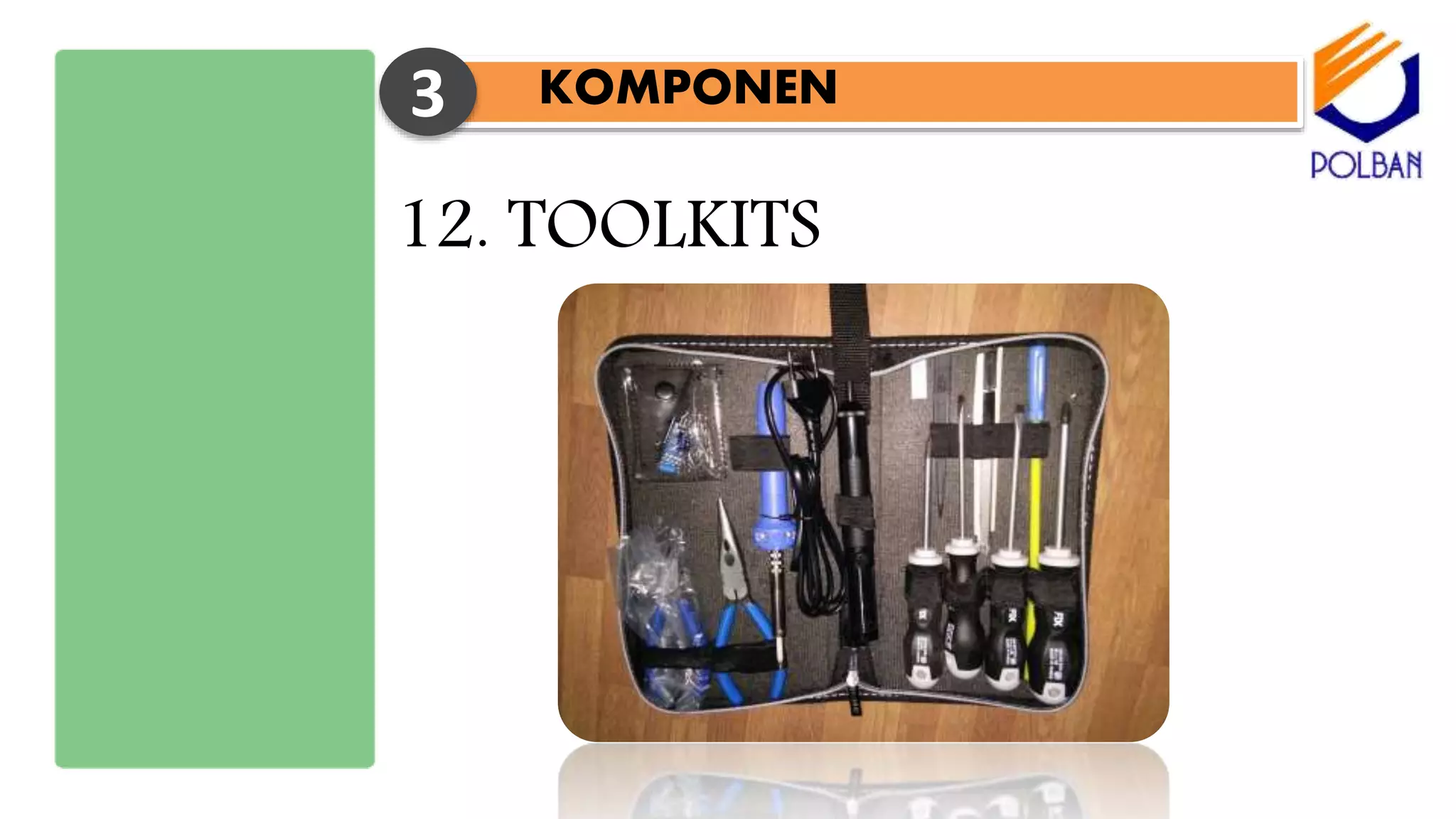

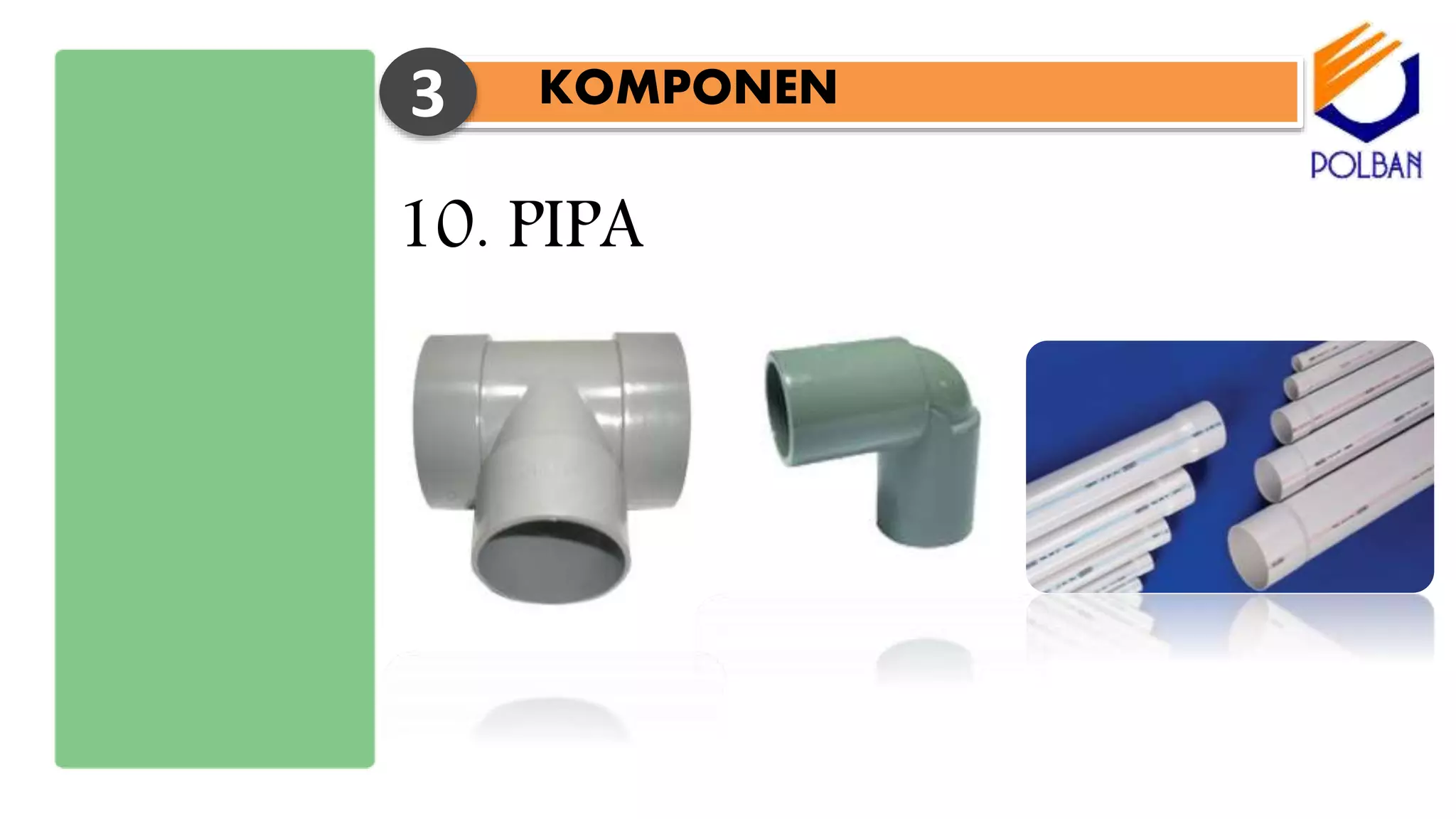

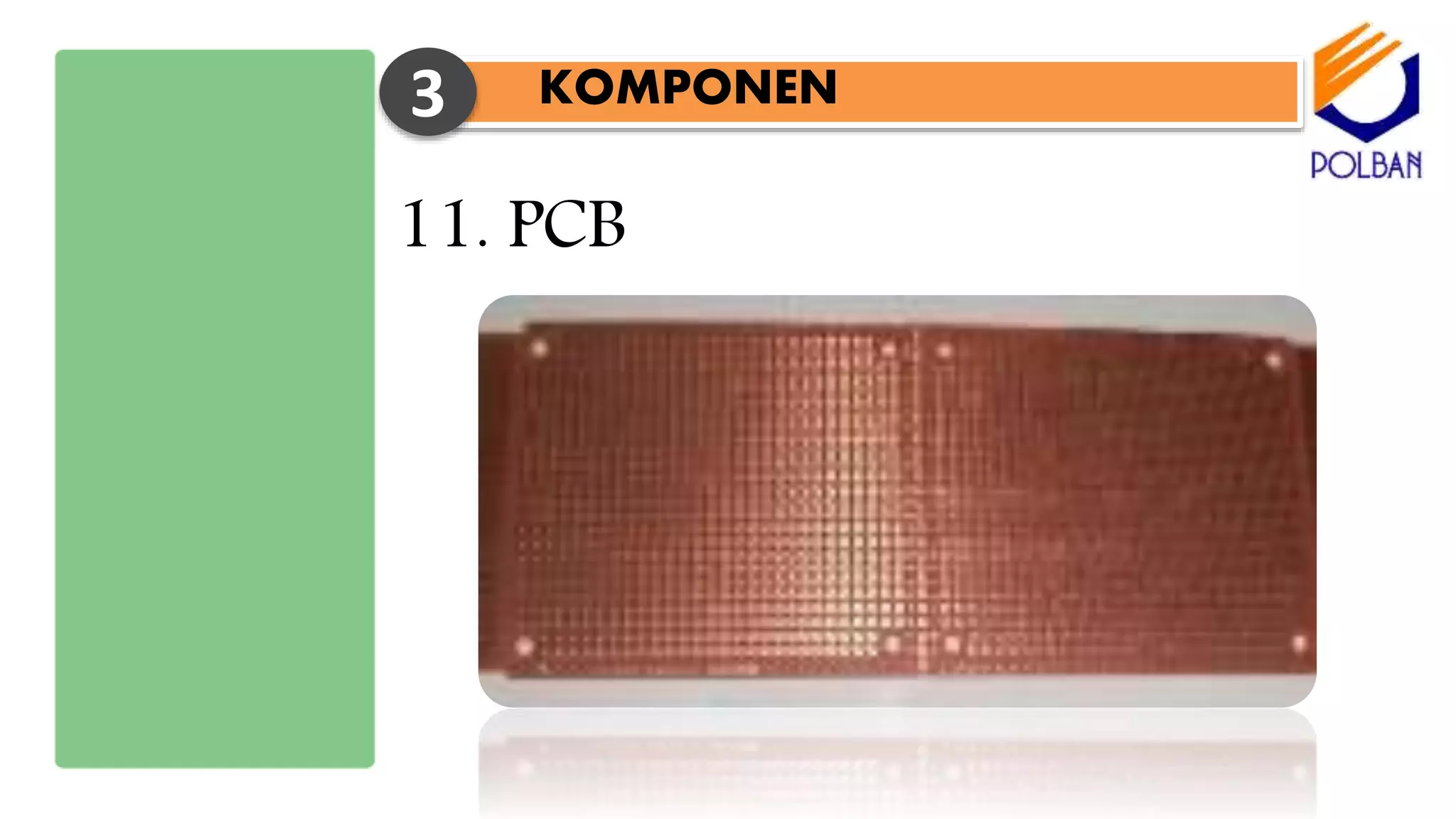

KOMPONEN3
14. OBJEK TANAMAN SELEDRI
Type of Plant
Division : Spermatophyta
Sub Division : Angiospermae
Class : Dicotyledonae
Familly : Apiaceae
Genus : Apium
Spesies :Apium Greveolens

KOMPONEN3

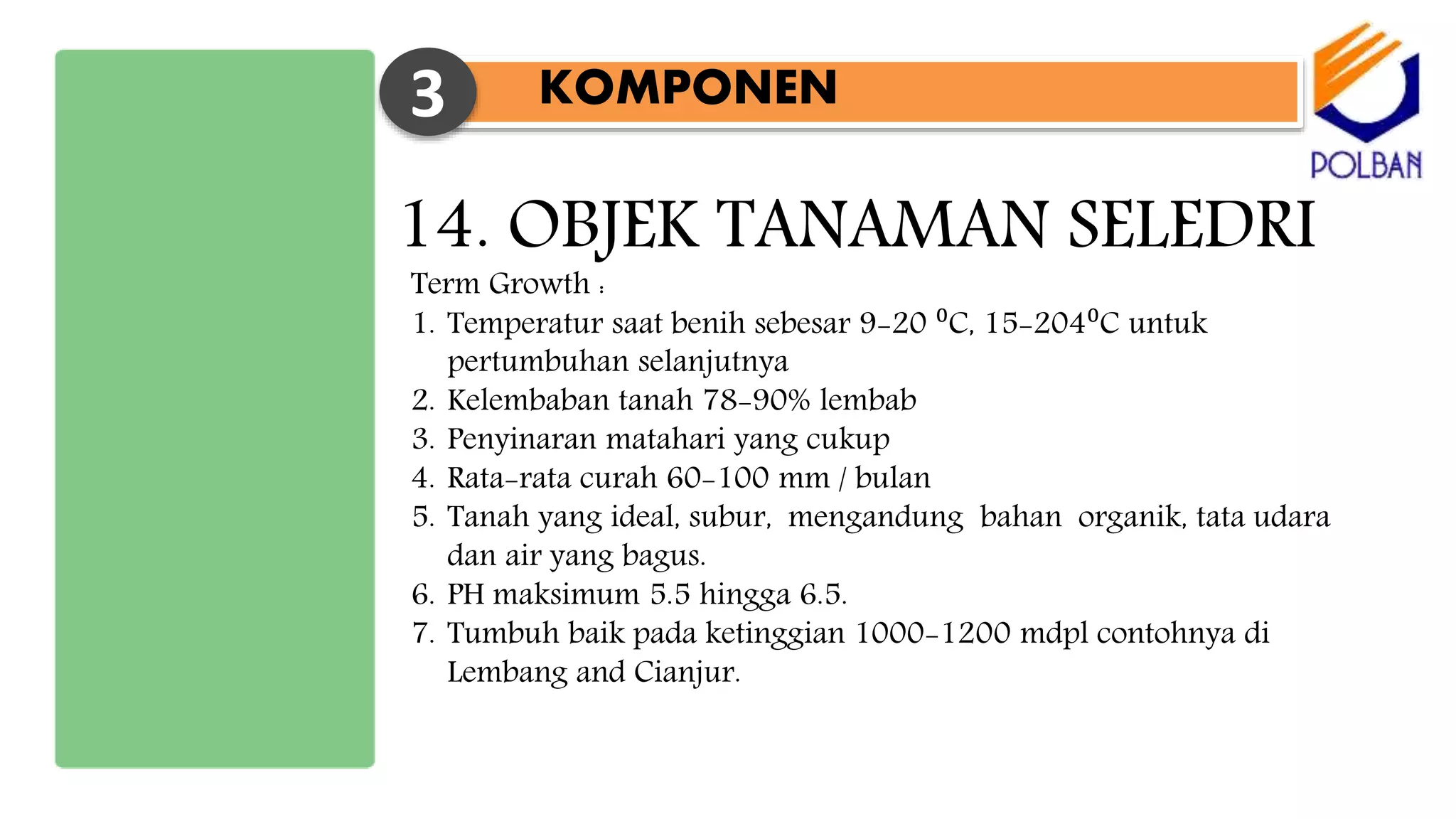

14. OBJEK TANAMAN SELEDRI
Term Growth :
1. Temperatur saat benih sebesar 9-20 ⁰C, 15-204⁰C untuk
pertumbuhan selanjutnya
2. Kelembaban tanah 78-90% lembab
3. Penyinaran matahari yang cukup
4. Rata-rata curah 60-100 mm / bulan
5. Tanah yang ideal, subur, mengandung bahan organik, tata udara
dan air yang bagus.
6. PH maksimum 5.5 hingga 6.5.
7. Tumbuh baik pada ketinggian 1000-1200 mdpl contohnya di
Lembang and Cianjur.

KOMPONEN3

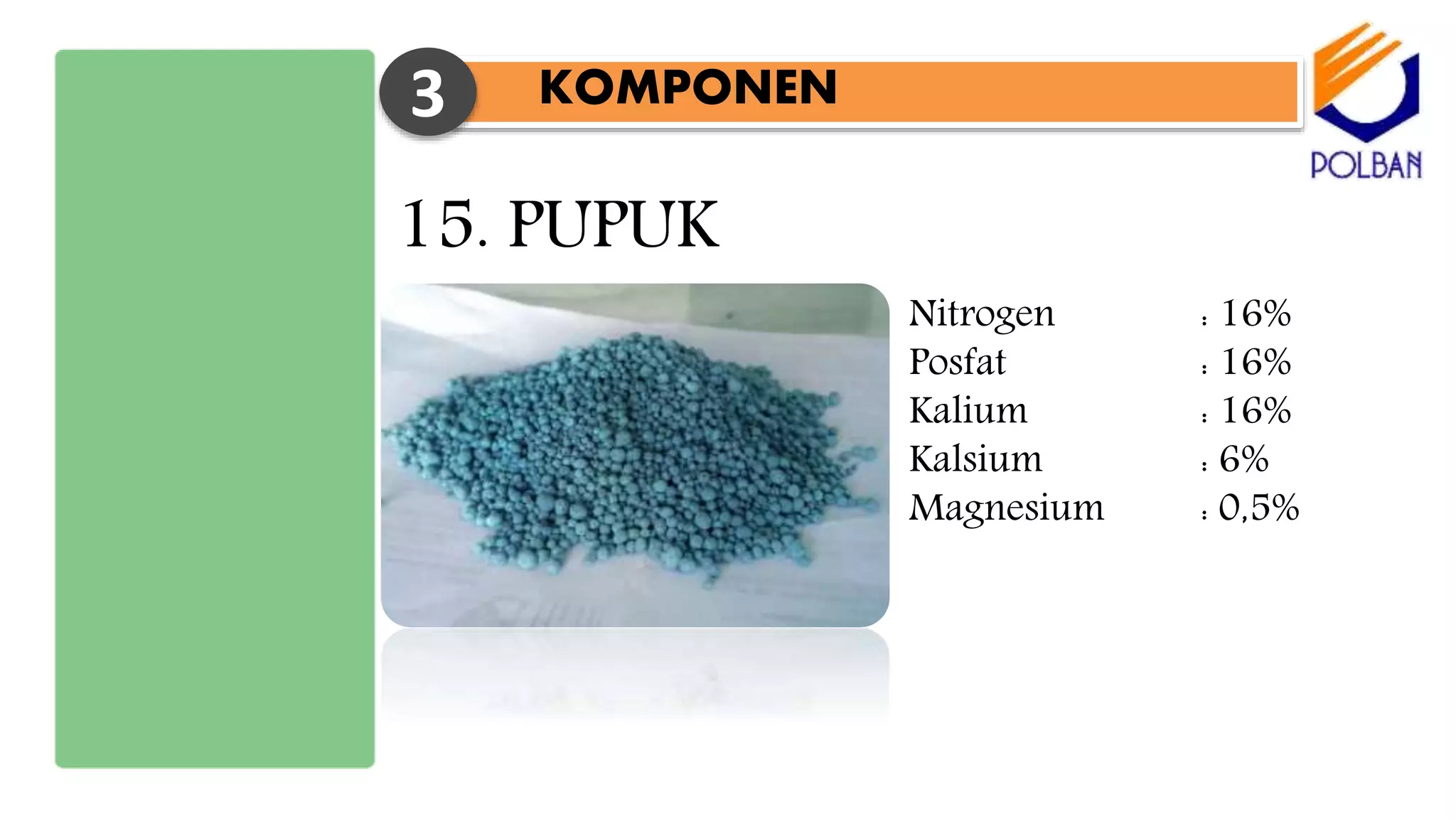

15. PUPUK
Nitrogen : 16%
Posfat : 16%
Kalium : 16%
Kalsium : 6%
Magnesium : 0,5%

KOMPONEN3

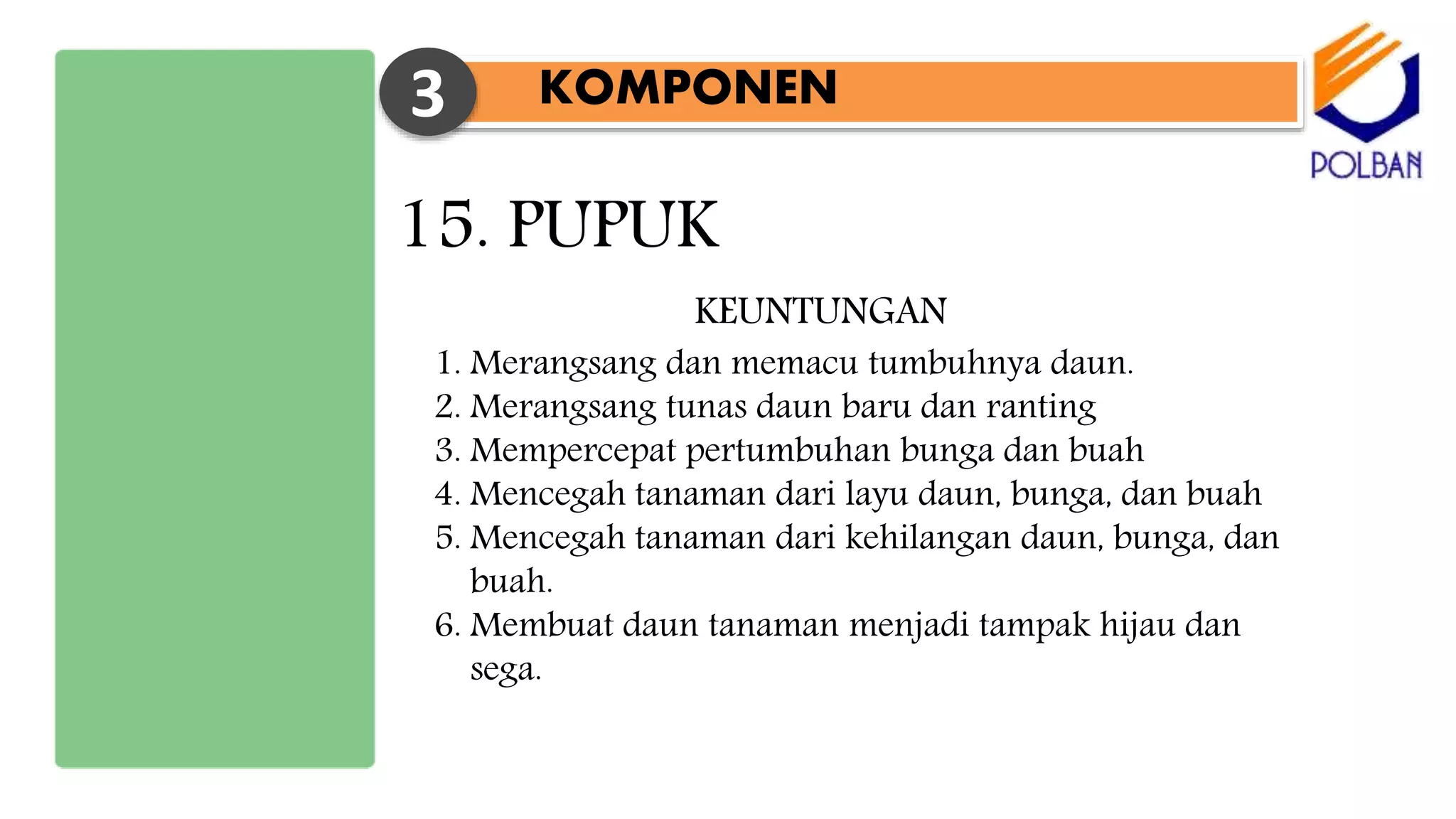

15. PUPUK
1. Merangsang dan memacu tumbuhnya daun.
2. Merangsang tunas daun baru dan ranting
3. Mempercepat pertumbuhan bunga dan buah
4. Mencegah tanaman dari layu daun, bunga, dan buah
5. Mencegah tanaman dari kehilangan daun, bunga, dan
buah.
6. Membuat daun tanaman menjadi tampak hijau dan
sega.
KEUNTUNGAN

RANCANG BANGUN4

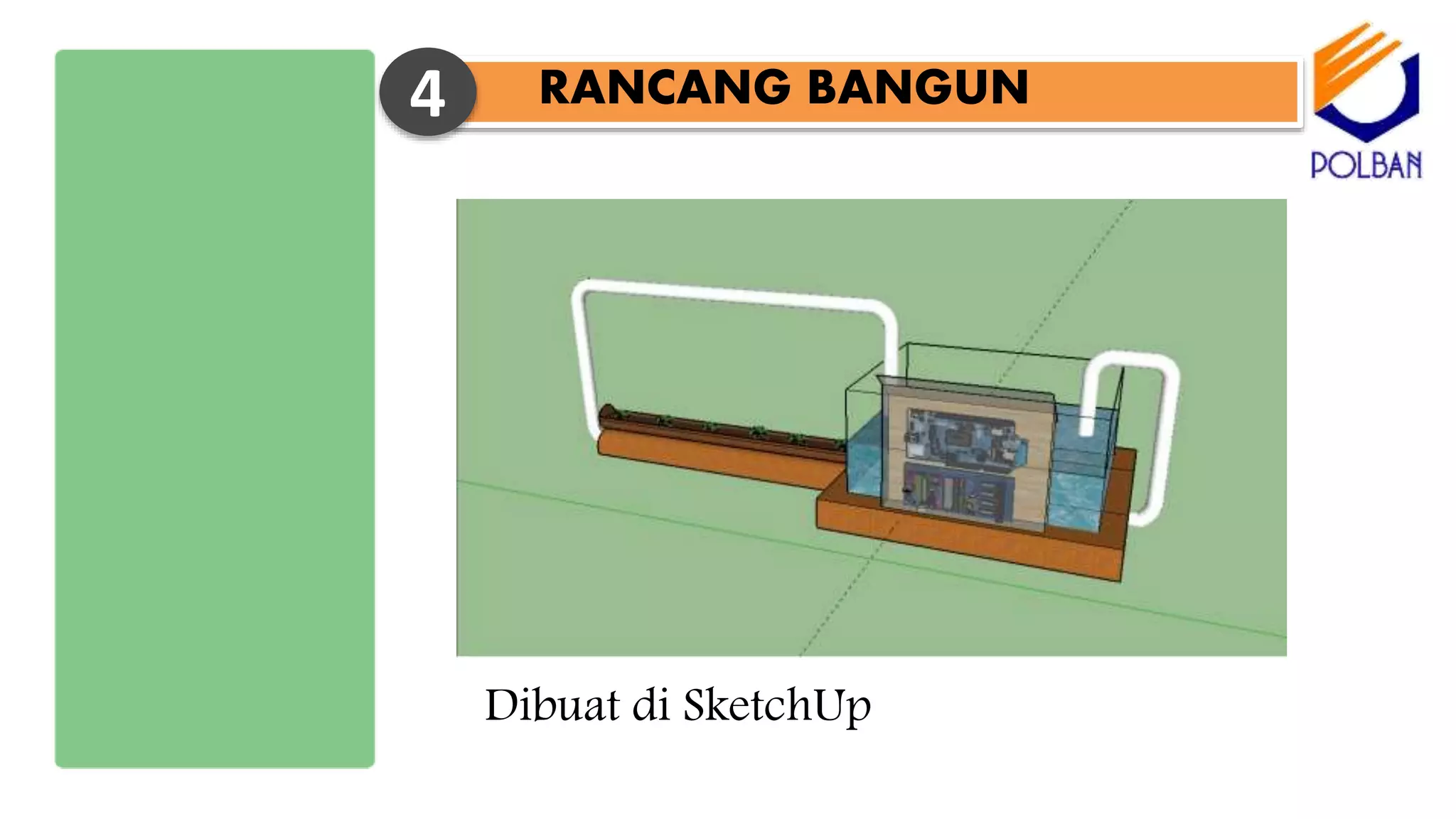

Dibuat di SketchUp

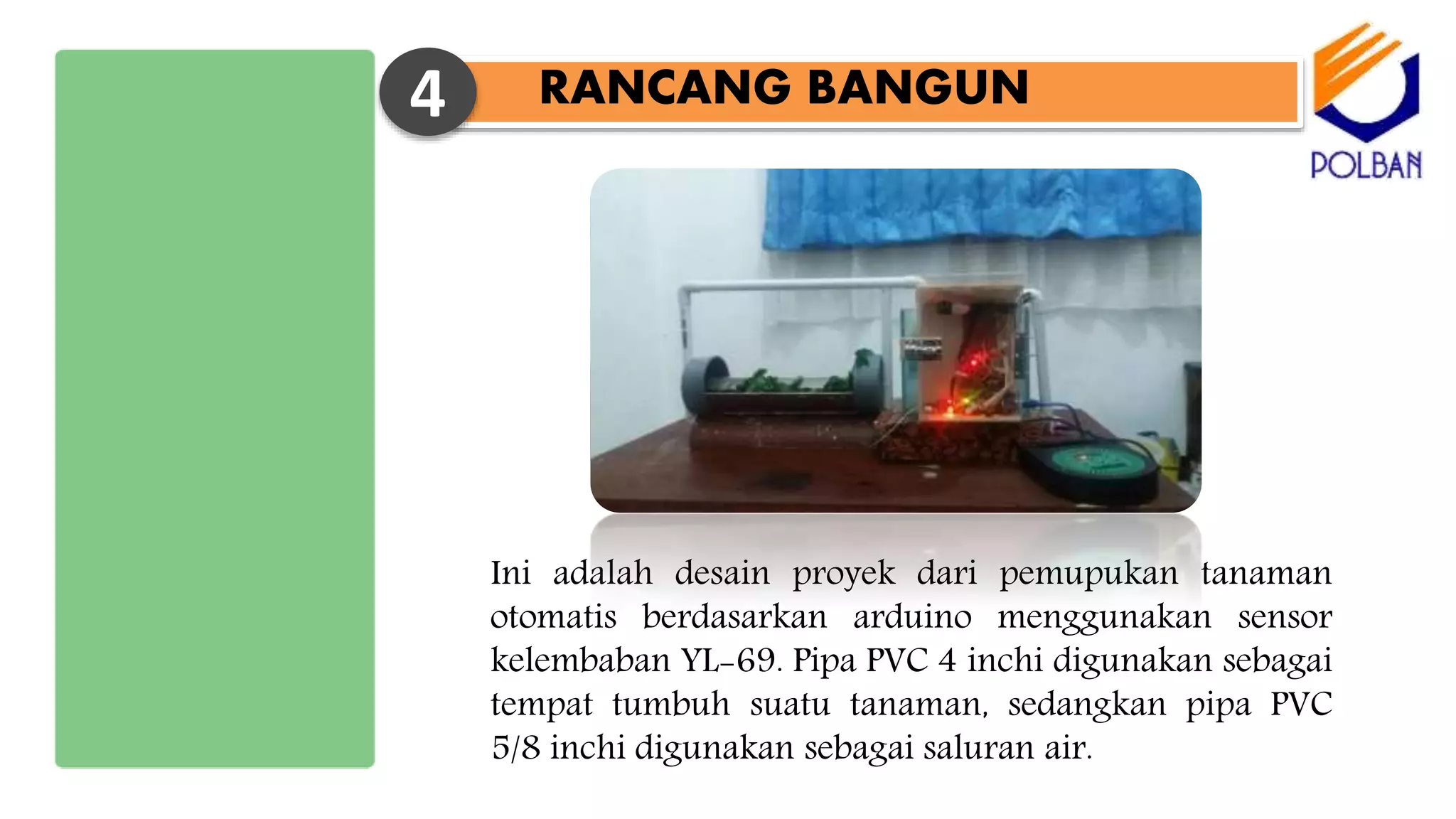

RANCANG BANGUN4
Ini adalah desain proyek dari pemupukan tanaman
otomatis berdasarkan arduino menggunakan sensor
kelembaban YL-69. Pipa PVC 4 inchi digunakan sebagai
tempat tumbuh suatu tanaman, sedangkan pipa PVC
5/8 inchi digunakan sebagai saluran air.

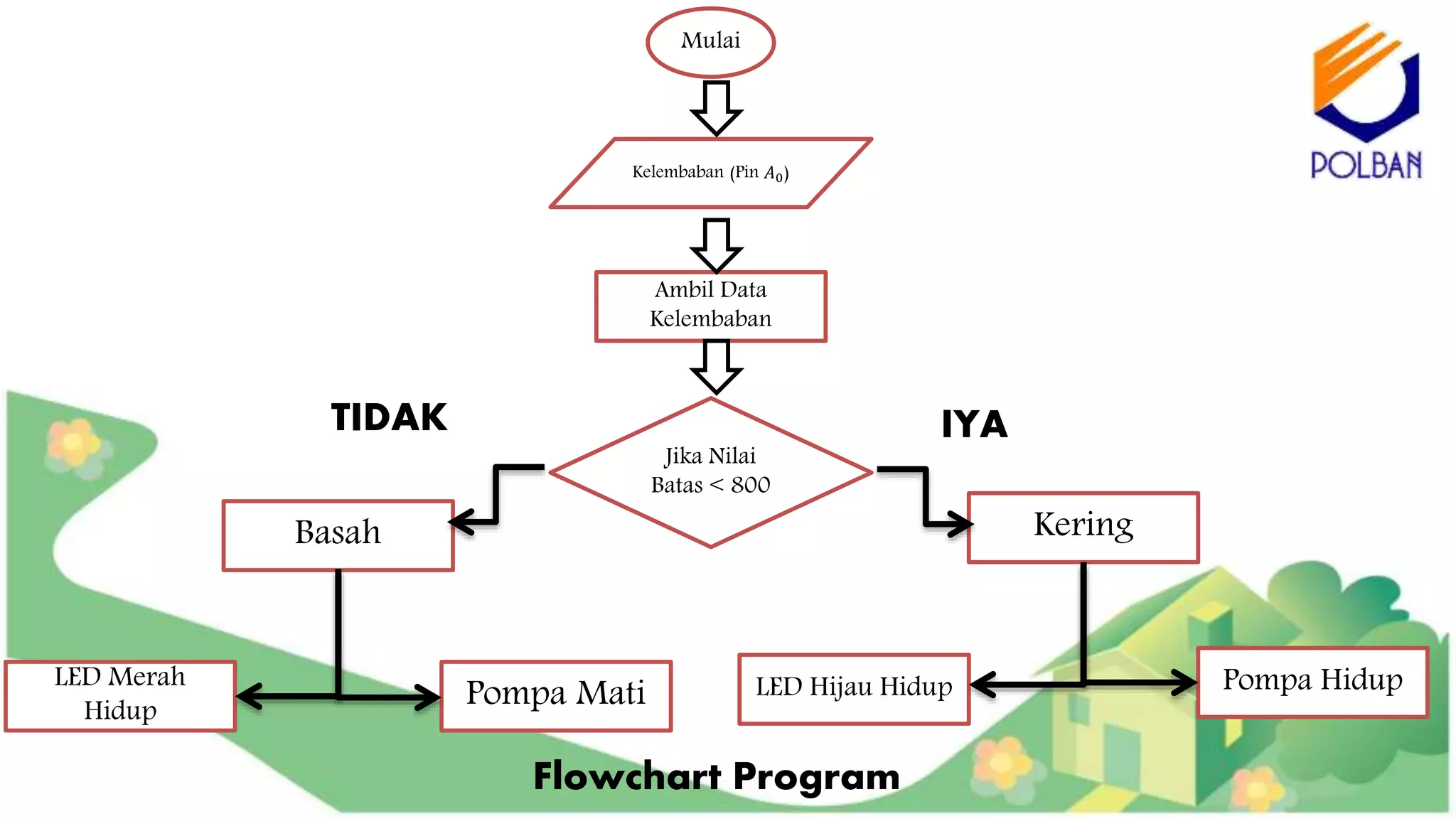

Mulai
Kelembaban (Pin 𝐴0)
Ambil Data
Kelembaban
Jika Nilai
Batas < 800
LED Hijau Hidup
Kering
Pompa Hidup
Basah
LED Merah
Hidup
Pompa Mati
IYATIDAK
Flowchart Program

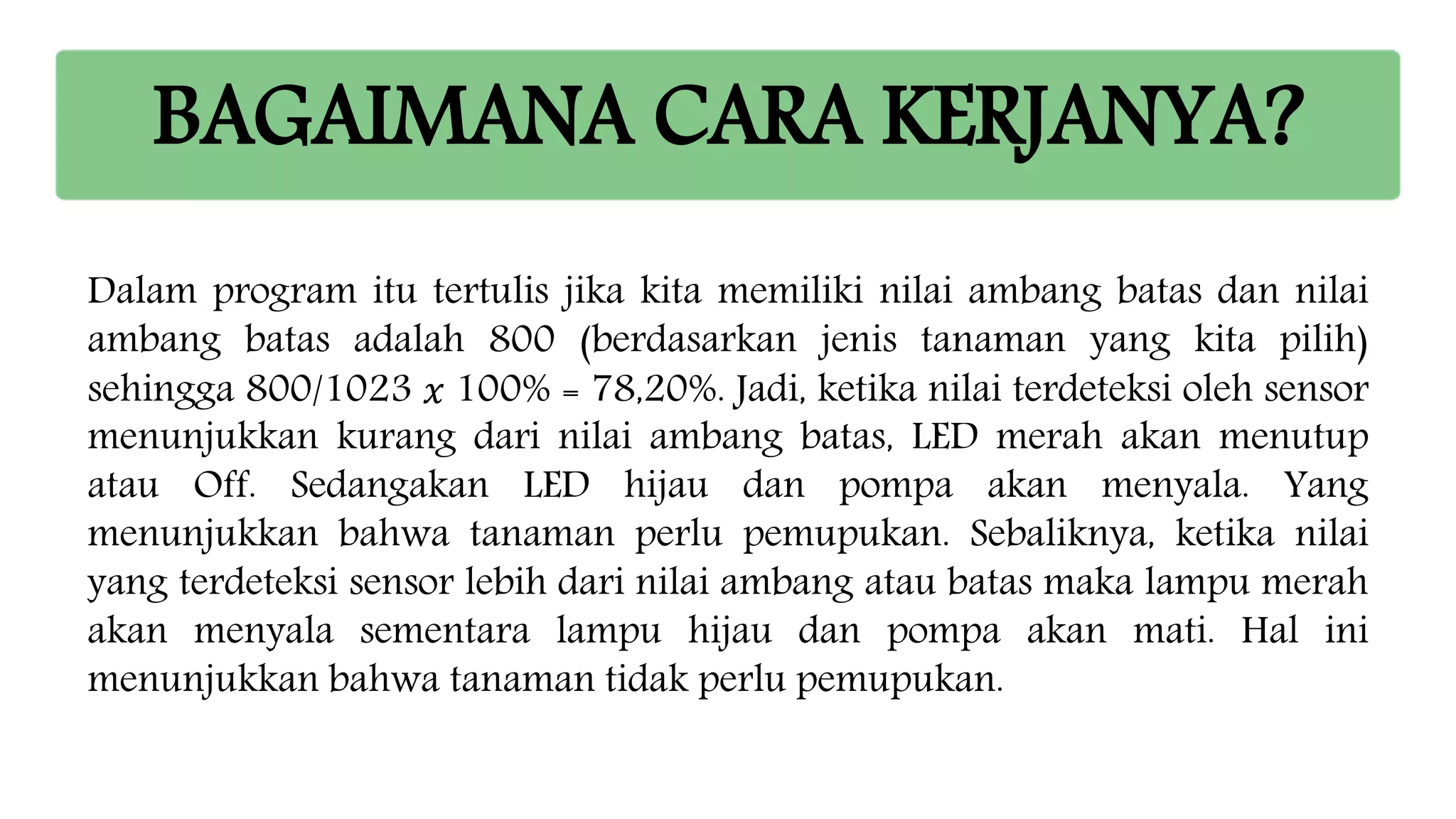

BAGAIMANA CARA KERJANYA?
Dalam program itu tertulis jika kita memiliki nilai ambang batas dan nilai
ambang batas adalah 800 (berdasarkan jenis tanaman yang kita pilih)
sehingga 800/1023 𝑥 100% = 78,20%. Jadi, ketika nilai terdeteksi oleh sensor
menunjukkan kurang dari nilai ambang batas, LED merah akan menutup
atau Off. Sedangakan LED hijau dan pompa akan menyala. Yang
menunjukkan bahwa tanaman perlu pemupukan. Sebaliknya, ketika nilai
yang terdeteksi sensor lebih dari nilai ambang atau batas maka lampu merah
akan menyala sementara lampu hijau dan pompa akan mati. Hal ini
menunjukkan bahwa tanaman tidak perlu pemupukan.

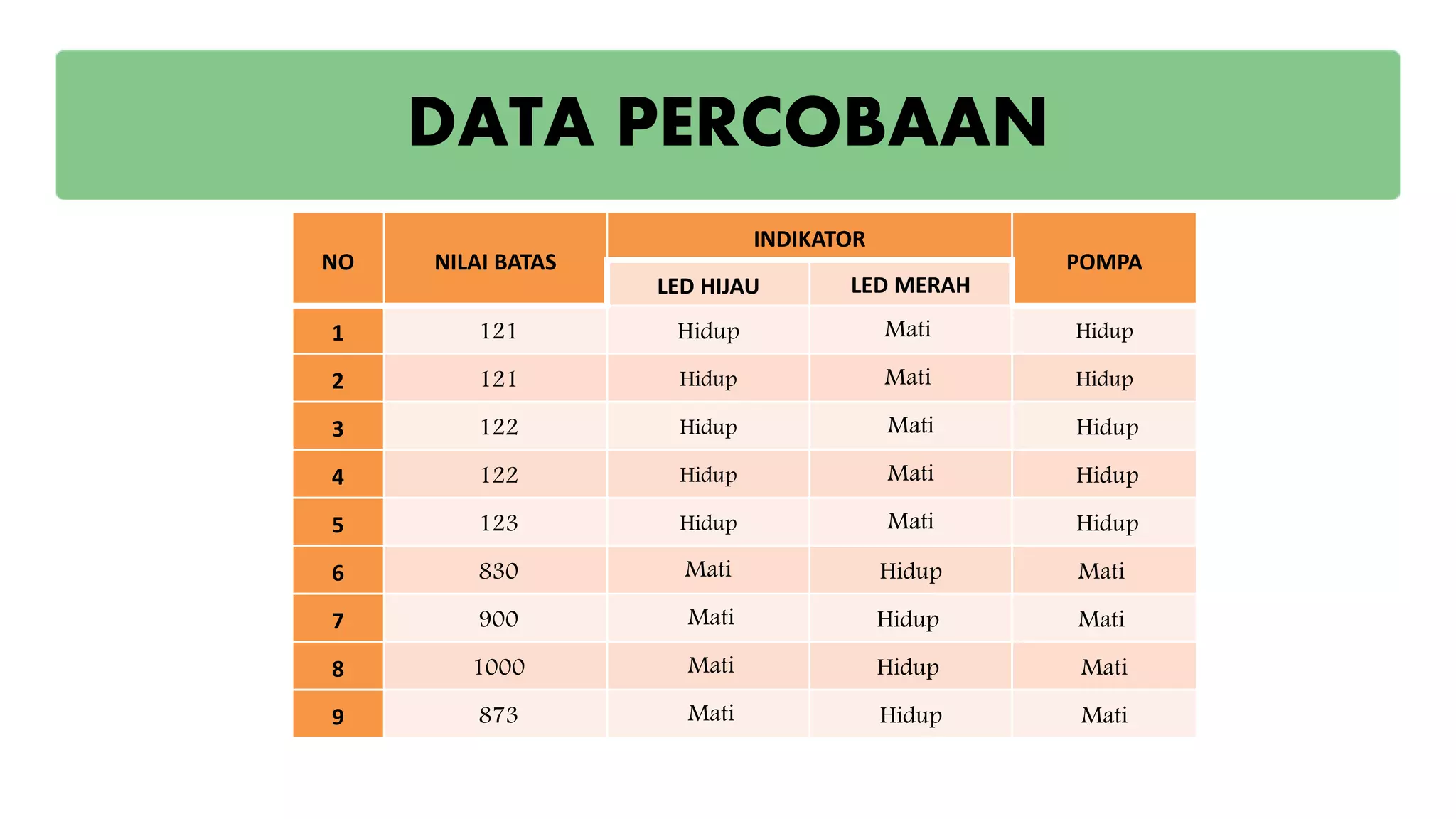

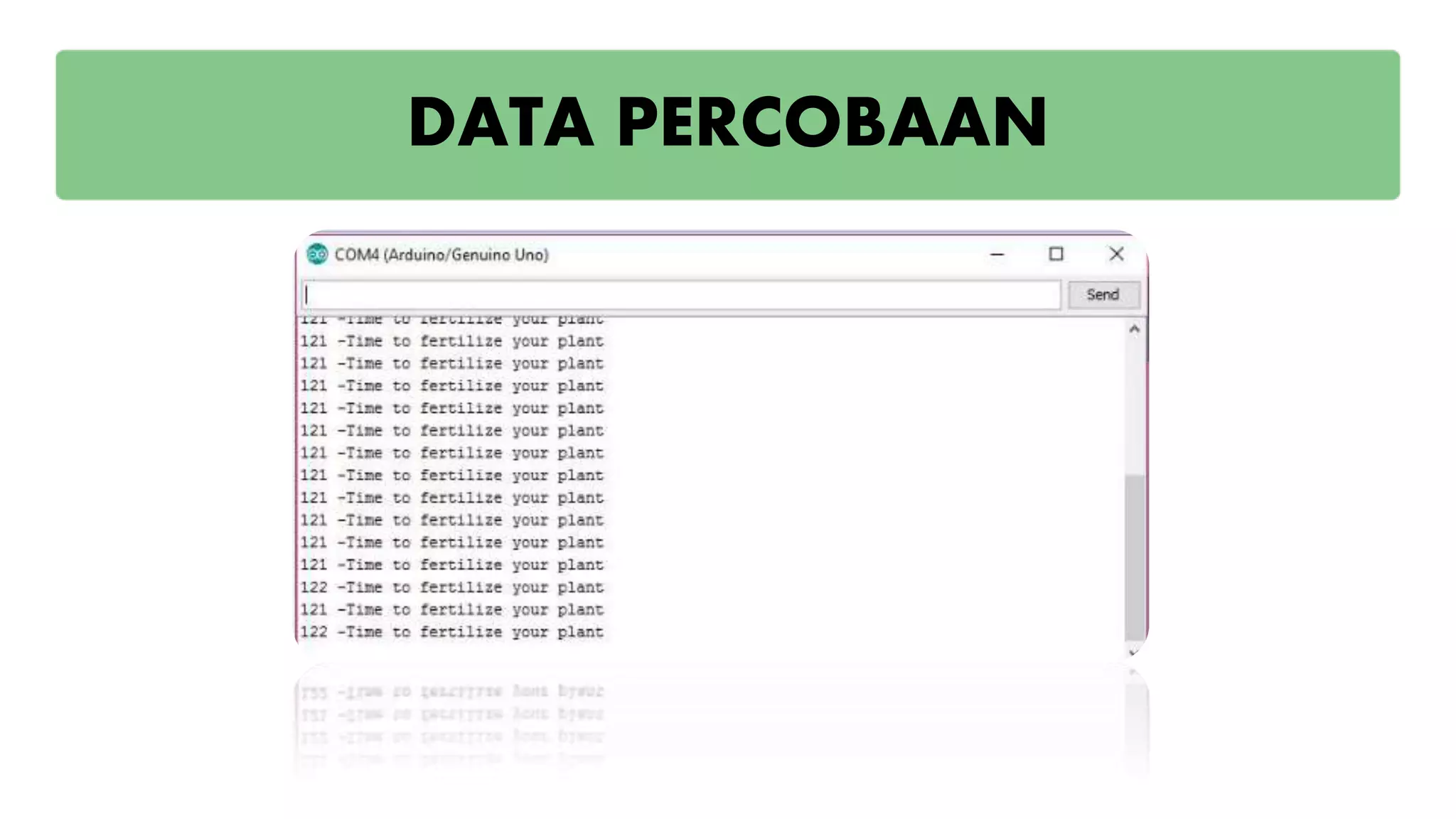

DATA PERCOBAAN
NO NILAI BATAS
INDIKATOR
POMPA
LED HIJAU LED MERAH
1 121 Hidup Mati Hidup
6 830 Mati Hidup Mati

DAFTAR PUSTAKA
• Art, Edgaras. 2015. “Arduino and Soil Moisture Sensor YL-69”. https://www.youtube.com/watch?v=BKp4ib1UQj8. [ 7
November 2016].
• Dahrul. 2011. “Budidaya Seledri”. http://agrocultural.blogspot.co.id/2011/03/budidaya-seledri.html. [ 7 November 2016].
• Devil, Tasmanian. 2015. “Arduino using a yl-69 and yl-38 moisture sensor”.
https://www.youtube.com/watch?v=EjJW0_VET8I. [ 7 November 2016].
• Hendri, Suhendri. 2013. “Arduino Uno”. http://belajar-dasar-pemrograman.blogspot.co.id/2013/03/arduino-uno.html. [ 7
November 2016].
• Lewi, Bagas. 2015. “Penyiraman dan Pemupukan Tanaman Otomatis berbasis Mikrokontroler”.
https://www.youtube.com/watch?v=rm5JhvnYHo4. [ 7 November 2016].
• Random Nerd Tutorials. 2016. “Guide for Soil Moisture Sensor YL-69 or HL-69 with Arduino”.
https://randomnerdtutorials.com/guide-for-soil-moisture-sensor-yl-69-or-hl-69-with-the-arduino/. [ 7 November 2016].
• Teknik Elektronika. 2015. “Pengertian LED dan Cara Kerjanya”. http://teknikelektronika.com/pengertian-led-light-
emitting-diode-cara-kerja/. [ 7 November 2016].
• Wardana, Kusuma. 2016. “Tutorial menggunakan Sensor Kelembaban Tanah YL-39 dan YL-69 pada Arduino”
https://tutorkeren.com/artikel/tutorial-menggunakan-sensor-kelembaban-tanah-yl-39-dan-yl-69-pada-arduino.htm. [ 7
November 2016].
• Wiki Komponen. 2016. “Prinsip dan Cara Kerja Pompa Air”. http://www.wikikomponen.com/prinsip-dan-cara-kerja-
mesin-pompa-air/. [ 7 November 2016].
