DATA
&
MODEL DATA
https://www.youtube.com/watch?v=X3paOmcrTjQ
JENIS-JENIS
DATA
01
Data Analis :
https://www.youtube.com/watch?v=LsgPpH6YK9o
JENIS-JENIS DATA
DATA NUMERIK
DATA KATEGORIK
DATA KONTINU
DATA DISKRIT
DATA ORDINAL
DATA NOMINAL
DATA
DATA NUMERIK
Data numerik merupakan tipe data
yang didapatkan dari hasil pengukuran
kuantitatif, sehingga data berupa
angka-angka.
25%
50% 75%
Data numerik dibagi menjadi:
Tipe data diskrit merupakan tipe data yang berbentuk bilangan bulat dan
terbatas pada nilai-nilai tertentu saja.
Contohnya, data jumlah pengunjung suatu tempat wisata dan data usia
peserta lomba.
Data Diskrit
01
02
Tipe data kontinu merupakan tipe data yang rentangnya tak terbatas,
dan dapat berupa bilangan pecahan atau desimal.
Contohnya, data nilai rata-rata siswa dan data pengukuran curah
tekanan udara di beberapa wilayah.
Data Kontinu
DATA KATEGORIK
Data kategorik merupakan tipe data
kualitatif yang tidak memiliki makna
secara matematis dengan bentuk
pilihan.
A
B
C

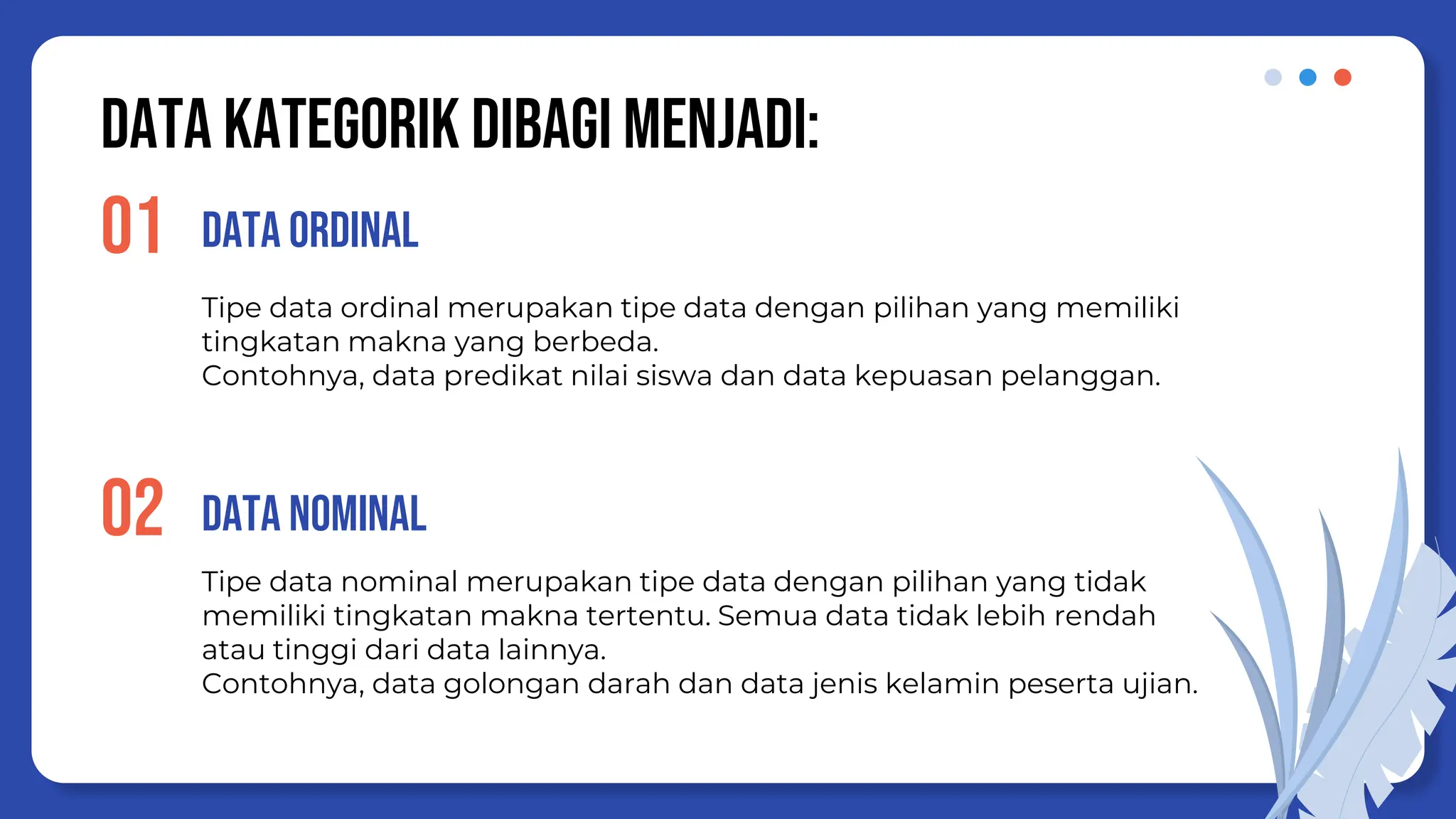

Data KATEGOrik dibagi menjadi:
Tipe data ordinal merupakan tipe data dengan pilihan yang memiliki
tingkatan makna yang berbeda.
Contohnya, data predikat nilai siswa dan data kepuasan pelanggan.
Data ORDINAL
01
02
Tipe data nominal merupakan tipe data dengan pilihan yang tidak
memiliki tingkatan makna tertentu. Semua data tidak lebih rendah
atau tinggi dari data lainnya.
Contohnya, data golongan darah dan data jenis kelamin peserta ujian.
Data NOMINAL
MODEL DATA
02
Suatu cara untuk merepresentasikan
data, batasannya, serta hubungannya
berdasarkan fakta di dunia nyata.
MODEL DATA
BERDASARKAN
OBJEK
BERDASARKAN
RECORD
ER (Entity Relationship)
BERORIENTASI OBJEK
HIERARKI
RELASIONAL
MODEL
DATA
SEMANTIK
JARINGAN
MODEL DATA BERDASARKAN OBJEK
(ENTITY-RELATIONSHIP / ER)
Model data ER adalah model data yang
memetakan objek dunia nyata sebagai
suatu entitas.
Entitas sendiri adalah satuan unik yang
memiliki wujud di dunia nyata.
Set Entitas
Set
Relasi
Garis Penghubung
Atribut
https://www.youtube.com/watch?v=OwQoj3GJfNY

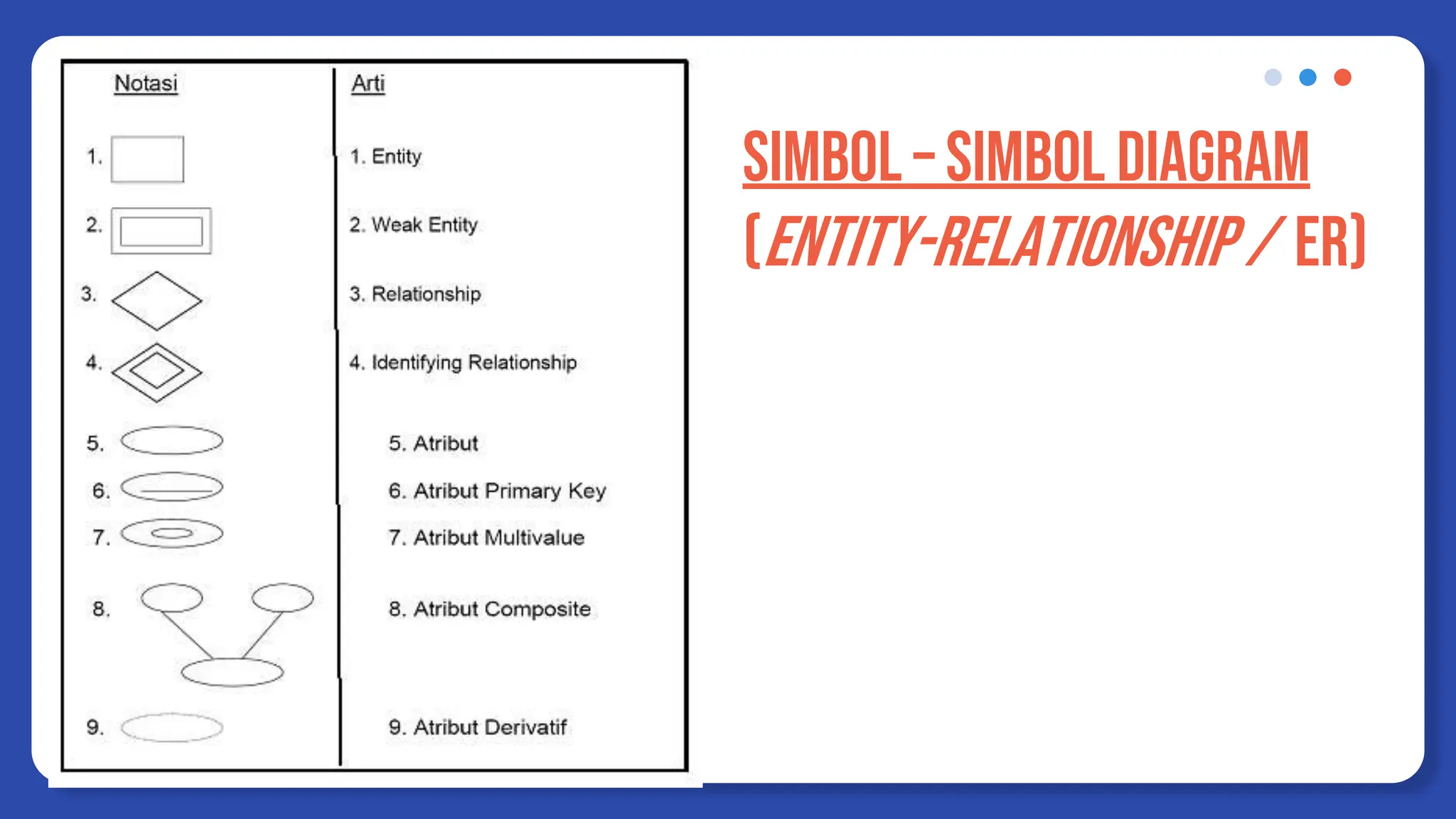

SIMBOL – SIMBOL DIAGRAM
(ENTITY-RELATIONSHIP / ER)

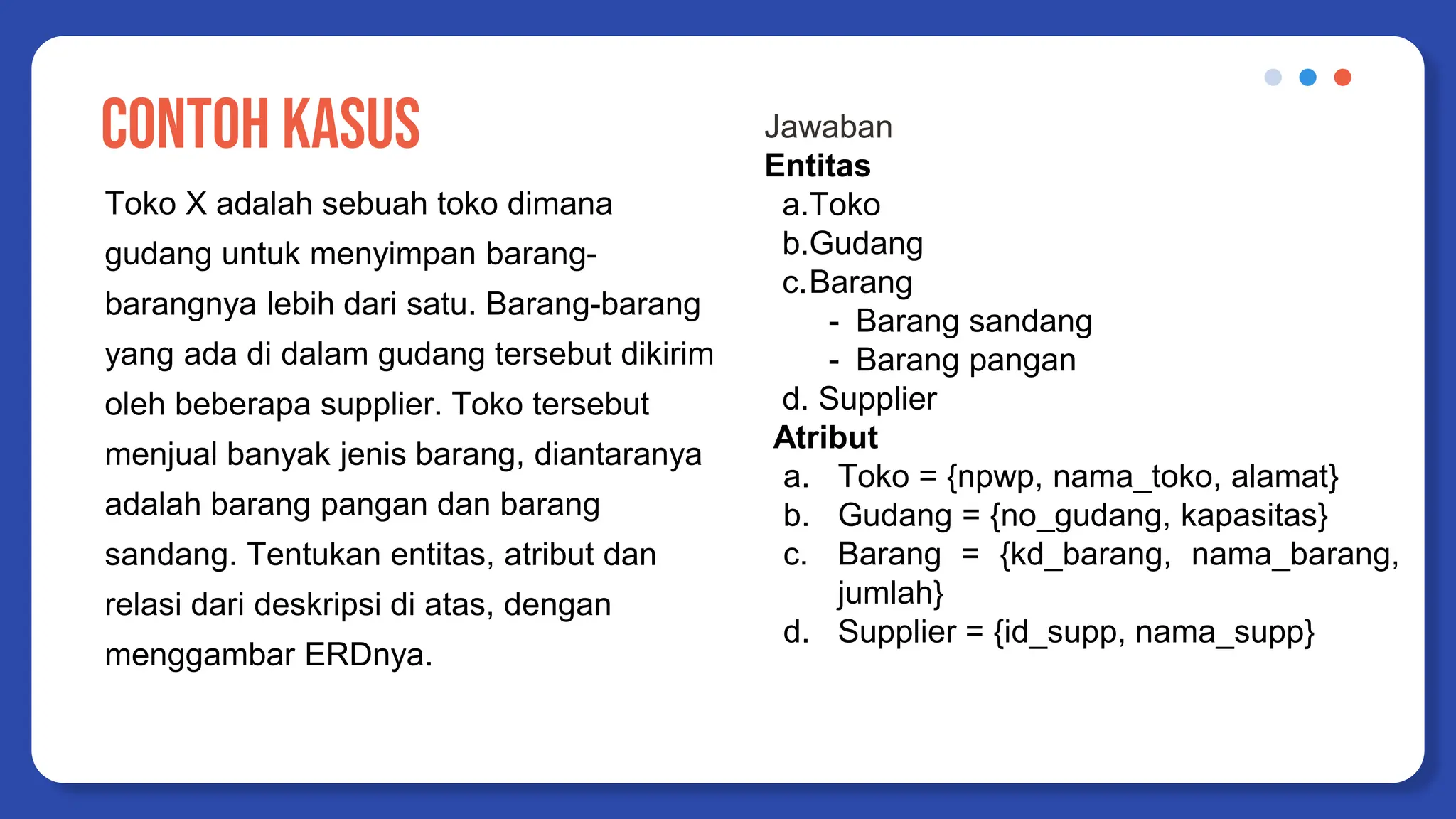

CONTOH KASUS
Toko X adalah sebuah toko dimana
gudang untuk menyimpan barang-
barangnya lebih dari satu. Barang-barang
yang ada di dalam gudang tersebut dikirim
oleh beberapa supplier. Toko tersebut
menjual banyak jenis barang, diantaranya
adalah barang pangan dan barang
sandang. Tentukan entitas, atribut dan
relasi dari deskripsi di atas, dengan
menggambar ERDnya.
Jawaban
Entitas
a.Toko
b.Gudang
c.Barang
- Barang sandang
- Barang pangan
d. Supplier
Atribut
a. Toko = {npwp, nama_toko, alamat}
b. Gudang = {no_gudang, kapasitas}
c. Barang = {kd_barang, nama_barang,
jumlah}
d. Supplier = {id_supp, nama_supp}

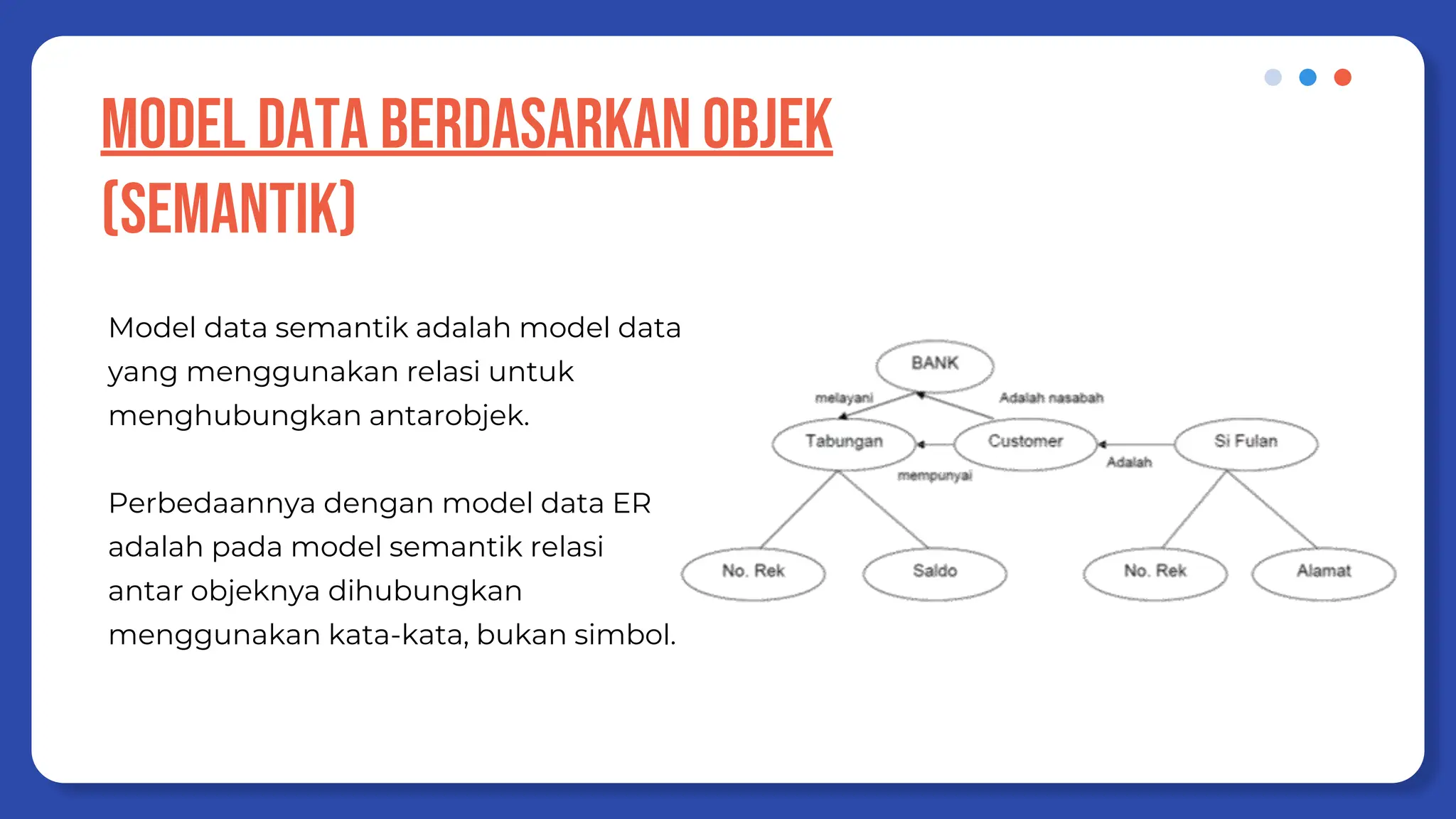

MODEL DATA BERDASARKAN OBJEK
(SEMANTIK)
Model data semantik adalah model data
yang menggunakan relasi untuk
menghubungkan antarobjek.
Perbedaannya dengan model data ER
adalah pada model semantik relasi
antar objeknya dihubungkan
menggunakan kata-kata, bukan simbol.

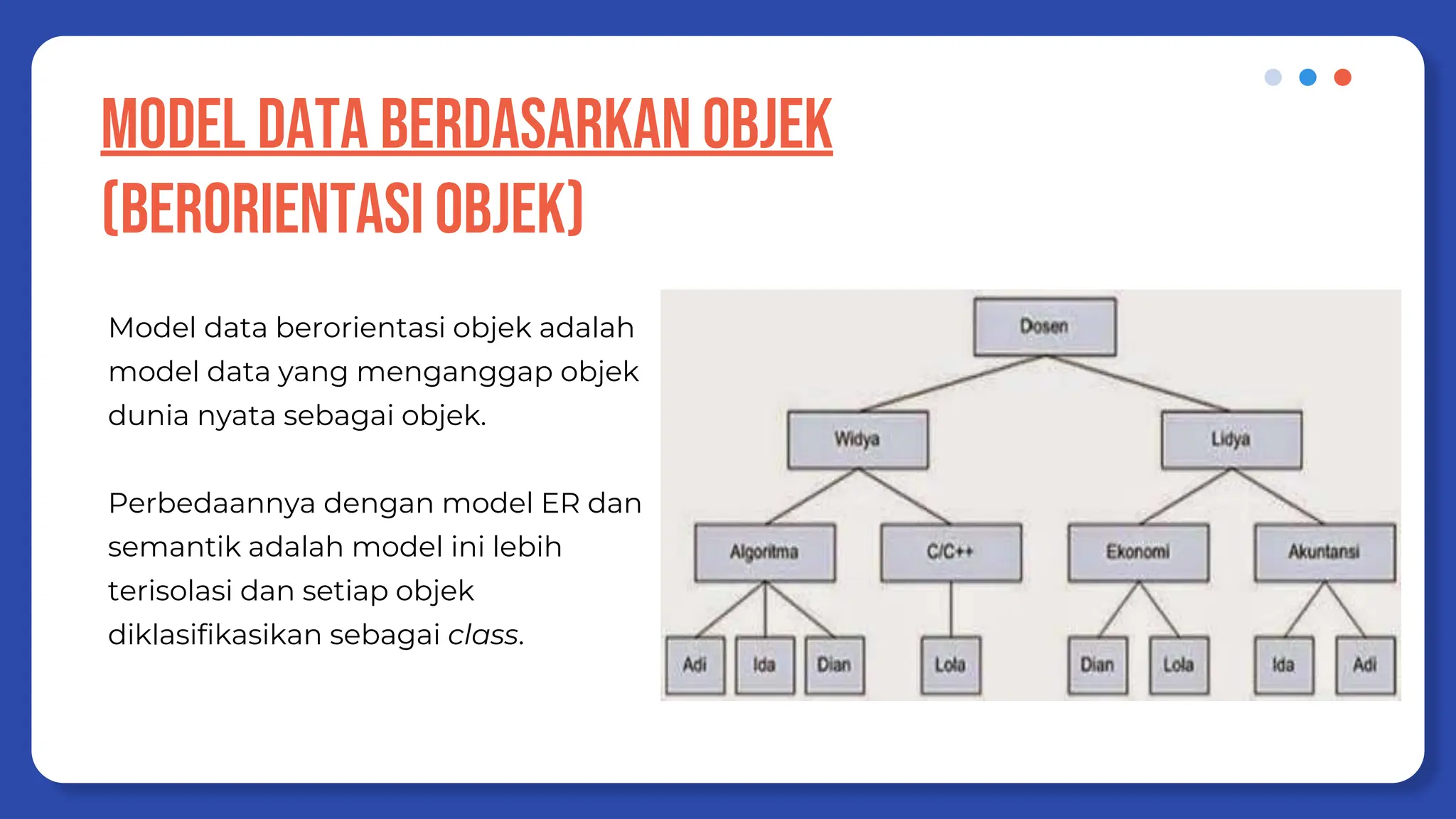

MODEL DATA BERDASARKAN OBJEK
(BERORIENTASI OBJEK)
Model data berorientasi objek adalah
model data yang menganggap objek
dunia nyata sebagai objek.
Perbedaannya dengan model ER dan
semantik adalah model ini lebih
terisolasi dan setiap objek
diklasifikasikan sebagai class.

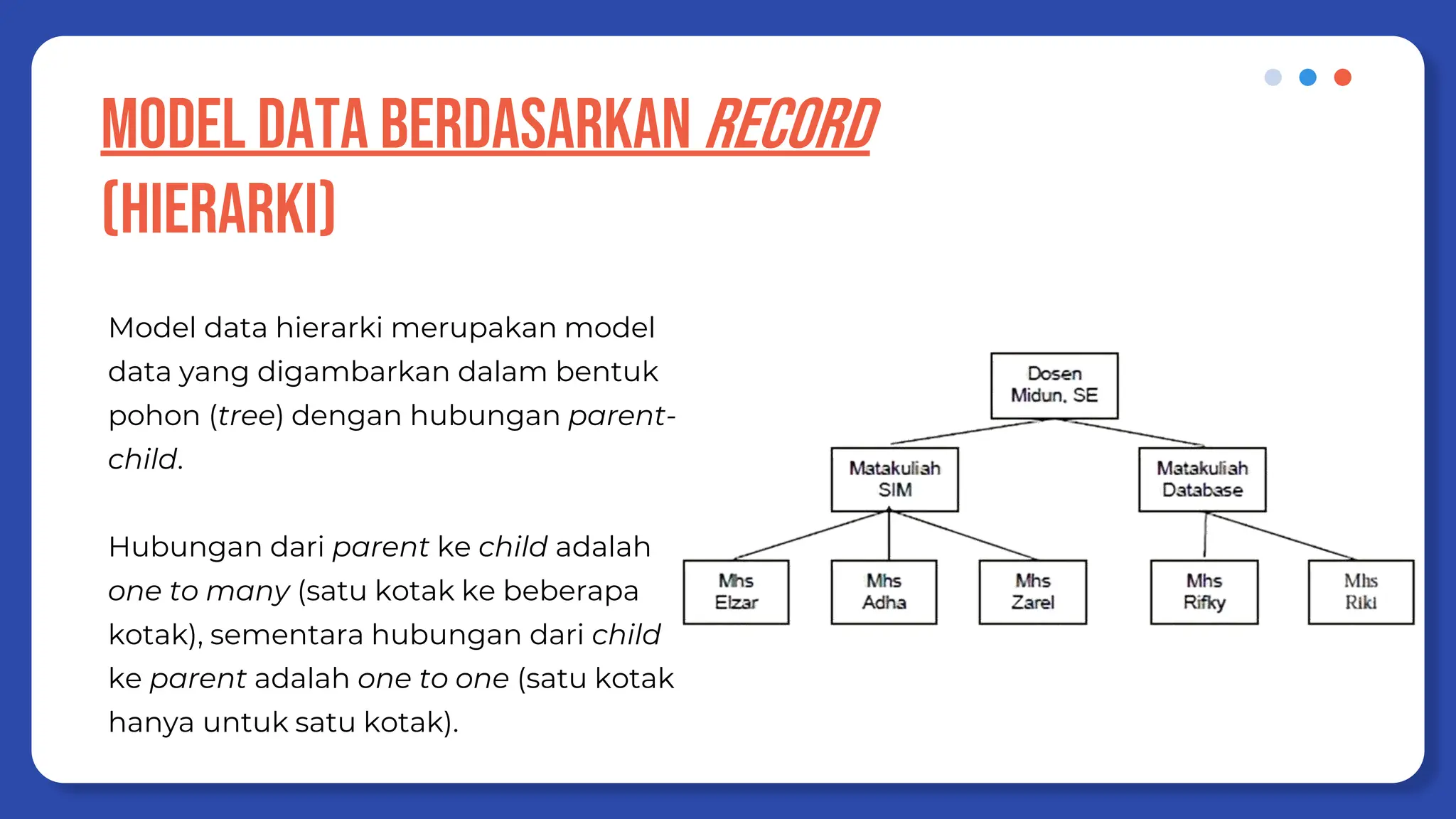

MODEL DATA BERDASARKAN RECORD
(HIERARKI)
Model data hierarki merupakan model
data yang digambarkan dalam bentuk
pohon (tree) dengan hubungan parent-
child.
Hubungan dari parent ke child adalah
one to many (satu kotak ke beberapa
kotak), sementara hubungan dari child
ke parent adalah one to one (satu kotak
hanya untuk satu kotak).
MODEL DATA BERDASARKAN RECORD
(JARINGAN)
Model data jaringan adalah model data
yang mirip seperti model data hierarki,
tetapi pada model ini terdapat
hubungan many to many.
Hubungan dari parent ke child adalah
one to many (satu kotak ke beberapa
kotak), dan hubungan dari child ke
parent adalah one to many (satu kotak
ke beberapa kotak).
MODEL DATA BERDASARKAN RECORD
(RELASIONAL)
Model data relasional adalah model data
yang membentuk tabel yang terdiri atas
record dan column. Record adalah
suatu entitas, sementara column adalah
atributnya.
Hubungan antartabel dapat berupa one
to one, one to many, atau many to one.
