2575

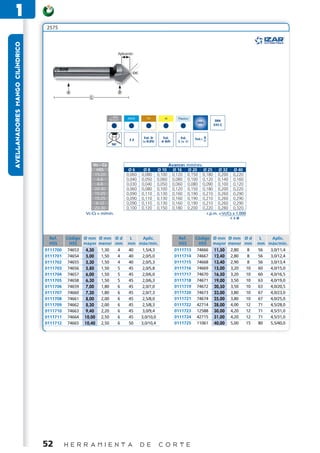

AVELLANADORES MANGO CILÍNDRICO
Aplicación
D
< 850 INOX Cu Al Plástico
N/mm2 DIN
HSS
335 C
Tol. D Tol. Tol. 0
Tol.Y-1
3Z (± 0,05) d (h9) L (± 1)
90°
Vc - Cs Avances mm/rev.
HSS Ø6 Ø8 Ø 10 Ø 16 Ø 20 Ø 25 Ø 32 Ø 40
15-20 0,060 0,080 0,100 0,120 0,150 0,180 0,200 0,220
4-8 0,040 0,050 0,060 0,080 0,100 0,120 0,140 0,160
4-8 0,030 0,040 0,050 0,060 0,080 0,090 0,100 0,120
20-30 0,060 0,080 0,100 0,120 0,150 0,180 0,200 0,220
15-25 0,090 0,110 0,130 0,160 0,190 0,210 0,260 0,290
15-25 0,090 0,110 0,130 0,160 0,190 0,210 0,260 0,290
8-12 0,090 0,110 0,130 0,160 0,190 0,210 0,260 0,290
20-30 0,100 0,120 0,150 0,180 0,200 0,220 0,280 0,320
Vc-Cs = m/mín. r.p.m. = Vc/Cs x 1.000
πxø
Ref. Código Ø mm Ø mm Ø d L Aplic. Ref. Código Ø mm Ø mm Ø d L Aplic.
HSS HSS mayor menor mm mm máx/mín. HSS HSS mayor menor mm mm máx/mín.
0111700 74653 4,30 1,30 4 40 1,5/4,3 0111713 74666 11,50 2,80 8 56 3,0/11,4
0111701 74654 5,00 1,50 4 40 2,0/5,0 0111714 74667 12,40 2,80 8 56 3,0/12,4
0111702 74655 5,30 1,50 4 40 2,0/5,3 0111715 74668 13,40 2,90 8 56 3,0/13,4
0111703 74656 5,80 1,50 5 45 2,0/5,8 0111716 74669 15,00 3,20 10 60 4,0/15,0
0111704 74657 6,00 1,50 5 45 2,0/6,0 0111717 74670 16,50 3,20 10 60 4,0/16,5
0111705 74658 6,30 1,50 5 45 2,0/6,3 0111718 74671 19,00 3,50 10 63 4,0/19,0
0111706 74659 7,00 1,80 6 45 2,0/7,0 0111719 74672 20,50 3,50 10 63 4,0/20,5
0111707 74660 7,30 1,80 6 45 2,0/7,3 0111720 74673 23,00 3,80 10 67 4,0/23,0
0111708 74661 8,00 2,00 6 45 2,5/8,0 0111721 74674 25,00 3,80 10 67 4,0/25,0
0111709 74662 8,30 2,00 6 45 2,5/8,3 0111722 42714 28,00 4,00 12 71 4,5/28,0
0111710 74663 9,40 2,20 6 45 3,0/9,4 0111723 12588 30,00 4,20 12 71 4,5/31,0
0111711 74664 10,00 2,50 6 45 3,0/10,0 0111724 42715 31,00 4,20 12 71 4,5/31,0
0111712 74665 10,40 2,50 6 50 3,0/10,4 0111725 11061 40,00 5,00 15 80 5,5/40,0
