1. Prezentaciju napravio: Robert Čolan
Učenik 8.b. razreda
Osnovne škole Dvor
E-mail: robert_colan@net.hr

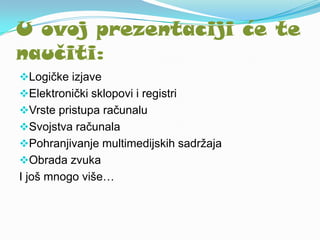

2. U ovoj prezentaciji će te
naučiti:
Logičke izjave
Elektronički sklopovi i registri
Vrste pristupa računalu
Svojstva računala
Pohranjivanje multimedijskih sadržaja
Obrada zvuka
I još mnogo više…

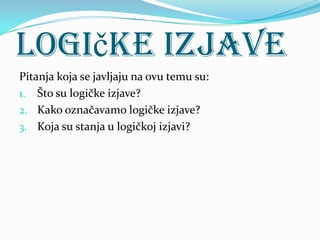

5. Logičke izjave
Pitanja koja se javljaju na ovu temu su:
1. Što su logičke izjave?
2. Kako označavamo logičke izjave?
3. Koja su stanja u logičkoj izjavi?

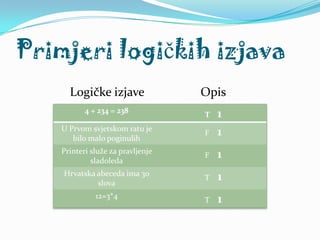

6. Primjeri logičkih izjava
Logičke izjave Opis
4 + 234 = 238
T 1
U Prvom svjetskom ratu je
bilo malo poginulih
F 1
Printeri služe za pravljenje
sladoleda
F 1
Hrvatska abeceda ima 30
slova
T 1
12=3*4
T 1

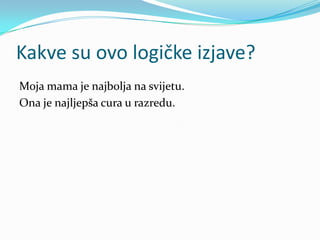

7. Kakve su ovo logičke izjave?
Moja mama je najbolja na svijetu.
Ona je najljepša cura u razredu.

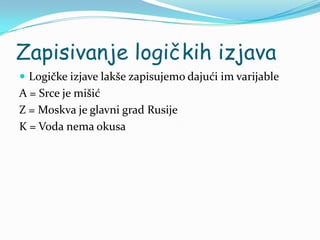

8. Zapisivanje logičkih izjava
 Logičke izjave lakše zapisujemo dajući im varijable
A = Srce je mišić
Z = Moskva je glavni grad Rusije
K = Voda nema okusa

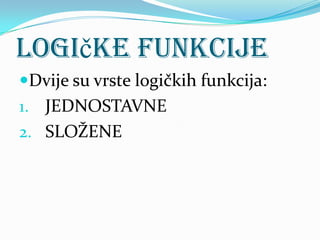

9. Logičke funkcije
Dvije su vrste logičkih funkcija:
1. JEDNOSTAVNE
2. SLOŽENE

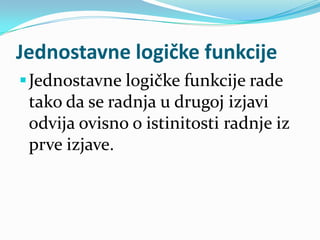

10. Jednostavne logičke funkcije
 Jednostavne logičke funkcije rade
tako da se radnja u drugoj izjavi
odvija ovisno o istinitosti radnje iz
prve izjave.

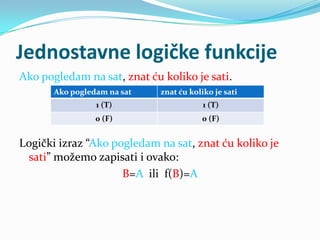

11. Jednostavne logičke funkcije
Ako pogledam na sat, znat ću koliko je sati.
Ako pogledam na sat znat ću koliko je sati
1 (T) 1 (T)
0 (F) 0 (F)
Logički izraz “Ako pogledam na sat, znat ću koliko je
sati” možemo zapisati i ovako:
B=A ili f(B)=A

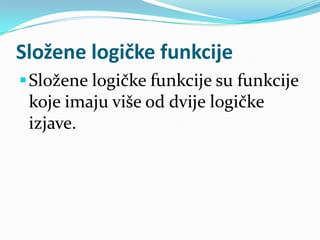

12. Složene logičke funkcije
 Složene logičke funkcije su funkcije
koje imaju više od dvije logičke
izjave.

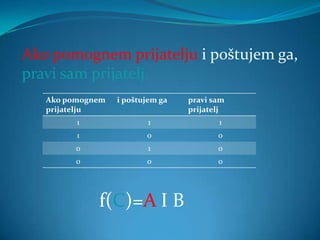

13. Ako pomognem prijatelju i poštujem ga,
pravi sam prijatelj.
Ako pomognem i poštujem ga pravi sam
prijatelju prijatelj
1 1 1
1 0 0
0 1 0
0 0 0
f(C)=A I B

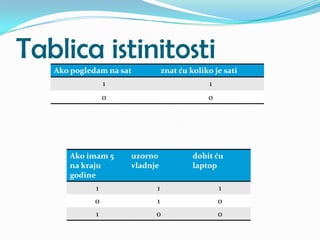

14. Tablica istinitosti
Ako pogledam na sat znat ću koliko je sati
1 1
0 0
Ako imam 5 uzorno dobit ću
na kraju vladnje laptop
godine
1 1 1
0 1 0
1 0 0

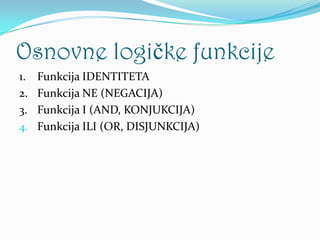

15. Osnovne logičke funkcije
1. Funkcija IDENTITETA
2. Funkcija NE (NEGACIJA)
3. Funkcija I (AND, KONJUKCIJA)
4. Funkcija ILI (OR, DISJUNKCIJA)

16. Funkcija IDENTITETA
Ako imam 5 kuna mogu kupiti 10 žvakaćih.
Ako imam 5 kuna mogu kupiti 10
žvakaći
1 1
0 0

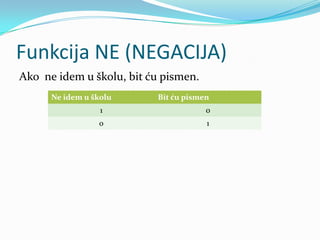

17. Funkcija NE (NEGACIJA)
Ako ne idem u školu, bit ću pismen.
Ne idem u školu Bit ću pismen
1 0
0 1

18. Funkcija I (AND, KONJUKCIJA)
Ako napišem zadaću i naučim lekciju, neću dobiti 1.
Ako napišem zadaću i naučim lekciju neću dobiti lošu
ocjenu
1 1 1
1 0 0
0 1 0

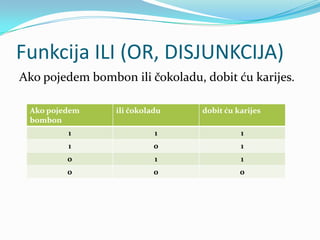

19. Funkcija ILI (OR, DISJUNKCIJA)
Ako pojedem bombon ili čokoladu, dobit ću karijes.
Ako pojedem ili čokoladu dobit ću karijes
bombon
1 1 1
1 0 1
0 1 1
0 0 0

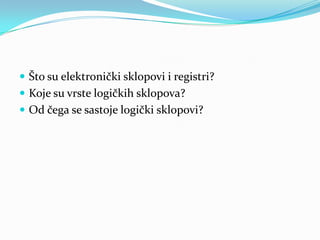

21.  Što su elektronički sklopovi i registri?
 Koje su vrste logičkih sklopova?
 Od čega se sastoje logički sklopovi?

22. Vrste logičkih sklopova
Logički sklop NE (NOT)
Logički sklop I (AND)
Logički sklop ILI (OR)

23. Logički sklop NE (NOT)
A NE A
A NE A
1 0
0 1

24. Logički sklop I (AND)
A
Ai B
B
A B AiB
0 0 0
0 1 0
1 0 0
1 1 1

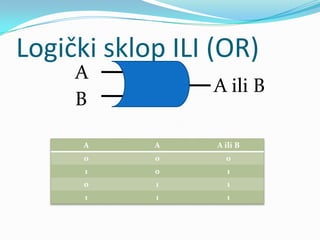

25. Logički sklop ILI (OR)
A
A ili B
B
A A A ili B
0 0 0
1 0 1
0 1 1
1 1 1

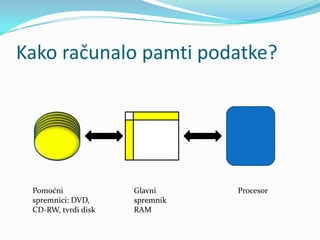

26. Kako računalo pamti podatke?
Pomoćni Glavni Procesor
spremnici: DVD, spremnik
CD-RW, tvrdi disk RAM

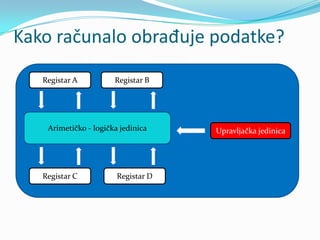

27. Kako računalo obrađuje podatke?
Registar A Registar B
Arimetičko - logička jedinica Upravljačka jedinica
Registar C Registar D

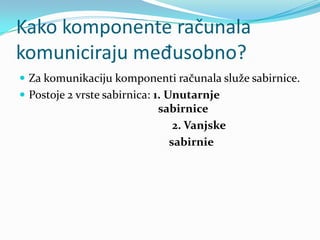

28. Kako komponente računala
komuniciraju međusobno?
 Za komunikaciju komponenti računala služe sabirnice.
 Postoje 2 vrste sabirnica: 1. Unutarnje
sabirnice
2. Vanjske
sabirnie

30. Paralelni i slijedni ulazno-
izlazni pristupi računalu
Izlaz računala Vanjska jedinica
1 0 0 0 1 1 0 1

31. Paralelni i slijedni ulazno-
izlazni pristupi računalu
Izlaz računala
1 0 0 0 1 1 0 1
Vanjska jedinica
1 0 0 0 1 1 0 1

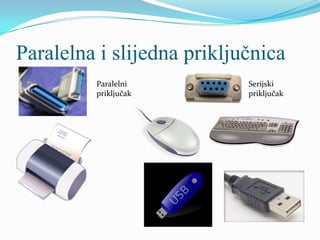

32. Paralelna i slijedna priključnica
Paralelni Serijski
priključak priključak

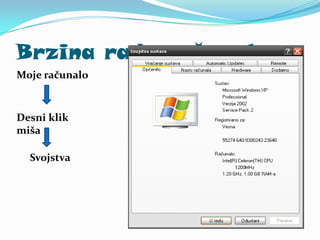

34. Brzina rada računala
Moje računalo
Desni klik
miša
Svojstva

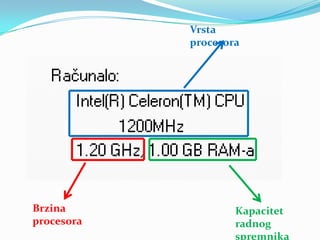

35. Vrsta
procesora
Brzina Kapacitet
procesora radnog
spremnika

36. Koliko operacija može izvoditi
jedan procesor?
1 Hz 1 operacija u sekundi
1 KHz 1000 Hz
1 MHz 1000 KHz = 1 000 000 Hz
1 GHz 1000 MHz = 1 000 000 000 Hz
Pošto procesor izvršava arimetičke zadatke
jedna od bitnih jedinica za uspoređivanje rada
procesora je broj operacija s pomičnim zarezom
koja se naziva FLOPS.

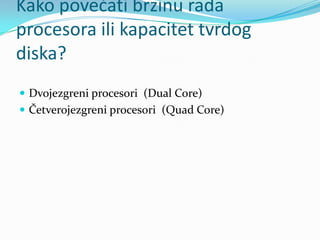

37. Kako povedati brzinu rada
procesora ili kapacitet tvrdog
diska?
 Dvojezgreni procesori (Dual Core)
 Četverojezgreni procesori (Quad Core)

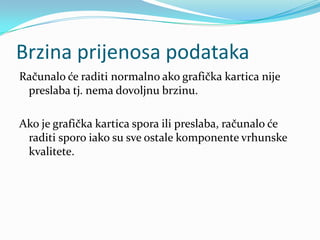

38. Brzina prijenosa podataka
Računalo će raditi normalno ako grafička kartica nije
preslaba tj. nema dovoljnu brzinu.
Ako je grafička kartica spora ili preslaba, računalo će
raditi sporo iako su sve ostale komponente vrhunske
kvalitete.

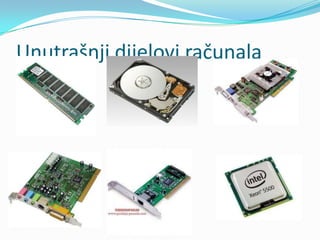

39. Unutrašnji dijelovi računala

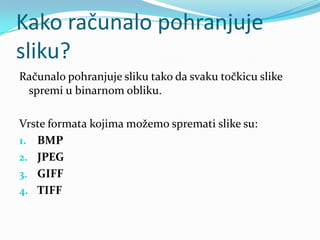

41. Kako računalo pohranjuje
sliku?
Računalo pohranjuje sliku tako da svaku točkicu slike
spremi u binarnom obliku.
Vrste formata kojima možemo spremati slike su:
1. BMP
2. JPEG
3. GIFF
4. TIFF

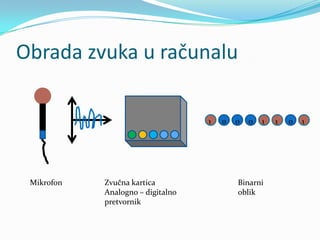

43. Obrada zvuka u računalu
1 0 0 0 1 1 0 1
Mikrofon Zvučna kartica Binarni
Analogno – digitalno oblik
pretvornik

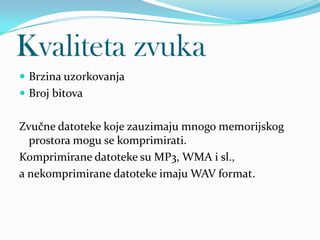

44. Kvaliteta zvuka
 Brzina uzorkovanja
 Broj bitova
Zvučne datoteke koje zauzimaju mnogo memorijskog
prostora mogu se komprimirati.
Komprimirane datoteke su MP3, WMA i sl.,
a nekomprimirane datoteke imaju WAV format.

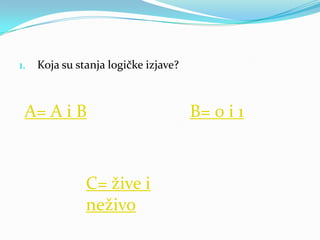

47. 1. Koja su stanja logičke izjave?
A= A i B B= 0 i 1
C= žive i
neživo

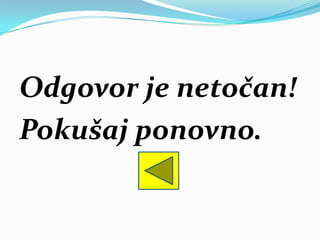

48. Odgovor je netočan!
Pokušaj ponovno.

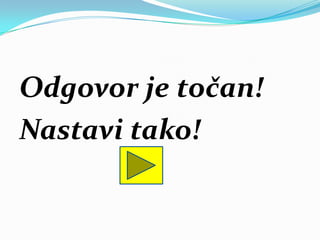

49. Odgovor je točan!
Nastavi tako!

50. 2. Jednostavne i složene logičke funkcije možemo
usporediti s:
A= radom perilice B= Ele. strujnim krugom
C= pisanjem domaće zadaće

51. Odgovor je netočan!
Pokušaj ponovno.

52. Odgovor je točan!
Nastavi tako!

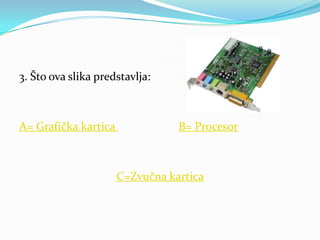

53. 3. Što ova slika predstavlja:
A= Grafička kartica B= Procesor
C=Zvučna kartica

54. Odgovor je netočan!
Pokušaj ponovno.

55. Odgovor je točan!
Nastavi tako!

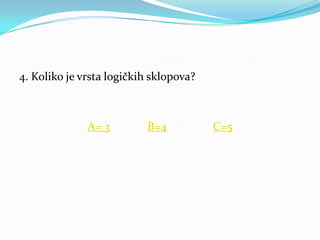

56. 4. Koliko je vrsta logičkih sklopova?
A= 3 B=4 C=5

57. Odgovor je netočan!
Pokušaj ponovno.

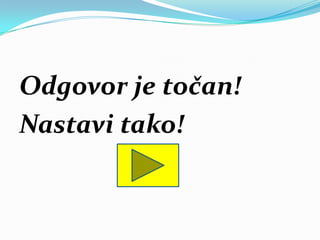

58. Odgovor je točan!
Nastavi tako!

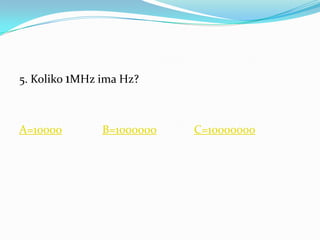

59. 5. Koliko 1MHz ima Hz?
A=10000 B=1000000 C=10000000

60. Odgovor je netočan!
Pokušaj ponovno.

61. Odgovor je točan!
Nastavi tako!

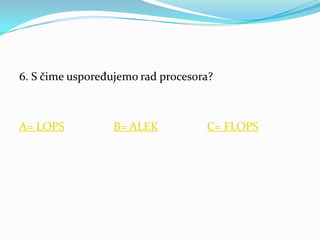

62. 6. S čime uspoređujemo rad procesora?
A= LOPS B= ALEK C= FLOPS

63. Netočan odgovor!
Pokušaj ponovno.

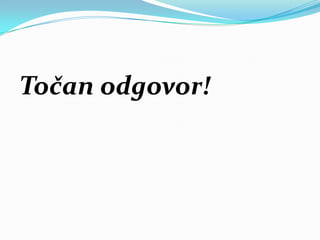

64. Točan odgovor!

65. Kraj!!!
