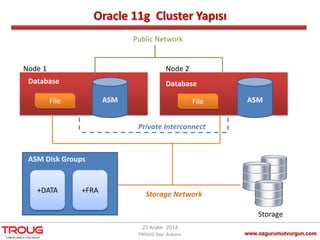

3. Oracle 11g Cluster Yapısı
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
ASM ASM
Node 1 Node 2
Private Interconnect
Database Database
ASM Disk Groups
+DATA +FRA Storage Network
Storage
Public Network
File File

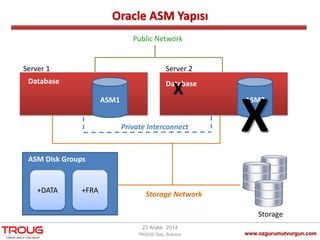

5. Oracle ASM Yapısı
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
ASM1 ASM2
Server 1 Server 2
Private Interconnect
Database Database
ASM Disk Groups
+DATA +FRA Storage Network
Storage
X
X
Public Network

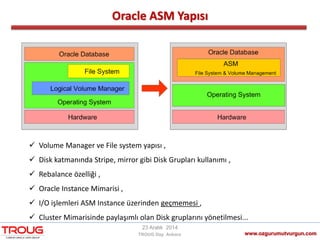

6. Oracle ASM Yapısı
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
Volume Manager ve File system yapısı ,
Disk katmanında Stripe, mirror gibi Disk Grupları kullanımı ,
Rebalance özelliği ,
Oracle Instance Mimarisi ,
I/O işlemleri ASM Instance üzerinden geçmemesi ,
Cluster Mimarisinde paylaşımlı olan Disk gruplarını yönetilmesi...

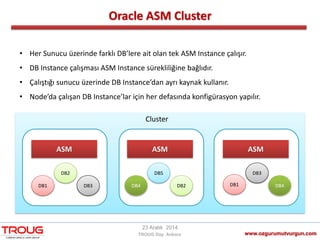

7. Oracle ASM Cluster
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
• Her Sunucu üzerinde farklı DB’lere ait olan tek ASM Instance çalışır.
• DB Instance çalışması ASM Instance sürekliliğine bağlıdır.
• Çalıştığı sunucu üzerinde DB Instance’dan ayrı kaynak kullanır.
• Node’da çalışan DB Instance’lar için her defasında konfigürasyon yapılır.
ASM ASM ASM
DB1
DB2
DB3 DB1DB2
DB3
DB4
DB5
DB4
Cluster

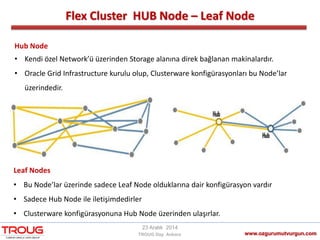

9. Flex Cluster HUB Node – Leaf Node
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
Hub Node
• Kendi özel Network’ü üzerinden Storage alanına direk bağlanan makinalardır.
• Oracle Grid Infrastructure kurulu olup, Clusterware konfigürasyonları bu Node’lar
üzerindedir.
Leaf Nodes
• Bu Node’lar üzerinde sadece Leaf Node olduklarına dair konfigürasyon vardır
• Sadece Hub Node ile iletişimdedirler
• Clusterware konfigürasyonuna Hub Node üzerinden ulaşırlar.

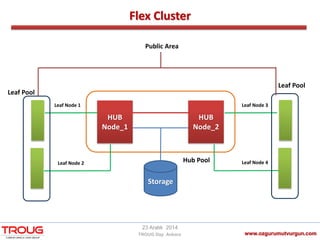

10. Flex Cluster
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
HUB
Node_1
HUB
Node_2
Storage
Leaf Node 1
Leaf Node 2
Leaf Node 3
Leaf Node 4Hub Pool
Leaf Pool
Leaf Pool
Public Area

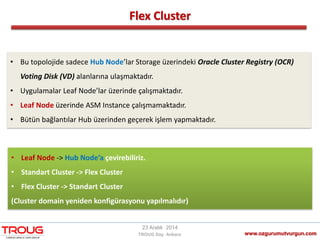

11. Flex Cluster
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
• Bu topolojide sadece Hub Node’lar Storage üzerindeki Oracle Cluster Registry (OCR)
Voting Disk (VD) alanlarına ulaşmaktadır.
• Uygulamalar Leaf Node’lar üzerinde çalışmaktadır.
• Leaf Node üzerinde ASM Instance çalışmamaktadır.
• Bütün bağlantılar Hub üzerinden geçerek işlem yapmaktadır.
• Leaf Node -> Hub Node’a çevirebiliriz.
• Standart Cluster -> Flex Cluster
• Flex Cluster -> Standart Cluster
(Cluster domain yeniden konfigürasyonu yapılmalıdır)
16. Flex Cluster
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
[root@flex2~]# crsctl set cluster mode flex
Cluster is configured for ”flex" mode
[root@flex2~]# crsctl stop crs
[root@flex2~]# crsctl start crs -‐wait
[root@flex2~]# crsctl set cluster mode flex
Cluster is already configured in "flex" mode
CRSCTL ile Flex ASM’i Enable moda
getiririz
Leaf Node -> Hub Node
Node’lar üzerinde ROLE değişikliği ...
[root@flex2~]# ./crsctl get node role config
Node 'flex2' configured role is 'hub’
[root@flex2~]# ./crsctl set node role leaf
CRS-‐4408:Node 'flex2' configured role
successfully changed;
restart Oracle High Availability Services for
new role to take effect.
[root@flex2~]# ./crsctl stop crs
[root@flex2~]# ./crsctl start crs -‐wait

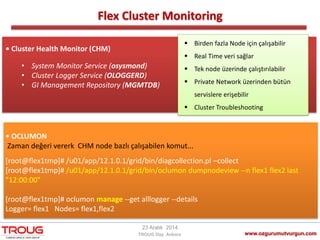

18. Flex Cluster Monitoring
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
• Cluster Health Monitor (CHM)
• System Monitor Service (osysmond)
• Cluster Logger Service (OLOGGERD)
• GI Management Repository (MGMTDB)
• OCLUMON
Zaman değeri vererk CHM node bazlı çalışabilen komut...
[root@flex1tmp]# /u01/app/12.1.0.1/grid/bin/diagcollection.pl –collect
[root@flex1tmp]# /u01/app/12.1.0.1/grid/bin/oclumon dumpnodeview -‐n flex1 flex2 last
"12:00:00”
[root@flex1tmp]# oclumon manage -‐get alllogger -‐details
Logger= flex1 Nodes= flex1,flex2
Birden fazla Node için çalışabilir
Real Time veri sağlar
Tek node üzerinde çalıştırılabilir
Private Network üzerinden bütün
servislere erişebilir
Cluster Troubleshooting
20. Flex ASM
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
ASM
Server 1
ASM Network
Database
Storage Network
Storage
ASM
Server 2
Database
Server 3
Database
ASM
Server 4
Database
Private Interconnect (CSS Network)
ASM Client
X
21. Flex ASM
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
ASM
Server 1
ASM Network
Database
Storage Network
Storage
ASM
Server 2
Database
Server 3
Database
Server 4
Database
PrivateInterconnect
ASM Client
ASM
*** Cardinality = 3

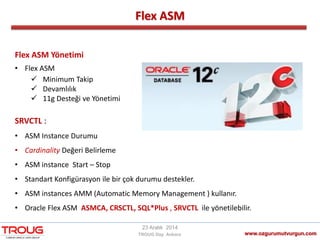

22. Flex ASM
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
Flex ASM Yönetimi
• Flex ASM
Minimum Takip
Devamlılık
11g Desteği ve Yönetimi
SRVCTL :
• ASM Instance Durumu
• Cardinality Değeri Belirleme
• ASM instance Start – Stop
• Standart Konfigürasyon ile bir çok durumu destekler.
• ASM instances AMM (Automatic Memory Management ) kullanır.
• Oracle Flex ASM ASMCA, CRSCTL, SQL*Plus , SRVCTL ile yönetilebilir.

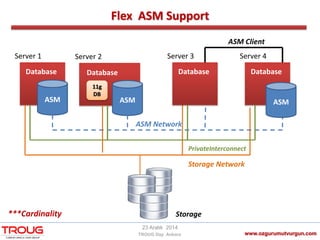

23. Flex ASM Support
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
ASM
Server 1
ASM Network
Database
Storage Network
Storage
ASM
Server 2
Database
Server 3
Database
Server 4
Database
PrivateInterconnect
ASM Client
ASM
11g
DB
***Cardinality

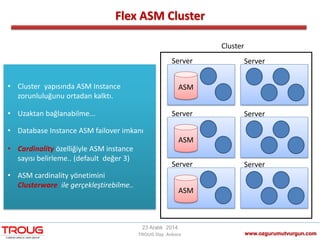

25. Flex ASM Cluster
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
• Cluster yapısında ASM Instance
zorunluluğunu ortadan kalktı.
• Uzaktan bağlanabilme...
• Database Instance ASM failover imkanı
• Cardinality özelliğiyle ASM instance
sayısı belirleme.. (default değer 3)
• ASM cardinality yönetimini
Clusterware ile gerçekleştirebilme..
ASM
Server Server
ASM
Server Server
ASM
Server Server
Cluster

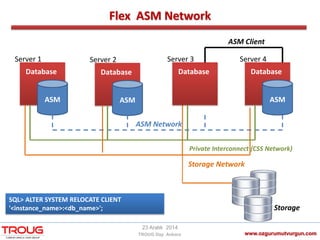

27. Flex ASM Network
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
ASM
Server 1
ASM Network
Database
Storage Network
Storage
ASM
Server 2
Database
Server 3
Database
ASM
Server 4
Database
Private Interconnect (CSS Network)
ASM Client
SQL> ALTER SYSTEM RELOCATE CLIENT
'<instance_name>:<db_name>';

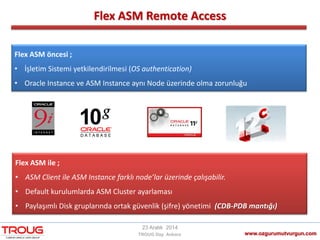

28. Flex ASM Remote Access
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
Flex ASM öncesi ;
• İşletim Sistemi yetkilendirilmesi (OS authentication)
• Oracle Instance ve ASM Instance aynı Node üzerinde olma zorunluğu
Flex ASM ile ;
• ASM Client ile ASM Instance farklı node’lar üzerinde çalışabilir.
• Default kurulumlarda ASM Cluster ayarlaması
• Paylaşımlı Disk gruplarında ortak güvenlik (şifre) yönetimi (CDB-PDB mantığı)
30. Flex ASM Dönüşümü
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
Oracle Cluster Registry (OCR)
The server parameter file (SPFILE)
The password file (ORAPWD file) aynı disk grup içimde olmalı...
COMPATIBLE.ASM parametresi 12.1 yada daha ileri bir versiyon olmalı ...

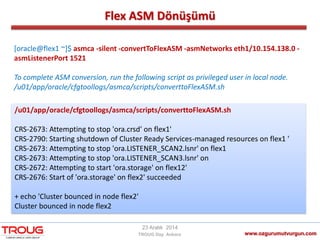

32. Flex ASM Dönüşümü
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
[oracle@flex1 ~]$ asmca -silent -convertToFlexASM -asmNetworks eth1/10.154.138.0 -
asmListenerPort 1521
To complete ASM conversion, run the following script as privileged user in local node.
/u01/app/oracle/cfgtoollogs/asmca/scripts/converttoFlexASM.sh
/u01/app/oracle/cfgtoollogs/asmca/scripts/converttoFlexASM.sh
CRS-2673: Attempting to stop 'ora.crsd' on flex1'
CRS-2790: Starting shutdown of Cluster Ready Services-managed resources on flex1 '
CRS-2673: Attempting to stop 'ora.LISTENER_SCAN2.lsnr' on flex1
CRS-2673: Attempting to stop 'ora.LISTENER_SCAN3.lsnr' on
CRS-2672: Attempting to start 'ora.storage' on flex12'
CRS-2676: Start of 'ora.storage' on flex2' succeeded
+ echo 'Cluster bounced in node flex2'
Cluster bounced in node flex2

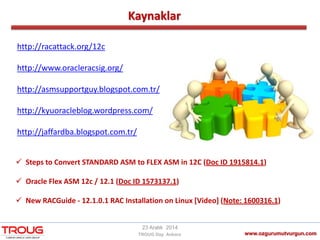

33. Kaynaklar
www.ozgurumutvurgun.com
23 Aralık 2014
TROUG Day Ankara
Steps to Convert STANDARD ASM to FLEX ASM in 12C (Doc ID 1915814.1)
Oracle Flex ASM 12c / 12.1 (Doc ID 1573137.1)
New RACGuide - 12.1.0.1 RAC Installation on Linux [Video] (Note: 1600316.1)
http://racattack.org/12c
http://www.oracleracsig.org/
http://asmsupportguy.blogspot.com.tr/
http://kyuoracleblog.wordpress.com/
http://jaffardba.blogspot.com.tr/
