1. Niko lichtsturing
Oplossingen voor energiebesparing en lichtcomfort
1

2. 1

3. Niko lichtsturing
Oplossingen voor energiebesparing en lichtcomfort
Met een uitgebreid aanbod aan autonome en lokale lichtsturingsoplossingen richt Niko zich vandaag op de tertiaire projectenmarkt.
Daarbij legt Niko specifiek de focus op een aantal professionele sectoren en publieke instellingen: kantoren, administratieve gebouwen,
bedrijfsgebouwen (KMO’s), scholen, universiteiten, woon- en zorgcentra (RVT’s), ziekenhuizen, ondergrondse parkeergarages, …
Autonome lichtsturing
In de zoektocht naar een lichtsturingsoplossing voor elke ruimte doorloopt Niko eerst samen met jou de functionele vereisten per
ruimte. Op basis hiervan stelt Niko voor elke ruimte afzonderlijk de juiste techniek voor. Dankzij deze benadering behoudt de gebruiker
de volledige controle, terwijl er toch een zeer grote energiebesparing wordt gerealiseerd.
De Niko lichtsturingsoplossing combineert de technieken van daglicht- en aan- of afwezigheidsdetectie. Met behulp van deze technieken
wordt de binnenverlichting automatisch aan- en uitgeschakeld en/of gedimd (1-10 V of DALI).
2

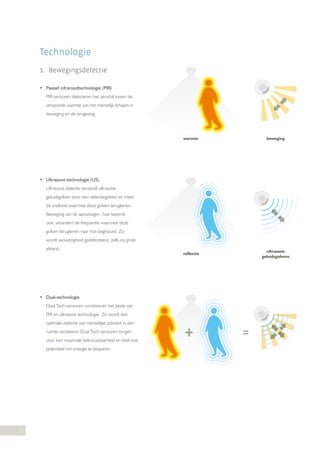

4. Technologie
1. Bewegingsdetectie
• assief infraroodtechnologie (PIR)
P
PIR-sensoren detecteren het verschil tussen de
verspreide warmte van het menselijk lichaam in
beweging en de omgeving.
warmte
beweging
reflectie
ultrasone
geluidsgolvens
• ltrasone technologie (US)
U
Ultrasone detectie verzendt ultrasone
geluidsgolven door een detectiegebied en meet
de snelheid waarmee deze golven terugkeren.
Beweging van de aanwezigen, hoe beperkt
ook, verandert de frequentie waarmee deze
golven terugkeren naar hun beginpunt. Zo
wordt aanwezigheid gedetecteerd, zelfs op grote
afstand.
• ual-technologie
D
Dual Tech-sensoren combineren het beste van
PIR en ultrasone technologie. Zo wordt een
optimale detectie van menselijke activiteit in een
ruimte verzekerd. Dual Tech-sensoren zorgen
voor een maximale betrouwbaarheid en heel wat
potentieel om energie te besparen.
3

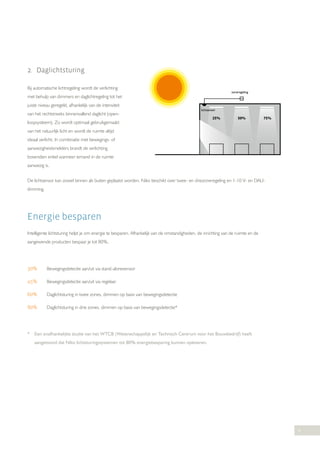

5. 2. Daglichtsturing
Bij automatische lichtregeling wordt de verlichting
met behulp van dimmers en daglichtregeling tot het
juiste niveau geregeld, afhankelijk van de intensiteit
van het rechtstreeks binnenvallend daglicht (open-
25%
50%
75%
loopsysteem). Zo wordt optimaal gebruikgemaakt
van het natuurlijk licht en wordt de ruimte altijd
ideaal verlicht. In combinatie met bewegings- of
aanwezigheidsmelders brandt de verlichting
bovendien enkel wanneer iemand in de ruimte
aanwezig is.
De lichtsensor kan zowel binnen als buiten geplaatst worden. Niko beschikt over twee- en driezoneregeling en 1-10 V- en DALIdimming.
Energie besparen
Intelligente lichtsturing helpt je om energie te besparen. Afhankelijk van de omstandigheden, de inrichting van de ruimte en de
aangewende producten bespaar je tot 80%.
30%
Bewegingsdetectie aan/uit via stand-alonesensor
45%
Bewegingsdetectie aan/uit via regelaar
60%
Daglichtsturing in twee zones, dimmen op basis van bewegingsdetectie
80%
Daglichtsturing in drie zones, dimmen op basis van bewegingsdetectie*
*
E
en onafhankelijke studie van het WTCB (Wetenschappelijk en Technisch Centrum voor het Bouwbedrijf) heeft
aangetoond dat Niko lichtsturingssystemen tot 80% energiebesparing kunnen opleveren.
4

6. Flexibiliteit en gebruikscomfort
Naast energiebesparing en lichtcomfort wil de gebruiker ook zélf de verlichting manueel kunnen bedienen. Dankzij het uitgebreide
gamma aan standaard bedieningen kan Niko je steeds deze flexibiliteit en dit gebruikscomfort garanderen, onafhankelijk van het type
lichtsturingssysteem (1-10 V of DALI).
Projectondersteuning
Dankzij de dochteronderneming Servodan, marktleider in Denemarken, beschikt Niko over meer dan 50 jaar ervaring in intelligente
lichtsturing en de nodige expertise om energiebesparing, lichtcomfort, installatie- en gebruiksgemak te creëren voor je project.
Een team van deskundigen staat steeds voor je klaar om al je lichtsturingsvraagstukken te helpen realiseren. De Niko
projectondersteuning werkt precies op maat van je behoeften. Zo kun je steeds op ondersteuning rekenen gedurende het volledige
projecttraject: van de lastenboekbeschrijving (bestekteksten) met een berekening van het projectbudget tot en met de uitvoeringsfase
(advies over de planning, montage en inbedrijfstelling).
5

7. Lastenboekbeschrijving en technische documentatie
Rekening houdend met de beoogde doelstelling (energiebesparing, verlichtingscomfort en functionaliteit) helpt Niko je voor elke
ruimte de meest geschikte lichtsturingsoplossing uit te werken en bezorgt Niko je de juiste lastenboekbeschrijvingen (bestekteksten) en
datasheets.
Projectplanning en prijsberekening
Je krijgt een gratis prijsvoorstel met een gedetailleerde componentenlijst voor het lichtsturingsproject. Dit geeft je een goed uitgangspunt
om verdere stappen te ondernemen. Via het Niko inplantingsplan voorkom je bovendien heel wat problemen tijdens de uitvoeringsfase
van het lichtsturingsproject. De oplossingen van Niko zijn steeds prijscompetitief in de markt.
Wens je meer informatie over dit onderwerp of wil je meteen
professioneel advies voor een concreet lichtsturingsproject?
• België: stuur een e-mail naar sales@niko.be met je contactgegevens of bel op het nummer +32 3 778 90 00.
• Nederland: stuur een e-mail naar sales@niko.nl met je contactgegevens of bel op het nummer +31 183 640 660.
Niko helpt je graag verder!
6

8. 230V-binnendetectoren voor plafondmontage
Referentiecode
350-20053
350-20054
350-20055
350-20060
Omschrijving
af- en
aanwezigheidsmelder
aanwezigheidsmelder
aanwezigheidsmelder
aanwezigheidsmelder
Technologie
infrarood
infrarood
infrarood
infrarood
Master/slave
master
master
master
master/slave
2
1
2 (licht + ventilator)
1
Uitgang 1
NO (max. 10 A), relais
NO (max. 10 A), relais
NO (max. 10 A), relais
NO (max. 10 A), relais
Detectie
licht en beweging
licht en beweging
licht en beweging
licht en beweging
Uitgang 2
NO (max. 10 A), relais
-
NO (max. 10 A), relais
-
Detectie
beweging
-
beweging
-
Functionaliteit
aan/uit
aan/uit
aan/uit
aan/uit
Detectiehoek
360°
360°
360°
360°
Bereik (diameter)
20 m
20 m
20 m
20 m
opbouw
opbouw
opbouw
opbouw
• Montagedoos
-
-
-
-
• IR-afstandsbediening
-
-
-
-
Aantal kanalen
Montage
Accessoires
7

9. 350-20062
350-20063
350-20056
350-20065
350-20066
af- en
aanwezigheidsmelder,
DALI/DSI-dimming
af- en
aanwezigheidsmelder,
1-10V-dimming
aanwezigheidsmelder
af- en
aanwezigheidsmelder
af- en
aanwezigheidsmelder
infrarood
infrarood
infrarood
infrarood en ultrasoon
infrarood en ultrasoon
master
master
master
master
slave
2
1
1
1
aan te sluiten op
350-20065
DALI/DSI-bus (max. 20
ballasten)
NO (max. 10 A), relais
NO (max. 10 A), relais
NO (max. 10 A), relais
-
licht en beweging
licht en beweging
licht en beweging
licht en beweging
beweging
DALI/DSI-bus
(max. 20 ballasten)
-
-
-
-
-
-
-
-
-
dimt op basis van
daglicht om constant
luxniveau aan te houden
dimt op basis van
daglicht om constant
luxniveau aan te houden
aan/uit
aan/uit
aan/uit
360°
360°
360°
360°
360°
kleine bewegingen:
8 x 10 m
grote bewegingen:
16 x 10 m
20 m
20 m
7 - 12 m
kleine bewegingen:
8 x 10 m
grote bewegingen:
16 x 10 m
opbouw
opbouw
inbouw of opbouw
inbouw of opbouw
inbouw of opbouw
-
-
voor opbouw:
390-20056
-
-
350-20064
350-20064
350-20057
350-20067
8

10. 24V-detectoren
Referentiecode
350-20011**
350-20010**
350-30010
350-20061**
Omschrijving
bewegingsmelder voor
magazijnen
bewegingsmelder voor
gangen en traphallen
bewegingsmelder met
lichtsensor voor gangen
en traphallen
bewegingsmelder
Technologie
infrarood
infrarood
infrarood
infrarood
Uitgang 1
aan/uit (NPN-transistor)
aan/uit (NPN-transistor)
aan/uit (NPN-transistor)
aan/uit (NPN-transistor)
Detectie
beweging
beweging
licht en beweging
beweging
Uitgang 2
-
-
-
-
Detectie
-
-
-
-
90°
90°
90°
360°
0,5 - 9 m x 1 m (LxB)
0,5 - 15 m
0,5 - 15 m
7 - 12 m (diameter)
muur/plafond
muur/plafond
muur/plafond
plafond
360-35010
360-35010, 360-45010,
360-45011, 360-45012
Detectiehoek
Bereik
Montage
Accessoires
• Daglichtstuurmodule
• Voeding
360-37000, 360-47000
360-37000, 360-47000
360-37000, 360-47000
360-37000, 360-47000
• IP54-beschermkap
390-20010
390-20010
390-20010
-
• ontageplaat voor
M
opbouw
9
360-35010, 360-45010, 360-35010, 360-45010,
360-45011, 360-45012 360-45011, 360-45012
-
-
-
-

11. Referentiecode
350-20110**
350-20111**
350-10032**
350-10011
Omschrijving
aanwezigheidsmelder
aanwezigheidsmelder
schemerschakelaar (4 A)
lichtmeetcel
Technologie
infrarood en ultrasoon
infrarood en ultrasoon
-
-
Uitgang 1
aan/uit (NPN-transistor)
aan/uit (NPN-transistor)
potentiaalvrij NOcontact (max. 4 A), relais
-
Detectie
licht en beweging
licht en beweging
licht
licht
Uitgang 2
aan/uit
aan/uit
-
-
Detectie
beweging
beweging
-
-
180°
360°
-
-
kleine bewegingen:
0,5 - 6 m / grote
bewegingen: 3,5 - 9 m
kleine bewegingen:
0,5 - 12 m / grote
bewegingen: 3,5 - 18 m
-
3 - 300 lux / 30 - 3000
lux / 300 - 30 klux /
600 - 60 klux
plafond
plafond
muur
plafond
Detectiehoek
Bereik
Montage
Accessoires
• Daglichtstuurmodule
360-35010, 360-45010, 360-35010, 360-45010,
360-45011, 360-45012 360-45011, 360-45012
-
360-35010, 360-45010,
360-45011, 360-45012
• Voeding
360-37000, 360-47000
360-37000, 360-47000
-
-
• IP54-beschermkap
-
-
-
390-10011
• ontageplaat voor
M
opbouw
390-20110
390-20110
-
-
** an worden aangesloten op Niko Home Control via de digitale potentiaalvrije sensormodule (referentiecode: 550-00210),
K
als er een 24V-voeding (referentiecode: 360-37000) met NO-relaiscontact (max. 10 A) gebruikt wordt.
10

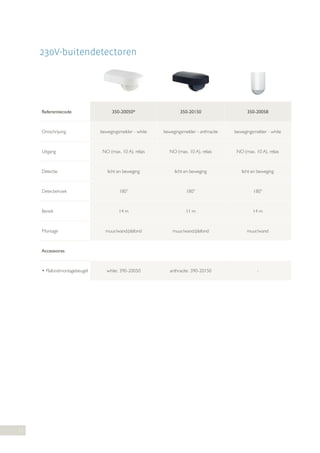

12. 230V-buitendetectoren
Referentiecode
350-20050*
350-20150
350-20058
bewegingsmelder - white
bewegingsmelder - anthracite
bewegingsmelder - white
Uitgang
NO (max. 10 A), relais
NO (max. 10 A), relais
NO (max. 10 A), relais
Detectie
licht en beweging
licht en beweging
licht en beweging
Detectiehoek
180°
180°
180°
Bereik
14 m
11 m
14 m
muur/wand/plafond
muur/wand/plafond
muur/wand
white: 390-20050
anthracite: 390-20150
-
Omschrijving
Montage
Accessoires
• Plafondmontagebeugel
11

13. Referentiecode
350-20158
350-10030
350-10031
bewegingsmelder - anthracite
schemerschakelaar - white
schemerschakelaar - white
Uitgang
NO (max. 10 A), relais
NO (max. 16 A), relais
NO (max. 10 A), relais
Detectie
licht en beweging
licht
licht
Detectiehoek
180°
-
-
Bereik
11 m
-
-
muur/wand
muur
muur
-
-
-
Omschrijving
Montage
Accessoires
• Plafondmontagebeugel
* pecifieke versie ook beschikbaar voor Niko Home Control (referentiecode: 550-20200) en Nikobus (referentiecode: 430-00502).
S
12

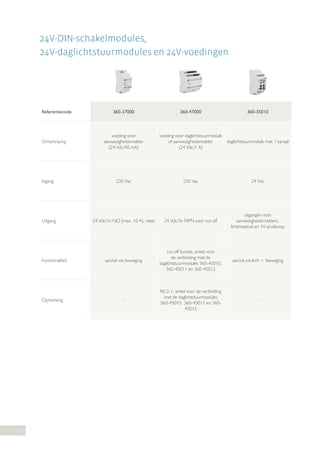

14. 24V-DIN-schakelmodules,
24V-daglichtstuurmodules en 24V-voedingen
Referentiecode
360-37000
360-47000
360-35010
voeding voor
aanwezigheidsmelder
(24 Vdc/40 mA)
voeding voor daglichtstuurmodule
of aanwezigheidsmelder
(24 Vdc/1 A)
daglichtstuurmodule met 1 kanaal
Ingang
230 Vac
230 Vac
24 Vdc
Uitgang
24 Vdc/1x NO (max. 10 A), relais
24 Vdc/3x NPN voor cut-off
uitgangen voor
aanwezigheidsmelders,
lichtmeetcel en 1V-drukknop
aan/uit via beweging
cut-off-functie, enkel voor
de verbinding met de
daglichtstuurmodules 360-45010,
360-45011 en 360-45012
aan/uit via licht + beweging
-
RJ12-1, enkel voor de verbinding
met de daglichtstuurmodules
360-45010, 360-45011 en 36045012
-
Omschrijving
Functionaliteit
Opmerking
13

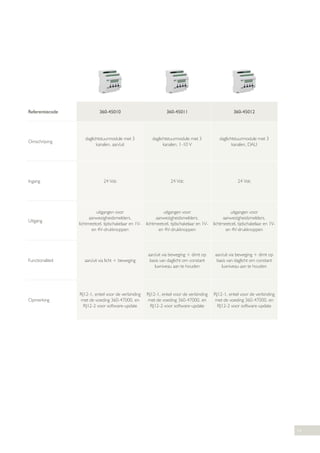

15. Referentiecode
360-45010
360-45011
360-45012
daglichtstuurmodule met 3
kanalen, aan/uit
daglichtstuurmodule met 3
kanalen, 1-10 V
daglichtstuurmodule met 3
kanalen, DALI
Ingang
24 Vdc
24 Vdc
24 Vdc
Uitgang
uitgangen voor
aanwezigheidsmelders,
lichtmeetcel, tijdschakelaar en 1Ven 4V-drukknoppen
uitgangen voor
aanwezigheidsmelders,
lichtmeetcel, tijdschakelaar en 1Ven 4V-drukknoppen
uitgangen voor
aanwezigheidsmelders,
lichtmeetcel, tijdschakelaar en 1Ven 4V-drukknoppen
aan/uit via licht + beweging
aan/uit via beweging + dimt op
basis van daglicht om constant
luxniveau aan te houden
aan/uit via beweging + dimt op
basis van daglicht om constant
luxniveau aan te houden
RJ12-1, enkel voor de verbinding
met de voeding 360-47000, en
RJ12-2 voor software-update
RJ12-1, enkel voor de verbinding
met de voeding 360-47000, en
RJ12-2 voor software-update
RJ12-1, enkel voor de verbinding
met de voeding 360-47000, en
RJ12-2 voor software-update
Omschrijving
Functionaliteit
Opmerking
14

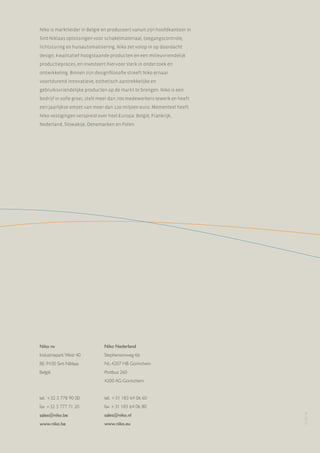

16. Niko is marktleider in België en produceert vanuit zijn hoofdkantoor in
Sint-Niklaas oplossingen voor schakelmateriaal, toegangscontrole,
lichtsturing en huisautomatisering. Niko zet volop in op doordacht
design, kwalitatief hoogstaande producten en een milieuvriendelijk
productieproces, en investeert hiervoor sterk in onderzoek en
ontwikkeling. Binnen zijn designfilosofie streeft Niko ernaar
voortdurend innovatieve, esthetisch aantrekkelijke en
gebruiksvriendelijke producten op de markt te brengen. Niko is een
bedrijf in volle groei, stelt meer dan 700 medewerkers tewerk en heeft
een jaarlijkse omzet van meer dan 120 miljoen euro. Momenteel heeft
Niko vestigingen verspreid over heel Europa: België, Frankrijk,
Nederland, Slowakije, Denemarken en Polen.
Niko nv
Niko Nederland
Industriepark West 40
Stephensonweg 6b
BE-9100 Sint-Niklaas
NL-4207 HB Gorinchem
België
Postbus 260
4200 AG Gorinchem
tel. +31 183 64 06 60
fax +32 3 777 71 20
fax +31 183 64 06 80
sales@niko.be
sales@niko.nl
www.niko.be
www.niko.eu
PF-127-91
tel. +32 3 778 90 00
