Niko NV - Detectoren

Omschrijving
Kleur

bewegingsmelder
white

Uitgang

NO (max. 10 A), relais

Detectie

licht en beweging

Detectiehoek
Bereik
Beveiliging
Montage

180°
14 m
onderkruipbeveiliging
muur/wand/plafond

* specifieke versie ook beschik
Accessoires
Plafondmontagebeugel

230V-binnendetectoren voor gebruik met Niko afdekplaat

230V-buitendetectoren

350-20050*

white: 390-20050

Omschrijving
Inclusief
Kleur
Master/slave
Uitgang
Detectie
Mogelijkheid externe drukknop
Detectiehoek
Bereik (horizontaal)
Belasting gloeilamp/
230V-halogeen
Bijzonderheden

Kleurkeuze 1xx
100-xxxxx
101-xxxxx
102-xxxxx
103-xxxxx

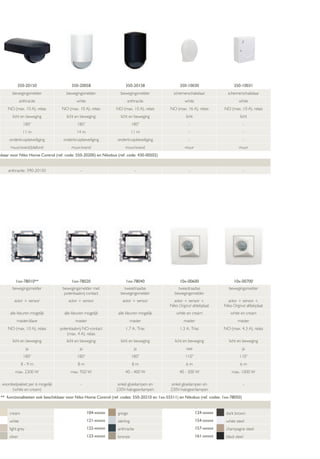

350-20150

350-20058

350-20158

350-10030

350-10031

bewegingsmelder

bewegingsmelder

bewegingsmelder

schemerschakelaar

schemerschakelaar

anthracite

white

anthracite

white

white






licht en beweging

licht en beweging

licht en beweging

licht

licht

180°

180°

180°

-

-

11 m

14 m

11 m

-

-




-

-

muur/wand/plafond

muur/wand

muur/wand

muur

muur

-

-

kbaar voor Niko Home Control (ref. code: 550-20200) en Nikobus (ref. code: 430-00502)
anthracite: 390-20150

-

-

1xx-78010**

1xx-78020

1xx-78040

10x-00600

10x-00700

bewegingsmelder

bewegingsmelder met
potentiaalvrij contact

tweedraadse
bewegingsmelder

tweedraadse
bewegingsmelder

bewegingsmelder

actor + sensor

actor + sensor

actor + sensor

actor + sensor +
Niko Original afdekplaat

actor + sensor +
Niko Original afdekplaat

alle kleuren mogelijk



white en cream

white en cream

master/slave

master

master

master

master


potentiaalvrij NO-contact
(max. 4 A), relais

1,7 A, Triac

1,3 A, Triac

NO (max. 4,3 A), relais

licht en beweging

licht en beweging

licht en beweging

licht en beweging

licht en beweging

ja

ja

ja

nee

ja

180°

180°

180°

110°

110°

8-9m

8m

8m

6m

6m

max. 2300 W

max. 920 W

40 - 400 W

40 - 300 W

max. 1000 W

voordeelpakket per 6 mogelijk
(white en cream)

-

enkel gloeilampen en
230V-halogeenlampen

enkel gloeilampen en
230V-halogeenlampen

-

** functionaliteiten ook beschikbaar voor Niko Home Control (ref. codes: 550-20210 en 1xx-55511) en Nikobus (ref. codes: 1xx-78050)

x
cream

104-xxxxx

greige

124-xxxxx

dark brown

white

121-xxxxx

sterling

154-xxxxx

white steel

light grey

122-xxxxx

anthracite

157-xxxxx

champagne steel

silver

123-xxxxx

bronze

161-xxxxx

black steel

230V-binnendetectoren voor plafondmontage

350-20053

350-20054

350-20055

350-20060

Omschrijving

aanwezigheidsmelder

aanwezigheidsmelder

aanwezigheidsmelder

aanwezigheidsmelder

Technologie

infrarood

infrarood

infrarood

infrarood

Kleur

white

white

white

white

Master/slave

master

master

master

master/slave

2

1

2 (licht + ventilator)

1

Uitgang 1





Detectie

licht en beweging

licht en beweging

licht en beweging

licht en beweging

Uitgang 2


-


-

Detectie

beweging

-

beweging

-

aan/uit

aan/uit

aan/uit

aan/uit

Aantal kanalen

Functionaliteit

360°

360°

360°

360°

20 m

20 m

20 m

20 m

Opbouw/inbouw

opbouw

opbouw

opbouw

opbouw

Montagedoos

-

-

-

-

IR-afstandsbediening

-

-

-

-

350-20011***

350-20010***

350-30010

350-20061**

Omschrijving

bewegingsmelder

bewegingsmelder

bewegingsmelder

aanwezigheidsmelder

Technologie

24V-detectoren

Detectiehoek
Bereik (diameter)

infrarood

infrarood

infrarood

infrarood

Accessoires

white

white

white

white

binnen (of buiten met
beschermkap)

binnen (of buiten met
beschermkap)

buiten (met beschermkap)

binnen

Uitgang 1

aan/uit (NPN-transistor)




Detectie

beweging

beweging

licht en beweging

beweging

Uitgang 2

-

-

-

-

Kleur
Toepassingsgebied

Detectie
Detectiehoek
Bereik
Montage

-

-

-

-

90°

90°

90°

360°

0,5 - 9 m x 1 m (LxB)

0,5 - 15 m

0,5 - 15 m

7 - 12 m (diameter)

muur/plafond

muur/plafond

muur/plafond

plafond

*** aansluiting mogelijk op Niko Home Control via de digitale potentiaalvrije sensormodule (ref. code: 550-00210)
Accessoires
Daglichtstuurmodule
Voeding
IP54-beschermkap
Montagedoos

360-35010, 360-45010,
360-45011, 360-45012

360-35010, 360-45010,
360-45011, 360-45012

360-35010

360-35010, 360-45010,
360-45011, 360-45012

-

-

-

-

390-20010

390-20010

390-20010

-

-

-

-

390-20056

350-20062

350-20063

350-20056

350-20065

350-20066

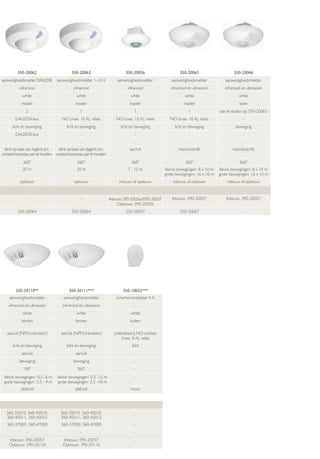

aanwezigheidsmelder DALI/DSI

aanwezigheidsmelder 1-10 V

aanwezigheidsmelder

aanwezigheidsmelder

aanwezigheidsmelder

infrarood

infrarood

infrarood

infrarood en ultrasoon


white

white

white

white

white

master

master

master

master

slave

2

1

1

1

aan te sluiten op 350-20065

DALI/DSI-bus




-

licht en beweging

licht en beweging

licht en beweging

licht en beweging

beweging

DALI/DSI-bus

-

-

-

-

-

-

-

-

-

aan/uit

marche/arrêt

marche/arrêt

dimt op basis van daglicht om
dimt op basis van daglicht om
constant luxniveau aan te houden constant luxniveau aan te houden
360°

360°

360°

360°

360°

20 m

20 m

7 - 12 m

kleine bewegingen: 8 x 10 m
grote bewegingen: 16 x 10 m

kleine bewegingen: 8 x 10 m
grote bewegingen: 16 x 10 m

opbouw

opbouw

inbouw of opbouw

inbouw of opbouw

inbouw of opbouw

-

-

Inbouw:390-20056of390-20057
Opbouw: 390-20056

Inbouw: 390-20057

Inbouw: 390-20057

350-20064

350-20064

350-20057

350-20067

-

350-20110**

350-20111***

350-10032***

aanwezigheidsmelder

aanwezigheidsmelder

schemerschakelaar 4 A



-

white

white

white

binnen

binnen

buiten



potentiaalvrij NO-contact
(max. 4 A), relais

licht en beweging

licht en beweging

licht

aan/uit

aan/uit

-

beweging

beweging

-

180°

360°

-

kleine bewegingen: 0,5 -6 m
grote bewegingen: 3,5 - 9 m

kleine bewegingen: 0,5 -12 m
grote bewegingen: 3,5 -18 m

-

plafond

plafond

muur

360-35010, 360-45010,
360-45011, 360-45012

360-35010, 360-45010,
360-45011, 360-45012

-

360-37000, 360-47000

360-37000, 360-47000

-

-

-

-

Inbouw: 390-20057
Opbouw: 390-20110

Inbouw: 390-20057
Opbouw: 390-20110

-

Inhoudstafel
0.

Overzicht producten

1.

Inleiding

4

2.

Technologie

5

2.1 Bewegingsdetectie

5

2.2 Daglichtsturing

8

3.

Energie besparen

9

4.

Niko projectwerking

9

5.

Toepassingen

6. Standaardproducten

10
18

4

1. Inleiding
Detectoren betekenen veel meer dan het louter aan- en uitknippen van lampen.
Detectoren bieden je meer comfort en veiligheid. Daarnaast kun je lichtsturingsproducten ook inzetten bij de rationalisering
van energieverbruik. Want met behulp van detectoren brandt de verlichting nooit langer dan nodig. Met Niko lichtsturing
zijn de mogelijkheden eindeloos.
Een goede afstelling van de verlichting is, bijvoorbeeld in een school- of kantoorgebouw, zeer belangrijk. De productiviteit van de
leerlingen of werknemers neemt toe. Er worden minder snel fouten gemaakt en er gebeuren minder ongevallen. Mensen worden
ook minder snel moe in een omgeving die goed verlicht is. Niet enkel het ergonomische aspect is belangrijk. De opwarming van
de aarde, de wettelijke verplichting om de CO²-uitstoot te beperken en de stijgende energieprijzen doen meer en meer inzien dat
energie besparen absoluut noodzakelijk wordt.
Detectoren bieden heel wat meerwaarde in tertiaire gebouwen. Maar ook in een woning zijn detectoren op hun plaats. Een
bewegingsmelder in het toilet of de gang zorgt ervoor dat de verlichting enkel brandt wanneer het nodig is. Dat is comfortabel en
je bespaart meteen heel wat energie. Daarnaast kondigt een bewegingsmelder in de tuin ongewenste gasten aan.
Niko staat voor topkwaliteit. Bij elke productiestap ondergaan de Niko producten een grondige controle. Bij Niko geniet je dan
ook van een garantietermijn van 4 jaar, terwijl de wettelijke verplichting slechts 2 jaar bedraagt.
Niko, dat betekent ook een pak ervaring. Met dochterbedrijf Servodan (overname in 2008) heeft Niko Group meer dan 50 jaar
kennis over detectoren in huis. Servodan is marktleider in Denemarken en heeft tevens een goede positie in Noorwegen en
Zweden. Hoe dat komt? Kwalitatieve en innovatieve producten voeren de
boventoon.
In de catalogus van Niko vind je onze standaardproducten terug. Maar wist je dat je er ook terecht kunt voor projectwerking?
Neem contact met ons op, omschrijf je project en Niko doet je een geschikt voorstel. Helemaal op maat van jouw project.
Verder in deze catalogus maak je kennis met onze standaardproducten, maar vind je ook inspiratie voor de toepassingen van onze
producten in verschillende soorten ruimten.

5

2. Technologie
2.1

Bewegingsdetectie

Passief infraroodtechnologie (PIR)
PIR-sensoren detecteren het verschil tussen de verspreide warmte van het menselijk lichaam in beweging en de omgeving.

warmte

beweging

Deze sensoren maken gebruik van speciaal ontworpen lenzen die het detectiegebied in twee zones verdelen:
een centrale zone (Dot-lens) voor de detectie van kleine bewegingen en een buitenzone (Fresnel-lens) voor de grote
bewegingen. De detectie is zeer nauwkeurig.

Ultrasone technologie (US)
Ultrasone detectie verzendt ultrasone geluidsgolven door een detectiegebied en meet de snelheid waarmee deze golven
terugkeren. Beweging van de aanwezigen, hoe beperkt ook, verandert de frequentie waarmee deze golven terugkeren naar
hun beginpunt. Zo wordt aanwezigheid gedetecteerd, zelfs op grote afstand.

reflectie

ultrasone
geluidsgolvens

6

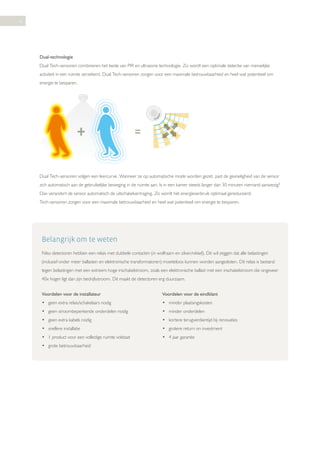

Dual-technologie
Dual Tech-sensoren combineren het beste van PIR en ultrasone technologie. Zo wordt een optimale detectie van menselijke
activiteit in een ruimte verzekerd. Dual Tech-sensoren zorgen voor een maximale betrouwbaarheid en heel wat potentieel om
energie te besparen.

Dual Tech-sensoren volgen een leercurve. Wanneer ze op automatische mode worden gezet, past de gevoeligheid van de sensor
zich automatisch aan de gebruikelijke beweging in de ruimte aan. Is in een kamer steeds langer dan 30 minuten niemand aanwezig?
Dan verandert de sensor automatisch de uitschakelvertraging. Zo wordt het energieverbruik optimaal gereduceerd.
Tech-sensoren zorgen voor een maximale betrouwbaarheid en heel wat potentieel om energie te besparen.

Belangrijk om te weten
Niko detectoren hebben een relais met dubbele contacten (in wolfraam en zilver/nikkel). Dit wil zeggen dat alle belastingen
(inclusief onder meer ballasten en elektronische transformatoren) moeiteloos kunnen worden aangesloten. Dit relais is bestand
tegen belastingen met een extreem hoge inschakelstroom, zoals een elektronische ballast met een inschakelstroom die ongeveer
40x hoger ligt dan zijn bedrijfsstroom. Dit maakt de detectoren erg duurzaam.
Voordelen voor de installateur

Voordelen voor de eindklant

• geen extra relais/schakelaars nodig

• minder plaatsingskosten

• geen stroombeperkende onderdelen nodig

• minder onderdelen

• geen extra kabels nodig

• kortere terugverdientijd bij renovaties

• snellere installatie

• grotere return on investment

• 1 product voor een volledige ruimte volstaat

• 4 jaar garantie

• grote betrouwbaarheid

8

2.2

Daglichtsturing

Bij automatische lichtregeling wordt de verlichting met behulp van dimmers en daglichtregeling tot het juiste niveau geregeld,
afhankelijk van de intensiteit van het rechtstreeks binnenvallend daglicht (open-loopsysteem). Zo wordt optimaal gebruikgemaakt
van het natuurlijk licht en wordt de ruimte altijd ideaal verlicht. In combinatie met bewegings- of aanwezigheidsmelders brandt de
verlichting bovendien enkel wanneer iemand in de ruimte aanwezig is.

25%

50%

75%

De lichtsensor kan zowel binnen als buiten geplaatst worden. Niko beschikt over twee- en driezoneregeling en 1-10V- en
DALI-dimming.

kantoren

sanitaire ruimten

vergaderzalen

9

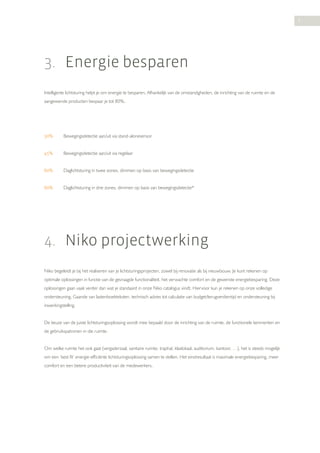

3. Energie besparen
Intelligente lichtsturing helpt je om energie te besparen. Afhankelijk van de omstandigheden, de inrichting van de ruimte en de
aangewende producten bespaar je tot 80%.

30%

Bewegingsdetectie aan/uit via stand-alonesensor

45%

Bewegingsdetectie aan/uit via regelaar

60%

Daglichtsturing in twee zones, dimmen op basis van bewegingsdetectie

80%

Daglichtsturing in drie zones, dimmen op basis van bewegingsdetectie*

4. Niko projectwerking
Niko begeleidt je bij het realiseren van je lichtsturingsprojecten, zowel bij renovatie als bij nieuwbouw. Je kunt rekenen op
optimale oplossingen in functie van de gevraagde functionaliteit, het verwachte comfort en de gewenste energiebesparing. Deze
oplossingen gaan vaak verder dan wat je standaard in onze Niko catalogus vindt. Hiervoor kun je rekenen op onze volledige
ondersteuning. Gaande van lastenboekteksten, technisch advies tot calculatie van budget/terugverdientijd en ondersteuning bij
inwerkingstelling.
De keuze van de juiste lichtsturingsoplossing wordt mee bepaald door de inrichting van de ruimte, de functionele kenmerken en
de gebruikspatronen in die ruimte.
Om welke ruimte het ook gaat (vergaderzaal, sanitaire ruimte, traphal, klaslokaal, auditorium, kantoor, …), het is steeds mogelijk
om een ‘best fit’ energie-efficiënte lichtsturingsoplossing samen te stellen. Het eindresultaat is maximale energiebesparing, meer
comfort en een betere productiviteit van de medewerkers.

10

5. Toepassingen
We inspireren je graag bij het uitwerken van je projecten. Zowel grote als kleine lokalen kunnen hun voordeel halen uit intelligente
lichtregeling. Hieronder enkele voorbeelden.

Kleine individuele kantoren, kleine vergaderzalen.
Potentiële energiebesparing: 60%
Hierbij gaat het om een afgesloten bureau waarin de meeste activiteiten (computerwerk, lezen, ...) zittend uitgevoerd worden.

1. Meest rendabele oplossing: passief

6,5 M

infrarooddetector (PIR), 230 Vac,

350-20054
4M

daglichtafhankelijke aanwezigheidsmelder
met 1 kanaal. Afhankelijk van de gekozen
sensor is er een detectiebereik van 38 tot
140 m2.

Scenario: voorgestelde producten

Aanwezigheidsmelder 360°
230 Vac, 1 kanaal (10 A)

of


voor opbouw

voor inbouw en opbouw

Referentiecode: 350-20054


Energiebesparing: 30%


11

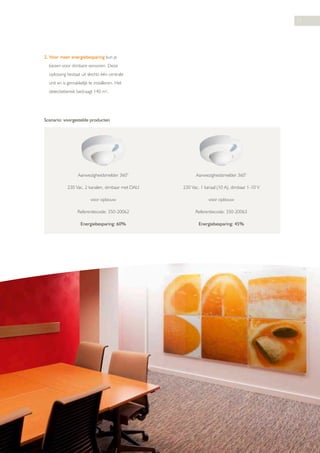

2. Voor meer energiebesparing kun je
kiezen voor dimbare sensoren. Deze
oplossing bestaat uit slechts één centrale
unit en is gemakkelijk te installeren. Het
detectiebereik bedraagt 140 m2.




230 Vac, 2 kanalen, dimbaar met DALI

230 Vac, 1 kanaal (10 A), dimbaar 1-10 V

voor opbouw

voor opbouw





11

12

Grote landschapsburelen, vergaderzalen, eetzalen, klaslokalen,
auditoria. Potentiële energiebesparing: 80%
Landschapsburelen hebben meestal grote ramen en worden vaak gebruikt door meerdere mensen. De meeste activiteiten
(computerwerk, lezen, ...) worden hier op dezelfde plaats uitgevoerd.

8M

1. Meest rendabele oplossing: passief

350-20054

infrarooddetector (PIR), 230 Vac, 360°,
daglichtafhankelijke aanwezigheidsmelder

6M

met 1 kanaal of 2 kanalen.





230 Vac, 2 kanalen (2 x 10 A)
(aan/uit met drukknop)





13

12M

2. anneer plafondsensoren niet
W
kunnen geïnstalleerd worden, kun je

360-35010

24Vdc-bewegingsmelder (PIR) voor
wandmontage in combinatie met een
daglichtstuurmodule (aan/uit) en een

8M

gebruikmaken van de

350-10011

lichtmeetcel.
350-20011

Alternatief 1: voorgestelde producten

Bewegingsmelder 90°

Daglichtstuurmodule (aan/uit)

24 Vdc, 0,5-15 m reikwijdte

Lichtmeetcel IP20 met
instelbaar meetbereik



14

3. ls de inrichting van de kamer
A

12M

(meubilair, verlaagde wanden,
pendelverlichtingsarmaturen, …)
infrarooddetector hindert, raadt Niko
aan om gebruik te maken van Dual

8M

de detectie van de passief

360-37000

Tech-sensoren (PIR gecombineerd met
ultrasone technologie). De PIR-sensor
detecteert de eerste beweging in de
ruimte. Daarna neemt de ultrasone
sensor de taak over voor de detectie van
kleine bewegingen in die ruimte.


Voeding, 24 Vdc/40 mA

+

of



PIR/US, 24 Vdc
Ref. code: 360-37000

Aanwezigheidsmelder 180°/360°

master, PIR/US, 230 Vac

slave, PIR/US, 230 Vac

350-20110 en 350-20111

Ref. code: 350-20065

Ref. code: 350-20066



15

12 m

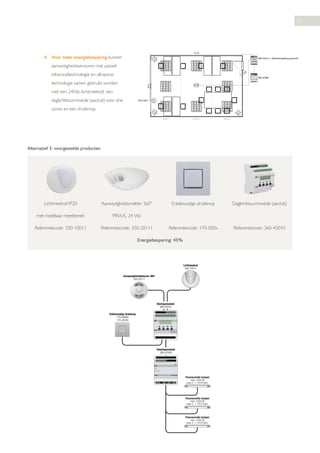

4. oor meer energiebesparing kunnen
V

360-45010 = driezoneregeling (aan/uit)

aanwezigheidssensoren met passief
infraroodtechnologie en ultrasone

360-47000
8m

technologie samen gebruikt worden
met een 24Vdc-lichtmeetcel, een
daglichtstuurmodule (aan/uit) voor drie

350-10011

zones en een drukknop.
zone 1

zone 2

zone 3


Lichtmeetcel IP20


met instelbaar meetbereik

PIR/US, 24 Vdc



Enkelvoudige drukknop

Daglichtstuurmodule (aan/uit)

Referentiecode: 170-000x



Lichtmeetcel
350-10011
Aanwezigheidsdetector 360°
350-20111

Sturingsmodule
360-45010
170-00000
170-40100

Voedingsmodule
360-47000

Fluorescentie lampen
max. 1200 VA
zone 2 : 1-10 V/ DALI

max. 1200 VA

max. 1200 VA

16

5. n geval van lichtarmaturen met dimbare
I

12 m
360-45010 = driezoneregeling (1-10V-dimming)
360-45012 = driezoneregeling (DALI-dimming)

ballasten (1-10 V, DALI) kan de ruimte
ingedeeld worden in twee of drie

360-47000
8m

verlichtingszones. Afhankelijk van de
hoeveelheid binnenvallend licht en de
vereiste instellingswaarde worden de

350-10011

verschillende zones gedimd. Zo bereik
je een maximale energiebesparing

zone 1

zone 2

zone 3

tot 80% en een zo groot mogelijk
verlichtingscomfort.



Lichtmeetcel IP20

Dimbare daglichtstuurmodule

PIR/US, 24 Vdc

met instelbaar meetbereik

combinatie van licht, beweging en tijd



360-45011 (1-10 V)
360-45012 (DALI)


Bewegingsmelder voor plafond opbouw
350-20111

Bewegingsmelder voor wand opbouw
350-20010

max. 8x

Lichtmeetcel
350-10011

OF

Daglichtsturing
360-45011
Enkelvoudige 4-voudige
potentiaal vrĳe drukknop
170-00000
170-40100
101-40100
max. 1200 VA

Voedingsmodule
360-47000

max. 1200 VA

max. 1200 VA


Referentiecode: 170-000x

18

6. Standaardproducten
Op de volgende pagina’s geven we je graag een overzicht van de producten die we op voorraad hebben.

16A- schemerschakelaar
Schemerschakelaar, 230 Vac, 2-200 lux, 1 kanaal (16 A)
• Duurzaam
• Functioneel
• Betrouwbaar
• Energiebesparend
• Comfortverhogend
• Extra preventie tegen inbraak
Automatische schemerschakelaar voor gebruik
op opritten, in carports, in tuinen, …
• De schemerschakelaar is geschikt voor de sturing van
buitenverlichting.
• De verlichting schakelt automatisch aan wanneer het daglichtniveau
daalt tot onder de ingestelde luxwaarde. Ligt het daglichtniveau
hoger dan de ingestelde luxwaarde, dan schakelt de verlichting
3000 W

3000 VA

max. 16 A

IP54

2-200 lux

automatisch uit.
• De behuizing biedt voldoende plaats voor de bedrading, wat een
snelle en eenvoudige installatie mogelijk maakt.

19

Technische gegevens
Referentiecode

350-10030

Afmetingen

103 x 73 x 47 mm (HxBxD)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,9 W

Relaiscontact

NO (max. 16 A)

Aantal schakelingen bij een belasting van 16 A

6000

Maximale belasting

gloeilampen (3000 W)
230V-halogeenlampen (3000 W)
alle laagspanningshalogeenlampen (3000 VA)
fluorescentielampen (niet-gecompenseerd) (3000 VA)
lagedruknatrium-/lagedrukkwiklampen (1000 W)
gasdamplampen (hoge/lage druk) (1000 W)
spaarlampen (CFLi) (3000 VA)

Maximaal schakelvermogen

140 μF

Maximale inschakelstroom

165 A/20 ms

Lichtgevoeligheid

2 – 200 lux

Hysteresis op lichtgevoeligheid

± 50%

Uitschakelvertraging

± 1 min

Beschermingsgraad

IP54

Beschermklasse

klasse II-toestellen

Omgevingstemperatuur

-50 – 50°C

Keurmerk

CE-gemarkeerd conform EN 60669-2-1

Aansluitschema’s

103 mm

Afmetingen

L

N

L

N

L

73 mm

47 mm

L

N

N

N

N

20

10A- schemerschakelaar
Schemerschakelaar, 230 Vac, 5-300 lux, 1 kanaal (10 A)
• Duurzaam
• Functioneel
• Betrouwbaar
Automatische schemerschakelaar voor gebruik
• De schemerschakelaar is geschikt voor de sturing van
buitenverlichting.
daalt tot onder de ingestelde luxwaarde. Ligt het daglichtniveau
hoger dan de ingestelde luxwaarde, dan schakelt de verlichting
automatisch uit.
2300 W

1200 VA

max. 10 A

IP54

5-300 lux

• De behuizing biedt voldoende plaats voor de bedrading, wat een
snelle en eenvoudige installatie mogelijk maakt.

21

Technische gegevens
Referentiecode

350-10031

Afmetingen

95 x 74 x 49 mm (HxBxD)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,9 W

Relaiscontact

NO (max. 10 A), lichtgevoelig

Maximale belasting



140 μF


80 A/20 ms

Lichtgevoeligheid

5 – 300 lux


+ 50%


± 1 min

Beschermingsgraad

IP54

Beschermklasse



-25 – 45°C

Keurmerk


Afmetingen

Aansluitschema’s

74 mm

N

L

95 mm

N

L

49 mm

L

N

N

L

22

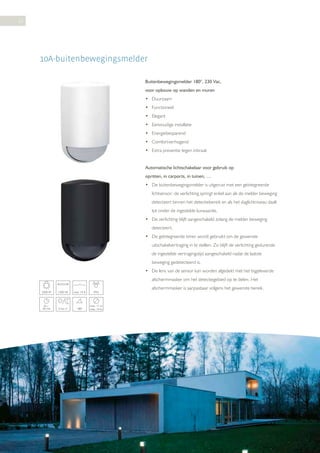

10A-buitenbewegingsmelder
Buitenbewegingsmelder 180°, 230 Vac,
voor opbouw op wanden en muren
• Duurzaam
• Functioneel
• Elegant
• Eenvoudige installatie
Automatische lichtschakelaar voor gebruik op
opritten, in carports, in tuinen, …
• De buitenbewegingsmelder is uitgerust met een geïntegreerde
lichtsensor: de verlichting springt enkel aan als de melder beweging
detecteert binnen het detectiebereik en als het daglichtniveau daalt
tot onder de ingestelde luxwaarde.
• De verlichting blijft aangeschakeld zolang de melder beweging
detecteert.
• De geïntegreerde timer wordt gebruikt om de gewenste
uitschakelvertraging in te stellen. Zo blijft de verlichting gedurende
de ingestelde vertragingstijd aangeschakeld nadat de laatste
beweging gedetecteerd is.
• De lens van de sensor kan worden afgedekt met het bijgeleverde
afschermmasker om het detectiegebied op te delen. Het
2300 W

1200 VA

max. 10 A

IP54

8s30 min

5 lux-∞

180°

max. 11 m
max. 14 m

afschermmasker is aanpasbaar volgens het gewenste bereik.

23

Technische gegevens
Referentiecode

350-20058 (white)
350-20158 (anthracite)

Afmetingen

125 x 72 x 63 mm (HxBxD)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,6 W

Relaiscontact

NO (max. 10 A), lichtgevoelig

Charge maximale



140 μF


80 A/20 ms

Detectiehoek

180°

Detectiebereik (op een hoogte van 2,5 m)

halve cirkel, tot max. 14 m (350-20058)
halve cirkel, tot max. 11 m (350-20158)

Montagehoogte

2–3m

Lichtgevoeligheid

5 lux – ∞


8 s – 30 min

Beschermingsgraad

IP54

Beschermklasse



-20 – 45°C

Bekabeling

3 x 1,5 mm²

Kabeldoorvoer

2 x 12,5 mm

Keurmerk


Afmetingen

Instellingen

72 mm

Aansluitschema’s

63 mm

LUX

N

8s

L

Blue Brown Red
N

L'

125 mm

30m

Blue Brown Red

Range
in meter
14 m
8m
6m

TIME

L

L

N

N

Aanpassingen detectiegebied
11 m
7m
5m
2m

180°

2,5 m

11 m

white: 14 m
anthracite: 11 m

0

white: 14 m
anthracite: 11 m

7m

0

white: 14 m
anthracite: 11 m

5m
2m

L

L'

24

10A-buitenbewegingsmelder
Buitenbewegingsmelder 180°, 230 Vac,
voor opbouw op wanden, muren en plafonds
• Duurzaam
• Functioneel
• Elegant
Automatische lichtschakelaar voor gebruik
• De buitenbewegingsmelder is uitgerust met een geïntegreerde
lichtsensor: de verlichting springt enkel aan als de melder beweging
detecteert binnen het detectiebereik en als het daglichtniveau daalt
tot onder de ingestelde luxwaarde.
2300 W

1200 VA

max. 10 A

IP54

8s30 min

5 lux-∞

180°

max. 11 m
max. 14 m

detecteert.

25

Technische gegevens
Referentiecode buitenbewegingsmelder

350-20050 (white) | 350-20150 (anthracite)

Referentiecode montagebeugel

390-20050 (white) | 390-20150 (anthracite)

Afmetingen

70 x 90 x 130 mm (HxBxD)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,8 W

Relaiscontact

NO (max. 10 A), licht- en bewegingsgevoelig

Maximale belasting



140 μF


80 A/20 ms

Detectiehoek

180°

Detectiebereik (op een hoogte van 2,5m)

halve cirkel, tot max. 14 m (350-20050) | halve cirkel, tot max. 11 m (350-20150)

Montagehoogte

2–3m

Lichtgevoeligheid

5 lux – ∞


+ 10%


8 s – 30 min

Beschermingsgraad

IP54

Beschermklasse



-20 – 45°C

Bekabeling

3 x 1,5 mm²

Kabeldoorvoer

2 x 12,5 mm

Keurmerk


Afmetingen

Instellingen

Aansluitschema’s

Detectiegebied
11 m
7m
5m
2m

45 mm

70 mm

130 mm

Brown Blue
L

Brown Blue

Red

L

N

Red

N
11 m
7m
5m

L
12m

LUX

N

8s

TIME

+

2m

L
N

-

METER

90 mm

Aanpassingen detectiegebied

Plafondmontage

30m

LUX

8s

TIME

+

180°

-

METER

2,5 m

white: 14 m
anthracite: 11 m

0

white: 14 m
anthracite: 11 m

0

white: 14 m
anthracite: 11 m

26

Aanwezigheidsmelder, 1 kanaal
Aanwezigheidsmelder met daglichtsturing, 360°, 230 Vac,
1 kanaal (10 A), voor inbouw in of opbouw op plafonds
• Duurzaam
• Functioneel
• Elegant
• Klein detectiegebied mogelijk (diameter van 7 tot 12 m)
Aanwezigheidsmelder voor gebruik in kleine lokalen,
kantoorruimten, opslagruimten, …
• De aanwezigheidsmelder is enkel geschikt voor de sturing van
binnenverlichting.
• Afhankelijk van de gekozen toepassing wordt de verlichting manueel
met een drukknop of automatisch bij detectie van beweging aan- en
uitgeschakeld. De verlichting kan zowel afhankelijk als onafhankelijk
van het gemeten daglichtniveau worden aan- en uitgeschakeld.
detecteert.
2300 W

1200 VA

max. 10 A

IP20

5 s/
2-30 min

30-2000
lux

360°

7-12 m

• De verlichting kan altijd manueel worden uitgeschakeld.
• IR-afstandsbediening voor een snelle en eenvoudige instelling
(optioneel).

27

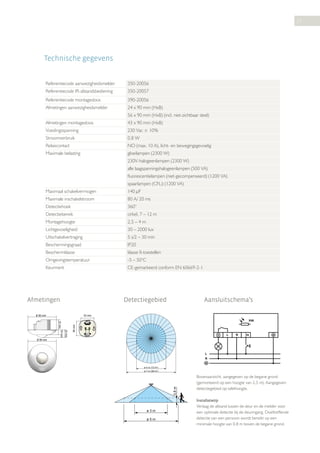

Technische gegevens
Referentiecode aanwezigheidsmelder

350-20056

Referentiecode IR-afstandsbediening

350-20057

Referentiecode montagedoos

390-20056

Afmetingen aanwezigheidsmelder

24 x 90 mm (HxB)
56 x 90 mm (HxB) (incl. niet-zichtbaar deel)

Afmetingen montagedoos

43 x 90 mm (HxB)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,8 W

Relaiscontact


Maximale belasting



140 μF


80 A/ 20 ms

Detectiehoek

360°

Detectiebereik

cirkel, 7 – 12 m

Montagehoogte

2,5 – 4 m

Lichtgevoeligheid

30 – 2000 lux


5 s/2 – 30 min

Beschermingsgraad

IP20

Beschermklasse



-5 – 50°C

Keurmerk


Afmetingen

Detectiegebied

Ø 90 mm

Aansluitschema’s

55 mm

24 mm

16 mm

60 mm

32 mm

PIR

L

N

Ø 90 mm

L
N
ø 4 m (12 m )
2

0,8 m

ø 7 m (38 m2)

ø3m
ø5m

Bovenaanzicht, aangegeven op de begane grond
(gemonteerd op een hoogte van 2,5 m). Aangegeven
detectiegebied op tafelhoogte.
Installatietip
Verlaag de afstand tussen de deur en de melder voor
een optimale detectie bij de deuringang. Doeltreffende
detectie van een persoon wordt bereikt op een
minimale hoogte van 0,8 m boven de begane grond.

28

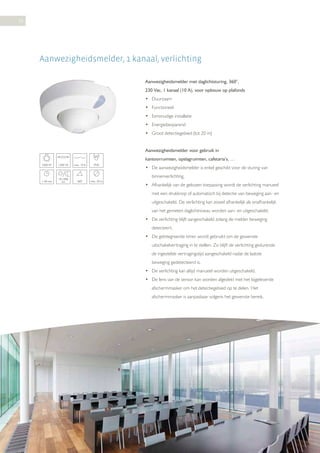

Aanwezigheidsmelder, 1 kanaal, verlichting
Aanwezigheidsmelder met daglichtsturing, 360°,
230 Vac, 1 kanaal (10 A), voor opbouw op plafonds
• Duurzaam
• Functioneel
• Groot detectiegebied (tot 20 m)
Aanwezigheidsmelder voor gebruik in
kantoorruimten, opslagruimten, cafetaria’s, …
2300 W

1200 VA

max. 10 A

IP20

1-30 min

10-1000
lux

360°

max. 20 m

binnenverlichting.
detecteert.

29

Technische gegevens
Referentiecode

350-20054

Afmetingen

59 x 127 mm (HxB)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

1W

Relaiscontact


Maximale belasting



140 μF


80 A/20 ms

Detectiehoek

360°

Detectiebereik

cirkel, tot max. 20 m

Montagehoogte

2,5 – 3 m

Lichtgevoeligheid

10 – 1000 lux


+ 10%


1 – 30 min

Beschermingsgraad

IP20

Beschermklasse



-5 – 50°C

Keurmerk


Afmetingen

Aansluitschema

Ø 127 mm

PIR

59 mm

Ø 127 mm

Plaatsing

L

N

L
N

Detectiegebied

A B

C

Bovenaanzicht, aangegeven op de begane grond (gemonteerd op een hoogte
van 2,5 m).
A + B = kleine lichaamsbewegingen
C + D = grote lichaamsbewegingen
Aangegeven detectiegebied op tafelhoogte.
D

0,8 m

Montage

ø2m
3 m²
ø 3,4 m
9 m²

ø3m
ø5m
ø 12 m
ø 20 m

ø8m
50 m²
ø 13,5 m
140 m²

Installatietip
Verlaag de afstand tussen de deur
en de melder voor een optimale
detectie bij de deur-ingang.
Doeltreffende detectie van een
persoon wordt bereikt op een
minimale hoogte van 0,8 m
boven de begane grond.

30

Aanwezigheidsmelder, 1 kanaal, master/slave, verlichting
Aanwezigheidsmelder met daglichtsturing, 360°, 230 Vac,
1 kanaal (10 A), master/slave, voor opbouw op plafonds
• Duurzaam
• Functioneel
• Kan als master of slave gebruikt worden
Aanwezigheidsmelder voor gebruik in grotere
2300 W

1200 VA

max. 10 A

IP20

1-30 min

10-1000
lux

360°

max. 20 m

kantoorruimten, opslagruimten, cafetaria’s, …
binnenverlichting.
detecteert.
afscherm¬masker is aanpasbaar volgens het gewenste bereik.
• In grotere ruimten kan deze melder worden gebruikt in een masterslaveopstelling. De slave volgt de instellingen van de master.

31

Technische gegevens
Referentiecode

350-20060

Afmetingen

59 x 127 mm (HxB)

Master/slave

master/slave

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

±1W

Relaiscontact


Maximale belasting



140 μF


80 A/20 ms

Detectiehoek

360°

Detectiebereik


Montagehoogte

2,5 – 3 m

Lichtgevoeligheid

10 – 1000 lux


+ 10%


1 – 30 min

Beschermingsgraad

IP20

Beschermklasse



-5 – 50°C

Keurmerk


Afmetingen

Plaatsing

Aansluitschema
Push-

Ø 127 mm

button

Ø 127 mm

Master

(230 V)

Slave

59 mm

PIR

L

N

SL

PIR

L

N

SL

L
N
SL

Detectiegebied

A B

C

Bovenaanzicht, aangegeven op de begane grond (gemonteerd op een hoogte
van 2,5 m).

D

0,8 m

Montage

ø2m
3 m²
ø 3,4 m
9 m²

ø3m
ø5m
ø 12 m
ø 20 m

ø8m
50 m²
ø 13,5 m
140 m²

Installatietip
detectie bij de deur-ingang.

32

Aanwezigheidsmelder, 2 kanalen, verlichting + ventilatie
230 Vac, 2 kanalen (2 x 10 A), voor opbouw op plafonds
• Duurzaam
• Functioneel
Aanwezigheidsmelder voor gebruik in toiletten,
wasruimten, …
2300 W

1200 VA

1-30 min

10-1000
lux

max. 10 A

IP20

binnenverlichting.

360°

max. 20 m

• Afhankelijk van de gekozen toepassing worden de verlichting en de
ventilatie manueel met een drukknop of automatisch bij detectie
van beweging aan- en uitgeschakeld. Het daglichtniveau heeft geen
invloed op de ventilatiesturing.
detecteert én het gemeten daglichtniveau lager is dan de ingestelde
waarde.
de
ingestelde vertragingstijd aangeschakeld nadat de laatste beweging
gedetecteerd is. De ventilatie wordt uitgeschakeld nadat de
ingestelde vertragingstijd vermeerderd met 25% verstreken is.
• De verlichting en de ventilatie kunnen altijd manueel worden
uitgeschakeld.

33

Technische gegevens
Referentiecode

350-20055

Afmetingen

59 x 127 mm (HxB)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

1,5 W

Relaiscontact


Maximale belasting

ventilatiemotor (690 VA)


140 μF


80 A/20 ms

Detectiehoek

360°

Detectiebereik


Montagehoogte

2,5 – 3 m

Lichtgevoeligheid

10 – 1000 lux


+ 10%


1 – 30 min

Beschermingsgraad

IP20

Beschermklasse



-5 – 50°C

Keurmerk


Afmetingen
Ø 127 mm

Aansluitschema

Plaatsing
Ø 127 mm

59 mm

PIR

L1

N

L2

L1
L2
N

Detectiegebied

Bovenaanzicht, aangegeven op de begane grond (gemonteerd op een hoogte van
2,5 m).
4100328
Skala :
Dato :
Tegnet:

A B

C

0,8 m

Montage

D

ø2m
3 m²
ø 3,4 m
9 m²

ø3m
ø5m
ø 12 m
ø 20 m

ø8m
50 m²
ø 13,5 m
140 m²

3:1
19-09-02
KOE

Installatietip
Verlaag de afstand tussen de deur en
de melder voor een optimale detectie
bij de deur-ingang. Doeltreffende
detectie van een persoon wordt
bereikt op een minimale hoogte van
0,8 m boven de begane grond.

34

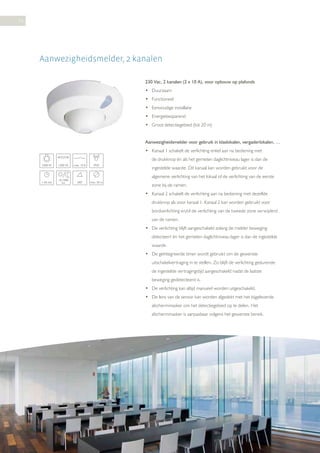

Aanwezigheidsmelder, 2 kanalen
230 Vac, 2 kanalen (2 x 10 A), voor opbouw op plafonds
• Duurzaam
• Functioneel
Aanwezigheidsmelder voor gebruik in klaslokalen, vergaderlokalen, …
• Kanaal 1 schakelt de verlichting enkel aan na bediening met
de drukknop én als het gemeten daglichtniveau lager is dan de
2300 W

1200 VA

max. 10 A

IP20

1-30 min

10-1000
lux

360°

max. 20 m

ingestelde waarde. Dit kanaal kan worden gebruikt voor de
algemene verlichting van het lokaal of de verlichting van de eerste
zone bij de ramen.
• Kanaal 2 schakelt de verlichting aan na bediening met dezelfde
drukknop als voor kanaal 1. Kanaal 2 kan worden gebruikt voor
bordverlichting en/of de verlichting van de tweede zone verwijderd
van de ramen.
detecteert én het gemeten daglichtniveau lager is dan de ingestelde
waarde.

35

Technische gegevens
Referentiecode

350-20053

Afmetingen

59 x 127 mm (HxB)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

1,5 W

Relaiscontact


Aantal schakelingen bij een belasting van 16 A

NO (max. 10 A), bewegingsgevoelig

Maximale belasting



140 μF


80 A/20 ms

Detectiehoek

360°

Detectiebereik


Montagehoogte

2,5 – 3 m

Lichtgevoeligheid

10 – 1000 lux


+ 10%


1 – 30 min

Beschermingsgraad

IP20

Beschermklasse



-5 – 50°C

Keurmerk


Afmetingen
Ø 127 mm

Plaatsing

Aansluitschema’s

Ø 127 mm

59 mm

P IR

1

L1

N

L2

2

L1
L1
L2
N
Opgelet: L1 en

Detectiegebied

A B

C

Bovenaanzicht, aangegeven op de begane grond
(gemonteerd op een hoogte van 2,5 m).
D
0,8 m

Montage

ø2m

ø3m
ø5m
ø 12 m
ø 20 m

dezelfde fase

3 m²
ø 3,4 m
9 m²
ø8m
50 m²
ø 13,5 m
140 m²

Installatietip
Verlaag de afstand tussen
de deur en de melder voor
een optimale detectie bij de
deur-ingang. Doeltreffende
detectie van een persoon
wordt bereikt op een

36

Bewegingsmelder voor de sturing van binnenverlichting, 90°,
24 Vdc, 9 m reikwijdte, voor montage op muren en plafonds
• Duurzaam
• Functioneel
• Compact
• Tot 8 sensoren per module
• Met ingebouwde wandeltest
• Aanpasbare gevoeligheid
Bewegingsmelder voor gebruik in
magazijndoorgangen en rayons
• De bewegingsmelder werkt volgens de passief infraroodtechnologie
(PIR) en reageert op temperatuurschommelingen en
lichaamsbewegingen.
• Na aansluiting op de netspanning is de bewegingsmelder na drie tot
vijf minuten gebruiksklaar (opwarmtijd).
• Bevestigingsklemmen zijn bijgeleverd voor montage op muren
en plafonds.
• Te gebruiken in combinatie met een daglichtstuurmodule
IP20/IP54

90°

max. 9 m

(360-35010, 360-45010 of 360-45011) voor de lichtregeling
binnenshuis.
• Ook geschikt voor toepassingen buitenshuis. In dit geval wordt een
beschermkap (afzonderlijk te bestellen) met een beschermingsgraad
van IP54 gebruikt om de bewegingsmelder spatwaterdicht te maken.

37

Technische gegevens
Referentiecode bewegingsmelder

350-20011

Referentiecode beschermkap

390-20010

Afmetingen bewegingsmelder

67 x 52 x 34 mm (HxBxD)

Afmetingen incl. beschermkap

69 x 56 x 41 mm (HxBxD)

Voedingsspanning

24 Vdc ± 10%

Uitgangscontact


Stroomverbruik

5 mA

Detectiehoek

90°

Detectiebereik

0,5 – 9 m x 1 m (LxB)

Montagehoogte

max. 8 m

Beschermingsgraad bewegingsmelder

IP20

Beschermingsgraad beschermkap

IP54


-20 – 50°C

Kabellengte

max. 200 m

Kabeldoorvoer

2 x 2 x 0,6 mm

Keurmerk


Afmetingen

Aansluitschema

Plaatsing

52 mm

1 tot 8 sensoren
10 tot 144 m

PIR

109 mm

67 mm

max. 8 m

NPN

34 mm

1

looprichting

56 mm

41 mm
M ax 8 m .

.
9 m

69 mm

1 m .

Gevoeligheid
2

1
Min.

.
9 m

L

3
Normaal
4

5
Max.

N

2

4

38

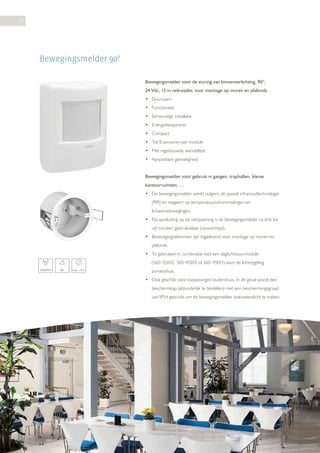

• Duurzaam
• Functioneel
• Compact
Bewegingsmelder voor gebruik in gangen, traphallen, kleine
kantoorruimten, …
lichaamsbewegingen.
• Bevestigingsklemmen zijn bijgeleverd voor montage op muren en
plafonds.
(360-35010, 360-45010 of 360-45011) voor de lichtregeling
IP20/IP54

90°

max. 15 m

binnenshuis.
• Ook geschikt voor toepassingen buitenshuis. In dit geval wordt een
beschermkap (afzonderlijk te bestellen) met een beschermingsgraad
van IP54 gebruikt om de bewegingsmelder spatwaterdicht te maken.

39

Technische gegevens

350-20010


390-20010


67 x 52 x 34 mm (HxBxD)


69 x 56 x 41 mm (HxBxD)

Voedingsspanning

24 Vdc ± 10%

Uitgangscontact


Stroomverbruik

5 mA

Detectiehoek

90°

Detectiebereik

0,5 – 15 m

Montagehoogte

max. 2,5 m


IP20


IP54


-20 – 50°C

Kabellengte

max. 200 m

Kabeldoorvoer

2 x 2 x 0,6 mm

Keurmerk


Afmetingen

Plaatsing

52 mm

Aansluitschema

34 mm

V°

Movement senso
350-20011
350-20010

350-10011

67 mm

PIR

2

4

1

2

1

3

2

4

109 mm

1

PIR

lx

Meter

M 15 7,5 4

3 1,5

360-45011
360-45010

360-35010 Indoor

1

V° 0° 5° 10° 20° 45°
56 mm

2

3

4

5

6

2

3

4

5

6

A
1

41 mm

B
350-20010 / 350-30010

78-050

Position of
Light Sensor 350-10011

69 mm

Nik
20000

90
RJ12-1
6 polet

1

1

L

Gevoeligheid

Important
Distance PCB to
enclosure = 1mm

3
2

1
Min.

Normaal
4

5
Max.

RJ12-2
6 polet

D

N

2

3

40

• Duurzaam
• Functioneel
• Compact
• Met ingebouwde lichtsensor
Bewegingsmelder voor gebruik in gangen, traphallen, kleine
kantoorruimten, …
IP20/IP54

3-300
lux

90°

max. 15 m

lichaamsbewegingen (en rijdende auto’s).
daalt tot onder de ingestelde luxwaarde en er beweging is in het
detectiegebied. Ligt het daglichtniveau hoger dan de ingestelde
luxwaarde, dan schakelt de verlichting automatisch uit.
• Bevestigingsklemmen zijn bijgeleverd voor montage op muren
en plafonds.
(360-35010) voor de lichtregeling buitenshuis.
• In opstellingen met meerdere bewegingsmelders wordt slechts één
bewegingsmelder met ingebouwde lichtsensor gebruikt. De andere
melders hoeven niet uitgerust te zijn met een lichtsensor: gebruik
hiervoor de bewegingsmelder 350-20010.

41

Technische gegevens

350-30010


390-20010


67 x 52 x 34 mm (HxBxD)


69 x 56 x 41 mm (HxBxD)

Voedingsspanning

24 Vdc ± 10%

Uitgangscontact


Stroomverbruik

5 mA

Detectiehoek

90°

Detectiebereik

0,5 – 15 m

Lichtgevoeligheid

3 – 300 lux

Montagehoogte

max. 2,5 m


IP20


IP54


-20 – 50°C

Kabellengte

max. 200 m

Kabeldoorvoer

2 x 2 x 0,6 mm

Keurmerk


Afmetingen

Plaatsing

52 mm

Aansluitschema

34 mm

PIR

V°
V°

67 mm

lx

109 mm

1

Meter

Meter

M 15 M 15 4 3 1,51,5
7,5 7,5 4 3

V° 0° V° 0° 5° 20° 20° 45°
5° 10° 10° 45°

56 mm

41 mm

5m

0m

10 m

5m

0m

10 m

15 m

15 m

69 mm

5m

5m
10 m

10 m
15 m

Gevoeligheid

L
15 m

3
Normaal
4
2,5 m

2

15 m

5
Max.
2,5 m

1
Min.

15 m

N

2

3

4

42

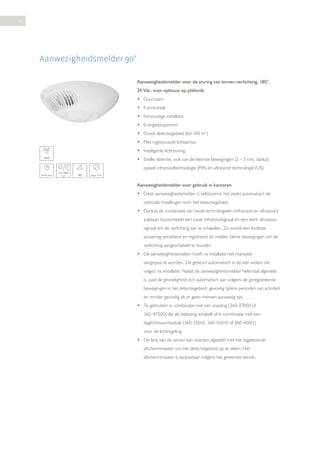

Aanwezigheidsmelder voor de sturing van binnen-verlichting, 180°,
24 Vdc, voor opbouw op plafonds
• Duurzaam
• Functioneel
• Groot detectiegebied (tot 100 m²)
• Intelligente lichtsturing
• Snelle detectie, ook van de kleinste bewegingen (2 – 3 cm), dankzij

IP40

passief infraroodtechnologie (PIR) en ultrasone technologie (US)
8-40 min

10-1000
lux

180°

max. 9 m

Aanwezigheidsmelder voor gebruik in kantoren
• Deze aanwezigheidsmelder is zelfsturend: het zoekt automatisch de
optimale instellingen voor het detectiegebied.
• Dankzij de combinatie van beide technologieën (infrarood en ultrasoon)
volstaan bijvoorbeeld een zwak infraroodsignaal en een sterk ultrasoon
signaal om de verlichting aan te schakelen. Zo wordt een foutloze
activering verzekerd en registreert de melder kleine bewegingen om de
verlichting aangeschakeld te houden.
• De aanwezigheidsmelder hoeft na installatie niet manueel
aangepast te worden. Dit gebeurt automatisch in de vier weken die
volgen na installatie. Nadat de aanwezigheidsmelder helemaal afgesteld
is, past de gevoeligheid zich automatisch aan volgens de geregistreerde
bewegingen in het detectiegebied: gevoelig tijdens perioden van activiteit
en minder gevoelig als er geen mensen aanwezig zijn.
• Te gebruiken in combinatie met een voeding (360-37000 of
360-47000) die de belasting schakelt of in combinatie met een
daglichtstuurmodule (360-35010, 360-45010 of 360-45011)
voor de lichtregeling.

43

Technische gegevens

350-20110

Referentiecode montageplaat

390-20110

Afmetingen

38 x 115 mm (HxB)

Voedingsspanning

24 Vdc ± 10%

Uitgangscontact


Relaiscontact 1

aan/uit (NPN-transistor), licht- en bewegingsgevoelig

Relaiscontact 2

aan/uit (NPN-transistor), bewegingsgevoelig

Potentiaalvrij contact

NO of NG, max. 24 Vdc, 500 mA

Stroomverbruik

18 mA

Detectiehoek

180°

Detectiebereik kleine bewegingen

0,5 – 6 m

Detectiebereik grote bewegingen

3,5 – 9 m


8 – 40 min

Lichtgevoeligheid

10 – 1000 lux


+ 10%

Montagehoogte

2,5 – 3 m

Beschermingsgraad

IP40


0 – 40°C

Keurmerk


Detectiegebied
38 mm

Afmetingen

7,5

0

1,5

3

4,5

6

7,5

Aansluitschema

9 10,5

6
4,5

NG

3
1,5
0
1,5

1

3,5
6,5

2

3

4

NO

C

5

6

7

1

Rood +

2

3

Grijs (licht- en bewegingsgevoelig)

3

Blauw (bewegingsgevoelig)

4

Zwart -

6

5

Zwart/wit

7,5

115 mm

4,5

6

Geel/wit

7

Blauw/wit

180°/100 m²

50 mm

Detectiegevoeligheid - ultrasoon
Kleine bewegingen - Lichaamsbewegingen

25,3 mm

76,3 mm

Detectiegevoeligheid - infrarood

,0

28

Ø1

mm

Opmerkingen
• Het aangegeven detectiegebied geldt voor een
aanwezigheidsmelder die geïnstalleerd is op een
hoogte van 2,5 m in een open ruimte zonder meubels.
• De maximale montagehoogte is 3 m.
• Als er in de ruimte scheidingswanden staan, kan het
detectiegebied met 25% afgenomen zijn.

}

bewegingsgevoelig relais

44

Aanwezigheidsmelder voor de sturing van binnen-verlichting, 360°,
24 Vdc, voor opbouw op plafonds
• Duurzaam
• Functioneel
• Zeer groot detectiegebied (tot 200 m²)
• Intelligente lichtsturing

IP40

8-40 min

• Snelle detectie, ook van de kleinste bewegingen (2 – 3 cm), dankzij
10-1000
lux

360°

max. 18 m

passief infraroodtechnologie (PIR) en ultrasone technologie (US)
Aanwezigheidsmelder voor gebruik in kantoren
• Deze aanwezigheidsmelder is zelfsturend: het zoekt
automatisch de optimale instellingen voor het detectiegebied.
• Dankzij de combinatie van beide technologieën (infrarood en ultrasoon)
volstaan bijvoorbeeld een zwak infraroodsignaal en een sterk ultrasoon
signaal om de verlichting aan te schakelen. Zo wordt een foutloze
activering verzekerd en registreert de melder kleine bewegingen om de
verlichting aangeschakeld te houden.
• De aanwezigheidsmelder hoeft na installatie niet manueel
aangepast te worden. Dit gebeurt automatisch in de vier weken die
volgen na installatie. Nadat de aanwezigheidsmelder helemaal afgesteld
is, past de gevoeligheid zich automatisch aan volgens de geregistreerde
bewegingen in het detectiegebied: gevoelig tijdens perioden van activiteit
en minder gevoelig als er geen mensen aanwezig zijn.
• Te gebruiken in combinatie met een voeding (360-37000 of
360-47000) die de belasting schakelt of in combinatie met een
daglichtstuurmodule (360-35010, 360-45010 of 360-45011)
voor de lichtregeling.

45

Technische gegevens

350-20111

Referentiecode montageplaat

390-20111

Afmetingen

38 x 115 mm (HxB)

Voedingsspanning

24 Vdc ± 10%

Uitgangscontact


Relaiscontact 1

aan/uit (NPN-transistor), licht- en bewegingsgevoelig

Relaiscontact 2


Potentiaalvrij contact

NO of NG, max. 24 Vdc, 500 mA

Stroomverbruik

33 mA

Detectiehoek

360°

Detectiebereik kleine bewegingen

0,5 – 12 m

Detectiebereik grote bewegingen

3,5 – 18 m


8 – 40 min

Lichtgevoeligheid

10 – 1000 lux


+ 10%

Montagehoogte

2,5 – 3 m

Beschermingsgraad

IP40


0 – 40°C

Keurmerk


Afmetingen

Detectiegebied
38 mm

9

7,5

6

4,5

3

1,5

0

1,5

Aansluitschema
3

4,5

6

7,5

9

7,5
6
4,5

NG

3
1,5
0

6,5

1

3,5

2

3

4

NO

C

5

6

7

1

Rood +

3

115 mm

1,5

2

Grijs (licht- en bewegingsgevoelig)

4,5

3

Blauw (bewegingsgevoelig)

6

4

Zwart -

5

Zwart/wit

6

Geel/wit

7

Blauw/wit

7,5

360°/200 m²

50 mm

Detectiegevoeligheid - ultrasoon

25,3 mm

76,3 mm

Detectiegevoeligheid - infrarood

,0

28

Ø1

mm

Opmerkingen
• Het aangegeven detectiegebied geldt voor een
aanwezigheidsmelder die geïnstalleerd is op een
hoogte van 2,5 m in een open ruimte zonder meubels.
• De maximale montagehoogte is 3 m.
• Als er in de ruimte scheidingswanden staan, kan het
detectiegebied met 25% afgenomen zijn.

}

bewegingsgevoelig relais

46

Bewegingsmelder 24 V
Aanwezigheidsmelder voor de sturing van binnenverlichting, 360°,
24 Vdc, voor inbouw in of opbouw op plafonds
• Duurzaam
• Functioneel
• Elegant
• Klein detectiegebied mogelijk (diameter van 7 tot 12 m)
Bewegingsmelder voor gebruik in kleine lokalen, kantoorruimten,
opslagruimten, …
IP20

360°

7 - 12 m

• Te gebruiken in combinatie met een daglichtstuurmodule (360-35010,
360-45010, 360-45011 of 360-45012) voor de lichtregeling binnenshuis.
uitgeschakeld.
detecteert.
• Aansluiting mogelijk op Niko Home Control via de digitale potentiaalvrije
sensormodule (550-00210).
• In grotere ruimten kun je meerdere melders parallel aansluiten.

47

Technische gegevens
Referentiecode

350-20061

Referentiecode montagedoos

390-20056

Afmetingen

24 x 90 mm (HxB)
56 x 90 mm (HxB) (incl. niet-zichtbaar deel)

Afmetingen montagedoos

43 x 90 mm (HxB)

Voedingsspanning

24 Vdc ± 10%

Stroomverbruik

5 mA

Relaiscontact


Detectiehoek

360°

Detectiebereik

7-12 m (diameter)

Montagehoogte

2,5 – 4 m

Beschermingsgraad

IP20

Beschermklasse



-5 – 50°C

Keurmerk


Afmetingen

Detectiegebied

Aansluitschema
A
350-20061
PIR

32 mm
24 mm

16 mm

60 mm

55 mm

24 Vdc
1

2

NPN

Ø 90 mm

B

3

350-

24 V
1

Ø 90 mm

360-35010, 360-45010,
360-45011, 360-45012 or 550-00210
24 Vdc ±10%
NPN / max. 24 V / 50 mA

ø 4 m (12 m2)
ø 7 m (38 m2)

Bovenaanzicht, aangegeven op de begane
grond (gemonteerd op een hoogte van
2,5 m). Aangegeven detectiegebied op
tafelhoogte.

0,8 m

Installatietip
Verlaag de afstand tussen de deur en de
melder voor een optimale detectie bij de
deuringang. Doeltreffende detectie van een
persoon wordt bereikt op een minimale
hoogte van 0,8 m boven de begane grond.

ø3m
ø5m

360-35010
360-45011, 360-4
24 Vd
NPN / max

48

Aanwezigheidsmelder 360°, DALI/DSI, verlichting
230 Vac, DALI/DSI, voor opbouw op plafonds
• Duurzaam
• Functioneel
• DALI/DSI-sturing

1-60 min

50-1500
lux

360°

max. 20 m

Aanwezigheidsmelder voor gebruik in grotere kantoorruimten,
DALI/DSI

IP20

opslagruimten, cafetaria’s, …
binnenverlichting (met DALI/DSI).
uitgeschakeld.
detecteert.
de ingestelde vertragingstijd aangeschakeld nadat de laatste beweging
gedetecteerd is.
(optioneel).

49

Technische gegevens
Referentiecode

350-20062


350-20064

Afmetingen

59 x 127 mm (HxB)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,3 W

Relaiscontact

DALI/DSI-bus

Detectiehoek

360°

Detectiebereik

cirkel, 3 – 20 m

Montagehoogte

2,5 – 4 m

Lichtgevoeligheid

50 – 1500 lux


1 – 60 min

Beschermingsgraad

IP20

Beschermklasse

klasse I-toestellen


-5 – 50°C

Keurmerk


Afmetingen

Aansluitschema
350-20062

Ø 127 mm

59 mm

Ø 127 mm

Plaatsing

+

+

D2

L1

N

-

D1 D12

L1
N

DALI/DSI
Bus 2

-

DALI/DSI
Bus 1

-

+

Detectiegebied
2,5 m). Aangegeven detectiegebied op tafelhoogte.

0,8 m

Montage

+

ø3m
ø 4 m (12 m2)
ø 7 m (38 m2)

ø5m

Installatietip
detectie bij de deuringang.
minimale hoogte van 0,8 m boven
de begane grond.

50

Aanwezigheidsmelder 360°, 1 kanaal, 1-10 V, verlichting
230 Vac, 1 kanaal (10 A), 1-10 V, voor opbouw op plafonds
• Duurzaam
• Functioneel
• 1-10V-sturing
Aanwezigheidsmelder voor gebruik in grotere kantoorruimten,
2300 W

1200 VA

max. 10 A

IP20

1-60 min

50-1500
lux

360°

max. 20 m

1-10 V

opslagruimten, cafetaria’s, …
binnenverlichting.
uitgeschakeld.
detecteert.
gedetecteerd is.
(optioneel).

51

Technische gegevens
Referentiecode

350-20063


350-20064

Afmetingen

59 x 127 mm (HxB)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,2 W

Relaiscontact


Maximale belasting



140 μF


165 A/20 ms

Detectiehoek

360°

Detectiebereik

cirkel, 3 – 20 m

Montagehoogte

2,5 – 4 m

Lichtgevoeligheid

50 – 1500 lux


1 – 60 min

Beschermingsgraad

IP20

Beschermklasse

klasse I-toestellen


-5 – 50°C

Keurmerk


Afmetingen

Aansluitschema
350-20063

Ø 127 mm

59 mm

Ø 127 mm

Plaatsing

1-10 V

L1’

L1

N

+

-

L1
N

Elect. ballast
Light Dimmer

N
L

Detectiegebied

DC
-

+

2,5 m). Aangegeven detectiegebied op tafelhoogte.
A B

C

D
0,8 m

Montage

ø2m

ø3m
ø5m
ø 12 m
ø 20 m

3 m²
ø 3,4 m
9 m²
ø8m
50 m²
ø 13,5 m
140 m²

Installatietip
Verlaag de afstand tussen de deur en
de melder voor een optimale detectie
bij de deuringang. Doeltreffende
detectie van een persoon wordt
bereikt op een minimale hoogte van
0,8 m boven de begane grond.

52

Aanwezigheidsmelder Dual Tech 360°, 1 kanaal,
master en slave, verlichting
230 Vac, 1 kanaal (10 A), voor inbouw in of opbouw op plafonds
• Duurzaam
• Functioneel
Aanwezigheidsmelder voor gebruik in grote ruimten
• De aanwezigheidsmelder werkt volgens de passief infraroodtechnologie
(PIR) en ultrasone technologie (US).
binnenverlichting.
uitgeschakeld.
1-30 min

10-1000
lux

360°

max. 10 x
16 m US

IP20

max. 8 m
PIR

detecteert.
gedetecteerd is.
• Dankzij de combinatie van PIR en US wordt een optimale detectie
verzekerd van menselijke activiteit in een ruimte. Dual Tech-sensoren
bieden een maximale betrouwbaarheid en zorgen ervoor dat heel wat
energie kan worden bespaard.
(optioneel).

53

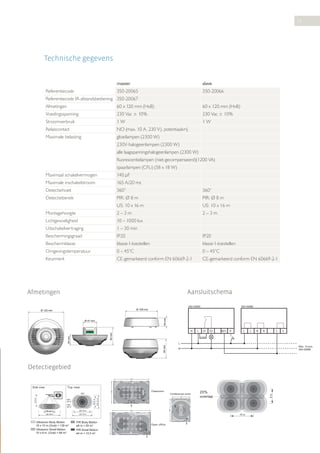

Technische gegevens
master

slave

350-20065

Referentiecode

350-20066

Referentiecode IR-afstandsbediening 350-20067
Afmetingen

60 x 120 mm (HxB)

60 x 120 mm (HxB)

Voedingsspanning

230 Vac ± 10%

230 Vac ± 10%

Stroomverbruik

1W

1W

Relaiscontact

NO (max. 10 A, 230 V), potentiaalvrij

Maximale belasting

alle laagspanningshalogeenlampen (2300 W)
fluorescentielampen (niet-gecompenseerd)(1200 VA)
spaarlampen (CFLi) (58 x 18 W)


140 μF


165 A/20 ms

Detectiehoek

360°

360°

Detectiebereik

PIR: Ø 8 m

PIR: Ø 8 m

US: 10 x 16 m

US: 10 x 16 m

Montagehoogte

2–3m

2–3m

Lichtgevoeligheid

10 – 1000 lux


1 – 30 min

Beschermingsgraad

IP20

IP20

Beschermklasse

klasse I-toestellen

klasse I-toestellen


0 – 45°C

0 – 45°C

Keurmerk



Aansluitschema

Afmetingen
Ø 120 mm

L

D1

D2

Jumper

M/S

R

L

L

N

S

N

Max. 10 pcs.
350-20066

N

Detectiegebied
12m

Top view

US 10 m
US 16 m

Ultrasonic Body Motion
16 x 10 m (Oval) = 138 m2
Ultrasonic Small Motion
10 x 8 m (Oval) = 66 m2

PIR Body Motion
ø8 m = 50 m2
PIR Small Motion
ø4 m = 12,5 m2

14m

8m

20%
overlap

14 m

8m

US 16 m

8m

10m

US 8 m

PIR
ø8 m
PIR ø8 m

Conference room

US 10 m

2.5 m

360°
PIR
ø4 m

Classroom

7.5m

Side view

Open office

S

64 mm

29 mm

N

L

64 mm

60 mm
29 mm

350-20066

29 mm

Ø 109 mm

Ø 109 mm
34 mm

60 mm

34 mm

60 mm

34 mm

Ø 47 mm
Ø 47 mm

350-20065

Ø 109 mm

64 mm

Ø 47 mm

Ø 120 mm

54

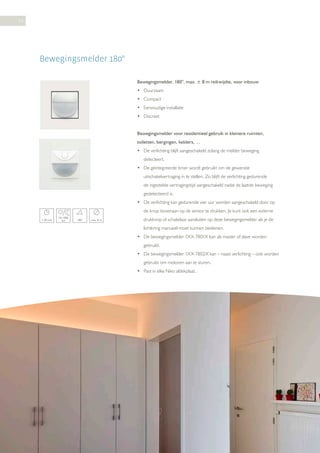

Bewegingsmelder, 180°, max. ± 8 m reikwijdte, voor inbouw
• Duurzaam
• Compact
• Discreet
Bewegingsmelder voor residentieel gebruik in kleinere ruimten,
toiletten, bergingen, kelders, …
detecteert.
gedetecteerd is.
• De verlichting kan gedurende vier uur worden aangeschakeld door op
de knop bovenaan op de sensor te drukken. Je kunt ook een externe
1-30 min

10-1000
lux

180°

max. 8 m

drukknop of schakelaar aansluiten op deze bewegingsmelder als je de
lichtkring manueel moet kunnen bedienen.
• De bewegingsmelder 1XX-7801X kan als master of slave worden
gebruikt.
• De bewegingsmelder 1XX-7802X kan – naast verlichting – ook worden
gebruikt om motoren aan te sturen.
• Past in elke Niko afdekplaat.

55

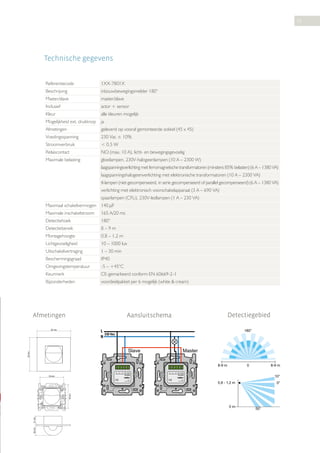

Technische gegevens
Referentiecode

1XX-7801X

Beschrijving

inbouwbewegingsmelder 180°

Master/slave

master/slave

Inclusief

actor + sensor

Kleur


Mogelijkheid ext. drukknop

ja

Afmetingen

geleverd op vooraf gemonteerde sokkel (45 x 45)

Voedingsspanning

230 Vac ± 10%

Stroomverbruik

0,5 W

Relaiscontact


Maximale belasting

gloeilampen, 230V-halogeenlampen (10 A – 2300 W)
laagspanningsverlichting met ferromagnetische transformatoren (minstens 85% belasten) (6 A – 1380 VA)
laagspanningshalogeenverlichting met elektronische transformatoren (10 A – 2300 VA)
tl-lampen (niet-gecompenseerd, in serie gecompenseerd of parallel gecompenseerd) (6 A – 1380 VA)
verlichting met elektronisch voorschakelapparaat (3 A – 690 VA)
spaarlampen (CFLi), 230V-ledlampen (1 A – 230 VA)

Maximaal schakelvermogen 140 μF

165 A/20 ms

Detectiehoek

180°

Detectiebereik

8–9m

Montagehoogte

0,8 – 1,2 m

Lichtgevoeligheid

10 – 1000 lux


1 – 30 min

Beschermingsgraad

IP40


-5 – +45°C

Keurmerk


Bijzonderheden

voordeelpakket per 6 mogelijk (white cream)

Afmetingen

1'

85 mm

180°

L
230 Vac
N

85 mm

N L E1

Detectiegebied

Aansluitschema

L
µ

Slave

1

02135 420-0020x
(09-7x2)

Master

230V~ 4A µ 50Hz

8-9 m

0

8-9 m
10°

59 mm

0,8 - 1,2 m
1'

L
µ

1

02135 420-0020x
(09-7x2)

230V~ 4A µ 50Hz

59 mm

N L E1

27 mm

0m

28 mm

0°

50°

56

Technische gegevens
Referentiecode

1XX-7802X

1XX-7804X

Beschrijving

inbouwbewegingsmelder 180°, met

inbouwbewegingsmelder 180°, tweedraads

potentiaalvrij contact
Master/slave

master

master

Inclusief

actor + sensor

actor + sensor

Kleur



Mogelijkheid externe drukknop ja

ja

Afmetingen

geleverd op vooraf gemonteerde sokkel (45 x 45) geleverd op vooraf gemonteerde sokkel (45 x 45)

Voedingspanning

230 Vac ± 10%

230 Vac ± 10%

Relaiscontact

NO (max. 4 A), potentiaalvrij

1,7 A, triac

Maximale belasting

gloeilampen, 230V-halogeenlampen

gloeilampen, 230V-halogeenlampen

(4 A – 920 W)

(1,7 A – 400 W)

laagspanningsverlichting met
ferromagnetische transformatoren (minstens
85% belasten) (2,5 A – 575 VA)
tl-lampen (niet-gecompenseerd of in serie
gecompenseerd) (2,5 A – 575 VA)
motoren (4 A – 920 VA)
Detectiehoek

180°

180°

Detectiebereik

8m

8m

Montagehoogte

0,8 – 1,2 m

0,8 – 1,2 m

Lichtgevoeligheid

2 – 1000 lux

2 – 1000 lux


5 s – 30 min

5 s – 30 min

Beschermingsgraad

IP20

IP20


bij werking: 0 – 40°C

bij werking: 0 – 40°C

bij opslag en transport: -25 – 70°C

bij opslag en transport: -25 – 70°C

Keurmerk



Afmetingen

Aansluitschema

L

L

N

85 mm

N

230 Vac

85 mm

N L E1

1'

L
µ

Detectiegebied
180°

230 Vac

1

02135 420-0020x
(09-7x2)

230V~ 4A µ 50Hz

8-9 m
59 mm

N L E1

1'

L
µ

1

02135

N L E1

1'

L
µ

1

02135 420-0020x
(09-7x2)

230V~ 4A µ 50Hz

33 mm

1XX-7802X

25 mm

8-9 m
10°

E1

L
230V~
2,2A µ
50Hz

0,8 - 1,2 m

0°

59 mm

230V~ 4A µ 50Hz

0

1XX-7804X

0m

50°

Niko is marktleider in België en produceert vanuit zijn hoofdkantoor in
Sint-Niklaas oplossingen voor schakelmateriaal, toegangscontrole,
lichtsturing en huisautomatisering. Niko zet volop in op doordacht
design, kwalitatief hoogstaande producten en een milieuvriendelijk
productieproces, en investeert hiervoor sterk in onderzoek en
ontwikkeling. Binnen zijn designfilosofie streeft Niko ernaar voortdurend
innovatieve, esthetisch aantrekkelijke en gebruiksvriendelijke producten
op de markt te brengen. Niko is een bedrijf in volle groei, stelt meer dan
630 medewerkers tewerk en heeft een jaarlijkse omzet van meer dan 125
miljoen euro. Momenteel heeft Niko vestigingen verspreid over heel
Europa: België, Frankrijk, Nederland, Slowakije en Denemarken.

Meer informatie?
Niko staat voor je klaar.
Niko Nederland
Stephensonweg 6b

Industriepark West 40

NL-4207 HB Gorinchem

BE-9100 Sint-Niklaas

Postbus 260

sales@niko.be

4200 AG Gorinchem

tel. +32 3 778 90 00

tel. +31 183 64 06 60

fax +32 3 777 71 20

fax +31 183 64 06 80

www.niko.be

www.niko.nl

PF-100-91 / R13065

Niko nv

Niko NV - Detectoren

More Related Content

More from Architectura

Niko NV - Detectoren
