Системы хранения НР MSA 2000 как надежная платформа консолидации данных и построения отказоустойчивых решений для среднего бизнеса

1. Системы хранения НР MSA 2000
как надежная платформа консолидации данных и
построения отказоустойчивых решений для
среднего бизнеса
© 2008 Hewlett-Packard Development Company, L.P.
The information contained herein is subject to change without notice

2. Дисковые массивы HP
StorageWorks
Семейство
XP
Семейство
EVA
U42
U41
U40
U39
U38
LeftHand
U37
Семейство
U36
U35
U34
U33
U32
U31
U30
XP24000
New!
U29
U28
MSA
U27
U26
U25
U24
U23
U22
U21
HP
StorageWorks
U20 UID
EVA LE
Семейств
U19
HP
StorageWorks
U18
MSAxx
UID
U17
HP
StorageWorks
U16
MSAxx
UID
U15
XP20000
HP
StorageWorks
U14
MSAxx
UID
U13
HP
StorageWorks
U12
MSAxx
о AiO
UID
U11
HP
StorageWorks
U10
MSAxx
UID
U09
HP
StorageWorks
U08
MSAxx
UID
Постоянная доступность
U07
HP
StorageWorks
U06
MSAxx
UID
U05
HP
StorageWorks
U04
MSAxx
UID
U03
U02 4 3 2
12A max per outlet
1
Total not to exceed 24A
200-240 VAC
U01 4 3 2
12A max per outlet
1
Total not to exceed 24A
200-240 VAC
< 851TБ
Низкая стоимость • FC, FICON & ESCON
Масштабируемый владения • FC и SATA диски
кластер IP SAN < 240ТБ • Консолидация уровня ЦОД
Доступная •4Gb FC и 1Gb iSCSI плюс двухуровневая защита
< 960 TB •FC и FATA диски от катастроф
Простота и консолидация •Масштабируемое
•Консолидация, • HP-UX, Windows, и еще
универсальность < 60 TB (MSA2000fc G2)решение iSCSI катастрофоустойчивые более 20 ОС, включая
< 12 TB •4Gb FC, 3G SAS,1 Gb iSCSI•Высокая доступность конфигурации NonStop и мейнфреймы
•SAS и SATA •Виртуализация
•iSCSI SAN и NAS с •Простота управления
•SFF & LFF •VMware, Citrix, Hyper-V,
интегрированными •Вртуализация
•Windows, Linux
мгновенными копиями, •Снапшоты/клоны •Windows, HP-UX, Linux и
резервным •Windows, Linux, VMware др.
копированием, •HP-UX, OpenVMS
репликацией, и простым
управлением
Системы начального уровня Корпоративные системы
2 12 June 2009

3. HP
StorageWorks
MSA2000
© 2008 Hewlett-Packard Development Company, L.P.
The information contained herein is subject to change without notice

4. Дисковые массивы семейства MSA2000 G2
Высокоэффективное решение для консолидации данных уровня отдела или
небольшого предприятия:
− LFF Емкость до 27Тб SAS или 60Тб SATA
− SFF Емкость до 14,4Тб SAS или 27Тб SATA
− До 64 подключаемых хостов по FC, до 16 – по iSCSI, до 8-ми по SAS
• Выбор моделей: 4Гб Fibre Channel или 1Гб iSCSI или 3Гб SAS
− Жесткие диски SAS для корпоративных задач, SATA для архивного хранения
− Возможность совместного использования дисков SAS и SATA в одной полке
• Оптимальное сочетание цена/производительность
− Один или два контроллера active/active
12 June 2009

5. MSA2000 snapshot
―Дополнительный уровень защиты данных‖
• Возможность создания до 255- New
data
и снимков на массив Source Data
− Controller Based Snapshot
The snapshot
compares new data to
• Без использования ресурсов see if the new data
will overwrite old data,
сервера if so, the old data is
copied to another area
• Технология Copy-On-First-Write and the snapshot
pointer follows it’s
− Быстрое восстановление Snapshot
data, thus preserving
the snapshot.
− Управление через MSA2000 GUI
Copy Data pool This task is performed
on every write
Использование
- резервное копирование
- точки восстановления
- задачи тестирования и разработки

6. MSA2000 Volume Copy
―Дополнительный уровень защиты данных‖
• Volume Copy 128 Source Data
Snapshot
− Controller Based
• Без использования ресурсов
сервера The Volume
Copy creates
• Полная бинарная копия LUN a snapshot
− Быстрое восстановление Clone Pool and copies
data from one
− Управление через MSA2000 GUI set of disks to
another
Использование
- резервное копирование
- точки восстановления
- задачи тестирования и разработки

7. HP StorageWorks 2300 Modular Smart Array
MSA2000 MSA2000 G2
Диски MSA2 LFF •MSA2 LFF
(SAS & •ProLiant SFF ДВЕ МОДЕЛИ
SATA) КОНТРОЛЛЕРНЫХ ПОЛОК
Макс. 48 LFF •60 LFF
кол-во •99 SFF SFF
Servers x86 x86
Integrity,
HP 9000 LFF
Новые возможности
Поддержка дисков формата Small Form Factor (SFF) и MSA70 JBODs
Подключение 3 MSA70 SFF JBODs или 4 MSA2000 LFF 3.5‖ полок расширения
До 99 дисков SFF SAS (14.4 Тб) или SFF SATA (27 Тб)
Или 60 дисков LFF SAS (27Тб) or LFF SATA (60 Тб)
Поддержка Integrity и HP-UX
Новый уровень защиты информации – 255 «мгновенных копий»
До 512 логических разделов LUN и до 64 подключаемых серверов
MSA2300sa – подключение до 8-ми серверов напрямую

8. 300GB/10K new!
12 June 2009 10

9. Поддерживаемые конфигурации MSA2300fc
MSA2324fc Array w/24
SFF drive bays Максимальная конфигурация с 99-ю
дисками формата SFF (Small Form
MSA70 2.5”
25 SFF Disk Factor)
Enclosure • 24 жестких диска в головном модуле MSA2300fc
MSA70 2.5”
25 SFF Disk • 25 жестких дисков в подключаемой корзине MSA70
Enclosure JBODs
MSA70 2.5”
25 SFF Disk • Жесткие диски 2.5‖ DP ProLiant SAS или SATA
Enclosure
MSA2312fc Array w/12
LFF drive bays Максимальная конфигурация с 60-ю
MSA2000 3.5”
жесткими дисками MSA2 LFF (Large Form
12 LFF Disk Factor)
Enclosure
MSA2000 3.5”
12 LFF Disk • 12 дисков LFF в головном модуле MSA2300fc
Enclosure • до 12 LFF дисков MSA2 в подключаемой
MSA2000 3.5”
12 LFF Disk корзине
Enclosure • Жесткие диски 3.5‖ MSA2 DP SAS или SATA
MSA2000 3.5”
12 LFF Disk
Enclosure
MSA2324fc Array w/24 Максимальная конфигурация с
SFF drive bays
разными дисками LFF и SFF
MSA2000 3.5”
12 LFF Disk • 24 жестких диска SFF в головном модуле
Enclosure MSA2300fc
MSA2000 3.5”
12 LFF Disk • до 12 LFF дисков в подключаемой корзине
Enclosure
• Жесткие диски 2.5‖ SFF ProLiant SAS/SATA
MSA2000 3.5”
12 LFF Disk • Жесткие диски 3.5‖ LFF MSA2 SAS/SATA drives
Enclosure

10. SAS решения
для HP
BladeSystem
© 2008 Hewlett-Packard Development Company, L.P.
The information contained herein is subject to change without notice

11. External FC /
iSCSI
Blade Storage Portfolio slide Expansion
External SAS
Solutions for
BladeSystem
Internal shared
Consolidation and Performance
storage iSCSI SAN
AiO SB600c
• FC / iSCSI SANs
DAS Storage and • MSA, EVA, XP
Tape Blades • External shared • All-in-One
• Internal shared and pooled SAS • ProLiant Storage
storage support storage support Servers
iSCSI NAS leveraging SB40c
shared storage • External zoned • Disk/Tape/D2D
and flexible virtual direct attach
• Up to 6 hosts
• Simple DAS & SAN appliance expands local
• < 1.1 TB from HP LeftHand
• data • 1 Gb/s iSCSI
drives for blade
Networks servers
protection
• 1 to 1 DAS • 3 Gb/s SAS
• 876 MB
Capacity and scalability

12. HP StorageWorks 3Gb SAS BL Switch
HP StorageWorks 3Gb SAS BL Switch
Key new features or capabilities
• Provides HP BladeSystem c-Class Systems with the
capability to expand external storage with either SAS or
SATA drives up to 192TB
• Servers share the storage on an array
• Supports RAID 6
• High availability and path failover
• Built in redundancy and performance with active/active
controllers on the external SAS storage array
• Boot from shared storage
• Snap shot and cloning capability
14

13. Part of a SAS solution for
BladeSystem
1) Smart Array P700m SAS controller installed in each server
2) 3Gb SAS BL
switch pair in
back of enclosure
3a) Shared storage
using the MSA2000sa
3b) Zoned direct attached
storage using the MDS600
JBOD

14. HP Smart Array P700m Controller
• Mezzanine card for c-Class
Blade servers
• Dual Domain architecture
support
• Two x4 3 Gb/s SAS ports
• Provides path from Blade
server to Blade Storage HP Smart Array P700m
Controller SAS controller

15. Zoned & Shared SAS Storage
Shared SAS Storage Zoned direct attach SAS storage
• Серверы получают доступ к • Серверы получают доступ к
дисковому пространству на СХД; дискам в полке;
• RAID контроллер СХД • В сервере должен быть RAID
объединяет диски с RAID группы; контроллер;
• ПО управления СХД • ПО управления используется для
используется для настройки и разделения дисков (физических)
конфигурирования СХД; между серверами - зонирование;
• LUNs презентуются системой
хранения серверу или группе • После зонирования дисков для
серверов; каждого сервера, RAID адаптер
• В каждом сервере должен быть каждого сервера создает RAID.
SAS адаптер, который
обеспечивает подключение к
контроллерам СХД.

16. HP StorageWorks 2000sa
Modular Smart Array
• External SAS Array
• 2U rack height
• HA with Active/Active dual controllers
• Two x4 3 Gb/s SAS ports per controller
• 1 GB Cache
• Up to 256 LUNs
• Support s > 2 TB LUNs
• Supports SAS and SATA drives
• Expand with additional disk enclosures to
48 drives MSA2000sa
• Up to 14.4 TB SAS or 36 TB SATA capacity
• Snapshot and clone: up to 64 Snaps and up
to 128 clones

17. HP StorageWorks 600 Modular Disk
System (MDS600) - high density JBOD
• A simple in-rack SAS implementation ideally suited
for growing capacity requirements of server
administrators.
• HP extends and redefines direct-attached storage
for BladeSystem servers, combining the simplicity
and cost effectiveness of direct-attached storage
with the flexibility and resource utilization of a SAN.
• MDS600 drives are assigned (zoned) to specific
BladeSystem servers so that the drives appear as
local drives to that server
• Up to 70 LFF SAS or SATA drives in 5U chassis
• Assign up to 100 drives per server
• Max capacity = 6 MDS600 in a 47U rack
http://h18006.www1.hp.com/products/storageworks/600
mds/index.html

18. SAS Shared Storage for BladeSystem
Сеть хранения данных по
интерфейсу SAS – решение
пока что только для блейд-
шасси! New!
Подключение до 4-х массивов
MSA2300sa к одному блейд-
шасси (до 240TB данных!)
SAS
Подключение до 16-ти серверных
лезвий
SAS
Резервирование путей - уровень
надежности FC
Уровень производительности для
16-ти серверов соизмеримый с
FC

19. Позиционирование продуктов
Fibre Channel iSCSI SAN SAS
Reduced performance
compared to fibre
Offers the optimum Offers near fibre
channel, but helps
performance, channel throughput,
Overview capacity, and
reduce the expense
but still maintains low
and complexity of the
availability cost implementation.
fibre channel
infrastructure
High performance Acceptable Near FC performance
Performance 4Gbp/s performance 1Gbp/s 3Gbp/s
Distance Up to 10km Unlimited Up to 10m
High cost Low cost
Pricing infrastructure infrastructure
Similar to iSCSI
22

20. Спасибо за внимание
Вопросы?

21. Enterprise Virtual
Array
© 2008 Hewlett-Packard Development Company, L.P.
The information contained herein is subject to change without notice

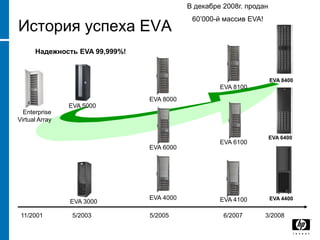

22. В декабре 2008г. продан
60’000-й массив EVA!
История успеха EVA
Надежность EVA 99,999%!
EVA 8400
EVA 8100
EVA 8000
EVA 5000
Enterprise
Virtual Array
EVA 6400
EVA 6100
EVA 6000 U42
U41
U40
U39
U38
U37
U36
U35
U34
U33
U32
U31
U30
U29
U28
U27
U26
U25
U24
U23
U22
U21
HP
StorageWorks
U20 UID
EVA LE
U19
HP
StorageWorks
U18
MSAxx
UID
U17
HP
StorageWorks
U16
MSAxx
UID
U15
HP
StorageWorks
U14
MSAxx
UID
U13
HP
StorageWorks
U12
MSAxx
UID
U11
HP
StorageWorks
U10
MSAxx
UID
U09
HP
StorageWorks
U08
MSAxx
UID
U07
HP
StorageWorks
U06
MSAxx
UID
U05
HP
StorageWorks
U04
MSAxx
UID
U03
U02 4 3 2
12A max per outlet
1
Total not to exceed 24A
200-240 VAC
U01 4 3 2
12A max per outlet
1
Total not to exceed 24A
200-240 VAC
EVA 4000 EVA 4100 EVA 4400
EVA 3000
11/2001 5/2003 5/2005 6/2007 3/2008

23. Виртуализация в EVA

24. Что такое виртуализация на уровне системы
хранения данных?
Концепция:
прозрачное представление системы хранения на уровне блоков, когда
логический адрес блока никак не привязан к его реальному физическому адресу,
т.е.
уход от зависимости между логическими и реальными физическими дисками.
Что дает виртуализация СХД:
 повышенная производительность
 простое сопровождение и обслуживание массивов
 эффективная утилизация ресурсов
 распределенное резервирование
 более высокий уровень отказоустойчивости
 расширенные средства репликации данных

25. Traditional Disk Array Approach
RAID Controller
28 Ver 5 - March 2009

26. Traditional Disk Array Approach
RAID Controller
Disk Groups
& RAID
Level
RAID1 RAID5
Dedicated
Spare
Spare
Disk(s)
29 Ver 5 - March 2009

27. Traditional Disk Array Approach
Presente
0 1 2 d LUNs
RAID Controller
RAID1 RAID5
LUN 0
Spare
LUN 2
LUN 1
30 Ver 5 - March 2009

28. Traditional Disk Array Approach
RAID levels in separate small Disk Groups, dispersed LUNs, beware of hot-
spots
Presente
0 1 2 3 5 7 d LUNs
4 6
RAID Controller
Disk
RAID5 RAID0 RAID6
Groups
LUN 5
LUN 6
Spare
LUN 7 LUN 3
LUN 4
RAID1 RAID5
LUN 0
Spare
Spare
LUN 1
LUN 2 Disks
31 Ver 5 - March 2009

29. The HP way of virtualization
Disk groups, segments, block mapping tables & sparing
Block Mapping
Enterprise Virtual Array Controller
Table
Reserved
Spare Capacity
Disk Group
32 Ver 5 - March 2009

30. The HP way of virtualization
Disk groups
An EVA can have
• 1 to 16 disk groups
• 8 to 324 disks
per disk group
33 Ver 5 - March 2009

31. The HP way of virtualization
LUN/vdisk allocation
Presented
LUNs 1 2 3
Virtual Array Controller
LUN 3
(RAID6) 2 (RAID5)
LUN
LUN 1 (RAID1)
34 Ver 5 - March 2009

32. The HP way of virtualization
LUNs/vdisks and their allocation
An EVA can have
• Up to 2048 LUNs
• LUN sizes from
• 1GB to 32TB
• in steps of 1GB
• any combination of
• VRAID 0
• VRAID 1
• VRAID 5
• VRAID 6
35 Ver 5 - March 2009

33. The HP way of virtualization
Capacity upgrade and load leveling
1 2 3
Enterprise Virtual Array Controller
LUN 2
LUN 1 LUN 3
36 Ver 5 - March 2009

34. The HP way of virtualization
Capacity upgrade, disk group growth
37 Ver 5 - March 2009

35. The HP way of virtualization
Online Volume Growth and Shrinking*
1 2
Enterprise Virtual Array Controller
LUN 2
LUN 1
* EVA capability, requires OS/FS support; first OSes with shrink support: Windows Server 2008, HP-UX 11.23, 11.31; Coming soon: Linux
38 Ver 5 - March 2009

36. The HP way of virtualization
Online Volume Growth (Example Windows 2003)
EVA Command View
10
Windows 2003 Disk Manager
39 Ver 5 - March 2009

37. Array performance comparison
Traditional Array HP EVA
The performance of a single LUN is limited by the Each LUN can achieve the performance of all
number of disks of the RAID Group it belongs to. disks in the disk group.
Max potential
performance
12 12 7 8 8 4 7 7 40 40 40 40 40 40 40 40
of a single
LUN in disks
0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7
RAID Controller Enterprise Virtual Array Controller
RAID5 Group RAID0 RAID6 Group
Group
LUN 6 LUN 4 Disk Group 1
Spare
LUN 5
LUN 7 LUN 3
RAID1 Group RAID5 Group
Spare
LUN 0
LUN 2
LUN 1
40 Ver 5 - March 2009

38. Ценность виртуализации в EVA
• Снижение расходов на • Улучшенная доступность
управление и обучение приложений
− Легкий интуитивный web- − Динамическое расширение
интерфейс емкости
− Унификация хранения в − Доступность масштаба
едином пуле предприятия
− Простое создание − Нет простоев из-за
виртуальных RAID томов реконфигурации
(LUN)
• Улучшенная
• Платите меньше производительность
− Увеличивается − Страйпинг по всем дискам в
эффективность дисковой группе устраняет
использования узкие места ввода/вывода
− Почти исчезает потерянная − Автоматическое
емкость перераспределение данных
41 12 June 2009

39. Дисковые массивы
семейства EVA – обзор

40. EVA 4400
© 2008 Hewlett-Packard Development Company, L.P.
The information contained herein is subject to change without notice

41. Спецификации массивов EVA x100
EVA4100 EVA6100 EVA8100
Контроллер HSV200-B HSV210-B
Размер кэша 4GB 8GB
Уровни RAID VRAID0, VRAID1, VRAID5
Windows 2000/2003, HP-UX, Linux, IBM AIX,
Совместимые ОС OpenVMS, Tru64, SUN Solaris, VMWare,
Netware
FC: 146/300GB , 10/15krpm,
Типы дисков* (450 GB 15k 1H08)
FATA: 500GB (1 TB 1H08) EVA4100
Внешние порты 4 8 EVA6100
Внутренние порты 4 8
Порты для
4
зеркалирования кэша
Внутренние FC
0 2 4
коммутаторы
Макс. кол-во дисков 8 - 56 16 – 112 8 – 240
Макс. кол-во полок 1-4 4-8 2 – 18
Макс. емкость 28TB 56TB 120TB EVA8100
*Диски 36, 72GB FC и 250, 400GB FATA также поддерживаются

42. EVA 4400
© 2008 Hewlett-Packard Development Company, L.P.
The information contained herein is subject to change without notice

43. Новый дисковый массив HP StorageWorks
4400 Enterprise Virtual Array
Мощност
ь • Построена на основе проверенной временем EVA4100/6100/8100, с
Новинка! доступностью 99.999%
• Развитые механизмы локальной и удаленной репликации, ранее доступные
только в системах EVA корпоративного класса
• Улучшенная до 2-х раз производительность
Простота
• Управлять в 5 раз легче чем обычными массивами
• EVA SmartStart – простой и надежный инструмент для инсталляции и
настройки
• EVA4400 Solution Blocks облегчают интеграцию с Microsoft Exchange,
Oracle, VMware and HP PolyServe
• HP StorageWorks 8Gb Simple SAN Connection Kit
Доступнос
ть Облегчение управлением системой снижает административные
•
расходы
• Благодаря на 30% лучшей утилизации емкости снижаются расходы
на электроэнергию и покупку дисков
• Возможность выполнить инсталляцию самостоятельно снижает
затраты на покупку!
• Цена на 20% ниже по сравнению с EVA4100

44. •
•
•
•
−
−
−
−
−
Business Copy
Continuous Access
Command View 8.x
Выше производительность
− Полностью 4 Гб/с решение
Новый контроллер HSV300
Replication Solution Manager
− Уровень сравним с EVA6100
Возможности виртуализации
Новые дисковые полки M6412
− 1 - 8 полок; до 96 дисков в EVA4000
Стандартные для EVA возможности
− 4 FC внешних порта (2 на контроллер)
− 4 GB кэш-памяти (2 GB на контроллер)
(поддерживаются все предыдущие поколения EVA)
− 4 FC внутренних порта (2 на контроллер)
15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k
fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel
450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB
HP Enterprise Virtual Array 4400
15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k
fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel
450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB
15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k
fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel
450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB
15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k 15k
fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel fibre channel
450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB 450 GB

45. EVA4400 – новые функции
• 1024 LUNs
• Large LUNs (32 TB)
• Vraid6
• Array Based Management
• Поддержка 72 GB Solid State Disk,
6-8 дисков на массив

46. Диски в EVA
• SSD диски сверхвысокой производительности
− 72 ГБ
• Для данных требующих сверхвысокой
производительности, недоступной на обычных
дисках
• FC диски высокой производительности
− 146 15k
− 300 ГБ 15k
− 450 ГБ 15k
• Высокая производительность – для данных, к
которым идет постоянный доступ
• FC диски стандартной производительности
− 400 ГБ 10k
• Средняя стоимость при хорошей
производительности - для данных, к которым идет
постоянный доступ
• FATA диски
− 1 ТБ 7.2k
• Низкая стоимость, но доступны преимущества FC
дисков
• Для редко используемых данных
• Резервное копирование, клоны, и т.п.
Все диски имеют интерфейс 4 Гб и могут
устанавливаться вместе в одну полку

47. EVA 4400 контроллер - HSV300
Стандартный контроллер, 4 x 4 Гб внешние порты, 4 x 4 Гб внутренние
порты
• Единый корпус высотой 2U с двумя контроллерами внутри
• 4 GB кэш-памяти (2 GB на контроллер)
• 4 х 4Gb FC внешние порты (2 на контроллер)
• 4 х 4Gb FC внутренние порты (2 на контроллер)
• PCI-e шина между кэш-памятью контроллеров
• Поддержка модуля локального управления (TBM)
− Сейчас используется как Web-based OCP
− В будущем на TBM будет работать CV (не требуется управляющий
сервер)

48. Архитектура EVA4400
Стандартный контроллер
Серверы с различными ОС
Управляющий сервер (Windows)
Fabric 1 Fabric 2
• 2 HSV контроллера HSV300 ctrl 1 HSV300 ctrl 2
• 1 - 8 дисковых полок
• 8 - 96 FC/FATA дисков
Switched IO Modules

49. EVA 4400 контроллер - HSV300
Контроллер со встроенными SAN коммутаторами (20 x 8Gb SAN
•портов) корпус высотой 2U с двумя контроллерами внутри
Единый
• 4 GB кэш-памяти (2 GB на контроллер)
• 2 встроенных B-series 8Gb SAN коммутатора
− 20 внешних 8Gb портов
− 4 внутренних порта используются для соединения с контроллерами
• 4 х 4Gb FC внутренние порты (2 на контроллер)
• PCI-e шина между кэш-памятью контроллеров
• Поддержка модуля локального управления (TBM)
− Сейчас используется как Web-based OCP
− В будущем на TBM будет работать CV (out of band management)

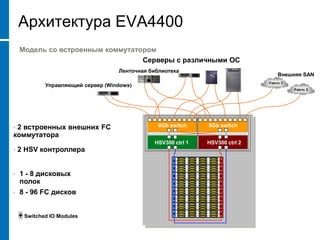

50. Архитектура EVA4400
Модель со встроенным коммутатором
Серверы с различными ОС
Ленточная библиотека
Внешняя SAN
Fabric 1
Управляющий сервер (Windows)
Fabric 2
•2 встроенных внешних FC 8Gb switch 8Gb switch
коммутатора
HSV300 ctrl 1 HSV300 ctrl 2
• 2 HSV контроллера
• 1 - 8 дисковых
полок
• 8 - 96 FC дисков
Switched IO Modules

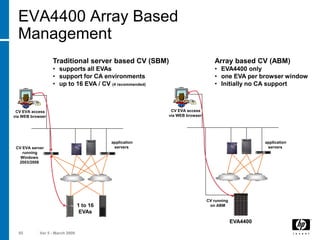

51. EVA4400 Array Based
Management
Traditional server based CV (SBM) Array based CV (ABM)
• supports all EVAs • EVA4400 only
• support for CA environments • one EVA per browser window
• up to 16 EVA / CV (4 recommended) • Initially no CA support
CV EVA access CV EVA access
via WEB browser via WEB browser
application application
CV EVA server servers servers
running
Windows
2003/2008
CV running
1 to 16 on ABM
EVAs
EVA4400
55 Ver 5 - March 2009

52. EVA4400 Array Based
Management
• Array based management module (ABM)
− CV9 runs on ABM
− same CV licensing as with host-based CV, same look and feel
− no dedicated server required
− IP access over Ethernet port
Note: IP addresses 10.0.0.1 - 10.0.0.3 are reserved for the ABM and controllers
− no SAN ports and HBAs required
56 Ver 5 - March 2009

53. Построение уровней хранения в
EVA
Файловые Сервер Сервера БД
серверы резервного Сервер
архивов
копирования
HSV controller 1 HSV controller 2
Быстрые диски FC
FC loop switch FC loop switch 146, 300, 450GB 15k rpm
Емкие диски FC
400GB 10k rpm
Диски FATA
1TB 7200 rpm

54. EVA 6400/8400

55. EVA6400 И EVA8400
New!
Описание продукта
• Новые EVA Mid-range и High-end
• Замещают собой EVA6100 и EVA8100
Особенности:
EVA6400 и EVA8400 обладают всеми возможностями EVA6100 и
EVA8100 ПЛЮС: EVA6400 EVA8400
• 20% увеличение производительности на чтение/запись
• Увеличенный до 22GB кэш на контроллерную пару
• Поддержка до 324 дисков
• Vraid 6
• Поддержка больших LUN-ов (32TB)
• Поддержка Solid State Disk <paste picture of
Улучшения в встроенном ПО: product here>
• Поддержка Command View EVA на VMware
• Мгновенное восстановление из MirrorClone Snapshot
• Поддержка Command View EVA и Replication Solution Manager
для всех предыдущих поколений EVA
• Dynamic Capacity Manager для Linux
59

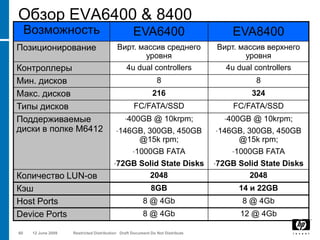

56. Обзор EVA6400 & 8400
Возможность EVA6400 EVA8400
Позиционирование Вирт. массив среднего Вирт. массив верхнего
уровня уровня
Контроллеры 4u dual controllers 4u dual controllers
Мин. дисков 8 8
Макс. дисков 216 324
Типы дисков FC/FATA/SSD FC/FATA/SSD
Поддерживаемые •400GB @ 10krpm; •400GB @ 10krpm;
диски в полке M6412 •146GB,300GB, 450GB •146GB, 300GB, 450GB
@15k rpm; @15k rpm;
•1000GB FATA •1000GB FATA
•72GB Solid State Disks •72GB Solid State Disks
Количество LUN-ов 2048 2048
Кэш 8GB 14 и 22GB
Host Ports 8 @ 4Gb 8 @ 4Gb
Device Ports 8 @ 4Gb 12 @ 4Gb
60 12 June 2009 Restricted Distribution Draft Document Do Not Distribute

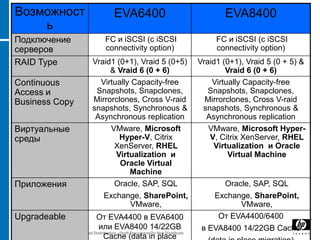

57. Возможност EVA6400 EVA8400
ь
Подключение FC и iSCSI (с iSCSI FC и iSCSI (с iSCSI
серверов connectivity option) connectivity option)
RAID Type Vraid1 (0+1), Vraid 5 (0+5) Vraid1 (0+1), Vraid 5 (0 + 5) &
& Vraid 6 (0 + 6) Vraid 6 (0 + 6)
Continuous Virtually Capacity-free Virtually Capacity-free
Access и Snapshots, Snapclones, Snapshots, Snapclones,
Business Copy Mirrorclones, Cross V-raid Mirrorclones, Cross V-raid
snapshots, Synchronous & snapshots, Synchronous &
Asynchronous replication Asynchronous replication
Виртуальные VMware, Microsoft VMware, Microsoft Hyper-
среды Hyper-V, Citrix V, Citrix XenServer, RHEL
XenServer, RHEL Virtualization и Oracle
Virtualization и Virtual Machine
Oracle Virtual
Machine
Приложения Oracle, SAP, SQL Oracle, SAP, SQL
Exchange, SharePoint, Exchange, SharePoint,
VMware, VMware,
Upgradeable От EVA4400 в EVA6400 От EVA4400/6400
или EVA8400 14/22GB в EVA8400 14/22GB Cache
61 12 June 2009 Restricted Distribution Draft Document Do Not Distribute
Cache (data in place

58. EVA 6400/8400
HSV400, HSV450 контроллеры
62 12 12 June 2009
June 2009

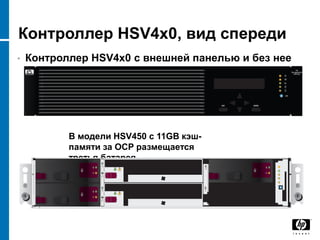

59. Контроллер HSV4x0, вид спереди
• Контроллер HSV4x0 с внешней панелью и без нее
В модели HSV450 с 11GB кэш-
памяти за OCP размещается
третья батарея

60. Контроллер HSV450, вид сзади
Flash
Serial card Power
port access module
Device Mirror Host Mirror Device Power
ports port port port ports supplies
s

61. Дисковая полка M6412А
• Полка высотой 2U с 12 отсеками для дисков (3.5“ FC/FATA)
• 2 I/O модуля со встроенным коммутатором
• Полностью 4 Гб/с
• Не требуется коммутация шин CAN и EAB
− Управление полкой идет по FC по протоколу SCSI Enclosure Services
(SES)
• Отличие M6412А от M6412 (поставляется сейчас с EVA4400) только в
полной RoHS совместимости – 6/6 вместо 5/6. Полки полностью
совместимы, могут использоваться вместе.
Вид
спереди
Вид сзади
6

62. EVA6400
− Контроллерная пара HSV400
− До 216 дисков Fibre Channel
• Две внутренних пары петель, от1 до 9 полок на пару петель
• От 1 до 12 дисков в полке
− Полностью 4 Гб/с решение
− Дисковые полки M6412A (как и в EVA4400)
− Размер памяти на контроллер как в EVA8100
• 2ГБ кэш памяти
• 2ГБ служебной памяти
− Поддержка VRAID6
− 4 внешних Fibre Channel порта на контроллер
− 250ТБ адресуемого пространства

63. Устройство EVA6400
• От 2C2D до 2C18D в одном
шкафу
• Две пары петель
• Минимальное число дисков
− 6 SSD
− 8 Fibre Channel и FATA
• Максимальное число дисков
− 8 SSD
− 216 Fibre Channel и FATA
• Неформатированный объем
− От 0.4 до 216 ТБ
2C18D

64. Минимальная конфигурация
EVA6400 — 2C2D
• Пример:
− Контроллеры
посередине,
полки сверху и
снизу
− Две полки, две
петли
− Петля A слева
− Петля B справа

65. EVA8400
− Контроллерная пара HSV450
− До 324 дисков Fibre Channel
• Три внутренних пары петель, от1 до 9 полок на пару петель
• От 1 до 12 дисков в полке
− Полностью 4 Гб/с решение
− Дисковые полки M6412A (как и в EVA4400)
− Две модели контроллерной пары – 14ГБ и 22ГБ
памяти:
• 4ГБ или 8ГБ кэш памяти
• 3ГБ служебной памяти
− Третий набор батарей для модели с 22ГБ памяти
− Поддержка VRAID6
− 4 внешних Fibre Channel порта на контроллер
− 500ТБ адресуемого пространства

66. Устройство EVA8400
• От 2C2D до 2C18D в одном
шкафу, до 2C27D в двух
шкафах Дисковы
е полки
• Три пары петель
• Минимальное число дисков
− 6 SSD
Контролл
ерная
− 8 Fibre Channel и FATA пара
• Максимальное число
дисков Дисковы
− 8 SSD е полки
− 324 Fibre Channel и FATA
• Неформатированный
объем
2C27D
− От 0.4 до 324 ТБ
