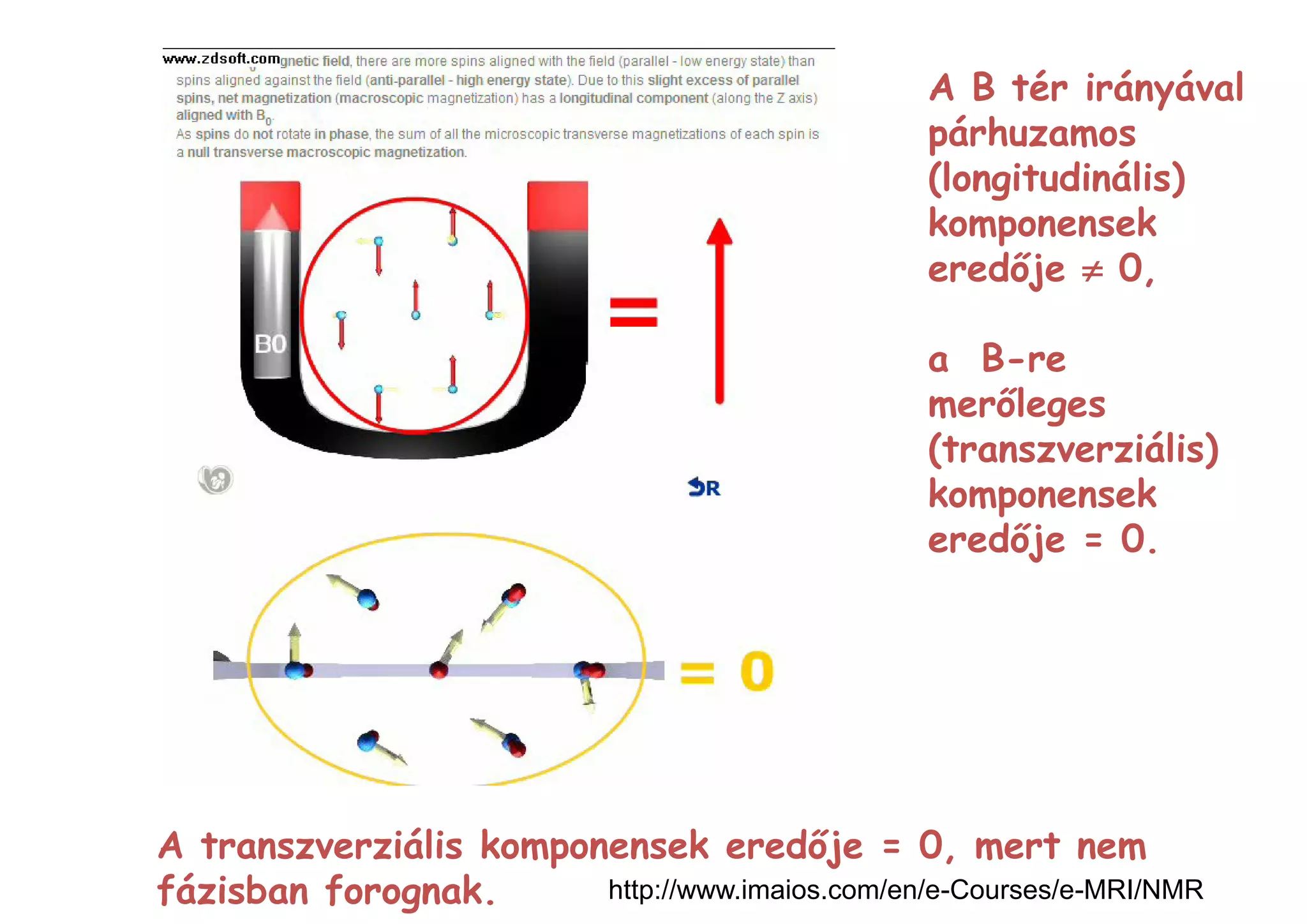

1. A B tér irányával
párhuzamos
(longitudinális)
komponensek
eredője zz 0,
a B-re
merőleges
(transzverziális)
komponensek
eredője = 0.
A transzverziális komponensek eredője = 0, mert nem
fázisban forognak. http://www.imaios.com/en/e-Courses/e-MRI/NMR

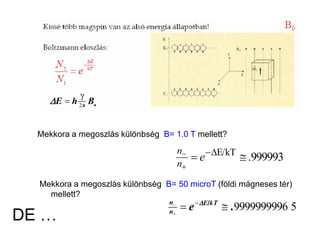

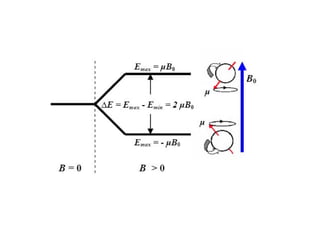

4. DE …
oBhE π2
γ
'
Mekkora a megoszlás különbség B= 1.0 T mellett?
999993.E/kT
#'
e
n
n
59999999996.e kTE
n
n
#/'
Mekkora a megoszlás különbség B= 50 microT (földi mágneses tér)
mellett?

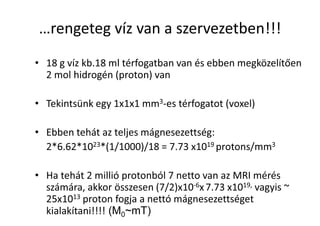

5. …rengeteg víz van a szervezetben!!!
• 18 g víz kb.18 ml térfogatban van és ebben megközelítően
2 mol hidrogén (proton) van
• Tekintsünk egy 1x1x1 mm3-es térfogatot (voxel)
• Ebben tehát az teljes mágnesezettség:
2*6.62*1023*(1/1000)/18 = 7.73 x1019 protons/mm3
• Ha tehát 2 millió protonból 7 netto van az MRI mérés
számára, akkor összesen (7/2)x10-6x7.73 x1019, vagyis ~
25x1013 proton fogja a nettó mágnesezettséget
kialakítani!!!! (M0~mT)

6. A mágneses tér irányába és azzal ellentétesen
álló atomok (mágnesek) megoszlása
antiparalell
paralell

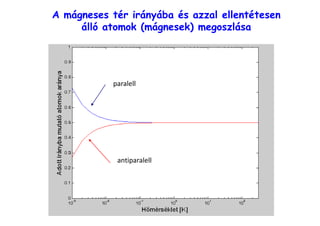

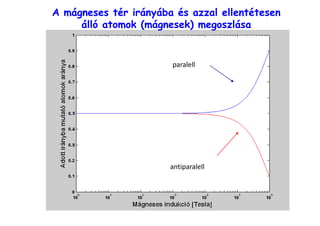

7. A mágneses tér irányába és azzal ellentétesen
álló atomok (mágnesek) megoszlása
antiparalell
paralell

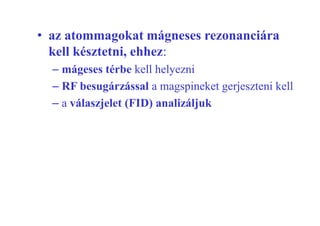

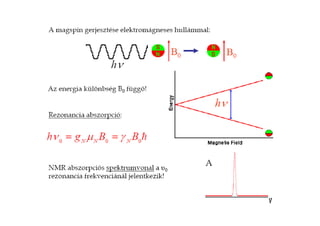

9. • az atommagokat mágneses rezonanciára
kell késztetni, ehhez:
– mágeses térbe kell helyezni
– RF besugárzással a magspineket gerjeszteni kell
– a válaszjelet (FID) analizáljuk

10. Hogy lehet az NMR-t térbeli leképzést
végző eszközzé (MRI) alakítani?
A főmágnes homogén mágneses terét előre definiált módon inhomogénné kell
alakítani. Ezt az un. gradiens tekercsek végzik.

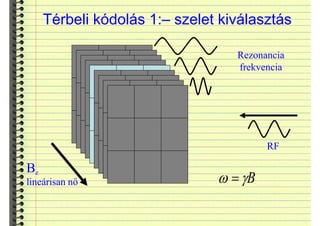

11. Térbeli kódolás 1:– szelet kiválasztás
Bz
lineárisan nő
RF
Rezonancia
frekvencia
BJZ

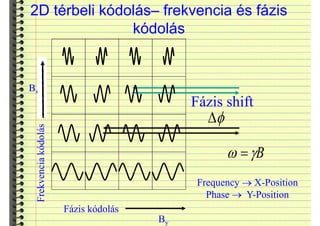

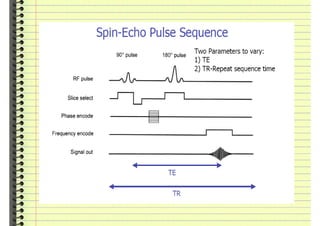

12. 2D térbeli kódolás– frekvencia és fázis
kódolás
Bx
Fázis kódolás
I'
Fázis shift
BJZ
Frequency o X-Position
Phase o Y-Position
By
Frekvenciakódolás

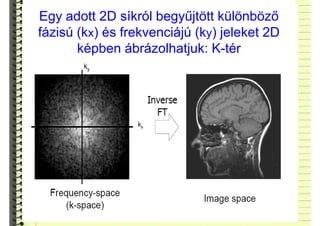

13. Egy adott 2D síkról begyűjtött különböző
fázisú (kx) és frekvenciájú (ky) jeleket 2D
képben ábrázolhatjuk: K-tér
