1. [MOSUT]
USB 介面概念和
Linux USB library 等相關運用
報告者： cam11505

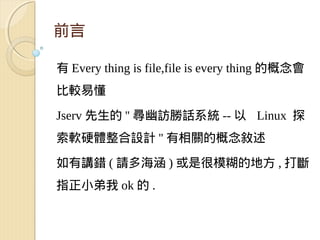

2. 前言
有 Every thing is file,file is every thing 的概念會
比較易懂
Jserv 先生的 '' 尋幽訪勝話系統 -- 以 Linux 探
索軟硬體整合設計 '' 有相關的概念敘述
如有講錯 ( 請多海涵 ) 或是很模糊的地方 , 打斷
指正小弟我 ok 的 .

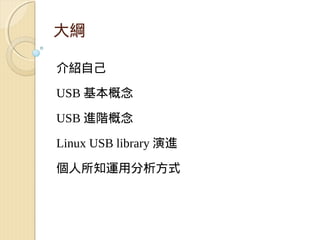

3. 大綱
介紹自己
USB 基本概念
USB 進階概念
Linux USB library 演進
個人所知運用分析方式

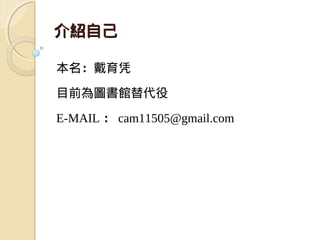

4. 介紹自己
本名：戴育凭
目前為圖書館替代役
E-MAIL ： cam11505@gmail.com

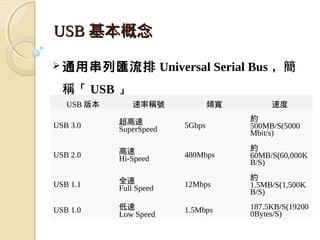

5. USB 基本概念
 通用串列匯流排 Universal Serial Bus ，簡
稱「 USB 」
USB 版本 速率稱號 頻寬 速度
超高速 約
USB 3.0 SuperSpeed 5Gbps 500MB/S(5000
Mbit/s)
高速 約
USB 2.0 Hi-Speed 480Mbps 60MB/S(60,000K
B/S)
全速 約
USB 1.1 Full Speed 12Mbps 1.5MB/S(1,500K
B/S)
USB 1.0 低速 1.5Mbps 187.5KB/S(19200
Low Speed 0Bytes/S)

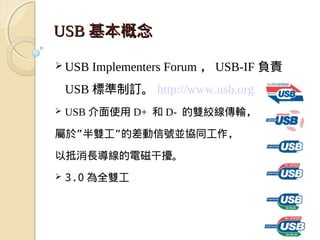

6. USB 基本概念
 USB Implementers Forum ， USB-IF 負責
USB 標準制訂。 http://www.usb.org/home
 USB 介面使用 D+ 和 D- 的雙絞線傳輸，
屬於”半雙工”的差動信號並協同工作，
以抵消長導線的電磁干擾。
 3.0 為全雙工

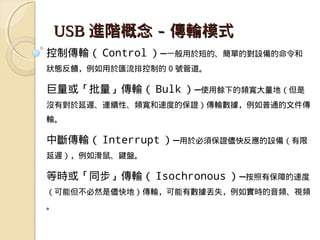

7. USB 進階概念 - 傳輸模式
控制傳輸（ Control ）—一般用於短的、簡單的對設備的命令和
狀態反饋，例如用於匯流排控制的 0 號管道。
巨量或「批量」傳輸（ Bulk ）—使用餘下的頻寬大量地（但是
沒有對於延遲、連續性、頻寬和速度的保證）傳輸數據，例如普通的文件傳
輸。
中斷傳輸（ Interrupt ）—用於必須保證儘快反應的設備（有限
延遲），例如滑鼠、鍵盤。
等時或「同步」傳輸（ Isochronous ）—按照有保障的速度
（可能但不必然是儘快地）傳輸，可能有數據丟失，例如實時的音頻、視頻
。

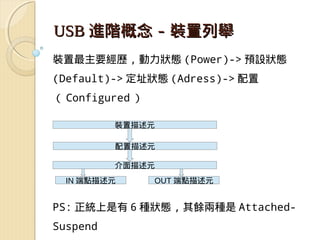

8. USB 進階概念 - 裝置列舉
裝置最主要經歷 , 動力狀態 (Power)-> 預設狀態
(Default)-> 定址狀態 (Adress)-> 配置
（ Configured ）
裝置描述元
配置描述元
介面描述元
IN 端點描述元 OUT 端點描述元
PS: 正統上是有 6 種狀態 , 其餘兩種是 Attached-
Suspend

9. USB 進階概念 - 描述元
裝置描述元 (Device descriptor): 存放裝置的一般資訊，
如 VID PID 等。
配置描述元 (Configuration descriptor): 描述不同組態
模式，是匯流排供電或是自己供電。
介面描述元 (Interface descriptor): 允許 USB 裝置支援
多種功能的複合式裝置，就是有比較多種的介面描述元。是否是
HID 型裝置也是在此確定
端點描述元 (Endpoint descriptor): 存放裝置的最後端點
說明 IN(device to host) OUT(host to device)
報告描述元 (Report descriptor):HID 類型裝置獨有，用來
定義此裝置傳輸方式和格式。

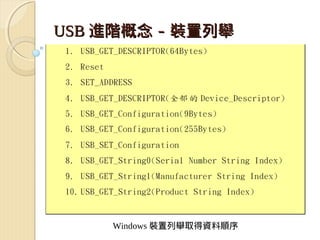

10. USB 進階概念 - 裝置列舉
Windows 裝置列舉取得資料順序

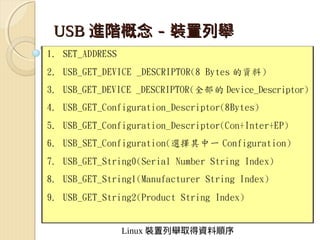

11. USB 進階概念 - 裝置列舉
Linux 裝置列舉取得資料順序

12. USB 進階概念 - 裝置列舉
會提到兩種不同的差異 , 是因為發生讓我很
的狀況過 .

13. Linux USB library 演進
中間度過 devfs => udev 機制的轉變
Hiddev 算是 devfs 時期的產物

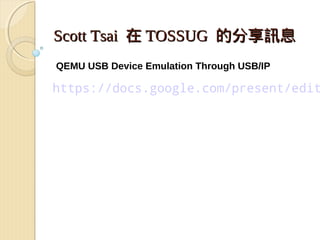

18. Scott Tsai 在 TOSSUG 的分享訊息
QEMU USB Device Emulation Through USB/IP
https://docs.google.com/present/edit

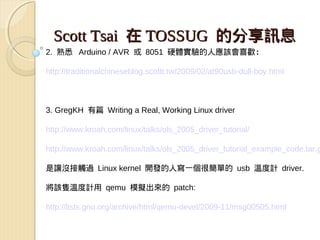

19. Scott Tsai 在 TOSSUG 的分享訊息
2. 熟悉 Arduino / AVR 或 8051 硬體實驗的人應該會喜歡：
http://traditionalchineseblog.scottt.tw/2009/02/at90usb-dull-boy.html
3. GregKH 有篇 Writing a Real, Working Linux driver
http://www.kroah.com/linux/talks/ols_2005_driver_tutorial/
http://www.kroah.com/linux/talks/ols_2005_driver_tutorial_example_code.tar.g
是讓沒接觸過 Linux kernel 開發的人寫一個很簡單的 usb 溫度計 driver.
將該隻溫度計用 qemu 模擬出來的 patch:
http://lists.gnu.org/archive/html/qemu-devel/2009-11/msg00505.html

20. 謝謝大家的參與
歡迎提問（問倒不能打臉喔 XD ）
