1. S-Bjelken
En presentasjon
Av Christian Ryberg

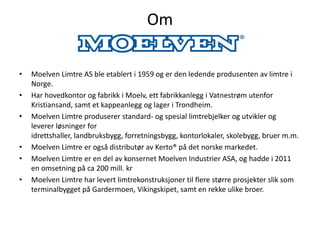

2. Om
• Moelven Limtre AS ble etablert i 1959 og er den ledende produsenten av limtre i
Norge.
• Har hovedkontor og fabrikk i Moelv, ett fabrikkanlegg i Vatnestrøm utenfor
Kristiansand, samt et kappeanlegg og lager i Trondheim.
• Moelven Limtre produserer standard- og spesial limtrebjelker og utvikler og
leverer løsninger for
idrettshaller, landbruksbygg, forretningsbygg, kontorlokaler, skolebygg, bruer m.m.
• Moelven Limtre er også distributør av Kerto® på det norske markedet.
• Moelven Limtre er en del av konsernet Moelven Industrier ASA, og hadde i 2011
en omsetning på ca 200 mill. kr
• Moelven Limtre har levert limtrekonstruksjoner til flere større prosjekter slik som
terminalbygget på Gardermoen, Vikingskipet, samt en rekke ulike broer.

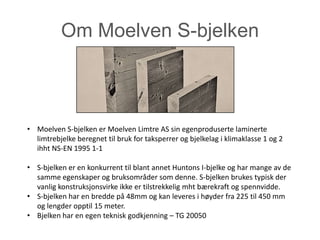

3. Om Moelven S-bjelken
• Moelven S-bjelken er Moelven Limtre AS sin egenproduserte laminerte
limtrebjelke beregnet til bruk for taksperrer og bjelkelag i klimaklasse 1 og 2
ihht NS-EN 1995 1-1
• S-bjelken er en konkurrent til blant annet Huntons I-bjelke og har mange av de
samme egenskaper og bruksområder som denne. S-bjelken brukes typisk der
vanlig konstruksjonsvirke ikke er tilstrekkelig mht bærekraft og spennvidde.
• S-bjelken har en bredde på 48mm og kan leveres i høyder fra 225 til 450 mm
og lengder opptil 15 meter.
• Bjelken har en egen teknisk godkjenning – TG 20050

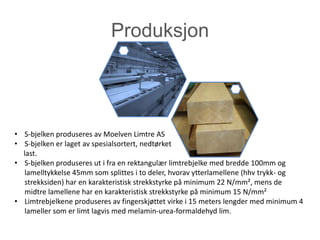

4. Produksjon
• S-bjelken produseres av Moelven Limtre AS
• S-bjelken er laget av spesialsortert, nedtørket
last.
• S-bjelken produseres ut i fra en rektangulær limtrebjelke med bredde 100mm og
lamelltykkelse 45mm som splittes i to deler, hvorav ytterlamellene (hhv trykk- og
strekksiden) har en karakteristisk strekkstyrke på minimum 22 N/mm², mens de
midtre lamellene har en karakteristisk strekkstyrke på minimum 15 N/mm²
• Limtrebjelkene produseres av fingerskjøttet virke i 15 meters lengder med minimum 4
lameller som er limt lagvis med melamin-urea-formaldehyd lim.

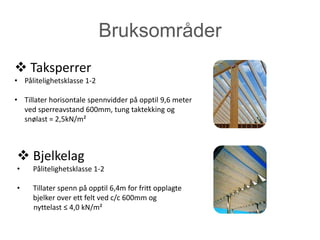

5. Bruksområder
 Taksperrer
• Pålitelighetsklasse 1-2
• Tillater horisontale spennvidder på opptil 9,6 meter
ved sperreavstand 600mm, tung taktekking og
snølast = 2,5kN/m²
 Bjelkelag
• Pålitelighetsklasse 1-2
• Tillater spenn på opptil 6,4m for fritt opplagte
bjelker over ett felt ved c/c 600mm og
nyttelast ≤ 4,0 kN/m²

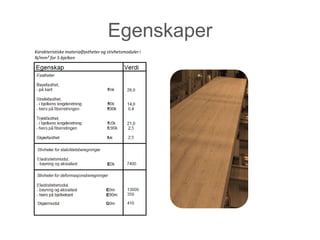

6. Egenskaper
Karakteristiske materialfastheter og stivhetsmoduler i
N/mm² for S-bjelken

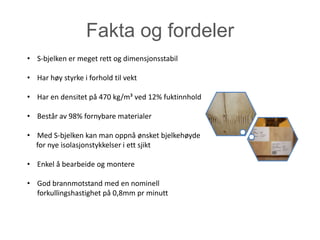

7. Fakta og fordeler
• S-bjelken er meget rett og dimensjonsstabil
• Har høy styrke i forhold til vekt
• Har en densitet på 470 kg/m³ ved 12% fuktinnhold
• Består av 98% fornybare materialer
• Med S-bjelken kan man oppnå ønsket bjelkehøyde
for nye isolasjonstykkelser i ett sjikt
• Enkel å bearbeide og montere
• God brannmotstand med en nominell
forkullingshastighet på 0,8mm pr minutt

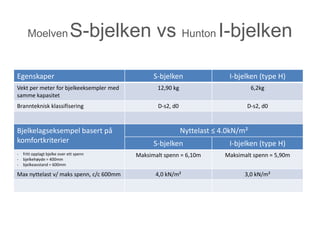

8. Moelven S-bjelken vs Hunton I-bjelken
Egenskaper S-bjelken I-bjelken (type H)
Vekt per meter for bjelkeeksempler med 12,90 kg 6,2kg
samme kapasitet
Brannteknisk klassifisering D-s2, d0 D-s2, d0
Bjelkelagseksempel basert på Nyttelast ≤ 4.0kN/m²
komfortkriterier S-bjelken I-bjelken (type H)
- fritt opplagt bjelke over ett spenn Maksimalt spenn = 6,10m Maksimalt spenn = 5,90m
- bjelkehøyde = 400mm
- bjelkeavstand = 600mm
Max nyttelast v/ maks spenn, c/c 600mm 4,0 kN/m² 3,0 kN/m²

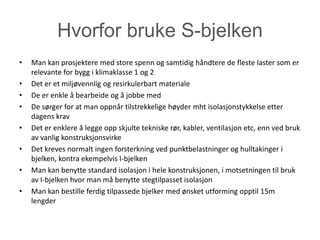

9. Hvorfor bruke S-bjelken
• Man kan prosjektere med store spenn og samtidig håndtere de fleste laster som er
relevante for bygg i klimaklasse 1 og 2
• Det er et miljøvennlig og resirkulerbart materiale
• De er enkle å bearbeide og å jobbe med
• De sørger for at man oppnår tilstrekkelige høyder mht isolasjonstykkelse etter
dagens krav
• Det er enklere å legge opp skjulte tekniske rør, kabler, ventilasjon etc, enn ved bruk
av vanlig konstruksjonsvirke
• Det kreves normalt ingen forsterkning ved punktbelastninger og hulltakinger i
bjelken, kontra ekempelvis I-bjelken
• Man kan benytte standard isolasjon i hele konstruksjonen, i motsetningen til bruk
av I-bjelken hvor man må benytte stegtilpasset isolasjon
• Man kan bestille ferdig tilpassede bjelker med ønsket utforming opptil 15m
lengder

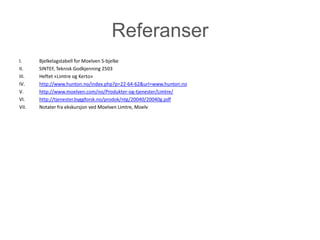

10. Referanser
I. Bjelkelagstabell for Moelven S-bjelke
II. SINTEF, Teknisk Godkjenning 2503
III. Heftet «Limtre og Kerto»
IV. http://www.hunton.no/index.php?p=22-64-62&url=www.hunton.no
V. http://www.moelven.com/no/Produkter-og-tjenester/Limtre/
VI. http://tjenester.byggforsk.no/prodok/ntg/20040/20040g.pdf
VII. Notater fra ekskursjon ved Moelven Limtre, Moelv
