BAB 4 membahas tentang menambahkan animasi pada slide presentasi PowerPoint. Terdapat empat jenis efek animasi yaitu entrance, emphasis, exit, dan motion path. Animasi dapat diatur kecepatan dan arah geraknya. Presentasi dapat diatur animasinya untuk berjalan secara otomatis maupun pada klik mouse. Efek transisi slide juga dapat ditambahkan untuk menambah kesan saat berganti slide.

1. SOAL
BAB 4
SOAL
BAB 5
SOAL
BAB 6
SOAL
BAB 1
SOAL
BAB 2
SOAL
BAB 3

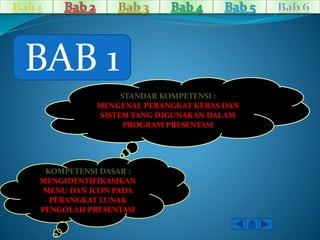

4. BAB 1
STANDAR KOMPETENSI :
MENGENAL PERANGKAT KERAS DAN
SISTEM YANG DIGUNAKAN DALAM
PROGRAM PRESENTASI
KOMPETENSI DASAR :
MENGIDENTIFIKASIKAN
MENU DAN ICON PADA
PERANGKAT LUNAK
PENGOLAH PRESENTASI

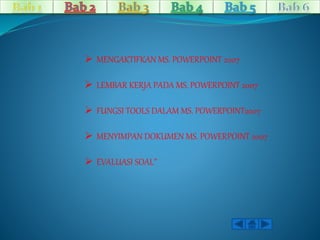

5.  MENGAKTIFKAN MS. POWERPOINT 2007
 LEMBAR KERJA PADA MS. POWERPOINT 2007
 FUNGSI TOOLS DALAM MS. POWERPOINT2007
 MENYIMPAN DOKUMEN MS. POWERPOINT 2007
 EVALUASI SOAL’’

6. Cara Pertama : Melalui Start Menu
1. Klik tombol Start
2. Pilih Program/AllPrograms
3. Pilih Microsoft Office
4. Microsoft Office Power Point 2007.

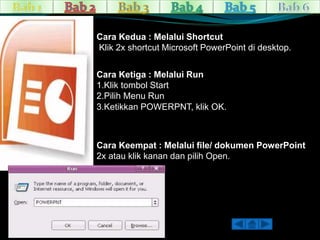

7. Cara Kedua : Melalui Shortcut
Klik 2x shortcut Microsoft PowerPoint di desktop.
Cara Ketiga : Melalui Run
1.Klik tombol Start
2.Pilih Menu Run
3.Ketikkan POWERPNT, klik OK.
Cara Keempat : Melalui file/ dokumen PowerPoint
2x atau klik kanan dan pilih Open.

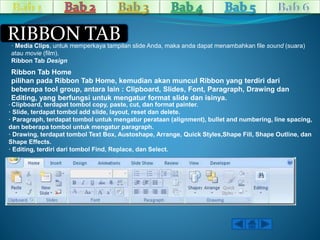

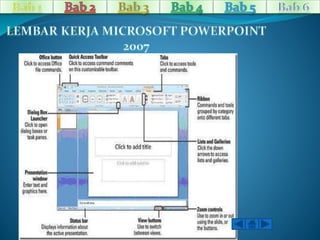

9. RIBBON TAB
· Media Clips, untuk memperkaya tampilan slide Anda, maka anda dapat menambahkan file sound (suara)
atau movie (film).
Ribbon Tab Design
Ribbon Tab Home
pilihan pada Ribbon Tab Home, kemudian akan muncul Ribbon yang terdiri dari
beberapa tool group, antara lain : Clipboard, Slides, Font, Paragraph, Drawing dan
Editing, yang berfungsi untuk mengatur format slide dan isinya.
· Clipboard, terdapat tombol copy, paste, cut, dan format painter.
· Slide, terdapat tombol add slide, layout, reset dan delete.
· Paragraph, terdapat tombol untuk mengatur perataan (alignment), bullet and numbering, line spacing,
dan beberapa tombol untuk mengatur paragraph.
· Drawing, terdapat tombol Text Box, Austoshape, Arrange, Quick Styles,Shape Fill, Shape Outline, dan
Shape Effects.
· Editing, terdiri dari tombol Find, Replace, dan Select.

10. Ribbon Tab Insert
Ribbon tab Insert terdiri dari beberapa tool group, antara lain :
· Tables, perintah untuk menambahkan table pada tampilan slide Anda.
· Illustrations, terdapat tombol-tombol yang bisa Anda gunakan untuk menyisipkan gambar, clipart, photo
album, shapes, smartart, dan chart (grafik).
· Links, tombol-tombol pada tool group ini dapat digunakan untuk membuatlink pada slide.
· Media Clips, untuk memperkaya tampilan slide Anda, maka anda dapat menambahkan file sound (suara)
atau movie (film).
Ribbon Tab Desing
Jika anda mengklik Ribbon tab Design, maka akan muncul Ribbon dengan beberapa tool group,
antara lain : Page Setup, Themes, dan Background, berfungsi untuk mendesain slide Anda
.
· Page Setup, terdapat tombol untuk mengatur orientasi dari slide,
apakah anda akan menggunakan orientasi portrait atau landscape.

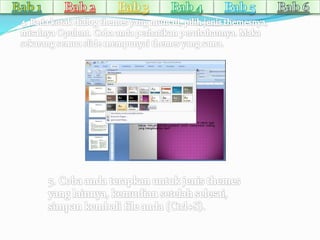

· Themes, Anda bisa menggunakan pilihan desain yang sudah
disiapkan oleh Ms. PowerPoint 2007untuk slide Anda.
· Background, untuk memperindah slide yang Anda buat, anda bisa
menata latar belakang slide Anda dengan menggunakan menu pada
toolgroup ini.

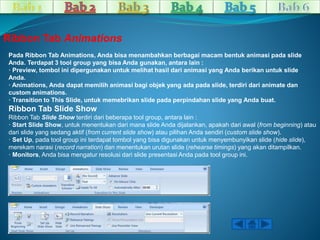

11. Ribbon Tab Animations
Pada Ribbon Tab Animations, Anda bisa menambahkan berbagai macam bentuk animasi pada slide
Anda. Terdapat 3 tool group yang bisa Anda gunakan, antara lain :
· Preview, tombol ini dipergunakan untuk melihat hasil dari animasi yang Anda berikan untuk slide
Anda.
· Animations, Anda dapat memilih animasi bagi objek yang ada pada slide, terdiri dari animate dan
custom animations.
· Transition to This Slide, untuk memebrikan slide pada perpindahan slide yang Anda buat.
Ribbon Tab Slide Show
Ribbon Tab Slide Show terdiri dari beberapa tool group, antara lain :
· Start Slide Show, untuk menentukan dari mana slide Anda dijalankan, apakah dari awal (from beginning) atau
dari slide yang sedang aktif (from current slide show) atau pilihan Anda sendiri (custom slide show).
· Set Up, pada tool group ini terdapat tombol yang bisa digunakan untuk menyembunyikan slide (hide slide),
merekam narasi (record narration) dan menentukan urutan slide (rehearse timings) yang akan ditampilkan.
· Monitors, Anda bisa mengatur resolusi dari slide presentasi Anda pada tool group ini.

12. Ribbon Tab Review
Terdapat tiga tool group pada Ribbon Tab ini, antara lain :
· Proofing, digunakan untuk melakukan pengecekan pada tata tulis yang Anda buat di slide.
· Comments, Anda bisa memberikan catatan pada slide yang Anda buat.
· Protect, Anda bisa menggunakannya untuk melindungi slide presentasi yang Anda buat
Tool group yang terdapat pada Ribbon Tab ini antara lain :
· ·Presentation Views, pada bagian ini Anda dapat melihat keseluruhan dari slide yang telah Anda buat.
Anda bisa melihatnya secara normal, slide sorter, notes page, dan slide show. Selain itu Anda juga dapat
membuat slide Master sesuai dengan desain yang Anda inginkan.
· Show/Hide, untuk membantu Anda dalam membuat slide presntasi, Anda bisa menampilkan penggaris
(ruler) dan garis bantu (gridlines).
· Zoom, Anda dapat memperbesar ukuran slide yang Anda buat atau secara normal.
· Color/Grayscale, Pada bagian ini anda dapat menentukan apakah slide yang Anda buat berwarna (color)
atau hitam putih (grayscale).
· Window, Anda manata tampilan window PowerPoint apakah secara cascade,split, atau berpindah ke
window lain

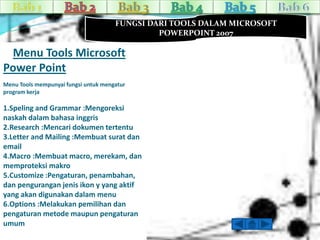

13. FUNGSI DARI TOOLS DALAM MICROSOFT
POWERPOINT 2007
Menu Tools Microsoft
Power Point
Menu Tools mempunyai fungsi untuk mengatur
program kerja
1.Speling and Grammar :Mengoreksi
naskah dalam bahasa inggris
2.Research :Mencari dokumen tertentu
3.Letter and Mailing :Membuat surat dan
email
4.Macro :Membuat macro, merekam, dan
memproteksi makro
5.Customize :Pengaturan, penambahan,
dan pengurangan jenis ikon y yang aktif
yang akan digunakan dalam menu
6.Options :Melakukan pemilihan dan
pengaturan metode maupun pengaturan
umum

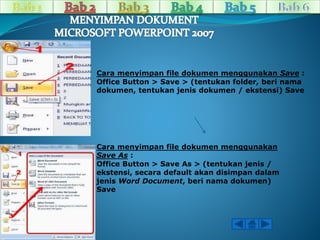

14. Cara menyimpan file dokumen menggunakan Save :
Office Button > Save > (tentukan folder, beri nama
dokumen, tentukan jenis dokumen / ekstensi) Save
Cara menyimpan file dokumen menggunakan
Save As :
Office Button > Save As > (tentukan jenis /
ekstensi, secara default akan disimpan dalam
jenis Word Document, beri nama dokumen)
Save

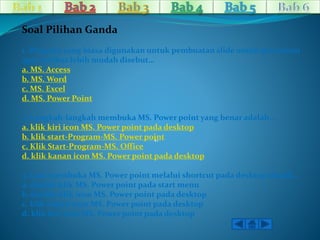

15. 1.
Soal Pilihan Ganda
1. Program yang biasa digunakan untuk pembuatan slide untuk presentasi
agar terlihat lebih mudah disebut…
a. MS. Access
b. MS. Word
c. MS. Excel
d. MS. Power Point
2. Langkah-langkahmembuka MS. Power point yang benar adalah…
a. klik kiri icon MS. Power point pada desktop
b. klik start-Program-MS. Power point
c. Klik Start-Program-MS. Office
d. klik kanan icon MS. Power point pada desktop
3. Cara membuka MS. Power point melalui shortcut pada desktop adalah…
a. double klik MS. Power point pada start menu
b. double klik icon MS. Power point pada desktop
c. klik kanan icon MS. Power point pada desktop
d. klik kiri icon MS. Power point pada desktop

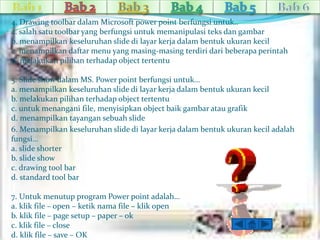

16. 4. Drawing toolbar dalam Microsoft power point berfungsi untuk..
a. salah satu toolbar yang berfungsi untuk memanipulasi teks dan gambar
b. menampilkan keseluruhan slide di layar kerja dalam bentuk ukuran kecil
c. menampilkan daftar menu yang masing-masing terdiri dari beberapa perintah
d. melakukan pilihan terhadap object tertentu
5. Slide show dalam MS. Power point berfungsi untuk…
a. menampilkan keseluruhan slide di layar kerja dalam bentuk ukuran kecil
b. melakukan pilihan terhadap object tertentu
c. untuk menangani file, menyisipkan object baik gambar atau grafik
d. menampilkan tayangan sebuah slide
6. Menampilkan keseluruhan slide di layar kerja dalam bentuk ukuran kecil adalah
fungsi…
a. slide shorter
b. slide show
c. drawing tool bar
d. standard tool bar
7. Untuk menutup program Power point adalah…
a. klik file – open – ketik nama file – klik open
b. klik file – page setup – paper – ok
c. klik file – close
d. klik file – save – OK

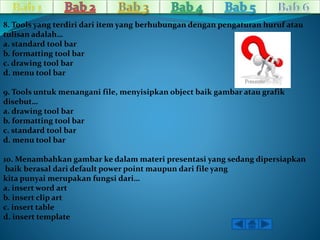

17. 8. Tools yang terdiri dari item yang berhubungan dengan pengaturan huruf atau
tulisan adalah…
a. standard tool bar
b. formatting tool bar
c. drawing tool bar
d. menu tool bar
9. Tools untuk menangani file, menyisipkan object baik gambar atau grafik
disebut…
a. drawing tool bar
b. formatting tool bar
c. standard tool bar
d. menu tool bar
10. Menambahkan gambar ke dalam materi presentasi yang sedang dipersiapkan
baik berasal dari default power point maupun dari file yang
kita punyai merupakan fungsi dari…
a. insert word art
b. insert clip art
c. insert table
d. insert template

18. BACK 1 - 3
BACK 2 - 7
BACK 8 - 10

19. SUPER
SEKALI!!
BACK 1 - 3
BACK 2 - 7
BACK 8 - 10

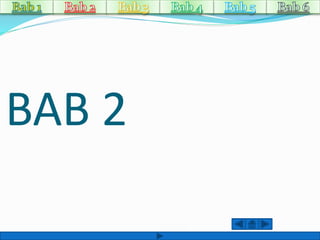

20. BAB 2

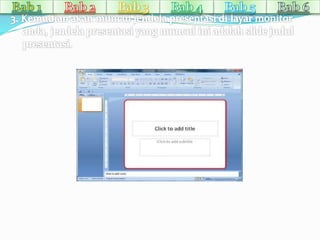

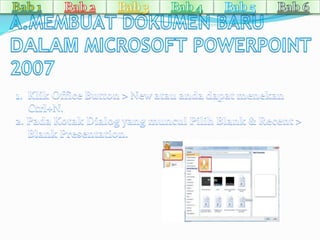

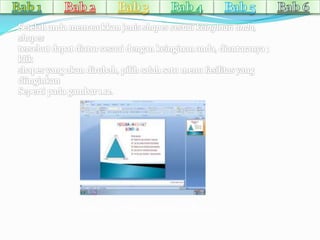

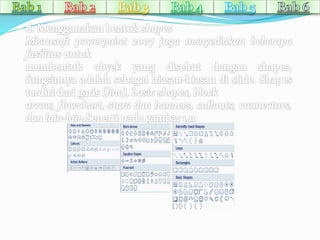

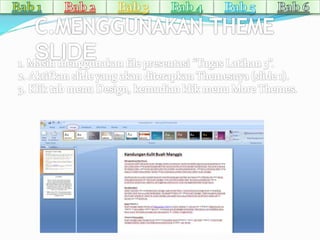

33. Gambar 1.12 Menggunakan shapes

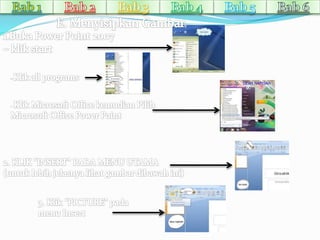

39. BACK 1 - 6
BACK 7 - 10

40. BACK 1 - 6
BACK 7 - 10

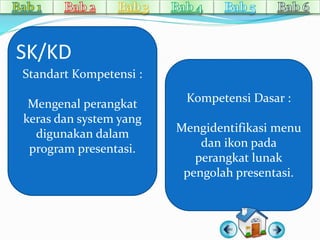

43. Kompetensi Dasar :
Mengidentifikasi menu
dan ikon pada
perangkat lunak
pengolah presentasi.
SK/KD
Standart Kompetensi :
Mengenal perangkat
keras dan system yang
digunakan dalam
program presentasi.

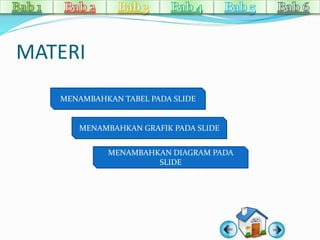

45. MATERI
MENAMBAHKAN TABEL PADA SLIDE
MENAMBAHKAN GRAFIK PADA SLIDE
MENAMBAHKAN DIAGRAM PADA
SLIDE

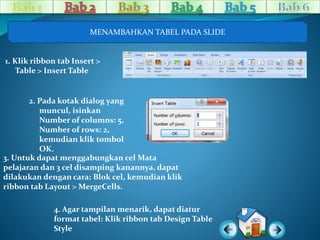

46. MENAMBAHKAN TABEL PADA SLIDE
1. Klik ribbon tab Insert >
Table > Insert Table
2. Pada kotak dialog yang
muncul, isinkan
Number of columns: 5,
Number of rows: 2,
kemudian klik tombol
OK.
3. Untuk dapat menggabungkan cel Mata
pelajaran dan 3 cel disamping kanannya, dapat
dilakukan dengan cara: Blok cel, kemudian klik
ribbon tab Layout > MergeCells.
4. Agar tampilan menarik, dapat diatur
format tabel: Klik ribbon tab Design Table
Style

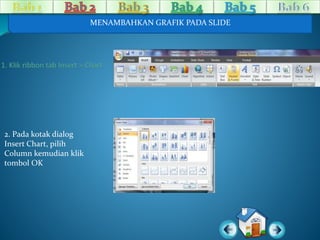

47. 2. Pada kotak dialog
Insert Chart, pilih
Column kemudian klik
tombol OK
MENAMBAHKAN GRAFIK PADA SLIDE

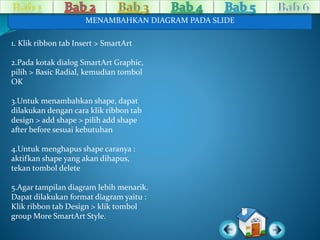

48. MENAMBAHKAN DIAGRAM PADA SLIDE
1. Klik ribbon tab Insert > SmartArt
2.Pada kotak dialog SmartArt Graphic,
pilih > Basic Radial, kemudian tombol
OK
3.Untuk menambahkan shape, dapat
dilakukan dengan cara klik ribbon tab
design > add shape > pilih add shape
after before sesuai kebutuhan
4.Untuk menghapus shape caranya :
aktifkan shape yang akan dihapus,
tekan tombol delete
5.Agar tampilan diagram lebih menarik.
Dapat dilakukan format diagram yaitu :
Klik ribbon tab Design > klik tombol
group More SmartArt Style.

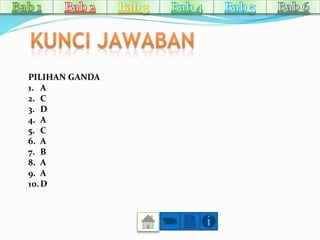

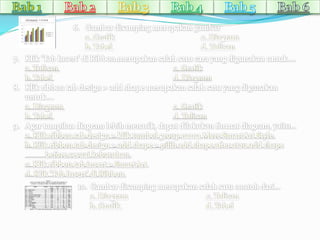

51. PILIHAN GANDA
1. A
2. C
3. D
4. A
5. C
6. A
7. B
8. A
9. A
10.D

52. BACK 1 - 5
BACK 6 - 10

53. BACK 1 - 5
BACK 6 - 10

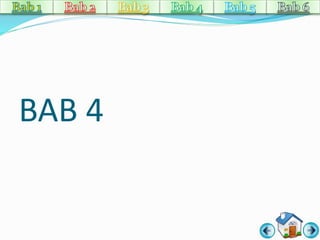

54. BAB 4

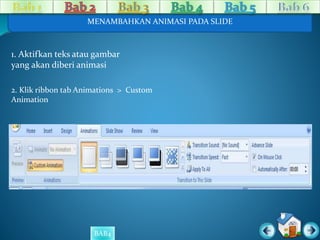

55. MENAMBAHKAN ANIMASI PADA SLIDE
1. Aktifkan teks atau gambar
yang akan diberi animasi
2. Klik ribbon tab Animations > Custom
Animation
BAB4

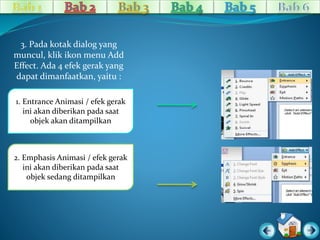

56. 3. Pada kotak dialog yang
muncul, klik ikon menu Add
Effect. Ada 4 efek gerak yang
dapat dimanfaatkan, yaitu :
1. Entrance Animasi / efek gerak
ini akan diberikan pada saat
objek akan ditampilkan
2. Emphasis Animasi / efek gerak
ini akan diberikan pada saat
objek sedang ditampilkan

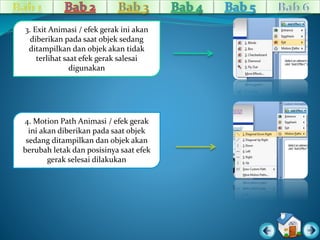

57. 3. Exit Animasi / efek gerak ini akan
diberikan pada saat objek sedang
ditampilkan dan objek akan tidak
terlihat saat efek gerak salesai
digunakan
4. Motion Path Animasi / efek gerak
ini akan diberikan pada saat objek
sedang ditampilkan dan objek akan
berubah letak dan posisinya saat efek
gerak selesai dilakukan

58. Setiap animasi / efek gerak yang telah diberikan, dapat kita ganti
dengan efek gerak yang lain ataupin dihapus seperti semula Tombol
untuk Tombol untuk mengganti efek gerak menghilangkan efek gerak
Tombol untuk
mengganti efek gerak
Tombol untuk
menghilangkan efek
gerak

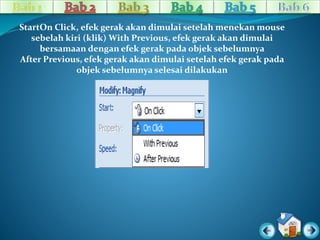

59. StartOn Click, efek gerak akan dimulai setelah menekan mouse
sebelah kiri (klik) With Previous, efek gerak akan dimulai
bersamaan dengan efek gerak pada objek sebelumnya
After Previous, efek gerak akan dimulai setelah efek gerak pada
objek sebelumnya selesai dilakukan

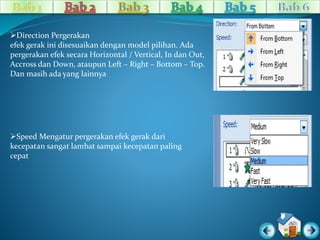

60. Direction Pergerakan
efek gerak ini disesuaikan dengan model pilihan. Ada
pergerakan efek secara Horizontal / Vertical, In dan Out,
Accross dan Down, ataupun Left – Right – Bottom – Top.
Dan masih ada yang lainnya
Speed Mengatur pergerakan efek gerak dari
kecepatan sangat lambat sampai kecepatan paling
cepat

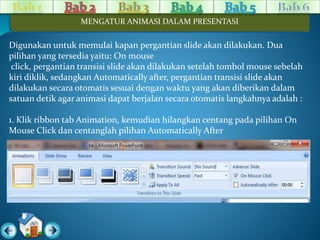

61. MENGATUR ANIMASI DALAM PRESENTASI
Digunakan untuk memulai kapan pergantian slide akan dilakukan. Dua
pilihan yang tersedia yaitu: On mouse
click, pergantian transisi slide akan dilakukan setelah tombol mouse sebelah
kiri diklik, sedangkan Automatically after, pergantian transisi slide akan
dilakukan secara otomatis sesuai dengan waktu yang akan diberikan dalam
satuan detik agar animasi dapat berjalan secara otomatis langkahnya adalah :
1. Klik ribbon tab Animation, kemudian hilangkan centang pada pilihan On
Mouse Click dan centanglah pilihan Automatically After

62. Mengatur Efek Perpindahan Slide Jika kita ingin memberikan efek
gerakan untuk pergantian antar slide, maka kita dapat mempergunakan
Slide Transition. Caranya adalah :
1. Klik ribbon tab Animation
kemudian klik ikon More Transition
afect.
2. Kemudian pada kotak dialog
yang muncul, pilih salah satu
transisi yang dikehendaki, jika ingin
menerapkan efek transisi pada
seluruh pergantian
Kita dapat merubah kecepatan gerak
(transition speed) efek transsi dan juga
dapatmemberikan efek suara (transition
sound) pada saat pergantian slide melalui
Midify transition. Jika inginmemberikan
efek suaramenurut versi sendiri, maka kita
dapatmemilih Other Sound, kemudian cari
file suara yang diinginkan.

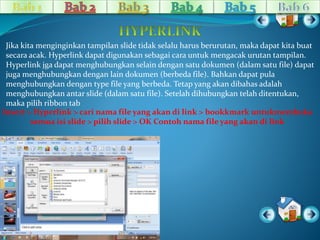

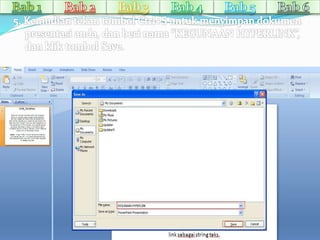

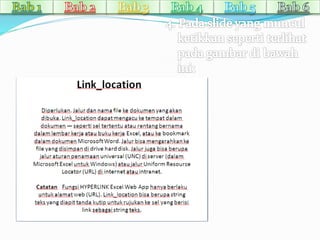

63. Jika kita menginginkan tampilan slide tidak selalu harus berurutan, maka dapat kita buat
secara acak. Hyperlink dapat digunakan sebagai cara untuk mengacak urutan tampilan.
Hyperlink jga dapat menghubungkan selain dengan satu dokumen (dalam satu file) dapat
juga menghubungkan dengan lain dokumen (berbeda file). Bahkan dapat pula
menghubungkan dengan type file yang berbeda. Tetap yang akan dibahas adalah
menghubungkan antar slide (dalam satu file). Setelah dihubungkan telah ditentukan,
maka pilih ribbon tab
Insert > Hyperlink > cari nama file yang akan di link > bookkmark untukmembuka
semua isi slide > pilih slide > OK Contoh nama file yang akan di link

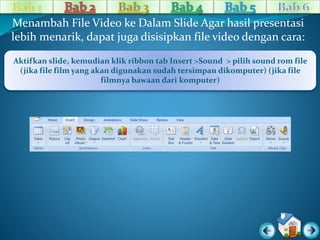

64. Menambah File Video ke Dalam Slide Agar hasil presentasi
lebih menarik, dapat juga disisipkan file video dengan cara:
Aktifkan slide, kemudian klik ribbon tab Insert >Sound > pilih sound rom file
(jika file film yang akan digunakan sudah tersimpan dikomputer) (jika file
filmnya bawaan dari komputer)

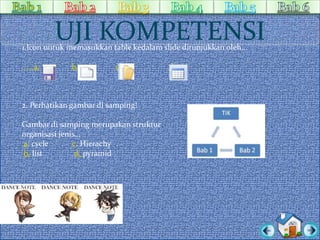

65. UJI KOMPETENSI
1.Icon untuk memasukkan table kedalamslide ditunjukkan oleh…
a. b. c. d.
2. Perhatikan gambar di samping!
Gambar di samping merupakan struktur
organisasi jenis…
a. cycle c. Hierachy
b. list d. pyramid

66. UJI KOMPETENSI
3. Untuk membuat grafik dapat dilakukan
dengan menggunakan icon…
a. C.
b. D.
4. Perhatikan gambar berikut !
Gambar di atas merupakan grafik jenis…
a. Bar c. Lines
b. Colomns d. Pie

67. KUNCI JAWABAN
1. D
2. A
3. D
4. D
KUNCI JAWABAN UJI KOMPETENSI

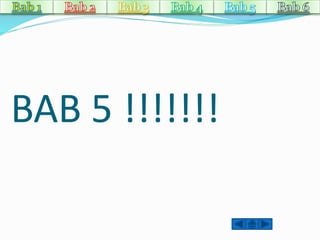

71. BAB 5 !!!!!!!

72. SK/KD
INDIKATOR
MATERI
UJI KOMPETENSI
MENU

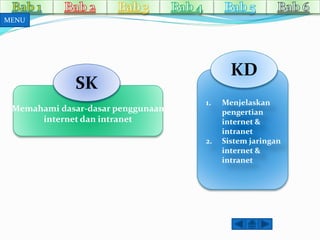

73. SK
Memahami dasar-dasar penggunaan
internet dan intranet
KD
1. Menjelaskan
pengertian
internet &
intranet
2. Sistem jaringan
internet &
intranet
MENU

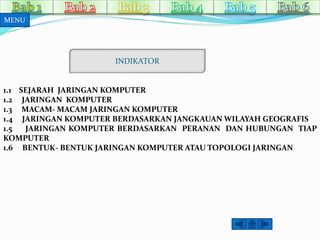

74. INDIKATOR
MENU
1.1 SEJARAH JARINGAN KOMPUTER
1.2 JARINGAN KOMPUTER
1.3 MACAM- MACAM JARINGAN KOMPUTER
1.4 JARINGAN KOMPUTER BERDASARKAN JANGKAUAN WILAYAH GEOGRAFIS
1.5 JARINGAN KOMPUTER BERDASARKAN PERANAN DAN HUBUNGAN TIAP
KOMPUTER
1.6 BENTUK- BENTUK JARINGAN KOMPUTER ATAU TOPOLOGI JARINGAN

75. MENU
A. MENGETAHUI SEJARAH JARINGAN
KOMPUTER
SEJARAH JARINGAN KOMPUTER
Konsep jaringan komputer lahir pada tahun 1940-an di Amerika dari
sebuah proyek pengembangan komputerMODEL I di laboratorium Bell
dan group riset Harvard University yang dipimpin profesor H. Aiken. Pada
mulanya proyek tersebut hanyalah ingin memanfaatkan sebuah perangkat
komputer yang harus dipakai bersama. Untuk mengerjakan beberapa
proses tanpa banyak membuang waktu kosong dibuatlah proses beruntun
(Batch Processing), sehingga beberapa program bisa dijalankan dalam
sebuah komputer dengan dengan kaidah antrian.

76. Ditahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya
super komputer, maka sebuah komputermesti melayani beberapa terminal
(lihat Gambar 1) Untuk itu ditemukan konsep distribusi proses berdasarkan
waktu yang dikenal dengan nama TSS (Time Sharing System), maka untuk
pertama kali bentuk jaringan (network) komputer diaplikasikan. Pada sistem
TSS beberapa terminal terhubung secara seri ke sebuah host komputer. Dalam
proses TSS mulai nampak perpaduan teknologi komputer dan teknologi
telekomunikasi yang pada awalnya berkembang sendiri-sendiri.
Gambar 1 Jaringan komputer model TSS
MENU

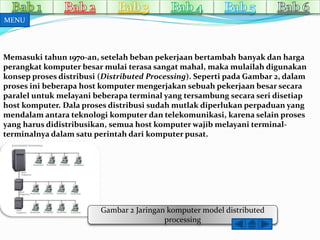

77. Memasuki tahun 1970-an, setelah beban pekerjaan bertambah banyak dan harga
perangkat komputer besarmulai terasa sangatmahal, makamulailah digunakan
konsep proses distribusi (Distributed Processing). Seperti pada Gambar 2, dalam
proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara
paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap
host komputer. Dala proses distribusi sudah mutlak diperlukan perpaduan yang
mendalamantara teknologi komputer dan telekomunikasi, karena selain proses
yang harus didistribusikan, semua host komputerwajib melayani terminal-terminalnya
dalam satu perintah dari komputer pusat.
Gambar 2 Jaringan komputer model distributed
processing
MENU

78. MENU

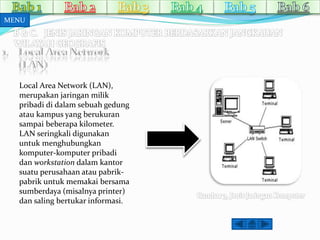

Local Area Network (LAN),
merupakan jaringan milik
pribadi di dalam sebuah gedung
atau kampus yang berukuran
sampai beberapa kilometer.
LAN seringkali digunakan
untuk menghubungkan
komputer-komputer pribadi
dan workstation dalam kantor
suatu perusahaan atau pabrik-pabrik
untuk memakai bersama
sumberdaya (misalnya printer)
dan saling bertukar informasi.

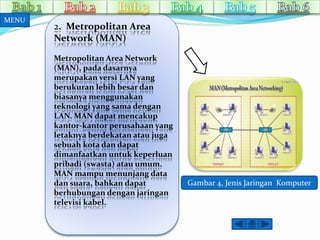

79. 2. Metropolitan Area
Network (MAN)
Metropolitan Area Network
(MAN), pada dasarnya
merupakan versi LAN yang
berukuran lebih besar dan
biasanya menggunakan
teknologi yang sama dengan
LAN. MAN dapatmencakup
kantor-kantor perusahaan yang
letaknya berdekatan atau juga
sebuah kota dan dapat
dimanfaatkan untuk keperluan
pribadi (swasta) atau umum.
MAN mampumenunjang data
dan suara, bahkan dapat
berhubungan dengan jaringan
televisi kabel.
Gambar 4, Jenis Jaringan Komputer
MENU

80. MENU

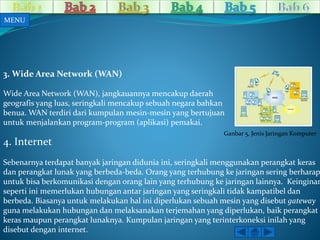

3. Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah
geografis yang luas, seringkali mencakup sebuah negara bahkan
benua. WAN terdiri dari kumpulan mesin-mesin yang bertujuan
untuk menjalankan program-program (aplikasi) pemakai.
4. Internet
Ganbar 5, Jenis Jaringan Komputer
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat keras
dan perangkat lunak yang berbeda-beda. Orang yang terhubung ke jaringan sering berharap
untuk bisa berkomunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan
seperti ini memerlukan hubungan antar jaringan yang seringkali tidak kampatibel dan
berbeda. Biasanya untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway
guna melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat
keras maupun perangkat lunaknya. Kumpulan jaringan yang terinterkoneksi inilah yang
disebut dengan internet.

81. 5. Campus Area
Network(CAN)
CAN adalah sebuah jaringan
komputer yang menghubungkan 2
atau lebih LAN dalam wilayah
tertentu. Jaringan seperti ini
biasanya digunakan pada kampus
yang menghubungkan berbagai
bangunan di kompleks kampus
yang luas seperti bagian akademik,
perpustakaan, dan sebagainya.
Seringkali CAN digunakan untuk
menyebut jaringan komputer pada
kompleks industri atau markas
militer. Seperti halnya LAN, CAN
juga dihubungkan dengan jaringan
global internet.
6. Intranet
Intranet merupakan jaringan
yang terbatas lingkup
penggunaannya pada sebuah
organisasi atau institusi.
Intranet bersifat pribadi dan
terbatas karena hanya
digunakan oleh orang-orang
yang berada pada organisasi
tersebut. Bandingkan dengan
Internet yang bersifat terbuka
dan dapat digunakan oleh
siapapun di seluruh penjuru
dunia. Kesamaan intranet dan
intrernet adalah pada
penerapan protokol TCP/IP,
HTTP, FTP, serta program
aplikasi yg digunakan.
MENU

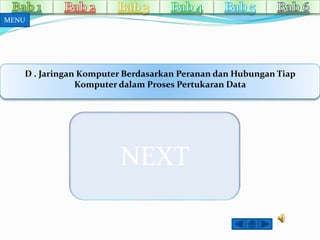

82. D . Jaringan Komputer Berdasarkan Peranan dan Hubungan Tiap
Komputer dalamProses Pertukaran Data
NEXT
MENU

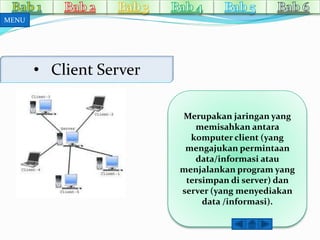

83. • Client Server
Merupakan jaringan yang
memisahkan antara
komputer client (yang
mengajukan permintaan
data/informasi atau
menjalankan program yang
tersimpan di server) dan
server (yang menyediakan
data /informasi).
MENU

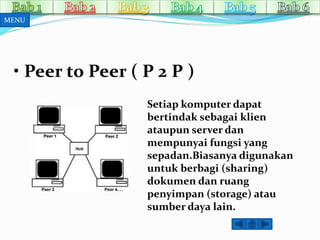

84. Setiap komputer dapat
bertindak sebagai klien
ataupun server dan
mempunyai fungsi yang
sepadan.Biasanya digunakan
untuk berbagi (sharing)
dokumen dan ruang
penyimpan (storage) atau
sumber daya lain.
MENU

85. MACAM – MACAM BENTUK
TOPOLOGI JARINGAN
MENU

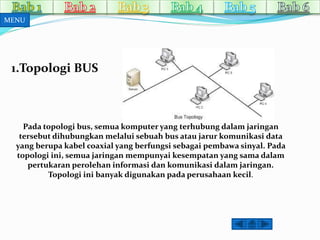

86. 1.Topologi BUS
Pada topologi bus, semua komputer yang terhubung dalam jaringan
tersebut dihubungkan melalui sebuah bus atau jarur komunikasi data
yang berupa kabel coaxial yang berfungsi sebagai pembawa sinyal. Pada
topologi ini, semua jaringan mempunyai kesempatan yang sama dalam
pertukaran perolehan informasi dan komunikasi dalamjaringan.
Topologi ini banyak digunakan pada perusahaan kecil.
MENU

87. MENU

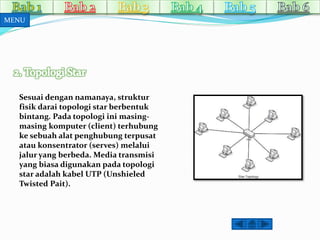

Sesuai dengan namanaya, struktur
fisik darai topologi star berbentuk
bintang. Pada topologi ini masing-masing
komputer (client) terhubung
ke sebuah alat penghubung terpusat
atau konsentrator (serves) melalui
jalur yang berbeda. Media transmisi
yang biasa digunakan pada topologi
star adalah kabel UTP (Unshieled
Twisted Pait).

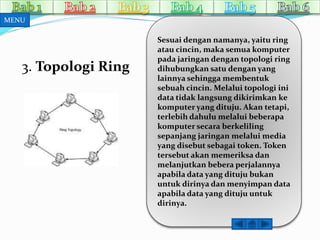

88. 3. Topologi Ring
Sesuai dengan namanya, yaitu ring
atau cincin, maka semua komputer
pada jaringan dengan topologi ring
dihubungkan satu dengan yang
lainnya sehingga membentuk
sebuah cincin. Melalui topologi ini
data tidak langsung dikirimkan ke
komputer yang dituju. Akan tetapi,
terlebih dahulu melalui beberapa
komputer secara berkeliling
sepanjang jaringan melalui media
yang disebut sebagai token. Token
tersebut akan memeriksa dan
melanjutkan bebera perjalannya
apabila data yang dituju bukan
untuk dirinya dan menyimpan data
apabila data yang dituju untuk
dirinya.
MENU

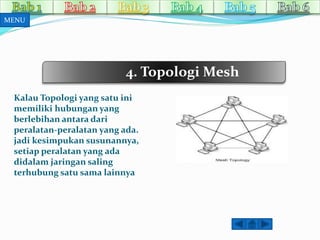

89. 4. TopologiMesh
MENU
Kalau Topologi yang satu ini
memiliki hubungan yang
berlebihan antara dari
peralatan-peralatan yang ada.
jadi kesimpukan susunannya,
setiap peralatan yang ada
didalam jaringan saling
terhubung satu sama lainnya

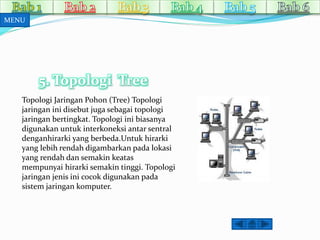

90. 5. Topologi Tree
MENU
Topologi Jaringan Pohon (Tree) Topologi
jaringan ini disebut juga sebagai topologi
jaringan bertingkat. Topologi ini biasanya
digunakan untuk interkoneksi antar sentral
denganhirarki yang berbeda.Untuk hirarki
yang lebih rendah digambarkan pada lokasi
yang rendah dan semakin keatas
mempunyai hirarki semakin tinggi. Topologi
jaringan jenis ini cocok digunakan pada
sistem jaringan komputer.

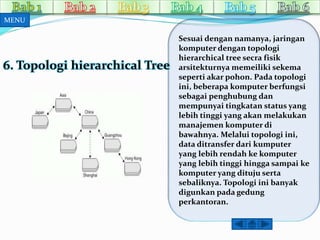

91. Sesuai dengan namanya, jaringan
komputer dengan topologi
hierarchical tree secra fisik
arsitekturnya memeiliki sekema
seperti akar pohon. Pada topologi
ini, beberapa komputer berfungsi
sebagai penghubung dan
mempunyai tingkatan status yang
lebih tinggi yang akan melakukan
manajemen komputer di
bawahnya. Melalui topologi ini,
data ditransfer dari kumputer
yang lebih rendah ke komputer
yang lebih tinggi hingga sampai ke
komputer yang dituju serta
sebaliknya. Topologi ini banyak
digunkan pada gedung
perkantoran.
MENU
6. Topologi hierarchical Tree

92. MENU
Latihan Soal , Kerjakan dengan benar!
1. Jarinngan yang berdiri berhubungan dan terbentuk jaringan raksasa
yaitu?
a. WAN
b. LAN
c. MAN
d. TCP/IP
2. sekumpulan komputer berjumlah banyak yang terpisah-pisah akan
tetapi saling berhubungan dalam melaksanakan tugasnya merupakan
pengertian dari……..
a. Jaringan komputer c. system komputer
b. Manajemen komputer d. system informasi
3. Apa kepanjangan dari OSI…
a. Organization system interconnection
b. Open system interconnection
c. Open sytem internet
d. Organization system internet

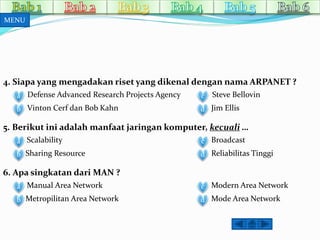

93. 4. Siapa yang mengadakan riset yang dikenal dengan nama ARPANET ?
Defense Advanced a Research Projects Agency
b Vinton Cerf dan Bob Kahn
c
d
Steve Bellovin
Jim Ellis
5. Berikut ini adalah manfaat jaringan komputer, kecuali …
a Scalability
b Sharing Resource
c Broadcast
d Reliabilitas Tinggi
6. Apa singkatan dari MAN ?
a Manual Area Network
b Metropilitan Area Network
c Modern Area Network
d Mode Area Network
MENU

94. BACK 1 - 3
BACK 4 – 6

95. BACK 1 - 3
BACK 4 – 6

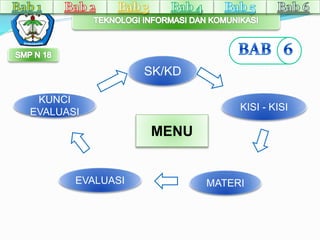

97. SK/KD
MENU
KISI - KISI
KUNCI
EVALUASI
EVALUASI MATERI

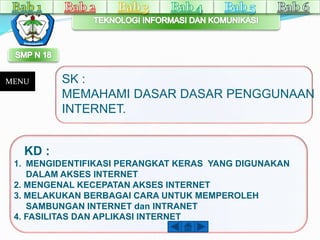

98. MENU
KD :
SK :
MEMAHAMI DASAR DASAR PENGGUNAAN
INTERNET.
1. MENGIDENTIFIKASI PERANGKAT KERAS YANG DIGUNAKAN
DALAM AKSES INTERNET
2. MENGENAL KECEPATAN AKSES INTERNET
3. MELAKUKAN BERBAGAI CARA UNTUK MEMPEROLEH
SAMBUNGAN INTERNET dan INTRANET
4. FASILITAS DAN APLIKASI INTERNET

99. KISI - KISI
MENU
1.Perangkat keras hardware untuk mengakses
internet
2.Prangkat keras tambahan
3.Cara melakukan koneksi internet
4. Fasilitas aplikasi dalam internet

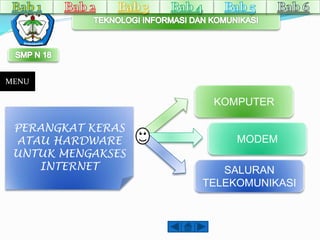

100. PERANGKAT KERAS
ATAU HARDWARE
UNTUK MENGAKSES
INTERNET
KOMPUTER
MODEM
SALURAN
TELEKOMUNIKASI
MENU

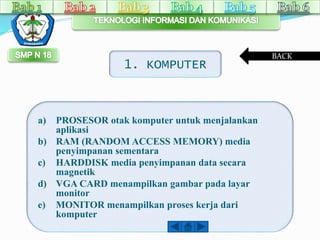

101. 1. KOMPUTER
a) PROSESOR otak komputer untuk menjalankan
aplikasi
b) RAM (RANDOM ACCESS MEMORY) media
penyimpanan sementara
c) HARDDISK media penyimpanan data secara
magnetik
d) VGA CARD menampilkan gambar pada layar
monitor
e) MONITOR menampilkan proses kerja dari
komputer
BACK

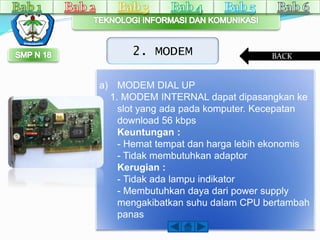

102. 2. MODEM
a) MODEM DIAL UP
BACK
1. MODEM INTERNAL dapat dipasangkan ke
slot yang ada pada komputer. Kecepatan
download 56 kbps
Keuntungan :
- Hemat tempat dan harga lebih ekonomis
- Tidak membutuhkan adaptor
Kerugian :
- Tidak ada lampu indikator
- Membutuhkan daya dari power supply
mengakibatkan suhu dalam CPU bertambah
panas

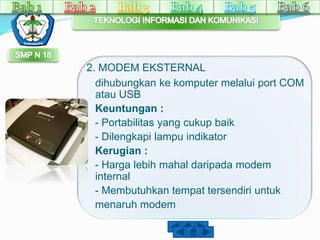

103. 2. MODEM EKSTERNAL
dihubungkan ke komputer melalui port COM
atau USB
Keuntungan :
- Portabilitas yang cukup baik
- Dilengkapi lampu indikator
Kerugian :
- Harga lebih mahal daripada modem
internal
- Membutuhkan tempat tersendiri untuk
menaruh modem

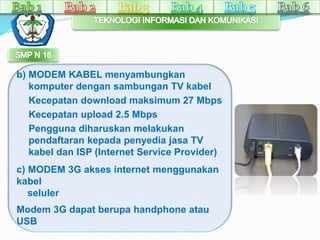

104. b) MODEM KABEL menyambungkan
komputer dengan sambungan TV kabel
Kecepatan download maksimum 27 Mbps
Kecepatan upload 2.5 Mbps
Pengguna diharuskan melakukan
pendaftaran kepada penyedia jasa TV
kabel dan ISP (Internet Service Provider)
c) MODEM 3G akses internet menggunakan
kabel
seluler
Modem 3G dapat berupa handphone atau
USB

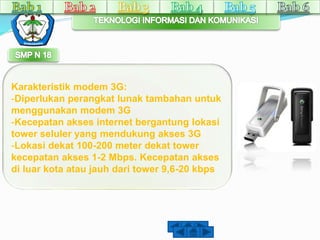

105. Karakteristik modem 3G:
-Diperlukan perangkat lunak tambahan untuk
menggunakan modem 3G
-Kecepatan akses internet bergantung lokasi
tower seluler yang mendukung akses 3G
-Lokasi dekat 100-200 meter dekat tower
kecepatan akses 1-2 Mbps. Kecepatan akses
di luar kota atau jauh dari tower 9,6-20 kbps

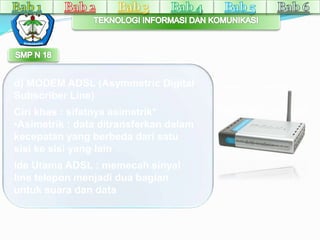

106. d) MODEM ADSL (Asymmetric Digital
Subscriber Line)
Ciri khas : sifatnya asimetrik*
•Asimetrik : data ditransferkan dalam
kecepatan yang berbeda dari satu
sisi ke sisi yang lain
Ide Utama ADSL : memecah sinyal
line telepon menjadi dua bagian
untuk suara dan data

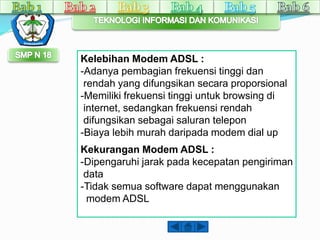

107. Kelebihan Modem ADSL :
-Adanya pembagian frekuensi tinggi dan
rendah yang difungsikan secara proporsional
-Memiliki frekuensi tinggi untuk browsing di
internet, sedangkan frekuensi rendah
difungsikan sebagai saluran telepon
-Biaya lebih murah daripada modem dial up
Kekurangan Modem ADSL :
-Dipengaruhi jarak pada kecepatan pengiriman
data
-Tidak semua software dapat menggunakan
modem ADSL

108. e) Modem WiFi (Wireless Fidelity)adalah
modem yang secara internal dapat
langsung dipakai di ruangan yang
telah tersedia hotspot dan biasanya
sudah terpasang pada laptop
Kecepatan minimal 1 Mbps sampai
sekitar 54 Mbps

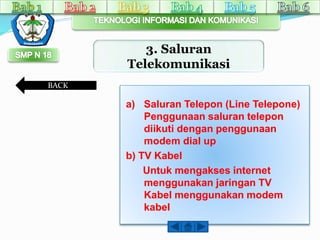

109. 3. Saluran
Telekomunikasi
a) Saluran Telepon (Line Telepone)
Penggunaan saluran telepon
diikuti dengan penggunaan
modem dial up
b) TV Kabel
Untuk mengakses internet
menggunakan jaringan TV
Kabel menggunakan modem
kabel
BACK

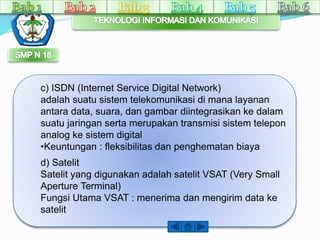

110. c) ISDN (Internet Service Digital Network)
adalah suatu sistem telekomunikasi di mana layanan
antara data, suara, dan gambar diintegrasikan ke dalam
suatu jaringan serta merupakan transmisi sistem telepon
analog ke sistem digital
•Keuntungan : fleksibilitas dan penghematan biaya
d) Satelit
Satelit yang digunakan adalah satelit VSAT (Very Small
Aperture Terminal)
Fungsi Utama VSAT : menerima dan mengirim data ke
satelit

111. e) Handphone
Protokol yang digunakan disebut
WAP
(Wireless Application Protocol)
Kecepatan WAP : 9,6 kbps
Dikembangkan pula teknologi GPRS
(General Packet Radio Services)
Kecepatan GPRS : 56 kbps – 115
kbps

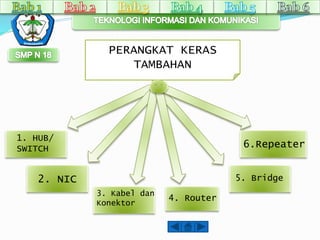

112. PERANGKAT KERAS
TAMBAHAN
1. HUB/
SWITCH
2. NIC
3. Kabel dan
Konektor
4. Router
6.Repeater
5. Bridge

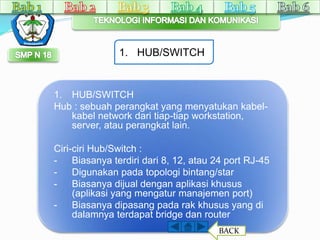

113. 1. HUB/SWITCH
1. HUB/SWITCH
Hub : sebuah perangkat yang menyatukan kabel-kabel
network dari tiap-tiap workstation,
server, atau perangkat lain.
Ciri-ciri Hub/Switch :
- Biasanya terdiri dari 8, 12, atau 24 port RJ-45
- Digunakan pada topologi bintang/star
- Biasanya dijual dengan aplikasi khusus
(aplikasi yang mengatur manajemen port)
- Biasanya dipasang pada rak khusus yang di
dalamnya terdapat bridge dan router
BACK

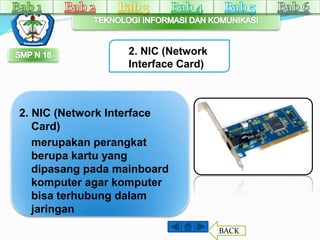

114. 2. NIC (Network
Interface Card)
2. NIC (Network Interface
Card)
merupakan perangkat
berupa kartu yang
dipasang pada mainboard
komputer agar komputer
bisa terhubung dalam
jaringan
BACK

115. 3. Kabel dan
Konektor
Kabel
Twisted
Pair
UTP (Unshielded
Twisted Pair)
STP (Shielded
Twisted Pair)
Koaksial
Thick Coaxial
Thin Coaxial
3. Kabel dan Konektor
Fungsi Kabel : menghubungkan satu
komputer dengan komputer lain
JENIS KABEL :
BACK

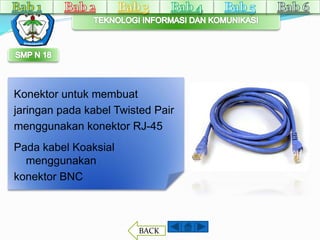

116. Konektor untuk membuat
jaringan pada kabel Twisted Pair
menggunakan konektor RJ-45
Pada kabel Koaksial
menggunakan
konektor BNC
BACK

117. 4. Router
4. Router
Adalah sebuah perangkat khusus yang
digunakan untuk keperluan routing
dan penyampaian paket di jaringan
komputer
Kelebihan Router :
kemampuan mencari jalur yang
terbaik dalam mentransmisikan pesan
atau
data dari alamat asal ke alamat tujuan
BACK

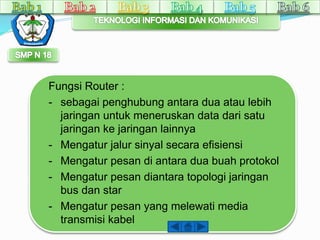

118. Fungsi Router :
- sebagai penghubung antara dua atau lebih
jaringan untuk meneruskan data dari satu
jaringan ke jaringan lainnya
- Mengatur jalur sinyal secara efisiensi
- Mengatur pesan di antara dua buah protokol
- Mengatur pesan diantara topologi jaringan
bus dan star
- Mengatur pesan yang melewati media
transmisi kabel

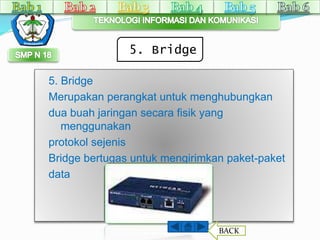

119. 5. Bridge
5. Bridge
Merupakan perangkat untuk menghubungkan
dua buah jaringan secara fisik yang
menggunakan
protokol sejenis
Bridge bertugas untuk mengirimkan paket-paket
data
BACK

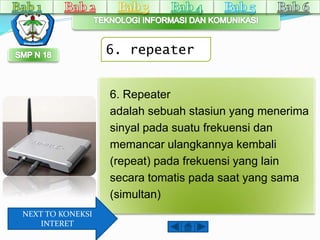

120. 6. repeater
6. Repeater
adalah sebuah stasiun yang menerima
sinyal pada suatu frekuensi dan
memancar ulangkannya kembali
(repeat) pada frekuensi yang lain
secara tomatis pada saat yang sama
(simultan)
NEXT TO KONEKSI
INTERET

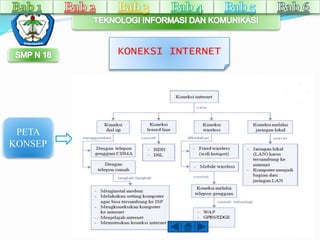

121. KONEKSI INTERNET
PETA
KONSEP

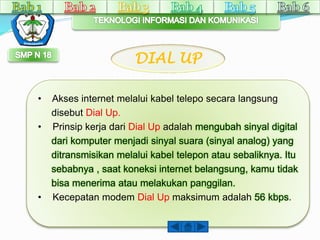

122. DIAL UP
• Akses internet melalui kabel telepo secara langsung
disebut Dial Up.
• Prinsip kerja dari Dial Up adalah mengubah sinyal digital
dari komputer menjadi sinyal suara (sinyal analog) yang
ditransmisikan melalui kabel telepon atau sebaliknya. Itu
sebabnya , saat koneksi internet belangsung, kamu tidak
bisa menerima atau melakukan panggilan.
• Kecepatan modem Dial Up maksimum adalah 56 kbps.

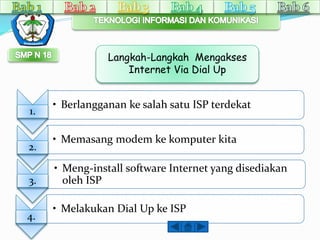

123. Langkah-Langkah Mengakses
Internet Via Dial Up
• Berlangganan ke salah satu ISP terdekat
• Memasang modem ke komputer kita
• Meng-install software Internet yang disediakan
oleh ISP
• Melakukan Dial Up ke ISP
1.
2.
3.
4.

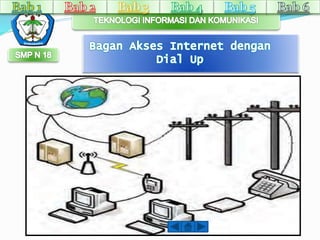

125. KELEBIHAN DAN KEKURANGAN
DIAL UP
KELEBIHAN
 KONEKSI MUDAH
 JANGKAUANNYA CUKUP LUAS
KEKURANGAN
 KECEPATAN KONEKSI KURANG

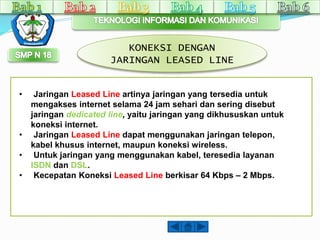

126. KONEKSI DENGAN
JARINGAN LEASED LINE
• Jaringan Leased Line artinya jaringan yang tersedia untuk
mengakses internet selama 24 jam sehari dan sering disebut
jaringan dedicated line, yaitu jaringan yang dikhususkan untuk
koneksi internet.
• Jaringan Leased Line dapat menggunakan jaringan telepon,
kabel khusus internet, maupun koneksi wireless.
• Untuk jaringan yang menggunakan kabel, teresedia layanan
ISDN dan DSL.
• Kecepatan Koneksi Leased Line berkisar 64 Kbps – 2 Mbps.

127. • ISDN merupakan komunikasi melalui
jaringan telepon yang dapat
memisahkan aplikasi suara (data
analog) dengan data non suara
seperti teks, gambar, dan video (data
digital) pada jaringan yang sama.
• Modem ISDN tidak mengubah data
digital menjadi data analog atau
sebaliknya seperti pada modem dial
up
(tidak ada proses modulasi dan
demodulasi).
Kecepatan transfer data
dengan layanan ini
mencapai 128 kbps,

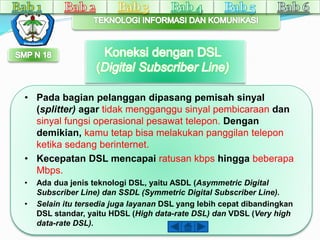

128. • Pada bagian pelanggan dipasang pemisah sinyal
(splitter) agar tidak mengganggu sinyal pembicaraan dan
sinyal fungsi operasional pesawat telepon. Dengan
demikian, kamu tetap bisa melakukan panggilan telepon
ketika sedang berinternet.
• Kecepatan DSL mencapai ratusan kbps hingga beberapa
Mbps.
• Ada dua jenis teknologi DSL, yaitu ASDL (Asymmetric Digital
Subscriber Line) dan SSDL (Symmetric Digital Subscriber Line).
• Selain itu tersedia juga layanan DSL yang lebih cepat dibandingkan
DSL standar, yaitu HDSL (High data-rate DSL) dan VDSL (Very high
data-rate DSL).

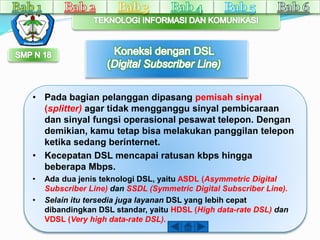

129. • Pada bagian pelanggan dipasang pemisah sinyal
(splitter) agar tidak mengganggu sinyal pembicaraan
dan sinyal fungsi operasional pesawat telepon. Dengan
demikian, kamu tetap bisa melakukan panggilan telepon
ketika sedang berinternet.
• Kecepatan DSL mencapai ratusan kbps hingga
beberapa Mbps.
• Ada dua jenis teknologi DSL, yaitu ASDL (Asymmetric Digital
Subscriber Line) dan SSDL (Symmetric Digital Subscriber Line).
• Selain itu tersedia juga layanan DSL yang lebih cepat
dibandingkan DSL standar, yaitu HDSL (High data-rate DSL) dan
VDSL (Very high data-rate DSL).

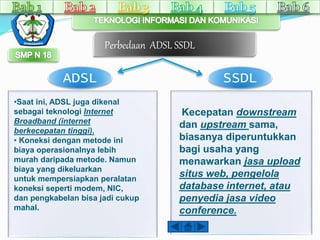

130. Perbedaan ADSL SSDL
ADSL SSDL
•Saat ini, ADSL juga dikenal
sebagai teknologi Internet
Broadband (internet
berkecepatan tinggi).
• Koneksi dengan metode ini
biaya operasionalnya lebih
murah daripada metode. Namun
biaya yang dikeluarkan
untuk mempersiapkan peralatan
koneksi seperti modem, NIC,
dan pengkabelan bisa jadi cukup
mahal.
Kecepatan downstream
dan upstream sama,
biasanya diperuntukkan
bagi usaha yang
menawarkan jasa upload
situs web, pengelola
database internet, atau
penyedia jasa video
conference.

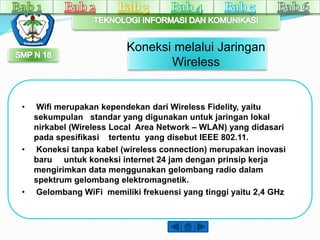

131. Koneksi melalui Jaringan
Wireless
• Wifi merupakan kependekan dari Wireless Fidelity, yaitu
sekumpulan standar yang digunakan untuk jaringan lokal
nirkabel (Wireless Local Area Network – WLAN) yang didasari
pada spesifikasi tertentu yang disebut IEEE 802.11.
• Koneksi tanpa kabel (wireless connection) merupakan inovasi
baru untuk koneksi internet 24 jam dengan prinsip kerja
mengirimkan data menggunakan gelombang radio dalam
spektrum gelombang elektromagnetik.
• Gelombang WiFi memiliki frekuensi yang tinggi yaitu 2,4 GHz

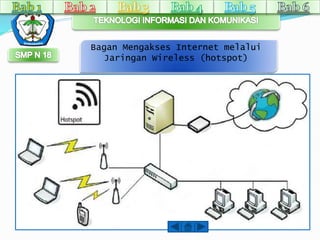

132. Bagan Mengakses Internet melalui
Jaringan Wireless (hotspot)

133. Bagan Mengakses Internet melalui
Jaringan Wireless (hotspot)

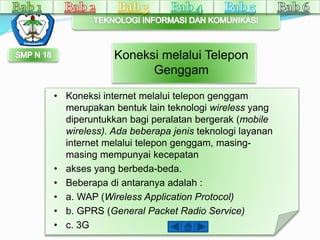

134. Koneksi melalui Telepon
Genggam
• Koneksi internet melalui telepon genggam
merupakan bentuk lain teknologi wireless yang
diperuntukkan bagi peralatan bergerak (mobile
wireless). Ada beberapa jenis teknologi layanan
internet melalui telepon genggam, masing-masing
mempunyai kecepatan
• akses yang berbeda-beda.
• Beberapa di antaranya adalah :
• a. WAP (Wireless Application Protocol)
• b. GPRS (General Packet Radio Service)
• c. 3G

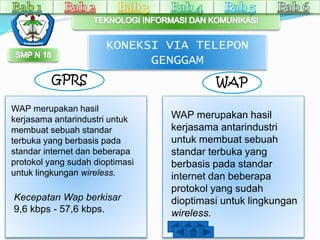

135. KONEKSI VIA TELEPON
GENGGAM
GPRS WAP
WAP merupakan hasil
kerjasama antarindustri untuk
membuat sebuah standar
terbuka yang berbasis pada
standar internet dan beberapa
protokol yang sudah dioptimasi
untuk lingkungan wireless.
Kecepatan Wap berkisar
9,6 kbps - 57,6 kbps.
WAP merupakan hasil
kerjasama antarindustri
untuk membuat sebuah
standar terbuka yang
berbasis pada standar
internet dan beberapa
protokol yang sudah
dioptimasi untuk lingkungan
wireless.

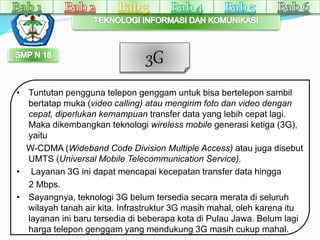

136. 3G
• Tuntutan pengguna telepon genggam untuk bisa bertelepon sambil
bertatap muka (video calling) atau mengirim foto dan video dengan
cepat, diperlukan kemampuan transfer data yang lebih cepat lagi.
Maka dikembangkan teknologi wireless mobile generasi ketiga (3G),
yaitu
W-CDMA (Wideband Code Division Multiple Access) atau juga disebut
UMTS (Universal Mobile Telecommunication Service).
• Layanan 3G ini dapat mencapai kecepatan transfer data hingga
2 Mbps.
• Sayangnya, teknologi 3G belum tersedia secara merata di seluruh
wilayah tanah air kita. Infrastruktur 3G masih mahal, oleh karena itu
layanan ini baru tersedia di beberapa kota di Pulau Jawa. Belum lagi
harga telepon genggam yang mendukung 3G masih cukup mahal.

137. Koneksi melalui Jaringan Lokal
(LAN)
• Artinya dengan menghubungkan komputer ke jaringan lokal (LAN) yang
• telah terkoneksi ke internet, maka kamu dapat mengakses internet
• melalui komputer tersebut.
• Konsep inilah yang banyak dipakai di warnet (warung internet) dan
• kantor-kantor. Satu sambungan internet dipakai bersama-sama
• oleh beberapa komputer. Itulah sebabnya, biaya akses internet dari
• warnet lebih murah dibandingkan kamu mengakses internet dial up
• melalui telepon rumah.
• Sayangnya, bila jumlah komputer dalam jaringan LAN cukup banyak dan
• semua digunakan untuk mengakses internet, akses internet menjadi
• lambat.

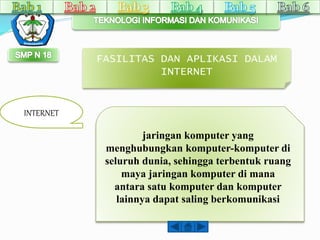

138. FASILITAS DAN APLIKASI DALAM
INTERNET
INTERNET
jaringan komputer yang
menghubungkan komputer-komputer di
seluruh dunia, sehingga terbentuk ruang
maya jaringan komputer di mana
antara satu komputer dan komputer
lainnya dapat saling berkomunikasi

139. Istilah yang sering digunakan dalam internet :
1. World Wide Web : kumpulan web server
dari seluruh dunia yang berfungsi menyediakan data
dan informasi untuk digunakan bersama
2. Website : tempat penyimpanan data dan
informasi dengan berdasarkan topik tertentu
3. Web page : sebuah halaman khusus dari situs web
tertentu

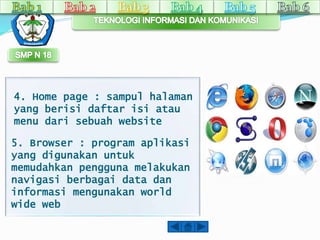

140. 4. Home page : sampul halaman
yang berisi daftar isi atau
menu dari sebuah website
5. Browser : program aplikasi
yang digunakan untuk
memudahkan pengguna melakukan
navigasi berbagai data dan
informasi mengunakan world
wide web

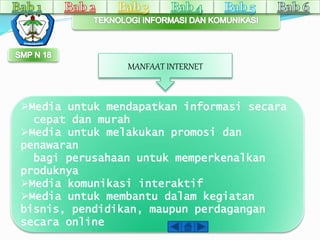

141. MANFAAT INTERNET
Media untuk mendapatkan informasi secara
cepat dan murah
Media untuk melakukan promosi dan
penawaran
bagi perusahaan untuk memperkenalkan
produknya
Media komunikasi interaktif
Media untuk membantu dalam kegiatan
bisnis, pendidikan, maupun perdagangan
secara online

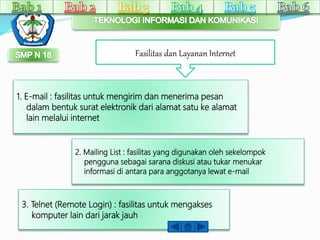

142. Fasilitas dan Layanan Internet
1. E-mail : fasilitas untuk mengirim dan menerima pesan
dalam bentuk surat elektronik dari alamat satu ke alamat
lain melalui internet
2. Mailing List : fasilitas yang digunakan oleh sekelompok
pengguna sebagai sarana diskusi atau tukar menukar
informasi di antara para anggotanya lewat e-mail
3. Telnet (Remote Login) : fasilitas untuk mengakses
komputer lain dari jarak jauh

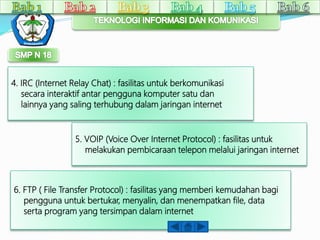

143. 4. IRC (Internet Relay Chat) : fasilitas untuk berkomunikasi
secara interaktif antar pengguna komputer satu dan
lainnya yang saling terhubung dalam jaringan internet
5. VOIP (Voice Over Internet Protocol) : fasilitas untuk
melakukan pembicaraan telepon melalui jaringan internet
6. FTP ( File Transfer Protocol) : fasilitas yang memberi kemudahan bagi
pengguna untuk bertukar, menyalin, dan menempatkan file, data
serta program yang tersimpan dalam internet

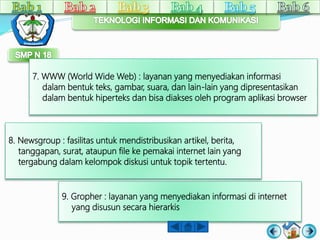

144. 7. WWW (World Wide Web) : layanan yang menyediakan informasi
dalam bentuk teks, gambar, suara, dan lain-lain yang dipresentasikan
dalam bentuk hiperteks dan bisa diakses oleh program aplikasi browser
8. Newsgroup : fasilitas untuk mendistribusikan artikel, berita,
tanggapan, surat, ataupun file ke pemakai internet lain yang
tergabung dalam kelompok diskusi untuk topik tertentu.
9. Gropher : layanan yang menyediakan informasi di internet
yang disusun secara hierarkis

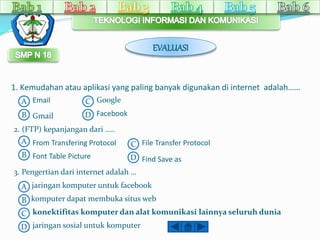

145. EVALUASI
1. Kemudahan atau aplikasi yang paling banyak digunakan di internet adalah……
A
B
C
D
Email
Gmail
Google
Facebook
2. (FTP) kepanjangan dari …..
A From Transfering Protocol
C
B Font Table Picture
D
File Transfer Protocol
Find Save as
3. Pengertian dari internet adalah …
A jaringan komputer untuk facebook
B
C
D
komputer dapat membuka situs web
konektifitas komputer dan alat komunikasi lainnya seluruh dunia
jaringan sosial untuk komputer

146. 4. Cara membuka aplikasi internet adalah....
start > all program > microsoft word
C
A
B
C
D
A
B
start > all program > internet explore
start > all program > internet open
start > all program > www.yahoo.com
5. Penamaan alamat website disebut....
ULS
ULV D
URL
Web

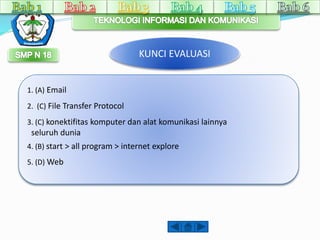

147. KUNCI EVALUASI
1. (A) Email
2. (C) File Transfer Protocol
3. (C) konektifitas komputer dan alat komunikasi lainnya
seluruh dunia
4. (B) start > all program > internet explore
5. (D) Web

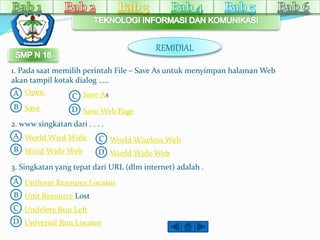

148. 1. Pada saat memilih perintah File – Save As untuk menyimpan halamanWeb
akan tampil kotak dialog .....
A
C
B
A
D
C
B
3. Singkatan yang tepat dari URL (dlm internet) adalah .
. . .
A
D
Open
Save
Save As
Save Web Page
2. www singkatan dari . . . .
World Wird Wide
Word Wide Web
World Wireless Web
World Wide Web
B
C
D
Uniform Resource Locator
Unit Resource Lost
Undelete Run Left
Universal Run Locator
REMIDIAL

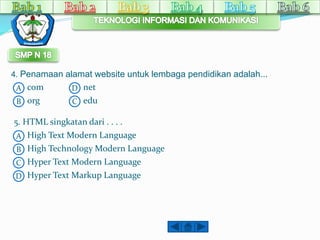

149. 4. Penamaan alamat website untuk lembaga pendidikan adalah...
A
B
B
C
C
A
D
com D
org
net
edu
5. HTML singkatan dari . . . .
High Text Modern Language
High Technology Modern Language
Hyper Text Modern Language
Hyper Text Markup Language

150. KUNCI REMIDIAL
1. D Save Web Page
2. D World Wide Web
3. A Uniform Resource Locator
4. D Edu
5. D Hyper Text Markup Language
