KOMPUTER DASAR
Oleh :
Aaron Atmaja
Universitas Negeri Semarang
2012
Disampaikan Dalam
Lengkap

Pengenalan Komputer
Sejarah Sistem operasi
Perlengkapan
Dan Fungsinya
Software
Bagian – Bagian
Komputer
Memelihara
Komputer Masalah Komputer

KOMPUTER
DASAR
Operasi Dasar Sistem Operasi
Windows pada Peralatan
Komputer Personal
Perawatan terhadap
Pengoperasian Komputer
Personal dan Periferal
Instalasi Perangkat Tambahan
(Periferal secara Fisik) dan Setup
dengan Software
Identifikasi Masalah pada
Koputer dengan Mengenali
Gejala yang Muncul
1.
2.
3.
4.

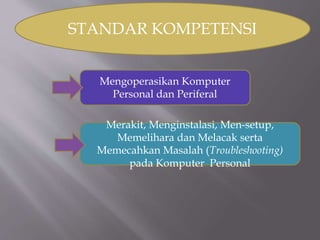

STANDAR KOMPETENSI
Mengoperasikan Komputer
Merakit, Menginstalasi, Men-setup,
Memelihara dan Melacak serta
Memecahkan Masalah (Troubleshooting)
pada Komputer Personal

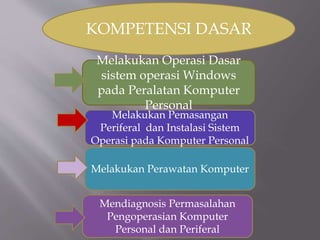

KOMPETENSI DASAR
Melakukan Operasi Dasar
sistem operasi Windows
pada Peralatan Komputer
Personal
Melakukan Pemasangan
Periferal dan Instalasi Sistem
Operasi pada Komputer Personal
Melakukan Perawatan Komputer
Mendiagnosis Permasalahan

INDIKATOR
ESENSIAL
Menganalisis Operasi Dasar
Sistem Operasi Windows pada
Peralatan Komputer Personal
Melakukan Perawatan terhadap
Melakukan Instalasi Perangkat
Tambahan (Periferal secara Fisik)
dan Setup dengan Software
Mengidentifikasi Masalah pada
Koputer dengan Mengenali
Gejala yang Muncul

Standart
Komp
Komp. Dasar Indikator
Esensial
Jenjang
Kognitif
1. Mengoperasikan
komputer
personal dan
periferalnya
Melakukan operasi
dasar pada
peralatan
komputer personal
Menganalisis
operasi dasar
sistem operasi
Windows pada
peralatan
komputer personal
C4
1. Menganalisis
2. Memecahkan
3. Mediagnosis
4. Mengkorelasika
n
5. Menguji
6. Menelaah
7. Mengedit
8. Memilih
9. Melatih
10. memecahkan

Standart
Komp
Esensial
Jenjang
Kognitif
2. Merakit,
menginstalasi,
mensetup,
memelihara dan
melacak serta
memecahkan
masalah
(troubleshooting)
pada komputer
personal
1. Melakukan
pemasangan
periferal dan
instalasi sistem
operasi pada
komputer
personal
1. Melakukan
instalasi
perangkat
tambahan
(periferal secara
fisik) dan setup
dengan software
C4
1. Mengaudit
2. Memecahkan
3. Mediagnosis
4. Menguji
5. Memilih
6. Melatih
7. Memecahkan
8. Memerinci
9. Mendiagramka
n
10. Menemukan

Standart
Komp
Esensial
Jenjang
Kognitif
2. Merakit,
menginstalasi,
mensetup,
memelihara dan
melacak serta
memecahkan
masalah
(troubleshooting)
pada komputer
personal
2. Melakukan
perawatan
komputer
2. Melakukan
perawatan
terhadap
pengoperasian
komputer
personal dan
periferalnya
C4
1. Mengaudit
2. Memecahkan
3. Mediagnosis
4. Menguji
5. Memilih
6. Melatih
7. Memecahkan
8. Memerinci
9. Mendiagramka
n
10. Menemukan

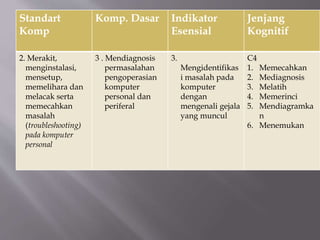

Standart
Komp
Esensial
Jenjang
Kognitif
2. Merakit,
menginstalasi,
mensetup,
memelihara dan
melacak serta
memecahkan
masalah
(troubleshooting)
pada komputer
personal
3 . Mendiagnosis
permasalahan
pengoperasian
komputer
personal dan
periferal
3.
Mengidentifikas
i masalah pada
komputer
dengan
mengenali gejala
yang muncul
C4
1. Memecahkan
2. Mediagnosis
3. Melatih
4. Memerinci
5. Mendiagramka
n
6. Menemukan

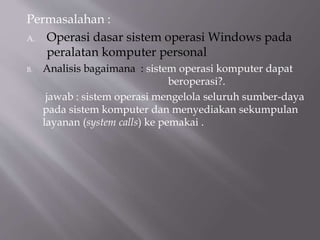

Permasalahan :
A. Operasi dasar sistem operasi Windows pada
peralatan komputer personal
B. Analisis bagaimana : sistem operasi komputer dapat
beroperasi?.
jawab : sistem operasi mengelola seluruh sumber-daya
pada sistem komputer dan menyediakan sekumpulan
layanan (system calls) ke pemakai .

Permasalahan :
Bagaimana :
1. Memecahkan ,
2. Mediagnosis
3. Mengkorelasikan
4. Menguji
5. Memilih
6. Melatih

 Apa ?
1. Komputer , alat elektronik untuk pengolahan data
dan menyajikan informasi.
2. Bagian-bagian komputer , Hardware, Software dan
Brainware
3. Komponen –komponen, input, proses dan output

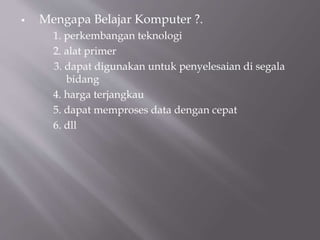

 Mengapa Belajar Komputer ?.
1. perkembangan teknologi
2. alat primer
3. dapat digunakan untuk penyelesaian di segala
bidang
4. harga terjangkau
5. dapat memproses data dengan cepat
6. dll

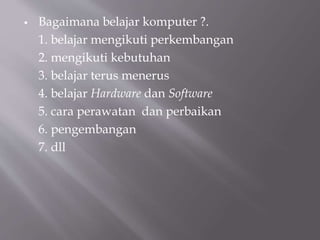

 Bagaimana belajar komputer ?.
1. belajar mengikuti perkembangan
2. mengikuti kebutuhan
3. belajar terus menerus
4. belajar Hardware dan Software
5. cara perawatan dan perbaikan
6. pengembangan
7. dll

1. Analisis Operasi Dasar Sistem
2. Instalasi Perangkat Tambahan (Periferal secara
Fisik)
3. Perawatan terhadap Pengoperasian Komputer
4. Identifikasi Masalah pada Koputer

A. Melakukan Operasi Dasar sistem operasi
Windows pada Peralatan Komputer Personal
Gambar 1 Unit Komputer

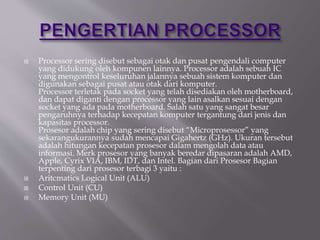

 Processor sering disebut sebagai otak dan pusat pengendali computer
yang didukung oleh kompunen lainnya. Processor adalah sebuah IC
yang mengontrol keseluruhan jalannya sebuah sistem komputer dan
digunakan sebagai pusat atau otak dari komputer.
Processor terletak pada socket yang telah disediakan oleh motherboard,
dan dapat diganti dengan processor yang lain asalkan sesuai dengan
socket yang ada pada motherboard. Salah satu yang sangat besar
pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan
kapasitas processor.
Prosesor adalah chip yang sering disebut “Microprosessor” yang
sekarangukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut
adalah hitungan kecepatan prosesor dalam mengolah data atau
informasi. Merk prosesor yang banyak beredar dipasaran adalah AMD,
Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian

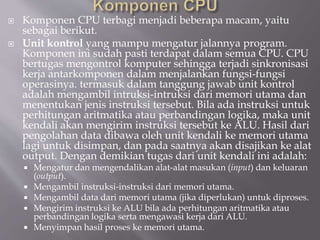

terpenting dari prosesor terbagi 3 yaitu :
 Aritcmatics Logical Unit (ALU)
 Control Unit (CU)
 Memory Unit (MU)

 Fungsi Processor dalam komponen komputer sangat penting sekali, karena processor
merupakan pusat pengendali dan memproses kerja sebuah komputer. Processor sendiri
pada umumya hanya berfungsi untuk untuk memproses data yang di terima dari
masukan atau input, kemudian akan menghasilkan keluaran atau output.
Cara kerja processor akan terus terhubung dengan komponen komputer yang lainnya,
terutama hardisk dan RAM. Fungsi Processor juga di gambarkan sebagai otak dari
sebuah komputer itu sendiri, di mana setiap data akan melalui processor mengeluarkan
atau output yang sepatutnya. Processor juga dikenal sebagai Central Processing Unit
atau ringkasan CPU.
Processor hanya dapat mengenali bahasa mesin yaitu dengan notasi bilangan biner yang
hanya berupa 2 angka saja yaitu 0 dan 1 (01010101). Bilangan biner merupakan notasi
untuk perangkat elektronik di mana bilangan nol (0) menandakan tidak terdapat sinyal
listrik dan bilangan satu (1) menandakan adanya sinyal listrik.
Pada awalnya fungsi processor hanya untuk pengolahan aritmatika saja,
seperti kalkulator pada saat ini. Namun sekarang ini processor telah bergeser fungsinya
mengarah ke multimedia

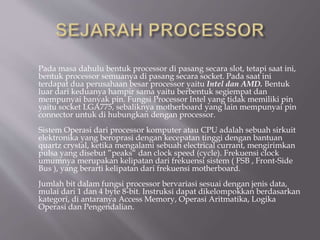

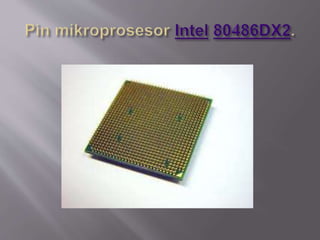

Pada masa dahulu bentuk processor di pasang secara slot, tetapi saat ini,
bentuk processor semuanya di pasang secara socket. Pada saat ini
terdapat dua perusahaan besar processor yaitu Intel dan AMD. Bentuk
luar dari keduanya hampir sama yaitu berbentuk segiempat dan
mempunyai banyak pin. Fungsi Processor Intel yang tidak memiliki pin
yaitu socket LGA775, sebaliknya motherboard yang lain mempunyai pin
connector untuk di hubungkan dengan processor.
Sistem Operasi dari processor komputer atau CPU adalah sebuah sirkuit
elektronika yang beroprasi dengan kecepatan tinggi dengan bantuan
quartz crystal, ketika mengalami sebuah electrical currant, mengirimkan
pulsa yang disebut ”peaks“ dan clock speed (cycle). Frekuensi clock
umumnya merupakan kelipatan dari frekuensi sistem ( FSB , Front-Side
Bus ), yang berarti kelipatan dari frekuensi motherboard.
Jumlah bit dalam fungsi processor bervariasi sesuai dengan jenis data,
mulai dari 1 dan 4 byte 8-bit. Instruksi dapat dikelompokkan berdasarkan
kategori, di antaranya Access Memory, Operasi Aritmatika, Logika
Operasi dan Pengendalian.

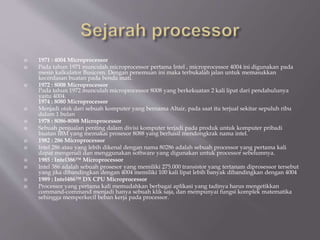

 1971 : 4004 Microprocessor
 Pada tahun 1971 munculah microprocessor pertama Intel , microprocessor 4004 ini digunakan pada
mesin kalkulator Busicom. Dengan penemuan ini maka terbukalah jalan untuk memasukkan
kecerdasan buatan pada benda mati.
Pada tahun 1972 munculah microprocessor 8008 yang berkekuatan 2 kali lipat dari pendahulunya
yaitu 4004.
1974 : 8080 Microprocessor
 Menjadi otak dari sebuah komputer yang bernama Altair, pada saat itu terjual sekitar sepuluh ribu
dalam 1 bulan
 1978 : 8086-8088 Microprocessor
 Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi
buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama intel.
 Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali
dapat mengenali dan menggunakan software yang digunakan untuk processor sebelumnya.
 1985 : Intel386™ Microprocessor
 Intel 386 adalah sebuah prosesor yang memiliki 275.000 transistor yang tertanam diprosessor tersebut
yang jika dibandingkan dengan 4004 memiliki 100 kali lipat lebih banyak dibandingkan dengan 4004
 1989 : Intel486™ DX CPU Microprocessor
 Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan
command-command menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika
sehingga memperkecil beban kerja pada processor.

 1993 : Intel® Pentium® Processor
Processor generasi baru yang mampu menangani berbagai jenis data
seperti suara, bunyi, tulisan tangan, dan foto.
 1995 : Intel® Pentium® Pro Processor
 Processor yang dirancang untuk digunakan pada aplikasi server dan
workstation, yang dibuat untuk memproses data secara cepat, processor
ini mempunyai 5,5 jt transistor yang tertanam.
 1997 : Intel® Pentium® II Processor
 Processor Pentium II merupakan processor yang menggabungkan Intel
MMX yang dirancang secara khusus untuk mengolah data video, audio,
dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di
dalamnya sehingga dengan processor ini pengguna PC dapat mengolah
berbagai data dan menggunakan internet dengan lebih baik.
1998 : Intel® Pentium II Xeon® Processor
 Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat
itu ingin memenuhi strateginya yang ingin memberikan sebuah processor
unik untuk sebuah pasar tertentu.

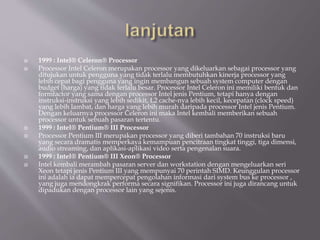

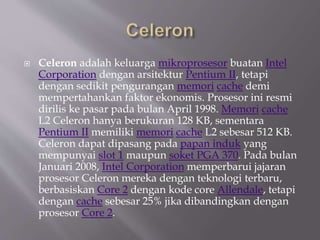

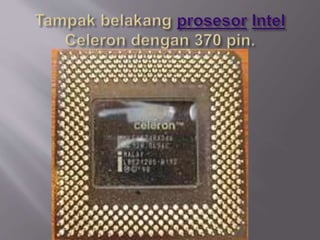

 1999 : Intel® Celeron® Processor
 Processor Intel Celeron merupakan processor yang dikeluarkan sebagai processor yang
ditujukan untuk pengguna yang tidak terlalu membutuhkan kinerja processor yang
lebih cepat bagi pengguna yang ingin membangun sebuah system computer dengan
budget (harga) yang tidak terlalu besar. Processor Intel Celeron ini memiliki bentuk dan
formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan
instruksi-instruksi yang lebih sedikit, L2 cache-nya lebih kecil, kecepatan (clock speed)
yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium.
Dengan keluarnya processor Celeron ini maka Intel kembali memberikan sebuah
processor untuk sebuah pasaran tertentu.
 1999 : Intel® Pentium® III Processor
 Processor Pentium III merupakan processor yang diberi tambahan 70 instruksi baru
yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi,
audio streaming, dan aplikasi-aplikasi video serta pengenalan suara.

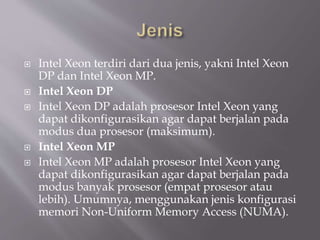

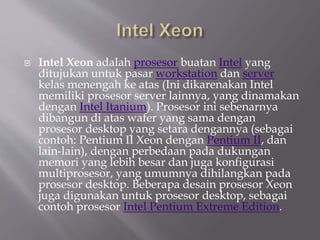

 1999 : Intel® Pentium® III Xeon® Processor
 Intel kembali merambah pasaran server dan workstation dengan mengeluarkan seri
Xeon tetapi jenis Pentium III yang mempunyai 70 perintah SIMD. Keunggulan processor
ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor ,
yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk
dipadukan dengan processor lain yang sejenis.

 2000 : Intel® Pentium® 4 Processor
 Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu
menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan
1.5GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel
Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3
GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4
GHz.
 2001 : Intel® Xeon® Processor
 Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan
khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih
banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar
pula.
2001 : Intel® Itanium® Processor
 Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada
server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan
struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan
teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ).
2002 : Intel® Itanium® 2 Processor
 Itanium 2 adalah generasi kedua dari keluarga Itanium

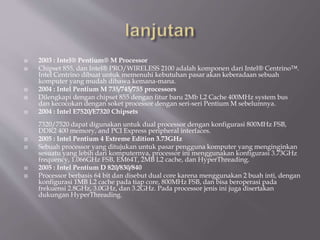

 2003 : Intel® Pentium® M Processor

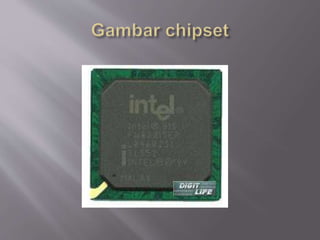

 Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™.
Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah
komputer yang mudah dibawa kemana-mana.
 2004 : Intel Pentium M 735/745/755 processors
 Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus
dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya.
 2004 : Intel E7520/E7320 Chipsets
7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB,
DDR2 400 memory, and PCI Express peripheral interfaces.
 2005 : Intel Pentium 4 Extreme Edition 3.73GHz
 Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan
sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz
frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading.
 2005 : Intel Pentium D 820/830/840
 Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan
konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada
frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan
dukungan HyperThreading.

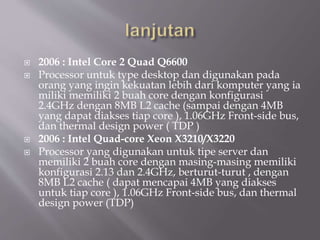

 2006 : Intel Core 2 Quad Q6600
 Processor untuk type desktop dan digunakan pada
orang yang ingin kekuatan lebih dari komputer yang ia
miliki memiliki 2 buah core dengan konfigurasi
2.4GHz dengan 8MB L2 cache (sampai dengan 4MB
yang dapat diakses tiap core ), 1.06GHz Front-side bus,
dan thermal design power ( TDP )
 2006 : Intel Quad-core Xeon X3210/X3220
 Processor yang digunakan untuk tipe server dan
memiliki 2 buah core dengan masing-masing memiliki
konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan
8MB L2 cache ( dapat mencapai 4MB yang diakses
untuk tiap core ), 1.06GHz Front-side bus, dan thermal
design power (TDP)

 Mikroarsitektur Intel® terbaru yang berbasis proses
manufakturing 22 nm menghadirkan peningkatan
performa yang signifikan—termasuk grafis, daya tahan
baterai, dan keamanan yang meningkat jauh—untuk
pengalaman komputasi tanpa kompromi. Dengan
fitur-fitur utama seperti Intel® Hyper-Threading
Technology, yang memungkinkan tiap core prosesor
mengerjakan dua tugas secara bersamaan untuk multi-
tugas yang lebih lancar, hingga grafis Intel® Iris™
untuk visual 3-D yang menakjubkan dan pengeditan
video serta foto yang lebih cepat dan lebih canggih,
prosesor Intel® Core™ i7 generasi ke-4 menghadirkan
performa teratas untuk tugas-tugas Anda yang paling
menuntut. Pelajari lebih lanjut tentang perangkat 2 in 1
dan tablet yang dilengkapi prosesor Intel Core.

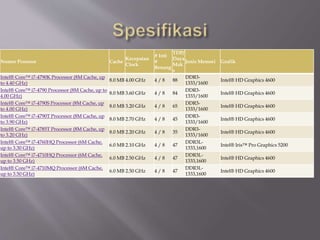

Nomor Prosesor Cache
Kecepatan
Clock
# Inti
#
Benang
TDP/
Daya
Mak
s
Jenis Memori Grafik
Intel® Core™ i7-4790K Processor (8M Cache, up
to 4.40 GHz)
8.0 MB 4.00 GHz 4 / 8 88
DDR3-
1333/1600
Intel® HD Graphics 4600
Intel® Core™ i7-4790 Processor (8M Cache, up to
4.00 GHz)
8.0 MB 3.60 GHz 4 / 8 84
DDR3-
1333/1600
Intel® Core™ i7-4790S Processor (8M Cache, up
to 4.00 GHz)
8.0 MB 3.20 GHz 4 / 8 65
DDR3-
1333/1600
Intel® Core™ i7-4790T Processor (8M Cache, up
to 3.90 GHz)
8.0 MB 2.70 GHz 4 / 8 45
DDR3-
1333/1600
Intel® Core™ i7-4785T Processor (8M Cache, up
to 3.20 GHz)
8.0 MB 2.20 GHz 4 / 8 35
DDR3-
1333/1600
Intel® Core™ i7-4760HQ Processor (6M Cache,
up to 3.30 GHz)
6.0 MB 2.10 GHz 4 / 8 47
DDR3L-
1333,1600
Intel® Iris™ Pro Graphics 5200
Intel® Core™ i7-4710HQ Processor (6M Cache,
up to 3.50 GHz)
6.0 MB 2.50 GHz 4 / 8 47
DDR3L-
1333,1600
Intel® Core™ i7-4710MQ Processor (6M Cache,
up to 3.50 GHz)
6.0 MB 2.50 GHz 4 / 8 47
DDR3L-
1333,1600

 Kinerja mengagumkan dan visual memukau yang
ditingkatkan. Tingkatkan pengalaman PC Anda
dengan visual kaya serta dorongan kecepatan saat
Anda butuhkan1. Prosesor Intel® Core™ i5 Generasi
ke-4 menghadirkan kinerja mengagumkan dan visual
memukau, serta keamanan internal untuk
perlindungan yang lebih dalam.2
 Temukan sensasi dorongan otomatis kecepatan saat
Anda butuhkan dengan Intel® Turbo Boost
Technology 2.0. 1 Nikmati film, foto, dan game secara
lancar dan tanpa hambatan dengan seperangkat
peningkatan visual internal3—dan nikmati mereka
bahkan dengan daya tahan baterai yang lebih lama.

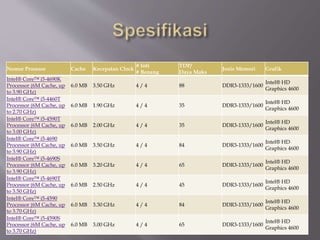

Nomor Prosesor Cache Kecepatan Clock
# Inti
# Benang
TDP/
Daya Maks
Jenis Memori Grafik
Intel® Core™ i5-4690K
Processor (6M Cache, up
to 3.90 GHz)
6.0 MB 3.50 GHz 4 / 4 88 DDR3-1333/1600
Intel® HD
Graphics 4600
Intel® Core™ i5-4460T
to 2.70 GHz)
6.0 MB 1.90 GHz 4 / 4 35 DDR3-1333/1600
Intel® HD
Graphics 4600
to 3.00 GHz)
6.0 MB 2.00 GHz 4 / 4 35 DDR3-1333/1600
Intel® HD
Graphics 4600
Intel® Core™ i5-4690
to 3.90 GHz)
6.0 MB 3.50 GHz 4 / 4 84 DDR3-1333/1600
Intel® HD
Graphics 4600
Intel® Core™ i5-4690S
to 3.90 GHz)
6.0 MB 3.20 GHz 4 / 4 65 DDR3-1333/1600
Intel® HD
Graphics 4600
to 3.50 GHz)
6.0 MB 2.50 GHz 4 / 4 45 DDR3-1333/1600
Intel® HD
Graphics 4600
Intel® Core™ i5-4590
to 3.70 GHz)
6.0 MB 3.30 GHz 4 / 4 84 DDR3-1333/1600
Intel® HD
Graphics 4600
Intel® Core™ i5-4590S
to 3.70 GHz)
6.0 MB 3.00 GHz 4 / 4 65 DDR3-1333/1600
Intel® HD
Graphics 4600

 Kinerja luar biasa dan tampilan menakjubkan
dimulai dari sini. Dapatkan pengalaman visual yang
halus, tanpa hambatan dengan prosesor Intel® Core™
i3 generasi ke-4, dilengkapi dengan baterai berdaya
tahan lebih lama dan keamanan terpasang untuk
perlindungan yang lebih mendalam.1
 Mudah berpindah dari satu aplikasi ke yang lain
dengan kemampuan multitasking cerdas dari
Teknologi Intel® Hyper-Threading2. Nikmati
pengalaman film, foto, dan permainan yang berjalan
lancar dan mulus dengan rangkaian peningkatan
visual terpasang—tidak perlu perangkat keras
tambahan3.

Nomor Prosesor Cache Kecepatan Clock
# Inti
# Benang
TDP/
Daya Maks
Jenis Memori Grafik
Intel® Core™ i3-
4150 Processor (3M
Cache, 3.50 GHz)
3.0 MB 3.50 GHz 2 / 4 54 DDR3-1333/1600
Intel® HD Graphics
4400
Intel® Core™ i3-
4150T Processor
(3M Cache, 3.00
GHz)
3.0 MB 3.00 GHz 2 / 4 35 DDR3-1333/1600
Intel® HD Graphics
4400
Intel® Core™ i3-
4350 Processor (4M
Cache, 3.60 GHz)
4.0 MB 3.60 GHz 2 / 4 54 DDR3-1333/1600
Intel® HD Graphics
4600
Intel® Core™ i3-
4350T Processor
(4M Cache, 3.10
GHz)
4.0 MB 3.10 GHz 2 / 4 35 DDR3-1333/1600
Intel® HD Graphics
4600
Intel® Core™ i3-
4360 Processor (4M
Cache, 3.70 GHz)
4.0 MB 3.70 GHz 2 / 4 54 DDR3-1333/1600
Intel® HD Graphics
4600
Intel® Core™ i3-
4340TE Processor
(4M Cache, 2.60
GHz)
4.0 MB 2.60 GHz 2 / 4 35 DDR3-1333/1600
Intel® HD Graphics
4600
Intel® Core™ i3-
4110M Processor
(3M Cache, 2.60
GHz)
3.0 MB 2.60 GHz 2 / 4 37 DDR3L-1333,1600
Intel® HD Graphics
4600
Intel® Core™ i3-
4110E Processor
(3M Cache, 2.60
GHz)
3.0 MB 2.60 GHz 2 / 4 37 DDR3L-1333,1600
Intel® HD Graphics
4600

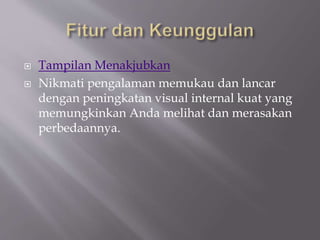

 Tampilan Menakjubkan
 Nikmati pengalaman memukau dan lancar
dengan peningkatan visual internal kuat yang
memungkinkan Anda melihat dan merasakan
perbedaannya.

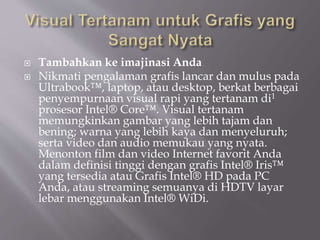

 Tambahkan ke imajinasi Anda
 Nikmati pengalaman grafis lancar dan mulus pada
Ultrabook™, laptop, atau desktop, berkat berbagai
penyempurnaan visual rapi yang tertanam di1
prosesor Intel® Core™. Visual tertanam
memungkinkan gambar yang lebih tajam dan
bening; warna yang lebih kaya dan menyeluruh;
serta video dan audio memukau yang nyata.
Menonton film dan video Internet favorit Anda
dalam definisi tinggi dengan grafis Intel® Iris™
yang tersedia atau Grafis Intel® HD pada PC
Anda, atau streaming semuanya di HDTV layar
lebar menggunakan Intel® WiDi.

 Teknologi grafis Intel®, termasuk grafis Intel
Iris dan Intel HD Graphics,1 ditanam langsung
ke prosesor. Integrasi ini berarti latensi yang
rendah dan menghasilkan pengalaman
bermain game mainstream yang superior dan
pengalaman 3D yang ditingkatkan.

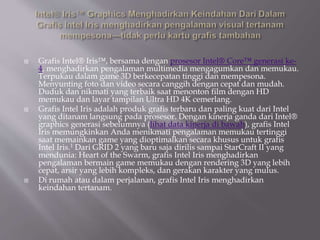

 Grafis Intel® Iris™, bersama dengan prosesor Intel® Core™ generasi ke-
4, menghadirkan pengalaman multimedia mengagumkan dan memukau.
Terpukau dalam game 3D berkecepatan tinggi dan mempesona.
Menyunting foto dan video secara canggih dengan cepat dan mudah.
Duduk dan nikmati yang terbaik saat menonton film dengan HD
memukau dan layar tampilan Ultra HD 4K cemerlang.
 Grafis Intel Iris adalah produk grafis terbaru dan paling kuat dari Intel
yang ditanam langsung pada prosesor. Dengan kinerja ganda dari Intel®
graphics generasi sebelumnya (lihat data kinerja di bawah), grafis Intel
Iris memungkinkan Anda menikmati pengalaman memukau tertinggi
saat memainkan game yang dioptimalkan secara khusus untuk grafis
Intel Iris.1 Dari GRID 2 yang baru saja dirilis sampai StarCraft II yang
mendunia: Heart of the Swarm, grafis Intel Iris menghadirkan
pengalaman bermain game memukau dengan rendering 3D yang lebih
cepat, arsir yang lebih kompleks, dan gerakan karakter yang mulus.
 Di rumah atau dalam perjalanan, grafis Intel Iris menghadirkan
keindahan tertanam.

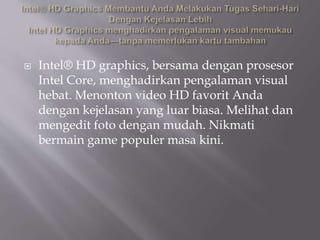

 Intel® HD graphics, bersama dengan prosesor
Intel Core, menghadirkan pengalaman visual
hebat. Menonton video HD favorit Anda
dengan kejelasan yang luar biasa. Melihat dan
mengedit foto dengan mudah. Nikmati
bermain game populer masa kini.

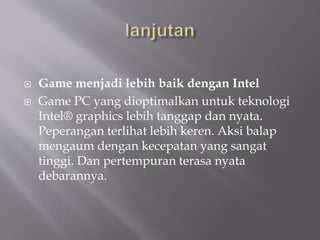

 Game menjadi lebih baik dengan Intel
 Game PC yang dioptimalkan untuk teknologi
Intel® graphics lebih tanggap dan nyata.
Peperangan terlihat lebih keren. Aksi balap
mengaum dengan kecepatan yang sangat
tinggi. Dan pertempuran terasa nyata
debarannya.

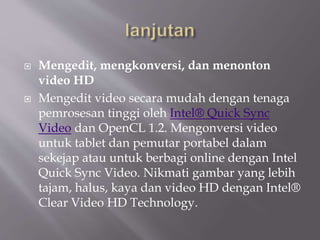

 Mengedit, mengkonversi, dan menonton
video HD
 Mengedit video secara mudah dengan tenaga
pemrosesan tinggi oleh Intel® Quick Sync
Video dan OpenCL 1.2. Mengonversi video
untuk tablet dan pemutar portabel dalam
sekejap atau untuk berbagi online dengan Intel
Quick Sync Video. Nikmati gambar yang lebih
tajam, halus, kaya dan video HD dengan Intel®
Clear Video HD Technology.

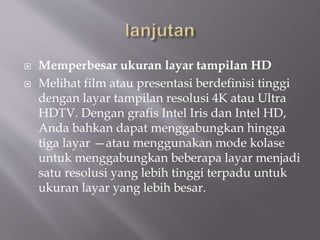

 Memperbesar ukuran layar tampilan HD
 Melihat film atau presentasi berdefinisi tinggi
dengan layar tampilan resolusi 4K atau Ultra
HDTV. Dengan grafis Intel Iris dan Intel HD,
Anda bahkan dapat menggabungkan hingga
tiga layar —atau menggunakan mode kolase
untuk menggabungkan beberapa layar menjadi
satu resolusi yang lebih tinggi terpadu untuk
ukuran layar yang lebih besar.

 Intel bekerja dengan para pengembang game
terkemuka—menganalisis dan
mengoptimalkan game, media, serta aplikasi
lain yang sarat grafis untuk memanfaatkan
sepenuhnya teknologi Intel® terbaru. Anda
akan mendapatkan yang terbaik dari
permainan game apabila menggunakan
teknologi Intel digabungkan dengan game
yang dioptimalkan untuk teknologi Intel.

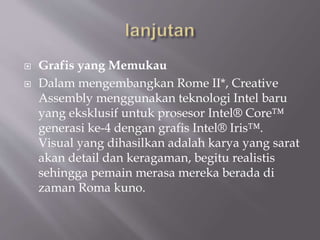

 Grafis yang Memukau
 Dalam mengembangkan Rome II*, Creative
Assembly menggunakan teknologi Intel baru
yang eksklusif untuk prosesor Intel® Core™
generasi ke-4 dengan grafis Intel® Iris™.
Visual yang dihasilkan adalah karya yang sarat
akan detail dan keragaman, begitu realistis
sehingga pemain merasa mereka berada di
zaman Roma kuno.

 Jenjang Baru Realisme
 Codemaster mengoptimalkan GRID 2* khusus
untuk prosesor Intel Core generasi ke-4 baru,
dengan fitur-fitur yang memberikan visualisasi
realistis seperti foto dan mempercepat kinerja.
Tim ini memanfaatkan ekstensi grafis Intel Iris
untuk sinkronisasi piksel guna mereplikasi
kompleksitas asap ban saat karet terbakar dan
asap mengepul.

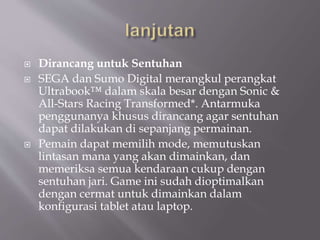

 Dirancang untuk Sentuhan
 SEGA dan Sumo Digital merangkul perangkat
Ultrabook™ dalam skala besar dengan Sonic &
All-Stars Racing Transformed*. Antarmuka
penggunanya khusus dirancang agar sentuhan
dapat dilakukan di sepanjang permainan.
 Pemain dapat memilih mode, memutuskan
lintasan mana yang akan dimainkan, dan
memeriksa semua kendaraan cukup dengan
sentuhan jari. Game ini sudah dioptimalkan
dengan cermat untuk dimainkan dalam
konfigurasi tablet atau laptop.

 Lakukan overclock perangkat Anda untuk
bermain game serius atau pilih perangkat
terbaru—Ultrabook™, all-in-one, laptop, dan
tablet—agar bisa memainkan game di mana
saja. Apa pun yang dipilih, Anda pasti
menginginkan prosesor Intel Core untuk
keunggulan yang tak terkalahkan.

 Intel® HD Graphics1, bersama dengan prosesor
Intel Core, memberdayakan pengalaman visual
yang semarak—tidak perlu kartu tambahan.
Peperangan terlihat lebih keren. Aksi balap
mengaum dengan kecepatan yang sangat
tinggi. Dan pertempuran terasa nyata. Plus,
dengan grafis Intel® Iris™ Anda akan
terhanyut dalam pengalaman game 3-D yang
mengasyikkan.

 Dapatkan lonjakan kecepatan tambahan
apabila dibutuhkan dengan Intel® Turbo Bost
Technology2 dan dengan mudah hidupkan
game terbaru serta aplikasi lain dengan Intel®
Hyper-Threading Technology3. Inilah
kecepatan yang Anda perlukan saat Anda
membutuhkannya.

 Membuat, mengedit, dan berbagi video secepat kilat
 Menghabiskan banyak waktu dan klik untuk mengedit, mengonversi, dan berbagi video, di rumah dan secara
online—dengan Intel® Quick Sync Video, video yang menunggu Anda, bukan sebaliknya.
 Apa itu Intel® Quick Sync Video?
 Intel Quick Sync Video, yang ditanam dalam prosesor Intel® Core™ generasi ke-4, menggunakan pemrosesan
media khusus untuk lebih mempermudah dan mempercepat pembuatan serta konversi video. Dengan begitu
Anda dapat membuat keping DVD atau Blu-ray*, membuat dan menyunting video 3D, mengonversi file video 2D
menjadi 3D, dan mengonversi video untuk pemutar media portabel dan untuk mengunggah ke situs jejaring sosial
favorit Anda—semua dalam sekejap.
 Prosesor Intel® Core™ generasi ke-4 memungkinkan Anda mengoptimalkan video untuk situs media sosial 17
kali lebih cepat menggunakan Ultrabook™ dengan prosesor Intel® Core i5 4200U generasi ke-4 dengan grafis
Iris™ dibandingkan notebook berusia empat tahun dengan prosesor Intel® Core™2 Duo.1
 Video adalah mainstream
 Pengguna PC kini dapat menciptakan dan mengonsumsi lebih banyak konten video daripada sebelumnya.2
Namun, bekerja dengan konten video dan mengonversinya untuk penggunaan lain dapat menghabiskan waktu.
Intel Quick Sync Video mengurangi waktu tunggu secara signifikan.
 Demo Intel Visual Technology
 Lihat apa yang membuat pemrosesan video menjadi secepat kilat pada prosesor Intel Core generasi ke-4.
 Cara kerjanya
 Konten video dikompresi dan dikodekan ke dalam format tertentu saat disimpan pada hard drive, DVD, dalam
camcorder, ponsel atau media broadcast. Saat Anda ingin memutar konten, menyalinnya ke keping DVD atau Blu-
ray*, atau menyalinnya ke telepon Anda, konten harus di-dekode terlebih dahulu, kemudian dikode ulang dalam
format baru, proses yang memakan waktu dan sumber daya. Intel Quick Sync Video meningkatkan dekode dan
enkode untuk waktu konversi yang secara signifikan lebih cepat, dan juga memungkinkan prosesor melakukan
tugas lainnya, yang meningkatkan performa PC secara keseluruhan.
 Untuk pengembang
 Optimalkan berbagai aplikasi Anda untuk Intel Quick Sync Video.

 Intel® Quick Sync Video menghemat waktu
berharga bagi pengguna PC yang ingin
membuat dan mengedit video,
menyinkronkannya dengan perangkat lain,
dan berbagi–di rumah dan di internet. Intel
Quick Sync Video menggunakan hardware
pada prosesor, bukannya software, untuk
mempercepat enkoding video.

 Intel® Wireless Display memungkinkan Anda
streaming secara nirkabel semua hal yang
Anda cintai—film, foto, situs web, dan banyak
lainnya—secara live dari Ultrabook™ (atau PC)
ke HDTV.2

 Tanpa kabel. Tanpa dongle. Cukup Intel®
Wireless Display (Intel® WiDi). Menayangkan
film dengan mudah dari Ultrabook™ atau
perangkat 2-in-1 ke HDTV, bermain game PC
di home theater, atau menampilkan presentasi
bisnis dari tablet pada layar lebar di ruang
konferensi. Apa pun kebutuhan Anda, pilih
teknologi yang tepat bagi Anda.

 Intel® WiDi untuk rumah
 Menayangkan hiburan, foto liburan, atau
aplikasi ke home theater hanya dengan
beberapa klik saja. Intel® WiDi bahkan
memungkinkan Anda menggunakan HDTV
sebagai layar kedua untuk tablet, Ultrabook™
atau perangkat 2-in-1 yang berbasis prosesor
Intel® Core™, serta tablet berbasis
prosesor Intel® Atom™ generasi berikutnya.

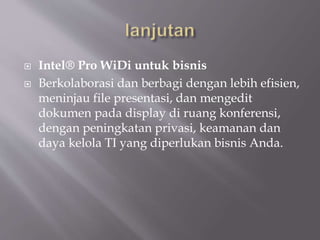

 Intel® Pro WiDi untuk bisnis
 Berkolaborasi dan berbagi dengan lebih efisien,
meninjau file presentasi, dan mengedit
dokumen pada display di ruang konferensi,
dengan peningkatan privasi, keamanan dan
daya kelola TI yang diperlukan bisnis Anda.

 Intel® Clear Video HD Technology (Intel®
CVT HD) memungkinkan pengalaman media
yang kaya dengan kualitas gambar sejernih
kristal menggunakan host teknologi grafis
tingkat lanjut yang mendukung video playback
definisi tinggi yang dioptimalkan serta
membuat Anda bisa melihat gambar dan HD
video seperti yang seharusnya—lebih tajam,
lebih halus, dan lebih kaya.

 Temukan lebih tajam, lebih halus, gambar yang lebih kaya dan
video HD
 HD video yang jelas
Hidup ini penuh dengan kaya, warna cerah, garis tajam, dan
detail yang rumit. Ini adalah apa yang ingin Anda lihat ketika
Anda melihat video, klip media, atau film HD pada PC Anda.
Gambar yang adalah sebagai dekat dengan kehidupan seperti
yang mereka bisa mendapatkan dan dengan Intel ® Clear Video
HD Technology (Intel ® HD CVT), 1 itulah apa yang Anda lihat.
Gambar-sempurna
Intel Clear Video HD Technology sangat meningkatkan
pemutaran video, memberikan bersih, gambar lebih tajam, warna
yang lebih natural, akurat, dan tajam, dan gambar video yang
jelas dan stabil. Intel Clear Video HD Technology pada generasi
ke-4 Intel ® Core ™ prosesor memungkinkan Anda melihat
gambar karena mereka dimaksudkan untuk dilihat.
 Jelas ikan Video bawah air

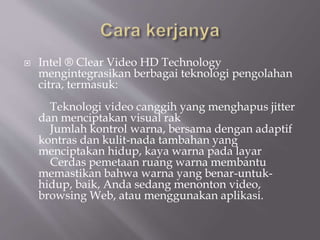

 Intel ® Clear Video HD Technology
mengintegrasikan berbagai teknologi pengolahan
citra, termasuk:
Teknologi video canggih yang menghapus jitter
dan menciptakan visual rak
Jumlah kontrol warna, bersama dengan adaptif
kontras dan kulit-nada tambahan yang
menciptakan hidup, kaya warna pada layar
Cerdas pemetaan ruang warna membantu
memastikan bahwa warna yang benar-untuk-
hidup, baik, Anda sedang menonton video,
browsing Web, atau menggunakan aplikasi.

 Jelas Video HD Technology
Built-in visual memberikan pengalaman visual
yang luar biasa
Intel Clear Video HD Technology adalah paket
hardware dan software teknologi yang dibangun
ke dalam gambar dan mesin pengolahan media
pada prosesor Intel ® Core ™ generasi ke-4.
Teknologi ini memungkinkan ditingkatkan
berkualitas tinggi, 1080p, playback high-definition
untuk kedua Blu-ray * dan streaming konten Web.

 Intel ® Clear Video HD Technology mendukung:
Dioptimalkan playback high-definition dengan
dukungan untuk Blu-ray * yang memungkinkan
Anda menonton konten favorit Anda di HD yang
menakjubkan
Kualitas video yang menakjubkan dengan
ketajaman, detail, dan pengurangan kebisingan
yang menciptakan visual yang luar biasa
Audio multi-channel premium yang
menciptakan pengalaman audio yang luar biasa
dengan dukungan asli untuk bit streaming Dolby
TrueHD dan DTS-* HD Master Audio *

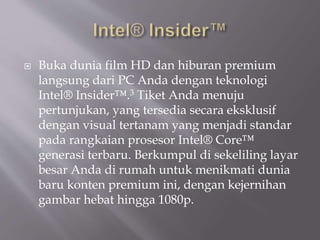

 Buka dunia film HD dan hiburan premium
langsung dari PC Anda dengan teknologi
Intel® Insider™.3 Tiket Anda menuju
pertunjukan, yang tersedia secara eksklusif
dengan visual tertanam yang menjadi standar
pada rangkaian prosesor Intel® Core™
generasi terbaru. Berkumpul di sekeliling layar
besar Anda di rumah untuk menikmati dunia
baru konten premium ini, dengan kejernihan
gambar hebat hingga 1080p.

 PC Anda Kini adalah Tempat Duduk Terdepan Anda
 Nikmati hiburan UltraViolet*1 premium yang baru, dibuat khusus untuk pecinta film seperti Anda,
dengan Intel® Insider™—tersedia pada semua prosesor Intel® Core™.2
 Membeli atau menyewa film dari PC Anda
 Arahkan secara nirkabel ke TV Anda dengan Intel® Wireless Display
 Menonton film di mana pun Anda berada
 Intel telah membuat perjanjian dengan Best Buy di AS, Hungama di India, Dixons di Inggris,
Catchplay di Taiwan, dan Ifeng di Cina, dan banyak lagi yang segera hadir—semua untuk
menghadirkan lebih banyak film UltraViolet luar biasa melalui teknologi Intel® Insider™.
 Film Ultraviolet* Tersedia dengan Intel® Insider™
 Nikmati hiburan HD premium yang sepenuhnya baru dengan Intel® Insider™—tersedia pada semua
prosesor Intel® Core™.
 Cara Mendapatkan Intel® Insider™
 Mudah saja. Cukup ikuti langkah-langkah berikut.
 Langkah 1
 Dapatkan PC dengan daya prosesor Intel® Core™ terbaru dengan visual tertanam.3
 Beli sekarang >
 Langkah 2
 Kunjungi situs film Internet yang berpartisipasi.
 Best Buy CinemaNow* >
 WBshop.com >
 Langkah 3
 Jelajahi pilihan konten luar biasa yang luas dan semakin berkembang di UltraViolet untuk dibeli atau
disewa.

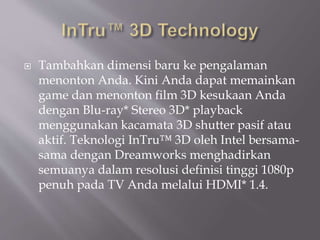

 Tambahkan dimensi baru ke pengalaman
menonton Anda. Kini Anda dapat memainkan
game dan menonton film 3D kesukaan Anda
dengan Blu-ray* Stereo 3D* playback
menggunakan kacamata 3D shutter pasif atau
aktif. Teknologi InTru™ 3D oleh Intel bersama-
sama dengan Dreamworks menghadirkan
semuanya dalam resolusi definisi tinggi 1080p
penuh pada TV Anda melalui HDMI* 1.4.

 Bagaimana sistem operasi dapat melakukan lebih banyak dan
mengerjakan lebih baik
 Intel® Hyper-Threading Technology (Intel® HT Technology)1
menggunakan sumber daya secara lebih efisien, sehingga sejumlah
thread dapat berjalan pada masing-masing core. Sebagai fitur kinerja,
Intel HT Technology juga meningkatkan throughput prosesor,
meningkatkan kinerja secara keseluruhan pada threaded software.
Intel HT Technology tersedia pada beberapa prosesor Intel® Core™
generasi sebelumnya, keluarga prosesor Intel® Core™ generasi ke-4, dan
keluarga prosesor Intel® Xeon®. Dengan mengombinasikan salah satu
dari prosesor Intel® dan chipset ini dengan OS dan BIOS yang
mendukung Intel HT Technology, Anda dapat:
 Menjalankan aplikasi yang menuntut secara bersamaan, sementara
mempertahankan daya tanggap sistem
 Menjaga sistem terlindungi, efisien, dan teratur, sementara
meminimalkan dampak pada produktivitas
 Menyediakan ruang untuk pertumbuhan bisnis masa depan dan
kemampuan solusi baru

 Grafis yang intensif tanpa kompromi
 Dengan Intel HT Technology, para penggemar multimedia dapat membuat, mengedit, dan meng-
encode file dengan grafis yang sangat intensif sambil menjalankan berbagai aplikasi latar belakang,
seperti perangkat lunak perlindungan virus, tanpa mengorbankan kinerja sistem.
 Tugas lebih banyak, bisnis lebih efisien
 Prosesor dengan Intel HT Technology dan Intel® Turbo Boost Technology (atau Intel® Turbo Boost
Technology 2.0, tersedia pada keluarga prosesor Intel Core generasi ke-4) menghadirkan kinerja
yang lebih baik dan dapat menyelesaikan tugas lebih cepat. Kombinasi teknologi memungkinkan
pemrosesan beberapa thread secara bersamaan, secara dinamis menyesuaikan beban kerja, dan
secara otomatis menonaktifkan core yang tidak aktif. Hal ini meningkatkan frekuensi prosesor
pada core yang sibuk, sehingga memberikan peningkatan kinerja yang lebih besar untuk aplikasi
dengan thread.
Berkat Intel HT Technology, bisnis dapat:
 Meningkatkan produktivitas dengan melakukan lebih banyak hal secara bersamaan tanpa
melambat
 Memberikan waktu tanggap lebih cepat untuk aplikasi Internet dan e-commerce, sehingga
meningkatkan pengalaman pelanggan
 Meningkatkan jumlah transaksi yang dapat diproses secara bersamaan
 Memanfaatkan teknologi aplikasi 32-bit yang ada sementara mempertahankan kesiapan 64-bit
masa depan
 Menilai kesiapan sistem
 Intel HT Technology tersedia pada beragam sistem laptop, desktop, server, dan workstation. Cari
sistem dengan logo Intel HT Technology dan pastikan dengan penyedia sistem Anda bahwa sistem
memanfaatkan Intel HT Technology.
 Persyaratan sistem1
 Prosesor yang mendukung Intel® HT Technology
 Chipset berkemampuan Intel® HT Technology
 BIOS sistem berkemampuan Intel® HT Technology
 Sistem operasi yang dioptimalkan/berkemampuan Intel® HT Technology

 Perpindahan antar aplikasi yang sangat mudah
dengan multitugas 8-arah, yang diaktifkan
ketika setiap prosesor menangani dua hal
secara bersamaan

 Nikmati pengalaman komputasi yang lebih
aman. PC berbasis prosesor Intel® Core™
dapat memberi Anda ketenangan saat sistem
mulai dihidupkan sistem dan menyediakan
enkripsi data yang lebih cepat untuk menjaga
informasi Anda lebih aman tanpa
memperlambat Anda.

 Penghentian Intel® Anti-Theft Technology
 Dalam upaya untuk menyederhanakan penawaran
keamanan, Intel akan menutup bisnis Intel® Anti-Theft
Technology, termasuk Intel® Anti-Theft Service. Intel®
Anti-Theft Service akan diakhiri pada akhir Januari
2015. Jika Anda saat ini adalah pengguna Intel® Anti-
Theft Service dan langganan Anda akan berakhir
setelah tanggal ini, Intel akan menghubungi Anda
dengan informasi lebih lanjut tentang langganan Anda.
Jika Anda adalah pengguna produk perusahaan lain
yang mengandalkan Intel® Anti-Theft Technology,
silakan hubungi langsung perusahaan tersebut untuk
mengetahui lebih lanjut tentang rencana mereka.

 Keamanan yang terintegrasi
 Nikmati pengalaman komputasi yang lebih
aman. Pelajari bagaimana PC berbasis prosesor
Intel® Core™ dapat memberi Anda
ketenangan saat sistem mulai dihidupkan dan
menyediakan enkripsi data yang lebih cepat
untuk menjaga informasi Anda lebih aman
tanpa memperlambat Anda.1

 Lebih dari sekadar perangkat, ini adalah
bisnis Anda
 Membantu melindungi aset perusahaan Anda
dengan keamanan mendalam multi-lapis yang
dibangun dalam perangkat keras dari
perangkat berbasis prosesor Intel®

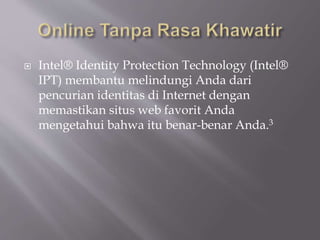

 Intel® Identity Protection Technology (Intel®
IPT) membantu melindungi Anda dari
pencurian identitas di Internet dengan
memastikan situs web favorit Anda
mengetahui bahwa itu benar-benar Anda.3

 Lapisan tambahan dari keamanan berbasis perangkat keras
 Kita mempercayakan komputer, tablet, dan berbagai perangkat lain milik kita untuk menjaga informasi pribadi
tetap aman. Namun, dengan makin canggihnya aksi para peretas, perlu sesuatu yang lebih baik dari sekadar nama
pengguna dan kata sandi untuk melindungi identitas Anda secara online.
 Kini berbagai perangkat dengan prosesor Intel® Core™ terbaru hadir lengkap dengan Intel® Identity Protection
Technology (Intel® IPT). Teknologi ini menyuguhkan tingkatan keamanan yang beda dari lainnya. Jadi, baik saat
Anda online untuk mengikuti berita keuangan atau menjaga hubungan dengan teman dan keluarga melalui situs
jejaring sosial online, Anda dapat memastikan bahwa situs web favorit Anda yang dilindungi Intel IPT
mengetahui yang sedang log on adalah Anda.
 Online tanpa rasa khawatir
 Intel IPT menambahkan satu lapisan tambahan keamanan terintegrasi lagi dengan menghubungkan perangkat
Anda dengan akun perbankan online serta situs web sosial dan belanja favorit Anda yang dilengkapi dengan Intel
IPT.1 Perlindungan tambahan ini tak terlihat oleh Anda—juga oleh pencuri.
 Saat Anda mengakses situs web dengan Intel IPT, Intel IPT memastikan bahwa itu adalah diri Anda. Intel IPT juga
memverifikasi bahwa Anda mengakses dari komputer atau perangkat yang aman. Bahkan jika pencuri
menemukan nama pengguna dan kata sandi Anda, tetap saja akun Anda tidak dapat diakses tanpa perangkat
Anda—keduanya terkait tidak terpisahkan.
 Menjaga identitas Anda
 Intel IPT ditanamkan ke dalam prosesor Intel Core terbaru. Situs-situs web yang bermitra dengan Intel IPT
membantu melindungi proses login Anda, menjaga keamanan identitas Anda dan menenangkan pikiran Anda.
 Untuk memastikan identitas Anda aman sementara Anda online, ikuti beberapa langkah sederhana ini:
 Kunjungi situs web yang dilengkapi Intel IPT.
 Pilih "Ya" bila ditanya apakah ingin melindungi akun Anda di situs tersebut menggunakan perangkat Anda.
 Belum punya perangkat dengan Intel® IPT?
 Transaksi yang mudah, dan aman
 Jika Anda memiliki Ultrabook™ model tertentu, masih ada cara lain untuk melindungi transaksi online Anda—
cara yang menggabungkan Intel IPT dengan keamanan ketuk-dan-bayar menggunakan teknologi near-field
communication (NFC).

 Tidak perlu khawatir saat Anda sedang bepergian
 Saat Intel Identity Protection Technology melindungi
identitas dan aset online Anda, Intel® Anti-Theft
Technology (Intel® AT) membantu melindungi
Ultrabook dan perangkat mobile lainnya apabila hilang
atau dicuri. Perangkat keras keamanan pintar ini dapat
mendeteksi potensi pencurian atau kehilangan dan
menonaktifkan perangkat Anda dengan
menguncinya—secara otomatis atau dengan memberi
tahu penyedia layanan Anda. Saat perangkat Anda
dikembalikan, perangkat itu dapat dengan mudah
diaktifkan kembali tanpa merusak data atau konten
digital Anda. Teknologi cerdas ini tertanam pada
perangkat berbasis prosesor Intel Core tertentu.2

 Dapatkan dorongan kecepatan otomatis kapan
pun Anda membutuhkannya untuk kinerja
yang menyesuaikan dengan Anda.4

 Intel® Turbo Boost Technology 2.01 secara otomatis membuat core bekerja lebih cepat daripada
frekuensi operasi tetapan apabila dioperasikan di bawah batasan spesifikasi daya, arus, dan
temperatur.
 Intel Turbo Boost Technology 2.0 diaktifkan ketika Sistem Operasi (OS) memerlukan frekuensi
lebih tinggi daripada frekuensi prosesor tetapan. Apakah prosesor masuk ke dan lama waktu yang
diperlukan prosesor pada Intel Turbo Boost Technology 2.0 bergantung pada beban kerja dan
lingkungan operasi.
 Frekuensi turbo maksimal menunjukkan frekuensi tertinggi yang bisa dicapai bila kondisi
memungkinkan prosesor untuk masuk ke mode turbo. Frekuensi Intel Turbo Boost Technology
berbeda-beda tergantung dari beban kerja, perangkat keras, perangkat lunak, dan konfigurasi
keseluruhan sistem.
 Karena karakteristik daya yang berbeda-beda, beberapa komponen dengan Intel Turbo Boost
Technology 2.0 mungkin tidak mencapai frekuensi turbo maksimal saat memproses beban kerja
yang berat dan menggunakan beberapa core secara bersamaan.
 Ketersediaan dan frekuensi di atas status Intel Turbo Boost Technology 2.0 bergantung pada
sejumlah faktor, termasuk namun tidak terbatas pada berikut ini:
 Jenis beban kerja
 Jumlah core yang aktif
 Perkiraan konsumsi arus listrik
 Perkiraan konsumsi daya
 Temperatur prosesor
 Jika prosesor beroperasi di bawah batasan ini dan beban kerja pengguna menuntut kinerja
tambahan, maka frekuensi prosesor akan secara dinamis ditingkatkan hingga batas atas frekuensi
tercapai. Intel Turbo Boost Technology 2.0 memiliki beberapa algoritma yang beroperasi secara
paralel untuk mengelola arus, daya, dan temperatur untuk memaksimalkan frekuensi dan efisiensi
energi. Catatan: Intel Turbo Boost Technology 2.0 memungkinkan prosesor untuk beroperasi pada
level daya yang lebih tinggi daripada konfigurasi TDP-nya dan daya yang telah ditetapkan dalam
lembar data untuk durasi singkat guna memaksimalkan kinerja.

 Prosesor terkini yang tersedia dengan
teknologi Intel® vPro™1 dirancang untuk
memperkuat keamanan di dalam perusahaan
sekaligus menghadirkan performa yang
diperlukan pengguna. Dan prosesor Intel®
Core™ vPro™ generasi ke-4 ini sekarang
tersedia dalam perangkat 2 in 1 yang
menyediakan pilihan bagi pengguna antara
tablet atau laptop bisnis—solusi ideal dalam
lingkungan yang semakin mobile.

 Berbagai fitur keamanan bawaan2 menangani
persoalan-persoalan utama TI, termasuk
perlindungan dari malware dan rootkit, kata
sandi yang lebih aman, perlindungan data
yang lebih baik, dan kemampuan mediasi
ulang yang tangguh. Misalnya, Intel® Identity
Protection Technology3 menyediakan
pengalaman VPN “tanpa kata sandi” yang
membantu mengamankan jaringan Anda tanpa
mengharuskan pengguna mobile mengingat
banyak kata sandi.

 Perangkat yang berbasis pada prosesor Intel
Core vPro generasi ke-4 membantu
meningkatkan produktivitas dalam
perusahaan. Anda dapat membangunkan
sistem secara cepat dengan akses cepat ke
aplikasi dan file yang Anda butuhkan4 dengan
kenyamanan daya tahan baterai yang lebih
lama.

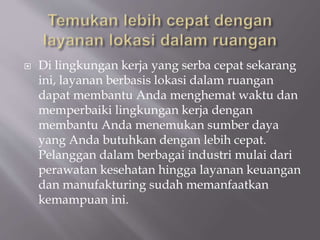

 Di lingkungan kerja yang serba cepat sekarang
ini, layanan berbasis lokasi dalam ruangan
dapat membantu Anda menghemat waktu dan
memperbaiki lingkungan kerja dengan
membantu Anda menemukan sumber daya
yang Anda butuhkan dengan lebih cepat.
Pelanggan dalam berbagai industri mulai dari
perawatan kesehatan hingga layanan keuangan
dan manufakturing sudah memanfaatkan
kemampuan ini.

 Menyederhanakan kolaborasi dan
meningkatkan keamanan dengan kemampuan
untuk terhubung secara nirkabel ke TV atau
proyektor di ruang konferensi menggunakan
Intel® Pro Wireless Display.

 Manfaatkan keunggulan Intel® Active
Management Technology7 (Intel® AMT) untuk
mengakses, melacak, dan mengelola ribuan
perangkat dari jarak jauh. Perangkat baru
dengan Intel AMT memungkinkan Anda
mendiagnosis, mengisolasi, atau memperbaiki
klien yang terhubung ke jaringan, terlepas dari
status sistem operasi atau apakah klien sedang
dalam kondisi mati.1,7 Plus, Anda dapat secara
proaktif mengelola ancaman dengan
mendorong pembaruan keamanan kepada
pengguna sebelum terjadi pembobolan.

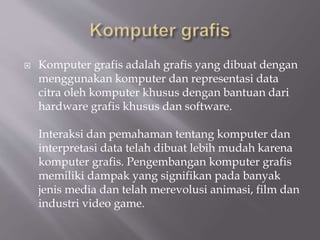

 Komputer grafis adalah grafis yang dibuat dengan
menggunakan komputer dan representasi data
citra oleh komputer khusus dengan bantuan dari
hardware grafis khusus dan software.
Interaksi dan pemahaman tentang komputer dan
interpretasi data telah dibuat lebih mudah karena
komputer grafis. Pengembangan komputer grafis
memiliki dampak yang signifikan pada banyak
jenis media dan telah merevolusi animasi, film dan
industri video game.

 Chipset merupakan IC ukuran kecil yang pada komputer
merupakan layaknya "polisi lalu lintas" pada papan induk
(motherboard), mengarahkan aliran data dan menentukan
peranti apa yang didukung oleh Personal Komputer (PC).

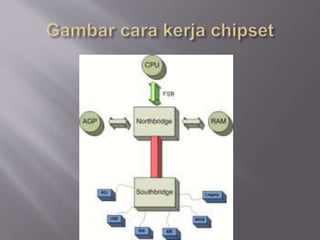

 Sebuah chipset mengarahkan data dari CPU ke Chipset.
Sedangkan Chipset dibagi menjadi dua bagian komponen
utama yaitu, Northbridge dan Southbridge. Northbridge
mengatur Chace memori, Memori Utama, Host Bus dan Slot
PCI ekspansi. Sedangkan Soutbridge mengatur ISA Bus, dan
menjembatani antara ISA Bus dan PCI Bus, mengatur dan
mengontrol I/O port dan slot IDE. Chipset juga menentukan
kecepatan dari front-side bus, bus memory dan bus grafis, serta
kapasitas dan tipe memori yang di dukung motherboard.
Selain itu pula, chipset mengarahkan aliran data melalui bus
PCI, drive IDE dan port I/O serta menentukan standar IDE
juga tipe port yang didukung oleh sistem.

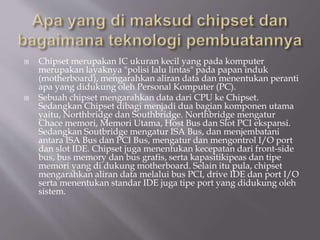

 Chipset merupakan IC ukuran kecil yang pada komputer
merupakan layaknya "polisi lalu lintas" pada papan induk
(motherboard), mengarahkan aliran data dan menentukan peranti
apa yang didukung oleh Personal Komputer (PC).
 Sebuah chipset mengarahkan data dari CPU ke Chipset.
Sedangkan Chipset dibagi menjadi dua bagian komponen utama
yaitu, Northbridge dan Southbridge. Northbridge mengatur
Chace memori, Memori Utama, Host Bus dan Slot PCI ekspansi.
Sedangkan Soutbridge mengatur ISA Bus, dan menjembatani
antara ISA Bus dan PCI Bus, mengatur dan mengontrol I/O port
dan slot IDE. Chipset juga menentukan kecepatan dari front-side
bus, bus memory dan bus grafis, serta kapasitikipeas dan tipe
memori yang di dukung motherboard. Selain itu pula, chipset
mengarahkan aliran data melalui bus PCI, drive IDE dan port I/O
serta menentukan standar IDE juga tipe port yang didukung oleh
sistem.

 Apa itu Chipset dan apa pentingnya
menginstall driver Chipset Komputer?
 Chipset
Chipset merupakan Chip (kumpulan IC) yang
biasanya ada di Motherboard. Chipset ini
mengkoordinasikan hubungan atau kerja antar
berbagai komponen di motherboard. Biasanya
terdapat 2 chipset di Motherboard, yaitu
notrhbridge dan southbridge.

 Chipset Northbridge menghubungkan komponen seperti
CPU/Processor, RAM (Memori) dan VGA (Kartu grafik), sedangkan
southbridge menghubungkan beberapa komponen seperti PCI, Ethernet,
USB, Audio dan lainnya yang biasanya lebih lama.
Meskipun menjadi satu dengan motherboard, perusahaan pembuat
chipset biasanya tidak sama dengan mothrboard. Sehingga kita bisa
download chipset langsung dari perusahaan pembuat Chipset tanpa
mengenal merk/tipe MOtherboard. Beberapa merk Chipset yang populer
adalah NVIDIA, AMD (ATI), VIA, SiS dan Intel.
Melihat fungsinya, jika driver Chipset ini tidak di install, biasanya kinerja
komputer menjadi tidak maksimal, misalnya lambat, USB yang
seharusnya mendukung kecepatan lebih tinggi (USB 2.0) tetapi hanya
mendukung USB 1.0, audio bermasalah dan lainnya. Jika menggunakan
Kartu grafik OnBoard, maka tanpa driver chipset, kerja grafis akan
menjadi sangat lambat.
Oleh karena itu, setelah menginstall Sistem operasi, maka sebaiknya yang
di install pertama kali adalah Driver Chipset ini. Dan biasanya bisa kita
temukan pada CD Driver yang disertakan ketika membeli
Motherboard/komputer.

 Jika kita belum tahu apa driver
komputer/laptop yang digunakan, ada
beberapa cara untuk mengetahuinya :
1. Melalui buku manual yang disertakan ketika
membeli komputer
2. Melihat langsung tulisan/tipe di
motherboard/hardware, kemudian mencari
informasi di Internet.
3. Menggunakan software dan salah satu yang
terbaik adalah Everest.

 Selain bisa didapatkan dari lokasi download pembuat
motherboard, driver Chipset juga bisa didapatkan/download
dari pembuat chipset itu sendiri. Berikut selengkapnya :
INTEL
Selain produk utamanya CPU (Processor) Intel juga populer
dengan Chipsetnya. Selain dengan 3 cara diatas, untuk
mengetahui tipe Chipset Intel bisa menggunakan Intel®
Chipset Identification Utility [216 KB], meskipun hanya untuk
seri 900 keatas.
Intel® Chipset Identification Utility bisa digunakan untuk
mengetahui : Intel® Matrix Storage Manager, Intel® Chipset
Software Installation Utility, dan Intel’s Graphics Drivers.
Contoh Chipset Intel : Intel X58, X48, X38, 910, 915, 925X, 945, 946,
975 Express, Centrino, Mobile Intel 910, 915, 945, 965 dan lainnya.

 Download Driver
- Intel Desktop Chipset
- Intel Notebook Chipset
- Intel Chpset seri 900
AMD (ATI)
 Sebelumnya ATI merupakan perusahaan yang terpisah (berdiri sendiri), tetapi sejak tahun 2006 sudah di akuisisi oleh AMD,
sehingga dijadikan satu.
 Contoh Chipset AMD/ATI adalah : AMD 480X, 570, 690, 770, 790FX, 780G, 780V, 790GX, Radeon Express 1150, 1200, 1250 dan
sebagainya.
Download Driver
http://support.amd.com/us/psearch/Pages/psearch.aspx?type=2.7&contentType=Tech%20Download%20Chipset%20Mother
board
NVIDIA
 NVIDIA sebenarnya lebih populer dengan kartu grafisnya. Meskipun begitu, Chipset NVIDIA yang biasa dikenal dengan
nForce juga cukup populer dan merupakan salah satu chipset terbaik. Beberapa contoh keluarga Chipset Nvidia adalah nForce,
nForce2, nForce3, nForce4, nForce 500, nForce 600, nForce 700 dan nForce 900.
Download Chipset Nvidia (nForce) : http://www.nvidia.com/Download/index.aspx?lang=en-us
(Untuk product Type dipilih nForce )
VIA
Salah satu chipset yang juga cukup populer adalah VIA, meskipun lebih banyak digunakan untuk kalangan menengah
kebawah. Chipset VIA Notrhbridge yang biasanya untuk Kartu grafis contohnya : VIA KT133, KT133A, VIA KT266A, VIA
KT333, VIA Apollo KT400A, VIA P4X400, VIA K8T400M, P4M800 dan lainnya. Sedangkan, untuk VIA Southbridge contohnya :
Via VT8251, VT8235, VT8237A dan VT8237R
Download Driver Chipset
- VIA Desktop Chipset (Northbridge) :
- VIA Mobile Chipset
- VIA Southbridge
Silicon Integrated Systems (SiS)
 Meskipun tidak se-populer yang lain, beberapa motherboard masih menggunakan Chipset SiS. Berikut download Driver
chipset SiS.
Download Driver
- http://www.sis.com/products/product_000001.htm
- http://www.sis.com/download/
Jika memang komputer sudah berjalan normal/lancar dengan driver chipset yang lama, maka tidak harus menginstall driver
chipset terbaru, karena biasanya tidak banyak tambahan kinerja yang didapat (kecuali ada penjelasan khusus didalamnya).
Meskipun sebaiknya tetap menggunakan Chipset terbaru.

 ABIT : http://www.abit.com.tw/page/en/download/download_driver.php
 ASRock : http://www.asrock.com/support/download.asp
 ASUS : http://support.asus.com/download/download.aspx?SLanguage=en-us BIOSTAR :
http://www.biostar.com.tw/app/en-us/support/download.php Chaintech :
http://www.chaintech.com.tw/a40_downloads.php
 DFI LANParty : http://us.dfi.com.tw/portal/CM/cmdownload
 ECS (Elitegroup Computer Systems, sebelumnya PCChips):
http://www.ecs.com.tw/ECSWebSite/Downloads/Category_Download.aspx?MenuID=6&LanID=0
 EPoX : http://www.epox.com/
 FoxConn : http://www.foxconnchannel.com/support/downloads.aspx
 Gigabyte : http://www.gigabyte.com.tw/Support/Default.aspx
 Intel : http://downloadcenter.intel.com/
 Jetway : http://www.jetway.com.tw/jw/download.asp
 IWill : http://www.flextronics.com/iwill/product_adns.asp
 MSI (Micro-Star International) : Halaman Utama website : http://www.msi.com. Lokasi download
driver :
http://asia.msi.com/index.php?func=downloadindex
http://www.msi.com/index.php?func=downloadindex
http://eu.msi.com/index.php?func=downloadindex
 Next : http://www.next-board.com/drivers.php
 PCChips, lihat download vendor ECS diatas AOpen : http://global.aopen.com/download.aspx

 Sebagian besar link diatas akan langsung masuk ke
halaman pemilihan hardware yang dimiliki masing-
masing vendor, seperti : Motherboard, VGA /
Graphics card, Server/ workstation board dan lainnya.
Jadi sebelum download, langkah lain yang juga
penting adalah mengetahui tipe Motherboard yang
digunakan.
 Cara mengetahui tipe Motherboard yang terbaik
adalah dengan membuka chasing komputer dan
dilihat keterangannya di motherboardnya. Sebagian
besar vendor akan menuliskan tipe-nya disana, baik
dengan sticker atau langsung menuliskan di papan
mainboardnya dengan tulisan yang cukup besar dan
cukup mencolok.

 Processor sering disebut sebagai otak dan pusat pengendali computer
yang didukung oleh kompunen lainnya. Processor adalah sebuah IC
yang mengontrol keseluruhan jalannya sebuah sistem komputer dan
digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk
melakukan perhitungan dan menjalankan tugas. Processor terletak pada
socket yang telah disediakan oleh motherboard, dan dapat diganti
dengan processor yang lain asalkan sesuai dengan socket yang ada pada
motherboard. Salah satu yang sangat besar pengaruhnya terhadap
kecepatan komputer tergantung dari jenis dan kapasitas processor.
 Prosesor adalah chip yang sering disebut “Microprosessor” yang
sekarang ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut
adalah hitungan kecepatan prosesor dalam mengolah data atau
informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD,
Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian
terpenting dari prosesor terbagi 3 yaitu :
 Aritcmatics Logical Unit (ALU)
 Control Unit (CU)
 Memory Unit (MU)

 Apa yang dimaksud dengan processor dual core?
 Secara sederhana, processor dual core dapat diartikan sebagai
processor yang memiliki inti pemroses atau otak ganda. Processor
dual core meleburkan du processor sekaligus beserta cache-nya ke
dalam sebuah chip.
 Dengan begitu, komunikasi antara kedua die dapat berlangsung
dalam clock rate yang lebih tinggi. Banyak yang menyimpulkan
processor dual core ini juga membutuhkan daya yang lebih kecil
dibandingkan sistem multiprocessor.
 Dalam diagram berikut akan ditampilkan perbedaan antara
processor single core dan dual core khususnya pada processor
AMD Opteron.
 Dari diagram di atas, jelas terlihat bahwa perbedaan utamanya
terletak pada jumlah inti pemroses. Dual core menggunakan 2
CPU dan 2 L2 Cache, sedangkan single core hanya menggunakan
1 CPU dengan 1 L2 Cache.

 Dalam prosesor single core atau tradisional CPU eksekusi instruksi string harus dengan memesan,
jalankan, lalu simpan dalam cache secara selektif dan pencarian cepat. Ketika data yang diperlukan
di luar cache, maka akan diambil melalui sistem bus dari random access memory (RAM) atau dari
perangkat penyimpanan.
 Proses mengakses seperti diatas akan memperlambat kinerja kecepatan maksimum bus, RAM atau
perangkat penyimpanan, sebagaimana diketahui bahwa perangkat yang disebutkan tadi jauh lebih
lambat dari kecepatan CPU. Situasi ini diperparah ketika multi-tasking atau multi-permintaan.
Dalam hal ini prosesor harus beralih antara dua atau lebih set data stream dan program. Sumber
daya CPU habis dan kinerja tidak maksimal.
 Dalam sebuah prosesor dual core masing-masing inti menangani string data masuk secara
bersamaan untuk meningkatkan efisiensi. Seperti halnya dua kepala lebih baik dari satu. Sekarang
ketika salah satu mengeksekusi, yang lain dapat mengakses sistem bus atau mengeksekusi kode
sendiri. Menambahkan skenario ini sangat menguntungkan, baik AMD dan Intel sebagaimana
terlihat pada dual-core adalah 64-bit.
 Untuk menggunakan prosesor dual core, sistem operasi harus dapat mengenali multi-threading
dan perangkat lunak harus memiliki simultaneous multi-threading technology (SMT) yang ditulis
dalam kodenya. SMT memungkinkan paralel multi-threading dimana core melayani instruksi
multi-threaded secara paralel. Tanpa SMT software hanya akan mengenali satu inti. Adobe Â®
Photoshop Â® merupakan contoh perangkat lunak yang menanggapi SMT dengan sangat baik.
TPS juga digunakan dengan sistem multi-prosesor seperti umumnya diterapkan pada server.
 Sebuah prosesor dual core berbeda dari sistem multi-prosesor. Untuk multi-processor ada dua
CPU yang terpisah dengan sumber daya mereka sendiri. Pada dual core, sumber dayanya secara
bersama dan core berada pada chip yang sama. Sebuah sistem multi-prosesor lebih cepat daripada
sistem dengan prosesor dual core, sedangkan sistem dual core lebih cepat dari sistem single-core.
 Nilai menarik dari prosesor dual core adalah bahwa mereka tidak membutuhkan motherboard
baru, namun dapat digunakan dalam papan yang ada tetapi bahwa harus berada pada fitur soket
yang benar. Untuk rata-rata pengguna, perbedaan performa yang paling nyata dalam multi-tasking
sampai perangkat lunak tampak nyata pada SMT. Server menjalankan beberapa prosesor dual core
akan terlihat peningkatan kinerjanya.

 Unit Pemroses Sentral (UPS) (bahasa Inggris:
Central Processing Unit; CPU), merujuk kepada
perangkat keras komputer yang memahami dan
melaksanakan perintah dan data dari perangkat
lunak. Istilah lain, pemroses/prosesor (processor),
sering digunakan untuk menyebut CPU. Adapun
mikroprosesor adalah CPU yang diproduksi
dalam sirkuit terpadu, seringkali dalam sebuah
paket sirkuit terpadu-tunggal. Sejak pertengahan
tahun 1970-an, mikroprosesor sirkuit terpadu-
tunggal ini telah umum digunakan dan menjadi
aspek penting dalam penerapan CPU.

 Komponen CPU terbagi menjadi beberapa macam, yaitu
sebagai berikut.
 Unit kontrol yang mampu mengatur jalannya program.
Komponen ini sudah pasti terdapat dalam semua CPU. CPU
bertugas mengontrol komputer sehingga terjadi sinkronisasi
kerja antarkomponen dalam menjalankan fungsi-fungsi
operasinya. termasuk dalam tanggung jawab unit kontrol
adalah mengambil intruksi-intruksi dari memori utama dan
menentukan jenis instruksi tersebut. Bila ada instruksi untuk
perhitungan aritmatika atau perbandingan logika, maka unit
kendali akan mengirim instruksi tersebut ke ALU. Hasil dari
pengolahan data dibawa oleh unit kendali ke memori utama
lagi untuk disimpan, dan pada saatnya akan disajikan ke alat
output. Dengan demikian tugas dari unit kendali ini adalah:
 Mengatur dan mengendalikan alat-alat masukan (input) dan keluaran
(output).
 Mengambil instruksi-instruksi dari memori utama.
 Mengambil data dari memori utama (jika diperlukan) untuk diproses.
 Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau
perbandingan logika serta mengawasi kerja dari ALU.
 Menyimpan hasil proses ke memori utama.

 Register merupakan alat penyimpanan kecil yang mempunyai kecepatan akses cukup
tinggi, yang digunakan untuk menyimpan data dan/atau instruksi yang sedang
diproses. Memori ini bersifat sementara, biasanya digunakan untuk menyimpan data
saat di olah ataupun data untuk pengolahan selanjutnya. Secara analogi, register ini
dapat diibaratkan sebagai ingatan di otak bila kita melakukan pengolahan data secara
manual, sehingga otak dapat diibaratkan sebagai CPU, yang berisi ingatan-ingatan,
satuan kendali yang mengatur seluruh kegiatan tubuh dan mempunyai tempat untuk
melakukan perhitungan dan perbandingan logika.
 ALU unit yang bertugas untuk melakukan operasi aritmetika dan operasi logika
berdasar instruksi yang ditentukan. ALU sering di sebut mesin bahasa karena bagian ini
ALU terdiri dari dua bagian, yaitu unit arithmetika dan unit logika boolean yang
masing-masing memiliki spesifikasi tugas tersendiri. Tugas utama dari ALU adalah
melakukan semua perhitungan aritmatika yang terjadi sesuai dengan instruksi program.
ALU melakukan semua operasi aritmatika dengan dasar penjumlahan sehingga sirkuit
elektronik yang digunakan disebut adder.
 Tugas lain dari ALU adalah melakukan keputusan dari suatu operasi logika sesuai
dengan instruksi program. Operasi logika meliputi perbandingan dua operand dengan
menggunakan operator logika tertentu, yaitu sama dengan (=), tidak sama dengan (¹ ),
kurang dari (<), kurang atau sama dengan (£ ), lebih besar dari (>), dan lebih besar atau
sama dengan (³ ).
 CPU Interconnections adalah sistem koneksi dan bus yang menghubungkan komponen
internal CPU, yaitu ALU, unit kontrol dan register-register dan juga dengan bus-bus
eksternal CPU yang menghubungkan dengan sistem lainnya, seperti memori utama,
piranti masukan /keluaran.

 Saat data dan/atau instruksi dimasukkan ke processing-devices, pertama
sekali diletakkan di MAA (melalui Input-storage); apabila berbentuk
instruksi ditampung oleh Control Unit di Program-storage, namun apabila
berbentuk data ditampung di Working-storage). Jika register siap untuk
menerima pengerjaan eksekusi, maka Control Unit akan mengambil
instruksi dari Program-storage untuk ditampungkan ke Instruction
Register, sedangkan alamat memori yang berisikan instruksi tersebut
ditampung di Program Counter. Sedangkan data diambil oleh Control
Unit dari Working-storage untuk ditampung di General-purpose register
(dalam hal ini di Operand-register). Jika berdasar instruksi pengerjaan
yang dilakukan adalah arithmatika dan logika, maka ALU akan
mengambil alih operasi untuk mengerjakan berdasar instruksi yang
ditetapkan. Hasilnya ditampung di Akumulator. Apabila hasil
pengolahan telah selesai, maka Control Unit akan mengambil hasil
pengolahan di Accumulator untuk ditampung kembali ke Working-
storage. Jika pengerjaan keseluruhan telah selesai, maka Control Unit akan
menjemput hasil pengolahan dari Working-storage untuk ditampung ke
Output-storage. Lalu selanjutnya dari Output-storage, hasil pengolahan
akan ditampilkan ke output-devices.

 CPU berfungsi seperti kalkulator, hanya saja CPU jauh lebih kuat daya pemrosesannya.
Fungsi utama dari CPU adalah melakukan operasi aritmatika dan logika terhadap data
yang diambil dari memori atau dari informasi yang dimasukkan melalui beberapa
perangkat keras, seperti papan tombol, pemindai, tuas kontrol, maupun tetikus. CPU
dikontrol menggunakan sekumpulan instruksi perangkat lunak komputer. Perangkat
lunak tersebut dapat dijalankan oleh CPU dengan membacanya dari media penyimpan,
seperti cakram keras, disket, cakram padat, maupun pita perekam. Instruksi-instruksi
tersebut kemudian disimpan terlebih dahulu pada memori fisik (MAA), yang mana
setiap instruksi akan diberi alamat unik yang disebut alamat memori. Selanjutnya, CPU
dapat mengakses data-data pada MAA dengan menentukan alamat data yang
dikehendaki.
 Saat sebuah program dieksekusi, data mengalir dari RAM ke sebuah unit yang disebut
dengan bus, yang menghubungkan antara CPU dengan MAA. Data kemudian didekode
dengan menggunakan unit proses yang disebut sebagai pendekoder instruksi yang
sanggup menerjemahkan instruksi. Data kemudian berjalan ke unit aritmatika dan
logika (ALU) yang melakukan kalkulasi dan perbandingan. Data bisa jadi disimpan
sementara oleh ALU dalam sebuah lokasi memori yang disebut dengan register supaya
dapat diambil kembali dengan cepat untuk diolah. ALU dapat melakukan operasi-
operasi tertentu, meliputi penjumlahan, perkalian, pengurangan, pengujian kondisi
terhadap data dalam register, hingga mengirimkan hasil pemrosesannya kembali ke
memori fisik, media penyimpan, atau register apabila akan mengolah hasil pemrosesan
lagi. Selama proses ini terjadi, sebuah unit dalam CPU yang disebut dengan penghitung
program akan memantau instruksi yang sukses dijalankan supaya instruksi tersebut
dapat dieksekusi dengan urutan yang benar dan sesuai.

 Pemrosesan instruksi dalam CPU dibagi atas dua tahap, Tahap-I disebut Instruction
Fetch, sedangkan Tahap-II disebut Instruction Execute. Tahap-I berisikan pemrosesan
CPU dimana Control Unit mengambil data dan/atau instruksi dari main-memory ke
register, sedangkan Tahap-II berisikan pemrosesan CPU dimana Control Unit
menghantarkan data dan/atau instruksi dari register ke main-memory untuk
ditampung di MAA, setelah Instruction Fetch dilakukan. Waktu pada tahap-I ditambah
dengan waktu pada tahap-II disebut waktu siklus mesin (machine cycles time).
 Penghitung program dalam CPU umumnya bergerak secara berurutan. Walaupun
demikian, beberapa instruksi dalam CPU, yang disebut dengan instruksi lompatan,
mengizinkan CPU mengakses instruksi yang terletak bukan pada urutannya. Hal ini
disebut juga percabangan instruksi (branching instruction). Cabang-cabang instruksi
tersebut dapat berupa cabang yang bersifat kondisional (memiliki syarat tertentu) atau
non-kondisional. Sebuah cabang yang bersifat non-kondisional selalu berpindah ke
sebuah instruksi baru yang berada di luar aliran instruksi, sementara sebuah cabang
yang bersifat kondisional akan menguji terlebih dahulu hasil dari operasi sebelumnya
untuk melihat apakah cabang instruksi tersebut akan dieksekusi atau tidak. Data yang
diuji untuk percabangan instruksi disimpan pada lokasi yang disebut dengan flag.

 Kebanyakan CPU dapat menangani dua jenis bilangan, yaitu fixed-point
dan floating-point. Bilangan fixed-point memiliki nilai digit spesifik pada
salah satu titik desimalnya. Hal ini memang membatasi jangkauan nilai
yang mungkin untuk angka-angka tersebut, tetapi hal ini justru dapat
dihitung oleh CPU secara lebih cepat. Sementara itu, bilangan floating-
point merupakan bilangan yang diekspresikan dalam notasi ilmiah, di
mana sebuah angka direpresentasikan sebagai angka desimal yang
dikalikan dengan pangkat 10 (seperti 3,14 x 1057). Notasi ilmiah seperti ini
merupakan cara yang singkat untuk mengekspresikan bilangan yang
sangat besar atau bilangan yang sangat kecil, dan juga mengizinkan
jangkauan nilai yang sangat jauh sebelum dan sesudah titik desimalnya.
Bilangan ini umumnya digunakan dalam merepresentasikan grafik dan
kerja ilmiah, tetapi proses aritmatika terhadap bilangan floating-point jauh
lebih rumit dan dapat diselesaikan dalam waktu yang lebih lama oleh
CPU karena mungkin dapat menggunakan beberapa siklus detak CPU.
Beberapa komputer menggunakan sebuah prosesor sendiri untuk
menghitung bilangan floating-point yang disebut dengan FPU (disebut
juga math co-processor) yang dapat bekerja secara paralel dengan CPU
untuk mempercepat penghitungan bilangan floating-point. FPU saat ini
menjadi standar dalam banyak komputer karena kebanyakan aplikasi
saat ini banyak beroperasi menggunakan bilangan floating-point.

 Standar baru bagi smartphone,khususnya
smartphone high-end mengusung teknologi
quadcore.Banyak smartphone quadcore yang
beredar di pasaran.Beberapa di antaranya seperti
Samsung Galaxy S III,Samsung Galaxy Note
II,HTC One X+ atau LG Optimus Vu.
Menurut Nividia,prosesor quad-qore
meningkatkan kinerja multitasking serta kinerja
aplikasi multithread.Nividia mengatakan prosesor
quad core membawa sebuah smartphone ke
tingkat kerja yang sebanding dengan komputer
desktop/PC.

 Lalu apa dan bagaimana prosesor quad core itu sendiri? sejatinya,sebuah prosesor quad core adalah bagian dari
perangkat keras yang terdiri dari tiga komponen.Yang pertama adalah inti,dalam hal ini terdiri dari empat inti.
Keempat inti ini terbungkus dalam sebuah komponen yang terlihat berwarna silver,kemudian keempatnya
dipaketkan ke dalam material berwarna hijau yang berbentuk pin.Ini yang di namakan CPU pada perangkat
mobile Anda dan ketika di gabungkan membentuk prosesor quad core.
Prosesor quad core adalah chip dengan empat unit independen yang di sebut core.Yang mana mampu
membaca,mengeksekusi instruksi CPU seperti menambahkan data,memindahkan,menghapus atau
menggabungkan data.
Dalam chip,masing-masing inti ini saling bekerjasama dengan sirkuit lain selain seperti cache,manajemen,memori,
dan input / output (I / O) port.
Satu core dalam prosesor quad core dapat menjalankan beberapa instruksi sekaligus.Termasuk meningkatkan
kecepatan program dalam proses paralel.Vendor biasanya mengintegrasikan core ke sebuah semikonduktor
tunggal.Atau ke dalam multiple semikonduktor dalam beberapa paket IC (Integrated Circuit) tunggal.
Game,tentu saja adalah contoh popular.Quad core mendukung aplikasi multithread,yang berarti sebuah game
dapat berjalan dalam beberapa proses sekaligus.Gameplay pada ponsel dapat mendukung proses simultan dan
tampil dalam grafis berkualitas.
Dengan prosesor ini,game atau film 3D sekarang akan tampak lebih halus,dengan hampir tidak lag.Misalnya,chip
Nividia Tegra 3 di katakan lima kali lebih cepat dari dual core Tegra 2.
Tidak hanya game yang benar-benar bisa mendapatkan keuntungan dari prosesor quad-core.Software imaging
,dapat menampilkan beberapa foto jauh lebih cepat dari ponsel single atau dual-qore.Aplikasi foto dan video
seperti Adobe Photoshop untuk tablet,juga mendapatkan manfaat dari prosesor quad core.
Meskipun kita menganggap bahwa prosesor quad core akan beroperasi dua kali lebih cepat dari dual core dan
empat kali lebih cepat dari single core.Terkadang kecepatannya bervariasi tergantung pada kebiasaan
pengguna,sifat dari program yang di jalankan ,dan kompatibilitas prosesor dengan hardware lain dalam sistem
secara keseluruhan.
Sementara kita telah melihat beberapa keuntungan yang mungkin dari prosesor quad core.Ada beberapa hal yang
perlu di pertimbangkan di mana jumlah core yang lebih banyak tidak selalu berarti bahwa ponsel Anda akan lebih
cepat.
Bahkan prosesor dual-core bisa lebih cepat dari yang quad core,jika chipset yang di pasang bisa dioptimalkan
untuk melaksanakan instruksi atau tugas dengan kecepatan dan efisiensi.Yang lebih penting adalah semua core
CPU tidak sama .Jadi, apakah sekarang saat yang tepat bagi Anda beralih ke smartphone quad core ?

 Memori akses acak (bahasa Inggris: Random access memory, RAM) adalah sebuah tipe
penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak
memperdulikan letak data tersebut dalam memori. Ini berlawanan dengan alat memori
urut, seperti tape magnetik, disk dan drum, di mana gerakan mekanikal dari media
penyimpanan memaksa komputer untuk mengakses data secara berurutan.
 Pertama kali dikenal pada tahun 60'an. Hanya saja saat itu memori semikonduktor
belumlah populer karena harganya yang sangat mahal. Saat itu lebih lazim untuk
menggunakan memori utama magnetic.
 Perusahaan semikonduktor seperti Intel memulai debutnya dengan memproduksi RAM
, lebih tepatnya jenis DRAM.
 Biasanya RAM dapat ditulis dan dibaca, berlawanan dengan ROM (read-only-memory),
RAM biasanya digunakan untuk penyimpanan primer (memori utama) dalam komputer
untuk digunakan dan mengubah informasi secara aktif, meskipun beberapa alat
menggunakan beberapa jenis RAM untuk menyediakan penyimpanan sekunder jangka-
panjang.
 Tetapi ada juga yang berpendapat bahwa ROM merupakan jenis lain dari RAM, karena
sifatnya yang sebenarnya juga Random Access seperti halnya SRAM ataupun DRAM.
Hanya saja memang proses penulisan pada ROM membutuhkan proses khusus yang
tidak semudah dan fleksibel seperti halnya pada SRAM atau DRAM. Selain itu beberapa
bagian dari space addres RAM ( memori utama ) dari sebuah sistem yang dipetakan
kedalam satu atau dua chip ROM.

 SRAM atau Static RAM
 NV-RAM atau Non-Volatile RAM
 DRAM atau Dynamic RAM
 Fast Page Mode DRAM
 EDO RAM atau Extended Data Out DRAM
 XDR DRAM
 SDRAM atau Synchronous DRAM
 DDR SDRAM atau Double Data Rate Synchronous
DRAM sekarang (2005) mulai digantikan dengan DDR2
 RDRAM atau Rambus DRAM

 Dual-ported RAM
 Video RAM, memori port-ganda dengan satu
port akses acak dan satu port akses urut. Dia
menjadi populer karena semakin banyak orang
membutuhkan memori video. Lihat penjelasan
dalam Dynamic RAM.
 WRAM
 MRAM
 FeRAM

 Infineon
 Hynix
 Samsung
 Micron
 Rambus
 Corsair

 Memori hanya baca (bahasa Inggris: Read-only Memory) adalah istilah
untuk media penyimpanan data pada komputer. ROM ini adalah salah
satu memori yang ada dalam computer. ROM ini sifatnya permanen,
artinya program / data yang disimpan di dalam ROM ini tidak mudah
hilang atau berubah walau aliran listrik di matikan.
 Menyimpan data pada ROM tidak dapat dilakukan dengan mudah,
namun membaca data dari ROM dapat dilakukan dengan mudah.
Biasanya program / data yang ada dalam ROM ini diisi oleh pabrik yang
membuatnya. Oleh karena sifat ini, ROM biasa digunakan untuk
menyimpan firmware (piranti lunak yang berhubungan erat dengan
piranti keras).
 Salah satu contoh ROM adalah ROM BIOS yang berisi program dasar
system komputer yang mengatur / menyiapkan semua peralatan /
komponen yang ada dalam komputer saat komputer dihidupkan.
 ROM modern didapati dalam bentuk IC, persis seperti medium
penyimpanan/memori lainnya seperti RAM. Untuk membedakannya
perlu membaca teks yang tertera pada IC-nya. Biasanya dimulai dengan
nomer 27xxx, angka 27 menunjukkan jenis ROM , xxx menunjukkan
kapasitas dalam kilo bit.

 Data pada ROM dimasukkan langsung melalui mask
pada saat perakitan chip. Hal ini membuatnya sangat
ekonomis terutama jika kita memproduksi dalam
jumlah banyak. Namun hal ini juga menjadi sangat
mahal karena tidak fleksibel. Sebuah perubahan
walaupun hanya satu bit membutuhkan mask baru
yang tentu saja tidak murah. Karena tidak fleksibel
maka jarang ada yang menggunakannya lagi.
 Aplikasi lain yang mirip dengan ROM adalah CD-
ROM prerecorded yang familiar dengan kita, salah
satunya CD musik. Berbeda dengan pendapat banyak
orang bahwa CD-ROM ditulis dengan laser,
kenyataannya data pada CD-ROM lebih tepatnya
dicetak pada piringan plastik.

 Mask ROM
 RAM
 ERAM
 EAROM
 EERAM
 Flash Memory

 Memori kilat (flash memory) adalah sejenis
EEPROM yang mengizinkan banyak lokasi
memori untuk dihapus atau ditulis dalam satu
operasi pemrograman. Istilah awamnya, dia
adalah suatu bentuk dari chip memori yang
dapat ditulis, tidak seperti chip memori akses
acak/RAM, memori ini dapat menyimpan
datanya tanpa membutuhkan penyediaan
listrik. Memori ini biasanya digunakan dalam
kartu memori, kandar kilat USB (USB flash
drive), pemutar MP3, kamera digital, dan
telepon genggam.

 Secure Digital (SD) adalah sebuah format kartu memori flash. Dia
digunakan dalam alat portabel, seperti PDA, kamera digital dan telepon
genggam. Kartu SD dikembangkan oleh SanDisk, Toshiba, dan Panasonic
berdasarkan Kartu Multi Media (MMC) yang sudah lebih dulu ada.
Selain memiliki sistem pengaman yang lebih bagus daripada MMC, SD
Card juga bisa dengan mudah dibedakan dari MMC karena memiliki
ukuran yang lebih tebal dibanding kartu MMC standar.
 Kartu SD standar memiliki ukuran 32 mm x 24 mm x 2,1 mm, tetapi ada
beberapa kartu SD yg setipis MMC (1.4 mm). Dalam perkembangannya,
kartu SD diproduksi juga dalam dua variasi ukuran yg lebih kecil, kedua
varian tersebut dikenal dengan nama MiniSD dan MicroSD atau
TransFlash (T-Flash). Secara umum, kartu SD dibedakan dari kecepatan
transfer data yang tersedia, yaitu kecepatan biasa (150 KB/s) dan
kecepatan tinggi. Beberapa kamera digital memerlukan kartu yg
berkecepatan-tinggi untuk merekam video secara lancar atau menangkap
gambar berturut-turut.
 Alat yang dilengkapi dengan slot SD dapat menggunakan kartu MMC
yang lebih tipis, tetapi kartu SD standar tidak dapat digunakan ke slot
kartu MMC yang lebih tipis. Kartu SD dapat digunakan dalam slot
CompactFlash atau kartu PC dengan sebuah adapter.

 Hierarki Memori atau Memory Hierarchy
 peningkatan waktu akses (access time) memori (semakin ke bawah semakin lambat, semakin ke atas
semakin cepat)
 peningkatan kapasitas (semakin ke bawah semakin besar, semakin ke atas semakin kecil)
 peningkatan jarak dengan prosesor (semakin ke bawah semakin jauh, semakin ke atas semakin dekat)
 penurunan harga memori tiap bitnya (semakin ke bawah semakin semakin murah, semakin ke atas
semakin mahal)
 Memori yang lebih kecil, lebih mahal dan lebih cepat diletakkan pada urutan teratas. Sehingga, jika
diurutkan dari yang tercepat, maka urutannya adalah sebagai berikut:
 register mikroprosesor. Ukurannya yang paling kecil tapi memiliki waktu akses yang paling cepat,
umumnya hanya 1 siklus CPU saja.
 Cache mikroprosesor, yang disusun berdasarkan kedekatannya dengan prosesor (level-1, level-2,
level-3, dan seterusnya). Memori cache mikroprosesor dikelaskan ke dalam tingkatan-tingkatannya
sendiri:
 level-1: memiliki ukuran paling kecil di antara semua cache, sekitar puluhan kilobyte saja. Kecepatannya paling
cepat di antara semua cache.
 level-2: memiliki ukuran yang lebih besar dibandingkan dengan cache level-1, yakni sekitar 64 kilobyte, 256
kilobyte, 512 kilobyte, 1024 kilobyte, atau lebih besar. Meski demikian, kecepatannya lebih lambat dibandingkan
dengan level-1, dengan nilai latency kira-kira 2 kali hingga 10 kali. Cache level-2 ini bersifat opsional. Beberapa
prosesor murah dan prosesor sebelum Intel Pentium tidak memiliki cache level-2.
 level-3: memiliki ukuran yang lebih besar dibandingkan dengan cache level-2, yakni sekitar beberapa megabyte
tapi agak lambat. Cache ini bersifat opsional. Umumnya digunakan pada prosesor-prosesor server dan workstation
seperti Intel Xeon atau Intel Itanium. Beberapa prosesor desktop juga menawarkan cache level-3 (seperti halnya
Intel Pentium Extreme Edition), meski ditebus dengan harga yang sangat tinggi.

 Memori utama: memiliki akses yang jauh lebih lambat dibandingkan dengan memori
cache, dengan waktu akses hingga beberapa ratus siklus CPU, tapi ukurannya mencapai
satuan gigabyte. Waktu akses pun kadang-kadang tidak seragam, khususnya dalam
kasus mesin-mesin Non-uniform memory access (NUMA).
 Cache cakram magnetis, yang sebenarnya merupakan memori yang digunakan dalam
memori utama untuk membantu kerja cakram magnetis.
 Cakram magnetis
 Tape magnetis
 Cakram Optik
Bagian dari sistem operasi yang mengatur hirarki memori disebut dengan memory
manager.Di era multiprogramming ini, memory manager digunakan untuk mencegah
satu proses dari penulisan dan pembacaan oleh proses lain yang dilokasikan di primary
memory, mengatur swapping antara memori utama dan disk ketika memori utama
terlalu kecil untuk memegang semua proses. Tujuan dari manajemen ini adalah untuk:
 Meningkatkan utilitas CPU.
 Data dan instruksi dapat diakses dengan cepat oleh CPU.
 Efisiensi dalam pemakaian memori yang terbatas.
 Transfer dari/ke memori utama ke/dari CPU dapat lebih efisien.

 EEPROM (Electrically Erasable Programmable Read-Only Memory,
ditulis pula dengan E2PROM) adalah sejenis chip memori tidak-terhapus
yang digunakan dalam komputer dan peralatan elektronik lain untuk
menyimpan sejumlah konfigurasi data pada alat elektronik tersebut yang
tetap harus terjaga meskipun sumber daya diputuskan, seperti tabel
kalibrasi atau kofigurasi perangkat.
 Pengembangan EEPROM lebih lanjut menghasilkan bentuk yang lebih
spesifik, seperti memori kilat (flash memory). Memori kilat lebih ekonomis
daripada perangkat EEPROM tradisional, sehingga banyak dipakai
dalam perangkat keras yang mampu menyimpan data statik yang lebih
banyak (seperti USB flash drive).
 Kelebihan utama dari EEPROM dibandingkan EPROM adalah ia dapat
dihapus per blok data tergantung alamat yang diinginkan untuk dihapus
secara elektrik. sementara EPROM tidak bisa dihapus per blok data tetapi
keseluruhannya terhapus dan menghapus datanya dengan sinar
ultraviolet. Jika RAM tidak memiliki batasan dalam hal baca-tulis
memori, maka EEPROM sebaliknya. Beberapa jenis EEPROM keluaran
pertama hanya dapat dihapus dan ditulis ulang (erase-rewrite) sebanyak
100 kali sedangkan model terbaru bisa sampai 100.000 kali.

 Cache-on-a-stick (disingkat menjadi COASt) merupakan sebuah standar pemaketan
modul-modul memori Static Random Access Memory (SRAM) yang digunakan sebagai
cache level 2 dalam sebuah komputer. Modul-modul COASt terlihat seperti halnya
modul-modul Single Inline Memory Module (SIMM) meski memiliki ukuran yang lebih
besar. Modul-modul ini populer digunakan pada awal dekade hingga pertengahan 1990-
an, dipasangkan dengan prosesor Intel 80486 atau Intel Pentium (dan yang kompatibel
dengannya seperti AMD K5, AMD K6, dan Cyrix 6x86). Tetapi, modul-modul ini
ditinggalkan mengingat prosesor modern telah mengintegrasikan cache level 2 di dalam
prosesor itu sendiri (dalam prosesor Intel, hal ini dimulai pada prosesor Intel Pentium
Pro), meski beberapa motherboard mampu menjadikan COASt sebagai cache level 3. Pada
tahun-tahun itu, komputer yang memiliki kinerja tinggi (dan tentunya mahal) umumnya
menggunakan COASt yang memiliki kapasitas hingga 512 KB atau 1024 KB, sementara
komputer yang murah tidak menggunakannya (hanya menggunakan apa yang
disediakan prosesor). COASt yang lebih baru, bahkan telah dibuat dengan
menggunakan pipelined-burst SRAM, sehingga kinerjanya lebih tinggi lagi.
 Prosesor Intel Pentium II dan Pentium III yang menggunakan Slot-1 menggunakan cache
yang terpisah dari prosesor yang merupakan evolusi dari COASt.

 Rambus DRAM (RDRAM) adalah RAM yang
dikembangkan oleh RAMBUS, Inc., Pengembangan ini
menjadi polemik karena Intel berusaha memperkenalkan
PC133MHz. RDRAM ini memiliki jalur data yang sempit (8
bit) tapi kinerjanya tidak dapat diungguli oleh DRAM jenis
lain yang jalur datanya lebih lebar dari RDRAM yaitu 16 bit
atau bahkan 32 bit. Hal ini karena RDRAM ini memiliki
Memory Controller yang dipercanggih. Tentunya hanya
motherboard yang mendukung RAMBUS saja yang bisa
memakai DRAM ini, seperti MotherBoard untuk AMD K7
Athlon. Akan tetapi, RAM jenis ini dipakai oleh 3dfx, Inc.,
untuk mempercepat proses penggambaran objek 3 dimensi
yang penuh oleh poligon. Contoh produk yang
memakainya adalah 3dfx seri Voodoo4.

 Memori akses acak statik (bahasa Inggris: Static Random Access Memory, SRAM)
adalah sejenis memori semikonduktor.
 Kata "statik" menandakan bahwa memori memegang isinya selama listrik tetap berjalan,
tidak seperti RAM dinamik (DRAM) yang membutuhkan untuk "disegarkan"
("refreshed") secara periodik. Hal ini dikarenakan SRAM didesain menggunakan
transistor tanpa kapasitor. Tidak adanya kapasitor membuat tidak ada daya yang bocor
sehingga SRAM tidak membutuhkan refresh periodik. SRAM juga didesain
menggunakan desain cluster enam transistor untuk menyimpan setiap bit informasi.
Desain ini membuat SRAM lebih mahal tapi juga lebih cepat jika dibandingkan dengan
DRAM. Secara fisik chip, biaya pemanufakturan chip SRAM kira kira tiga puluh kali
lebih besar dan lebih mahal daripada DRAM. Tetapi SRAM tidak boleh dibingungkan
dengan memori baca-saja dan memori flash, karena ia merupakan memori volatil dan
memegang data hanya bila listrik terus diberikan.
 Akses acak menandakan bahwa lokasi dalam memori dapat diakses, dibaca atau ditulis
dalam waktu yang tetap tidak memperdulikan lokasi alamat data tersebut dalam
memori.
 Chip SRAM lazimnya digunakan sebagai chace memori , hal ini terutama dikarenakan
kecepatannya. Saat ini SRAM dapat diperoleh dengan waktu akses dua nano detik atau
kurang , kira kira mampu mengimbangi kecepatan processor 500 MHz atau lebih.


 Berdasarkan jenis transistor
 bipolar (sekarang tidak banyak digunakan:
mengonsumsi banyak listrik namun sangat cepat)
 CMOS (jenis paling umum)
 Berdasarkan fungsi
 Asynchronous (independent of clock frequency,
data-in and data out are controlled by address
transistion).
 Synchronous (all timings are initiated by the clock
rise/fall time. Address, data-in and other control
signals are associated with the clock signals) .

 Tembolok (Inggris: 'cache') dalam teknologi
informasi adalah mekanisme penyimpanan
data sekunder berkecepatan tinggi yang
digunakan untuk menyimpan data / instruksi
yang sering diakses. Memori cache
dimaksudkan untuk memberi kecepatan
memori yang mendekati memori yang paling
cepat yang bisa diperoleh, dan pada waktu
yang sama menyediakan kapasitas memori
yang besar dengan harga yang lebih murah
dari jenis-jenis memori semikonduktor.

 Pengertian Memori Tembolok
 Cache berasal dari kata cash. Dari istilah tersebut cache adalah tempat menyembunyikan atau tempat menyimpan
sementara. Sesuai definisi tersebut cache memori adalah tempat menyimpan data sementara. Cara ini
dimaksudkan untuk meningkatkan transfer data dengan menyimpan data yang pernah diakses pada cache
tersebut, sehingga apabila ada data yang ingin diakses adalah data yang sama maka maka akses akan dapat
dilakukan lebih cepat.Cache memori ini adalah memori tipe SDRAM yang memiliki kapasitas terbatas namun
memiliki kecepatan yang sangat tinggi dan harga yang lebih mahal dari memori utama. Cache memori ini terletak
antara register dan RAM (memori utama) sehingga pemrosesan data tidak langsung mengacu pada memori
utama.
 Level Memori Tembolok
 Tembolok memori ada tiga level yaitu L1,L2 dan L3. Tembolok memori level 1 (L1) adalah tembolok memori yang
terletak dalam prosesor (cache internal). Tembolok ini memiliki kecepatan akses paling tinggi dan harganya paling
mahal. Ukuran memori berkembang mulai dari 8Kb, 64Kb dan 128Kb.Tembolok level 2 (L2) memiliki kapasitas
yang lebih besar yaitu berkisar antara 256Kb sampai dengan 2Mb. Namun tembolok L2 ini memiliki kecepatan
yang lebih rendah dari tembolok L1. Tembolok L2 terletak terpisah dengan prosesor atau disebut dengan cache
eksternal. Sedangkan tembolok level 3 hanya dimiliki oleh prosesor yang memiliki unit lebih dari satu misalnya
dualcore dan quadcore. Fungsinya adalah untuk mengontrol data yang masuk dari tembolok L2 dari masing-
masing inti prosesor.
 Cara Kerja Memori Tembolok
 Jika prosesor membutuhkan suatu data, pertama-tama ia akan mencarinya pada tembolok. Jika data ditemukan,
prosesor akan langsung membacanya dengan delay yang sangat kecil. Tetapi jika data yang dicari tidak
ditemukan,prosesor akan mencarinya pada RAM yang kecepatannya lebih rendah. Pada umumnya, tembolok
dapat menyediakan data yang dibutuhkan oleh prosesor sehingga pengaruh kerja RAM yang lambat dapat
dikurangi. Dengan cara ini maka memory bandwidth akan naik dan kerja prosesor menjadi lebih efisien. Selain itu
kapasitas memori cache yang semakin besar juga akan meningkatkan kecepatan kerja komputer secara
keseluruhan.
 Dua jenis tembolok yang sering digunakan dalam dunia komputer adalah memory caching dan disk caching.
Implementasinya dapat berupa sebuah bagian khusus dari memori utama komputer atau sebuah media
penyimpanan data khusus yang berkecepatan tinggi.
 Implementasi memory caching sering disebut sebagai memory cache dan tersusun dari memori komputer jenis
SDRAM yang berkecepatan tinggi. Sedangkan implementasi disk caching menggunakan sebagian dari memori
komputer.

 Memori utama terdiri dari sampai dengan 2n word
beralamat, dengan masing-masing word mempunyai n-bit
alamat yang unik. Untuk keperluan pemetaan, memori ini
dinggap terdiri dari sejumlah blok yang mempunyai
panjang K word masing-masing bloknya. Dengan demikian,
ada M = 2n/K blok. Cache terdiri dari C buah baris yang
masing-masing mengandung K word, dan banyaknya baris
jauh lebih sedikit dibandingkan dengan banyaknya blok
memori utama (C << M). Di setiap saat, beberapa subset
blok memori berada pada baris dalam cache. jika sebuah
word di dalam blok memori dibaca, blok itu ditransfer ke
salah satu baris cache. karena terdapat lebih banyak blok
bila dibanding dengan baris, maka setiap baris tidak dapat
menjadi unik dan permanen untuk dipersempahkan ke blok
tertentu mana yang disimpan. Tag biasanya merupakan
bagian dari alamat memori utama.

 Elemen-elemen penting dari rancangan memory cache adalah sebagai berikut:
 Ukuran cache, disesuaikan dengan kebutuhan untuk membantu kerja memori. Semakin
besar ukuran cache semakin lambat karena semakin banyak jumlah gerbang dalam
pengalamatan cache.
 Fungsi Pemetaan (Mapping), terdiri dari Pemetaan Langsung, Asosiatif, Asosiatif
Set.Pemetaan langsung merupakan teknik yang paling sederhana, yaitu memetakkan
masing-masing blok memori utama hanya ke sebuah saluran cache saja. Pemetaan
asosiatif dapat mengatasi kekurangan pemetaan langsung dengan cara mengizinkan
setiap blok memori utama untuk dimuatkan ke sembarang saluran cache.Hal ini
menurut artikel dari Yulisdin Mukhlis, ST., MT
 Algoritma Penggantian, terdiri dari Least Recently Used (LRU), First in First Out (FIFO),
Least Frequently Used (LFU), Acak. Algoritma penggantian digunakan untuk
menentukan blok mana yang harus dikeluarkan dari cache untuk menyiapkan tempat
bagi blok baru. Ada 2 metode algoritma penggantian yaitu Write-through dan Write-
back.Write-through adalah Cache dan memori utama diupdate secara bersamaan
waktunya. Sedangkan Write-back melakukan update data di memori utama hanya pada
saat word memori telah dimodifikasi dari cache.
 Ukuran blok, blok-blok yang berukuran Iebih besar mengurangi jumlah blok yang
menempati cache. Setiap pengambilan blok menindih isi cache yang lama, maka
sejumlah kecil blok akan menyebabkan data menjadi tertindih setelah blok itu diambil.
Dengan meningkatnya ukuran blok, maka jarak setiap word tambahan menjadi lebih
jauh dari word yang diminta,sehingga menjadi lebih kecil kemungkinannya untuk di
perlukan dalam waktu dekat.(Dikutip dari artikel milik Yulisdin "Mukhlis, ST., MT")
 Line size, Jumlah cache, Satu atau dua dua tingkat, kesatuan atau terpisah

 Cache hit, jika data yang diminta oleh unit yang lebih tinggi dan ada dalam cache disebut "hit". Permintaan
dapat dilayani dengan cepat. Maksud urutan unit dari rendah hingga tinggi yaitu: Streamer - Hardisk Memori
- Second Level - First level - CPU cache.
 Cache miss, bila data yang diminta tidak ada dalam cache, harus diambil dari unit dibawahnya yang cukup
memakan waktu. Ini disebut miss (gagal)
 Burst mode, dalam modus cepat ini cache mengambil banyak data sekaligus dari unit dibawahnya. Ia
mengambil lebih dari yang dibutuhkan dengan asumsi, data yang diminta berikutnya letaknya berdekatan.
 LRU (Least Recently Used) adalah algoritma penggantian cache.
 COAST, Cache on the stick adalah bentuk khusus L2, yang dapat diganti-ganti seperti RAM dan ditempatkan
pada modul.
 DRAM, memori dinamik (''Dynamic Random Access Memory) adalah bentuk yang paling umum. DRAM
hanya menggunakan sebuah kapasitor untuk menyimpan, sehingga kecil dan murah untuk kapasitas besar.
Kekurangannya: kecepatannya tidak begitu tinggi.
 SRAM, memori statik (Static RAM) ini menggunakan sakelar elektronik (flip-flop) untuk menyimpan. secara
teknis flip-flop pada RAM lebih rumit dari kapasitor pada DRAM. Karena lebih cepat, SRAM biasanya
digunakan untuk cache L1 atau L2.
 SDRAM, memori dinamik tersinkronisasi (Synchronous DRAM) merupakan perkembangan lebih lanjut dari
DRAM. Akses pada memori disinkronkan dengan frekuensi sistim prosesor sehingga menghemat waktu.
Pada motherboard modern, SDRAM berfungsi sebagai pengganti langsung DRAM.
 First level cache (L1), ini tingkat cache teratas dalam hirarki, dengan kapasitas memori terkecil, termahal dan
tercepat.
 Second level cache (L2), cache level dua ini memiliki kapasitas lebih besar dari L1, tetapi lebih lambat dan
murah. Cache L2 masih lebih cepat dibandingkan dengan RAM.
 Write back (WB), cache digunakan tidak hanya saat membaca, tetapi juga dalam proses menulis.
 Write through (WT), mementingkan keamanan: cache hanya digunakan saat membaca, sedangkan untuk
menulis ditunggu hingga memori yang dituju selesai menulis...

 Program Windows Genuine Advantage (WGA)
membantu Anda menentukan apakah salinan
Windows Anda asli atau tidak. Artikel ini
membahas tentang program WGA, mengapa
program diluncurkan, dan apa keuntungannya
bagi Anda sebagai pengguna. Artikel ini juga
menjelaskan tentang apa yang terjadi jika Anda
tidak menjalankan salinan asli Windows dan
berusaha men-download pembaruan dari
Pusat Download Microsoft.

 Program Windows Genuine Advantage (WGA) adalah bagian dari
komitmen Microsoft untuk melindungi pelanggan dan mitranya dari
para pembajak melalui edukasi, rekayasa, dan penegakan kebijakan dan
hukum. WGA membedakan nilai antara perangkat lunak Windows asli
dengan perangkat lunak bajakan. Ini memungkinkan Anda menikmati
kapabilitas yang diharapkan, kepercayaan diri bahwa perangkat lunak
Anda adalah asli, dan peningkatan sistem yang berjalan yang membantu
Anda melakukan lebih banyak hal dengan komputer pribadi.
Program WGA membuat pengalaman Windows yang lebih baik bagi
pengguna yang memiliki salinan Windows yang asli. Dengan
menggunakan perangkat lunak Microsoft yang asli, Anda mendapatkan
kepercayaan diri bahwa Anda memiliki akses ke fitur, keamanan, dan
dukungan terbaru. Ini membantu meningkatkan produktivitas dan
memperluas kapabilitas komputer Anda. Anda juga akan mendapatkan
akses ke inovasi dan penawaran yang tersedia bagi pelanggan perangkat
lunak Microsoft asli.
Program ini juga memberikan saran dan bantuan bagi pengguna yang
yakin bahwa mereka menerima perangkat lunak bajakan

 Di Pusat Download Microsoft maupun di situs Web Pembaruan
Windows, Alat Validasi Windows Genuine Advantage, yang
merupakan kontrol ActiveX, melakukan pemeriksaan validasi
untuk memverifikasi bahwa salinan Windows Anda adalah asli.
Apabila salinan Windows Anda asli, Anda dapat terus mengakses
download.
Kontrol ActiveX adalah blok bangunan Internet kecil yang
memungkinkan program bekerja melalui browser Web, seperti
Internet Explorer. Kami menggunakan kontrol ActiveX untuk
mempermudah Anda mendapatkan download perangkat lunak
penting dari situs Web Microsoft. Kontrol ActiveX yang Anda
minta untuk di-download dan diinstal saat Anda mengunjungi
situs Web memungkinkan Alat Validasi WGA dijalankan di
komputer sehingga dapat memverifikasi salinan Windows Anda.
Catatan :Situs Web Pembaruan Windows hanya tersedia bagi
pelanggan yang menjalankan salinan asli Windows.

 Proses WGA cukup cepat dan mudah. WGA tidak mengumpulkan informasi yang dapat
digunakan oleh Microsoft untuk mengidentifikasi atau menghubungi pengguna. Proses
validasi meliputi langkah-langkah berikut ini: Saat kunjungan pertama ke situs Pusat
Download Microsoft, Pembaruan Windows, atau Pembaruan Microsoft, Anda akan
menerima pesan yang meminta Anda untuk memvalidasi salinan Windows.
 Anda diminta men-download kontrol ActiveX yang memeriksa keaslian perangkat
lunak Windows. Jika validasi Windows berhasil, kontrol tersebut menyimpan berkas
lisensi khusus di komputer untuk verifikasi di masa mendatang.
 Proses validasi secara elektronik memeriksa beberapa metode pembajakan yang
dikenali. Umumnya, Anda tidak perlu memasukkan informasi apa pun selama langkah
ini.
 Setelah validasi berhasil, Anda dapat melanjutkan download.
 Pemberitahuan WGA adalah alat anti-pembajakan yang melakukan pemeriksaan
validasi WGA dan memberitahu Anda jika Anda tidak menjalankan Windows yang asli.
 Catatan Fitur Pembaruan Otomatis tidak dipengaruhi oleh pemeriksaan validasi WGA.
Oleh karena itu, Anda dapat menggunakan fitur Pembaruan Otomatis untuk
memastikan bahwa Anda menerima pembaruan Windows yang penting.

 Jika salinan Windows Anda tidak lulus pemeriksaan validasi dan Anda yakin bahwa telah membeli
salinan Windows yang asli, kami memiliki sumber yang dapat membantu Anda. Jika pemeriksaan
validasi gagal, Anda menerima pesan yang menjelaskan mengapa Windows tidak lulus pemeriksaan
validasi. Anda dialihkan ke halaman Web kustom yang berisi rincian tentang penyebab kegagalan
dan saran tentang bagaimana cara memecahkan masalah tersebut. Halaman ini berisi bagian dengan
langkah pemecahan masalah. Salah satu dari langkah tersebut memungkinkan Anda memeriksa
apakah Anda dapat menggunakan Alat Pembaruan Kunci Produk secara online.
Jika kunci produk asli disertakan bersama komputer, namun Windows salah diinstal dengan kunci
produk yang tidak valid, Alat Pembaruan Kunci Produk membantu mengkonversi komputer ke
status asli tanpa harus membeli salinan Windows yang baru. Jika menggunakan situs Web
Pembaruan Windows, Anda dikembalikan ke situs Web tersebut, di mana Anda dapat memperoleh
download yang tidak memerlukan validasi.
Jika pemeriksaan validasi sistem gagal dan Anda yakin bahwa Anda menerima perangkat lunak
bajakan, kami memiliki saran untuk membantu Anda. Anda dapat mengunjungi Situs Web Cara
Mengenali Microsoft untuk mempelajari tentang cara menentukan apakah salinan Windows Anda
adalah perangkat lunak Microsoft yang asli. Jika Anda yakin telah menerima perangkat lunak
bajakan, Anda dapat melapor ke Microsoft sehingga kami dapat menyelidiki lebih lanjut. Anda juga
dapat melakukan hal berikut ini: Periksa apakah Anda berhak untuk mendapatkan penggantian CD
dari Microsoft.
 Beli salinan Windows yang asli dari Microsoft secara online atau dari pengecer setempat.
 Kunjungi halaman Dukungan Genuine Advantage Microsoft untuk informasi lengkap.

 Jika Anda memiliki salinan Windows yang asli
namun memutuskan untuk tidak
menyelesaikan proses validasi, Anda masih
bisa mendapatkan pembaruan perangkat lunak
penting dengan menggunakan fitur
Pembaruan Otomatis.

 Jika Anda mengakses download di situs Web
Pusat Download Microsoft atau di Pembaruan
Microsoft Windows, Anda mungkin akan diminta
menyelesaikan proses pemeriksaan validasi WGA
dengan menginstal kontrol ActiveX.
Di situs Web Pusat Download, Anda mungkin
diminta untuk menginstal kontrol ActiveX jika
Anda memilih download yang ditandai dengan
ikon WGA. Di situs Web Pembaruan Windows,
kontrol ActiveX adalah pembaruan yang bersifat
wajib. Anda harus menginstal pembaruan ini
untuk mengakses download yang khusus pada
Windows.

 Produk yang dikover di bawah WGA meliputi
semua versi Windows XP dan Microsoft
Windows 2000 Professional. WGA tidak
mengkover Windows Server 2003, Microsoft
Windows Millennium Edition, atau Microsoft
Windows 98.

 Produsen perangkat keras Anda memberikan dukungan dan bantuan
teknis untuk Microsoft Windows edisi x64. Produsen perangkat keras
memberikan dukungan karena Windows edisi x64 disertakan dengan
perangkat keras Anda. Produsen perangkat keras mungkin telah
mengkustomisasi penginstalan Windows edisi x64 dengan komponen
khusus. Komponen khusus meliputi pengandar spesifik perangkat atau
pengaturan opsional untuk memaksimalkan kinerja perangkat keras.
Microsoft akan memberikan bantuan usaha yang semestinya jika Anda
memerlukan bantuan teknis dengan Windows edisi x64. Namun, Anda
harus menghubungi produsen produk secara langsung. Produsen produk
Anda memiliki layanan dukungan terbaik terhadap perangkat lunak
yang diinstal di perangkat keras oleh produsen.
Untuk informasi produk tentang Microsoft Windows XP Professional x64
Edition, kunjungi situs Web Microsoft berikut
ini:http://www.microsoft.com/windowsxp/64bit/default.mspx
 Untuk informasi produk tentang Microsoft Windows Server 2003 edisi
x64, kunjungi situs Web Microsoft berikut
ini:http://www.microsoft.com/windowsserver2003/64bit/x64/editions.
mspx

 Tembolok CPU (bahasa Inggris: CPU cache)
adalah tembolok yang digunakan oleh unit
pengolah pusat dari sebuah komputer untuk
mengurangi waktu rata-rata untuk mengakses
memori. Tembolok adalah memori yang lebih
kecil, memori yang lebih cepat menyimpan
salinan data dari lokasi yang paling sering
digunakan memori utama. Selama mengakses
memori sebagian besar adalah lokasi memori
tembolok, latensi rata-rata mengakses memori
cenderung mendekati latensi tembolok
daripada latensi dari memori utama.

 Ketika prosesor perlu membaca dari atau menulis ke sebuah
lokasi di memori utama, pertama kali cek apakah salinan
data yang ada di tembolok. Jika ada, prosesor langsung
membaca dari atau menulis ke tembolok, yang jauh lebih
cepat daripada membaca dari atau menulis ke memori
utama.
 Desktop termodern dan server CPU memiliki setidaknya
tiga tembolok independen: sebuah tembolok instruksi untuk
mempercepat eksekusi instruksi mengambil, sebuah
tembolok data untuk mempercepat data mengambil dan
menyimpan, dan translation lookaside buffer (TLB) yang
digunakan untuk mempercepat virtual-to-physical alamat
terjemahan untuk kedua instruksi eksekusi dan data.
Tembolok data biasanya diatur sebagai sebuah hierarki aras
tembolok lebih (L1, L2, dll, lihat Multi-level cache).

 Data ditransfer antara memori dan tembolok di blok ukuran tetap,
disebut garis tembolok. Ketika sebuah baris tembolok akan disalin
dari memori ke tembolok, entri tembolok dibuat. Masuknya
tembolok akan mencakup data yang disalin serta lokasi memori
yang diminta (sekarang disebut tag).
 Ketika prosesor perlu membaca atau menulis sebuah lokasi di
memori utama, pertama mengecek entri yang sesuai dalam
tembolok. Tembolok memeriksa isi dari lokasi memori yang
diminta dalam setiap baris tembolok yang mungkin mengandung
alamat tersebut. Jika prosesor menemukan bahwa lokasi memori
berada di dalam tembolok, cache hit telah terjadi (jika tidak, cache
miss).
 Pada kasus cache hit, prosesor langsung membaca atau menulis
data dalam baris tembolok.
 Pada kasus cache miss, tembolok mengalokasikan sebuah entri
baru, dan salinan data dari memori utama. Kemudian, permintaan
tersebut dipenuhi dari isi tembolok.

 Proporsi akses yang menghasilkan hit tembolok dikenal
sebagai hit rate, dan dapat menjadi ukuran efektivitas dari
tembolok untuk program tertentu atau algoritme.
 Baca misses eksekusi tertunda karena mereka
membutuhkan data yang akan ditransfer dari memori jauh
lebih lambat dari tembolok itu sendiri. Menulis misses dapat
terjadi tanpa penalti seperti itu, karena prosesor dapat
melanjutkan eksekusi sedangkan data akan disalin ke
memori utama di latar belakang.
 tembolok instruksi mirip dengan tembolok data, tapi CPU
hanya melakukan akses membaca (instruksi mengambil)
untuk instruksi tembolok. (Dengan Harvard-arsitektur CPU,
instruksi dan data tembolok dapat dipisahkan untuk kinerja
yang lebih tinggi, tetapi mereka juga dapat dikombinasikan
untuk mengurangi overhead perangkat keras.)

 Untuk membuat ruang untuk entri baru pada miss cache, tembolok
mungkin harus menggusur salah satu entri yang ada. Heuristik yang
menggunakan untuk memilih entri untuk menggusur disebut kebijakan
penggantian. Masalah mendasar dengan semua kebijakan penggantian
adalah bahwa ia harus memprediksi entri tembolok yang ada paling
tidak mungkin untuk digunakan di masa depan. Memprediksi masa
depan adalah sulit, sehingga tidak ada cara sempurna untuk memilih di
antara berbagai kebijakan pengganti yang tersedia.
 Satu pengganti kebijakan yang populer, paling-terakhir digunakan
(LRU), menggantikan entri paling tidak yang baru diakses.
 Menandai beberapa rentang memori sebagai non-dapatditembolokkan
dapat meningkatkan kinerja, dengan menghindari penembolokan daerah
memori yang jarang diakses ulang. Hal ini untuk menghindari overhead
pemuatan sesuatu ke dalam tembolok, tanpa harus penggunaan kembali
apapun.
 Entri Tembolok juga dapat dinonaktifkan atau dikunci sesuai pada
konteks.

 Jika data ditulis ke tembolok, di beberapa titik juga harus ditulis ke memori utama.
Waktu menulis ini dikenal sebagai kebijakan penulisan.
 Dalam sebuah write-through cache, setiap penulisan ke tembolok menyebabkan penulisan
ke memori utama.
 Atau, dalam write-back atau copy-back cache, penulisan tidak langsung tercermin ke
memori utama. Sebaliknya, jalur tembolok yang lokasinya telah ditulis lebih (lokasi
tersebut ditandai kotor). Data di lokasi tersebut ditulis kembali ke memori utama hanya
ketika data yang digusur dari tembolok.. Untuk alasan ini, sebuah miss dalam cache
write-back kadang-kadang mungkin memerlukan akses memori dua layanan: satu
untuk pertama menulis lokasi kotor ke memori dan lainnya untuk membaca lokasi baru
dari memori.
 Ada juga kebijakan menengah. Tembolok mungkin menulis-melalui, tetapi penulisan
dapat diadakan dalam suatu antrean penyimpanan data sementara, biasanya sehingga
beberapa penyimpan dapat diproses bersama-sama (yang dapat mengurangi perputaran
bus dan meningkatkan pemanfaatan bus).
 Data dalam memori utama sedang ditembolokkan dapat diubah oleh entitas lain
(misalnya periferal menggunakan akses memori langsung atau multi-core prosesor),
dalam kasus salinan tersimpan di tembolok dapat menjadi out-of-date atau basi. Atau,
ketika CPU dalam multi-core prosesor update data dalam tembolok, salinan data di
tembolok yang terkait dengan core lain akan menjadi basi. Komunikasi protokol antara
manajer tembolok yang menyimpan data yang konsisten dikenal sebagai protokol
koherensi tembolok.

 Waktu yang dibutuhkan untuk mengambil satu baris tembolok
dari memori (baca latensi) penting karena CPU akan kehabisan
hal yang harus dilakukan saat menunggu baris tembolok. Ketika
CPU mencapai keadaan ini, hal itu disebut warung.
 Seperti CPU menjadi lebih cepat, karena warung untuk cache
misses menggantikan perhitungan lebih potensial; CPU modern
dapat menjalankan ratusan petunjuk di waktu yang dibutuhkan
untuk mengambil sebuah baris tembolok tunggal dari memori
utama. Berbagai teknik telah digunakan untuk menjaga CPU
sibuk selama ini.
 Out-of-order CPU (Pentium Pro dan kemudian desain Intel, stal
upaya untuk mengeksekusi instruksi independen setelah instruksi
yang menunggu untuk data cache miss. Teknologi lain, yang
digunakan oleh banyak prosesor, adalah multithreading simultan
(TPS), atau - di Intel terminologi - hyper-threading (HT), yang
memungkinkan sebuah benang alternatif untuk menggunakan
core CPU sementara thread pertama menunggu data yang berasal
dari memori utama .

 Memory Transistor yang dikembangkan oleh Hewlett Packard adalah teknologi penyimpanan dan pengolahan data
skala atomik yang disebut-sebut dapat menyerupai otak manusia. Meski hingga awal tahun 2010 ini baru diuji coba
pada taraf prototype, teknologi ini menjanjikan lompatan besar bagi teknologi penyimpanan data, bahkan membuka
kemungkinan terciptanya komputer yang bisa berpikir layaknya manusia.
 Konsep dasar Memory Transistor sebenarnya sudah dikemukakan sejak tahun 1971 oleh peneliti dari University of
Berkeley bernama Leon O. Chua. Namun baru tahun 2008 teknologi tersebut dikembangkan lagi di laboratorium
penelitian Hewlett Packard.
 Memory Transistor bekerja dengan cara menerapkan arus listrik untuk memindahkan posisi atom pada sebuah lapisan
film titanium dioksida super tipis. Perpindahan atom tersebut, meski hanya pada skala nanometer, akan mengubah
tahanan atau resistansi dari media tersebut. Perubahan resistensi itulah yang dapat menghasilkan pola digital 0 atau 1
(on atau off) maupun pola analog untuk membentuk komponen penyimpanan maupun pengolahan data.
 Ada banyak kelebihan Memory Transistor dibanding teknologi penyimpanan digital masa kini, seperti flash memory, yaitu:
 Pertama, perpindahan atom tetap bertahan meski tidak ada lagi arus listrik, sehingga membuka kemungkinan
dibuatnya peralatan irit daya.
 Kedua, ukuran per unit sangat kecil, yaitu hanya sekitar 3 nanometer, jauh lebih kecil jika dibanding flash memory yang
berukuran 30 – 40 nanometer, sehingga dengan ukuran yang sama, media ini mampu menampung data jauh lebih
banyak.
 Dari sisi performa pun, Memory Transistor hampir menyamai flash memory. Tim peneliti berhasil mengembangkan media
ini hingga memiliki kecepatan switching on-off setara dengan transistor silikon konvensional. Disamping itu media ini
juga memiliki daya tahan untuk ditulis-baca sebanyak ratusan ribu kali.
 Salah satu hal yang utama bahwa Memory Transistor memiliki scaling yang sangat baik, sehingga lebih fleksibel untuk
dikembangkan pada masa mendatang. Pada tahun 2013 diharapkan media ini dapat menjadi produk final dan dijual ke
pasaran dengan kemampuan penyimpanan sebesar 20 GB per cm2. Namun mimpi besar para peneliti di Hewlett
Packard adalah mengembangkan media tersebut sedemikian rupa sehingga dapat berpikir layaknya manusia.

 VRAM adalah memori komputer yang digunakan untuk
menyimpan data gambar yang ditampilkan di monitor
komputer, yang bertindak sebagai buffer antara CPU dan
kartu grafis. Bila ada gambar yang akan ditampilkan pada
layar, gambar yang pertama dibaca oleh prosesor dan
kemudian ditulis dengan VRAM. Data tersebut kemudian
diubah oleh RAM digital-ke-analog converter (RAMDAC)
menjadi sinyal analog yang dikirim ke layar. seluruh proses
yang terjadi begitu cepat yang tidak dapat ditangkap oleh
penglihatan manusia. Tidak seperti kebanyakan sistem
RAM, VRAM adalah chip dual-porting, yang berarti bahwa
saat layar membaca dari VRAM untuk memperbarui
gambar yang sedang ditampilkan, maka prosesor yang baru
menulis gambar dengan VRAM; hal ini mencegah tampilan
dari kerlip antara redrawing tampilan.

 Synchronous Graphics RAM (SGRAM)
 SGRAM adalah jenis RAM yang tersinkronisasi. Ini berarti data dapat
diubah dalam satu operasi daripada sebagai urutan membaca, menulis,
dan memperbarui operasi. Hal ini memungkinkan latar belakang, depan,
dan gambar yang akan mengisi layar dengan lebih efisien.
 Rambus Dynamic RAM (RDRAM)
 Perangkat ini dirancang oleh Rambus dan termasuk milik Rambus. Video
editing pro chip ini dioptimalkan untuk streaming video.
 Window RAM (WRAM) WRAM bekerja secara dual-porting, artinya
memiliki bandwidth sekitar 25% lebih banyak daripada VRAM standar,
yang bertujuan untuk mengurangi biaya.
 Multibank Dynamic RAM (MDRAM)
 Ini juga merupakan VRAM kinerja tinggi, dikembangkan oleh MoSys
yang membagi memori menjadi bagian-bagian sebesar 32 KB yang dapat
diakses secara individual. Hal ini membuat transfer memori lebih efisien
dan meningkatkan kinerja secara keseluruhan. Keuntungan lain dari
MDRAM adalah dapat diproduksi dengan jumlah memori yang tepat
untuk suatu resolusi, sehingga lebih murah jika dibuat secara massal
dibanding dengan jenis VRAM lainnya.

 Manajemen memori DOS merupakan
mekanisme pengaturan memori pada sistem
operasi DOS. Sistem operasi berjalan dalam
modus real dengan arsitektur berbasis
pprosesor intel x86. Dalam modus real, hanya
20-bit pertama dari bus alamat yang akan
digunakan oleh sistem operasi untuk
mengakses memori, sehingga menjadikan
jumlah memori yang dapat diakses hanya
mencapai 220=1048576 bytes (1 MB) saja, dari
yang seharusnya 32-bit/40-bit pada prosesor-
prosesor modern.

 DOS akan membagi area memori yang hanya 1 MB tersebut menjadi dua buah ruang alamat, yakni sebagai
berikut:
 Conventional Memory (memori konvensional)
 Upper Memory, atau Upper Memory Block, atau High Memory
 Jika manajer memori diinstalasikan di dalam CONFIG.SYS (sebagai contoh, saat HIMEM.SYS dan
EMM386.EXE diinstalasikan), maka jumlah ruang alamat pun dapat bertambah. Selain duajenis di atas, DOS
juga menawarkan dua jenis memori lagi, yakni:
 Extended Memory
 Expanded Memory
 Conventional Memory
 Ruang alamat ini merupakan ruang alamat yang digunakan oleh program agar dapat dieksekusi.
Ukurannya hanya 640 Kilobytes saja, yang diambil dari ruang alamat 1 MB pertama. Semua program
komputer yang berjalan (baik itu berjalan di latar depan atau latar belakang) menggunakan ruang area ini.
 Upper Memory
 Upper memory adalah ruang alamat yang dapat digunakan untuk tujuan khusus, seperti halnya untuk
mengatur memori video. Ukurannya adalah sisa dari 1 MB memori pertama yang tidak digunakan oleh
conventional memory, yakni 384 KB.
 Extended Memory
 Extended memory adalah memori tambahan setelah 1 Megabyte pertama di mana kombinasi antara upper
memory block dan conventional memory berakhir. Pengguna dapat menambahkan banyak memori ke
sebuah komputer, tapi MS-DOS tidak akan menggunakannya, kecuali beberapa program yang didesain
agar dapat mengakses ruang alamat Extended memory, seperti Windows.
 Extended memory membutuhkan sebuah driver untuk dapat digunakan, yang disebut sebagai Extended
Memory Manager, seperti halnya HIMEM.SYS. Manajer-manajer memori tersebut akan mengatur ruang
alamat memori ini agar dapat digunakan oleh aplikasi yang membutuhkannya, selain tentunya mencegah
agar dua aplikasi tidak menggunakan alamat memori yang sama pada satu waktu (yang dapat
menyebabkan terjadinya crash/tabrakan antara dua aplikasi).
 Expanded Memory
 Expanded Memory merupakan sebuah jenis memori yang, seperti halnya Extended memory, dapat
ditambahkan ke dalam komputer IBM PC. Penggunaanya didefinisikan di dalam spesifikasi EMS
(Expanded Memory Specification). Perbedaannya terletak pada ukurannya, di mana Expanded Memory
dibatasi ukurannya hingga 8 MB saja (spesifikasi EMS versi 3.2) atau 32 MB (Spesifikasi EMS versi 4.0).
 Sama seperti halnya Extended memory yang tidak dapat diakses oleh program DOS. Agar dapat diakses,
sebuah perangkat mutlak dibutuhkan, yang disebut dengan Expanded Memory Manager seperti halnya
EMM386.EXE, yang dapat memetakan beberapa blok (disebut sebagai page) dari expanded memory ke
dalam frame yang berada di dalam conventional memory (yang tentunya dapat diakses).

 DOS mengalamati memori dengan sebuah cara yang disebut dengan segmentation (segmentasi).
Dalam segmentasi, ruang alamat memori akan dibagi ke dalam beberapa bagian yang disebut dengan
segmen. Untuk mengalamati sebuah lokasi yang diperlukan, sebuah program harus menentukan
alamat mutlak (absolute address) dengan format xxxx:yyyy di mana xxxx adalah alamat segmen dan
yyyy merupakan alamat offset (ofset merupakan alamat lokasi ke berapa dari segmen tersebut yang
dimulai dari permulaan segmen). Kedua bilangan tersebut direpresentasikan dalam bilangan
heksadesimal. Nilai absolute address dapat dihitung dengan menggunakan perhitungan sederhana:
dengan melakukan pemangkatan dengan bilangan 16 (karena memang basis yang digunakan adalah
basis 16/heksadesimal) dari segmen dan menjumlahkannya dengan alamat offset. Melakukan
pemangkatan alamat segmen dapat dengan mudah dilakukan, yaitu dengan menambahkan angka 0
(nol) di samping angka segmen, sehingga yang tadinya hanya berjumlah empat digit akan bernilai
lima digit. Hasil dari pemangkatan ini ditambahkan dengan alamat offset, dan jadilah alamat mutlak
sebuah memori.
 Karena dalam real mode, memori komputer hanya dapat diakses hingga 1 MB saja, maka alamat
segmen pun dibuat sedemikian rupa. DOS akan membagi 1 MB alamat ke dalam 16 segmen
berukuran 65536 bita (64K), yang diberi alamat dari 0x0000 hingga 0x10000. Memori konvensional
dialamatkan oleh DOS pada alamat segmen 0x0000 hingga 0xA000 (10 segmen); Upper memory
dialamatkan oleh DOS pada alamat segmen 0xA000 hingga 0x10000 (6 segmen). Beberapa segmen di
dalam upper memory dialokasikan untuk beberapa keperluan (tapi tidak harus begitu), yakni segmen
0xA000 dan 0xB000 disediakan untuk Video Memory; segmen 0xC000 dan 0xD000 dialokasikan untuk
pengendali cakram (seperti SCSI) dan beberapa kartu lainnya; sementara segmen 0xE000 dan 0xF000
dialokasikan untuk ROM BIOS. Alokasi segmen-segmen dalam upper memory tersebut hanyalah
sebuah panduan umum, dan tidak berlaku dalam setiap kasus.

 Memori (atau lebih tepat disebut memori fisik) merupakan istilah generik yang
merujuk pada media penyimpanan data sementara pada komputer. Setiap program dan
data yang sedang diproses oleh prosesor akan disimpan di dalam memori fisik. Data
yang disimpan dalam memori fisik bersifat sementara, karena data yang disimpan di
dalamnya akan tersimpan selama komputer tersebut masih dialiri daya (dengan kata
lain, komputer itu masih hidup). Ketika komputer itu direset atau dimatikan, data yang
disimpan dalam memori fisik akan hilang. Oleh karena itulah, sebelum mematikan
komputer, semua data yang belum disimpan ke dalam media penyimpanan permanen
(umumnya berbasis disk, semacam hard disk atau floppy disk), sehingga data tersebut
dapat dibuka kembali di lain kesempatan. Memori fisik umumnya diimplementasikan
dalam bentuk Random Access Memory (RAM), yang bersifat dinamis (DRAM).
Mengapa disebut Random Access, adalah karena akses terhadap lokasi-lokasi di
dalamnya dapat dilakukan secara acak (random), bukan secara berurutan (sekuensial).
Meskipun demikian, kata random access dalam RAM ini sering menjadi salah kaprah.
Sebagai contoh, memori yang hanya dapat dibaca (ROM), juga dapat diakses secara
random, tetapi ia dibedakan dengan RAM karena ROM dapat menyimpan data tanpa
kebutuhan daya dan tidak dapat ditulisi sewaktu-waktu. Selain itu, hard disk yang juga
merupakan salah satu media penyimpanan juga dapat diakses secara acak, tapi ia tidak
digolongkan ke dalam Random Access Memory.

 Komponen utama dalam sistem komputer adalah Arithmetic and Logic
Unit (ALU), Control Circuitry, Storage Space dan piranti Input/Output.
Tanpa memori, komputer hanya berfungsi sebagai piranti pemroses
sinyal digital saja, contohnya kalkulator atau media player. Kemampuan
memori untuk menyimpan data, instruksi dan informasi-lah yang
membuat komputer dapat disebut sebagai komputer multi-fungsi
(general-purpose). Komputer merupakan piranti digital, maka informasi
disajikan dengan sistem bilangan biner (binary). Teks, angka, gambar,
suara dan video dikonversikan menjadi sekumpulan bilangan biner
(binary digit atau disingkat bit). Sekumpulan bilangan biner dikenal
dengan istilah BYTE, dimana : 1 bita = 8 bit
 1 bit = 1 karakter
 1 kilobita = 1024 bita
 bps = bir per second 1 kbps = 1000 bps 1 mbps = 1.000.000 bps
 Semakin besar ukuran memorinya maka semakin banyak pula informasi
yang dapat disimpan di dalam komputer (media penyimpanan).

 Beberapa jenis memori yang banyak digunakan adalah
sebagai berikut:
 Register prosesor
 RAM atau Random Access Memory
 Cache Memory (SRAM) (Static RAM)
 Memori fisik (DRAM) (Dynamic RAM)
 Perangkat penyimpanan berbasis disk magnetis
 Perangkat penyimpanan berbasis disk optik
 Memori yang hanya dapat dibaca atau ROM (Read Only
Memory)
 Flash Memory
 Punched Card (kuno)
 CD atau Compact Disk
 DVD

 Dalam pembicaraan mengenai arsitektur
komputer seperti arsitektur von Neumann,
misalnya, kapasitas dan kecepatan memori
dibedakan dengan menggunakan hierarki
memori. Hierarki ini disusun dari jenis memori
yang paling cepat hingga yang paling lambat;
disusun dari yang paling kecil kapasitasnya
hingga paling besar kapasitasnya; dan
diurutkan dari harga tiap bit memori-nya
mulai dari yang paling tinggi (mahal) hingga
yang paling rendah (murah).

 Disk Operating System (disingkat DOS) adalah keluarga sistem operasi yang
digunakan di komputer pribadi. Sekarang, istilah DOS menjadi istilah generik bagi
setiap sistem operasi yang dimuat dari perangkat penyimpanan berupa disk saat sistem
komputer dinyalakan.
 Keluarga DOS terbagi menjadi beberapa kelas, yakni:
 MS-DOS (Microsoft Disk Operating System), termasuk di antaranya adalah Tandy DOS,
Compaq DOS, Q-DOS (Quick and Dirty Operating System) dan beberapa klon dari sistem
operasi MS-DOS yang dijual kepada para pembuat sistem komputer IBM
PC/Compatible.
 IBM PC-DOS (International Business Machine Personal Computer Disk Operating
System), yang meskipun masih buatan Microsoft, diubah sedikit-sedikit untuk dapat
digunakan oleh komputer IBM PC.
 DR-DOS (Digital Research Disk Operating System), yang dibuat oleh pembuat sistem
operasi CP/M, Gary Kildall.
 Novell Personal Netware, merupakan versi DR-DOS yang dijual kepada Novell karena
perusahaan yang menaungi CP/M mengalami kebangkrutan (Novell mengakuisisi
Digital Research Incorporated).
 Caldera DOS, merupakan versi Novell Personal Netware yang dijual kepada Caldera
Corporation.
 FreeDOS, merupakan versi DOS yang dibangun dari sisa-sisa pengembangan Caldera
DOS, yang dikembangkan oleh komunitas open source.

 Sistem operasi ini merupakan sistem operasi yang
menggunakan antarmuka dengan pengguna berbasis
teks (text-mode user interface), dengan tanda kesiapan
menerima perintah dari pengguna yang disebut
dengan prompt. Prompt default yang digunakan dalam
DOS adalah nama path ditambah dengan tanda lebih
besar (>), seperti C:>, C:DOS dan lain-lain.
Pengguna juga dapat menggunakan simbol prompt
lainnya dengan menggunakan perintah PROMPT.
 Sistem operasi ini juga bersifat single-tasking (hanya
dapat menjalankan satu program pada satu waktu
saja), menjalankan prosesor pada modus real (real
mode), dan hanya dapat mendukung satu pengguna
dalam satu waktu (single user).

 DOS awalnya hanya dapat mengakses
maksimum 1 MB memori. Karena arsitektur
komputer, hanya 640 KB yang dapat
digunakan dan 384 KB digunakan untuk
keperluan lain.

 MS-DOS, singkatan dari Microsoft Disk Operating System,
adalah sebuah sistem operasi yang sangat banyak digunakan oleh
komputer IBM-PC atau yang kompatibel dengannya. Microsoft
membuat MS-DOS sebagai sebuah sistem operasi mainstream,
sebelum pada akhirnya menghentikan dukungan MS-DOS secara
perlahan ketika mereka membuat sebuah sistem operasi berbasis
antarmuka grafis (dikenal juga dengan sebutan GUI) untuk pasar
mainstream, yang disebut sebagai Microsoft Windows.
 MS-DOS dirilis pertama kali pada tahun 1981, dan seiring dengan
waktu, Microsoft pun meluncurkan versi yang lebih baru dari MS-
DOS. Tidak kurang hingga delapan kali Microsoft meluncurkan
versi-versi baru MS-DOS dari tahun 1981 hingga Microsoft
menghentikan dukungan MS-DOS pada tahun 2000. MS-DOS
merupakan salah satu kunci keberhasilan Microsoft dalam
memproduksi perangkat lunak, dari sebuah perusahaan kecil
pembuat bahasa pemrograman saat didirikan hingga menjadi
sebuah perusahaan perangkat lunak yang seolah menguasai
dunia.

 MS-DOS sebenarnya dibuat oleh sebuah perusahaan pembuat komputer bernama Seattle Computer Products (SCP)
yang dikepalai oleh Tim Patterson--yang belakangan direkrut oleh Microsoft untuk mengembangkan DOS--pada
tahun 1980 sebagai sebuah perangkat lunak sistem operasi dengan nama Q-DOS (singkatan dari Quick and Dirty
Operating System), yang selanjutnya diubah namanya menjadi 86-DOS, karena Q-DOS didesain agar dapat
berjalan pada komputer dengan prosesor Intel 8086. Microsoft pun membeli lisensinya dengn harga 50.000 dolar
Amerika dari SCP, lalu mengubah namanya menjadi MS-DOS. Selanjutnya, saat IBM hendak meluncurkan
komputer pribadi yang disebut dengan IBM PC, Microsoft pun menjual lisensi MS-DOS kepada IBM.
 Pengembangan
 IBM dan Microsoft selanjutnya merilis versi-versi DOS; di mana versi IBM yang langsung dibundel dengan
komputer IBM PC disebut dengan "IBM PC-DOS" (singkatan dari International Business Machine Personal Computer
Disk Operating System). Pada awalnya, IBM hanya menggunakan apa yang layak digunakan dari MS-DOS yang
dirilis oleh Microsoft, seperti program-programnya atau utilitas yang disertakannya. Karena itulah, versi IBM
selalu dirilis lebih lambat dibandingkan dengan versi MS-DOS. Tapi, MS-DOS versi 4.0 adalah versi MS-DOS
pertama yang benar-benar sama seperti IBM PC-DOS, karena Microsoft sedang berkonsenstrasi untuk
mengembangkan sebuah sistem operasi penerus DOS, yang disebut dengan OS/2.
 Microsoft, ketika melisensikan DOS kepada IBM, menandatangani perjanjian lisensi yang salah satu poinnya
mengandung bahwa Microsoft boleh melisensikan MS-DOS kepada perusahaan selain IBM, dan para perusahaan
tersebut dipersilakan mengubah nama MS-DOS menjadi nama yang mereka gunakan (contoh: TandyDOS,
Compaq DOS, dan lainnya). Kebanyakan versi-versi tersebut tentu saja sama dengan versi yang telah
dikembangkan oleh Microsoft dengan MS-DOS-nya, tapi Microsoft mulai mencabut perjanjian lisensinya sehingga
para perusahaan lain harus menggunakan nama MS-DOS, bukannya nama yang telah dikustomisasi sebelumnya.
Hanya IBM yang diberikan keleluasaan untuk terus menggunakan nama IBM PC-DOS, bukannya MS-DOS.
 MS-DOS pun berkembang cukup cepat, dengan fitur-fitur signifikan yang diambil dari beberapa sistem operasi
lainnya seperti Microsoft Xenix--salah satu varian sistem operasi UNIX yang dikembangkan oleh Microsoft--dan
DR-DOS milik Digital Research, serta produk-produk utilitas lainnya seperti Norton Utilities dari Symantec
Corporation (produk yang diadopsi seperti Microsoft Disk Defragmenter), PC-Tools dari Central Points (produk
yang diadopsi seperti Microsoft Anti-Virus), manajer memori diperluas atau EMM (Expanded Memory Manager)
QEMM dari Quarterdeck (produk yang diadopsi seperti EMM386), kompresi disk (atau disk compression)
DriveSpace dari Stac Electronics, dan masih banyak produk yang diadopsi lainnya.
 Ketika Intel Corporation memperkenalkan mikroprosesor baru yang disebut dengan Intel 80286, Microsoft dan
IBM memulai proyek sistem operasi baru pengganti DOS yang disebut dengan OS/2, yang pada dasarnya adalah
versi MS-DOS yang berjalan dalam modus terproteksi (protected mode). Tapi, Microsoft meninggalkan proyek OS/2
tersebut untuk memfokuskan diri pada pengembangan Microsoft Windows dan Microsoft Windows NT. Digital
Research membuat sebuah antarmuka grafis yang disebut dengan GEM, tapi sangat kurang populer pada
komputer IBM PC atau kompatibel. GEM ternyata mendapat pasarnya pada mesin komputer ATARI ST, tapi
akhirnya disalip lagi oleh Microsoft dengan versi Windows 3.0.

 MS-DOS versi 1.xx
 Ini adalah versi awal di mana MS-DOS pertama kali diluncurkan oleh Microsoft. Isinya, tentu saja sangat primitif dan hanya berisi
kerangka dasar saja: tidak ada tampilan grafik untuk mengelola berkas, tidak mendukung jaringan. Pokoknya, versi pertama DOS ini
bersih dari embel-embel. Versi pertama dari DOS ini hanya mendukung IBM PC Model 5150 dan semua perangkat keras
pendukungnya, seperti hanya mendukung disket single-side floppy disk dengan ukuran 5½ inci berkapasitas 160K saja.
 Selang kira-kira satu tahun, di mana animo masyarakat akan produk IBM PC, Microsoft pun membuat perbaikan untuk MSDOS, dan
muncullah DOS versi 1.1. Sebenarnya, hal ini diakibatkan oleh IBM yang meluncurkan produk floppy disk drive baru untuk disket
double-side dengan ukuran 5½ inci berkapasitas 320K. Penggunaan double-side bagi floppy disk sangatlah berpengaruh, karena media
penyimpanan tersebut dapat menyimpan dua kali lebih banyak dibandingkan dengan disket floppy single-side. Jangan tertawa melihat
kapasitas disket yang didukung oleh MS-DOS 1.1. Anda tidak akan mendapatkan kapasitas puluhan megabytes ataupun gigabytes.
Bahkan hard disk saja masih jarang ditemui pada microcomputer, dan hanya Apple III yang memilikinya.
 Setelah itu, Microsoft menampakkan diri untuk menjual MS-DOS kepada para kompetitor IBM yang membuat semacam klon IBM PC
5150. Microsoft memberinya versi 1.25. Karena didesain sedemikian rupa dengan menggunakan falsafah open-architecture, tidak seperti
Apple dan Commodore maka klon terhadap IBM PC pun dapat dilakukan. Dan karena itulah IBM PC dan klon IBM PC yang
kompatibel dengan IBM PC sangat sukses di pasaran. Ini merupakan kesuksesan tiga perusahaan: IBM, Intel, dan tentu saja Microsoft.
Hanya saja, memang pasar IBM kala itu digerogoti oleh Compaq, Hewlett-Packard, dan juga Dell Computer Corporation yang
membuat klon IBM PC.
 Pada awal tahun 1983, IBM meluncurkan IBM PC XT (Extended Technology), sebagai perbaikan dari versi IBM PC 5150. IBM PC XT
dilengkapi dengan sebuah hard disk 10M, antarmuka masukan/keluaran berjenis serial (RS-232 atau lebih dikenal dengan antarmuka
COM), RAM dengan kapasitas 128K, sebuah floppy disk drive double-side 360K dan tiga buah slot ekspansi. Tentu saja, penggunaan
beberapa perangkat keras baru seperti hard disk, dan disket drive berkapasitas 360K (40K lebih tinggi dari pada versi double-side pada
IBM PC 5150) membutuhkan sebuah sistem operasi, dan Microsoft tidak mengecewakan IBM. Mereka dengan sigap dan cepat merilis
MS-DOS versi 2.0. Akhirnya IBM PC XT dibundel dengan IBM PC-DOS 2.0.
 MS-DOS versi 2.0 memiliki banyak sekali perbaikan dari MS-DOS 1.1 yang ditujukan untuk komputer IBM PC 5150. Di antaranya
adalah dukungan untuk penggunaan struktur direktori yang hierarkis (bercabang) seperti layaknya sebuah pohon yang memiliki akar
(root) dan cabang (branch). Selain itu, MS-DOS 2.0 juga mendukung berbagai macam fungsi yang diadopsi dari UNIX, seperti halnya
penggunaan I/O redirection (>, >>, <, <<) dan print spooler. Fitur print spooler adalah fitur yang dapat menyimpan berkas yang akan
dicetak dalam sebuah memori penyangga sehingga berkas yang akan dicetak tidak langsung dicetak, melainkan disimpan terlebih
dahulu. Tujuannya adalah agar proses pencetakan dapat berlangsung secara lebih cepat, dan pengguna tidak harus direpotkan untuk
mencetak keseluruhan berkas jika kertasnya habis, melainkan hanya membutuhkan kertas baru dan menekan tombol resume untuk
melanjutkan. Sedangkan I/O redirection berfungsi untuk melakukan fungsi input dan output yang dilakukan dari baris perintah. Selain
kedua fitur yang diadopsi dari UNIX, DOS versi 2.0 juga memberikan keleluasaan kepada Anda agar dapat memasang driver untuk
DOS, dengan mengintegrasikannya di dalam berkas konfigurasi CONFIG.SYS.
 Ternyata, komputer IBM PC XT ini sangat sukses: bahkan kesuksesannya mencapai Jepang. Untuk mendukung bahasa Kanji Jepang,
Microsoft memutuskan untuk meluncurkan MS-DOS versi 2.05.
 Pada tahun yang sama, IBM meluncurkan IBM PC Jr. (dibaca: PC Junior). Sayangnya, tidak seperti kakak-kakaknya, IBM PC Jr. gagal di
pasaran. Ketika diluncurkan, IBM PC Jr. memakai IBM PC-DOS 2.1.

 IBM meluncurkan IBM PC-AT (Advanced Technology) pada musim panas 1984. komputer IBM PC AT
menggunakan mikroprosesor Intel 80286 (16-bit) berkecepatan 6MHz, memori RAM berkapasitas
256K, sebuah disket drive 1.2M 5¼ inci, sebuah hard disk 20M, dan kartu video berwarna (standar
CGA). Tentu saja, Microsoft sebagai partner bisnis yang mantap secara sigap mendukung peluncuran
IBM PC-AT dengan juga meluncurkan versi terbaru, MS-DOS 3.0. MS-DOS 3.0 mendukung semua
kemampuan yang dimiliki oleh IBM PC-AT, kecuali multi-tasking yang disediakan oleh prosesor Intel
80286 yang mampu berjalan pada protected mode tentunya.
 DOS 3.0 adalah versi yang dapat mendukung fungsi jaringan, walaupun terbatas pada jaringan
dengan konsep kelompok kerja (workgroup) dan terkoneksi sebagai sebuah klien pada sebuah server.
Pengguna dapat menggunakan teknologi jaringan yang dibuat oleh IBM, Token Ring pada sistem
operasi DOS. DOS 3.0 juga mendukung floppy disk 3½ inci low-density yang berkapasitas 720K,
sedangkan DOS 3.3 mendukung floppy disk 3½ inci high-density yang berkapasitas 1.44M. Dalam DOS
versi 3 juga dapat mendukung partisi pada hard disk yang memiliki kapasitas hingga 32M, 12M lebih
tinggi dibandingkan dengan DOS versi 2.0.
 Pada tahun 1988, sistem operasi dengan tampilan grafis mulai menjamur. Microsoft juga
meluncurkan Windows versi 1.0 pada tahun 1985 dan Windows versi 2.0 pada tahun 1989. Pada DOS
versi 4.0 ini, Microsoft membuat sebuah program shell dengan nama DOS Shell, yang memiliki
tampilan seperti DOS Executive milik Windows versi 1.0. Pada saat itu, ada sebuah program shell
yang juga populer yang berjalan di atas sistem operasi DOS, dengan nama Norton Commander (NC)
yang dibuat oleh Peter Norton. Dengan menggunakan shell, pengguna dapat lebih mudah
mengorganisasikan berkas dan arsip, dan menjalankan program, dalam satu layar saja. Selain itu,
karena mouse dapat mempermudah pengoperasian komputer, DOS Shell juga dapat mendukungnya.
 Versi 4.0 ini merupakan versi yang paling banyak perubahannya. Versi selanjutnya merupakan versi-
versi perbaikan saja, dan berbagai tambahan utilitas.

 IBM memang sudah tidak membuat gebrakan-gebrakan baru dalam industri mikrokomputer, karena pasar yang sebelumnya dikuasai
IBM ini telah dimakan sedikit demi sedikit oleh para kompetitornya, seperti Compaq, Hewlett-Packard, dan juga Dell yang juga
memproduksi mikrokomputer yang kompatibel dengan komputer IBM, karena menggunakan desain yang sama, dan juga
mikroprosesor yang sama yang dibuat oleh Intel Corporation. Di sini yang sukses adalah Intel Corporation, karena mikroprosesor yang
digunakan diproduksi jauh lebih banyak, akibat permintaan yang lebih banyak. Karena komputer tersebut menggunakan
mikroprosesor buatan Intel Corporation, maka yang kedapatan sukses kedua adalah Microsoft dengan DOS-nya. Banyak analis yang
berpendapat bahwa hal ini disebabkan oleh kegagalan IBM ketika mereka menjual IBM PC Jr., dan IBM P/S2 dengan arsitektur Micro-
Channel Architecture (MCA). Bus MCA yang digunakan oleh IBM P/S2 tidak menggunakan konsep open-architecture sebagaimana
bus ISA yang juga dibuat oleh IBM tetapi dengan open-architecture. Selain itu, kartu-kartu ekspansi yang menggunakan bus MCA
memiliki harga relatif lebih mahal dibandingkan bus ISA yang saat itu banyak digunakan dan menjadi sebuah standar, sehingga
memperlambat penyerapannya di pasar mikrokomputer.
 IBM memang gagal memperpanjang umur IBM PC, akan tetapi Microsoft terus mengembangkan DOS dengan meluncurkan MS-DOS
versi 5.0. Versi 5.0 ini dirilis pada tahun 1991, dan memiliki berbagai fitur yang jauh lebih baik, seperti halnya device driver yang dapat
diinstal pada area memori di atas 640K (HMA), dengan menggunakan parameter DEVICEHIGH pada berkas konfigurasi CONFIG.SYS
dan LOADHIGH pada berkas AUTOEXEC.BAT sehingga memperbanyak kemungkinan untuk menjalankan program yang
membutuhkan conventional memory (memori 640K awal yang dimiliki oleh komputer) yang lebih besar.
 Untuk masalah utilitas, Microsoft menambah banyak sekali utilitas dalam DOS versi 5.0 ini. Di antaranya adalah editor berkas teks
ASCII yang bernama MS-DOS Editor (EDIT.COM) dan program bahasa pemrograman QuickBasic (QBASIC.EXE). Utilitas ini
dimaksudkan untuk menggantikan editor yang berorientasi pada "baris per baris", EDLIN.EXE yang ada pada DOS versi 4.0 dan yang
sebelumnya.
 Selain editor berkas teks ASCII, Microsoft juga membuat utilitas untuk membuat makro untuk mempercepat kerja dengan komputer.
Program pembuat makro tersebut dinamakan DOSKEY.COM. Ketika dimuat, DOSKEY dapat membuat makro dan mengeksekusi
makro tersebut. Selain itu, dengan menggunakan DOSKEY dapat mempermudah pengetikan perintah yang sama dengan perintah
sebelumnya sehingga masalah "capek mengetik" perintah yang sama berulang-ulang menjadi jauh lebih simpel dan mudah. Untuk
melakukannya, pengguna dapat menggunakan tombol panah ke atas dan ke bawah. Fitur seperti ini dimiliki oleh Command Prompt
pada Windows 2000/XP.
 Utilitas lainnya yang juga menarik adalah UNFORMAT.EXE dan UNDELETE.EXE. Kedua utilitas tersebut sangat berguna untuk
mengembalikan berkas yang terhapus dan drive yang terformat. Program UNDELETE.EXE mirip seperti halnya Recycle Bin pada
Windows 95 (dan yang seterusnya), hanya saja mereka kelihatan sedikit lebih rumit dibandingkan dengan Recycle Bin yang berjalan
pada Windows. Selain UNDELETE.EXE yang berjalan pada command line, pada DOS versi 5.0 ini juga terdapat utilitas
MWUNDEL.EXE yang berjalan pada Windows versi 3.0, sehingga fitur Recycle Bin juga dapat ditemukan pada Windows 3.0.

 MS-DOS versi 6.0 ini dirilis pada tahun 1993. Versi ini memiliki banyak utilitas tambahan, seperti halnya Antivirus
(MSAV.EXE), Virus Protection (VSAFE.COM) yang diadopsi dari Central Point PC-Tools. Selain itu, ada juga utilitas
untuk melakukan defragmentasi hard disk (DEFRAG.EXE) yang diadopsi dari Symantec Norton Utilities, utilitas untuk
memeriksa hard disk dari kesalahan penempatan berkas dan kerusakan (SCANDISK.EXE) sebagai pengganti
CHKDSK.EXE, dan berbagai perbaikan dari utilitas yang ada sebelumnya.
 Pada MS-DOS versi 6.0 ini juga menyertakan utilitas yang dapat membuat penempatan berkas menjadi lebih efisien
dengan nama DoubleSpace. Akan tetapi, sebuah perusahaan yang memiliki paten tentang hal tersebut menjadi marah
sehingga menuntut Microsoft ke meja hijau. Microsoft pun kalah dan utilitas DoubleSpace pun dicabut dari DOS 6.20.
Akhir tahun 1994, Microsoft merevisi DOS 6.20 dengan utilitas serupa tetapi tidak melanggar paten orang lain dengan
nama DriveSpace. MS-DOS ini adalah MS-DOS versi 6.22.
 MS-DOS versi 7.0 ini dirilis hanya beberapa bulan sebelum Microsoft meluncurkan Windows 95, sebuah versi Windows
yang benar-benar independen dari MS-DOS. Sebenarnya, Windows 95 tidaklah benar-benar 100% bebas dari MS-DOS,
hanya saja memang beberapa fungsionalitas yang sebelumnya ditangani oleh kernel MS-DOS, sekarang ditangani oleh
Windows. Berkas MSDOS.SYS yang pada versi-versi sebelumnya adalah berkas biner (program), sekarang hanya berkas
teks biasa, yang berisi tentang proses booting komputer saja, dan berbagai macam baris berisi “xxx” dengan fungsi yang
tidak jelas.
 Tidak banyak peningkatan yang terjadi pada DOS 7.00 ini karena beberapa fungsi yang telah dipindahkan ke Windows
95. Windows 95 adalah sebuah versi Windows dengan tambahan Win-32 API dan desktop yang didesain ulang.
Windows 95 memiliki pusat kontrol dari tombol Start Menu pada pojok kiri bawah layar monitor Anda. Ketika baru
beredar 2 bulan, konon Microsoft mendapatkan untung sangat besar sekali, karena Windows 95 telah terjual hingga
lebih dari 7 juta kopi.
 Ketika Microsoft meluncurkan Windows 98, Microsoft juga merevisi DOS menjadi versi 7.10 dengan dukungan untuk
sistem berkas FAT32 yang jauh lebih efisien daripada sistem berkas FAT16. Fungsionalitas yang dimiliki MS-DOS 7.10
pun banyak dipangkas. Hasilnya, pada akhir tahun 1999, Microsoft meluncurkan versi Windows baru, dengan nama
kode Georgia (Windows Millennium Edition) yang benar-benar tanpa DOS!
 Sebenarnya, sistem operasi yang benar-benar tanpa DOS pernah dibuat oleh Microsoft sebelumnya dengan Windows
NT, hanya saja Windows NT ditujukan untuk kalangan minicomputer, server jaringan, mainframe, dan juga
workstation. Penggunaannya yang rumit menjadikannya sangat sulit diadopsi oleh para pemula di bidang komputer.

 dir, untuk melihat daftar susunan file dan direktori
 Contoh sintak: dir c:, menampilkan daftar file pada
drive c: del, untuk menghapus satu atau beberapa
file
 Contoh sintak: del file.txt, menghapus file.txt pada
direktori aktif copy, untuk menyalin file dari satu
direktori ke direktori lainnya
 Contoh sintak: copy a:file.txt c:file.txt, menyalin
file.txt dari drive a: ke c: ren, untuk mengganti
nama file
 Contoh sintak: ren file1.txt file2.txt, mengubah
nama file1.txt menjadi file2.txt ver, menampilkan
versi dari MS-DOS

Ver
si
Diluncurkan Program/kemampuan baru
1.00
12 Agustus
1981
EDLIN.COM
EXE2BIN.COM
LINK.EXE
DEBUG.COM
CHKDSK.COM
DISKCOMP.COM
DISKCOPY.COM
COMP.COM
SYS.COM
RAMCLEAR.COM
SETCLOCK.COM
MODE.COM
FORMAT.COM
BASIC.COM
BASICA.COM
LABEL.EXE
Versi pertama dari MS-DOS
Belum mendukung hard disk
Hanya mendukung floppy disk 160K saja.

1.1 Mei 1982 Dukungan double side floppy disk 320K.
1.25 Mei 1982 Rilis pertama untuk klon IBM PC.
2.0 Maret 1983
TREE.COM
MKDIR/MD
CHDIR/CD
RMDIR/RD
MORE.COM
LESS.COM
SORT.COM
ASSIGN.COM
COLOR.COM
GRAPHICS.COM
GRAFTABL.COM
PARK.COM
PRINT.COM
BACKUP.EXE
RESTORE.EXE
Dukungan untuk floppy disk 360K.
Dukungan untuk direktori yang hierarkis.
beberapa fungsi dari sistem operasi UNIX: pipe, I/O redirection, print spooling.
2.05 April 1983 Dukungan huruf kanji (Jepang).
2.10 Oktober 1983
2.11 Maret 1984
3.00 Agustus 1984
FDISK.EXE
FC.EXE
APEND.COM
RECOVER.COM
NLSFUNC.EXE
Pembuatan partisi hard disk hingga 32MB.
Dukungan sistem berkas FAT12.

3.10 November 1984
SUBST.EXE
SELECT.COM
FIND.EXE
SHARE.EXE
REPLACE.EXE
Dukungan jaringan lokal (LAN)
dengan komponen MS-NET.
3.20 Januari 1986
XCOPY.EXE
Dukungan topologi jaringan IBM
Token Ring
Dukungan floppy disk 720K 3.5 inci
3.30 April 1987
FASTOPEN.EXE
FASTHELP.EXE
Dukungan floppy disk 1.44M 3.5 inci
4.00 Juni 1988
MOUSE.COM
HIMEM.SYS
SMARTDRV.EXE
SETVER.EXE
MIRROR.COM
Dukungan untuk Mouse
Dukungan layar grafis (lebih baik
dibanding CGA).
4.01 November 1988 RAMDRIVE.SYS

5.0 Juni 1991
EDIT.COM
QBASIC.EXE
DOSSHELL.EXE
DOSKEY.EXE
UNDELETE.EXE
UNFORMAT.EXE
MWUNDEL.EXE
EXPAND.EXE
Didefinisikannya Upper Memory Block (UMB) agar dapat dipakai oleh driver perangkat dan program yang
bersifat Terminate-and-Stay-Resident (TSR).
6.0 Maret 1993
EMM386.EXE
DBLSPACE.EXE
VSAFE.COM
MSAV.EXE
DEFRAG.EXE
SCANDISK.EXE
Banyak utilitas pendukung untuk mendiagnosa masalah, seperti Antivirus, defragmenter, dan SCANDISK
(pengganti CHKDSK).
6.20 November 1993 Versi 6.0 dikurangi DBLSPACE.EXE, karena masalah paten dengan Stac Technology sebagai pemilik paten.
6.22 Juni 1994
DRVSPACE.EXE sebagai pengganti DBLSPACE.EXE dengan fungsi yang sama.
Merupakan versi terakhir DOS yang bersifat stand-alone.
7.0 April 1995
LOCK.
Merupakan DOS yang diintegrasikan pada Windows 95.
7.10 Agustus 1997
Dukungan untuk sistem berkas FAT32 secara langsung pada kernel.
Diintegrasikan pada Windows 95 OSR 2.0 dan Windows 98.

 Pengertian Memori Tembolok
 Cache berasal dari kata cash. Dari istilah tersebut cache adalah tempat menyembunyikan atau tempat menyimpan
sementara. Sesuai definisi tersebut cache memori adalah tempat menyimpan data sementara. Cara ini dimaksudkan
untuk meningkatkan transfer data dengan menyimpan data yang pernah diakses pada cache tersebut, sehingga apabila
ada data yang ingin diakses adalah data yang sama maka maka akses akan dapat dilakukan lebih cepat.Cache memori ini
adalah memori tipe SDRAM yang memiliki kapasitas terbatas namun memiliki kecepatan yang sangat tinggi dan harga
yang lebih mahal dari memori utama. Cache memori ini terletak antara register dan RAM (memori utama) sehingga
pemrosesan data tidak langsung mengacu pada memori utama.
 Level Memori Tembolok
 Tembolok memori ada tiga level yaitu L1,L2 dan L3. Tembolok memori level 1 (L1) adalah tembolok memori yang
terletak dalam prosesor (cache internal). Tembolok ini memiliki kecepatan akses paling tinggi dan harganya paling
mahal. Ukuran memori berkembang mulai dari 8Kb, 64Kb dan 128Kb.Tembolok level 2 (L2) memiliki kapasitas yang
lebih besar yaitu berkisar antara 256Kb sampai dengan 2Mb. Namun tembolok L2 ini memiliki kecepatan yang lebih
rendah dari tembolok L1. Tembolok L2 terletak terpisah dengan prosesor atau disebut dengan cache eksternal.
Sedangkan tembolok level 3 hanya dimiliki oleh prosesor yang memiliki unit lebih dari satu misalnya dualcore dan
quadcore. Fungsinya adalah untuk mengontrol data yang masuk dari tembolok L2 dari masing-masing inti prosesor.
 Cara Kerja Memori Tembolok
 Jika prosesor membutuhkan suatu data, pertama-tama ia akan mencarinya pada tembolok. Jika data ditemukan,
prosesor akan langsung membacanya dengan delay yang sangat kecil. Tetapi jika data yang dicari tidak
ditemukan,prosesor akan mencarinya pada RAM yang kecepatannya lebih rendah. Pada umumnya, tembolok dapat
menyediakan data yang dibutuhkan oleh prosesor sehingga pengaruh kerja RAM yang lambat dapat dikurangi. Dengan
cara ini maka memory bandwidth akan naik dan kerja prosesor menjadi lebih efisien. Selain itu kapasitas memori cache
yang semakin besar juga akan meningkatkan kecepatan kerja komputer secara keseluruhan.
 Dua jenis tembolok yang sering digunakan dalam dunia komputer adalah memory caching dan disk caching.
Implementasinya dapat berupa sebuah bagian khusus dari memori utama komputer atau sebuah media penyimpanan
data khusus yang berkecepatan tinggi.
 Implementasi memory caching sering disebut sebagai memory cache dan tersusun dari memori komputer jenis SDRAM
yang berkecepatan tinggi. Sedangkan implementasi disk caching menggunakan sebagian dari memori komputer.

 Cache hit, jika data yang diminta oleh unit yang lebih tinggi dan ada dalam cache disebut "hit". Permintaan dapat dilayani
dengan cepat. Maksud urutan unit dari rendah hingga tinggi yaitu: Streamer - Hardisk Memori - Second Level - First level -
CPU cache.
 Cache miss, bila data yang diminta tidak ada dalam cache, harus diambil dari unit dibawahnya yang cukup memakan
waktu. Ini disebut miss (gagal)
 Burst mode, dalam modus cepat ini cache mengambil banyak data sekaligus dari unit dibawahnya. Ia mengambil lebih
dari yang dibutuhkan dengan asumsi, data yang diminta berikutnya letaknya berdekatan.
 LRU (Least Recently Used) adalah algoritma penggantian cache.
 COAST, Cache on the stick adalah bentuk khusus L2, yang dapat diganti-ganti seperti RAM dan ditempatkan pada modul.
 DRAM, memori dinamik (''Dynamic Random Access Memory) adalah bentuk yang paling umum. DRAM hanya
menggunakan sebuah kapasitor untuk menyimpan, sehingga kecil dan murah untuk kapasitas besar. Kekurangannya:
kecepatannya tidak begitu tinggi.
 SRAM, memori statik (Static RAM) ini menggunakan sakelar elektronik (flip-flop) untuk menyimpan. secara teknis flip-
flop pada RAM lebih rumit dari kapasitor pada DRAM. Karena lebih cepat, SRAM biasanya digunakan untuk cache L1
atau L2.
 SDRAM, memori dinamik tersinkronisasi (Synchronous DRAM) merupakan perkembangan lebih lanjut dari DRAM.
Akses pada memori disinkronkan dengan frekuensi sistim prosesor sehingga menghemat waktu. Pada motherboard
modern, SDRAM berfungsi sebagai pengganti langsung DRAM.
 First level cache (L1), ini tingkat cache teratas dalam hirarki, dengan kapasitas memori terkecil, termahal dan tercepat.
 Second level cache (L2), cache level dua ini memiliki kapasitas lebih besar dari L1, tetapi lebih lambat dan murah. Cache L2
masih lebih cepat dibandingkan dengan RAM.
 Write back (WB), cache digunakan tidak hanya saat membaca, tetapi juga dalam proses menulis.
 Write through (WT), mementingkan keamanan: cache hanya digunakan saat membaca, sedangkan untuk menulis
ditunggu hingga memori yang dituju selesai menulis...

 Register prosesor, dalam arsitektur komputer, adalah sejumlah kecil
memori komputer yang bekerja dengan kecepatan sangat tinggi yang
digunakan untuk melakukan eksekusi terhadap program-program
komputer dengan menyediakan akses yang cepat terhadap nilai-nilai
yang umum digunakan. Umumnya nilai-nilai yang umum digunakan
adalah nilai yang sedang dieksekusi dalam waktu tertentu.
 Register prosesor berdiri pada tingkat tertinggi dalam hierarki memori:
ini berarti bahwa kecepatannya adalah yang paling cepat; kapasitasnya
adalah paling kecil; dan harga tiap bitnya adalah paling tinggi. Register
juga digunakan sebagai cara yang paling cepat dalam sistem komputer
untuk melakukan manipulasi data. Register umumnya diukur dengan
satuan bit yang dapat ditampung olehnya, seperti "register 8-bit",
"register 16-bit", "register 32-bit", atau "register 64-bit" dan lain-lain.
 Istilah register saat ini dapat merujuk kepada kumpulan register yang
dapat diindeks secara langsung untuk melakukan input/output terhadap
sebuah instruksi yang didefinisikan oleh set instruksi. untuk istilah ini,
digunakanlah kata "Register Arsitektur". Sebagai contoh set instruksi
Intel x86 mendefinisikan sekumpulan delapan buah register dengan
ukuran 32-bit, tapi CPU yang mengimplementasikan set instruksi x86
dapat mengandung lebih dari delapan register 32-bit.

 Register terbagi menjadi beberapa kelas:
 Register data, yang digunakan untuk menyimpan angka-angka dalam bilangan bulat
(integer).
 Register alamat, yang digunakan untuk menyimpan alamat-alamat memori dan juga
untuk mengakses memori.
 Register general purpose, yang dapat digunakan untuk menyimpan angka dan alamat
secara sekaligus.
 Register floating-point, yang digunakan untuk menyimpan angka-angka bilangan titik
mengambang (floating-point).
 Register konstanta (constant register), yang digunakan untuk menyimpan angka-angka
tetap yang hanya dapat dibaca (bersifat read-only), semacam phi, null, true, false dan
lainnya.
 Register vektor, yang digunakan untuk menyimpan hasil pemrosesan vektor yang
dilakukan oleh prosesor SIMD.
 Register special purpose yang dapat digunakan untuk menyimpan data internal
prosesor, seperti halnya instruction pointer, stack pointer, dan status register.
 Register yang spesifik terhadap model mesin (machine-specific register), dalam beberapa
arsitektur tertentu, digunakan untuk menyimpan data atau pengaturan yang berkaitan
dengan prosesor itu sendiri. Karena arti dari setiap register langsung dimasukkan ke
dalam desain prosesor tertentu saja, mungkin register jenis ini tidak menjadi standar
antara generasi prosesor.

Register Prosesor
4-bit Intel 4004
8-bit Intel 8080
16-bit Intel 8086, Intel 8088, Intel 80286
32-bit
Intel 80386, Intel 80486, Intel Pentium Pro, Intel Pentium, Intel
Pentium 2, Intel Pentium 3, Intel Pentium 4, Intel Celeron, Intel
Xeon, AMD K5, AMD K6, AMD Athlon, AMD Athlon MP, AMD
Athlon XP, AMD Athlon 4, AMD Duron, AMD Sempron
64-bit
Intel Itanium, Intel Itanium 2, Intel Xeon, Intel Core, Intel Core 2,
AMD Athlon 64, AMD Athlon X2, AMD Athlon FX, AMD Turion
64, AMD Turion X2, AMD Sempron

 Cakram flopi (bahasa Inggris: floppy disk), disebut
juga disket adalah sebuah perangkat
penyimpanan data yang terdiri dari sebuah
medium penyimpanan magnetis bulat yang tipis
dan lentur dan dilapisi lapisan plastik berbentuk
persegi atau persegi panjang.[rujukan?]
 Cakram flopi "dibaca" dan "ditulis" menggunakan
kandar cakram flopi (floppy disk drive, FDD).
Kapasitas cakram flopi yang paling umum adalah
1,44 MB (seperti yang tertera pada cakram flopi),
meski kapasitas sebenarnya adalah sekitar 1,38 MB

 Cakram padat (bahasa Inggris: compact disc, disingkat CD)
adalah cakram optik digital yang digunakan untuk
menyimpan data. Sejak diperkenalkan secara resmi pada
tahun 1982, CD memperoleh puncak penjualan pada tahun
2000 yang mencapai 2.445 juta keping.
 Kelemahan dari CD adalah kualitas suara yang dihasilkan
tidak sebagus yang ada di pita kaset yang merupakan suara
standar sinus murni, akan tetapi merupakan trap atau
tangga yang berbentuk sinus dari hasil perubahan sinyal
digital ke sinyal analog. Kelebihan dari CD adalah
minimnya desah seperti yang ditimbulkan kaset. Selain itu,
bentuk CD sangat ringan dan mudah dibawa serta
merupakan media yang tahan lama. CD menawarkan
kapasitas penyimpanan data yang besar serta kapabilitas
produksi yang lebih efisien.

 1970 Philips memulai penelitian mengenai ALP (Audio Long Play), sebuah sistem audio untuk menghadapi
teknologi rekaman vinyl dengan menggunakan teknologi laser. Lou Otters, Direktur teknik dari divisi audio di
Philips, menyarankan agar format fisik ALP harus lebih kecil dari format rekaman Vinyl dan dapat memuat
rekaman musik selama satu jam. Kerja sama antara Sony dan Philips berfokus kepada bagimana membentuk CD
lebih kecil, mereka mempunyai ide untuk membuat CD sanggup memuat quadraphonic Sound tetapi berakibat
ukuran CD membesar menjadi berdiameter 20 cm, rencana itu digagalkan.
 1977 Philips memulai mengambil inisiatif untuk membuat format baru audio, dan banyak nama yang
didiskusikan, seperti Mini Rack, MiniDisc, atau CompactRack, tetapi nama yang diambil adalah Compact Disc
karena mengingatkan kepada kesuksesan Compact Cassette.
 1979 Philips membuat press Conference di Eindhoven, Jerman untuk memamerkan CD dengan kualitas audio
yang sangat baik (High audip quality).Philips berkelana ke Jepang untuk mengadakan perundingan pembuatan
format standar dari keping audio, dan Philips mendapatkan kesepakan dengan Sony. Philips menawarkan durasi
panjang perekaman dan daya tahan terhadap kerusakan cakram seperti goresan halus dan sidik jari, sementara itu
Sony menawarkan metode koreksi kesalahan (error-correction method). Ukuran awal yang ditawarkan Philips
adalah 11,5 cm, tetapi pihak Sony menolaknya dengan alasan bahwa cakram harus mampu merekam keseluruhan
lagu dari Beethoven`s 9th Symphony, oleh karena itu diameter CD naik menjadi 12 cm untuk memuat data ekstra.
 1980: Philips dan Sony memproduksi “Red Book”, yang di dalamnya tercantum standardisasi mengenai Cakram
digital, dari sini mereka mulai bekerja terpisah untuk merancang CD yang akan diproduksi.
 1982: Philips memproduksi pemutar CD pertama kalinya.
 1983: Penerbitan “Yellow Book”. Yang di dalamnya memuat standardisasi dari Compact Disc – Read Only
Memory (CD-ROM), yang menjadi sebuah standar CD berbasis komputer dan hal ini juga digunakan sebagai
standardisasi bagi setiap komputer untuk mampu membaca drive CD-ROM.
 1985: Dire Straits dengan Brother In Arms, menjadi artist yang menjual lebih dari satu juta kopi cakram, dan rekor
ini masih menjadi rekor album CD terlaris.
 1986: Penerbitan “Green Book”, di dalamnya terdapat teknologi CD-Interactive, yang digunakan untuk
mensinkornasikan antara audio dan data di dalam CD-ROM. Yang ditunjukan untuk menampung full motion
video yang dikombinasikan dengan interaktivitas.Perkembangan selanjutnya terciptanya CD-RW, perangkat
cakram padat yang dapat digunakan secara berulang-ulang, perangkat ini mempunyai kemampuan seperti disket
ataupun hard drive, dapat ditulis ulang berkali-kali.
 1998: Empat ratus Miliar CD telah diproduksi.
 2000: Format MP3 Diluncurkan dan mulai memengaruhi penjualan CD
 2008: Penjualan CD menurun 20% dibandingkan penjualan pada tahun 2000.

 CD dibuat dari plastik polikarbonat setebal 1,2 mm dengan berat 15-20 gram. Pembagian
komponen CD dari bagian tengah CD sampai luar adalah : Pusat/ poros CD, daerah
transisi pertama (cincin penjepit), daerah kelm (cincin stacking), Daerah transisi kedua,
daerah informasi dan RIM. Untuk ukuran CD berdiameter 120mm dapat memuat audio
selama 80 menit atau data sebesar 650-870 MB, sedangkan mini cd yang memiliki
diameter mulai dari 60mm sampai dengan 80mm dapat memuat audio selama 24 menit
atau data sebesar 185-210 MB.
 Lapisan tipis aluminium atau yang lebih jarang, lapisan tipis emas digunakan ke
permukaan untuk menimbulkan refleksi, lapisan ini dilindungi oleh suatu lapisan film
pernis yang diputar langsung ke atas lapisan reflektif. Label CD dicetak diatas lapisan
pernis, metode yang digunakan untuk mencetak label adalah metode percetakan umum
atau cetak offset.
 Lapisan tipis aluminium atau, lebih jarang, emas diterapkan ke permukaan sehingga
reflektif. Logam ini dilindungi oleh sebuah film Data di dalam CD disimpan dalam
rangkaian lekukan kecil yang disebut pits, pengkodeaan berlangsung di dalam lintasan
spiral ke luar di lapisan polikarbonat. daerah antara pits dikenal sebagai lands. Setiap pits
memiliki kedalaman sebesar 100 nm dan luas sekitar 500 nm dan bervariasi dari 850 nm
sampai 3,5 μm untuk panjangnya. Jarak antara trakc, antara pits, adalah 1,6 μm. CD d

 CD sebaiknya disimpan di suhu sebesar 10-20 celcius,
hindari CD dari fluktuasi suhu dan kelembapan. Suhu
yang buruk dan lembap dapat menyebabkan CD
melengkung dan berakibat CD tidak dapat digunakan.
CD sebaiknya disimpan di tempat yang gelap, karena
sinar UV akan menyebabkan kandungan alumunium
menjadi gelap dan menyebabkan kesalahan dalam
pembacaan data di CD. CD sebaik disimpan di dalam
kotak penyimpanan CD, setiap kotak penyimpanan
CD hanya berisi satu CD. Jangan menumpuk CD
dalam satu tempat,karena ada kemungkinan untuk
merusak lapisan data CD karena gesekan antara CD.
Jika goresan yang ada sangat besar dan dalam, data
yang ada di CD kemungkinan besar tidak akan bisa
dibaca oleh alat pembaca CD.

 CD memiliki format standar, panduan format standar
ada pada “buku merah” yang diterbitkan oleh Sony
dan Philips. Formatnya adalah dua-channel 16-bit
PCM encoding dengan sampling rate sebesar 44,1 kHz
per Channel. Pemilihan tingkat sampling rate
didasarkan pada kebuuhan untuk reporduksi rentang
frekuensi antara 20 Hz- 20 Khz Dalil sampling
Nyquist-Shannon menyatakan bahwa tingkat sampling
lebih ari dua kali frekuensi maksimun dari sinyal yang akan
direkam. Sehingga perekam di CD membutuhkan
minimal 40 kHz. Pemilihan tingkat sampling 44,1 kHz
berdasarkan metode konversi suara digital ke
penyimpanan sinyal analog video untuk disimpan di
U-matic video tape.

 Buku Merah audio hanya memuat sedikit mengenai anti
penyalinan CD, di dalamnya juga tidak dimasukan
mengenai mekanisme anti penyalinan. Pada awal 2002,
dilakukan upaya perusahaan rekaman untuk melindungi
CD dari penyalinan data. CD ini tidak dapat dengan mudah
disalin atau digandakan, di rusak ataupun dikonversi
kedalam MP3. Salah satu kelemahan utama adalah CD anti-
penyalinan biasanya tidak dapat digunakan atau dibaca
oleh peralatan CD-ROM komputer ataupun pemutar CD
biasa yang menggunakan mekanisme CD-ROM. Philips
menyatakan bahwa CD anti-penyalinan tidak berhak
menggunakan label compact disc digital audio karena
melanggar spesifikasi yang ada di buku merah. Banyak
sistem anti-penyalinan ini dilawan oleh konsumen CD
dengan menggunakan perangkat lunak di Internet yang
tersedia secara gratis.

 Laserdisc
 Compact disc/CD-ROM: CD-R, CD-RW
 MiniDisc
 DVD: DVD-R, DVD-D, DVD-R DL, DVD+R,
DVD+R DL, DVD-RW, DVD+RW,
DVD-RW DL, DVD+RW DL, DVD-RAM
 Blu-ray Disc: BD-R, BD-RE
 HD DVD: HD DVD-R: HD DVD-RAM
 UDO
 UMD
 Holographic data storage
 3D optical data storage

Jenis media Cakram optik
Penyandian Bermacam-macam
Kapasitas
Mulai dari 700 MiB (hingga audio 80
menit)
Mekanisme baca
780 nm panjang gelombang
(inframerah dan tepi merah) laser
semikonduktor, 1200 Kib/s (1×)
Mekanisme tulis 1200 Kib/s (1×)
Pengembang Philips, Sony
Penggunaan Penyimpanan data, audio, dan video.

 CD-ROM (dieja /sidirɒm/, merupakan akronim
dari compact disc read-only memory, bahasa
Indonesia: CD Memori Baca-Saja) adalah sebuah
cakram padat dari jenis cakram optik (optical disc)
yang dapat menyimpan data. Ukuran data yang
dapat disimpan saat ini bisa mencapai 700MB atau
700 juta bita.
 CD-ROM bersifat "baca-saja" (hanya dapat dibaca,
dan tidak dapat ditulisi). Untuk dapat membaca isi
CD-ROM, alat utama yang diperlukan adalah
kandar CD. Perkembangan CD-ROM terkini
memungkinkan CD dapat ditulisi berulang kali
(Re-Write/RW) yang lebih dikenal dengan nama
CD-RW.

 Catatan: Nilai megabita (MB) dan menit adalah tepat.
 Nila MiB adalah Mega biner, Bita atau Mebi Bita (1 MiB = 2 20 = 1.048.576)
Jenis Sektor
Data maksimum Audio maksimum
Jangka
waktu
akses
(MB) (MiB) (MB) (MiB) (menit)
8 cm 94.500 193,536 ≈ 184,6 222,264 ≈ 212,0 21
283.500 580,608 ≈ 553,7 666,792 ≈ 635,9 63
650 MB 333.000 681,984 ≈ 650,3 783,216 ≈ 746,9 74
700 MB 360.000 737,280 ≈ 703,1 846,720 ≈ 807,4 80
405.000 829,440 ≈ 791,0 952,560 ≈ 908,4 90
445.500 912,384 ≈ 870,1 1.047,816 ≈ 999,3 99

Kecepatan Transfer Megabita/detik Megabit/detik Megabit/detik
1x 0.15 1.2 1.2288
2x 0.3 2.4 2.4576
4x 0.6 4.8 4.9152
8x 1.2 9.6 9.8304
10x 1.5 12.0 12.2880
12x 1.8 14.4 14.7456
20x 3.0 24.0 24.5760
32x 4.8 38.4 39.3216
36x 5.4 43.2 44.2368
40x 6.0 48.0 49.1520
48x 7.2 57.6 58.9824
50x 7.5 60.0 61.4400
52x 7.8 62.4 63.8976

 Cakram keras (bahasa Inggris: harddisk atau harddisk drive disingkat HDD atau hard
drive disingkat HD) adalah sebuah komponen perangkat keras yang menyimpan data
sekunder dan berisi piringan magnetis. Cakram keras diciptakan pertama kali oleh
insinyur IBM, Reynold Johnson pada tahun 1956. Cakram keras pertama tersebut terdiri
dari 50 piringan berukuran 2 kaki (0,6 meter) dengan kecepatan rotasinya mencapai
1.200 rpm (rotation per minute) dengan kapasitas penyimpanan 4,4 MB. Cakram keras
zaman sekarang sudah ada yang hanya selebar 0,6 cm dengan kapasitas 750 GB.
Kapasitas terbesar cakram keras saat ini mencapai 3 TB dengan ukuran standar 3,5 inci.
 Data yang disimpan dalam cakram keras tidak akan hilang ketika tidak diberi tegangan
listrik (non-volatile). Dalam sebuah cakram keras, biasanya terdapat lebih dari satu
piringan untuk memperbesar kapasitas data yang dapat ditampung.
 Dalam perkembangannya kini cakram keras secara fisik menjadi semakin tipis dan kecil
namun memiliki daya tampung data yang sangat besar. Cakram keras kini juga tidak
hanya dapat terpasang di dalam perangkat (internal) tetapi juga dapat dipasang di luar
perangkat (eksternal) dengan menggunakan kabel USB ataupun FireWire.
 Karena sifatnya yang rapuh dan tidak tahan guncangan, cakram keras bisa
dikategorikan sebagai barang pecah belah.

 Cakram keras ditemukan pada tahun 1956 sebagai media penyimpan data untuk perangkat pengolah transaksi IBM dan dibuat untuk
penggunaan umum pada komputer mainframe maupun komputer mini. IBM 350 RAMAC adalah cakram keras pertama yang
memiliki ukuran sebesar 2 kali lemari pendingin dan mampu menyimpan 5 juta 6-bit karakter (atau sama dengan 3,75 juta 8-bit bytes)
dalam 50 cakram bertumpuk.
 Pada tahun 1961 IBM memperkenalkan cakram keras model 1311 yang berukuran sebesar mesin cuci dan menyimpan 2 juta karakter
pada sebuah paket cakram mudah bongkar. Pengguna dapat membeli paket tambahan dan menggantinya apabila diperlukan
sebagaimana halnya pita magnetik. Paket cakram mudah bongkar model selanjutnya menjadi keharusan dalam kebanyakan instalasi
komputer dan mencapai kapasitas 300 megabytes pada awal tahun 1980an.
 Beberapa cakram keras kinerja tinggi seperti IBM 2305 dibuat dengan satu pembaca-tulis (read and write head) di tiap alurnya untuk
mengurangi kehilangan waktu dari pergerakan pembaca. Sistem pembaca-tulis tetap atau pembaca-tulis tiap alur ini harganya sangat
mahal dan tidak diproduksi lagi.
 Pada tahun 1973, IBM memperkenalkan cakram keras jenis baru dengan kode "Winchester". Perbedaan pokok dari jenis ini, pembaca-
tulis tidak sepenuhnya diam di susunan plat ketika cakram keras mati. Pembaca-tulis diletakan di tempat khusus pada permukaan
cakram saat tidak berputar dan kembali ke posisi kerja saat cakram keras dihidupkan lagi. Ini lumayan banyak mengurangi biaya
produksi motor penggerak lengan (actuator) mekanis pembaca-tulis, namun membatasi penggantian cakram seperti pada paket cakram
model sebelumnya. Bahkan, model pertama dari cakram berteknologi Winchester ini memiliki fasilitas modul cakram mudah bongkar,
termasuk paket cakram dan perakitan pembaca-tulis, meninggalkan motor penggerak pengan dalam cakram saat pemindahan. Di
kemudian hari cakram Winchester tidak dipergunakan lagi dan kembali ke sistem plat cakram yang tidak mudah bongkar.
 Seperti paket cakram mudah bongkar pertama, cakram Winchester jenis pertama menggunakan plat cakram berdiameter 14" atau
360 mm. Kemudian, desainer mencoba memperkecil ukuran plat untuk menambah keuntungan. Cakram tetap dibuat menggunakan
plat berukuran 8" sehingga cakram keras bisa berukuran 5 1/4" atau 130 mm dan dapat dipasang pada dudukan pembaca disket. Yang
terakhir ini ditujukan untuk pasar komputer pribadi (PC)
 Awal tahun 1980an, cakram keras termasuk barang langka dan dianggap perangkat tambahan yang sangat mahal pada komputer
pribadi. Namun pada akhir 1980an, harganya bisa ditekan sehingga bisa menjadi perlengkapan standar pada komputer pribadi
berharga murah.
 Awal tahun 1980an kebanyakan cakram keras dipakai pengguna akhir komputer pribadi sebagai perangkat luar untuk tambahan
subsistem. Subsistem ini tidak dijual atas nama pabrik cakram melainkan atas nama produsen subsistem semacam Corvus System atau
Tallgrass Technologies. Bisa juga atas nama pabrikan personal komputer misalnya Apple ProFile. IBM PC/XT pada tahun 1983 sudah
menyertakan cakram keras internal berukuran 10MB dan tak lama kemudian cakram keras internal berkembang pada komputer
pribadi
 Cakram keras luar tetap populer lebih lama pada Apple Macintosh. Setiap Mac buatan tahun 1986 sampai 1998 memiliki sebuah port
SCSI di bagian belakang supaya penambahan cakram luar lebih mudah. Masalahnya Compact Mac tidak mungkin dipasang pada
dudukan cakram keras seperti pada kasus Mac Plus atau dudukan cakram keras umumnya. Makanya pada model tersebut, tambahan
cakram keras SCSI pemakaian luar menjadi pilihan yang masuk akal.
 Mengikuti kepadatan media penyimpanan yang meningkat dua kali lipat setiap 2 sampai 4 tahun sejak awal ditemukan, cakram keras
terus berkembang karakteristiknya, dengan sedikit poin penting sebagai berikut :
 Kapasitas per cakram bertambah dari 3,75 MB menjadi 4 TB atau lebih, meningkat jutaan kali lipat.
 Ukuran fisik cakram keras berkurang dari 1,9 m3 (setara dengan dua buah lemari pendingin) menjadi kurang dari 20 mm
 Berat berkurang dari 920 kg menjadi 48 gram.
 Harga berkurang dari USD 15.000 per MB menjadi kurang dari USD 0.00006 per MB
 Waktu akses rata-rata berkurang dari 100 millidetik menjadi 40 kali lebih cepat.
 Aplikasi pasar berkembang dari komputer mainframe pada akhir tahun 1950 ke berbagai aplikasi penyimpanan data termasuk konten
hiburan.

 Sebuah cakram keras menyimpan data dengan cara memagnetkan selaput tipis material ''ferromagnetik'' pada
piringan. Urutan perubahan arah pemagnetan akan mewakili data biner bit. Pembacaan data dari piringan dengan
cara mendeteksi perubahan pemagnetan. Data pengguna disandikan menggunakan skema pengkodean yang
menentukan bagaimana data ditampilkan ulang berdasarkan perubahan medan magnet.
 Merekam pemagnetan bit tunggal pada sebuah piringan 200 MB (Perekaman ditampilkan menggunakan CMOS-
MagView)
 Umumnya cakram keras terdiri dari sebuah poros (spindle) yang menjaga putaran piringan (platter) tempat data
disimpan. Piringan terbuat dari bahan non-magnetis, biasanya alumunium alloy, kaca atau keramik yang dilapisi
satu lapisan tipis bahan magnetis setebal 10-20 nanometer yang kemudian dilapisi karbon sebagai pelindung
terluar. Sebagai perbandingan, tebal selembar kertas standar adalah 0,07 - 0,18 millimeter.
 Piringan pada cakram keras modern berputar secara bervariasi mulai dari 4.200 ppm pada perangkat ringan
hemat energi sampai 15.000 ppm untuk server berkinerja tinggi. Cakram keras generasi pertama berputar pada
kecepatan 1.200 ppm. Generasi berikutnya menggunakan kecepatan 3.600 ppm dan pada umumnya saat ini
bekerja pada 5.400 - 7.200 ppm.
 Informasi dibaca dan ditulis pada piringan berputar melalui alat pembaca-tulis (disk read and write head) yang
bekerja sangat dekat (sekitar 10 nanometer) di atas permukaan piringan magnetis. Pembaca-tulis ini dipergunakan
untuk mendeteksi dan mengubah kemagnetan media yang ada di bawahnya.
 Pada cakram modern ada satu pembaca-tulis yang terpasang pada lengan bertuas untuk masing-masing
permukaan piringan. Sebuah lengan bertuas menggerakan pembaca-tulis seperti busur melintasi piringan yang
berputar, memungkinkan masing-masing pembaca-tulis mengakses hampir seluruh permukaan piringan. Lengan
ini digerakan menggunakan motoran penggerak lengan sistem gulungan. Cakram keras model lama menuliskan
data secara tetap dalam bit per detik, sehingga setiap alur memiliki ukuran data yang sama. Model terbaru (sejak
tahun 1990an) menggunakan sistem perekaman area bit (zone bit recording) yang bisa menambah kecepatan
penulisan dari piringan area terdalam ke area terluar. Dengan demikian data yang tersimpan di area terluar akan
lebih banyak.
 Pada cakram modern, kecilnya ukuran bidang magnetis membahayakan area kemagnetannya dari kemungkinan
kehilangan karena efek panas (superparamagnetism). Untuk mengatasi hal ini, piringan dilapisi dengan dua lapisan
magnetis sejajar, dipisahkan sejauh 3 atom menggunakan bahan non-magnetis ruthenium dan dua lapisan
bermagnet yang arahnya bersebrangan saling memperkuat satu sama lain. Teknologi lain digunakan untuk
mengatasi efek panas yang memungkinkan perekaman dengan kepadatan tinggi dibuat pertama kali tahun 2005
dan pada tahun 2007 teknologinya sudah banyak dipakai pada cakram keras.

 Umumnya cakram keras memiliki dua motor listrik. Satu motoran poros pemutar cakram dan satu motoran penggerak
lengan untuk pembaca-tulis yang terpasang melintasi piringan berputar. Motoran cakram memiliki rotor yang terpasang
pada piringan dengan gulungan terpasang pada tempat yang tetap. Bersebrangan dengan motor penggerak lengan pada
ujung lengan terdapat alat pembaca-tulis. Sirkuit kabel tercetak menghubungkan pembaca-tulis dengan penguat
elektronik yang terpasang pada poros motor penggerak lengan. Penyangga pembaca-tulis ini sangat ringan namun kuat.
Pada cakram modern, percepatan pada pembaca-tulis mencapai 550 Gaya Gravitasi (G-Force).
 Susunan pembaca-tulis dan sebuah motor penggerak lengan di sebelah kiri dan pembaca-tulis di sebelah kanan
 Motor penggerak lengan adalah sebuah magnet permanen dan gulungan bergerak untuk mengayunkan pembaca-tulis
ke posisi yang diinginkan. Sebuah plat logam menyangga magnet NIB(neodymium iron boron) bermedan kuat. Di bawah
plat ini ada gulungan bergerak yang sering disebut sebagai gulungan suara (voice coil yang disamakan dengan gulungan
pada pengeras suara) yang terpasang pada as motor penggerak lengan dan di bawahnya terdapat magnet NIB kedua
dipasang dibawah plat motoran. Namun ada juga beberapa cakram keras yang hanya memiliki satu magnet.
 Gulungan suara itu sendiri bentuknya hampir mirip kepala panah dan terbuat dari kawat magnet berlapis tembaga
ganda. Lapisan dalam adalah penyekat sedangkan lapisan luar adalah plastik tahan panas (thermoplastic) yang melekat
pada gulungan menempel dasar secara mandiri. Bagian dari gulungan sepanjang dua sisi kepala panah (yang mengarah
ke pusat bantalan motor penggerak lengan) mempengaruhi medan magnet membentuk gaya tangensial yang
menggerakan motor penggerak lengan. Aliran arus keluar menjari sepanjang sisi kepala panah dan jari-jari masuknya
pada hasil lain dari medan magnet. Jika medan magnetnya seragam, masing-masing sisi akan menghasilkan gaya
bersebrangan yang akan membatalkan keluaran satu sama lain. Oleh karena itu permukaan magnet sebagian berkutub
utara (N Pole) dan sebagian lain berkutup selatan (S Pole), dengan jari-jari yang membagi jalur pada bagian tengah,
menyebabkan kedua sisi dari gulungan kelihatan terpisah medan magnetnya dan menghasilkan gaya yang menambah
bukannya membatalkan. Arus sepanjang atas dan bawah gulungan jari-jari menghasilkan gaya yang tidak memutar
pembaca-tulis.
 Kontrol elektronik cakram keras mengatur gerakan motor penggerak lengan dan putaran piringan, juga melakukan
pembacaan dan penulisan sesuai permintaan kontrol cakram (disk controller). Umpan balik dari bagian elektronik cakram
didapat dengan mengartikan bagian khusus dari cakram untuk diserahkan ke pelayan umpan balik. Ini merupakan satu
lingkaran sempurna (dalam kasus teknologi pelayan khusus /dedicated servo technology) atau bagian yang diselingi
dengan data sebenarnya (dalam kasus teknologi pelayan tertanam / embedded servo technology). Pelayan umpan balik
mengoptimalkan sinyal ke rasio penganggu dari sensor GMR dengan menyesuaikan gulungan suara pada lengan
penggerak. Putaran piringan juga menggunakan sebuah motor pelayan. Perangkat usaha (firmware) cakram modern
mampu menjadwalkan pembacaan dan penulisan secara efisien pada permukaan piringan dan memetakan ulang sektor
yang mengalami kegagalan.

 Cakram keras modern dibuat secara luas menggunakan koreksi kesalahan lanjutan
(forward error correction), khususnya koreksi kesalahan Reed-Solomon. Teknik ini
menyimpan bit tambahan yang ditentukan menggunakan rumus matematika untuk
masing-masing blok data. Bit tambahan memungkinkan banyak kesalahan dibetulkan
tanpa terlihat. Bit tambahan itu sendiri memakan tempat di cakram keras namun
memungkinkan kepadatan perekaman lebih tinggi bisa dilakukan tanpa menyebabkan
kesalahan yang tak bisa dibetulkan dalam banyak media penyimpanan berkapasitas
besar. Pada cakram keras terbaru keluaran setelah tahun 2009, kode pemeriksaan
keseimbangan kepadatan rendah atau LDPC (low-density parity-check code) menggantikan
Reed-Solomon. LDPC memungkinkan kinerja cakram keras mendekati Batas Shannon dan
menyediakan media penyimpan dengan kepadatan tertinggi
 Umumnya cakram keras mencoba untuk memetakan ulang data dalam sebuah sektor
fisik dari kegagalan menyediakan sektor fisik yang diharapkan, sementara kesalahan
dalam sektor rusak belum terlalu banyak dan ECC bisa memulihkan tanpa ada yang
hilang. Teknologi pengawasan mandiri, analisa dan pelaporan ''S.M.A.R.T'' akan
menghitung jumlah kesalahan dalam cakram keras oleh ECC dan jumlah keseluruhan
dari pemetaan ulang. Dengan demikian banyaknya kasus kesalahan dapat digunakan
untuk memperkirakan kegagalan cakram keras (HDD failure).

 Kepadatan areal cakram keras yang ditunjukan oleh tingkat
pertumbuhan tahunan jangka panjang sebetulnya tidak berbeda dari
Hukum Moore, pengembangan terbaru berada di kisaran 20-25% per
tahun, pada cakram berukuran 3,5" diperkirakan akan mencapai 12 TB
pada tahun 2016. Teknologi penyimpanan magnetik baru dibangun
untuk mendukung pertumbuhan areal kepadatan yang lebih tinggi dan
memperbaiki daya saing cakram keras terhadap perangkat penyimpanan
lain seperti SSD (Solid-state drive) yang berbasis memori kilat.
 Teknologi baru cakram keras ini termasuk :
 Perekaman magnetik dibantu panas (HAMR / Heat-assisted magnetic
recording)
 Perekaman bit terpola (BPR / Bit-patterned recording)
 Arus tegak lurus ke pesawat (CPP / Current perpendicular to plane) atau
Magnet berdayatahan besar (GMR / Giant magneto resistance)
 Pengatapan penulisan (shingled write)
 Dengan teknologi baru ini posisi relatif antara cakram keras dan SSD
dengan memperhitungkan harga dan kinerja tidak akan berubah sampai
tahun 2016

 Waktu akses (access time)
 Hal yang membatasi waktu akses biasanya berkaitan
dengan perputaran piringan dan gerakan pembaca
piringan.
 Waktu pencarian data (seek time)
 Waktu pencarian data adalah ukuran lamanya pembaca
piringan untuk bergerak ke bagian piringan yang berisi
data. Waktu pencarian yang lebih cepat memerlukan lebih
banyak energi untuk menggerakkan pembaca piringan.
 Kecepatan pemindahan data (data transfer rate)
 Kecepatan pemindahan data pada cakram keras bergantung
pada kecepatan rotasi dari piringan dan kerapatan dari
penyimpanan data. Selain itu, letak data dalam piringan
juga menentukan kecepatan; semakin luar letaknya, maka
semakin cepat karena terdapat lebih banyak sektor data.

 Papan induk (bahasa Inggris: motherboard) adalah papan sirkuit
tempat berbagai komponen elektronik saling terhubung seperti
pada PC atau Macintosh dan biasa disingkat dengan kata mobo.
 Pengertian lain dari Motherboard atau dengan kata lain
mainboard adalah papan utama berupa pcb yang memiliki chip
bios (program penggerak), jalur-jalur dan konektor sebagai
penghubung akses masing-masing perangkat.
 Motherboard yang banyak ditemui dipasaran saat ini adalah
motherboard milik PC yang pertama kali dibuat dengan dasar
agar dapat sesuai dengan spesifikasi PC IBM.
 Motherboard atau disebut juga dengan Papan Induk Motherboard
merupakan komponen utama dari sebuah PC, karena pada
Motherboard-lah semua komponen PC anda akan disatukan.
Bentuk motherboard seperti sebuah papan sirkuit elektronik.
Motherboard merupakan tempat berlalu lalangnya data.
Motherboard menghubungkan semua peralatan komputer dan
membuatnya bekerja sama sehingga komputer berjalan dengan
lancar.

 Konektor Power
 Konektor power adalah pin yang menyambungkan motherboard dengan power supply di casing sebuah komputer. Pada motherboard tipe AT, casing yang
dibutuhkan adalah tipe AT juga. Konektor power tipe AT terdiri dari dua bagian, di mana dua kabel dari power supply akan menancap di situ. Pada tipe ATX, kabel
power supply menyatu dalam satu header yang utuh, sehingga Anda tinggal menancapkannya di motherboard. Kabel ini terdiri dari dua kolom sesuai dengan pin di
motherboard yang terdiri atas dua larik pin juga. Ada beberapa motherboard yang menyediakan dua tipe konektor power, AT dan ATX. Kebanyakan motherboard
terbaru sudah bertipe ATX.
 Socket atau Slot Prosesor
 Terdapat beberapa tipe colokan untuk menancapkan prosesor Anda. Model paling lama adalah ZIF ( Zero Insertion Force) Socket 7 atau popular dengan istilah Socket
7. Socket ini kompatibel untuk prosesor bikinan Intel, AMD, atau Cyrix. Biasanya digunakan untuk prosesor model lama (sampai dengan generasi 233 MHz). Ada lagi
socket yang dinamakan Socket 370. Socket ini mirip dengan Socket 7 tetapi jumlah pinnya sesuai dengan namanya, 370 biji. Socket ini kompatibel untuk prosesor
bikinan Intel. Sementara AMD menamai sendiri socketnya dengan istilah Socket A, di mana jumlah pinnya juga berbeda dengan socket 370. Istilah A digunakan
AMD untuk menunjuk merek prosesor Athlon. Untuk keluarga prosesor Intel Pentium II dan III, slot yang digunakan disebut dengan Slot 1, sementara motherboard
yang menunjang prosesor AMD menggunakan Slot A untuk jenis slot yang seperti itu.
 North bridge controller
 VIA VT8751A yang memberikan interface prsessor dengan frekuensi 533/400MHz, yang mensupport intel Hypertheading Tecnologi, interface system memory yang
beropersi pada 266MHz, dan interface AGP 1.5V yang mendukung spesifikasi AGP 2.0 termasuk write protocol dengan kecepatan 4X.
 Socket Memori
 Juga ada dua tipe socket memori yang kini beredar di masyarakat komputer. Memang ada juga socket terbaru untuk Rambus-DRAM tetapi sampai kini belum
banyak pengguna yang memakainya. Socket lama yang masih cukup populer adalah SIMM. Socket ini terdiri dari 72 pin modul. Socket yang kedua memiliki 168 pin
modul, yang dirancang satu arah. Anda tidak mungkin memasangnya terbalik, karena galur di motherboard sudah disesuaikan dengan socket memori tipe DIMM.
 Konektor Floppy dan IDE
 Konektor ini menghubungkan motherboard dengan piranti simpan computer seperti floppy disk atau harddisk. Konektor IDE dalam sebuah motherboard biasanya
terdiri dari dua, satu adalah primary IDE dan yang lain adalah secondary IDE. Konektor Primary IDE menghubungkan motherboard dengan primary master drive
dan piranti secondary master. Sementara, konektor secondary IDE biasanya disambungkan dengan pirantipiranti untuk slave seperti CDROM dan harddisk slave.
Bagaimana menyambungkan pin dengan kabel? Mudah sekali. Pita kabel IDE memiliki tanda strip merah pada salah satu sisinya. Strip merah tersebut menandai, sisi
kabel berstrip merah ditancapkan pada pin bernomor 1 di konektornya. Bila menancap terbalik, piranti yang terpasang tidak akan dikenali oleh komputer. Hal yang
sama berlaku untuk menyambungkan kabel floppy dengan pin di motherboard.
 AGP 4X slot
 Slot port penyelerasi gambar ini mensupport Kartu Grafis mode 3.3V/1.5V AGP 4X untuk aplikasi grafis 3D.
 South bridge controller
 Peripheral kontroler terintegrasi VIA VT8235 yang mensupport berbagai I/O fungsi termasuk 2-channel ATA/133 bus master IDE controller, sampai 6 port USB 2.0,
interface LCP super I/O, interface AC’97 dan PCI 2.2.
 Standby Power LED
 Lampu ini menyala jika terdapat standby power di motherboard. LED ini bertindak sebagai reminder (pengingat) untuk mematikan system power sebelum
menghidupkan atau mematikan mesin.
 PCI slots
 Pegembangan slot PCI 2.2 32-bit in9i mensopport bus master PCI cart seperti SCSI atau cart LAN dengan keluaran maksimum 133MB/s.
 PS/2 Mouse Port
 Konektor hijau 6 pin ini adalah untuk mouse.
 Port Paralel dan Serial
 Pada tipe AT, port serial dan paralel tidak menyatu dalam satu motherboard tetapi disambungkan melalui kabel. Jadi, di motherboard tersedia pin untuk
menancapkan kabel. Fungsi port paralel bermacammacam, mulai dari menyambungkan komputer dengan printer, scanner, sampai dengan menghubungkan
komputer dengan periferal tertentu yang dirancang menggunakan koneksi port paralel. Port serial biasanya digunakan untuk menyambungkan dengan kabel modem
atau mouse. Ada juga piranti lain yang bisa dicolokkan ke port serial. Dalam motherboard tipe ATX, port paralel dan serial sudah terintegrasi dalam motherboard,
sehingga Anda tidak perlu menancapkan kabel-kabel yang merepotkan.

 RJ-45 Port
 Port 25-pin ini menghubungkan konektor LAN melalui sebuah pusat network.
 Line in jack
 Jack line in (biru muda) menghuungkan ke tape player atau sumber audio lainnya. Pada mode 6-channel, funsi jack ini
menjadai bass/tengah.
 Line out jack
 jack line out (lime) ini menghubungkan ke headphone atau speaker. Pada mode 6-channel, funsi jack ini menjadi speaker
out depan.
 Microphone jack
 Jack mic (pink) ini meghubungkan ke mikrofon. Pada mode 6-channel funsi jack ini rear speaker out belakang.
 USB 2.0 port 1 dan port 2
 Kedudukan port USB (universal serial bus) 4-pin ini disediakan untuk menghubungkan dengan perangkat USB 2.0.
 USB 2.0 port 3 dan port 4
 Kedudukan port USB (universal serial bus) 4-pin ini disediakan untuk menghubungkan dengan perangkat USB 2.0.
 Video Graphics Adapter Port
 Port 15-pin ini adalah untuk VGA monitor atau VGA perangkat lain yang kompatibel
 Konektor keyboard
 Ada dua tipe konektor yang menghubungkan motherboard dengan keyboard. Satu adalah konektor serial, sedangkan
satu lagi adalah konektor PS/2. Konektor serial atau tipe AT berbentuk bulat, lebih besar dari yang model PS/2 punya,
dengan lubang pin sebanyak 5 buah. Sementara, konektor PS/2 memiliki lubang pin 6 buah dan diameternya lebih kecil
separuhnya dibanding model AT.
 Baterai CMOS
 Baterai ini berfungsi untuk memberi tenaga pada motherboard dalam mengenali konfigurasi yang terpasang, ketika ia
tidak/belum mendapatkan daya dari power supply

 Penggerak Zadat atau Solid-State Drive (SSD)
adalah media penyimpanan data yang
menggunakan nonvolatile memory sebagai
media dan tidak menggunakan cakram
magnetis seperti cakram keras konvensional.
Berbeda dengan volatile memory (misanya
RAM), data yang tersimpan pada SSD tidak
akan hilang meskipun daya listrik tidak ada.

 Riwayat penyimpanan data tanpa menggunakan komponen bergerak ini sebenarnya
sudah dimulai sejak akhir 1960-an dan awal tahun 1970-an. Kala itu, SSD dibuat untuk
komputer super buatan IBM yaitu Amdahl dan Cray. Namun mahalnya harga yang
harus dibayar, membuat SSD tidak bisa diproduksi secara masal karena tidak ekonomis
(saat itu hanya dibuat jika ada pesanan).
 Proyek SSD kemudian dimulai lagi dengan kehadiran SSD yang dibuat oleh StorageTek
pada akhir 1970-an. Di awal tahun 1980-an, Santa Clara Systems memperkenalkan
BatRam, sebuah memori berbentuk serangkaian chip RAM dengan kapasitas total
sebesar 1 megabit (125 kilo byte) yang berfungsi mengemulasikan hard-disk, suatu
media penyimpanan yang cukup besar kala itu, karena MS-DOS versi 1.0 hanya
mendukung media penyimpanan maksimal sebesar 160 kilo byte saja. Dalam paketnya,
memori ini dilengkapi dengan baterai isi ulang. Baterai ini berfungsi menyimpan data
saat rangkaian RAM tidak mendapatkan pasokan daya listrik (misalnya saat komputer
dimatikan).
 Pada tahun 1995, M-Systems memperkenalkan SSD berbasis flash memory. SSD ini
kemudian secara luas dipakai oleh kalangan militer dan industri angkasa luar Amerika
Serikat sebagai pengganti fungsi hard-disk konvensional. Semenjak itu, SSD semakin
berkembang sehingga berbentuk dalam perangkat yang kita kenal sekarang dan mulai
diproduksi secara masal sehingga saat ini harganya semakin terjangkau (meskipun
hard-disk biasa masih jauh lebih murah).

 Dari sisi sifatnya, SSD dapat digolongkan menjadi dua, yaitu berbasis flash dan berbasis DRAM (Dynamic Random Access Memory).
 Di pasaran saat ini banyak kita temui teknologi SSD berbasis flash, misalnya Flash Disk, Secure Digital (SD) Card, Micro SD Card, Multi
Media Card (MMC) dan Compact Flash (CF). Sementara SSD dengan ukuran fisik sebesar hard-disk konvensional, yaitu ukuran 1,8 inci
dan 2,5 inci dengan kapasitas hingga diatas 128 GB, sejak tahun 2008 sudah mulai populer di pasaran seiring dengan harganya yang
makin terjangkau.
 SSD berbasis flash memanfaatkan sejumlah kecil DRAM untuk cache yang dipakai untuk menyimpan informasi tentang penempatan
blok data serta informasi wear levelling (sebuah teknik untuk memperpanjang usia pemakaian memori berbasis flash). Sementara pada
SSD dengan kinerja tinggi biasanya juga dilengkapi dengan penyimpanan daya listrik sementara (energy storage). Komponen ini
umumnya disusun dari rangkaian kapasitor atau baterai yang berfungsi untuk memindahkan data dari cache SSD ke flash memory saat
komputer dimatikan/ mati mendadak (jika berbasis kapasitor) atau untuk menyimpan data sementara dalam cache (jika menggunakan
baterai).
 SSD Berbasis Flash
 Data dalam SSD berbasis flash biasanya disimpan dalam sel memori pada chip. Dalam kelompok ini ada dua macam jenis sel memori
yang umum digunakan, yaitu jenis MLC (Multi Level Cell) dan SLC (Single Level Cell).
 SSD jenis MLC biasanya lebih murah dibandingkan dengan yang berbasis SLC. Hal ini disebabkan MLC menyimpan data sebesar 3 bit
atau lebih setiap selnya, sedangkan untuk SLC hanya 1 bit saja, sehingga biaya per giga byte-nya menjadi lebih rendah.
 Sedangkan SSD jenis SLC berharga lebih mahal,namun tipe ini memiliki kelebihan tersendiri jika dibandingkan dengan jenis MLC,
yaitu kecepatan transfer data yang lebih tinggi, konsumsi daya yang lebih rendah dan daya tahan sel memori yang lebih lama. Salah
satu penyebab mahalnya harga SLC ini adalah ongkos pembuatan yang lebih tinggi per giga byte-nya mengingat SSD jenis SLC hanya
mampu menyimpan data dengan jumlah yang lebih sedikit per selnya.
 SSD Berbasis DRAM
 SSD dengan teknologi ini memiliki kecepatan akses data yang sangat tinggi (umumnya kurang dari 1 mili detik). Perangkat ini
biasanya dilengkapi dengan baterai internal dan sistem penyimpanan data cadangan untuk memastikan tetap adanya data dalam SSD
saat komputer dimatikan atau mati mendadak. Dalam kondisi ini, baterai dalam SSD akan memasok daya bagi rangkaian sel untuk
menyalin semua informasi dari DRAM ke perangkat penyimpanan cadangan. Saat komputer dinyalakan lagi, semua informasi ini akan
dikembalikan lagi ke DRAM.
 Tentang TRIM
 TRIM merupakan sebuah perintah yang langsung ditujukan kepada firmware dari SSD. Jika Anda belum tahu, firmware itu sama dengan
BIOS komputer pada umumnya.
 Sebuah media penyimpanan akan selalu menulis dan membaca data. Saat menghapus sebuah data, hal tersebut sebenarnya juga
merupakan sebuah kegiatan menulis data pula. Di sebuah hard disk, kegiatan penghapusan data tidak sepenuhnya terhapus. Yang
terhapus adalah sebuah pranala yang merujuk ke data tersebut di rentetan data yang disebut dengan Table Of Content. Saat ada data
yang mau ditulis di tempat (sector) yang sama, data baru tersebut akan ditimpa langsung di tempat data (sector) yang lama. Hal ini
disebut dengan overwriting.
 Dalam hard disk, kegiatan overwrite ini adalah biasa. Sayangnya, tidak untuk SSD. Kegiatan overwriting akan menimbulkan “sampah
data” atau bahasa Inggrisnya adalah garbage. Garbage ini yang menyebabkan sebuah SSD akan melambat seiring dengan waktu karena
data lama masih ada sehingga membuat SSD harus memilah antara data lama dengan yang baru. Hal ini membuat SSD lamban dalam
membaca data.
 Di sinilah kegunaan TRIM. TRIM memastikan saat sistem operasi mau menulis di sektor yang sama, data yang lama akan terhapus
total tanpa ada sampah lagi. Selain itu, fungsi TRIM juga akan membuat semua sektor yang dihapus dan diformat menjadi bersih. Hal
ini akan membuat sebuah SSD menjadi kencang sama seperti yang baru.

 Ada banyak kelebihan Solid State Drive jika dibandingkan dengan hard-disk
konvensional, diantaranya adalah:
 1. Waktu mulai bekerja (start-up) yang lebih cepat. Hal ini berdampak pada akses data
yang lebih tinggi, keterlambatan/ penundaan membaca data (latency) yang lebih rendah
dan waktu pencarian data (seek time) yang jauh lebih cepat.
 2. Tidak memiliki bising/ dengung (noise) mengingat tidak adanya komponen yang
bergerak.
 3. Lebih hemat daya listrik, meskipun untuk SSD berbasis DRAM masih diperlukan catu
daya yang cukup tinggi, namun jika dibandingkan dengan hard-disk konvensional
masih jauh lebih hemat energi.
 4. Lebih kebal terhadap guncangan, getaran, dan temperatur yang tinggi.
 5. Dengan kapasitas penyimpanan yang sama, SSD memiliki bobot yang lebih ringan
dan ukuran fisik yang lebih ramping jika dibandingkan dengan hard-disk biasa
(khususnya saat ini hingga ukuran penyimpanan 256 GB) sehingga lebih portable untuk
notebook dan mobile external storage.
 6. Karena dapat menyimpan data meskipun catu daya tidak ada, kelak teknologi SSD ini
jika digabungkan dengan teknologi Memristor (Memory Transistor) membuka
kemungkinan tercapainya pembuatan sebuah komputer yang dapat dihidup-matikan
layaknya sebuah televisi, sehingga istilah start-up, shut down, hang, blue screen dan
sejenisnya hanya menjadi catatan sejarah untuk anak cucu kita.

 Universal Serial Bus (USB) adalah standar bus serial untuk perangkat
penghubung, biasanya kepada komputer namun juga digunakan di
peralatan lainnya seperti konsol permainan, ponsel dan PDA.
 Sistem USB mempunyai desain yang asimetris, yang terdiri dari
pengontrol host dan beberapa peralatan terhubung yang berbentuk
pohon dengan menggunakan peralatan hub yang khusus.
 Desain USB ditujukan untuk menghilangkan perlunya penambahan
expansion card ke ISA komputer atau bus PCI, dan memperbaiki
kemampuan plug-and-play (pasang-dan-mainkan) dengan
memperbolehkan peralatan-peralatan ditukar atau ditambah ke sistem
tanpa perlu mereboot komputer. Ketika USB dipasang, ia langsung
dikenal sistem komputer dan memroses device driver yang diperlukan
untuk menjalankannya.
 USB dapat menghubungkan peralatan tambahan komputer seperti
mouse, keyboard, pemindai gambar, kamera digital, printer, hard disk,
dan komponen networking. USB kini telah menjadi standar bagi peralatan
multimedia seperti pemindai gambar dan kamera digital.

 tandard USB telah berevolusi kebeberapa versi:
 Pre-rilis
 USB 0.7: dirilis November 1994.
 USB 0.8: dirilis December 1994.
 USB 0.9: dirilis April 1995.
 USB 0.99: dirilis August 1995.
 USB 1.0 Release Candidate: dirilis November 1995.
 USB versi 1
 USB versi 1 dirilis Januari 1996.
 USB versi 2
 USB versi 2.0 dirilis April 2000. Perbedaan paling mencolok dengan versi sebelumnya, yaitu pada versi 2.0 adalah
kecepatan transfer yang jauh meningkat. Kecepatan transfer data USB dibagi menjadi tiga, antara lain:
 Super speed data dengan frekuensi clock 4,800.00Mb/s
 High speed data dengan frekuensi clock 480.00Mb/s dan tolerasi pensinyalan data pada ± 500ppm.
 Full speed data dengan frekuensi clock 12.000Mb/s dan tolerasi pensinyalan data pada ±0.25% atau 2,500ppm.
 Low speed data dengan frekuensi clock 1.50Mb/s dan tolerasi pensinyalan data pada ±1.5% atau 15,000ppm.
 USB versi 3
 USB versi 3.0 dirilis November 2008. Beberapa perubahan telah diimplementasikan di USB 3.0 seiring dengan
peningkatan penggunaan perangkat eksternal dan kebutuhan kecepatan lebih tinggi. Kecepatan transfer data USB 3.0
sekitar 3.2 Gbps (400 MB/s), dan secara teori dapat mencapat 4.8 Gbps. Kecepatan ini 6 sampai 10x lebih cepat dari
maksimal kecepatan USB 2.0. USB 3.0 mengenalkan teknologi transfer data dua arah (full duplex), sehingga dapat
membaca dan menulis data secara bersamaan (simultan). USB 2.0 dan sebelumnya belum mendukung teknologi bi-
directional ini. Tegangan listrik diturunkan dari 4.4V menjadi 4V, kemudian arus juga ditingkatkan (menjadi 150mA),
sehingga selain lebih hemat energi, sebuah port USB 3.0 dapat digunakan 4-6 perangkat. Power managemen lebih baik
dibanding USB 2.0, sehingga mendukung idle, sleep dan suspend. Ujung USB 3.0 akan sama dengan USB 2.0 (standard),
tetapi kabel didalamnya akan lebih banyak, ada tambahan 4 jalur kabel dibanding USB 2.0 (total ada 9 jalur kabel).

 Persinyalan USB
 USB adalah host-centric bus di mana host/terminal induk memulai semua transaksi.
Paket pertama/penanda (token) awal dihasilkan oleh host untuk menjelaskan apakah
paket yang mengikutinya akan dibaca atau ditulis dan apa tujuan dari perangkat dan
titik akhir. Paket berikutnya adalah data paket yang diikuti oleh handshaking packet yang
melaporkan apakah data atau penanda sudah diterima dengan baik atau pun titik akhir
gagal menerima data dengan baik.
 Setiap proses transaksi pada USB terdiri atas:
 Paket token/sinyal penanda (Header yang menjelaskan data yang mengikutinya)
 Pilihan paket data (termasuk tingkat muatan) dan
 Status paket (untuk acknowledge/pemberitahuan hasil transaksi dan untuk koreksi
kesalahan)
 Nomor kaki (dilihat pada soket):
 Penetapan kaki[1] Kaki Fungsi 1 VBUS (4.75–5.25 V) 2 D− 3 D+ 4 GND Shell Shield
Paket data umum USB
 Data di bus USB disalurkan dengan cara mendahulukan Least Significant Bit(LSB).
Paket-paket USB terdiri dari data-data berikut ini:
 Sync
 Semua paket harus diawali dengan data sync. Sync adalah data 8 bit untuk low dan full
speed atau data 32 bit untuk high speed yang digunakan untuk mensinkronkan clock
dari penerima dengan pemancar. Dua bit terakhir mengindikasikan dimana data PID
dimulai.

 Penetapan kaki[1]
 Kaki Fungsi
 1 .VBUS (4.75–5.25 V)
 2 .D−
 3 . D+
 4 .GND Shell Shield

 PID (Packet Identity/Identitas paket)
 Adalah field untuk menandakan tipe dari
paket yang sedang dikirim. Tabel dibawah ini
menunjukkan nilai-nilai PID:

Group Nilai PID Identitas Paket
Token 0001 OUT Token
Token 1001 IN Token
Token 0101 SOF Token
Token 1101 SETUP Token
Data 0011 DATA0
Data 1011 DATA1
Data 0111 DATA2
Data 1111 MDATA
Handshake 0010 ACK Handshake
Handshake 1010 NAK Handshake
Handshake 1110 STALL Handshake
Handshake 0110
NYET (No Response
Yet)
Special 1100 PREamble
Special 1100 ERR
Special 1000 Split
Special 0100 Ping

 Ada 4 bit PID data, supaya yakin diterima dengan benar, 4 bit di komplementasikan dan diulang, menjadikan 8 bit data
PID. Hasil dari pengaturan tersebut adalah sebagai berikut.
 PID0 PID1 PID2 PID3 nPID0 nPID1 nPID2 nPID3 ADDR (address)
 Bagian alamat dari peralatan dimana paket digunakan. Dengan lebar 7 bit, 127 peralatan dapat disambungkan. Alamat 0
tidak sah, peralatan yang belum terdaftar harus merespon paket yang dikirim ke alamat 0.
 ENDP (End point)
 Titik akhir dari field yang terdiri dari 4 bit, menjadikan 16 kemungkinan titik akhir. Low speed devices, hanya dapat
mempunyai 2 tambahan end point pada puncak dari pipe default. (maksimal 4 endpoints)
 CRC
 Cyclic Redundancy Check dijalankan pada data di dalam paket yang dikirim. Semua penanda (token) paket mempunyai
sebuah 5 bit CRC ketika paket data mempunyai sebuah 16 bit CRC.
 EOP (End of packet)
 Akhir dari paket yang disinyalkan dengan satu angka akhir 0 (Single Ended Zero/SEO) untuk kira-kira 2 kali bit diikuti
oleh sebuah J 1 kali.
 Data yang dikirim dalam bus USB adalah salah satu dari 4 bentuk, yaitu control, interrupt, bulk, atau isochronous.
 Perancangan peralatan yang menggunakan USB
 Untuk membuat suatu peralatan yang dapat berkomunikasi dengan protokol USB tidak perlu harus mengetahui secara
rinci protokol USB. Bahkan kadang tidak perlu pengetahuan tentang USB protokol sama sekali. Pengetahuan tentang
USB protokol hanya diperlukan untuk mengetahui spesifikasi yang dibutuhkan untuk alat kita. Pada kenyataannya
untuk mengimplemetasikan USB protokol di FPGA ataupun perangkat bantu lain sangat tidak efisien dan banyak waktu
terbuang untuk merancangnya. Menggunakan kontroler USB sangat lebih dianjurkan dalam membuat alat yang dapat
berkomunikasi melalui protokol ini. Kontroler USB mempunyai banyak macam bentuk, dari microcontroller berbasis
8051 yang mempunyai input output USB secara langsung sampai pengubah protocol dari serial seperti I2C bus ke USB.
 USB controller biasanya dijual dengan disertai berbagai fasilitas yang mempermudah pengembangan alat, diantaranya
manual yang lengkap, driver untuk windows XP, contoh code aplikasi untuk mengakses USB, contoh code untuk USB
controller, dan skema rangkaian elektronikanya.
 Dalam sisi pengembangan software aplikasi dalam personal computer, komunikasi antar hardware di dalam perangkat
keras USB tidak terlalu diperhatikan karena Windows ataupun sistem operasi lain yang akan mengurusnya.
Pengembang perangkat lunak hanya memberikan data yang akan dikirim ke alat USB di buffer penyimpan dan
membaca data dari alat USB dari buffer pembaca. Untuk driver pun kadang-kadang Windows sudah menyediakannya,
kecuali untuk peralatan yang mempunyai spesifikasi khusus kita harus membuatnya sendiri.

 Pencetak adalah alat yang menampilkan data dalam bentuk cetakan, baik
berupa teks maupun gambar/grafik, di atas kertas. Pencetak biasanya
terbagi atas beberapa bagian, yaitu penggetil (picker) sebagai alat
mengambil kertas dari baki (tray). Baki ialah tempat menaruh kertas.
Tinta atau tinta bubuk (toner) adalah alat pencetak sesungguhnya, karena
ada sesuatu yang disebut tinta atau tinta bubuk yang digunakan untuk
menulis/mencetak pada kertas. Perbedaan tinta bubuk dan tinta ialah
perbedaan sistem; tinta bubuk atau laser butuh pemanasan, sedangkan
tinta atau sembur tinta tak butuh pemanasan, hanya pembersihan pada
hulu pencetak (print-head) tersebut. mencetak di atas kertas, mencetak di
kain, kaca, film putih, ebonit, dll. Ada pula kabel lentur untuk
pengiriman sinyal dari pengolah pencetak ke tinta atau tinta bubuk.
Kabel ini tipis dan lentur, namun kuat. Pada bagian belakang pencetak
biasanya ada colokan sejajar atau USB untuk penghubung ke komputer.
 Pencetak modem merupakan alat canggih. Perkakasan elektronik yang
terdapat dalam sebuah pencetak sama dengan perkakasan elektronik
yang terdapat dalam komputer itu sendiri. Pencetak mempunyai enam
jenis yaitu jenis Dot-Matrix, jenis Daisy Wheel, jenis Ink-Jet / jenis Bubble
Jet, jenis Chain, jenis Drum dan jenis Laser.

 Monitor komputer adalah salah satu jenis soft-copy
device, karena keluarannya adalah berupa sinyal
elektronik, dalam hal ini berupa gambar yang
tampil di layar monitor. Gambar yang tampil
adalah hasil pemrosesan data ataupun informasi
masukan. Monitor memiliki berbagai ukuran layar
seperti layaknya sebuah televisi. Tiap merek dan
ukuran monitor memiliki tingkat resolusi yang
berbeda. Resolusi ini lah yang akan menentukan
ketajaman gambar yang dapat ditampilkan pada
layar monitor. Jenis-jenis monitor saat ini sudah
sangat beragam, mulai dari bentuk yang besar
dengan layar cembung, sampai dengan bentuk
yang tipis dengan layar datar (flat).

Unit Komputer Jenis lain
Gambar 2 : Unit Komputer Jenis Lain

B. Komponen Komputer
1. Input
• Keyboard, alat memasukan data
• Mouse, mengatur posisi kursor
• Scanner, mentransfer gambar atau teks
• Camera digital , mentransfer gambar atau teks
2. Processing Unit atau CPU (Central Processing
Unit) (Hardware )
- Processor dan Chip yang terdapat pada Motherboard.
- melakukan pekerjaan utama seperti perhitungan
logika, kontrol, serta penyimpanan.
,

3. Output (Output Devices)
 Printer, alat mencetak teks atau gambar. macam yaitu
:
 Printer Dot Matrix, dengan tusukan pin ke pita.
 Printer Ink-Jet, dengan butir-butir kecil tinta.
 Printer Laser, dengan laser serta bubuk tinta
(toner),
 Speaker, untuk mengeluarkan suara (audio)
4. Penyimpanan (Storage Devices)

4. Penyimpanan (Storage Devices)
• Ploppy Disk Drive, alat pemutar disket
• CD-RW / DVD-RW Drive, media penyimpanan
kapasitas (tempat) besar berbentuk cakram.
• Ploppy Disk, “disket”, untuk menyimpan data
kapasitas kecil (kurang dari 1.44 Mb).
• CD Blank / DVD Blank, berbentuk CD dengan
kapasitas lumayan besar.
 Hard Disk, kapasitas memori yang besar dan
kecepatan tinggi.
 FlashDisk, kapasitas (tempat) memori yang besar
dan kecepatan tinggi

5. Pengertian Proses
Booting, proses mengaktifkan sistem komputer
• cold booting, mengaktifkan pertama kalinya keadaan
listrik mati
• Warm Booting, mengaktifkan dalam keadaan masih
hidup (on) dengan cara menekan tombol
Ctrl+Alt+Del secara bersamaan, atau dengan
menekan tombol Reset yang ada pada CPU.

6. Pengenalan Sistem Operasi
• Software untuk mengeksekusi komputer agar dapat
menerima perintah-perintah dasar
• Contoh software , (Windows, Linux, Unix, OS/2,
Machintosh, BeOS, dan lain sebagainya.

 Microsoft Windows atau yang lebih dikenal dengan sebutan Windows
adalah keluarga sistem operasi. yang dikembangkan oleh Microsoft,
dengan menggunakan antarmuka pengguna grafis.
 Sistem operasi Windows telah berevolusi dari MS-DOS, sebuah sistem
operasi yang berbasis modus teks dan command-line. Windows versi
pertama, Windows Graphic Environment 1.0 pertama kali diperkenalkan
pada 10 November 1983, tetapi baru keluar pasar pada bulan November
tahun 1985, yang dibuat untuk memenuhi kebutuhan komputer dengan
tampilan bergambar. Windows 1.0 merupakan perangkat lunak 16-bit
tambahan (bukan merupakan sistem operasi) yang berjalan di atas MS-
DOS (dan beberapa varian dari MS-DOS), sehingga ia tidak akan dapat
berjalan tanpa adanya sistem operasi DOS. Versi 2.x, versi 3.x juga sama.
Beberapa versi terakhir dari Windows (dimulai dari versi 4.0 dan
Windows NT 3.1) merupakan sistem operasi mandiri yang tidak lagi
bergantung kepada sistem operasi MS-DOS. Microsoft Windows
kemudian bisa berkembang dan dapat menguasai penggunaan sistem
operasi hingga mencapai 90%.

Perusahaan / pengembang Microsoft
Diprogram dalam C, C++ dan bahasa rakitan[1]
Keluarga Windows 9x, Windows CE dan Windows NT
Status terkini Rilis publik
Model sumber Sumber tertutup / Sumber berbagi
Rilis perdana
20 November 1985; 28 tahun yang lalu (bernama
Windows 1.0)
Target pemasaran Komputer pribadi
Ketersediaan bahasa Multilingual
Metode pemutakhiran Windows Update, Windows Anytime Upgrade
Dukungan platform ARM, IA-32, x86-64 dan Itanium
Jenis kernel
Hibrid (keluarga Windows NT), DOS (16-bit Windows
dan seri Windows 9x/ME)
Antarmuka bawaan Grafis (Windows Shell)
Lisensi Perangkat lunak komersial proprietari
Situs web resmi Laman web

 Dimulai dari DosShell for DOS 6 buatan Microsoft dan inginnya
Microsoft bersaing terhadap larisnya penjualan Apple Macintosh yang
menggunakan GUI, Microsoft menciptakan Windows 1.0. Nama ini
berasal dari kelatahan karyawan Microsoft yang menyebut nama aplikasi
tersebut sebagai Program Windows (Jendela Program). Windows versi 2
adalah versi Windows pertama yang bisa diinstal program. Satu-satunya
program yang bisa ditambahkan adalah Microsoft Word versi 1.
Windows versi 3 menjanjikan aplikasi tambahan yang lebih banyak,
kelengkapan penggunaan, kecantikan user interface atau antarmuka dan
mudahnya konfigurasi. Windows versi 3.1 adalah versi Windows yang
bisa mengoptimalisasi penggunaannya pada prosesor 32-bit Intel 80386
ke atas. Windows versi 3.11 adalah versi Windows terakhir sebelum era
Start Menu. Windows 3.11 pun adalah versi Windows pertama yang
mendukung networking/jaringan. Versi Hibrida dapat dijalankan tanpa
MS-DOS. Versi Hibrida tersebut menginstalasi dirinya sendiri dengan
DOS 7. Tidak seperti Windows versi 16-bit yang merupakan shell yang
harus diinstalasi melalui DOS terlebih dahulu. Aplikasinya pun berbeda.
Meskipun Windows 9X dapat menjalankan aplikasi Windows 16-bit,
namun Windows 9X memiliki grade aplikasi sendiri - X86-32, Windows
9X sangat terkenal dengan BSOD (Blue Screen of Death).

 Sudah dirilis
 16-bit, berjalan di atas MS-DOS
 1985 November - Windows 1.0
 1987 9 Desember - Windows 2.0
 1990 22 Mei - Windows 3.0
 1992 Agustus - Windows 3.1
 1992 Oktober - Windows for Workgroups 3.1
 1993 November - Windows for Workgroups 3.11 (Versi terakhir tanpa Menu Mulai)
 Hibrida (16-bit/32-bit), berjalan tanpa MS-DOS (meski tidak sepenuhnya)
 1995 24 Agustus - Windows 95 (Versi: 4.00.950) (Versi pertama dengan Menu Mulai)
 1998 25 Juni - Windows 98 (Versi: 4.1.1998)
 1999 5 Mei - Windows 98 Second Edition (Versi: 4.1.2222)
 2000 19 Juni - Windows Millennium Edition (Me) (Versi: 4.9.3000)
 Berbasis kernel Windows NT
 1993 Agustus - Windows NT 3.1
 1994 September - Windows NT 3.5
 1995 Juni - Windows NT 3.51
 1996 29 Juli - Windows NT 4.0
 2000 17 Februari - Windows 2000 (Versi: NT 5.0.2195)
 2001 - Windows XP (Versi: NT 5.1.2600)
 2003 - Windows Server 2003 (Versi: NT 5.2.3790)
 2006 - Windows Vista (Versi 6.0 Build 6000)
 2007 - Windows Home Server (Versi 6.0.1800.24)
 2008 - Windows Server 2008 (Versi 6.0)
 2009 22 Oktober - Windows 7 (Versi 6.1 Build 7600) (Versi terakhir dengan Menu Mulai)
 2009 22 Oktober - Windows Server 2008 R2 (Versi 6.1)
 2012 4 September - Windows Server 2012 (Versi 6.2 Build 9200)
 2012 26 Oktober - Windows 8 (Versi 6.2 Build 9200) (Versi pertama dengan Layar Mulai)
 2013 18 Oktober - Windows 8.1 (Versi 6.3 Build 9600) (Versi pertama dengan Tombol Mulai yang dimodifikasi)
 2013 18 Oktober - Windows Server 2012 R2 (Versi 6.3 Build 9600)
 Akan rilis
 2015 - Windows Threshold, sedang dikembangkan Microsoft

 Pada tahun 1983, Microsoft mengumumkan
pengembangan sebuah antarmuka grafis untuk
sistem operasi buatannya, MS-DOS yang telah
dibuat untuk sistem IBM PC dan
kompatibelnya semenjak tahun 1981.

 Windows 1.0
 Versi pertama Microsoft Windows, yang disebut dengan Windows 1.0, dirilis pada tanggal 20 November 1985. Versi ini memiliki banyak
kekurangan dalam beberapa fungsionalitas, sehingga kurang populer di pasaran. Pada awalnya Windows versi 1.0 ini hendak
dinamakan dengan Interface Manager, akan tetapi Rowland Hanson, kepala bagian pemasaran di Microsoft Corporation, meyakinkan
para petinggi Microsoft bahwa nama "Windows" akan lebih "memikat" konsumen. Windows 1.0 bukanlah sebuah sistem operasi yang
lengkap, tapi hanya memperluas kemampuan MS-DOS dengan tambahan antarmuka grafis. Selain itu, Windows 1.0 juga memiliki
masalah dan kelemahan yang sama yang dimiliki oleh MS-DOS.
 Lebih jauh lagi, Apple yang menuntut Microsoft membuat Microsoft membatasi kemampuannya. Sebagai contoh, jendela-jendela di
dalam Windows 1.0 hanya dapat ditampilkan di layar secara "tile" saja, sehingga jendela tersebut tidak dapat saling menimpa satu
sama lainnya. Selain itu, tidak ada semacam tempat yang digunakan untuk menyimpan berkas sebelum dihapus (Recycle Bin), karena
memang Apple berkeyakinan bahwa mereka memiliki hak terhadap paradigma tersebut. Microsoft pun kemudian membuang limitasi
tersebut dari Windows dengan menandatangani perjanjian lisensi dengan Apple.
 Windows 2.x
 Windows versi 2 pun muncul kemudian pada tanggal 9 Desember 1987, dan menjadi sedikit lebih populer dibandingkan dengan
pendahulunya. Sebagian besar populeritasnya didapat karena kedekatannya dengan aplikasi grafis buatan Microsoft, Microsoft Excel
for Windows dan Microsoft Word for Windows. Aplikasi-aplikasi Windows dapat dijalankan dari MS-DOS, untuk kemudian
memasuki Windows untuk melakukan operasinya, dan akan keluar dengan sendirinya saat aplikasi tersebut ditutup.
 Microsoft Windows akhirnya memperoleh peningkatan signifikan saat Aldus PageMaker muncul dalam versi untuk Windows, yang
sebelumnya hanya dapat berjalan di atas Macintosh. Beberapa ahli sejarahwan komputer mencatat ini sebagai kemunculan sebuah
aplikasi yang laku secara signifikan selain buatan Microsoft sebagai awal kesuksesan Microsoft Windows.
 Windows versi 2.0x menggunakan model memori modus real, yang hanya mampu mengakses memori hingga 1 megabita saja. Dalam
konfigurasi seperti itu, Windows dapat menjalankan aplikasi multitasking lainnya, semacam DESQview, yang berjalan dalam modus
terproteksi yang ditawarkan oleh Resi Kiswanto Intel 80286.
 Windows 2.1x
 Selanjutnya, dua versi yang baru dirilis, yakni Windows/286 2.1 dan Windows/386 2.1. Seperti halnya versi Windows sebelumnya,
Windows/286 menggunakan model memori modus real, tapi merupakan versi yang pertama yang mendukung High Memory Area
(HMA). Windows/386 2.1 bahkan memiliki kernel yang berjalan dalam modus terproteksi dengan emulasi Expanded Memory
Specification (EMS) standar Lotus-Intel-Microsoft (LIM), pendahulu spesifikasi Extended Memory Specification (XMS) yang kemudian
pada akhirnya mengubah topologi komputasi di dalam IBM PC. Semua aplikasi Windows dan berbasis DOS saat itu memang berjalan
dalam modus real, yang berjalan di atas kernel modus terproteksi dengan menggunakan modus Virtual 8086, yang merupakan fitur
baru yang dimiliki oleh Intel 80386.
 Versi 2.03 dan kemudian versi 3.0 mendapatkan tuntutan dari Apple karena memang versi 2.1 ini memiliki modus penampilan jendela
secara cascade (bertumpuk), selain beberapa fitur sistem operasi Apple Macintosh yang "ditiru" oleh Windows, utamanya adalah
masalah tampilan/look and feel. Hakim William Schwarzer akhirnya membatalkan semua 189 tuntutan tersebut, kecuali 9 tuntutan yang
diajukan oleh Apple terhadap Microsoft pada tanggal 5 Januari [[1989''

 Microsoft Windows akhirnya mencapai kesuksesan yang sangat signifikan saat menginjak versi 3.0 yang dirilis
pada tahun 1990. Selain menawarkan peningkatan kemampuan terhadap aplikasi Windows, Windows 3.0 juga
mampu mengizinkan pengguna untuk menjalankan beberapa aplikasi MS-DOS secara serentak (multitasking),
karena memang pada versi ini telah diperkenalkan memori virtual. Versi ini pulalah yang menjadikan IBM PC
dan kompatibelnya penantang serius terhadap Apple Macintosh. Hal ini disebabkan dari peningkatan performa
pemrosesan grafik pada waktu itu (dengan adanya kartu grafis Video Graphics Array (VGA)), dan juga modus
terproteksi/modus 386 Enhanced yang mengizinkan aplikasi Windows untuk memakai memori lebih banyak
dengan cara yang lebih mudah dibandingkan dengan apa yang ditawarkan oleh MS-DOS.
 Windows 3.0 dapat berjalan di dalam tiga modus, yakni modus real, modus standar, dan modus 386 Enhanced,
dan kompatibel dengan prosesor-prosesor keluarga Intel dari Intel 8086/8088, 80286, hingga 80386. Windows 3.0
akan mencoba untuk mendeteksi modus mana yang akan digunakan, meski pengguna dapat memaksa agar
Windows bekerja dalam modus tertentu saja dengan menggunakan switch-switch tertentu saat menjalankannya
 win /r: memaksa Windows untuk berjalan di dalam modus real
 win /s: memaksa Windows untuk berjalan di dalam modus standar
 win /3: memaksa Windows untuk berjalan di dalam modus 386 Enhanced.
 Versi 3.0 juga merupakan versi pertama Windows yang berjalan di dalam modus terproteksi, meskipun kernel 386
enhanced mode merupakan versi kernel yang ditingkatkan dari kernel modus terproteksi di dalam Windows/386.
 Karena adanya fitur kompatibilitas ke belakang, aplikasi Windows 3.0 harus dikompilasi dengan menggunakan
lingkungan 16-bit, sehingga sama sekali tidak menggunakan kemampuan mikroprosesor Intel 80386, yang
notabene adalah prosesor 32-bit.
 Windows 3.0 juga hadir dalam versi "multimedia", yang disebut dengan Windows 3.0 with Multimedia
Extensions 1.0, yang dirilis beberapa bulan kemudian. Versi ini dibundel dengan keberadaan "multimedia
upgrade kit", yang terdiri atas drive CD-ROM dan sebuah sound card, seperti halnya Creative Labs Sound Blaster
Pro. Versi ini merupakan perintis semua fitur multimedia yang terdapat di dalam versi-versi Windows setelahnya,
seperti halnya Windows 3.1 dan Windows for Workgroups, dan menjadi bagian dari spesifikasi Microsoft
Multimedia PC.
 Fitur-fitur yang disebutkan di atas dan dukungan pasar perangkat lunak aplikasi yang semakin berkembang
menjadikan Windows 3.0 sangat sukses di pasaran. Tercatat, dalam dua tahun sebelum dirilisnya versi Windows
3.1, Windows 3.0 terjual sebanyak 10 juta salinan. Akhirnya, Windows 3.0 pun menjadi sumber utama pemasukan
Microsoft, dan membuat Microsoft melakukan revisi terhadap beberapa rencana awalnya.

 Selama pertengahan hingga akhir 1980an, Microsoft dan IBM bekerja sama dalam mengembangkan sebuah sistem operasi penerus
DOS, yang disebut sebagai IBM OS/2. OS/2 dapat menggunakan semua kemampuan yang ditawarkan oleh mikroprosesor Intel 80286
dan mampu mengakses memori hingga 16 Megabyte. OS/2 1.0 dirilis pada tahun 1987, yang memiliki fitur swapping dan multitasking,
selain tentunya mengizinkan aplikasi MS-DOS untuk berjalan di atasnya.
 OS/2 versi 1.0 hanyalah sebuah sistem operasi yang berbasis modus teks/command line saja. OS/2 versi 1.1 yang dirilis pada tahun 1988
menawarkan antarmuka grafis, yang disebut dengan Presentation Manager (PM). Presentation Manager ini menggunakan sistem
koordinat yang sama dengan koordinat Cartesius, berbeda dengan sistem operasi Windows dan beberapa sistem GUI lainnya.
Penggunaan sistem koordinat tersebut menyebabkan titik x,y 0,0 pada OS/2 diletakkan pada pojok kiri bawah layar, sementara pada
Windows, peletakannya pada pojok kiri atas. OS/2 versi 1.2, yang dirilis pada tahun 1989, memperkenalkan sebuah sistem berkas baru,
yang disebut dengan High Performance File System (HPFS), yang ditujukan untuk menggantikan sistem berkas File Allocation Table (FAT).
 Pada awal-awal tahun 1990an, hubungan antara Microsoft dan IBM pun meregang akibat munculnya sebuah konflik. Hal ini
dikarenakan mereka saling bekerja sama dalam mengembangkan sistem operasi komputer pribadi masing-masing (IBM dengan OS/2
dan Microsoft dengan Windows-nya), keduanya memiliki akses terhadap kode masing-masing sistem operasi. Microsoft menghendaki
pengembangan lebih lanjut dari sistem operasi Windows buatannya, sementara IBM memiliki hasrat bahwa semua pekerjaan masa
depannya haruslah dibuat berdasarkan sistem operasi OS/2. Dalam sebuah percobaan untuk mengakhiri konflik ini, IBM dan
Microsoft akhirnya setuju bahwa IBM akan mengembangkan IBM OS/2 versi 2.0, untuk menggantikan OS/2 versi 1.3 dan Windows
3.0, sementara Microsoft harus mengembangkan sebuah sistem operasi baru, OS/2 versi 3.0, yang akan kemudian menggantikan OS/2
versi 2.0.
 Persetujuan ini pun tidak berlangsung lama, sehingga hubungan IBM dan Microsoft pun dihentikan. IBM akhirnya melanjutkan
pengembangan OS/2, sementara Microsoft mengganti nama sistem operasi OS/2 versi 3.0 (yang belum dirilis) menjadi Windows NT.
Keduanya masih memiliki hak untuk menggunakan teknologi OS/2 dan Windows yang sudah dibentuk sampai pemutusan
persetujuan; akan tetapi, Windows NT benar-benar ditulis sebagai sebuah sistem operasi yang baru dan sebagian besar kode bebas dari
kode IBM OS/2.
 Setelah versi 1.3 dirilis untuk untuk membenarkan beberapa masalah dalam OS/2 versi 1.x, IBM akhirnya merilis OS/2 versi 2.0 pada
tahun 1992. Versi 2.0 ini menawarkan peningkatan yang signifikan, yakni sebuah GUI berorientasi objek, yang disebut dengan
Workplace Shell (WPS), yang mencakup di dalamnya sebuah dekstop dan dianggap oleh banyak orang merupakan fitur terbaik di dalam
OS/2. Microsoft pun akhirnya "menjiplak" beberapa elemen dari Workplace Shell pada sistem operasi Windows 95 yang dirilis tiga
tahun kemudian. Versi 2.0 juga menawarkan API yang mendukung penuh instruksi 32-bit milik Intel 80386, sehingga menawarkan
fitur multitasking yang bagus dan mampu mengalamatkan memori hingga 4 gigabyte. Meskipun demikian, banyak hal di dalam internal
sistem masih menggunakan kode 16-bit, yang mengharuskan device driver juga harus ditulis dengan menggunakan kode 16-bit juga,
selain tentunya beberapa hal internal lainnya. Hal ini merupakan salah satu alasan mengapa OS/2 kekurangan driver perangkat keras.
Versi 2.0 juga mampu menjalankan aplikasi DOS dan Windows 3.0, karena memang IBM juga masih memiliki hak untuk menggunakan
kode DOS dan Windows setelah "perceraian" hubungan antara mereka.
 Pada saat itu, memang tidak jelas siapa yang menjadi pemenang dalam perlombaan yang disebut "Desktop Wars", akan tetapi pada
akhirnya OS/2 tidak mampu mendapatkan pangsa pasar yang cukup meskipun IBM pada akhirnya merilis beberapa versi OS/2 yang
jauh lebih hebat lagi setelah versi 2.0 ini.

 Windows 3.1
 Sebagai respons dari dirilisnya IBM OS/2 versi 2.0 ke
pasaran, Microsoft mengembangkan Windows 3.1, yang
menawarkan beberapa peningkatan minor terhadap
Windows 3.0 (seperti halnya kemampuan untuk
menampilkan font TrueType Fonts, yang dikembangkan
secara bersama-sama dengan Apple), dan juga terdapat
di dalamnya banyak sekali perbaikan terhadap bug dan
dukungan terhadap multimedia. Versi 3.1 juga
menghilangkan dukungan untuk modus real, sehingga
hanya berjalan pada modus terproteksi yang hanya
dimiliki oleh mikroprosesor Intel 80286 atau yang lebih
tinggi lagi. Microsoft pun pada akhirnya merilis
Windows 3.11, yang merupakan versi Windows 3.1 yang
mencakup semua tambalan dan perbaikan yang dirilis
setelah Windows 3.1 diluncurkan pada tahun 1992

 Kira-kira pada waktu yang sama, Microsoft merilis Microsoft Windows for Workgroups,
yang tersedia baik sebagai tambahan untuk Windows 3.1 dan sebagai sebuah versi yang
tercakup di dalamnya lingkungan dasar Windows dan tambahan kemampuan jaringan
di dalam sebuah paket. Windows for Workgroups mencakup driver jaringan komputer
dan stack protokol yang lebih baik, dan juga mendukung jaringan secara peer-to-peer.
Salah satu download opsional untuk Windows for Workgroups adalah stack protokol
TCP/IP dengan nama kode "Wolverine", yang mengizinkan akses ke Internet melalui
jaringan korporat. Windows for Workgroups dirilis dalam dua versi, Windows for
Workgroups 3.1 dan Windows for Workgroups 3.11. Tidak seperti versi-versi Windows
sebelumnya, Windows for Workgroups 3.11 hanya berjalan di dalam modus 386
Enhanced, dan membutuhkan setidaknya mesin dengan prosesor Intel 80386SX.
 Semua versi tersebut terus menerus meningkatkan laju penjualan Windows versi 3.x.
Meskipun Windows 3.1x masih memiliki banyak kekurangan, yang sebelumnya telah
dikoreksi oleh OS/2, seperti nama berkas yang panjang (melebihi 11 karakter, dalam
format 8.3), desktop, atau proteksi sistem terhadap kelakuan aplikasi yang tidak
diinginkan, Microsoft secara cepat mengambil alih pasar GUI di pangsa pasar desktop
untuk IBM PC dan kompatibelnya. Windows API pun menjadi standar de-facto untuk
perangkat lunak konsumen.

 Selama waktu itu, Microsoft terus melanjutkan pengembangan sistem operasi yang barunya, yang
disebut dengan Windows NT. Arsitek utama dari Windows NT adalah Dave Cutler, yang
merupakan salah satu dari pemimpin arsitek sistem operasi VMS di perusahaan Digital Equipment
Corporation (DEC), yang kemudian dibeli oleh Compaq yang sekarang bagian dari Hewlett-
Packard. Microsoft merekrut Cutler pada tahun 1988 untuk membuat sebuah versi OS/2 yang
bersifat portabel, tapi akhirnya Cutler malahan membuat sistem operasi baru.
 Sebelum pindah ke Microsoft, Cutler sebenarnya sedang membuat sebuah sistem operasi penerus
VMS di DEC, yang disebut dengan Mica. Dan pada saat petinggi DEC menggagalkan proyek
tersebut, ia keluar dari DEC dan membawa banyak pekerja ahli bersamanya ke Microsoft. DEC
memiliki keyakinan bahwa Cutler membawa kode Mica untuk digunakan oleh Microsoft dan
menuntutnya. Akhirnya, Microsoft pun kalah dan pada akhirnya disuruh membayar 150 juta dolar
Amerika dan memiliki kesepakatan untuk mendukung chip CPU baru buaan DEC, DEC Alpha,
yang kala itu tercatat sebagai sebuah chip tercepat, agar dapat berjalan di dalam Windows NT.
 Windows NT 3.1 (bidang pemasaran Microsoft menghendaki Windows NT agar terlihat sebagai
kelanjutan dari Windows 3.1) akhirnya muncul pertama kali dalam bentuk Beta bagi para
pengembang perangkat lunak pada bulan Juli 1992 dalam sebuah perhelatan Professional Developers
Conference (PDC) yang dilangsungkan di San Fransisco, California, Amerika Serikat. Microsoft juga
mengumumkan keinginannya untuk mengembangkan sebuah sistem operasi penerus bagi
Windows NT sekaligus juga pengganti Windows 3.1 pada konferensi tersebut (yang diberi nama
kode Chicago), yang kemudian akan menyatukan keduanya ke dalam sebuah sistem operasi yang
padu. Sistem operasi tersebut diberi nama Cairo.
 Ternyata Cairo merupakan sebuah proyek yang lebih rumit dibandingkan apa yang telah
diantisipasi oleh Microsoft, dan hasilnya NT dan Chicago tidak "bersatu" sampai Windows XP
diluncurkan. Selain itu, bagian-bagian Cairo belum muncul di dalam sistem operasi Microsoft
Windows hingga saat ini. Contohnya adalah subsistem WinFS, yang merupakan implementasi dari
Object File System di dalam Cairo, memang sempat dikerjakan oleh Microsoft dalam beberapa
waktu, tapi pada akhirnya Microsoft mengumumkan bahwa mereka menghentikan pengembangan
WinFS dan akan menggabungkan teknologi yang dikembangkan untuk WinFS di dalam produk
dan teknologi Microsoft yang lainnya, khususnya adalah Microsoft SQL Server.

 Dukungan device driver untuk Windows NT juga kurang begitu banyak karena memang mengembangkan driver untuk
Windows NT dianggap rumit oleh beberapa pengembang, selain tentunya Windows NT juga memiliki superioritas
dalam model abstraksi perangkat kerasnya. Masalah ini telah menghantui semua versi Windows NT hingga Windows
NT 5.0 (Windows 2000) keluar ke pasaran. Para programmer pun mengeluh bahwa mengembangkan device driver untuk
Windows NT adalah sesuatu hal yang rumit, dan para pengembang perangkat keras juga tidak mau mengambil risiko
untuk mengembangkan device driver untuk sebuah sistem operasi yang memiliki pangsa pasar terbatas. Selain itu,
meskipun Windows NT menawarkan performa yang baik dan mampu mengekspolitasi sumber daya sistem secara lebih
efisien, dalam beberapa sistem dengan perangkat keras terbatas, Windows NT dianggap sebagai sistem yang boros
sumber daya. Hal ini mengakibatkan munculnya opini publik bahwa Windows NT hanya cocok untuk mesin-mesin
yang besar dan juga jauh lebih mahal (seperti halnya workstation dengan DEC Alpha atau Intel Pentium yang kala itu
memang masih baru). Windows NT juga tidak dapat bekerja untuk pengguna pribadi karena kebutuhan sumber
dayanya yang tinggi. Selain itu, GUI yang digunakannya hanyalah salinan dari GUI Windows 3.1, yang masih kalah
jauh jika dibandingkan dengan Workplace Shell milik OS/2, sehingga alasan Windows NT merupakan pengganti bagi
Windows 3.1 tidaklah masuk akal.
 Akan tetapi, fitur-fitur tersebutlah yang membuat Windows NT pilihan yang sempurna untuk pangsa pasar server
jaringan lokal (LAN), yang pada tahun 1993 sedang mengalami booming besar-besaran, seiring dengan komoditas
jaringan di dalam kantor telah meningkat secara drastis. Fitur-fitur jaringan dalam Windows NT menawarkan beberapa
pilihan konektivitas jaringan yang luas dan juga tentunya sistem berkas NTFS yang efisien. Windows NT 3.51
merupakan primadona Microsoft saat terjun ke pasar ini, yang kemudian mengambil alih sebagian besar pangsa pasar
yang sebelumnya dimiliki oleh Novell Netware beberapa tahun ke depan.
 Salah satu peningkatan terbesar dari Windows NT adalah Application Programming Interface (API) 32-bit yang baru, yang
dibuat untuk menggantikan Windows API 16-bit yang sudah lama. API 32-bit ini dinamakan dengan Win32 API, dan
dari sanalah Microsoft menyebut API 16-bit yang lama sebagai Win16. Win32 API memiliki tiga buah implementasi
utama: satu untuk Windows NT (yang merupakan Win32 API terlengkap dengan dukungan ANSI ataupun Unicode),
satu untuk Win32s (yang merupakan bagian dari Win32 yang dapat digunakan di atas sistem Windows 3.1), dan juga
satu lagi untuk Chicago (yang hanya mendukung ANSI). Hal ini menyebabkan kompatibilitas yang tinggi antara
Chicago dan Windows NT, meskipun pada dasarnya kedua sistem tersebut adalah sangat jauh berbeda jika dilihat dari
arsitektur dasarnya.
 Windows NT merupakan sistem operasi Windows pertama yang dibuat dengan menggunakan kernel hibrida, setelah
pada versi-versi sebelumnya hanya menggunakan kernel monolithic saja.

 Setelah Windows 3.11, Microsoft mulai memulai pengembangan sebuah versi Windows yang
berorientasi kepada pengguna yang diberi nama kode Chicago. Chicago didesain agar
mmeiliki dukungan terhadap multitasking secara pre-emptive 32-bit seperti halnya yang
terdapat di dalam OS/2 dan Windows NT, meskipun kernel 16-bit masih terdapat di
dalamnya demi alasan kompatibilitas ke belakang. Win32 API yang pertama kali
diperkenalkan pada Windows NT pun diadopsi sebagai sebuah standar antarmuka
pemrograman baru yang berbasis 32-bit, dengan kompatibilitas Win16 juga dipertahankan
dengan menggunakan sebuah teknik yang dinamakan dengan "thunking". GUI yang baru juga
dimiliki oleh sistem operasi, meskipun pada awalnya Microsoft tidak merencanakannya
sebagai bagian dari sistem operasi saat dirilis. Memang beberapa elemen antarmuka
pengguna yang dimiliki oleh Cairo dipinjam dan ditambahkan kepada sistem operasi tersbut
sebagai aspek lainnya dari versi itu (khususnya fitur Plug and Play).
 Microsoft tidak mengganti semua kode Windows menjadi 32-bit; banyak bagian di dalamnya
masih berupa 16-bit (meskipun tidak menggunakan modus real secara langsung), demi alasan
kompatibilitas ke belakang, kinerja, dan waktu pengembangan. Hal ini dan fakta bahwa
banyaknya kelemahan dalam desain versi-versi Windows sebelumnya, membuat sistem
operasi yang baru ini terganggu efisiensi dan stabilitasnya.
 Akhirnya, bagian marketing Microsoft menggunakan nama Windows 95 sebagai nama produk
bagi Chicago, saat dirilis pada tanggal 24 Agustus 1995. Microsoft memiliki dua keuntungan
dari peluncuran ini: 1) adalah mustahil bagi para konsumen untuk menjalankan Windows 95
pada sistem operasi DOS bukan buatan Microsoft yang jauh lebih murah. 2) meskipun jejak-
jejak DOS tidaklah pernah dicabut dari sistem operasi tersebut, malahan versi tersebut
menancapkan sebuah versi DOS untuk dimuat sebagai bagian dari proses booting, Windows
95 berjalan dengan sendirinya di dalam modus 386 Enhanced, dengan menggunakan memori
virtual dan model pengalamatan memori flat 32-bit. Fitur-fitur itu menjadikan aplikasi Win32
untuk mengalamatkan RAM virtual sebanyak maksimal 2 gigabyte (dengan 2 gigabyte sisanya
dicadangkan untuk sistem operasi), dan dalam teorinya mencegah aplikasi tersebut untuk
mengganggu ruangan memori yang dimiliki oleh aplikasi Win32 lainnya tanpa adanya
persetujuan dari sistem operasi. Dalam hal ini, memang fungsionalitas Windows 95
mendekati apa yang dimiliki oleh Windows NT, meskipun Windows 95/98/Me tidak
mendukung memori melebihi 512 megabyte tanpa menyunting konfigurasi sistem yang
merepotkan.

 Di balik kesuksesan Microsoft, IBM terus melanjutkan pasar OS/2, dengan memproduksi OS/2 versi 3.0 dan OS/2
Warp (versi 4.0). IBM merespons keluhan yang diajukan oleh para konsumen mengenai kebutuhan perangkat
keras komputer yang tinggi yang diminta oleh OS/2 versi 2.0, OS/2 versi 3.0 pun dibuat jauh lebih ramping
dengan melakukan optimalisasi pada ukuran dan kecepatan. Sebelum Windows 95 dirilis, OS/2 Warp 3.0 bahkan
telah dibundel dalam beberapa penyedia perangkat keras mayor di Jerman. Akan tetapi, dengan dirilisnya
Windows 95, OS/2 lagi-lagi kehilangan pangsa pasarnya kembali, diambil alih oleh Windows 95.
 Mungkin tidak mungkin untuk mencari tahu apa alasan mengapa OS/2 gagal dalam mendapatkan pangsa pasar
yang besar. Walaupun OS/2 terus dapat menjalankan aplikasi Windows 3.1, sebenarnya sudah tidak ada yang
kekurangan lagi, kecuali pada sebagian kecil dari Windows API yang disebut Win32s. Tidak seperti Windows 3.1,
IBM tidak memiliki akses terhadap kode sumber Windows 95 dan tidak mau menggunakan waktu dan sumber
daya yang ada untuk melakukan emulasi terhadap Win32 API. IBM juga memperkenalkan OS/2 pada kasus
Amerika Serikat versus Microsoft, dengan menyalahkan taktik marketing pada bagian Microsoft, tapi banyak
orang mungkin setuju bahwa masalah di dalam bagian marketing IBM lah dan dukungannya yang sangat kurang
dari para pengembang perangkat lunak yang meyebabkan kegagalan-kegagalan OS/2.
 Sebelum menggantinya dengan versi Windows yang baru, Microsoft merilis Windows 95 dalam lima versi
berbeda, yakni sebagai berikut:
 Windows 95 - rilis yang sebenarnya dari Windows 95
 Windows 95 A - mencakup pembaruan Windows 95 Original Service Release 1 (OSR1) yang dimasukkan secara
langsung terhadap instalasi.
 Windows 95 B - mencakup beberapa pembaruan mayor lainnya, seperti halnya sistem berkas FAT32, dan Internet
Explorer 3.0. Versi ini juga dikenal dengan Windows 95 OSR2, atau banyak orang di Indonesia menyebutnya
sebagai Windows 97.
 Windows 95 B USB - atau Windows 95 OSR2.1 merupakan versi Windows 95 yang menawarkan dukungan
terhadap perangkat keras berbasis bus Universal Serial Bus/USB.
 Windows 95 C - atau Windows 95 OSR2.5 mencakup semua fitur di atas, ditambah Internet Explorer 4.0. Versi ini
merupakan versi yang paling terakhir dirilis dari seri Windows 95.
 Windows 95 OSR2, OSR2.1 dan OSR2.5 tidaklah dirilis untuk publik, akan tetapi hanya kepada OEM saja yang
mau menggunakan sistem operasi tersebut ke dalam komputer buatannya. Beberapa perusahaan OEM bahkan
menjual hard disk baru dengan sistem operasi Windows 95 OSR2 di dalamnya.
 Selain fitur yang terkandung di dalam Windows 95, Microsoft juga memperkenalkan Microsoft Plus! for Windows
95 yang mencakup beberapa fitur tambahan yang tidak dimiliki oleh Windows 95.

 Microsoft merilis Windows NT 4.0, sebagai penerus Windows NT 3.x
yang sukses mengancam dominasi Novell Netware dan UNIX di pasar
korporat. Windows NT 4.0 ini pada awalnya dikembangkan sebagai
sebuah bagian dari usaha untuk memperkenalkan Windows NT kepada
pasar workstation. NT 4.0 memiliki antarmuka yang sama dengan
Windows 95, tetapi menggunakan kernel yang sama dengan Windows
NT, sehingga lebih stabil. Memang, ada sebuah patch tambahan yang
tersedia untuk Windows NT 3.51 yang mampu membuat NT 3.51 agar
mirip seperti NT 4.0, tapi sangat tidak stabil dan memiliki banyak bug.
Antarmuka pengguna tersebut pada awalnya memang dikembangkan di
atas Windows NT, tapi karena Windows 95 dirilis terlebih dahulu
sebelum NT 4.0, maka orang cenderung berpikir "Windows NT 4.0
adalah jiplakan dari Windows 95."
 Windows NT 4.0 datang dalam empat versi:
 Windows NT 4.0 Workstation
 Windows NT 4.0 Server
 Windows NT 4.0 Server, Enterprise Edition (yang mencakup dukungan
terhadap clustering dan SMP hingga 8-way)
 Windows NT 4.0 Terminal Server

 Pada 25 Juni 1998, Microsoft merilis sebuah sistem operasi Windows baru, yang dikenal
sebagai Windows 98. Windows 98 dianggap sebagai revisi minor terhadap Windows 95,
tapi secara umum dilihat jauh lebih stabil dan dapat diandalkan dibandingkan dengan
pendahulunya, Windows 95. Windows 98 mencakup banyak driver perangkat keras baru
dan dukungan sistem berkas FAT32 yang lebih baik yang mengizinkan partisi untuk
memiliki kapasitas lebih besar dari 2 gigabyte, sebuah batasan yang terdapat di dalam
Windows 95. Dukungan USB di dalam Windows 98 pun juga jauh lebih baik
dibandingkan dengan pendahulunya.
 Windows 98 mengundang kontroversi saat Microsoft memasukkan penjelajah web
Microsoft Internet Explorer ke dalam sistem operasi dan tidak dapat dicabut, sehingga
menjadikan Windows Explorer dan GUI Windows mampu menampilkan direktori
seolah-olah halaman web. Hal ini membuka kasus baru, yang disebut sebagai Amerika
Serikat versus Microsoft, yang menanyakan mengapa Microsoft repot-repot menjaga
dominasinya di dalam sistem operasi komputer pribadi untuk berkompetisi dengan
para pesaingnya seperti Netscape dan IBM dengan cara yang tidak jujur.
 Pada tahun 1999, Microsoft merilis Windows 98 Second Edition, sebuah rilis yang
menawarkan banyak peningkatan dibandingkan versi sebelumnya. Internet Connection
Sharing, yang merupakan sebuah bentuk dari Network Address Translation, yang
mengizinkan beberapa mesin di dalam sebuah jaringan lokal agar dapat menggunakan
satu buah jalur koneksi Internet bersama-sama pun diperkenalkan pada versi ini.
Banyak masalah minor di dalam Windows yang lama telah dikoreksi, yang menjadikan
Windows 98 menurut banyak orang sebagai sebuah versi Windows 9x yang paling stabil
di antara semua versi Windows 9x lainnya.

 Microsoft merilis Windows 2000 pada 17 Februari 2000, sebuah versi yang sebelumnya dikenal
dengan sebutan Windows NT 5.0 atau "NT 5.0". Versi Windows 2000 ditujukan untuk dua pangsa
pasar, yakni pangsa pasar workstation dan juga pangsa pasar server.
 Di antara fitur-fitur Windows 2000 yang paling signifikan adalah Active Directory, sebuah model
jaringan pengganti model jaringan NT domain, yang menggunakan teknologi yang merupakan
standar industri, seperti Domain Name System (DNS), Lightweight Directory Access Protocol (LDAP), dan
Kerberos untuk menghubungkan antara sebuah mesin ke mesin lainnya. Windows Terminal Services
juga, yang pada Windows NT 4.0 hanya terdapat di dalam satu produk saja, pada Windows 2000
terdapat dalam semua versi server. Fitur-fitur baru yang diadopsi dari Windows 98 juga ditanamkan
di dalamnya, seperti Device Manager yang telah ditingkatkan (dengan menggunakan Microsoft
Management Console), Windows Media Player, dan DirectX 6.1 (yang memungkinkan sistem operasi
berbasis kernel Windows NT untuk menjalankan game). Windows 2000 juga merupakan versi
Windows berbasis kernel NT terakhir yang tidak mengharuskan penggunanya untuk melakukan
aktivasi terhadapnya.
 Meskipun Windows 2000 dapat memperbarui komputer yang sebelumnya menjalankan Windows 98,
Windows 2000 tidaklah dianggap sebagai produk yang cocok untuk pengguna rumahan. Alasannya
banyak, di antaranya adalah kurangnya device driver untuk banyak perangkat pengguna seperti
pemindai (scanner) dan juga pencetak (printer), pada saat dirilis. Situasi tersebut akhirnya berbalik
pada saat Windows XP dirilis oleh Microsoft.
 Windows 2000 tersedia dalam enam edisi, yakni:
 Windows 2000 Professional
 Windows 2000 Server
 Windows 2000 Advanced Server
 Windows 2000 Datacenter Server
 Windows 2000 Advanced Server Limited Edition
 Windows 2000 Datacenter Server Limited Edition

 Pada bulan September 2000, Microsoft memperkenalkan Windows Millennium Edition
(dikenal juga dengan sebutan Windows Me atau Windows ME). Versi ini memperbarui
Windows 98 dengan dukungan multimedia dan Internet yang lebih baik. Versi ini juga
memasukkan fitur "System Restore," yang mengizinkan para penggunanya untuk
mengembalikan keadaan sistem ke sebuah titik yang dikenal baik-baik saja, pada saat
sistem operasi mengalami kegagalan. System Restore menjadi fitur yang masih
dipertahankan pada Windows XP. Versi ini juga memperkenalkan Windows Movie
Maker versi pertama.
 Windows Me dibuat dalam waktu yang singkat, kira-kira hanya satu tahun, yang
ditujukan hanya untuk mengisi kekosongan rilis antara Windows 98 dan Windows XP
sebagai sistem operasi untuk kelas rumahan. Fitur-fitur yang terdapat di dalam
Windows Me (seperti Internet Explorer 5.5, Windows Media Player 7.0, dan Microsoft
DirectX 7.1) bahkan bisa diperoleh secara gratis dari situs Windows Update, kecuali
System Restore. Hasilnya, Windows Me pun tidak dianggap sebagai sebuah sistem
operasi yang unik di antara saudara-saudaranya dari keluarga Windows 9x, Windows
95 dan Windows 98. Windows Me juga dikritik karena munculnya masalah kestabilan,
dan juga dukungan terhadap MS-DOS yang berjalan di dalam modus real. Orang-orang
bahkan menyebut Windows Me sebagai Windows Mistake Edition.
 Windows Me merupakan sistem operasi terakhir yang dibuat berdasarkan kernel
monolithic Windows 9x dan MS-DOS. Versi ini pun menjadi versi terakhir sistem operasi
Windows yang tidak memiliki Windows Product Activation (WPA).

 Pada tahun 2001, Microsoft memperkenalkan Windows XP (yang memiliki nama kode "Whistler" selama
pengembangan). Akhirnya, setelah merilis beberapa versi Windows berbasis Windows 9x dan NT,
Microsoft berhasil menyatukan kedua jajaran produk tersebut. Windows XP menggunakan kernel Windows
NT 5.1, sehingga menjadikan kernel Windows NT yang terkenal dengan kestabilannya memasuki pasar
konsumen rumahan, untuk menggantikan produk Windows 9x yang berbasis 16/32-bit yang sudah menua.
 Windows XP merupakan versi sistem operasi Windows yang paling lama (paling tidak hingga saat ini),
karena memang berkisar dari tahun 2001 hingga tahun 2007, saat Windows Vista dirilis ke konsumen.
Jajaran sistem operasi Windows XP akhirnya diteruskan oleh Windows Vista pada 30 Januari 2007.
 Windows XP tersedia dalam beberapa versi:
 Windows XP Home Edition, yang ditujukan untuk pasar desktop dan laptop rumahan.
 Windows XP Home Edition N, sama seperti Home Edition yang biasa, tapi tidak memiliki Windows Media
Player, karena memang peraturan Uni Eropa tidak memperbolehkannya.
 Windows XP Professional, yang ditujukan bagi para power user dan pebisnis.
 Windows XP Professional N, sama seperti Professional Edition, tapi tidak memiliki Windows Media Player,
karena peraturan Uni Eropa tidak mengizinkannya.
 Windows XP Media Center Edition (MCE), dirilis pada bulan November 2002, merupakan Windows XP
Home Edition yang ditujukan untuk dektop dan laptop dengan penekanan pada hiburan rumahan.
 Windows XP Media Center Edition 2003
 Windows XP Media Center Edition 2004
 Windows XP Media Center Edition 2005, yang dirilis pada 12 Oktober 2004.
 Windows XP Tablet PC Edition, yang ditujukan untuk PC Tablet (PC dengan layar sentuh)
 Windows XP Tablet PC Edition 2005
 Windows XP Embedded, yang ditujukan untuk sistem benam (embedded system)
 Windows XP Starter Edition, yang ditujukan untuk para pengguna komputer di beberapa negara
berkembang.
 Windows XP Professional x64 Edition, yang dirilis pada 25 April 2005 untuk sistem-sistem rumahan dan
workstation yang menggunakan prosesor 64-bit yang berbasiskan set instruksi x86-64 (AMD64 atau Intel
EM64T).
 Windows XP 64-bit Edition, merupakan sebuah versi Windows XP yang ditujukan untuk jajaran prosesor
Intel Itanium, yang mempertahankan kompatibilitas dengan aplikasi 32-bit dengan menggunakan emulator
perangkat lunak. Versi ini sama saja dengan Windows XP Professional, dari segi fitur-fiturnya. Produk ini
dihentikan pada bulan September 2005 saat vendor terakhir workstation berbasis prosesor Itanium
menghentikan produk-produknya sebagai "workstation", karena memang mereka cenderung memfokuskan
Itanium sebagai basis komputer server.
 Windows XP 64-bit Edition 2003, dibuat berbasiskan basis kode Windows NT 5.2 (sama seperti Windows Server 2003).

 Pada tanggal 24 April 2003, Microsoft meluncurkan Windows Server 2003, sebuah
pembaruan untuk sistem operasi Windows 2000 Server, yang menawarkan banyak fitur-
fitur keamanan yang baru, pemandu "Manage Your Server wizard" yang
menyederhanakan peranan sebuah mesin yang menjalankannya, dan juga peningkatan
kinerja. Windows Server 2003 menggunakan kernel Windows NT versi 5.2.
 Di dalam Windows Server 2003, beberapa layanan yang tidak terlalu dibutuhkan di
dalam lingkungan server dinonaktifkan secara default, terutama "Windows Audio" dan
"Themes" demi alasan kestabilan; Agar dapat menggunakan suara dan tampilan yang
sama dengan Windows XP, pengguna harus mengaktifkannya secara manual, melalui
snap-in Microsoft Management Console Services.msc Selain itu, akselerasi perangkat
keras untuk kartu grafis juga dimatikan; lagi-lagi pengguna harus mengaktifkannya
secara manual, tentu saja jika device driver yang digunakan "bisa dipercayai".
 Pada bulan Desember 2005, Microsoft merilis Windows Server 2003 R2, yang
merupakan Windows Server 2003 Service Pack 1 ditambah dengan beberapa paket
tambahan. Di antara semua fitur-fitur barunya adalah fitur-fitur manajemeuntuk kantor-
kantor cabang, dan integrasi identitas yang luas.
 Windows Server 2003 tersedia dalam lima buah edisi:
 Windows Server 2003, Web Edition
 Windows Server 2003, Standard Edition
 Windows Server 2003, Enterprise Edition (32-bit dan 64-bit)
 Windows Server 2003, Datacenter Edition
 Windows Server 2003, Small Business Server

 Pada bulan Juli 2006, Microsoft merilis sebuah
versi Windows XP Service Pack 2, yang ditujukan
untuk pasar thin-client, yang disebut sebagai
Windows Fundamentals for Legacy PCs
(WinFLP). WinFLP hanya tersedia bagi para
pelanggan Microsoft Software Assurance. Tujuan
dibuatnya WinFLP adalah untuk memberikan
pilihan upgrade kepada para pelanggannya yang
masih menggunakan Windows 95, Windows 98,
Windows Me, dan Windows NT Workstation.
Sebagian besar aplikasi pengguna dijalankan di
atas mesin jarak jauh dengan menggunakan
Terminal Services atau Citrix.

 Setelah meraih kesukesan besar dengan Windows XP, Microsoft tidak lantas berhenti begitu saja
mengembangkan Windows. Versi terbaru dari Windows, disebut dengan Windows Vista, dirilis
pada tanggal 30 November 2006 [1] bagi kalangan bisnis sementara untuk kalangan pengguna
rumahan dirilis pada tanggal 30 Januari 2007. Windows Vista memang dicanangkan agar memiliki
keamanan yang lebih tangguh dibandingkan dengan versi-versi sebelumnya, dengan
memperkenalkan sebuah modus pengguna yang terbatas, yang disebut sebagai User Account Control
(UAC), untuk menggantikan filosofi "administrator-by-default" yang diberlakukan pada Windows XP.
Windows Vista juga memperkenalkan fitur grafik yang jauh lebih "memikat", yang disebut dengan
Windows Aero GUI, aplikasi yang baru (seperti halnya Windows Calendar, Windows DVD Maker
dan beberapa game baru termasuk Chess Titans, Mahjong, dan Purble Place). Selain itu, Windows
Vista juga menawarkan versi Microsoft Internet Explorer yang lebih aman, serta Windows Media
Player versi baru (versi 11).
 Windows Vista menggunakan nomor versi 6.0, sehingga memang terdapat perbedaan versi yang
signifikan jika dibandingkan dengan Windows XP yang menggunakan nomor versi 5.1 atau Windows
Server 2003 (5.2). Karena, memang Windows Vista memiliki banyak perbedaan yang mendasar,
khususnya pada bagian arsitektur dasar sistem operasi.
 Windows Vista dijual dalam beberapa edisi:
 Windows Vista Starter
 Windows Vista Home Basic
 Windows Vista Home Premium
 Windows Vista Business
 Windows Vista Enterprise
 Windows Vista Ultimate

 Windows Home Server (sebelumnya memiliki
nama kode Q singkatan dari Quattro) merupakan
sebuah produk server yang diturunkan dari
Windows Server 2003, yang didesain khusus
untuk digunakan oleh para konsumen dari
pengguna rumahan. Sistem operasi ini
diperkenalkan pada tanggal 7 Januari 2007 oleh
Bill Gates. Windows Home Server dapat
dikonfigurasikan dan dipantau dengan
menggunakan program console yang dapat
diinstalasikan pada sebuah PC klien. Windows ini
memiliki fitur Media Sharing, backup terhadap
drive lokal dan drive jarak jauh, dan duplikasi
berkas.

 Windows Server 2008, adalah sebuah versi
baru Windows Server, yang dijadwalkan untuk
dirilis pada tanggal 27 Februari 2008. Pada saat
pengembangannya, Windows Server memiliki
nama kode "Windows Server Codenamed
Longhorn." Windows Server 2008 dibangun di
atas beberapa keunggulan teknologi dan
keamanan yang pada awalnya diperkenalkan
dengan Windows Vista, dan ditujukan agar
bisa lebih modular secara signifikan,
ketimbang pendahulunya, Windows Server
2003.

 Rilis selanjutnya setelah Windows Vista adalah Windows 7, yang sebelumnya dikenal
dengan sebutan Blackcomb dan Vienna. Saat pertama kali dirilis, Windows ini memiliki
kernel NT versi 6.1 build 7600, yaitu perbaikan dari Windows Vista dimana saat rilis
pertama memiliki kernel NT 6.0 build 6000. Windows 7 yang dirilis pada tanggal 22
Oktober 2009 ini memiliki keamanan dan fitur yang baru, diantaranya adalah: Jump
List, Taskbar yang membuka program dengan tampilan kecil, Windows Media Player
12, Internet Explorer 8, dan lain-lain. Beberapa fitur yang unik adalah Sidebar yang
berganti nama menjadi Gadget dan bebas ditaruh kemana-mana pada desktop (tidak
seperti Sidebar yang hanya bisa diletakkan di tempat tertentu). Fitur itu membuat
Windows 7 menjadi menarik. Spesifikasi Windows 7 lebih ringan dan harganya juga
lebih murah dari pada Windows Vista.
 Sama seperti Windows Vista, Windows 7 juga tersedia dalam 6 edisi yaitu:
 Windows 7 Starter
 Windows 7 Home Basic
 Windows 7 Home Premium
 Windows 7 Professional
 Windows 7 Ultimate
 Windows 7 Enterprise

 Pengembangan Windows 8 dimulai sebelum Windows 7 diluncurkan pada tahun 2009. Tanggal 13 September
2011, build 8102 (Windows 8 Developer Preview) dirilis ke publik. Build ini terbuka penuh untuk pertama kalinya
dan dilengkapi Start Screen baru, antarmuka pengguna Metro dan sejumlah sampel aplikasi buatan para
karyawan magang di Microsoft. Pada tanggal 29 Februari 2012, Microsoft meluncurkan Windows 8 Consumer
Preview, versi beta dari Windows 8, build 8250. Untuk pertama kalinya sejak Windows 95, tombol Start tidak lagi
muncul di taskbar, meski layar Start-nya masih harus dibuka dengan mengklik sudut kiri bawah layar dan tombol
Start di kotak Charm. Pada tanggal 1 Agustus 2012, Windows 8 (build 9200) dirilis dengan nomor build
6.2.9200.16384. Microsoft mengadakan acara peluncuran pada 25 Oktober 2012 dan meluncurkan Windows 8
untuk publik keesokan harinya.
 Fitur:
 Desain aplikasi Windows 8 UI, yang bisa dibuat dari bahasa pemograman apa saja, seperti : HTML/CSS,
JavaScript, C, C++, C#, dll.
 Hilangnya tombol Mulai (digantikan oleh Layar Mulai dan Charms).
 Hilangnya tombol start pada desktop
 Kompatibel dengan arsitektur Intel, AMD, dan ARM (khususnya tablet).
 Kompatibel dengan perangkat berspesifikasi rendah seperti Tablet, Laptop, Netbook, bahkan Smartphone
 Portabel di USB (Windows To Go).
 Windows Explorer menggunakan ribbon seperti Office 2010 & 2007, juga berganti nama menjadi 'File Explorer.
 Hybrid Boot, fitur untuk mempercepat waktu start-up dengan menyimpan memori inti Windows ke dalam hard
disk dan me-load-nya tiap booting.
 Fitur pengembalian (recovery) baru, Refresh dan Reset. Refresh akan mengembalikan semua file Windows ke kondisi
awal tanpa mengubah pengaturan, berkas, atau aplikasi Windows 8 UI. Reset akan mengembalikan komputer ke
kondisi standar pabrikan.
 Rancangan baru dari Windows Task Manager.
 Proses aktivasi yang mudah.
 Diperkenalkannya Layar Kunci (Lock Screen).
 Bursa Windows, sebagai tempat membeli atau menginstal aplikasi Windows 8 UI.
 Aplikasi media penyimpanan awan baru yang disebut Skydrive.
 Antivirus yang sudah terintegrasi dengan Windows Defender.

 Pilihan jenis log-in yang beragam, yaitu sandi akun Microsoft/lokal, sandi gambar, dan PIN.
 Edisi:
 Windows 8
 Windows 8 adalah edisi standar Windows untuk arsitektur IA-32 dan x64. Dokumantasi yang didapat
dari ImageX tool dan buku Paul Thurrott di Windows 8 juga menyebutkan versi ini sebagai "Core".
Edisi ini membawa fitur-fitur yang ditunjukkan untuk pengguna rumahan dan memberikan semua
fitur standar Windows 8 seperti Layar Mulai, ubin langsung, Bursa Windows, Internet Explorer 10,
dan lain-lain.
 Windows 8 Pro
 Windows 8 Pro sebanding dengan Windows 7 Professional dan Ultimate dan ditunjukkan pada
pengguna tingkat lanjut atau pengguna rumahan tingkat lanjut (dengan Windows Media Center
meskipun harus membelinya lagi ). Fitur tambahan meliputi kemampuan untuk menerima koneksi
Remote Desktop, ikut serta dalam Domain Windows Server, Enkripsi Berkas Sistem, Hyper-V,
pemuatan (booting) Virtual Hard Disk, Group Policy, BitLocker dan BitLocker To Go.
 Windows 8 Enterprise
 Windows 8 Enterprise menyediakan semua fitur di Windows 8 Pro (kecuali kemampuan untuk
memasang Windows Media Center), dengan fitur tambahan untuk membantu organisasi TI (lihat
tabel dibawah). Edisi ini tersedia untuk pengguna Software Assurance atau pelanggan MSDN dan
TechNet Professional, dan dirilis tanggal 16 Agustus 2012.
 Windows RT
 Windows RT hanya akan tersedia terpasang di perangkat berbasis ARM seperti tablet KP. Windows
RT akan terpaket dengan versi yang teroptimalkan untuk sentuh dari versi desktop Microsoft Office
2013 Home and Student (Microsoft Office RT 2013) berisi Word, Excel, PowerPoint, dan OneNote, dan
mendukung kemampuan enkripsi perangkat. Beberapa fitur kantoran seperti Group Policy dan
dukungan domain tidak didukung.

 Rilis selanjutnya setelah Windows 8 adalah Windows 8.1, yang sebelumnya dikenal dengan sebutan Blue. Tanggal 26 Juni 2013, build 9431
(Windows 8.1 Free Preview) dirilis ke publik. Build ini terbuka penuh untuk pertama kalinya dan dilengkapi dengan tombol Mulai baru, booting
langsung ke desktop, layar kunci yang disempurnakan dan sejumlah aplikasi Metro yang baru. Pada tanggal 27 Agustus 2013, Windows 8.1 (build
9600) dirilis dengan nomor build 6.3.9600.16384. Microsoft mengadakan acara peluncuran pada 17 Oktober 2013 dan meluncurkan Windows 8.1
untuk publik keesokan harinya.
 Fitur:
 Aplikasi standar baru: Calculator (Modern UI), Alarm, Sound Recorder, Reading List, Food & Drink, Help & Tips, dan sebuah File Manager berbasis
Modern UI (menyatu bersama aplikasi SkyDrive Modern UI).
 Kembalinya Tombol start pada windows dan Hilangnya aplikasi Messaging.
 Terintegrasi dengan Internet Explorer 11 (Preview).
 PC Settings, merangkum pengaturan-pengaturan Control Panel (berbasis Modern UI).
 Windows PowerShell v40: sejumlah perintah baru untuk mengelola Start Screen, Windows Defender, dll.
 Bursa Windows 2.0: Tampilan Baru dan lebih fleksibel, memperbarui aplikasi secara otomatis.
 Boot ke desktop: Windows 8.1 bisa booting langsung ke desktop tanpa harus ke Layar Mulai.
 Latar Layar Mulai: Warna dan Pola latar belakang di Layar Mulai Windows 8 bisa diatur sesuka hati, bahkan bisa disamakan dengan desktop.
 Search Heroes: Di Windows 8, kita hanya bisa mencari aplikasi, pengaturan, dan files. Di Windows 8.1, selain mencari aplikasi, pengaturan, dan
files, kita juga bisa mencari orang-orang terkenal, artis, kota, atau apa saja; karena pencarian Windows 8.1 sudah terintegrasi dengan internet lewat
Bing.
 Multitugas fleksibel: Di Windows 8, kita hanya bisa menjalankan 2 aplikasi secara bersamaan. Di Windows 8.1, kita bisa menjalankan 3 atau 4
aplikasi secara bersamaan, tergantung ukuran layar.
 Layar Mulai fleksibel: Kustomisasi lebih fleksibel, menggrup, ,menempel, melepas, dan mengubah ukuran ubin aplikasi menjadi lebih mudah.
 Tampilan Baru File Explorer: Pustaka (Library) disembunyikan secara default (namun menjadi satu dibawah This PC) dan Computer berubah nama
menjadi This PC.
 Sama seperti Windows 8, Windows 8.1 juga tersedia dalam 4 edisi yaitu:
 Windows 8.1
 Windows 8.1 Pro
 Windows 8.1 Enterprise
 Windows RT 8.1

7. Sistem Operasi Windows
di Indonesia pada saat ini
versi : Windows ’95 sampai Windows XP Service
Pack 2. Windows Vista, Windows 7 dan 8

Gambar 3 : Sistem Operasi Windows XP

A. Operasional
1. Start Menu
memulai program klik logo Windows pojok bawah
2. Search / Find
untuk mencari file atau direktori yang lupa , langkah:
• Klik pada tombol Start.
• Sorotlah menu Search atau Find.
• Sorotlah Files or Folders.
• Tekan Enter. Sebuah kotak dialog akan muncul. Isilah
kriteria-kriteria file atau direktori yang diinginkan.

3. Running program via Start Menu
Cara :
• Klik kiri pada tombol Start .
• Sorot pada Programs yang akan diikuti oleh
munculnya Program Menu.
• Jika Anda melihat ada tanda panah, artinya pada
bagian itu terdapat menu bagian. Carilah program
yang ingin Anda jalankan dan klik

4. Running program via shortcut.
cara untuk membuat shortcut :
 Klik pada Start dan temukan item atau
program
 Klik kanan pada item tanpa melepasnya
dan bawa item tersebut ke desktop
 bukalah Windows Explorer.
 Temukan item yang ingin Anda buat
shortcutnya.
 Kliki kanan item tersebut, lalu sorot Send
To.
 Klik pada Desktop (created Shortcut).

5. Running program via Run Menu
- Klik pada tombol Start
- Sorot menu Run
- Pada kotak dialog ketikkan nama program
yang ingin dijalankan.

6. Windows Explorer
Fasilitas di Windows yang menjadi jembatan antara user
dengan berbagai file, dokumen, serta isi yang ada pada
hardisk sebuah komputer.
Langkah-langkah memulai Windows Explorer.
klik Start-Programs-Accessories-Windows Explorer.
klik di Windows Explorer.
Cara mudah dan praktis, yaitu dengan klik kanan di Start
lalu sorot dan klik Explorer.

7. folder baru (New)
map yang isinya terdapat berbagai file atau dokumen.
Langkah-langkah membuat folder:
• buka Windows Explorer,
• pilih Desktop, My Documents, atau drive yang
terdapat di My Computer,
• klik menu File-New-Folder
• beri nama folder tersebut

8. Mengganti nama folder (Rename)
klik kanan di folder yang ingin diubah namanya.
sorot dan klik Rename, beri nama baru pada folder,
lalu tekan Enter.
9. Properties pada folder
• Untuk melihat tipe folder, lokasi, ukuran file, status
folder, atau sharing atau berbagi data dengan
komputer lain melalui jaringan,
• Untuk masuk ke properties pada sebuah folder, klik
kanan pada folder tersebut lalu sorot dan klik
Properties.
10. Delete folder
• menghapus atau men-delete folder.
• Klik kanan pada folder yang ingin dihapus, lalu pilih Delete
dan Yes pada kotak dialog konfirmasi. Atau dengan klik pada
folder lalu tekan tombol Delete pada keyboard.

B. Melakukan Instalasi Perangkat Tambahan
(Periferal secara Fisik) dan Setup dengan
Software
I. Fungsi Periferal
Tujuan Kegiatan Pembelajaran
a. Peserta mampu menjelaskan macam-macam
peripheral.
b. Peserta mampu menjelaskan fungsi masing-
masing peripheral.

Macam-macam periferal:
 Printer
alat untuk mencetak keluaran dari
proses komputer teks, grafik,
gambar secara langsung
 jenis
- Dot matrik, menggunakan pita
- Ink Jet, menggunakan tinta
- Laser Jet menggunakan serbuk laser
 konektor printer ada dua macam :
- konektor Paralel Port dan
- USB Port.
Gambar 4. Printer

 Scanner
untuk memindai gambar dan text.
Scanner tidak akan bekerja pada sistem operasi apabila
tidak ada driver di dalam sistem
Gambar 3. Scanner

 Modem
perantara komputer dengan saluran telphone agar
data berhubungan Internet Service Provider
(ISP).
Modem ada dua macam,
- external, dapat dipasang dan dilepas sewaktu
– waktu
- internal dipasang di dalam motherboard dalam
bentuk kartu.
Gambar 5. Modem Internal Gambar 6. Modem External

Gambar 7 Menyambung/Memasang Periferal (Secara Fisik )
Periferal dan Setup Menggunakan Software

Tujuan Pembelajaran
1. Peserta mampu menjelaskan peralatan yang
dibutuhkan dalam menyambung/memasang
peripheral.
2. Peserta mampu menjelaskan prosedur pemasangan/
penyambungan peripheral dengan baik dan benar.
3. Peserta mampu menjelaskan setting peripheral
menggunakan software.

1. Printer
Langkah : secara fisik:
o Tancapkan kabel printer
pada printer dan konektor
parallel port
male/konektor USB port
pada komputer dengan
benar.
Gambar 8. Konektor Paralel
untuk Printer

Gambar 9. Konektor Printer USB

Alur kerja
o Pastikan catridge printer sudah terpasang dengan
benar.
o Hubungkan printer ke jala-jala listrik.
o Dan pastikan ada ativitas dalam printer tersebut
(catrigde bergerak).Sampai langkah ini instalasi
peripheral secara fisik sudah selesai.
o Selanjutnya tinggal instalasi untuk software yaitu
pemasangan driver.

Gambar 10. Tampilan Awal Instal Printer

Instal Peripheral setup menggunakan
software:
Sistem operasi Windows XP secara otomatis
menjalankan file instalasi driver .
Langkah berikut :
 Masukan CD Driver bawaan , misal yang akan
diinstal adalah printer Canon BJC-2100.
 Setelah CD dimasukan, Windows secara otomatis
menjalankan file eksekusi dan akan muncul kotak
dialog seperti berikut :

o tekan tombol Next, akan
muncul kotak dialog
seperti berikut, pilih option
Printer Driver klik Start:
o Proses pengcopy-an file
driver sedang
berlangsung.
Gambar 7. Kotak Dialog Install Printer BJC-
2100SP
Gambar 8. pengcopy-an file driver

o Setelah proses peng-
copy-an file selesai, akan
muncul kotak dialog
seperti gambar di
samping ini, klik Manual
Selection.
o Akan muncul kotak
dialog seperti berikut ini.
Pilih port yang ingin
digunakan. Klik Next.
o Penginstalan telah selesai
dan printer siap
digunakan
Gambar 9. Printer Port
Gambar 10. Pemilihan Port

Scanner
 Tancapkan kabel scanner pada
konektor USB port pada
komputer dengan benar.
 Masukan CD Driver Scaner
tersebut, dalam hal ini Scaner
yang akan dicontohkan adalah
Scanner CanoScan 3200/3200F.
 Langkah selanjutnya memilih
bahasa yang akan digunakan
dalam proses instalasi.
Gambar 11. Konektor scanner USB
2. Scanner

 Selanjutnya memilih software
yang diinstall dalam hal ini
software untuk mengambil
gambar yang diambil oleh Scaner.
 Setelah muncul kotak dialog
seperti gambar di atas dan pilih
Install the Software, maka akan
muncul kotak dialog seperti
berikut :
 Pada kotak dialog tersebut, kita
dapat memilih software yang akan
diinstall dan software yang tidak
akan diinstall.Kemudian klik
tombol Start Instalation.
 Setelah itu tinggal mengikuti
konfirmasi yang ditampilkan. Dan
setelah selesai proses instalasi,
Scanner siap digunakan
Gambar 12. Kotak Dialog Scanner
Setup Utility13
Gambar 13. Alternatif Pilihan
Software Scanner

Tujuan Pembelajaran
Peserta mampu melakukan tindakan korektif dan
mampu melaporkan hasil perawatan peripheral
dalam bentuk logsheet
Tindakan korektif dimaksudkan sebagai langkah awal
yang dapat diambil untuk mengatasi kondisi
abnormal.
• Gejala abnormal peripheral dapat diketahui dari pesan
kesalahan dalam komputer.
• Tindakan korektif yang perlu dilakukan adalah dengan
mengenali pesan kesalahan yang muncul.
• Setiap terjadi kerusakan atau maintenance pada peripheral
perlu dilakukan pencatatan atau pembuatan laporan.
• Laporan dapat berupa log sheet atau sejenisnya.

Berupa logsheet atu sejenisnya:
• logsheet dibuat setiap melakukan maintenance atau
tindakan perawatan terhadap peripheral
• mempermudah pengecekan kondisi peripheral.
• Dalam logshhet yang perlu dilaporkan meliputi:
Tanggal : waktu maintenance
Nama komponen : nama atau jenis
Gejala kerusakan : gejala kerusakan.
Tindakan korektif : tindakan perbaikan
Keterangan : hasil perbaikan (dapat
diperbaiki atau tidak )

No Tanggal Nama
Komponen PC
Gejala Kerusakan Tindakan
Korektif
Keterangan

IV. Identifikasi Masalah Komputer dengan
Mengenali Gejala yang Muncul
Tujuan Kegiatan Pemelajaran
1. Peserta mampu mengidentifikasi gejala kesalahan atau
kerusakan pada saat pengoperasian PC.
2. Peserta mampu mengidentifikasi jenis-jenis pesan atau
peringatan kesalahan yang terjadi pada saat booting atau PC
digunakan.

Uraian Materi
1. POST (Power on Self-Test) untuk mengecek fungsi-
fungsi komponen pendukung PC
2. POST dilakukan PC pada saat booting,
3. jika PC mengalami suatu masalah dapat terdeteksi
gejala kesalahannnya
4. PC akan memberikan pesan/peringatan kesalahan
dalam bentuk suara atau
tampilan visual
.

Prosedur POST (Power on Self-Test)
dilakukan sesaat setelah komputer dihidupkan dan mulai
booting, prosedur :
a. Test Power Supply (lampu power hidup dan kipas
kerja)
b. Secara otomatis dilakukan reset terhadap kerja CPU
c. Pengecekkan terhadap BIOS dan isinya.
d. Pengecekkan terhadap CMOS,
e. Cek CPU, ( timer, kendali memori akses langsung,
memory bus dan memory module.
f. Cek I/O controller dan bus controller.
Jika ada salah satu prosedur POST yang tidak berhasil
dilewati maka PC akan menerima pesan/peringatan
kesalahan dari POST.

N
o.
Gejala Diagnosa Pesan/Peringatan Kesalahan
1 CPU dan Monitor mati,
tidak ada beep
1. Instalasi fisik ke tegangan listrik
AC
110/220V
2. Power supply
2 CPU hidup, Monitor Mati,
Tidak ada beep
1. Instalasi kabel data dari VGA card
ke Monitor
2. Monitor
3 CPU hidup, Monitor Mati,
ada beep
Disesuaikan dengan beep
Pesan/Peringatan Kesalahan POST (Power on Self-Test)

No. Gejala Diagnosa
Pesan/Peringatan Kesalahan
1 1 beep pendek PC dalam keadaan baik
2 1 beep panjang Problem di memori
3 1 beep panjang 2 beep
pendek
Kerusakan di modul DRAM parity
pendek
Kerusakan di bagian VGA.
5 Beep terus menerus Kerusakan di modul memori atau
memori video
Kode Beep AWARD BIOS

No. Gejala Diagnosa
1 1 beep pendek DRAM gagal merefresh
2 2 beep pendek Sirkuit gagal mengecek keseimbangan DRAM Parity
(sistem
memori)
3 3 beep pendek BIOS gagal mengakses memori 64KB pertama.
4 4 beep pendek Timer pada sistem gagal bekerja
5 5 beep pendek Motherboard tidak dapat menjalankan prosessor
6 6 beep pendek Controller pada keyboard tidak dapat berjalan
dengan baik
7 7 beep pendek Video Mode error
8 8 beep pendek Tes memori VGA gagal
9 9 beep pendek Checksum error ROM BIOS bermasalah
10 10 beep pendek CMOS shutdown read/write mengalami errror
11 11 beep pendek Chache memori error
12 12 beep pendek Conventional/Extended memori rusak
Kode Beep AMI BIOS

Kode Beep IBM BIOS
No
.
Gejala Diagnosa Pesan/Peringatan
Kesalahan
1 Tidak ada beep P S rusak, card monitor/RAM tidak
terpasang
2 1 beep pendek Normal POST dan PC dalam keadaan baik
3 beep terus menerus P S rusak, card monitor/RAM tidak
terpasang
4 Beep pendek berulang
ulang
P S rusak, card monitor/RAM tidak
terpasang
pendek
Masalah Motherboard
pendek
Masalah bagian VGA Card (mono)
pendek
Masalah bagian VGA Ccard (EGA).
8 3 beep panjang Keyboard error

Penyimpangan Fungsi Peralatan Input/Output
a. Tujuan Kegiatan
1. Peserta mampu mengidentifikasikan gejala
penyimpangan
fungsi peralatan input dan output
2. Peserta mampu mengidentifikasi peralatan input
output dan menjelaskan fungsi-fungsinya.

PC secara hardware dan instaslasinya dianggap baik, perlu
dilaksanakan tes.
Khusus untuk perangkat keras, PC menyediakan saluran Input dan
Output, diantaranya yaitu:
• Serial Port : menyalurkan data input/output secara serial atau
COM.
• Paralel Port : menyalurkan data input/output secara paralel atau
LPT.
• USB Port atau Universal Serial Bus : port serial yang bersifat
Universal
(umum).
• Expantion Slot : untuk memasang card peripheral tambahan.
Slot ekspansi ada 3 macam : ISA, EISA, PCI dan
AGP.
• Selain itu termasuk juga saluran atau port untuk mouse dan keyboard,
VGA dan lain-lain yang terhubung dengan peralatan di luar.

N
o
Gejala Diagnosa Pesan/Peringatan
Kesalahan
1 Keyboard tidak bekerja • Hubungan Keyboard dan PC bermasalah
• Keyboard rusak atau saluran keyboard di
Motherboard rusak
2 Mouse tidak bekerja
(PS2/Com/USB)
• Hubungan Mouse dan PC bermasalah
• Mouse rusak atau saluran mouse
(PS2/Com/USB) di Motherboard Rusak
3 Monitor Tidak Dapat
menampilkan gambar
• Hubungan antara VGA card dan monitor
bermasalah
• VGA card bermasalah
• Monitor bermasalah
4 Monitor menampilkan
resolusi dan warna tidak
optimal
• Setting driver monitor
• Hubungan antara VGA card dan monitor
bermasalah
• VGA card bermasalah
5 Print preview pada
aplikasi tidak dapat
dilakukan
Driver printer belum terintsall

No Gejala Diagnosa Pesan/Peringatan
Kesalahan
6 Print tidak dapat
dilaksanakan
(Printer melaui
LPT/USB)
• Driver belum benar
• Hubungan printer dengan LPT/USB bermasalah
• Power belum aktif
• Tidak tersedia kertas atau tinta tidak tersedia.
• Catride tinta tidak ada atau Printer rusak
7 Mencetak tidak sesuai
dengan yang
diinginkan
Setting printer belum sesuai
8 Disk dan CD ROM
tidak
terdeteksi
• Hubungan instalasi fisik dan power disk/CD
ROM dengan motherboard
bermasalah.
• Setup di BIOS belum sesuai
• Aktifasi hardware diskdrive di windows
bermasalah
9 Disk atau CD ROM
Tidak
dapat membaca data
• Disket/CD ROM yang dibaca bermasalah
• Head atau sensor baca (optic) bermasalah,
mungkin kotor,
• setting fisik berubah atau sudah lemah (rusak)

User dapat langsung mengetahui masalah membaca
tex peringatan, Misalnya :
• Keyboard error untuk masalah pada
keyboard
• CMOS error cmos battery error atau ada
masalah pada setting
peripheral
• HDD not Install harddisk tidak terpasang

Permaslahan CPU Komputer
A. Internal, pada hardware secara internal meliputi :
• Motherboard,
• VGA card,
• CHIP BIOS,
• RAM,
• Soundcard,
• Prosessor,
• Harddisk,
• CD ROM,
• Power supply,
• monitor,
• keyboard,
• mouse
• dan lain-lain.

No. Komponen yang
Rusak
Gejala Permasalahan
1 Monitor
• mati
· blank
· menampilkan gambar tidak proporsional
· Warna tampilan tidak sesuai aslinya
· berkedip-kedip
2 Motherboard
• CPU mati
· Komputer cepat panas dan atau hang
· Kinerja komputer lambat
· Tidak dapat shuddown
· Komputer selalu meminta setup cmos
3 Port Paralel (LPT)
• Tidak dapat mencetak di printer
· Tidak dapat melakukan hubungan komunikasi
dengan computer lain melaui Laplink dengan
parallel port
4 Port Serial
· Mouse melalui serial port tidak dapat digunakan
· Peralatan eksternal lain yang melaui serial port
tidak dpat digunakan, seperti modem eksternal
Permasalahan Komponen internal

No. Komponen
yang Rusak
Gejala Permasalahan
5 Port Game Tidak dapat atau akses melaui joystick yang
terpasang di port game kacau
6 Port USB
· Mouse atau perlatan eksternal lain yang terpasang di
port USB tidak dapat bekerja atau kacau.
Peralatan lain seperti printer
7 VGA Card
· CPU mati
· Gambar kacau
· Setting tidak maksimal
· Tidak dapat mengakses program tertentu
· Akses grafik lambat
8 Sound Card · Tidak ada atau kacau suara yang keluar di
speaker aktif
9 RAM
· CPU mati
· Memori yang terbaca pada saat POST tidak
sesuai
· Akses program lambat
10 Prosessor
· CPU mati
· Prosessor cepat panas
· Prosessor sering Hang

No. Komponen yang
Rusak
Gejala Permasalahan
11 Chip BIOS
· CPU mati
· Tidak dapat booting
· Tidak dapat melakukuan identifikasi hardware
dan POST
12 Hard disk
· Tidak terdeteksi BIOS
· Tidak dapat booting
· Cepat Hang
· Akses program lambat
13 Disk drive Tidak dapat membaca/menulis /memformat/menghapus isi disk
14 CD/DVD ROM
Read/Write
Tidak dapat membaca/menulis /memformat
CD/DVD
15 Kabel Data Hardisk,diskdrive,CDROM tidak terdeteksi atau tidak
dapat diakses
16 Power Supply CPU mati
17 Panel depan CPU Saklar/lampu mati dan CPU tidak dapat dihidupkan
18 Keyboard · Keyboard mati, tidak terdetekdi BIOS
· Tombol ada yang tidak dapat digunakan

No. Komponen
yang Rusak
Gejala Permasalahan
18 Keyboard · Keyboard mati, tidak terdetekdi BIOS
· Tombol ada yang tidak dapat digunakan
19 Mouse
· Mouse tidak terdeteksi windows & tidak dapat
digunakan
· Slah satu fungsi mouse tidak dapat digunakan
20 Speaker aktif · Speaker mati
· Suara speaker tidak keluar
21 dll

No. Komponen
yang Rusak
Gejala Permasalahan
1 Printer
· Printer mati
· Selalu muncul warning di monitor
· Mencetak tidak sesuai setting
· Catridge/pita tidak terdeteksi
· Tinta/pita habis atau buram
· Print kertas double
2 TV tuner
· TV tuner mati
· Gambar tidak jelas
· Tidak dapat menyipan ke memori
· Suara tidak ada
3 Modem
· Modem mati
· Tidak dapat menghubungi provider
(ISP)
· Akses internet lambat
4 Scanner
· Scanner mati
· Tidak dapat membaca berkas/blank
· Hasil scan pecah-pecah
Masalah Eksterrnal

No. Komponen
yang Rusak
Gejala Permasalahan
5 Flash memory
· Flash memory mati
· Tidak terdeteksi oleh system operasi
· Tidak dapat membaca/menulis/
menghapus data.
6
Kamera digital
· Kamera mati
· Tidak dapat membaca berkas/blank
· Hasil foto pecah-pecah
7 CD/DVD ROM
Read/Write
eksternal
Tidak dapat membaca/menulis /memformat
CD/DVD
8 dll

B. Software / Perangkat lunak
Masalah pada perangkat lunak diklasifikasikan menjadi 3
yaitu:
1. Perangkat lunak BIOS
Program BIOS juga dapat mengalami masalah di antaranya yaitu :
· Komputer mati
· Komputer hidup tapi blank atau tidak ada tampilan di layar dan
tidak ada aktivitas.
· Komputer tidak dapat di setting hardwarenya, setting kacau dan
POST tidak jalan
2. Sistem Operasi
untuk mengelola semua sumberdaya sistem komputer, diantaranya :
• perangkat keras,
• program aplikasi, dan
• user untuk menjadi

3. Program aplikasi
perangkat lunak oleh user untuk melaksanakan aplikasi
:
• mengetik,
• menggambar,
• menghitung,
• mendengarkan musik
Program aplikasi yang dimaksud adalah :
• perkantoran,
• termasuk bahasa pemrograman,
 virus, utility
Permasalahan yang sering muncul berdasarkan klasifikasi
perangkat lunak diantaranya, yaitu :

No. Komponen Gejala Permasalahan
1 BIOS program · Komputer mati
· Komputer hidup tapi blank atau tidak ada tampilan
di layer dan tidak ada aktivitas.
· Komputer tidak dapat di setting hardwarenya,
setting kacau dan POST tidak jalan
2 Sistem Operasi · Tidak dapat booting
· Kinerja booting sampai ke windows berlangsung
dengan lambat
· Windows exsploler tidak dapat dijalankan, tidak
dapat mengcopi, mengganti nama file dan lain-lain
· Start menu tidak dapat dijalankan
· Prosedur Shutdown tidak dapat dilaksanakan
· Prosedur Shutdown berhenti sebelum komputer
benar-benar mati
4 Program
aplikasi
· Program tidak ada di start menu, desktop
· Program tidak dapat dijalankan
· Kinerja program lambat
· Program selalu meminta CD
· Fungsi-fungsi menu tidak dapat dijalankan
· Tidak ditemukan file data, tidak dapat membuka
file data atau ekstensi file data berubah

2 Identifikasi Kemungkinan Penyebab
Permasalahan
• cara melokalisir permasalahan
• Sebagai contoh, yaitu : hard disk tidak terdeteksi oleh
PC, kemungkinan kerusakan di sekitar harddisk :
A. Hardware :
• Hard disk, setting jamper hard disk
• Kabel data dan power ke hard disk
• Bus I/O pada motherboard
B. Software :
• BIOS setting
Pengecekkan, sebaiknya dilakukan dari hardware dulu, baru
software.

3. Menentukan Hipotesa Awal Penyebab Masalah
Identifikasi menghasilkan memperkirakan dan menentukan
hipotesa awal penyebab dari permasalahan.
Untuk mendukung menentukan hipotesa awal
kemungkinan :
 tegangan AC tidak stabil,
 debu yang lembab di motherboard komputer,
 head pembaca disk yang kotor dan lain sebagainya.
 Motherboard, kabel data: kemungkinan karena soket kabel
 data sudah aus/tidak kencang atau ada yang putus
 Dengan melihat hubungan sebab akibat user dapat
menentukan
hipotesa awal untuk mempermudah perbaikan.

Penyebab :
 Diskdrive tidak dapat membaca disket, lampu disk
hidup saat proses
 pembacaan disket :
 Kemungkinan kerusakan pada :
 · Disket:disket sudah rusak/kotor pada lempengan
data
 · head disk drive kotor: kemungkinan disebabkan debu
 menempel di head disk drive
 · Motherboard, kabel data: kemungkinan karena soket
kabel
 data sudah aus/tidak kencang atau ada yang putus
 Dengan melihat hubungan sebab akibat user dapat
menentukan
hipotesa awal untuk mempermudah perbaikan.

1. Tampilan Windows terdiri atas:
•. Melakukan Operasi Dasar sistem operasi Windows
pada Peralatan Komputer Personal
• Desktop,  keseluruhan tampilan,
Icon,  gambar-gambar kecil di desktop
(Shortcut)
• Tombol Start dengan lambang 
• Taskbar,  kepanjangan tombol Start
• System Tray,  penunjuk waktu (jam), program/
aplikasi khusus.
• Quick Launch  icon program aplikasi

2. Menggunakan Mouse
 Cara menggunakan mouse adalah dengan
menggenggam bagian atasnya menggunakan
telapak tangan dan menggerakkannya ke
segala arah untuk memposisikan pointer
(tanda panah) di layar komputer.

 Tombol kiri dan tombol putar dioperasikan
dengan jari telunjuk, dan tombol kanan
dioperasikan dengan jari tengah (untuk yang
kidal, berlaku kebalikannya)
 Pengenalan Komputer Untuk Anak dan
Pemula Modul 1 Kecuali disebutkan khusus,
istilah klik mengacu pada penekanan tombol
kiri mouse.
 Operasi klik kiri, kanan, dan klik kiri-kanan
dapat dilatih menggunakan game Minesweeper

 Operasi lain adalah Dobel-Klik yaitu menekan
tombol kiri dua kali berturut-turut
 Drag and Drop dilakukan dengan melakukan
klik pada satu objek (icon) tanpa melepaskan
tombol, kemudian menggerakkannya ke posisi
yang diinginkan dengan membawa objek
bersama dengan pointer lalu setelah sampai
tombol mouse dilepaskan, dianalogkan dengan
gerakan menggenggam, memindahkan benda,
dan melepas genggaman.
 Operasi dobel-klik dan drag and drop dapat
dilatih menggunakan game Solitaire

Apa, mengapa dan bagaimana ?.
1. Operasi dasar sistem operasi Windows pada
peralatan komputer personal ?
2. instalasi perangkat tambahan (periferal secara fisik)
dan setup dengan software
3. Perawatan terhadap Pengoperasian Komputer
4. Mengidentifikasi Masalah pada Koputer dengan
Mengenali Gejala yang Muncul

A. Operasi Dasar Sistem Operasi Windows pada
Peralatan Komputer Personal
1. Apa ?.
- Pengertian : sistem kerja Software dalam
menyelesaikan program
- Fungsi : sistem untuk mengolah data (gambar, kata,
dan persamaan )
 Megapa sistem operasi Windows ?.
- sudah familier
- mudah didapat
- banyak digunakan
- dll

 Bagaimana belajar operasi dasar sistem
Windows ?.
Mempelajari pengetahuan
- istilah-istilah/glosary
- fungsi komputer
- fungsi tiap-tiap komponen
- mengoperasikan

 Mengapa hal tersebut di atas perlu ?.
- sebagai pengetahuan dasar
- pengembang perangkat lunak software)
- pengembangan perangkat keras (Hardware )
- dasar perawatan
- Identifikasi masalah komputer
•

• Bagaimana Mempelajarinya?.
- belajar secara gradual
- banyak membaca referensi
- berani melakukan sendiri
- tidak takut salah dan rusak
- mengikuti perkembangan
- mengikuti kebutuhan
- belajar mekaukan perawatan sendiri
- dll

Peristilahan/Glosary
No. Kata Pengertian Fungsi
01 Beep bunyi speaker Adanya kesalah program
02 BIOS Basic input output system - mengatur operasi dasar seperti setting
layar, harddisk, dan booting.
- mengatur aliran data antara sistem
operasi komputer dan perangkat tambahan
yang terhubung pada
komputer.
03 Booting Proses menghidupkan komputer:

No. Istilah Pengertian Fungsi
04 Bus : - Sekumpulan jalur yang sejenis
- Sekumpulan kabel alat transportasi
informasi ke semua peralatan dalam
sistem. Informasi
05 CMOS Compelementary
Metal Oxide
Semiconductor
menyimpan program konfigurasi,
program diagnostik dan
informasi tanggal dan waktu pembuatan
file yang tidak akan hilang
06 CD
ROM
Compact Disk
Read Only
Memory)
Drive:Alat pemutar CD ROM. Suatu drive
untuk merekam atau memainkan
Compact Disk
07 Com Communications
Atau disebut
serial
port,
komponen yang menghubungkan CPU
dengan
printer, modem dan alat lainnya
:

08 CPU Central Processing
Unit
Unit pemroses utama dalam istilah
teknik disebut mikroprosesor, sedang dalam
pengertian umum adalah mesin komputer yaitu
casing beserta semua isi didalamnya. Pusat
pengolahan masukan sehingga menghasilkan
keluaran. Termasuk di sini adalah semua register,
sirkuit aritmatik, unit pembanding, dsb.
09 Disk disket Suatu media penyimpanan data. Piringan tipis
yang dilapisi bahan magnetik (oksida besi) yang
mampu menyimpan sejumlah data atau
informasi. Pembacaan dan penulisan informasi
dipusatkan pada track
10 Drive Pintu, penggerak
disk
11 Driver Software yang menjadikan sistem operasi bisa
berkomunikasi dengan peripheral atau alat lain,
misalnya mouse driver untuk mengendalikan
mouse.
:

Hard disk Media penyimpan data berkapasitas besar.
LPT Line Printing
Terminal
paralel port. Port untuk menghubungkan PC
dengan printer
Motherboa
rd
Papan rangkaian komputer tempat semua
komponen
elektronik komputer terangkai.
Peripheral Peralatan. Spesifikasi peralatan pendukung yang
dibutuhkan oleh sebuah PC agar dapat bekerja
secara optimal
PCI Peripheral
Component
Interconnect
Peripheral bus yang umum digunakan pada PC,
Macintosh dan workstation.
Pertama kali didesain oleh Intel dan muncul di
pasaran pada akhir 1993. PCI menyediakan jalur
transfer data cepat antara CPU dengan komponen-
komponen peripheral lain di
PC seperti video, disket, jaringan dan lain-lain.
POST Power on Self-
Test
yaitu test yang dilakukan oleh PC untuk mengecek
fungsi-fungsi komponen pendukung PC untuk
bekerja dengan baik.
:

PS Power Supply Suatu rangkaian elektronik yang berfungsi sebagai
pencatu daya/pemberi sumber tegangan/arus pada
peralatan.
VRAM Video Random
Access Memory
(Video RAM)
tipe spesial dari DRAM yang memungkinkan akses
direct high speed memory melalui sirkuit video.
Jenis memori ini lebih mahal bila dibandingkan
chips DRAM yang konvensional.
RAM Random Access
Memory
memori yang dapat dibaca dan ditulis. Informasi
akan hilang jika komputer mati.
Reset Mengosongkan memori atau mengenolkan logika
keluaran. Memulai dari awal
USB Universal Serial
Bus
Socket yang terdapat di semua PC model baru
untuk koneksi perangkat-perangkat USB. USB
mendukung instalasi yang mudah dengan system
Plug and Play, dan secara bertahap menggantikan
port serial dan pararel yang lama. Perangkat USB
meliputi scanner, modem dan printer..
Tata letak gambar susunan komponen-komponen elektonika
dalam bentuk gambar wajah dengan ukuran yang
tepat sama.
:

Generasi pertama
 Dengan terjadinya Perang Dunia Kedua, negara-negara yang terlibat dalam perang tersebut berusaha mengembangkan
komputer untuk mengeksploit potensi strategis yang dimiliki komputer. Hal ini meningkatkan pendanaan pengembangan
komputer serta mempercepat kemajuan teknik komputer. Pada tahun 1941, Konrad Zuse, seorang insinyur Jerman
membangun sebuah komputer, Z3, untuk mendesain pesawat terbang dan peluru kendali.
 Pihak sekutu juga membuat kemajuan lain dalam pengembangan kekuatan komputer. Tahun 1943, pihak Inggris
menyelesaikan komputer pemecah kode rahasia yang dinamakan Colossus untuk memecahkan kode rahasia yang
digunakan Jerman. Dampak pembuatan Colossus tidak terlalu memengaruhi perkembangan industri komputer
dikarenakan dua alasan. Pertama, Colossus bukan merupakan komputer serbaguna(general-purpose computer), ia hanya
didesain untuk memecahkan kode rahasia. Kedua, keberadaan mesin ini dijaga kerahasiaannya hingga satu dekade setelah
perang berakhir.
 Usaha yang dilakukan oleh pihak Amerika pada saat itu menghasilkan suatu kemajuan lain. Howard H. Aiken (1900-1973),
seorang insinyur Harvard yang bekerja dengan IBM, berhasil memproduksi kalkulator elektronik untuk US Navy.
Kalkulator tersebut berukuran panjang setengah lapangan bola kaki dan memiliki rentang kabel sepanjang 500 mil. The
Harvard-IBM Automatic Sequence Controlled Calculator, atau Mark I, merupakan komputer relai elektronik. Ia
menggunakan sinyal elektromagnetik untuk menggerakkan komponen mekanik. Mesin tersebut beropreasi dengan lambat
(ia membutuhkan 3-5 detik untuk setiap perhitungan) dan tidak fleksibel (urutan kalkulasi tidak dapat diubah). Kalkulator
tersebut dapat melakukan perhitungan aritmatik dasar dan persamaan yang lebih kompleks.
 Perkembangan komputer lain pada masa kini adalah Electronic Numerical Integrator and Computer (ENIAC), yang dibuat
oleh kerjasama antara pemerintah Amerika Serikat dan University of Pennsylvania. Terdiri dari 18.000 tabung vakum,
70.000 resistor, dan 5 juta titik solder, komputer tersebut merupakan mesin yang sangat besar yang mengonsumsi daya
sebesar 160kW.
 Komputer ini dirancang oleh John Presper Eckert (1919-1995) dan John W. Mauchly (1907-1980), ENIAC merupakan
komputer serbaguna (general purpose computer) yang bekerja 1000 kali lebih cepat dibandingkan Mark I.
 Pada pertengahan 1940-an, John von Neumann (1903-1957) bergabung dengan tim University of Pennsylvania dalam usaha
membangun konsep desain komputer yang hingga 40 tahun mendatang masih dipakai dalam teknik komputer. Von
Neumann mendesain Electronic Discrete Variable Automatic Computer (EDVAC) pada tahun 1945 dengan sebuah memori
untuk menampung baik program ataupun data. Teknik ini memungkinkan komputer untuk berhenti pada suatu saat dan
kemudian melanjutkan pekerjaannya kembali. Kunci utama arsitektur von Neumann adalah unit pemrosesan sentral (CPU),
yang memungkinkan seluruh fungsi komputer untuk dikoordinasikan melalui satu sumber tunggal. Tahun 1951, UNIVAC I
(Universal Automatic Computer I) yang dibuat oleh Remington Rand, menjadi komputer komersial pertama yang
memanfaatkan model arsitektur Von Neumann tersebut.
 Baik Badan Sensus Amerika Serikat dan General Electric memiliki UNIVAC. Salah satu hasil mengesankan yang dicapai
oleh UNIVAC dalah keberhasilannya dalam memprediksi kemenangan Dwilight D. Eisenhower dalam pemilihan presiden
tahun 1952.
 Komputer Generasi pertama dikarakteristik dengan fakta bahwa instruksi operasi dibuat secara spesifik untuk suatu tugas
tertentu. Setiap komputer memiliki program kode biner yang berbeda yang disebut "bahasa mesin" (machine language). Hal
ini menyebabkan komputer sulit untuk diprogram dan membatasi kecepatannya. Ciri lain komputer generasi pertama
adalah penggunaan tube vakum (yang membuat komputer pada masa tersebut berukuran sangat besar) dan silinder
magnetik untuk penyimpanan data.

 Generasi kedua
 Pada tahun 1948, penemuan transistor sangat memengaruhi perkembangan komputer. Transistor
menggantikan tube vakum di televisi, radio, dan komputer. Akibatnya, ukuran mesin-mesin elektrik
berkurang drastis.
 Transistor mulai digunakan di dalam komputer mulai pada tahun 1956. Penemuan lain yang berupa
pengembangan memori inti-magnetik membantu pengembangan komputer generasi kedua yang lebih
kecil, lebih cepat, lebih dapat diandalkan, dan lebih hemat energi dibanding para pendahulunya. Mesin
pertama yang memanfaatkan teknologi baru ini adalah superkomputer. IBM membuat superkomputer
bernama Stretch, dan Sprery-Rand membuat komputer bernama LARC. Komputer-komputer ini, yang
dikembangkan untuk laboratorium energi atom, dapat menangani sejumlah besar data, sebuah
kemampuan yang sangat dibutuhkan oleh peneliti atom. Mesin tersebut sangat mahal dan cenderung
terlalu kompleks untuk kebutuhan komputasi bisnis, sehingga membatasi kepopulerannya. Hanya ada
dua LARC yang pernah dipasang dan digunakan: satu di Lawrence Radiation Labs di Livermore,
California, dan yang lainnya di US Navy Research and Development Center di Washington D.C.
Komputer generasi kedua menggantikan bahasa mesin dengan bahasa assembly. Bahasa assembly adalah
bahasa yang menggunakan singkatan-singakatan untuk menggantikan kode biner.
 Pada awal 1960-an, mulai bermunculan komputer generasi kedua yang sukses di bidang bisnis, di
universitas, dan di pemerintahan. Komputer-komputer generasi kedua ini merupakan komputer yang
sepenuhnya menggunakan transistor. Mereka juga memiliki komponen-komponen yang dapat
diasosiasikan dengan komputer pada saat ini: printer, penyimpanan dalam disket, memory, sistem
operasi, dan program.
 Salah satu contoh penting komputer pada masa ini adalah 1401 yang diterima secara luas di kalangan
industri. Pada tahun 1965, hampir seluruh bisnis-bisnis besar menggunakan komputer generasi kedua
untuk memprosesinformasi keuangan.
 Program yang tersimpan di dalam komputer dan bahasa pemrograman yang ada di dalamnya
memberikan fleksibilitas kepada komputer. Fleksibilitas ini meningkatkan kinerja dengan harga yang
pantas bagi penggunaan bisnis. Dengan konsep ini, komputer dapat mencetak faktur pembelian
konsumen dan kemudian menjalankan desain produk atau menghitung daftar gaji. Beberapa bahasa
pemrograman mulai bermunculan pada saat itu. Bahasa pemrograman Common Business-Oriented
Language (COBOL) dan Formula Translator (FORTRAN) mulai umum digunakan. Bahasa pemrograman
ini menggantikan kode mesin yang rumit dengan kata-kata, kalimat, dan formula matematika yang lebih
mudah dipahami oleh manusia. Hal ini memudahkan seseorang untuk memprogram dan mengatur
komputer. Berbagai macam karier baru bermunculan (programmer, analis sistem, dan ahli sistem
komputer). Industr piranti lunak juga mulai bermunculan dan berkembang pada masa komputer generasi
kedua ini.

 Generasi ketiga
 Walaupun transistor dalam banyak hal mengungguli tube vakum, namun transistor
menghasilkan panas yang cukup besar, yang dapat berpotensi merusak bagian-bagian
internal komputer. Batu kuarsa (quartz rock) menghilangkan masalah ini. Jack Kilby, seorang
insinyur di Texas Instrument, mengembangkan sirkuit terintegrasi (IC : integrated circuit)
pada tahun 1958. IC mengkombinasikan tiga komponen elektronik dalam sebuah piringan
silikon kecil yang terbuat dari pasir kuarsa. Pada ilmuwan kemudian berhasil memasukkan
lebih banyak komponen-komponen ke dalam suatu chip tunggal yang disebut
semikonduktor. Hasilnya, komputer menjadi semakin kecil karena komponen-komponen
dapat dipadatkan dalam chip. Kemajuan komputer generasi ketiga lainnya adalah
penggunaan sistem operasi (operating system) yang memungkinkan mesin untuk
menjalankan berbagai program yang berbeda secara serentak dengan sebuah program utama
yang memonitor dan mengkoordinasi memori komputer.

 Generasi keempat
 Setelah IC, tujuan pengembangan menjadi lebih jelas: mengecilkan ukuran sirkuit dan komponen-komponen elektrik. Large
Scale Integration (LSI) dapat memuat ratusan komponen dalam sebuah chip. Pada tahun 1980-an, Very Large Scale
Integration (VLSI) memuat ribuan komponen dalam sebuah chip tunggal.
 Ultra-Large Scale Integration (ULSI) meningkatkan jumlah tersebut menjadi jutaan. Kemampuan untuk memasang
sedemikian banyak komponen dalam suatu keping yang berukurang setengah keping uang logam mendorong turunnya
harga dan ukuran komputer. Hal tersebut juga meningkatkan daya kerja, efisiensi dan keterandalan komputer. Chip Intel
4004 yang dibuat pada tahun 1971membawa kemajuan pada IC dengan meletakkan seluruh komponen dari sebuah
komputer (central processing unit, memori, dan kendali input/output) dalam sebuah chip yang sangat kecil. Sebelumnya,
IC dibuat untuk mengerjakan suatu tugas tertentu yang spesifik. Sekarang, sebuah mikroprosesor dapat diproduksi dan
kemudian diprogram untuk memenuhi seluruh kebutuhan yang diinginkan. Tidak lama kemudian, setiap piranti rumah
tangga seperti microwave, oven, televisi, dan mobil dengan electronic fuel injection (EFI) dilengkapi dengan mikroprosesor.
 Perkembangan yang demikian memungkinkan orang-orang biasa untuk menggunakan komputer biasa. Komputer tidak
lagi menjadi dominasi perusahaan-perusahaan besar atau lembaga pemerintah. Pada pertengahan tahun 1970-an, perakit
komputer menawarkan produk komputer mereka ke masyarakat umum. Komputer-komputer ini, yang disebut
minikomputer, dijual dengan paket piranti lunak yang mudah digunakan oleh kalangan awam. Piranti lunak yang paling
populer pada saat itu adalah program word processing dan spreadsheet. Pada awal 1980-an, video game seperti Atari 2600
menarik perhatian konsumen pada komputer rumahan yang lebih canggih dan dapat diprogram.
 Pada tahun 1981, IBM memperkenalkan penggunaan Personal Computer (PC) untuk penggunaan di rumah, kantor, dan
sekolah. Jumlah PC yang digunakan melonjak dari 2 juta unit pada tahun 1981 menjadi 5,5 juta unit pada tahun 1982.
Sepuluh tahun kemudian, 65 juta PC digunakan. Komputer melanjutkan evolusinya menuju ukuran yang lebih kecil, dari
komputer yang berada di atas meja (desktop computer) menjadi komputer yang dapat dimasukkan ke dalam tas (laptop),
atau bahkan komputer yang dapat digenggam (palmtop).
 IBM PC bersaing dengan Apple Macintosh dalam memperebutkan pasar komputer. Apple Macintosh menjadi terkenal
karena memopulerkan sistem grafis pada komputernya, sementara saingannya masih menggunakan komputer yang
berbasis teks. Macintosh juga memopulerkan penggunaan piranti mouse.
 Pada masa sekarang, kita mengenal perjalanan IBM compatible dengan pemakaian CPU: IBM PC/486, Pentium, Pentium II,
Pentium III, Pentium IV (Serial dari CPU buatan Intel). Juga kita kenal AMD k6, Athlon, dsb. Ini semua masuk dalam
golongan komputer generasi keempat.
 Seiring dengan menjamurnya penggunaan komputer di tempat kerja, cara-cara baru untuk menggali potensial terus
dikembangkan. Seiring dengan bertambah kuatnya suatu komputer kecil, komputer-komputer tersebut dapat dihubungkan
secara bersamaan dalam suatu jaringan untuk saling berbagi memori, piranti lunak, informasi, dan juga untuk dapat saling
berkomunikasi satu dengan yang lainnya. Jaringan komputer memungkinkan komputer tunggal untuk membentuk
kerjasama elektronik untuk menyelesaikan suatu proses tugas. Dengan menggunakan perkabelan langsung (disebut juga
Local Area Network atau LAN), atau [kabel telepon, jaringan ini dapat berkembang menjadi sangat besar.

 Generasi kelima
 Mendefinisikan komputer generasi kelima menjadi cukup sulit karena tahap ini masih sangat
muda. Contoh imajinatif komputer generasi kelima adalah komputer fiksi HAL9000 dari
novel karya Arthur C. Clarke berjudul 2001: Space Odyssey. HAL menampilkan seluruh
fungsi yang diinginkan dari sebuah komputer generasi kelima. Dengan kecerdasan buatan
(artificial intelligence atau AI), HAL dapat cukup memiliki nalar untuk melakukan
percapakan dengan manusia, menggunakan masukan visual, dan belajar dari
pengalamannya sendiri.
 Walaupun mungkin realisasi HAL9000 masih jauh dari kenyataan, banyak fungsi-fungsi
yang dimilikinya sudah terwujud. Beberapa komputer dapat menerima instruksi secara lisan
dan mampu meniru nalar manusia. Kemampuan untuk menterjemahkan bahasa asing juga
menjadi mungkin. Fasilitas ini tampak sederhana. Namun fasilitas tersebut menjadi jauh
lebih rumit dari yang diduga ketika programmer menyadari bahwa pengertian manusia
sangat bergantung pada konteks dan pengertian ketimbang sekedar menterjemahkan kata-
kata secara langsung.
 Banyak kemajuan di bidang desain komputer dan teknologi yang semakin memungkinkan
pembuatan komputer generasi kelima. Dua kemajuan rekayasa yang terutama adalah
kemampuan pemrosesan paralel, yang akan menggantikan model non Neumann. Model non
Neumann akan digantikan dengan sistem yang mampu mengkoordinasikan banyak CPU
untuk bekerja secara serempak. Kemajuan lain adalah teknologi superkonduktor yang
memungkinkan aliran elektrik tanpa ada hambatan apapun, yang nantinya dapat
mempercepat kecepatan informasi.
 Jepang adalah negara yang terkenal dalam sosialisasi jargon dan proyek komputer generasi
kelima. Lembaga ICOT (Institute for new Computer Technology) juga dibentuk untuk
merealisasikannya. Banyak kabar yang menyatakan bahwa proyek ini telah gagal, namun
beberapa informasi lain bahwa keberhasilan proyek komputer generasi kelima ini akan
membawa perubahan baru paradigma komputerisasi di dunia.

 Intel Corporation (NASDAQ: INTC; didirikan
1968) adalah sebuah perusahaan multinasional
yang berpusat di Amerika Serikat dan terkenal
dengan rancangan dan produksi mikroprosesor
dan mengkhususkan dalam sirkuit terpadu. Intel
juga membuat kartu jaringan, chipset papan
induk, komponen, dan alat lainnya. Intel memiliki
projek riset yang maju dalam seluruh aspek
produksi semikonduktor, termasuk MEMS.
 Intel mengganti logo dan slogannya pada 2 Januari
2006. Slogan lamanya "Intel inside" diganti dengan
"Leap ahead".

 Kapitalisasi pasarnya sekitar AS$154 miliar (Maret
2005).
 Bursa saham
 Intel diperdagangkan secara publik dan secara
internasional di NASDAQ dengan simbol INTC.
 Index
 Dow Industrials
 S&P 500
 Nasdaq 100
 SOX (PHLX Semiconductor Sector)
 GSTI Software Index

Jenis Publik
Simbol saham
NASDAQ: INTC Euronext: INCO SEHK: 4335 Dow Jones Component NASDAQ-100
Component S&P 500 Component
Industri Semiconductors
Didirikan Mountain View, California, U.S.(18 Juli 1968)[1]
Pendiri Gordon Moore, Robert Noyce
Kantor pusat Santa Clara, California, U.S.[2]
Daerah layanan Worldwide
Tokoh penting
Andy Bryant
(Chairman)
Paul Otellini
(President and CEO)
Produk
Bluetooth chipsets, flash memory, microprocessors, motherboard chipsets, network
interface cards
Pendapatan ▲ US$ 54.0 billion (2011)[3]
Laba usaha ▲ US$ 17.5 billion (2011)[3]
Laba bersih ▲ US$ 12.9 billion (2011)[3]
Jumlah aset ▲ US$ 71.12 billion (2011)[3]
Jumlah ekuitas ▲ US$ 45.91 billion (2011)[3]
Karyawan 100,100 (2011)[3]
Situs web Intel.com

 Intel Xeon adalah prosesor buatan Intel yang
ditujukan untuk pasar workstation dan server
kelas menengah ke atas (Ini dikarenakan Intel
memiliki prosesor server lainnya, yang dinamakan
dengan Intel Itanium). Prosesor ini sebenarnya
dibangun di atas wafer yang sama dengan
prosesor desktop yang setara dengannya (sebagai
contoh: Pentium II Xeon dengan Pentium II, dan
lain-lain), dengan perbedaan pada dukungan
memori yang lebih besar dan juga konfigurasi
multiprosesor, yang umumnya dihilangkan pada
prosesor desktop. Beberapa desain prosesor Xeon
juga digunakan untuk prosesor desktop, sebagai
contoh prosesor Intel Pentium Extreme Edition.

Masa produksi 1998-sekarang
Produsen •Intel
Kecepatan prosesor 400 MHz -3,8 GHz
Kecepatan FSB 100 MHz -6,4 GT/s
Set instruksi IA-32, x86-64
Mikroarsitektur Nehalem, Core, NetBurst, P6
Jumlah inti 1, 2, 4, 6, 8, atau 10

 Intel Xeon terdiri dari dua jenis, yakni Intel Xeon
DP dan Intel Xeon MP.
 Intel Xeon DP
 Intel Xeon DP adalah prosesor Intel Xeon yang
dapat dikonfigurasikan agar dapat berjalan pada
modus dua prosesor (maksimum).
 Intel Xeon MP
 Intel Xeon MP adalah prosesor Intel Xeon yang
dapat dikonfigurasikan agar dapat berjalan pada
modus banyak prosesor (empat prosesor atau
lebih). Umumnya, menggunakan jenis konfigurasi
memori Non-Uniform Memory Access (NUMA).

 Intel Xeon juga terdiri atas banyak versi, tergantung dari basis mikroarsitektur yang ia gunakan.
Berikut ini adalah versi-versi dari Intel Xeon.
 Intel Pentium II Xeon (basis P6 + MMX)
 Pentium II Xeon diperkenalkan pada bulan Juni 1998. Prosesor ini awalnya dikenal dengan nama
Drake. Pentium II Xeon berbeda dengan prosesor Pentium II biasa pada jenis cache yang digunakan
(Pentium II Xeon menggunakan memori cache yang memiliki kecepatan setara dengan prosesor),
jenis interkoneksi prosesor (Pentium II Xeon menggunakan interkoneksi Slot-2), jenis memori yang
digunakan (Intel Pentium II Xeon menggunakan memori dengan spesifikasi Error Correcting Code
(ECC)), dan konfigurasi multiprosesor.
 Pentium II Xeon dibuat berdasarkan teknologi manufaktur 250 nanometer, dan menggunakan
mikroarsitektur Intel P6, sama seperti halnya Pentium II biasa (Deschutes atau Klamath). Prosesor ini
menggunakan chipset Intel 440GX, yang memiliki dua buah slot prosesor atau Intel 450NX yang
memiliki empat buah slot prosesor, atau bahkan dapat memiliki 8 buah prosesor dengan
ditambahkannya chipset core logic tambahan. Prosesor ini memiliki cache 512 KB, 1024 KB atau 2048
KB dan menggunakan front-side bus dengan kecepatan 100 MHz.
 Intel Pentium III Xeon (basis P6 + SSE)
 Pada bulan Maret 1999, Pentium II Xeon pun digantikan oleh penerusnya, yakni Intel Pentium III
Xeon, yang dikenal dengan sebutan "Tanner". Sebenarnya tidak ada perbedaan yang signifikan
antara prosesor ini dengan pendahulunya, kecuali pada tambahan instruksi Streaming SIMD
Extension (SSE) dan beberapa perbaikan pada kinerja cache, seperti pada Pentium III (Katmai). Slot
yang digunakannya pun sama, yakni Slot 2. Kecepatan bus juga sama, yakni 100 MHz.
 Versi kedua dari Intel Xeon ini disebut dengan "Cascades", yang dibuat berdasarkan teknologi
Pentium III Coppermine. Prosesor ini kontroversial, mengingat dengan menggunakan bus yang
memiliki kecepatan 133 MHz, prosesor ini hanya menawarkan cache level 2 on-die sebesar 256 KB
saja (sama seperti halnya Pentium III biasa). Sesaat sesudah itu (akibat banyaknya keluhan dari
para pelanggan), Intel pun merilis versi Intel Pentium III Xeon yang juga berbasiskan Cascades tapi
menawarkan cache level 2 sebesar 2048 KB, untuk kemudian disebut sebagai "Cascades 2MB".
 Intel Xeon (basis Intel NetBurst Microarchitecture)
 Prosesor Intel Xeon berbasis Intel NetBurst Microarchitecture ini dibuat dalam dua jenis, yakni Intel
Xeon 32-bit dan Intel Xeon 64-bit. Berbeda dengan versi sebelumnya yang masih memiliki nama
"Pentium", Intel pun mengubah namanya menjadi Intel Xeon saja, yang diperkenalkan pada
pertengahan tahun 2001.

 Intel Xeon 32-bit
 Foster
 Prosesor pertama dari mikroarsitektur Intel NetBurst ini adalah prosesor yang disebut dengan "Foster". Prosesor
ini berbeda dengan prosesor Intel Pentium 4 (Willamette) yang juga berbasis mikroarsitektur Intel NetBurst.
Prosesor ini dapat bekerja dalam komputer sebagai otak workstation yang kuat, meski perbandingan
harga/kinerja yang ditunjukkannya kurang menarik. Intel Pentium III Xeon (Cascades 2MB) dan AMD Athlon MP
jauh mengunggulinya, apalagi harga yang ditawarkan oleh sistem-sistem tersebut lebih murah dibandingkan
dengan Intel Xeon Foster. Intel Xeon Foster ini harus disandingkan dengan memori Rambus RDRAM yang jauh
lebih mahal dibandingkan dengan Synchronous Dynamic Random Access Memory (SDRAM), atau Double Data Rate
Synchronous Dynamic Random Access Memory (DDR-SDRAM) yang digunakan oleh dua prosesor saingannya
(SDRAM digunakan oleh Intel Pentium III Xeon, sementara Athlon MP menggunakan DDR-SDRAM PC-2100).
 Xeon Foster hanya dapat digunakan dalam sistem SMP berjumlah dua prosesor saja, karena memang Intel
menyebut Xeon Foster sebagai Intel Xeon DP. Untuk kebutuhan lebih dari dua prosesor, Intel pun merilis varian
Xeon Foster yang disebut dengan Intel Xeon MP (Foster MP) yang menawarkan cache level 3 sebesar 1024 KB dan
teknologi Hyper-Threading. Hal ini memang meningkatkan kinerja Foster, tapi tidak signifikan (masih berada di
belakang Intel Pentium III Xeon dan AMD Athlon MP), selain tentunya sistem tersebut sangat mahal (berbasis
RDRAM).
 Prestonia
 Pada tahun 2002, Intel memperbaiki Xeon dengan merilis Prestonia, yang telah mendukung penuh teknologi Intel
Hyper-Threading serta memiliki cache level 2 sebesar 512 KB. Prestonia dibuat dengan berbasis teknologi
manufaktur 130 nanometer (sama seperti halnya Intel Pentium 4 Northwood). Sebagai sandingannya, Intel merilis
chipset motherboard baru, yang disebut sebagai E7500, yang menggunakan memori DDR-SDRAM dual-channel
yang lebih murah dibandingkan dengan RDRAM. Kecepatan bus yang digunakan pada awalnya adalah 400 MT/s
(100 MHz, quad-pumped), tapi beberapa saat kemudian ditingkatkan ke kecepatan 533 MT/s (133 MHz, quad-
pumped). Untuk mendukung prosesor yang memiliki kecepatan bus 533 ini, Intel pun merilis lagi chipset
motherboard baru yang disebut E7501 untuk server dan E7505 untuk workstation.
 Kinerja yang ditunjukkan oleh Prestonia jauh lebih baik dibandingkan pendahulunya (Intel Pentium III Xeon, Intel
Xeon Foster), bahkan lebih baik dibandingkan dengan AMD Athlon MP. Dukungan yang bagus dari chipset yang
baru ditengarai sebagai penyebabnya, karena Intel Pentium III Xeon, Xeon Foster dan AMD Athlon MP masih
menggunakan chipset yang lama. Setelah dirilis, prosesor ini pun banyak dilirik oleh banyak server, sehingga laku
di pasaran.
 Gallatin
 Prestonia memang hanya dapat digunakan dalam konfigurasi SMP dua prosesor saja, karenanya untuk memenuhi
segmen SMP multiprosesor, Intel pun merilis Xeon baru, yang disebut sebagai Gallatin, yang dibuat berdasarkan
prosesor Prestonia. Gallatin menawarkan cache level 3 sebesar 1024 KB atau 2048 KB, dan kinerja yang jauh lebih
baik dibandingkan dengan Foster MP. Akibatnya prosesor ini pun populer di pasar desktop. Selanjutnya, Intel
pun mencoba-coba dengan teknologi proses 130 nanometer dan walhasil Gallatin pun dapat menggunakan cache
level 3 sebesar 4096 KB.

 Intel Xeon 64-bit (x64/EM64T)
 Akibat "gagalnya" prosesor Intel Itanium dan Itanium 2 di pasaran, Intel pun membuat Xeon agar berjalan sebagai
prosesor 64-bit, yang diimplementasikan dengan menggunakan instruksi EM64T (implementasi instruksi x86-64 milik
Intel).
 Nocona
 Nocona merupakan versi pertama dari Intel Xeon 64-bit berbasis mikroarsitektur Intel NetBurst yang diperkenalkan
pertengahan tahun 2004. Prosesor ini didukung oleh chipset E7525 (untuk workstation), E7520 dan E7530 (untuk server),
yang menawarkan dukungan terhadap bus PCI Express, DDR2-SDRAM dan Serial ATA. Prosesor ini lebih lambat
dibandingkan dengan saingannya, AMD Opteron, meskipun dalam beberapa situasi, prosesor ini lebih cepat berkat
teknologi Intel Hyper-Threading.
 Irwindale
 Pada tahun 2005, Intel memperkenalkan lagi prosesor Intel Xeon yang baru, yang disebut dengan Irwindale, yang
menawarkan cache level 2 yang lebih besar (2048 KB) dan dapat menggunakan daya yang lebih rendah dibandingkan
dengan Nocona. Tapi, AMD Opteron masih lebih kencang dibandingkan dengan Irwindale.
 Cranford
 Cranford merupakan versi Xeon MP yang dibuat berbasiskan inti Nocona, yang dirilis pada April 2005.
 Potomac
 Potomac merupakan versi Xeon MP yang dibuat berbasiskan inti Irwindale, yang memiliki cache 8192 KB.
 Intel Xeon (Dual Core)
 Paxville DP
 Pada tanggal 10 Oktober 2005, Intel merilis prosesor Intel Xeon yang baru, yang memiliki dua otak dalam satu chip (dual
core) yang dinamakan dengan Paxville. Prosesor ini dibangun dengan menggunakan teknologi manufaktur 90
nanometer, sama seperti halnya Smithfield, prosesor desktop dual core Pentium 4 (Pentium D), dengan penambahan
cache level 2 untuk setiap inti menjadi 2048 kilobyte (sehingga total menjadi 4096 kilobyte). Prosesor ini merupakan versi
dual core dari prosesor Intel Xeon Irwindale.
 Versi Paxville DP hanya dapat berjalan dalam konfigurasi maksimum 2 prosesor, serta memiliki kevepatan 2800 MHz
dan memiliki kecepatan front side bus 800 MHz (200 MHz, quad pumped).

 Paxville MP
 Versi multiprosesor dari Paxville DP adalah Paxville MP, yang dirilis pada 1 November 2005. Terdapat dua varian
dari Paxville MP, yakni yang memiliki 2048 kilobyte cache level 2 (1024 kilobyte tiap inti) dan yang memiliki 4096
kilobyte cache level 2 (2048 kilobyte tiap inti). Paxville MP yang disebut oleh Intel sebagai Xeon seri 7000, berjalan
pada kecepatan antara 2666 MHz hingga 3000 MHz, pada kecepatan front-side bus 667 MHz (166 MHz, quad
pumped) atau 800 MHz (200 MHz, quad pumped).
 Sossaman
 Pada tanggal 14 Maret 2006, Intel merilis lagi prosesor Xeon yang memiliki julukan Sossaman, yang diberi nama
Dual-core Xeon Low Voltage (LV). Sossaman membutuhkan daya yang sangat kecil, karena memang
menggunakan basis proses produksi Intel Core (sama seperti halnya prosesor notebook) yang hemat daya.
Meskipun demikian prosesor ini tetap menawarkan kinerja yang menawan.
 Sossaman mendukung hingga 2 prosesor (DP), yang menawarkan teknologi virtualisasi secara perangkat keras
(Vanderpool Technology/VT), berjalan pada kecepatan bus 667 MHz (166 MHz, quad pumped), dan memiliki dua
buah inti dalam prosesornya. Meskipun demikian, prosesor ini adalah prosesor 32-bit, sehingga tidak dapat
menjalankan perangkat lunak 64-bit.
 Karena hanya mendukung aplikasi 32-bit, Intel pun meninggalkan teknologi Sossaman, dan Sossaman pun tidak
diperbarui dengan prosesor Xeon yang baru.
 Dempsey
 Pada tanggal 23 Mei 2006, Intel merilis kembali prosesor Intel Xeon dual-core, yang disebut sebagai Intel Xeon seri
5000 (memiliki nama kode Dempsey). Dempsey merupakan prosesor Intel Xeon 65 nanometer yang berbasis
mikroarsitektur Intel NetBurst, yang identik dengan prosesor Intel Pentium D "Presler", dengan tambahan
dukungan multiprosesor. Dempsey memiliki kecepatan dari 2666 MHz hingga 3733 MHz (model 5030 hingga
5080). Beberapa model memiliki kecepatan front-side bus 667 MHz (166 MHz, quad pumped) dan model lainnya
bekerja pada kecepatan front side bus 1066 MHz. Dempsey menawarkan cache level 2 yang besar, yakni 4096
kilobyte (2048 kilobyte tiap inti).
 Selain Dempsey yang standar, Intel juga merilis Dempsey yang hemat energi, yang berkecepatan 3200 MHz pada
kecepatan front side bus 1066 MHz (model 5063). Dempsey pula lah yang menggunakan soket terbaru,
menggantikan soket 603/604, yang disebut sebagai Socket J atau LGA 771.
 Tulsa
 Tulsa merupakan penerus dari Paxville MP, yang dirilis pada tanggal 29 Agustus 2006. Tulsa memiliki nomor seri
7100, yang dibangun dengan menggunakan proses manufaktur 65 nanometer dengan jumlah cache level 2 2048
kilobyte (1024 kilobyte untuk tiap intinya) serta memiliki cache level 3 hingga 16384 kilobyte. Tulsa menggunakan
Socket 604.
 Tulsa dirilis dalam dua jenis: N dan M. Jenis N memiliki kecepatan front-side bus 667 MHz (166 MHz, quad-
pumped) yang berkecepatan antara 2500 MHz hingga 3333 MHz (7110N-7140N), sementara jenis M berjalan pada
800 MHz (200 MHz, quad-pumped) yang memiliki frekuensi 2600 MHz hingga 3400 MHz (Model 7110M-7140M).
Cache level 3 bervariasi antar setiap model, yang berkisar antara 4096 kilobyte hingga 16384 kilobyte.

 Intel Xeon (basis Intel Core Microarchitecture)
 Woodcrest
 Pada tanggal 26 Juni 2006, Intel kembali merilis Intel Xeon dual-core terbaru, yang
disebut sebagai Woodcrest (dengan nomor seri 5100). Prosesor ini merupakan prosesor
Intel Xeon yang telah berbasiskan teknologi Intel Core Microarchitecture. Prosesor ini
adalah versi prosesor server dan workstation untuk prosesor Intel Core 2 (Conroe). Intel
mengklaim bahwa prosesor ini mampu menawarkan kinerja yang 80% lebih cepat,
dengan pengurangan daya hingga 20%, jika dibandingkan dengan Intel Pentium D.
 Woodcrest memiliki kecepatan front side bus sebesar 1333 MHz, meski beberapa model
sepert 5110 dan 5120 memiliki kecepatan front side bus 1066 MHz. Kecepatan prosesor
tercepat adalah 3000 MHz. Semua Woodcrest menggunakan socket J (LGA 771), dan
memiliki Thermal Design Power (TDP) 65 Watt, yang lebih rendah dari generasi
sebelumnya yang memiliki TDP 130 Watt. Meskipun demikian, beberapa model
memiliki nilai TDP yang berbeda seperti model 5160 menggunakan 80 Watt atau model
5148LV sebesar 40 Watt.
 Semua Woodcrest mendukung arsitektur x86-64 (EM64T), XD-bit, dan teknologi
virtualisasi, dengan fitur demand-based switching (khusus pada Intel Xeon 5140).
Woodcrest memiliki 4096 kilobyte cache level 2 yang digunakan bersama-sama oleh
setiap inti prosesor.

 Pentium III adalah mikroprosesor generasi keenam buatan
Intel yang diluncurkan secara resmi pada tanggal 26
Februari 1999 sebagai penerus prosesor Intel Pentium II.
Prosesor berarsitektur 32-bit ini menggunakan
mikroarsitektur Intel x86 yang diperluas dengan instruksi
RISC seperti Pentium Pro. Adapun sebenarnya prosesor x86
adalah prosesor berinstruksi CISC.
 Pada masanya, prosesor ini sempat menempatkan diri
sebagai prosesor tercepat sebelum AMD meluncurkan
Athlon. Jangkauan kecepatan prosesor ini mulai 400 MHz
(empat kali 100 MHz) hingga 1,4 GHz (10,5 kali 133 MHz).
Prosesor Pentium III dengan kecepatan 1.400 MHz
diluncurkan hampir bersamaan dengan peluncuran
prosesor Pentium 4 generasi pertama yang menimbulkan
ketimpangan pasar sehingga sempat kalah pamor.

Masa produksi Awal 1999-2003
Produsen •Intel
Kecepatan prosesor 400 MHz -1,4 GHz
Kecepatan FSB 100 MHz -133 MHz
Proses produksi 0,25 µm -0,13 µm
Set instruksi IA-32, MMX, SSE
Mikroarsitektur x86 (P6)
Jumlah inti 1
Jenis soket
•Slot 1
•Soket PGA 370
Nama kode
•Katmai
•Coppermine
•Coppermine T
•Tualatin

Nama
prosesor
Intel Pentium III
Nama perkenalan
Katmai
Coppermine
Tualatin
Peluncuran
Katmai: Februari 1999
Coppermine: November 1999
Tualatin: Desember 2000
Proses
produksi
Katmai: 250 nm
Coppermine: 180 nm
Tualatin: 130 nm
Floating-point Termasuk (sama dengan Pentium II)
Transistor
Katmai: 40.500.000 (cache L2 512 KB dalam kartrid)
Coppermine: 28.100.000 (cache L2 256 KB dalam tubuh prosesor)
Tualatin: 44.000.000 (cache L2 512 KB dalam tubuh prosesor)
Instruksi tambahan
57 instruksi MMX (Multimedia Extension)
70 instruksi SSE (Streaming SIMD Extension)
Nomor seri prosesor (PSN)
Dukungan
multiprosesor
Tidak (lihat juga Intel Pentium III Xeon)
Manajemen
daya
APM (Advanced Power Management)
ACPI (Advanced Configuration and Power Interface)
Intel SpeedStep (khusus Intel Pentium III Mobile)
Pangsa pasar Komputer desktop dan mobile

Multiplier Dinonaktifkan pada prosesor desktop, berubah secara dinamis pada seri prosesor mobile
Jangkauan
kecepatan
Katmai (Slot 1): 450 MHz, 500 MHz, 533B MHz, 550 MHz, 600 MHz, 600B MHz
Coppermine (Slot 1): 500E MHz, 533EB MHz, 550E MHz, 600E, 600EB MHz, 650MHz, 700MHz, 750MHz,
800MHz, 800EB MHz, 850MHz, 900MHz, 1000MHz, 1100MHz
Coppermine (Soket PGA 370): 600MHz, 677MHz, 733MHz, 866MHz, 933MHz;
Tualatin (Soket PGA 370): 1.133MHz, 1.133S MHz, 1.200MHz, 1.266MHz, 1.266S MHz, 1.333MHz, 1.400S
MHz
Bus sisi
depan (FSB)
Katmai: 100MHz Katmai B: 133MHz Coppermine: 133MHz Coppermine E: 100MHz
Coppermine EB: 133MHz Tualatin: 133MHz Tualatin S: 133MHz
Cache L1 32 KB (16 KB cache instruksi, 16 KB cache data)
Jenis cache L1 Inklusif
Cache L2
Katmai: 512 KB, pada kartrid, kecepatan terbatas Coppermine: 256 KB, dalam tubuh, kecepatan penuh
Tualatin: 512 KB, dalam tubuh, kecepatan penuh
Jenis cache L2 Asosiatif
Cache L3 Tidak ada
Cache memori 4 GB
Rumpun Intel x86
Register
internal
32-bit
Data bus
eksternal
Sistem bus ECC 64-bit .Cache L2 64-bit dengan bus ECC opsional
Bus memori 36-bit
Dudukan
prosesor
PGA (Pin-Grid Array) FC-PGA (Flip-Chip Pin-Grid Array) FC-PGA 2 (revisi kedua)
Sambungan ke
papan induk
SECC 2 (Single-Edge Contact Cartridge revisi kedua) 242 pin, dikenal dengan sebutan Slot 1
Soket PGA 370 untuk dudukan prosesor PGA, FC-PGA, dan FC-PGA 2

 Pentium III menggunakan slot (dikenal sebagai Slot 1) sebagai sarana penyambung dengan papan induk, sama dengan
Pentium II sebelum akhirnya berubah menggunakan soket dengan 370 pin (dikenal sebagai soket PGA 370). Prosesor ini
awalnya berjalan pada bus berkecepatan 100 MHz sebelum ditingkatkan menjadi 133 MHz.
 Prosesor ini sempat berevolusi beberapa kali sebelum akhirnya digantikan oleh Pentium 4. Evolusinya dapat dijabarkan
sebagai berikut.
 Katmai (generasi awal). Prosesor ini masih menggunakan bus berkecepatan 100 MHz yang dibangun menggunakan teknik
pabrikasi 250 nm. Adapun kecepatan cache prosesor setengah kali lipat dari kecepatan prosesor, misalnya apabila prosesor
berjalan pada kecepatan 500 MHz, maka kecepatan cache prosesor tersebut adalah 250 MHz. Cache yang digunakan adalah
SRAM berkapasitas 512 KB.
 Coppermine (generasi kedua). Prosesor ini mulai menggunakan bus berkecepatan 133 MHz walaupun masih ada yang
masih berkecepatan 100 MHz. Peningkatan yang paling menonjol pada generasi ini adalah pada kecepatan cache yang
setara dengan kecepatan prosesor, meski ukurannya dipotong menjadi setengahnya. Prosesor ini tersedia dalam desain Slot
1 maupun soket PGA 370.
 Tualatin (generasi ketiga). Prosesor ini dibangun memakai teknologi pabrikasi 180 nm dan sudah menggunakan kecepatan
bus 133 MHz.
 Pentium III memang hanya diluncurkan untuk komputer desktop dan mobile. Untuk mengatasi kebutuhan komputer server
maupun workstation, Intel menyiasatinya dengan meluncurkan Pentium III Xeon. Semua prosesor tersebut mempunyai fitur-
fitur antara lain:
 Dukungan terhadap instruksi MMX (Multimedia Extension) dan SSE (Streaming SIMD Extension). Dengan menggunakan dua
instruksi tersebut, Pentium III dapat menjalankan aplikasi multimedia dan penyuntingan video lebih gegas daripada
prosesor yang tidak dilengkapi dengan SSE.
 Seperti Pentium II, generasi pertama dari prosesor ini menggunakan antarmuka Dual Independent Bus (DIB) yang
memisahkan antara bus prosesor dengan cache serta bus prosesor dengan bus memori. Inilah sebab mengapa kecepatan
cache memorinya setengah dari kecepatan prosesor. Generasi kedua dan ketiga dari prosesor ini telah meningkatkan
performa DIB yang digunakannya sehingga cache prosesornya menjadi setara dengan kecepatan prosesor.
 Meski kontroversial karena masalah privasi, prosesor ini memiliki fitur nomor seri prosesor yang mampu mengidentifikasi
nomor seri dari prosesor yang digunakan. Sebenarnya, fitur ini lebih ditujukan bagi mereka yang berada dalam lingkungan
korporat dengan tujuan untuk memudahkan mereka dalam proses audit aset perusahaan.
 Karena menggunakan kecepatan bus yang lebih tinggi, maka Pentium III tidaklah serta-merta dapat langsung didukung
oleh papan induk yang mendukung Pentium II. Papan induk dengan chipset Intel 430 untuk Pentium II tidak dapat bekerja
dengan Pentium III secara langsung, kecuali dengan melakukan proses pembaharuan BIOS. Adapun papan induk dengan
chipset Intel 440BX, 440ZX, 440LX, dan Intel 820 sudah mendukung prosesor ini sepenuhnya.
 Prosesor ini dapat bekerja berdampingan dengan memori SDRAM PC-100, SDRAM PC-133, RDRAM PC-600, RDRAM PC-
700, RDRAM PC-800, DDR-SDRAM PC-1600, DDR-SDRAM PC-2100 (hanya segelintir chipset yang menyertakannya), dan
Virtual Channel SDRAM (VC-SDRAM) PC-133 (hanya segelintir chipset yang menyertakannya).

 Celeron adalah keluarga mikroprosesor buatan Intel
Corporation dengan arsitektur Pentium II, tetapi
dengan sedikit pengurangan memori cache demi
mempertahankan faktor ekonomis. Prosesor ini resmi
dirilis ke pasar pada bulan April 1998. Memori cache
L2 Celeron hanya berukuran 128 KB, sementara
Pentium II memiliki memori cache L2 sebesar 512 KB.
Celeron dapat dipasang pada papan induk yang
mempunyai slot 1 maupun soket PGA 370. Pada bulan
Januari 2008, Intel Corporation memperbarui jajaran
prosesor Celeron mereka dengan teknologi terbaru,
berbasiskan Core 2 dengan kode core Allendale, tetapi
dengan cache sebesar 25% jika dibandingkan dengan
prosesor Core 2.

 Covington (generasi awal)
 Mendocino
 Coppermine (128)
 Tualatin (Tualeron)
 Celeron M
 Banias (512)
 Dothan (1024)
 Shelton (Banias)
 Yonah (1024)
 Celeron NetBurst
 Willamette (128)
 Northwood (128)
 Prescott (256, Celeron D)
 Prescott-V (Celeron D)
 Cedar Mill (512, Celeron D)

 Pentium adalah generasi kelima dari arsitektur
prosesor mikro x86 buatan Intel Corporation, yang
desainnya dibuat oleh Vinod Dham. Pentium
merupakan penerus dari jajaran prosesor 486, dan
mulai dijual ke pasaran pertama kali pada tanggal
22 Maret 1993. Nama asli (kode) Pentium adalah
80586 atau i586, untuk mengikuti penamaan
generasi sebelumnya.
 Pentium merupakan prosesor pertama dari Intel
yang menggunakan arsitektur superskalar,
sehingga walaupun Pentium merupakan prosesor
yang bersifat CISC, Pentium dapat bekerja seperti
layaknya prosesor RISC, meskipun pada saat itu
belum ada aplikasi yang mampu mengutilisasinya.

 Intel beberapa kali melakukan revisi prosesor
Pentium miliknya, yakni dikarenakan ada
kesalahan dalam operasi pembagian terhadap
bilangan floating point yang tenar dengan
sebutan Floating Point Division Bug. Selain
karena kesalahan tersebut, Intel juga pernah
merevisi Pentium karena ada masalah pada
panas dan penurunan tegangan, serta
pengubahan proses manufaktur prosesor.

 Prosesor Pentium generasi pertama, yang memiliki
nama kode i586, P5, atau 80586 memiliki kecepatan 60
MHz dan 66 MHz. Prosesor ini dipaketkan pada paket
Pin-Grid Array 273-pin yang ditancapkan pada Socket-
4. Prosesor ini dibangun dengan menggunakan teknik
manufaktur Bipolar CMOS 800 nanometer. Karena ada
3100000 tabung vakum di dalamnya (sekarang
digantikan fungsinya oleh transistor yang berukuran
sepermiliar meter), prosesor ini pun terlihat bongsor
karena untuk menetralisir panas yang dihasilkan
diperlukan komponen tambahan. Akibatnya, prosesor
ini hanya tersedia sebentar saja di pasaran. Prosesor ini
pun menggunakan tegangan operasi yang sangat besar
5 volt, yang menyebabkannya ia boros daya (hingga 16
Watt), dan tentunya panas yang berlebih.

 Sadar atas kelemahan Pentium generasi pertama, Intel pun merevisi
Pentium dengan meluncurkan Pentium generasi selanjutnya (yang
memiliki nama kode P54C), pada tanggal 7 Maret 1994. Prosesor baru ini
diperkenalkan pada frekuensi 90 MHz, 75 MHz, 100 MHz. Selanjutnya
dirilis pula seri dengan kecepatan 120 MHz, 133 MHz, 150 MHz, 166
MHz, dan yang tercepat 200 MHz. Berbeda dengan prosesor Pentium
Generasi awal, prosesor ini dibangun dengan menggunakan teknologi
manufaktur Bipolar CMOS 600 nanometer, mengikuti beberapa
saingannya dari Motorola dan IBM. Versi yang lebih baru (120 MHz ke
atas) bahkan dibuat dengan menggunakan teknologi manufaktur 350
nanometer, sehingga dapat menampung 3300000 transistor. Dengan
menggunakan teknologi manufaktur yang lebih canggih, Pentium pun
lebih ramping dan lebih hemat daya (frekuensi 200 MHz hanya memakan
15.5 Watt).
 Prosesor ini dipaketkan dengan menggunakan paket Staggered Pin-Grid
Array (SPGA) 296-pin yang tentu saja tidak kompatibel dengan prosesor
generasi sebelumnya. Satu-satunya cara yang digunakan oleh pengguna
untuk melakukan upgrading dari prosesor generasi pertama ke generasi
kedua adalah dengan melakukan penggantian motherboard.

 Generasi ketiga dari prosesor Pentium adalah Pentium MMX (yang memiliki nama kode P55C)
yang dirilis pada tahun 1997. Intel memasukkan tambahan 57 instruksi MMX baru ke dalam
prosesor, tanpa melakukan perombakan terhadap desain. karena modul MMX hanya ditambahkan
begitu saja ke dalam rancangan Pentium tanpa rancang ulang, Intel terpaksa membuat unit MMX
dan FPU melakukan sharing, dalam arti saat FPU aktif MMX non-aktif, dan sebaliknya. Sehingga
Pentium MMX dalam mode MMX tidak kompatibel dengan Pentium. Prosesor ini tersedia dalam
frekuensi kecepatan/bus 166MHz/66MHz, 200MHz/66MHz, dan 233/66MHz. Selain ditujukan
untuk prosesor desktop, prosesor ini juga tersedia untuk prosesor mobile, yang bekerja pada
frekuensi 266MHz/66MHz. Ukuran Cache pun ditingkatkan pada prosesor ini: Pentium MMX
memiliki 16 KB Data cache yang bersifat write-back (yang pada versi Pentium sebelumnya hanya
terdapat 8 KB). Chip prosesor Pentium MMX diproduksi dengan menggunakan teknik manufaktur
Bipolar CMOS 350 nanometer, dan tegangan yang digunakannya adalah 2.8 Volt. Prosesor untuk
komputer portabel (yang dibangun dengan teknologi 250 nanometer) yang begitu membutuhkan
penghematan daya bahkan hanya membutuhkan 1.8 Volt.
 Lagi-lagi, Intel mengganti dudukan prosesor ke socket baru, Socket-7 321-pin, yang memiliki fitur
pengatur voltase secara otomatis (Automatic Voltage Regulator Module). Untuk menggunakan
prosesor ini, akhirnya pengguna dipaksa lagi untuk mengganti motherboard-nya.ok
 Perkembangan Dari Generasi
 Merk Microarchitektur Desktop Laptop Server Pentium P5 P5 (0.8 µm) Pentium OverDrive MMX
P54C (0.6 µm) P54CS (0.35 µm) Pentium MMX P55C (0.35 µm) Pentium OverDrive MMX
Tillamook (0.25 µm) Pentium Pro P6 P6 (0.5 µm) P6 (0.35 µm) Pentium II Klamath (0.35 µm)
Tonga (0.25 µm) Drake (0.25 µm) Pentium II Xeon Deschutes (0.25 µm) Dixon (0.25 µm) Pentium II
OverDrive Mobile Pentium II Pentium III Katmai (0.25 µm) Coppermine (180 nm) Tanner (0.25 µm)
Pentium III Xeon Coppermine (180 nm) Tualatin(130 nm) Cascades (180 nm) Mobile Pentium III
Tualatin (130 nm) Pentium III M Pentium 4 NetBurst Willamette (180 nm) Northwood (130 nm)
Rebranded as Xeon Pentium 4 Extreme Edition Northwood (130 nm) Prescott (90 nm) Gallatin
(130 nm) Prescott-2M (90 nm) Prescott (90 nm) Cedar Mill (65 nm) Pentium D Smithfield (90 nm)
Pentium Extreme Edition Presler (65 nm) Pentium M P6 based Banias (90 nm) Dothan (65 nm)
Pentium Dual-Core Yonah (65 nm) Core Allendale (65 nm) Merom-2M (65 nm) Wolfdale-
3M (45 nm) Pentium Wolfdale-3M (45 nm) Penryn-3M (45 nm) Nehalem Clarkdale (32 nm)
Arrandale" (32 nm) Sandy Bridge Sandy Bridge (32 nm)

 Prosesor Pentium memang sangat laku.
Bahkan di Indonesia, jika seseorang ditanya
mengenai prosesor, yang pertama kali diingat
adalah prosesor ini blablabla

Nama Prosesor Intel Pentium
Pembuat Intel Corporation
Diperkenalkan 19 Oktober 1992; Dirilis tanggal 22 Maret 1993
Nama kode prosesor P5, 80586, atau i586
Jumlah transistor 3,100,000 transistor
Frekuensi Kecepatan
Generasi pertama: 60 MHz dan 66 MHz; Generasi kedua: 75-100 MHz;
Generasi kedua versi baru 120 MHz dan yang di atasnya.
Kecepatan bus 50 Mhz, 60 Mhz, dan 66 MHz
Proses produksi
Generasi pertama: 800 nanometer (0.8 mikron); Generasi kedua: 600 nanometer;
Generasi kedua versi baru: 350 nanometer.
Ukuran cache Level 1 16 KB (8KB instruction cache + 8KB data cache)
Ukuran cache Level 2 Antara 256 KB hingga 1024 MB on-board (COAST/cache-on-a-stick).
Tipe cache Level 2 Two way associative; write-back
Ukuran Register 32-bit
Address bus eksternal 64-bit
Memory Address bus 32-bit, sehingga dapat mengalamati 4 gigabytes
Tegangan operasi 5 Volt (generasi pertama); 3.465 Volt, 3.3 Volt, 3.1 Volt, 2.9 Volt (generasi kedua)
Paket Prosesor Pin-Grid Array 273-pin; Staggered Pin-Grid Array 296-pin
Interkoneksi dengan
motherboard
Socket-4
Fitur manajemen daya SMM (System Management Mode)

 Prosesor Intel Pentium II ialah prosesor penerus Pentium Pro, yang dilengkapi dengan teknologi MMX yang
diluncurkan pertama kali pada Mei 1997. Sebelum diberi nama Pentium II, prosesor ini dikenal dengan
codename Klamath.
 Pentium II sebenarnya sama seperti Pentium Pro, dan prosesor generasi keenam dari keluarga P6 lainnya.
Akan tetapi, desainnya yang agak radikal membuatnya menjadi pembeda. Dengan menggunakan teknologi
350 nanometer (0.35 mikron) dan 250 nanometer (0.25 mikron) dan dilengkapi dengan instruksi MMX,
prosesor ini menjadi prosesor untuk mainstream setelah Pentium MMX, setelah Pentium Pro mengalami
kegagalan pada kelas desktop dan laku hanya pada server.
 Desain dudukan prosesornya dinamakan SECC (Single Edge Contact Cartridge), atau Slot-1. Cache Level-1
sebesar 32 KB terintegrasi pada die, akan tetapi cache Level-2 dimasukkan ke dalam cartridge, sehingga
menyebabkan kecepatan L2 tidaklah seperti kecepatan prosesor, melainkan setengahnya. Kontak dengan
motherboard pun beda. Dengan fisik seperti card adapter, Pentium II ini dibentuk, berbeda dengan
kebanyakan CPU yang beredar waktu itu yang masih menggunakan ZIF socket-7. Inti prosesor Pentium II
Klamath yang berjalan pada kecepatan 233 Mhz hingga 333 MHz dibuat dengan teknologi 0.35 mikron (350
nanometer). Akan tetapi inti prosesor Pentium II Deschutes, yang berlari pada kecepatan 333 Mhz hingga
450 Mhz menggunakan teknologi proses 0.25 mikron. Semua inti Pentium II didasarkan pada teknologi
yang sama seperti Pentium Pro, dengan semua keungggulannya (kecuali L2 cache), dan terintegrasikannya
instruksi MMX yang telah diperbaiki. Dengan semua keunggulan itu, chip pun menjadi semakin kecil,
sehingga frekuensi semakin tinggi dan daya yang dibutuhkan pun menjadi lebih rendah, dan yang paling
penting harganya yang lebih murah dibandingkan dengan Pentium Pro.
 Intel hanya merilis Pentium II untuk pasar desktop saja, mengingat mereka juga membuat prosesor yang
dibangun dengan teknologi yang sama dengan Pentium II yang dikhususkan untuk workstation dan server
dengan nama Pentium II Xeon. Karenanya, pada Pentium II, tidak terdapat fitur multiprosesor, seperti
halnya Pentium Pro. Lagipula, aplikasi yang benar-benar mengutilisasi banyak prosesor pada saat itu
sangatlah sedikit pada segmen desktop, dan hanya tersedia pada beberapa aplikasi segmen server.
 Prosesor ini adalah prosesor 32-bit. Meski ia memiliki address-bus sebesar 36-bit yang mampu mengalamati
hingga 64 Gigabyte, limitasi pada arsitektur 32-bit menyebabkan prosesor ini hanya mampu mengalamati
hingga 4 Gigabyte saja. Pengecualian terjadi pada sistem multiprosesor, yang dikonfigurasikan dalam mode
NUMA (Non-Uniform Memory Access) di mana setiap prosesor memiliki jalur memorinya sendiri-sendiri.
Dengan menggabungkan beberapa prosesor Pentium II (Xeon tentunya), batas 4 Gigabyte arsitektur 32-bit
pun dapat dilewati.

 Pentium Extreme Edition merupakan prosesor Pentium 4 keluaran Intel Corporation yang ditujukan
untuk pasar khusus, yakni pasar gamer dan antusias terhadap kinerja
 Saat AMD bangga karena akan meluncurkan prosesor AMD Athlon 64 untuk komputer desktop, Intel
secara diam-diam meluncurkan prosesor baru, dengan nama Intel Pentium 4 Extreme Edition ketika
Intel Developer Forum sedang berlangsung, delapan hari sebelum AMD meluncurkan AMD Athlon
64. Pentium 4 Extreme Edition dibangun berdasarkan core Gallatin (Intel Xeon MP) dengan dikurangi
dukungan multiprocessor, dan ditambah cache L3 sebesar 2048 KB.
 Dukungan HyperThreading seperti prosesor Pentium 4 biasa pun terdapat dalam prosesor ini.
Dengan Hyper Threading pada prosesor ini membuatnya dikenali oleh sistem operasi yang bersifat
SMP-capable (sistem operasi yang mendukung multiprocessor seperti Windows NT, 2000, XP dan
GNU/Linux) selayaknya dua prosesor, satu prosesor fisik dan satu prosesor logis.
 Intel menyatakan bahwa penambahan 2 MB L3 cache pada prosesor ini bagi para maniak game dan
multimedia bertujuan untuk menampung berbagai proses yang dibutuhkan oleh aplikasi yang
digunakan oleh para penggunanya sehingga menghilangkan latency pada jalur memori dan prosesor.
Penambahan 2 MB ini sangatlah tepat, karena berbagai data, seperti sebuah frame tunggal video
resolusi DVD atau data vertex pada game masa kini rata-rata melebihi 1 MB, tetapi masih jauh di
bawah 2 MB. Penyebab utama mengapa Intel tidak menambahkan cache Level 2 adalah Intel tidak
mau membongkar arsitektur Pentium 4 C yang sudah mapan dan meraup berbagai kesuksesan itu.
Apalagi dengan harga dua kali lebih besar dibandingkan prosesor Pentium 4 biasa dengan kecepatan
yang sama.
 Ketika pertama kali diluncurkan, prosesor ini didukung oleh motherboard dengan chipset Intel 875P
(Canterwood), Intel 7210 dan Intel 865PE (Springdale) yang sudah terlebih dulu hadir di pasaran.
Dengan dukungan Dual channel Memory pada ketiga chipset tersebut, dipastikan kinerjanya akan
terbukti sangat tinggi, dan dapat mengeksploitasi seluruh kemampuannya. Bahkan banyak overclocker
yang berhasil meng-overclock prosesor ini menjadi lebih dari 4.5 GHz, karena multiplier yang dapat
dibuka.

Nama prosesor Intel Pentium 4 Extreme Edition
Code name Gallatin
Jumlah transistor 178 juta
Diperkenalkan 15 September 2003
Frekuensi 3.2GHz, 3.4 GHz, 3.73 GHz
Multiplier 12, 13, 14, 15, 16, 17, 18 x (tidak dikunci)
Kecepatan Bus 800 MHz (4 x 200 MHz) dan 1066 Mhz (4x 233 MHz)
L1 Execution Trace Cache 8 KμOps
L1 Data Cache 12 KB
L2 Cache 512 KB eight way set associative
L3 Cache 2048 MB, eight way set associative
Micro architecture Intel NetBurst
Instruction set Intel x86, MMX, SSE, SSE2, HT
Proses manufaktur 130 nanometer
Ukuran inti prosesor 237 mm2
Ukuran register 32-bit
Address bus eksternal 64-bit
Memory bus address 32-bit
Tegangan 1.525 volt (Automatic Voltage Regulator Module)
Package μPGA-478, LGA-775
Power Management Advanced Configuration and Power Interface (ACPI)
Dukungan multiprocessor Tidak (meski ia sebenarnya dibuat berdasarkan Intel Xeon MP).
Dukungan HyperThreading Ya, dua prosesor.

 Kinerja prosesor ini menang telak cukup jauh jika
dibandingkan dengan prosesor Intel Pentium D
seri Presler apalagi Pentium D seri Smithfield yang
masih menggunakan mikroarsitektur Intel
NetBurst. Jika dibandingkan dengan seterunya,
AMD Athlon FX 60, sebuah prosesor Intel Core 2
Duo berkecepatan 2400 MHz mengungguli
prosesor tersebut dengan perbedaan kinerja kira-
kira 15%. Jika prosesor AMD Athlon FX tersebut
di-overclock menjadi 3.4 GHz, prosesor tersebut
unggul tipis dibandingkan Core 2 Duo 2400 MHz.
Ini berarti prosesor Intel Core 2 Duo jauh lebih
efisien dibandingkan dengan pendahulunya dalam
rangka mengeksekusi instruksi.

Masa produksi 2006-2011
Produsen •Intel
Kecepatan prosesor 1,06 GHz -3,33 GHz
Kecepatan FSB 533 MHz -1.333 MHz
Proses produksi 65 nm -45 nm
Set instruksi x86, x86-64 (SSE4.1 hanya untuk 45 nm)
Mikroarsitektur Core
Jumlah inti 1, 2, atau 4 (2×2)
Jenis soket
•LGA 775
•µPGA 478
•µPGA 478
•µBGA 479
•µBGA 965
Nama kode
•Allendale
•Conroe
•Conroe-L
•Merom-2M
•Merom-L
•Kentsfield
•Wolfdale
•Yorkfield
•Penryn

Nama Prosesor Intel Core 2 Duo
Nama kode Conroe, Allendale, Wolfdale, Merom, Penryn, (dua inti) Kentsfield, Yorkfield, (empat inti)
Dirilis 27 Juli 2006
Segmen Pasar Desktop, Laptop
Mikroarsitektur Intel Core Microarchitecture
Set instruksi
x86, MMX, SSE, SSE2, SSE3, SSE4 (SSE4 hanya untuk prosesor berdasarkan core penryn) VT,
EM64T, HT (hanya seri Intel Core 2 Extreme)
Front Side bus 1066 MHz, 1333 MHz (seri conroe terbaru)
Jumlah inti prosesor 2 core, atau 4 core
Interkoneksi ke motherboard Land Grid Array (LGA), 775-pin
Jumlah Transistor
Conroe:291 juta
Allendale:
Teknologi manufaktur
65 nanometer (Conroe, Allandle, Merom, kentsfield) & 45 nanometer (Wolfdale, Yorkfield,
Penryn)
Cache Level-1
Cache Level-2
Yorkfield : 12 Megabyte
Kentsfield : 8 Megabyte
Wolfdale : 6 Megabyte
Conroe:4 Megabyte
Allendale: 2 Megabyte
Cache Level-3 Tidak ada
Chipset pendukung Intel 975X, Intel 965, Intel 945 (beberapa versi), nVidia nForce 680i

 Intel Core 2 adalah sebuah mikroprosesor
yang dirilis oleh Intel Corporation pada
tanggal 27 Juli 2006. Pada saat
pengembangannya, prosesor ini memiliki
nama kode Conroe dan Allendale.

Pengetahuan dasar komputer sangat penting
diketahui sebagai dasar untuk memahami
komputer lebih mendalam dan komplek

 1. Berikut ini termasuk program aplikasi word prosesor bawaan Microsoft Windows
adalah…
 2. Nama tempat untuk menyimpan pengelompokan beberapa file terutama yang sejenis,
adalah…
 3. Urutan perintah yang digunakan untuk merubah tampilan layar monitor (wallpaper)
adalah…
 4. Shortcut yang digunakan untuk membuka lembar kerja baru adalah…
 5. Perintah untuk merekam dokumen dengan nama yang berbeda adalah…
 6. Kegunaan dari tombol “Caps Lock” pada pengeditan dokumen pada aplikasi microsoft
word adalah…
 7. Pada pengaturan kertas, batas yang harus di ubah ukurannya sehingga dapat memberikan
jarak untuk penjilidan adalah…
 8. Shortcut yang digunakan untuk memberikan jarak spasi baris menjadi 1½ spasi adalah…
 9. Urutan perintah untuk membuat paragraph Drop Caps adalah…
 10. Perintah untuk menampilkan fasilitas header dan footer adalah…
 11. Perintah untuk mencetak dokumen ke layar adalah…
 12 Fungsi dari tombol X yang terdapat pada ujung kanan suatu tampilan window adalah…
 13. Fasilitas yang digunakan untuk membuat tulisan matematika dalam Microsoft Word
disebut :…
 14. Perintah yang digunakan untuk menyisipkan gambar struktur organisasi adalah…
 15. Perintah untuk menjalankan aplikasi power point adalah…
 16. Kegunaan pilihan Blank Presentasi pada pembuatan presentasi adalah…
 17. Shortcut yang digunakan untuk menyisipkan slide baru pada posisi slide aktif adalah…

 18. Perintah untuk menyisipkan object Clip Art adalah…
 19. Perintah untuk merubah ukuran kertas adalah…
 20. ShortCut yang digunakan untuk menghapus Text yang di blok adalah…
 21. Perintah untuk memberikan efek animasi pada objek adalah…
 22. Penyedia akses internet disebut…
 23. Surat yang berbentuk elektronik dan dikirim dengan jaringan internet disebut…
 24. Forum yang di mana pengguna atau pemakai dapat saling berdiskusi atau berbincang
bincang dengan pemakai lain disebut…
 25. Simbol @ pada penulisan aku@yahoo.com mengandung arti…
 26. Nama Domain dari alamat email aku@yahoo.com adalah…
 27. Fasilitas yang digunakan sebagai sarana penyebaran berita atau hasil diskusi ke banyak
pengguna disebut…
 28. Proses yang dilakukan dalam menjelajah di internet disebut…
 29. Proses mengambil data dari internet disebut…
 30. Salah satu fasilitas internet yang dijalankan melalui browser untuk mencari informasi
yang diinginkan adalah…
 31. Bagian komputer yang berfungsi sebagai otak pemrosesan data dan perhitungan
adalah…
 32. Microsoft Windows XP Profesional termasuk ke dalam bagian Software…
 34. Cara membuka file dalam Microsoft Word adalah…
 35. Cara memasukan Header dan Footer dalam Microsoft Word adalah…
 36. Microsoft Excel merupakan software yang termasuk ke dalam kelompok….

 37. Microsoft Excel adalah sebuah program atau paket untuk memanipulasi lembar kerja elektronik
yang terdiri dari lajur kolom dan baris merupakan software keluaran dari…
 38. Untuk memindahkan penunjuk pointer ke awal sel A1 adalah dengan menggunakan tombol…
 39. Kumpulan atau gugusan dari beberapa sel disebut…
 40. =LEFT(“SINTA NOLA”,6) hasilnya adalah…
 41. Fungsi di bawah ini yang termasuk ke dalam Fungsi Logika, adalah…
 42. Yang dimaksud dengan Legend pada pembuatan grafik, adalah…
 43=MID(“SURYA ANGKASA RIA”,6,3) akan menghasilkan…
 44. Jika A1 = -2, A2 = “Yanti”, A3 = 4, Apakah hasil dari Formula dibawah ini :
 =IF(A1<A3,IF(A1=A3,”Ini Dia”,”Masih Salah”),”Salah”)
 45. Apakah hasil dari Rumus di bawah ini :=INT(98,57947)
 46. Bila dilakukan perintah : =RIGHT(“DIKMAS”,3), maka hasilnya adalah :
 47. Tombol F4 dipakai untuk...
 48. Perintah untuk mengurutkan data secara menurun (Z ke A) pada pengurutan data (Data Sort),
adalah…
 49. Fungsi MAX untuk mencari nilai maksimum suatu range dari L2 sampai L7 adalah…
 50. Perintah untuk menyisipkan sel, baris dan kolom pada lembar kerja terdapat pada menu…
 51. Fasilitas yang digunakan untuk mengirim file dalam surat elektronik adalah…
 52. Fasilitas yang digunakan untuk mendaftar suatu email adalah…
 53. Folder yang berfungsi sebagai tempat menyimpan email yang masuk pada yahoo!mail adalah…
 54. Folder yang berfungsi sebagai tempat menyimpan email yang pernah dikirim pada yahoo!mail
adalah…
 55. Fungsi dari TO pada pengiriman email adalah…

 56. Fungsi dari Cc pada pengiriman email adalah…
 57. Perangkat lunak yang berfungsi menjembatani manusia dan komputer dalam hal
instruksi atau perintah disebut . . .
 58. Central Processing Unit atau CPU menerima arus listrik melalui sebuah komponen yang
disebut . . . .
 59. Port yang dapat menghubungkan CPU dengan mouse disebut . . . .
 60. Perangkat komputer memerlukan sebuah perangkat lunak (program) untuk mengatur
konektifitas antar perangkat keras yang ada dalam komputer. Perangkat lunak semacam itu
disebut . . . .
 61. Mengaktifkan ulang komputer yang awalnya sudah aktif disebut . . . .
 62. Bagian depan kotak CPU digunakan untuk menempatkan tombol power, tombol reset,
dan tempat pembaca CD/DVD atau disket. Bagian belakang kotak CPU digunakan untuk
menempatkan berbagai jenis port. Port adalah colokan yang menghubungkan komputer
dengan….
 63. Ada dua colokan yang terdapat pada bagian luar power supply. Colokan pertama
merupakan colokan untuk kabel yang terhubung ke sumber arus listrik di rumah kita.
Colokan kedua merupakan colokan yang terhubung ke monitor. Akan tetapi, tidak semua
power supplymenyediakan arus listrik untuk monitor. Pada power supply yang tidak
memiliki colokan kabel untuk monitor, monitor mengambil listrik dari….
 64. Port USB (Universal Serial Bus), yaitu port universal yang dapat menghubungkan
berbagai peralatan ke komputer. Dewasa ini, port USB merupakan port yang banyak
terdapat dalam sistem komputer. Perangkat yang dapat dihubungkan ke komputer melalui
port USB antara lain kecuali….
 65.Port jaringan, yaitu port yang berfungsi menghubungkan komputer ke jaringan
komputer. Ada dua jenis port jaringan yang biasanya terpasang pada komputer, yakni….

Materi komputer

More Related Content

What's hot

Similar to Materi komputer

More from Aaron Atmaja

Recently uploaded

Materi komputer
