1. LA GESTIONE WI-FI
1
v. 1.4 11-2012 news a pg 3-4

2. La gestione WiFi

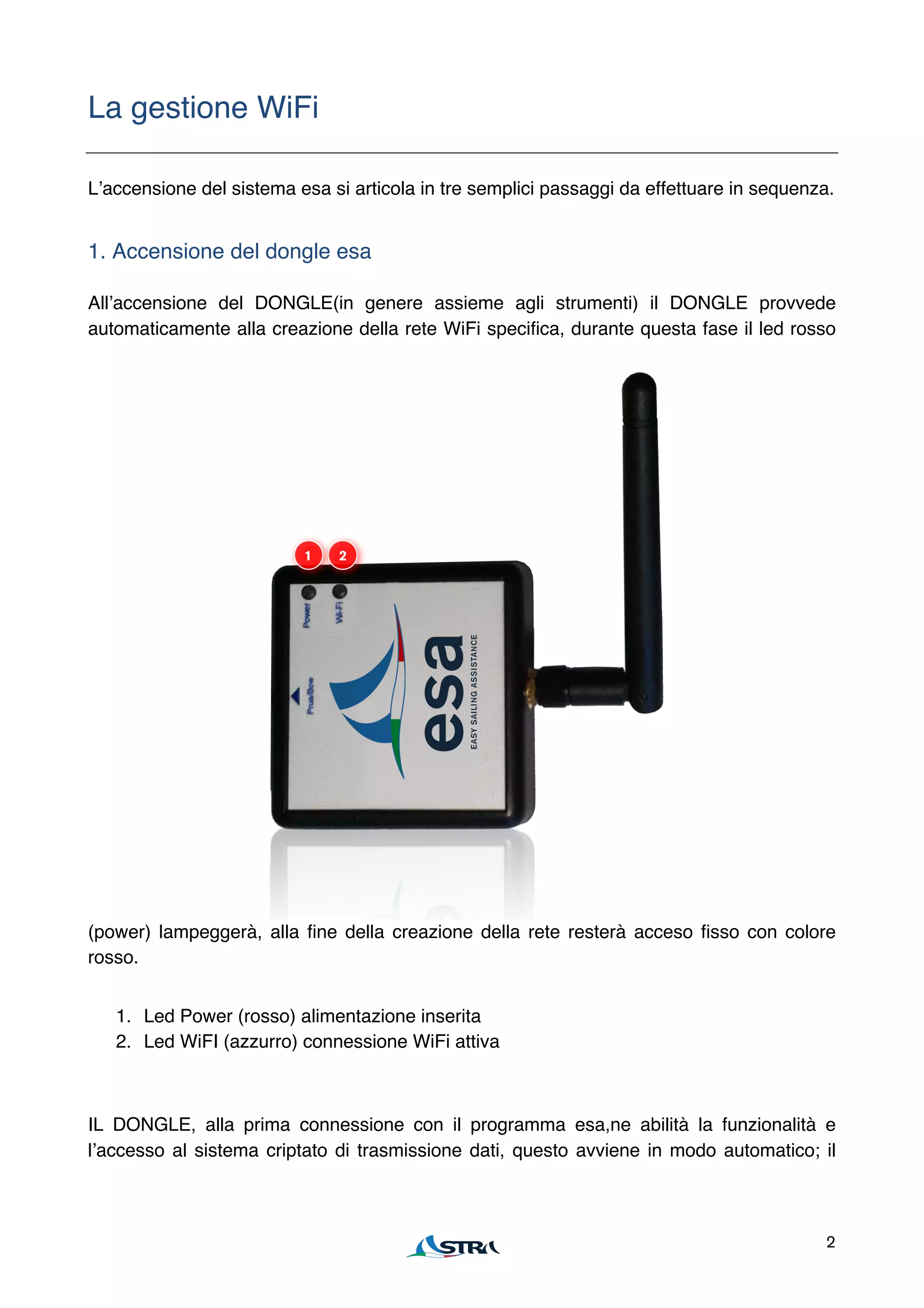

Lʼaccensione del sistema esa si articola in tre semplici passaggi da effettuare in sequenza.
1. Accensione del dongle esa
Allʼaccensione del DONGLE(in genere assieme agli strumenti) il DONGLE provvede
automaticamente alla creazione della rete WiFi specifica, durante questa fase il led rosso
1 2
(power) lampeggerà, alla fine della creazione della rete resterà acceso fisso con colore
rosso.
1. Led Power (rosso) alimentazione inserita
2. Led WiFI (azzurro) connessione WiFi attiva
IL DONGLE, alla prima connessione con il programma esa,ne abilità la funzionalità e
lʼaccesso al sistema criptato di trasmissione dati, questo avviene in modo automatico; il
GESTIONE WI-FI
VERSIONE 1.2 03-2012
2

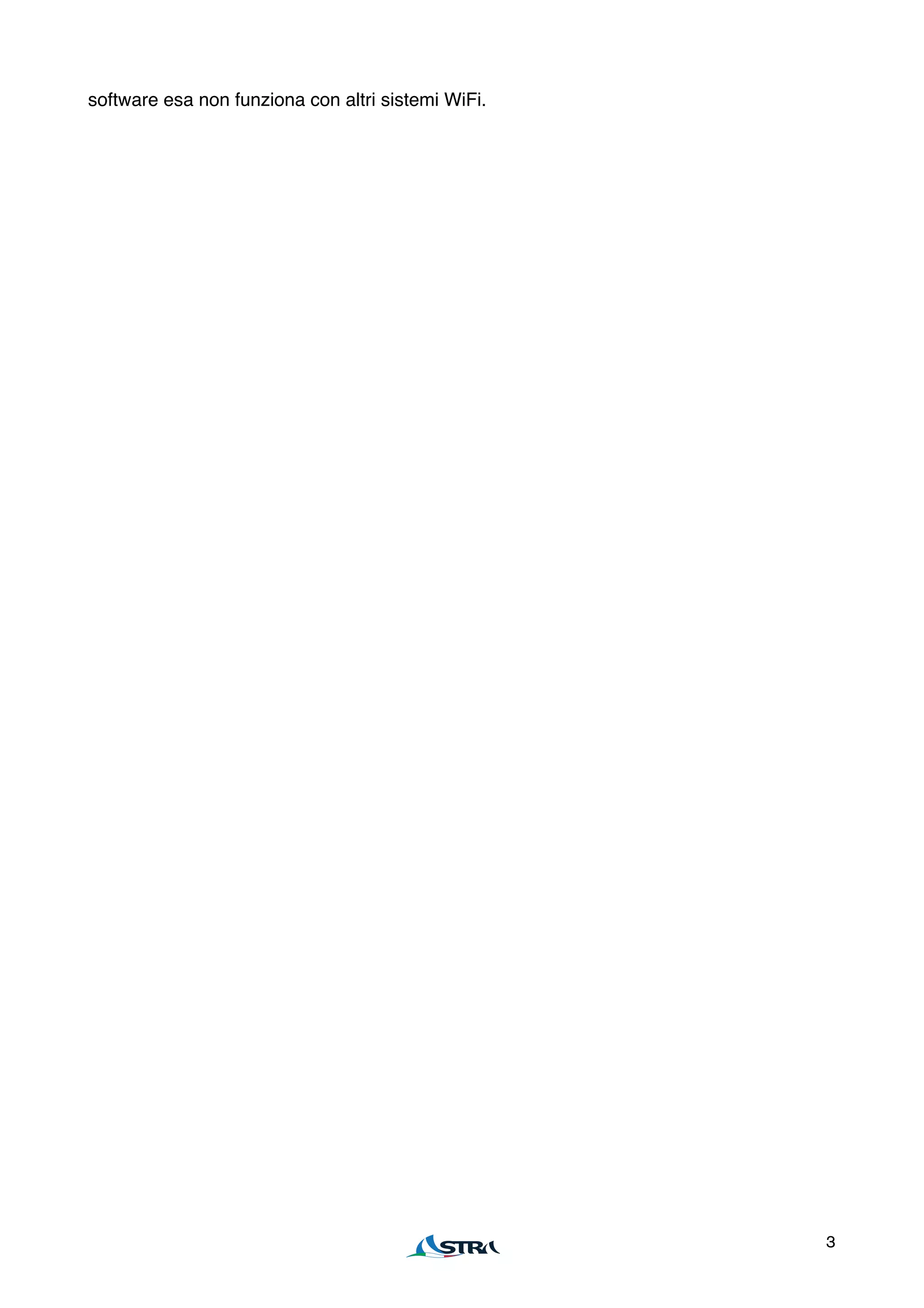

3. software esa non funziona con altri sistemi WiFi.
3

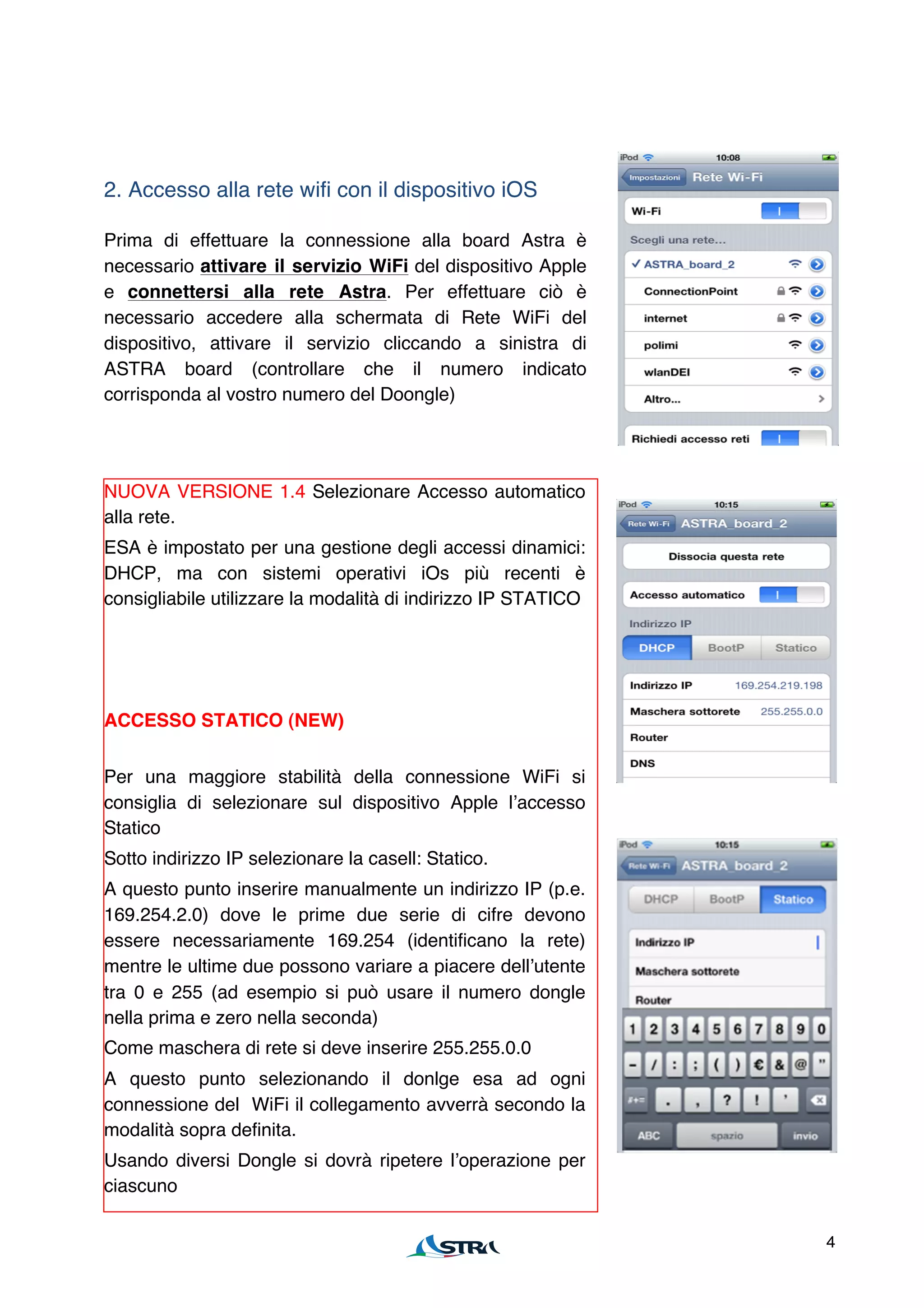

4. 2. Accesso alla rete wifi con il dispositivo iOS
Prima di effettuare la connessione alla board Astra è
necessario attivare il servizio WiFi del dispositivo Apple
e connettersi alla rete Astra. Per effettuare ciò è
necessario accedere alla schermata di Rete WiFi del
dispositivo, attivare il servizio cliccando a sinistra di
ASTRA board (controllare che il numero indicato
corrisponda al vostro numero del Doongle)
NUOVA VERSIONE 1.4 Selezionare Accesso automatico
alla rete.
ESA è impostato per una gestione degli accessi dinamici:
DHCP, ma con sistemi operativi iOs più recenti è
consigliabile utilizzare la modalità di indirizzo IP STATICO
ACCESSO STATICO (NEW)
Per una maggiore stabilità della connessione WiFi si
consiglia di selezionare sul dispositivo Apple lʼaccesso
Statico
Sotto indirizzo IP selezionare la casell: Statico.
A questo punto inserire manualmente un indirizzo IP (p.e.
169.254.2.0) dove le prime due serie di cifre devono
essere necessariamente 169.254 (identificano la rete)
mentre le ultime due possono variare a piacere dellʼutente
tra 0 e 255 (ad esempio si può usare il numero dongle
nella prima e zero nella seconda)
Come maschera di rete si deve inserire 255.255.0.0
A questo punto selezionando il donlge esa ad ogni
connessione del WiFi il collegamento avverrà secondo la
modalità sopra definita.
Usando diversi Dongle si dovrà ripetere lʼoperazione per
ciascuno
4

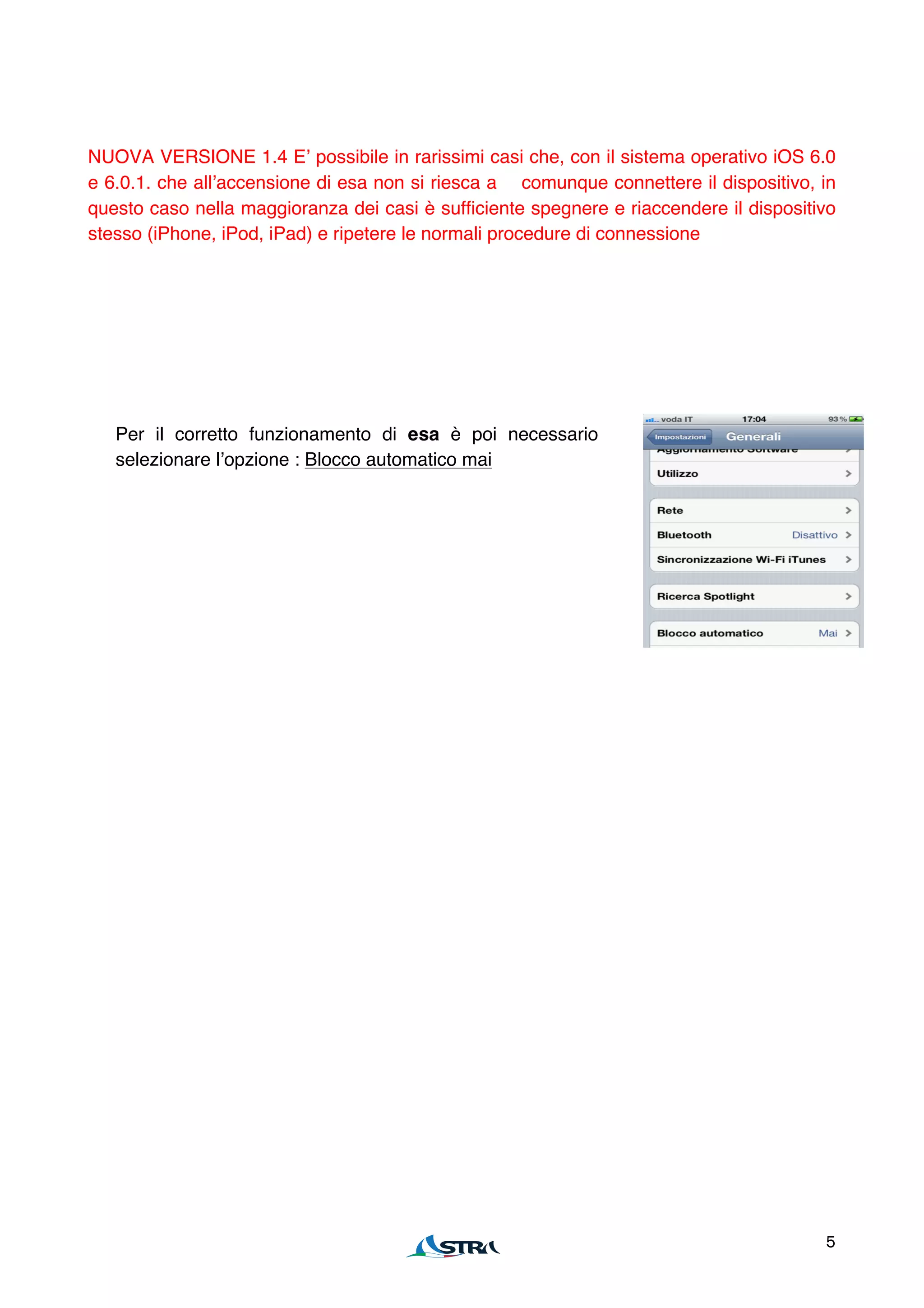

5. NUOVA VERSIONE 1.4 Eʼ possibile in rarissimi casi che, con il sistema operativo iOS 6.0
e 6.0.1. che allʼaccensione di esa non si riesca a comunque connettere il dispositivo, in
questo caso nella maggioranza dei casi è sufficiente spegnere e riaccendere il dispositivo
stesso (iPhone, iPod, iPad) e ripetere le normali procedure di connessione
Per il corretto funzionamento di esa è poi necessario
selezionare lʼopzione : Blocco automatico mai
5

6. 1
AVVERTENZE!
• Eventualmente fosse inserito, bisogna disconnettere la connessione 3G che può disturbare la
connessione WiFi
• Solo un dispositivo alla volta può accedere alla rete WiFi, qualsiasi altro dispositivo nelle vicinanze che
sia già collegato alla stessa rete di Astra board prima di effettuare la connessione può, crea problemi
di connessione. Se si vogliono utilizzare su una imbarcazione più dispositivi Apple è necessario
disporre di più Doongle (si possono collegare in parallelo alla strumentazione di bordo)
1. La connessione tramite rete wifi all’esa dongle
è controllata dallo switch “Wi-Fi” che risulta
posizionato su 0 e bianco quando non è attiva.
3. Connessione della app esa regatta all’esa dongle
1
Nel software esa la gestione e lo stato della connessione WiFi sono inclusi nella schermata
Home.
Accedendo a questa schermata è possibile gestire la ricezione dei dati dalla Astra
board e verificarne lo stato.
Una volta effettuato la procedura di attivazione del servizio WiFi sul dispositivo Apple e
connessione alla rete Astra è possibile ritornare alla schermata Home di esa e abilitare la
ricezione dei dati.
In esa lo switch presente nellapremere il bottonedella schermata Home a sinistra consente
2. Per attivare la connessione parte in centrale
dello switch: a connessione attiva si colora di
di iniziare la ricezione dei dati dal modulo Astra e al contempo fornisce, lo stato della
azzurro e compare la I
comunicazione; diventa azzurro se la connessione è eseguita correttamente.
2
6

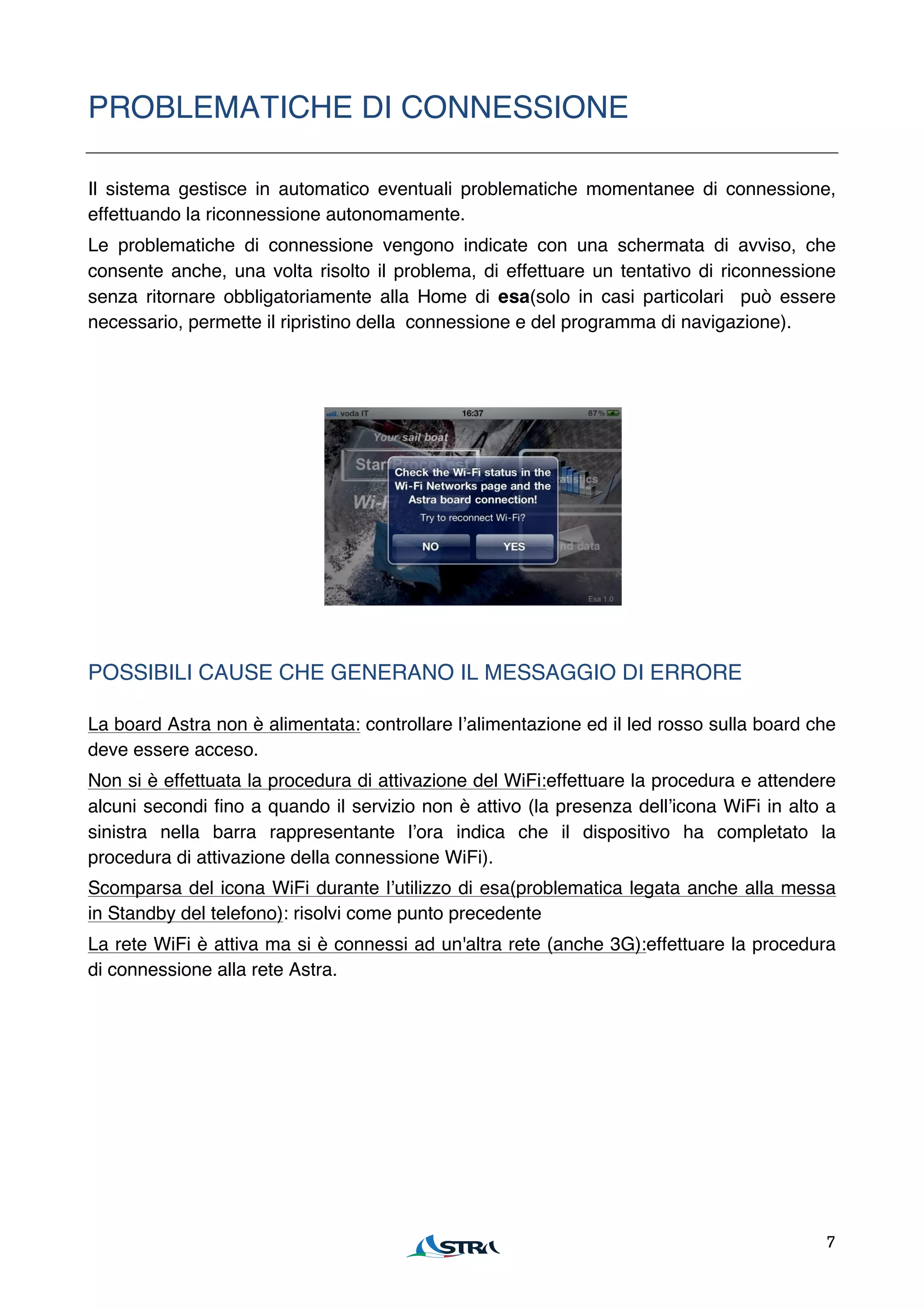

7. PROBLEMATICHE DI CONNESSIONE
Il sistema gestisce in automatico eventuali problematiche momentanee di connessione,
effettuando la riconnessione autonomamente.
Le problematiche di connessione vengono indicate con una schermata di avviso, che
consente anche, una volta risolto il problema, di effettuare un tentativo di riconnessione
senza ritornare obbligatoriamente alla Home di esa(solo in casi particolari può essere
necessario, permette il ripristino della connessione e del programma di navigazione).
POSSIBILI CAUSE CHE GENERANO IL MESSAGGIO DI ERRORE
La board Astra non è alimentata: controllare lʼalimentazione ed il led rosso sulla board che
deve essere acceso.
Non si è effettuata la procedura di attivazione del WiFi:effettuare la procedura e attendere
alcuni secondi fino a quando il servizio non è attivo (la presenza dellʼicona WiFi in alto a
sinistra nella barra rappresentante lʼora indica che il dispositivo ha completato la
procedura di attivazione della connessione WiFi).
Scomparsa del icona WiFi durante lʼutilizzo di esa(problematica legata anche alla messa
in Standby del telefono): risolvi come punto precedente
La rete WiFi è attiva ma si è connessi ad un'altra rete (anche 3G):effettuare la procedura
di connessione alla rete Astra.
7

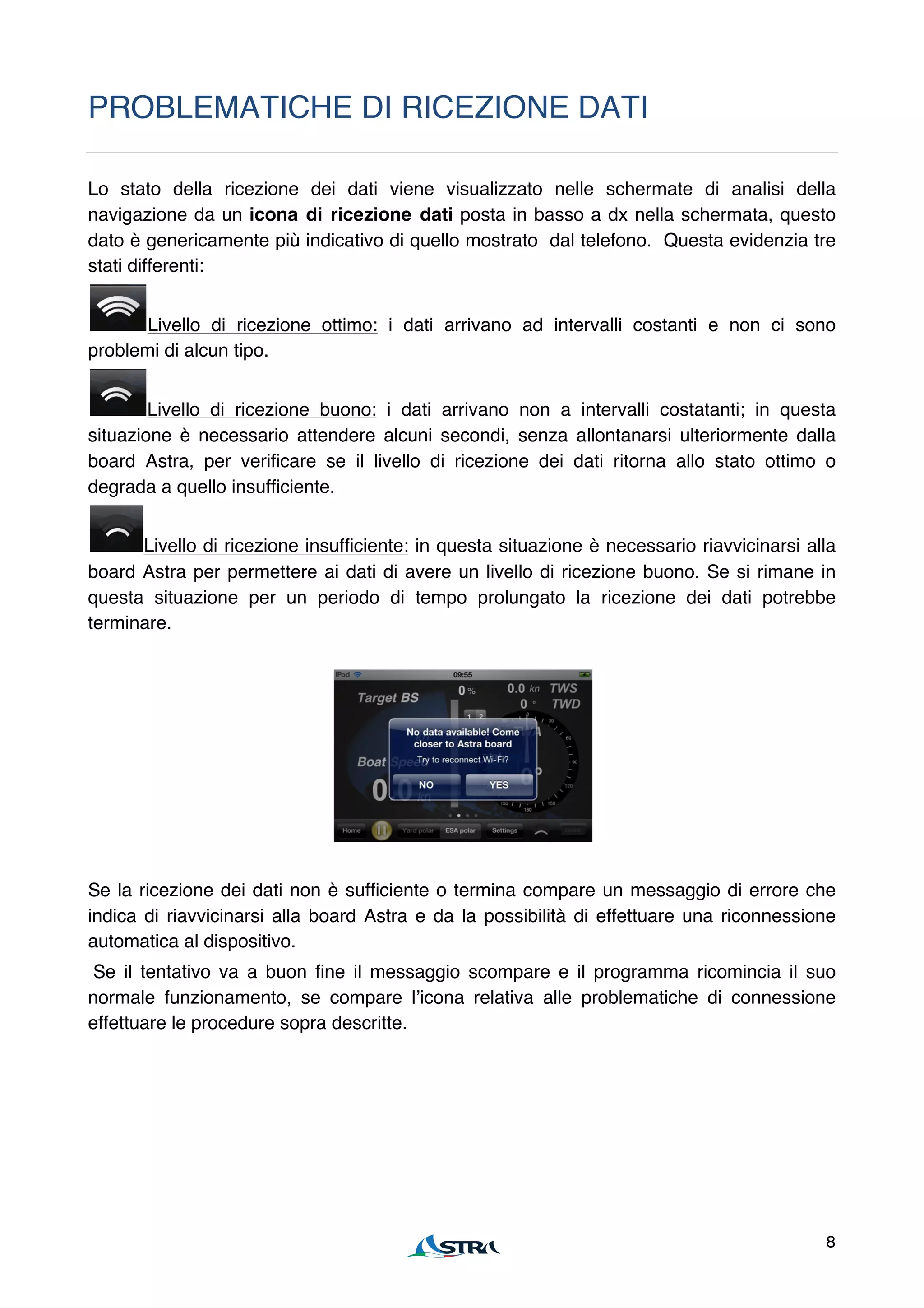

8. PROBLEMATICHE DI RICEZIONE DATI
Lo stato della ricezione dei dati viene visualizzato nelle schermate di analisi della
navigazione da un icona di ricezione dati posta in basso a dx nella schermata, questo
dato è genericamente più indicativo di quello mostrato dal telefono. Questa evidenzia tre
stati differenti:
Livello di ricezione ottimo: i dati arrivano ad intervalli costanti e non ci sono
problemi di alcun tipo.
Livello di ricezione buono: i dati arrivano non a intervalli costatanti; in questa
situazione è necessario attendere alcuni secondi, senza allontanarsi ulteriormente dalla
board Astra, per verificare se il livello di ricezione dei dati ritorna allo stato ottimo o
degrada a quello insufficiente.
Livello di ricezione insufficiente: in questa situazione è necessario riavvicinarsi alla
board Astra per permettere ai dati di avere un livello di ricezione buono. Se si rimane in
questa situazione per un periodo di tempo prolungato la ricezione dei dati potrebbe
terminare.
Se la ricezione dei dati non è sufficiente o termina compare un messaggio di errore che
indica di riavvicinarsi alla board Astra e da la possibilità di effettuare una riconnessione
automatica al dispositivo.
Se il tentativo va a buon fine il messaggio scompare e il programma ricomincia il suo
normale funzionamento, se compare lʼicona relativa alle problematiche di connessione
effettuare le procedure sopra descritte.
8

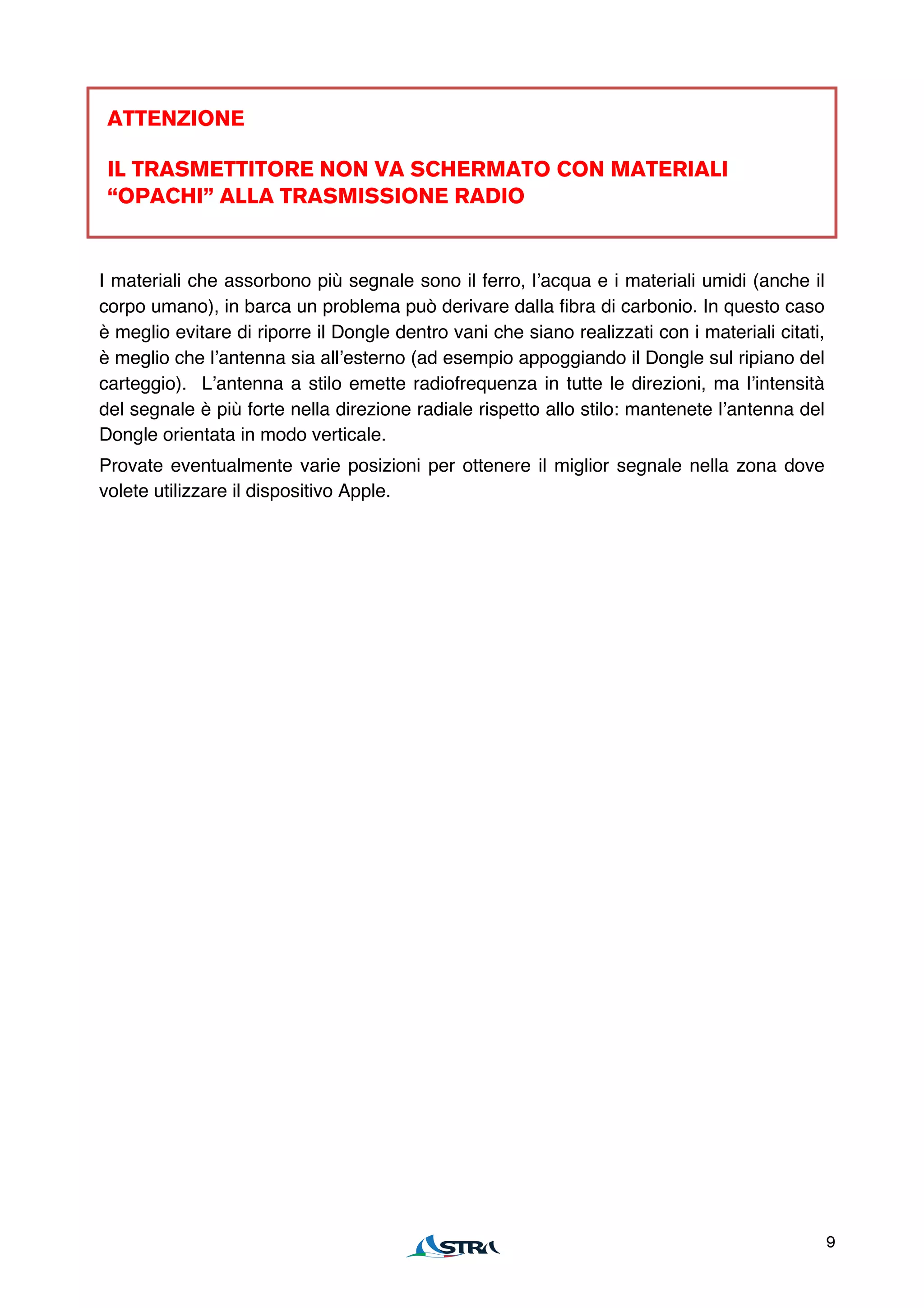

9. ATTENZIONE
IL TRASMETTITORE NON VA SCHERMATO CON MATERIALI
“OPACHI” ALLA TRASMISSIONE RADIO
I materiali che assorbono più segnale sono il ferro, lʼacqua e i materiali umidi (anche il
corpo umano), in barca un problema può derivare dalla fibra di carbonio. In questo caso
è meglio evitare di riporre il Dongle dentro vani che siano realizzati con i materiali citati,
è meglio che lʼantenna sia allʼesterno (ad esempio appoggiando il Dongle sul ripiano del
carteggio). Lʼantenna a stilo emette radiofrequenza in tutte le direzioni, ma lʼintensità
del segnale è più forte nella direzione radiale rispetto allo stilo: mantenete lʼantenna del
Dongle orientata in modo verticale.
Provate eventualmente varie posizioni per ottenere il miglior segnale nella zona dove
volete utilizzare il dispositivo Apple.
