LTspiceを活用した複雑な平均損失の算出方法

1. LTspiceを活用した複雑な平均損失の計算方法
2015年3月31日
ビー・テクノロジー
http://www.beetech.info/
1Copyright(C)Siam Bee Technologies 2015

2. 2Copyright(C)Siam Bee Technologies 2015
0
2[A]
110[V]
10u[sec]

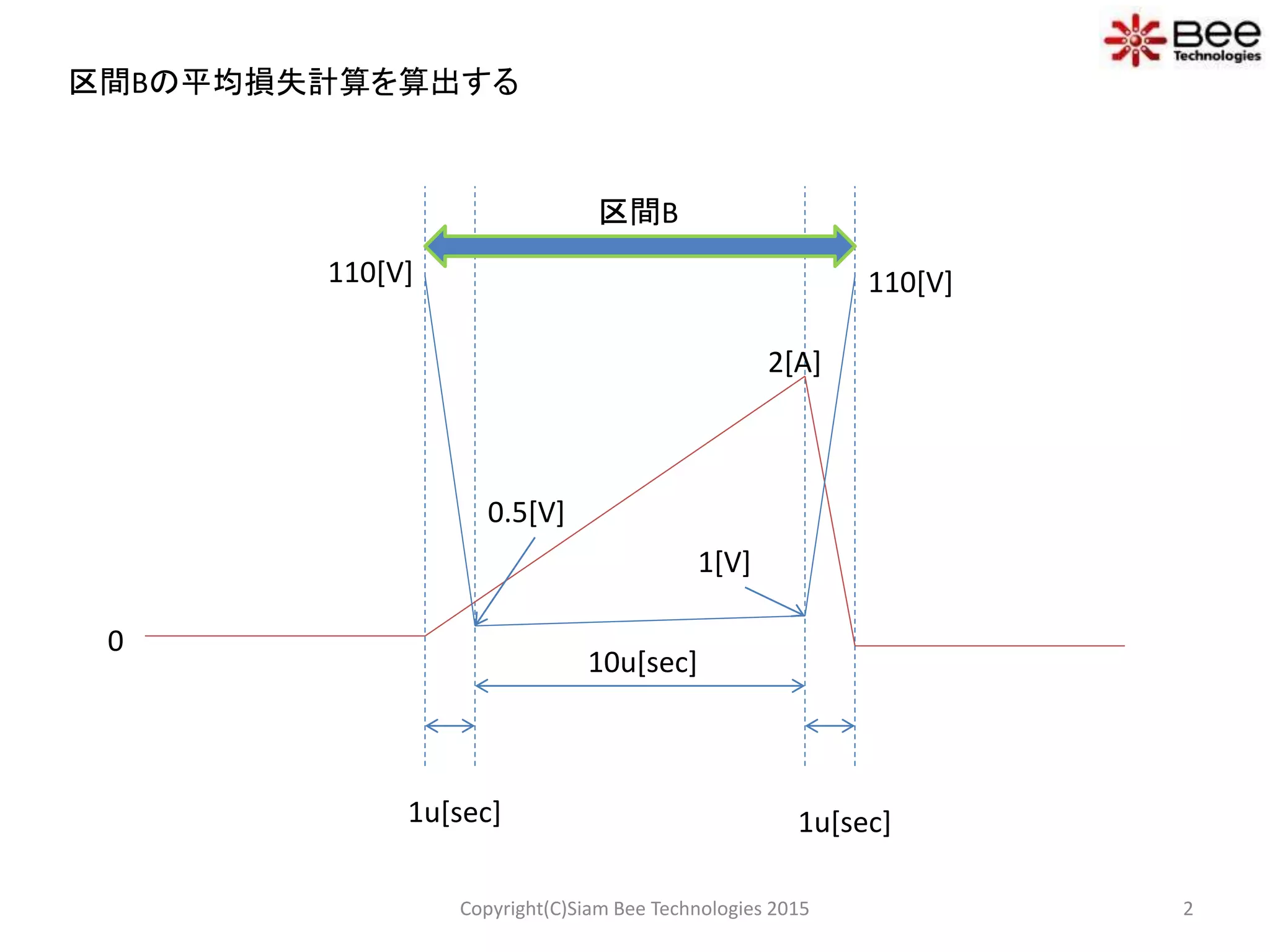

区間Bの平均損失計算を算出する
1u[sec] 1u[sec]
110[V]
0.5[V]
1[V]
区間B

3. 3Copyright(C)Siam Bee Technologies 2015

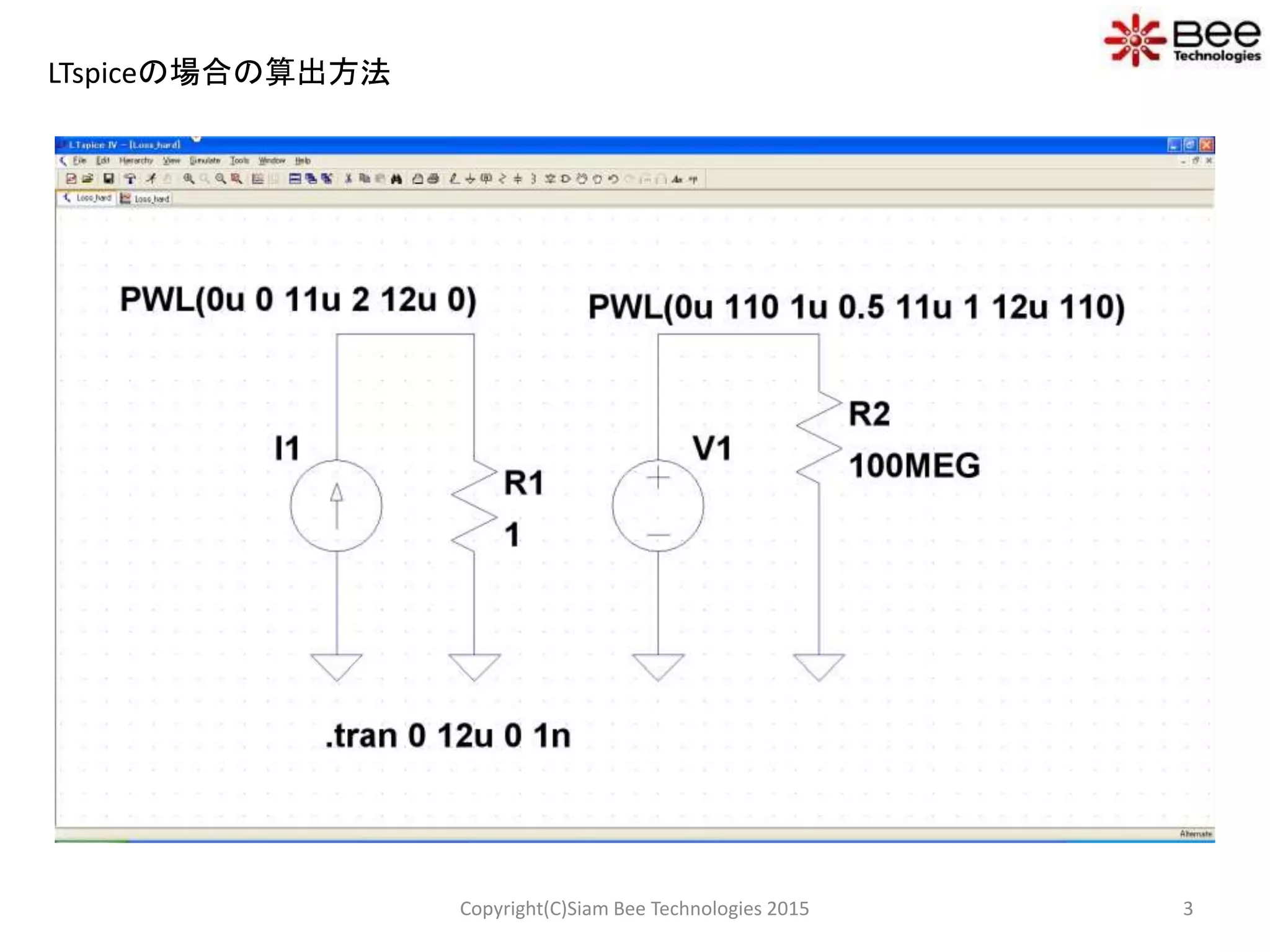

LTspiceの場合の算出方法

4. 4Copyright(C)Siam Bee Technologies 2015
LTspiceの場合の算出方法
電流源の設定方法

5. 5Copyright(C)Siam Bee Technologies 2015
LTspiceの場合の算出方法

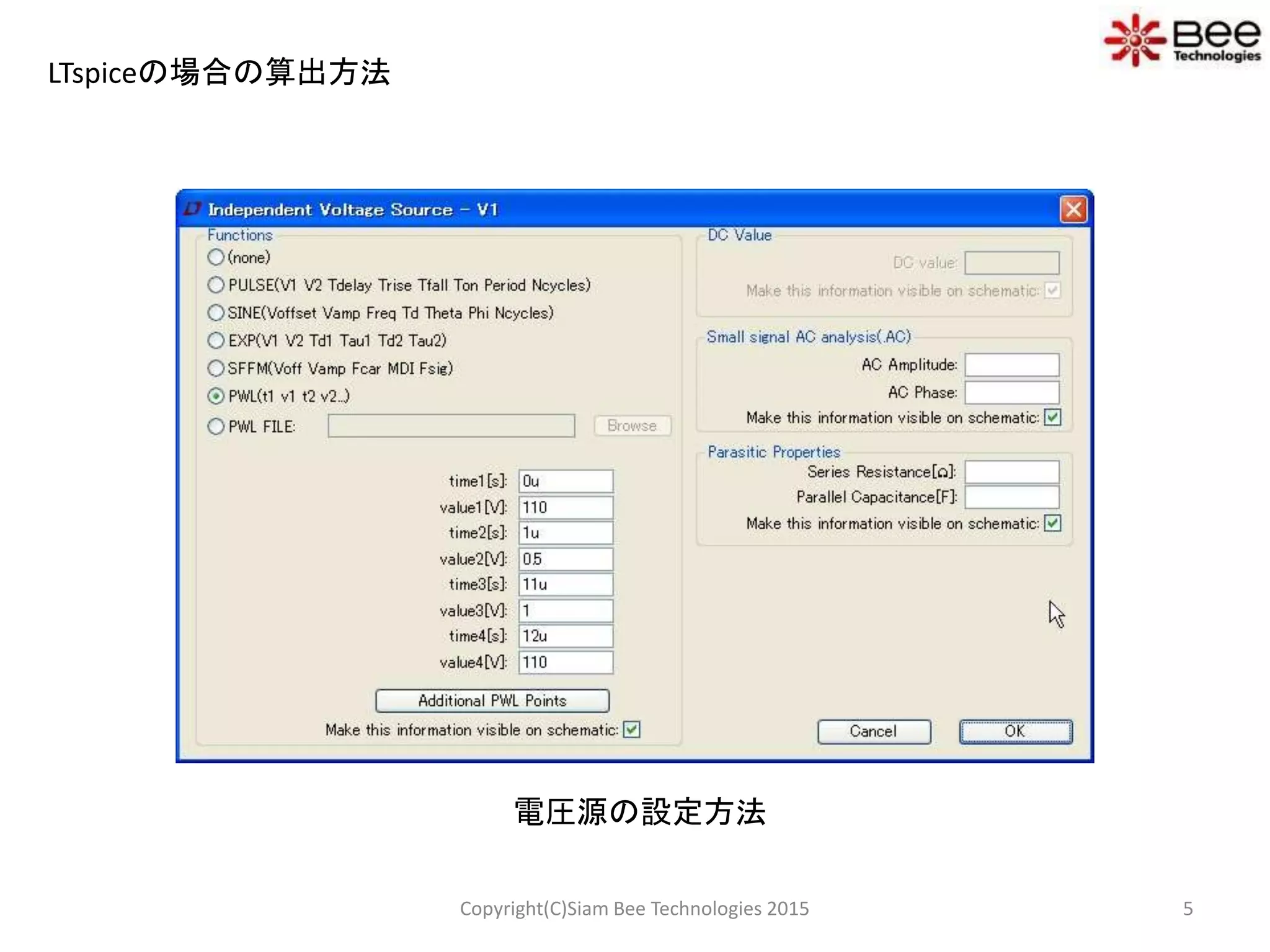

電圧源の設定方法

6. 6Copyright(C)Siam Bee Technologies 2015

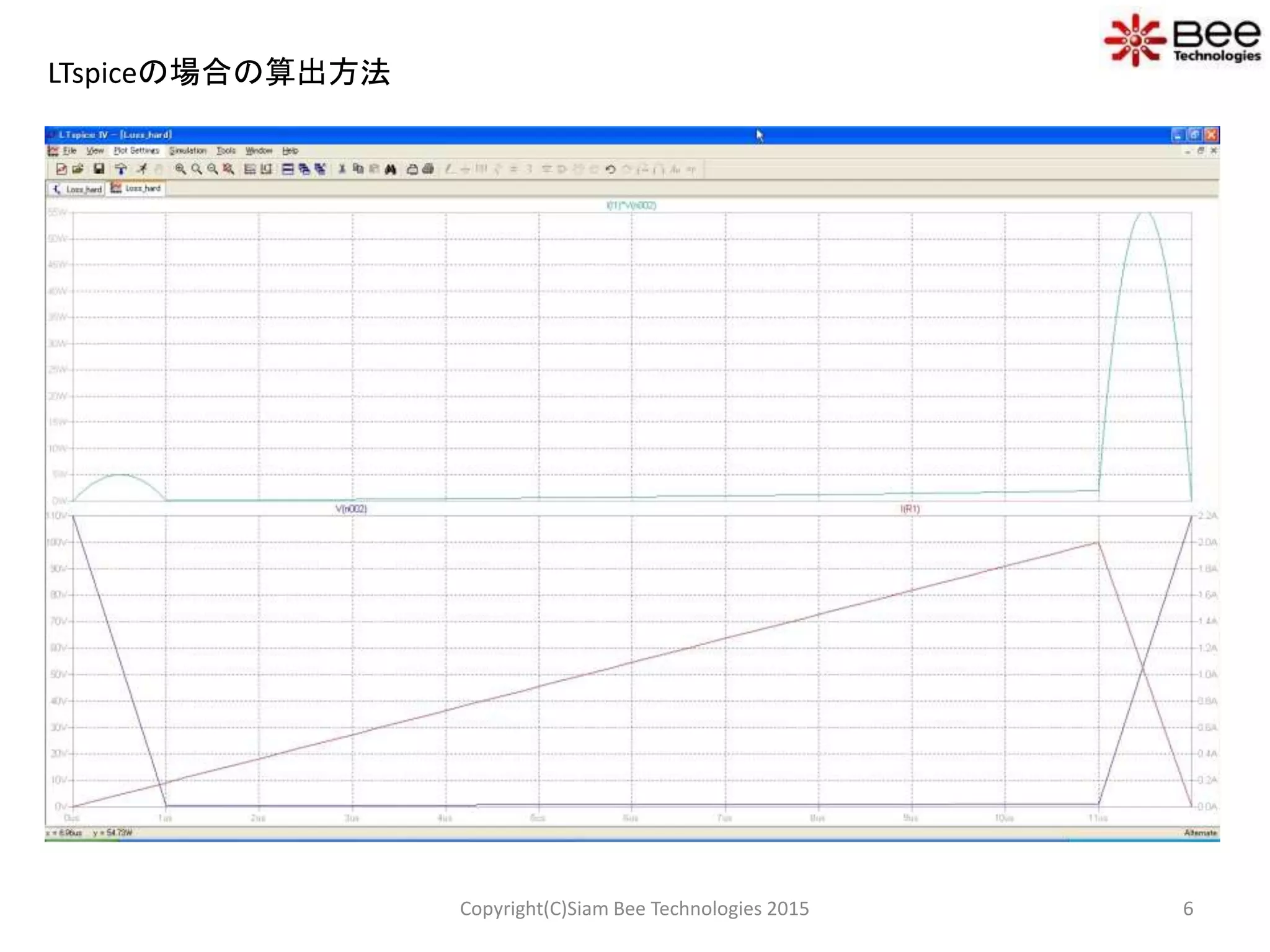

LTspiceの場合の算出方法

7. 7Copyright(C)Siam Bee Technologies 2015
LTspiceの場合の算出方法

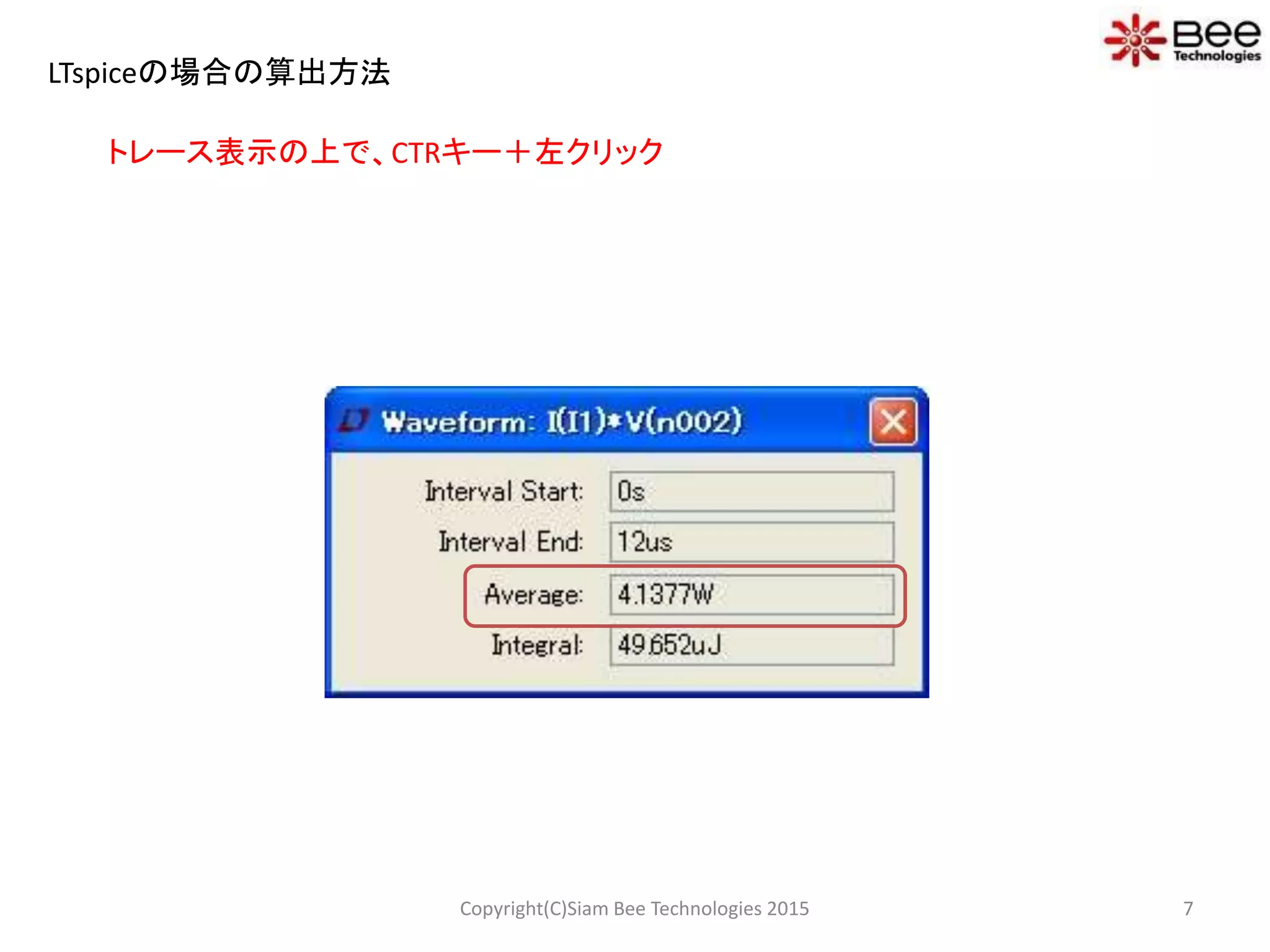

トレース表示の上で、CTRキー＋左クリック
