1. Azure Networking
LinkMeUp #69
Алексей Воробьёв
Microsoft Azure Support Engineer
17.11.2018

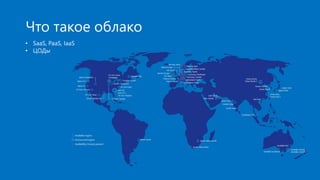

2. Что такое облако
• SaaS, PaaS, IaaS
• ЦОДы

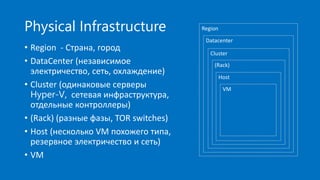

3. Physical Infrastructure
• Region - Страна, город
• DataCenter (независимое
электричество, сеть, охлаждение)
• Cluster (одинаковые серверы
Hyper-V, сетевая инфраструктура,
отдельные контроллеры)
• (Rack) (разные фазы, TOR switches)
• Host (несколько VM похожего типа,
резервное электричество и сеть)
• VM
Region
Datacenter
Cluster
(Rack)
Host
VM

4. Vnet
(виртуальная сеть)
• Region
• Address Space
• Subnets
• Gateway Subnet
Virtual Network
Subnet

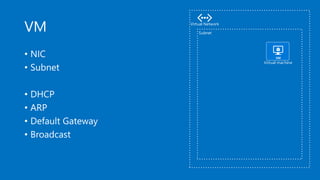

5. VM
• NIC
• Subnet
• DHCP
• ARP
• Default Gateway
• Broadcast
Virtual machine
Virtual Network
Subnet

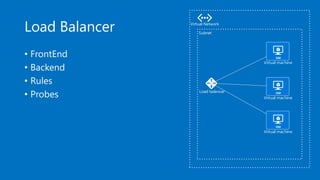

6. Load Balancer
• FrontEnd
• Backend
• Rules
• Probes
Virtual machine
Virtual Network
Virtual machine
Virtual machine
Load balancer
Subnet

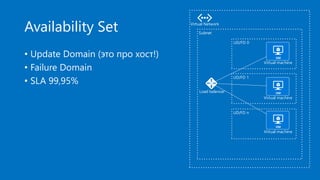

7. Availability Set
• Update Domain (это про хост!)
• Failure Domain
• SLA 99,95%
Virtual machine
Virtual Network
Virtual machine
Virtual machine
Load balancer
Subnet
UD/FD 0
UD/FD 1
UD/FD n

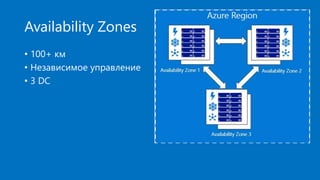

8. Availability Zones
• 100+ км
• Независимое управление
• 3 DC

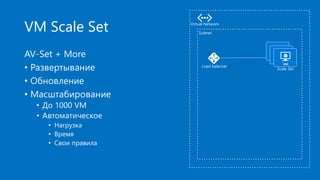

9. VM Scale Set
AV-Set + More
• Развертывание
• Обновление
• Масштабирование
• До 1000 VM
• Автоматическое
• Нагрузка
• Время
• Свои правила
Virtual Network
Scale Set
Load balancer
Subnet

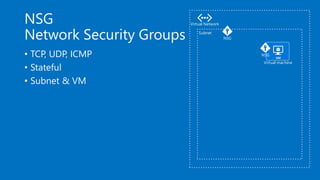

10. NSG
Network Security Groups
• TCP, UDP, ICMP
• Stateful
• Subnet & VM
Virtual machine
Virtual Network
Subnet
NSG
NSG

11. VPN Gateway
• IPsec
• Site-to-site & Point-to-site
• Специально настроенные, но
обычные VM
• BGP
• Active-Active
Virtual machine
Virtual Network
Virtual machine
Load balancer
Gateway Subnet
UD/FD 0 UD/FD 1
On-Premises

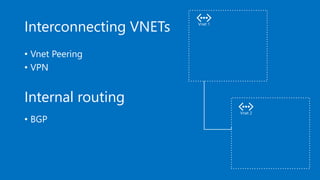

12. Interconnecting VNETs
• Vnet Peering
• VPN
Vnet 1
Vnet 2
Internal routing
• BGP

13. NVA & UDR
• Network Virtual Appliance – VM с
сетевым функционалом
• User-Defined Routes –
переопределение стандартных
маршрутов для подсети
• Load Balancer – friendly
• Firewall, VPN Gateway
Virtual Network
Virtual machine
NVA Subnet
10.0.0.0/24
FE Subnet
10.0.1.0/24
Virtual machine
BE Subnet
10.0.2.0/24
UDR: 10.0.2.0/24
UDR: 10.0.1.0/24
NVA

14. Управление Azure
• Portal
• PowerShell
• CLI
• REST API
• Шаблоны
