Dokumen ini menjelaskan prinsip pengoperasian LDR (Light Dependent Resistor) dalam mengendalikan mentol. Dalam keadaan gelap, rintangan LDR tinggi sehingga arus tidak mengalir dan mentol tidak menyala, sementara dalam keadaan terang, rintangan rendah membolehkan arus mengalir dan mentol menyala. Proses ini melibatkan LDR sebagai input, transistor (tr) sebagai pemicu, dan mentol sebagai output.

1. +
-
Mentol tidak
menyala

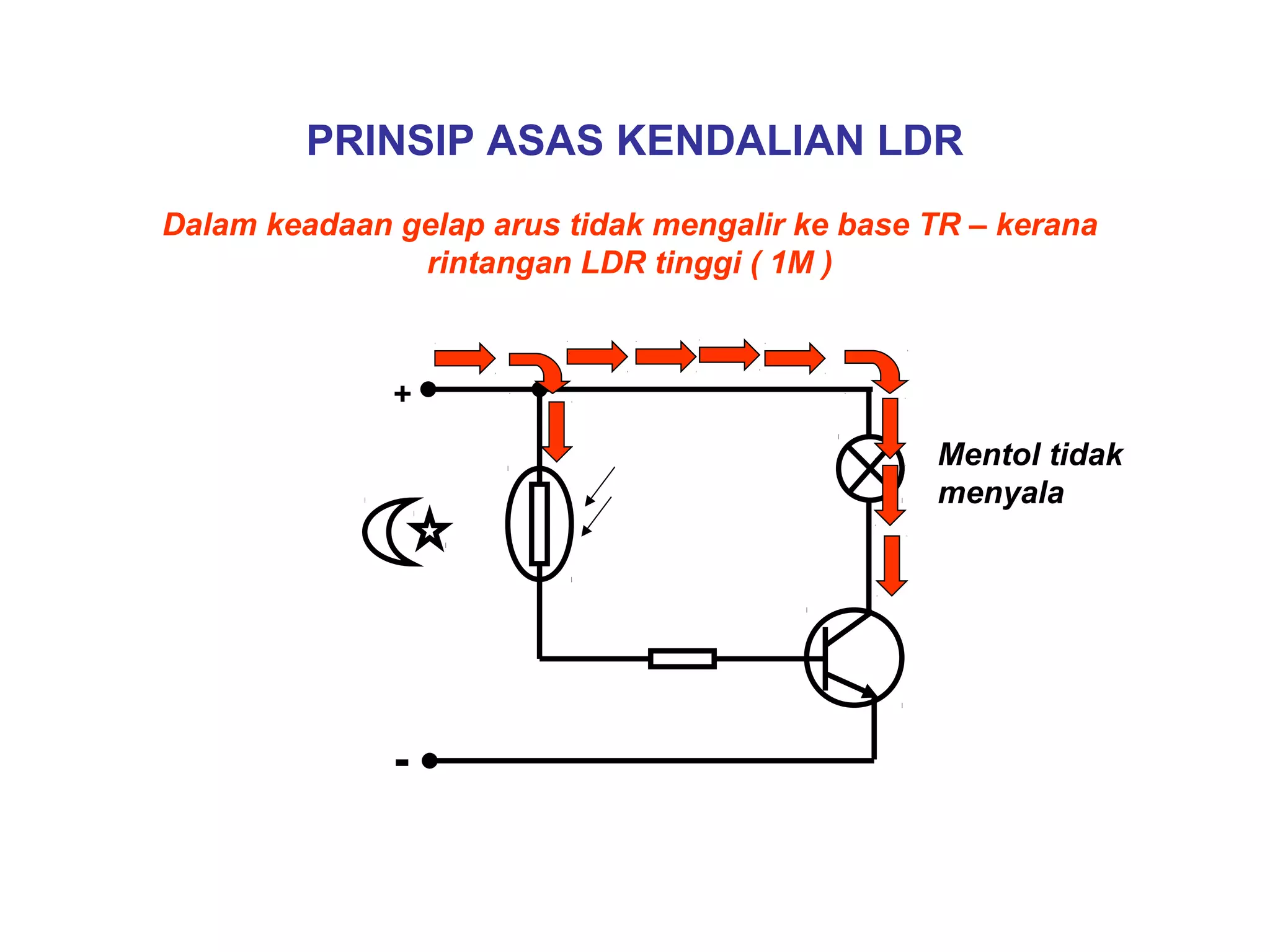

Dalam keadaan gelap arus tidak mengalir ke base TR – kerana
rintangan LDR tinggi ( 1M )
PRINSIP ASAS KENDALIAN LDR

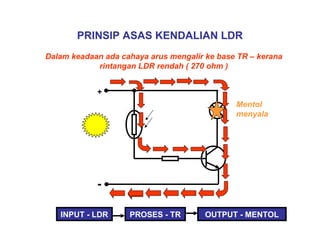

2. Dalam keadaan ada cahaya arus mengalir ke base TR – kerana
rintangan LDR rendah ( 270 ohm )
PRINSIP ASAS KENDALIAN LDR
+
-
Mentol
menyala
INPUT - LDR PROSES - TR OUTPUT - MENTOL
