Aplikasi desktop untuk logistik alat tulis kantor berbasis RMI Java dikembangkan untuk membantu proses logistik perusahaan. Aplikasi ini dapat dijalankan di berbagai sistem operasi dan dapat diakses oleh admin dan kasir melalui jaringan. Aplikasi ini dirancang menggunakan UML, dikembangkan dengan Java dan MySQL, dan diimplementasikan pada tiga notebook untuk pengujian.

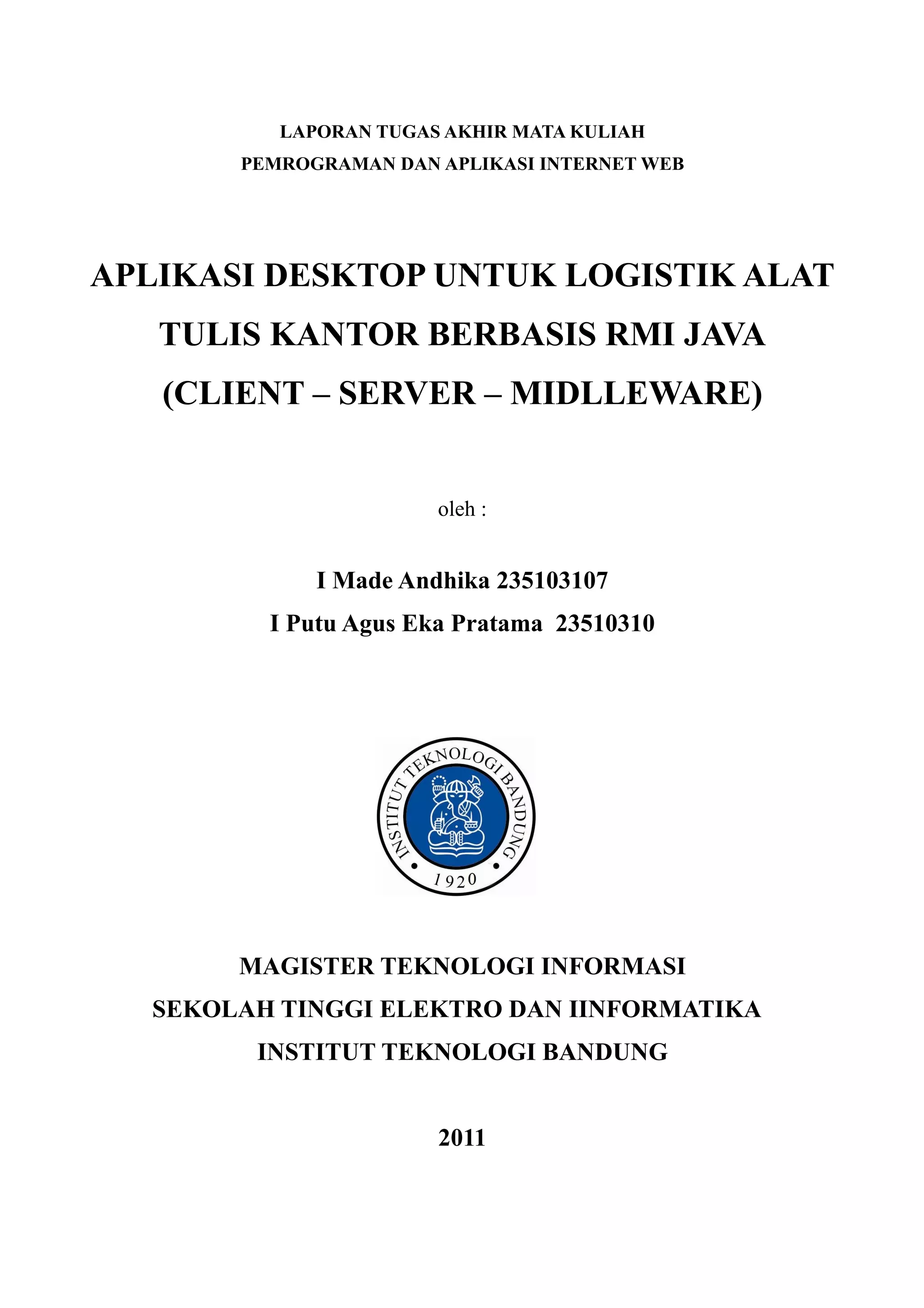

1. LAPORAN TUGAS AKHIR MATA KULIAH
PEMROGRAMAN DAN APLIKASI INTERNET WEB
APLIKASI DESKTOP UNTUK LOGISTIK ALAT
TULIS KANTOR BERBASIS RMI JAVA
(CLIENT – SERVER – MIDLLEWARE)
oleh :
I Made Andhika 235103107
I Putu Agus Eka Pratama 23510310
MAGISTER TEKNOLOGI INFORMASI
SEKOLAH TINGGI ELEKTRO DAN IINFORMATIKA
INSTITUT TEKNOLOGI BANDUNG
2011

2. I. DESKRIPSI UMUM
Aplikasi desktop untuk alat tulis kantor berbasis RMI Java (Client – Server - Middleware)
adalah perangkat lunak open source berbasis Java J2SE yang dikembangkan untuk membantu
proses logistik suatu perusahaan khususnya divisi logistik. Sebagaimana perangkat lunak berbasis
Java lainnya, aplikasi ini dapat dijalankan dengan baik di semua platform sistem operasi apapun
asalkan tersedia dukungan Java J2SE di dalamnya. Aplikasi ini memerlukan database MySQL untuk
penyimpanan data serta dapat dijalankan pada satu komputer maupun multi komputer (melalui
jaringan wireless maupun wired) dengan akses admin (divisi logistik) maupun kasir (user biasa,
divisi non logistik).
Perangkat lunak ini dibangun menggunakan bahasa pemrograman Java J2SE dengan
menggunakan IDE Netbeans. Untuk dapat menjalankan aplikasi dengan baik, diperlukan sebuah
komputer atau lebih dengan spesifikasi minimal Intel Pentium 3 1,8 Ghz, Ram 128 MB, VGA
Onboard, dukungan Java J2SE, sistem operasi Linux/Windows/Mac, dan opsional berupa kartu
jaringan.
Perangkat lunak ini dibuat sebagai solusi untuk logistik alat tulis kantor yang murah,
bermanfaat, serta open source. Sehingga selain dapat membantu divis logistik suatu perusahaan juga
mampu menghemat biaya pembelian perangkat lunak serupa, serta ketersediaan kodenya yang
dilepas secara open source dapat memudahkan dalam hal memperbaiki, memodifikasi, dan
menyebarluaskannya ke masyarakat, termasuk juga pengembangan lebih lanjut.
Bersama dengan dokumentasi laporan ini, disertakan juga dokumen SKPL (Spesifikasi
Kebutuhan Perangkat Lunak)/Software Requierement (ekstensi .doc dan .pdf), source code program
(ekstensi .java), file database Logistik (ekstensi sql), dan file desain (UML, bagan database
Logistik, ERD, dalam ekstensi .jpeg dan .dia).
II. DESAIN
Pada bagian ini ditampilkan bagan database Logistik, desain ERD (Entity Relationship
Diagram), dan UML (Unified Modelling Language) berupa Class Diagram, Use Case Diagram, dan
Sequence Diagram. Pembuatan desain bagan database, ERD, dan UML dilakukan pada sistem
operasi GNU/Linux Ubuntu 9.04 menggunakan tool DIA Diagram.
Berikut bagan database Logistik :

3. Gambar : bagan database Logistik
Desain ERD sebagai berikut :
Gambar : Desain ERD
Untuk desain UML, dibedakan menjadi Class Diagram, Use Case Diagram, dan Sequence Diagram.
Berikut gambar Class Diagram :

4. Gambar : Class Diagram
Adapun Use Case Diagram sebagai berikut :

5. Gambar : Use Case Diagram
Untuk desain Sequence Diagram, terdapat 13 Sequence Diagram sesuai dengan 13 Use Case yang
ada pada Use Case Diagram, sebagai berikut :
Gambar : Sequence Diagram Login

6. Gambar : Sequence Diagram Insert Barang
Gambar : Sequence Diagram Edit Barang
Gambar : Sequence Diagram Delete Barang

7. Gambar : Sequence Diagram Cari Barang
Gambar : Sequence Diagram Lihat Barang
Gambar : Sequence Diagram Insert Pegawai

8. Gambar : Sequence Diagram Edit Pegawai
Gambar : Sequence Diagram Delete Pegawai

9. Gambar : Sequence Diagram Pesan Barang
Gambar : Sequence Diagram Lihat Pesanan Barang

10. Gambar : Sequence Diagram Approve Pesanan Barang
Gambar : Sequence Diagram Hapus Pesanan Barang
III.IMPLEMENTASI, TESTING, DAN ANALISIS
Setelah dibuatkan desain seperti yang tertera di atas, kemudian dilanjutkan dengan
melakukan implementasi menggunakan bahasa pemrograman Java J2SE di IDE Netbeans. Untuk
pengujian dilakukan pada 3 buah notebook, masing – masing dengan sistem operasi Windows XP
(server), GNU/Linux Ubuntu 9.04 dan Windows 7 (client). Baik server maupun client, keduanya

11. dihubungkan dengan jaringan wireless intranet ITB LSS lantai 3.
Untuk tahap pertama dipastikan bahwa kedua notebook telah memperoleh pengalamatan IP
private melalui DHCP server pada wireless intranet ITB serta masing – masing memuat source code
perangkat lunak ini dan dukungan Java J2SE di dalamnya. Kemudian server (Windows XP)
menjalankan terlebih dahulu aplikasi sisi server (Logistik) dan juga database MySQL. Jika sukses
maka akan muncul menu login server. Setelah proses login berjalan baik, admin akan disajikan
menu GUI admin.
Gambar : login di server sebagai admin
Kemudian client (GNU/Linux Ubuntu 9.04 dan Windows 7) mensetting alamat IP private server di
bagian Main.java pada aplikasi sisi client (LogistikClient) agar bisa terhubung ke server.
Gambar : Mensetting IP server di client

12. Kemudian client menjalankan LogistikClient .
Gambar : Client menjalankan LogistikClient
Setelah tampilan GUI login client muncul, dilanjutkan dengan
Gambar : Tampilan GUI login client
Client kemudian melakukan login. Jika sukses maka akan disajikan tampilan GUI dari menu client

13. (user/kasir) yaitu menu pencarian barang dan pesan barang.
Gambar : Client melakukan login
dan berikut tampilan di menu client setelah login berjalan sukses.
Gambar : Menu client

14. Berikut menu di admin setelah login tadi. Pertama, admin bsia melihat client mana saja yang login
ke server.
Gambar : Keterangan client yang login ke server
Menu awal admin untuk Pengolahan Data Barang (PDB) setelah login.
Gambar : Menu PDB di admin

15. Admin dapat melakukan menu pencarian (search) di PDB berdasarkan nama, kode, atau stok
barang.
Gambar :
Menu search kode, nama, atau stok untuk PDB
Admin dapat melakukan pengolahan data barang (tambah, edit, hapus) di PDB.
Gambar : Menu tambah, edit, hapus barang di PDB

16. Selain data barang, admin juga memiliki hak untuk pengolahan data pegawai. Dalam hal ini
pegawai untuk divisi logistik maupun non logistik. Menu ini disertakan di bagian Pengolahan data
Pegawai (PDP). Di dalamnya memuat username dan divisi setiap petugas. Admin dapat melakukan
proses tambah, edit, dan hapus pegawai. Berikut menu utama PDP :
Gambar : Menu utama PDP

17. Gambar : Menu PDP di admin untuk tambah, edit, hapus pegawai
Selain data barang dan pegawai, admin juga memiliki akses untuk melakukan pengolahan terhadap
data pesanan. Pesanan dilakukan oleh client. Dalam aplikasi ini, jumlah client yang terhubung tidak
dibatasi. Cukup kopikan script Logistik ini ke setiap mesin yang mendukung Java J2SE dengan
sistem operasi apapun, hubungkan dengan jaringan internal. Pesnana client disimpan di tabel
pesanan, namun barang yang dipesan tidak serta merta dikurangi setelah pemesanan, kecuali jika
sudah disetujui oleh admin melalui menu Pengolahan Data Pesanan (PDPs). Berikut capture data
pesanan yang sudah disetujui oleh admin.

18. Gambar : Daftar pesanan yang telah disetujui oleh admin
Aplikasi ini juga sudah mendukung penanganan terhadap beberapa kasus. Misalkan jika terdapat
field yang kosong saat pengisian data, akan ditampilkan pesan kesalahan sebagai berikut :
Gambar : Pesan kesalahan untuk input data
Penanganan ini dilakukan untuk proses inputan baik dari sisi client maupun sisi server (admin).
Kemudian di sisi admin, untuk proses pengubahan, misal edit data barang, juga dilakukan
penanganan. Dalam hal ini harus ada barang yang dipilih terlebih dahulu (via cursor) untuk
kemudian diedit maupun dihapus.
Gambar : Penanganan data barang yang akan diedit
Hal yang sama dilakukan di sisi server (admin) bukan saja untuk data barang tapi juga data pegawai
dan pesanan.
Sampai di sini semua proses pengujian server – client untuk aplikasi logistik alat tulis kantor
berbasis Java ini berjalan sukses. Saat pengujian di kelas (presnetasi) berhasil dengan baik di 3
komputer berbeda. Jika diperlukan bisa mengunakan lebih banyak komputer lagi dengan settingan
yang sama seperti dijelaskan di atas.
Adapun beberapa catatan kekurangan yang terdapat di dalam perangkat lunak ini sebagai
berikut :
1. Masih berupa kode mentah Java, sehingga setiap pengguna, baik server maupun client,
harus menjalankannya dalam sebuah IDE Java, misal Eclipse, Netbeans, Geany, dan
sebagainya. Diharapkan ke depannya dapat dibuatkan dalam bentuk paket (.deb, .rpm,

19. .tar.gz, .exe) sehingga bisa diinstall dan dijalankan layaknya perangkat lunak pada
umumnya.
2. Proses login masih belum mampu menangani proses SQL Injection. Untuk pertimbangan
keamanan dan kenyamanan user, ke depannya sisi ini perlu ditangani lebih serius.
3. Perlu ditambahkan menu import dan back up database secara GUI, sehingga tidak harus
melalui interface phpmyadmin. Ini akan lebih mudah dan praktis bagi user.
4. Untuk bagian divisi, perlu ditambahkan combo box, sehingga saat memilih jenis divisi
(logistik atau non logistik), user cukup memilih saja. Hal ini selain lebih praktis, juga
seragam dan menghindari salah ketik.
5. Kode seharusnya menggunakan text field sehingga bisa disesuaikan dengan kebutuhan.
6. Perlu ditambahkan menu chat agar saat terjadi pemesanan antar client lebih komunikatif.
Kami berdua selaku penulis sekaligus developer melepas perangkat lunak ini ke dalam
lisensi GNU GPL, sehingga setiap orang bebas mengunduhnya di internet, mengkopi,
memperbanyak, serta melakukan perbaikan di dalamnya berdasarkan kode yang dibuka (open
source). Diharapkan dengan lisensi GNU GPL ini memudahkan setiap orang untuk ikut serta
memperbaiki kelemahan yang masih ada di perangkat lunak ini maupun menggunakan perangkat
lunak ini secara bebas beserta dokumentasi yang kami sertakan.
IV. PENUTUP
Demikianlah laporan mengenai pengerjaan tugas akhir mata kuliah Pemrograman dan
Aplikasi Internet/Web di semester genap Magister Teknologi Informasi Sekolah Tinggi Elektro dan
Informatika ITB. Diharapkan aplikasi ini mampu menyelesaikan permasalahan di dunia nyata untuk
kasus logistik alat tulis kantor pada suatu perusahaan.
V. DAFTAR PUSTAKA
• IEEE Std 830-1993, IEEE Recommended Parctice for Software Requirement Specifications.
• Software Engineering, Aparctitioner’s Approach 5th
edition, Roger S Pressman, Mc Graw
Hill, 2001.
