Дипломная работа на тему отображения и контроля параметров помещений с использованием сети датчиков направлена на повышение эффективности работы инженерных систем зданий и снижение затрат. Разработка включает создание системы наблюдения с функциями обработки планов помещений, хранения данных, отображения датчиков и регистрации аварийных ситуаций. В итоге был разработан редактор схем диспетчеризации, эмулятор показаний датчиков и средство для отображения параметров в реальном времени.

1. Дипломная работа
на тему:
«Отображение и контроль
параметров помещений на основе
сети датчиков»
Автор:
ст. гр. ВИ51 Котов И.И.
Руководитель:
доцент каф. «ПОВТиАС» Долгов В. В.
ДОНСКОЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
кафедра
«Программное обеспечение вычислительной техники и
автоматизированных систем»

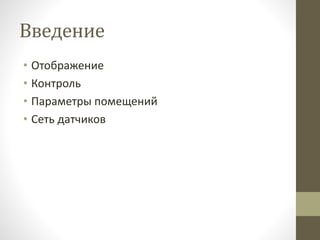

2. Введение
• Отображение
• Контроль
• Параметры помещений
• Сеть датчиков

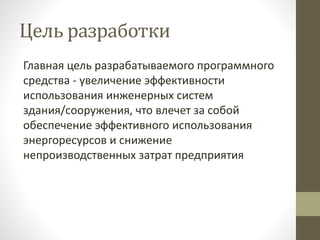

3. Цель разработки
Главная цель разрабатываемого программного
средства - увеличение эффективности
использования инженерных систем
здания/сооружения, что влечет за собой
обеспечение эффективного использования
энергоресурсов и снижение
непроизводственных затрат предприятия

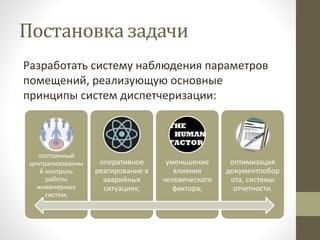

4. Постановка задачи
Разработать систему наблюдения параметров
помещений, реализующую основные
принципы систем диспетчеризации:
постоянный
централизованны
й контроль
работы
инженерных
систем;
оперативное
реагирование в
аварийных
ситуациях;
уменьшение
влияния
человеческого
фактора;
оптимизация
документообор
ота, системы
отчетности.

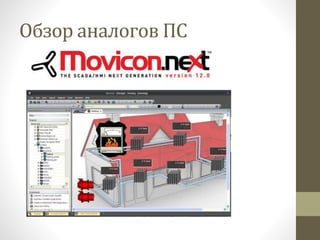

5. Обзор аналогов ПС

6. Обзор аналогов ПС

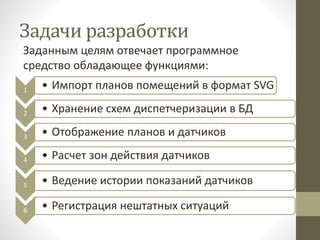

7. Задачи разработки
Заданным целям отвечает программное
средство обладающее функциями:
1 • Импорт планов помещений в формат SVG
2 • Хранение схем диспетчеризации в БД
3 • Отображение планов и датчиков
4 • Расчет зон действия датчиков
5 • Ведение истории показаний датчиков
6 • Регистрация нештатных ситуаций

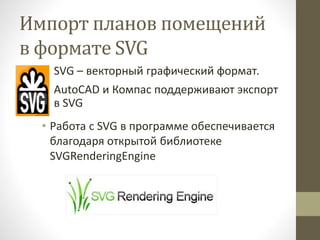

8. Импорт планов помещений
в формате SVG
• SVG – векторный графический формат.
• AutoCAD и Компас поддерживают экспорт
в SVG
• Работа с SVG в программе обеспечивается
благодаря открытой библиотеке
SVGRenderingEngine

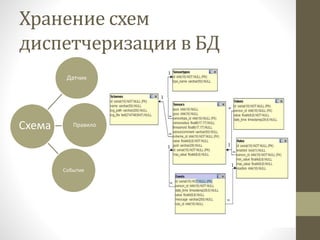

9. Хранение схем
диспетчеризации в БД
Датчик
Правило
Событие
Схема

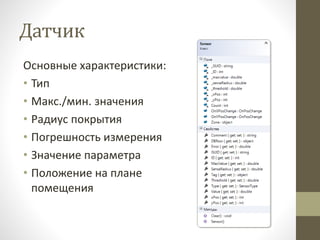

10. Датчик
Основные характеристики:
• Тип
• Макс./мин. значения
• Радиус покрытия
• Погрешность измерения
• Значение параметра
• Положение на плане
помещения

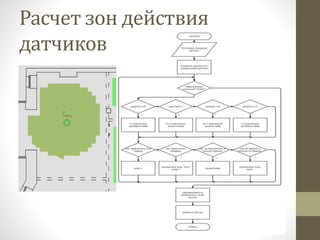

11. Расчет зон действия
датчиков

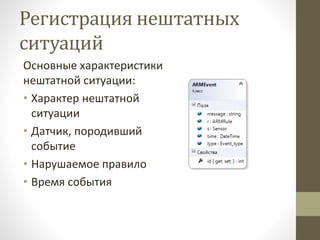

12. Регистрация нештатных
ситуаций
Основные характеристики
нештатной ситуации:
• Характер нештатной
ситуации
• Датчик, породивший
событие
• Нарушаемое правило
• Время события

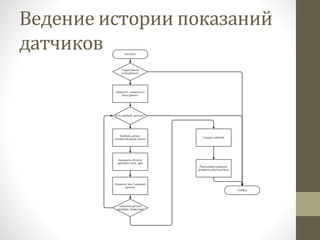

13. Ведение истории показаний
датчиков

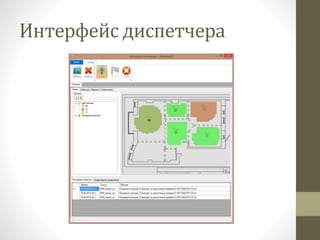

14. Интерфейс диспетчера

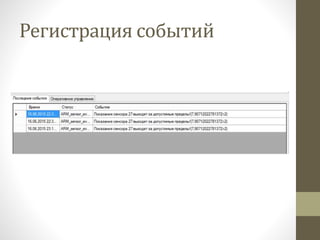

15. Регистрация событий

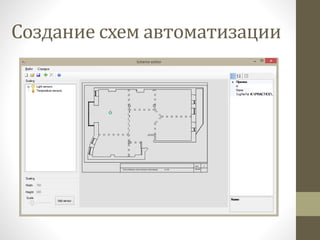

16. Создание схем автоматизации

17. Выбор и обоснование
средств разработки

18. Заключение
В рамках дипломной работы разработаны три
части системы наблюдения параметров:
• Редактор схем диспетчеризации
• Эмулятор изменения показаний датчиков
• Средство отображения параметров в
реальном времени
