1. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 1
BỘ GIÁO DỤC VÀ ĐÀO TẠO
TRƯỜNG ĐẠI HỌC THỦ DẦU MỘT
KHÓA LUẬN TỐT NGHIỆP
ỨNG DỤNG PHẦN MỀM ECODIAL THIẾT KẾ
HỆ THỐNG ĐIỆN CHO PHÂN XƯỞNG SỬA CHỮA CƠ KHÍ
Ngành: Điện – Điện Tử
Chuyên ngành: Điện Công Nghiệp
Giảng viên hướng dẫn: Hồ Văn Lý
Sinh viên thực hiện: Lê Quang Tuấn
MSSV: 111C660017 Lớp: C11DT01
Thủ Dầu Một 5/2014
2. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 2

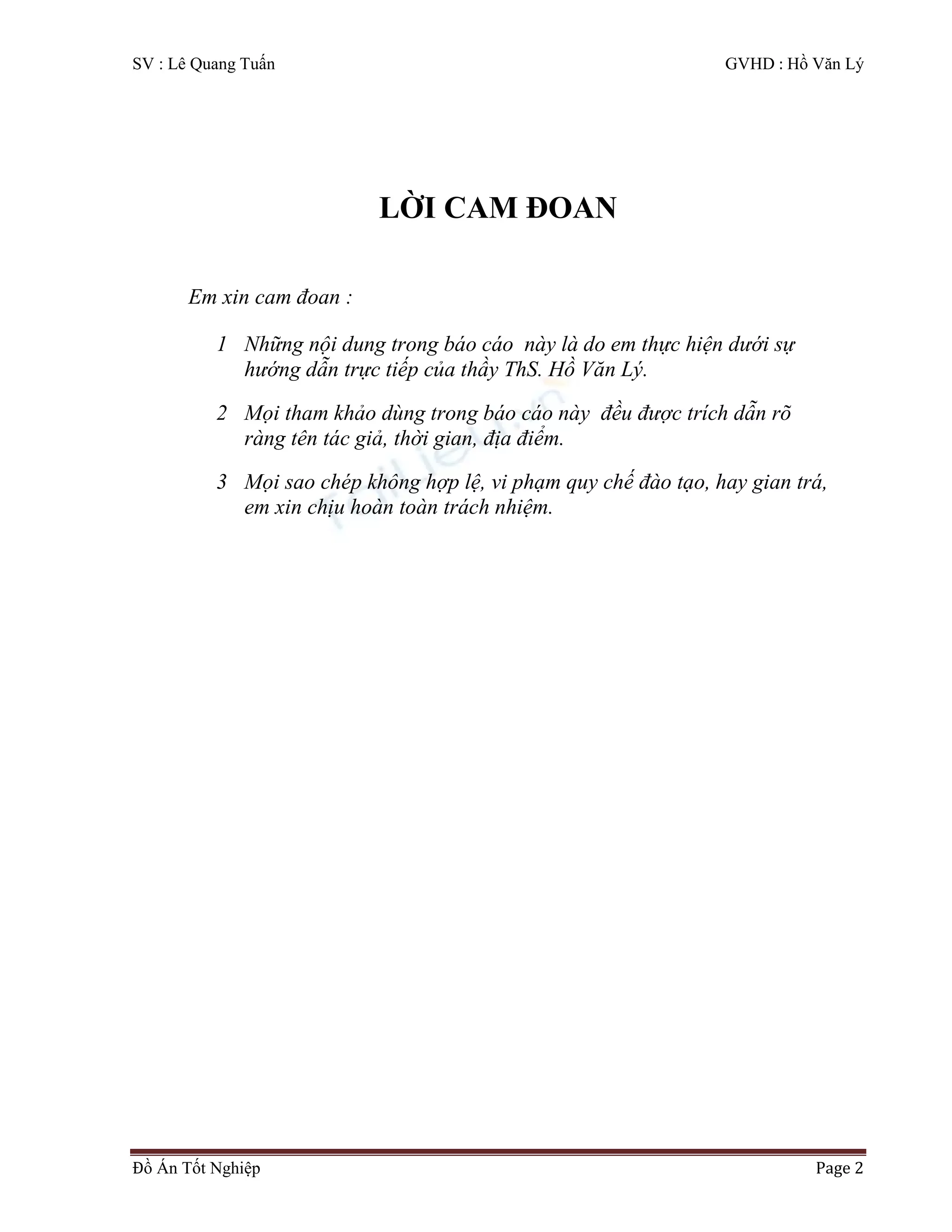

LỜI CAM ĐOAN
Em xin cam đoan :
1 Những nội dung trong báo cáo này là do em thực hiện dưới sự
hướng dẫn trực tiếp của thầy ThS. Hồ Văn Lý.
2 Mọi tham khảo dùng trong báo cáo này đều được trích dẫn rõ
ràng tên tác giả, thời gian, địa điểm.
3 Mọi sao chép không hợp lệ, vi phạm quy chế đào tạo, hay gian trá,
em xin chịu hoàn toàn trách nhiệm.
3. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 3
LỜI CẢM ƠN
Lời đầu tiên cho Em xin gửi lời cảm ơn đến toàn thể Ban Giám
Hiệu khoa Điện – Điện tử – Đại học Thủ Dầu Một Nội đã tạo điều
kiện cho Em được làm Khóa luận tốt nghiệp này, đây là một cơ hội
tốt để cho Em có thể thực hành các kỹ năng được học trên lớp và
cũng giúp ích rất lớn để Em ngày càng tự tin về bản thân mình hơn.
Em xin gửi lời cảm ơn chân thành nhất đến Thầy – Giáo viên
hướng dẫn Thạc Sĩ Hồ Văn Lý trong suốt thời gian vừa qua đã không
quản ngại khó khăn và đã nhiệt tình chỉ dạy, giúp đỡ để Em có thể hoàn
thành tốt bài khóa luận tốt nghiệp này.
4. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 4
Mục Lục
Chương 1 : TỔNG QUAN ĐỒ ÁN TỐT NGHIỆP
1. Giới thiệu về phân xưởng cơ khí......................................................................4
1.1. đặc điểm của phân xưởng.........................................................................4
1.2. thiết bị trong phân xưởng.........................................................................4
2. Phân nhóm phụ tải............................................................................................6
3. Xác định phủ tải tính toán cho toàn phân xưởng .............................................7
1. Phương pháp xác định phụ tải tính toán ....................................................7
2. Các phương pháp xác định phụ tải tính toán .............................................7
3. Xác định phụ tải tính toán cho từng nhóm.................................................11
4. Phụ tải tính toán toàn phân xưởng .............................................................17
5. Xác định tâm phụ tải của nhóm và toàn phân xưởng ...............................18
4. Tính chọn máy biến áp.....................................................................................24
1. Xác định điện áp định mức của mạng điện................................................24
2. Xác định vị trí đặt biến áp phân xưởng......................................................25
3. Chọn công suất và số lượng máy biến áp ..................................................26
5. Vạch phương án đi dây ....................................................................................28
1. vạch phương án đi dây cho mạng điện phân xưởng ...................................28
2. lựa chọn sơ đồ cung cấp điện ......................................................................30
6. Chọn dây dẫn cho mạng điện...........................................................................31
1. Chọn cáp từ trạm biến áp phân xưởng tới tủ phân phối(TPP)...................31
2. Chọn cáp từ TPPC đến các tủ động lực.....................................................31
3. Chọn cáp từ tủ động lực đến các động cơ..................................................34
4. Kiểm tra tổn thất điện áp............................................................................36
7. Chọn phối hợp các phần tử đóng cắt................................................................39
1. Chọn aptomat tổng cho tủ phân phối chính...............................................39
2. Chọn ATM cho các tủ động lực đặt ở tủ phân phối chính.........................40
3. Chọn áptômát tổng cho các tủ động lực ....................................................43
5. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý

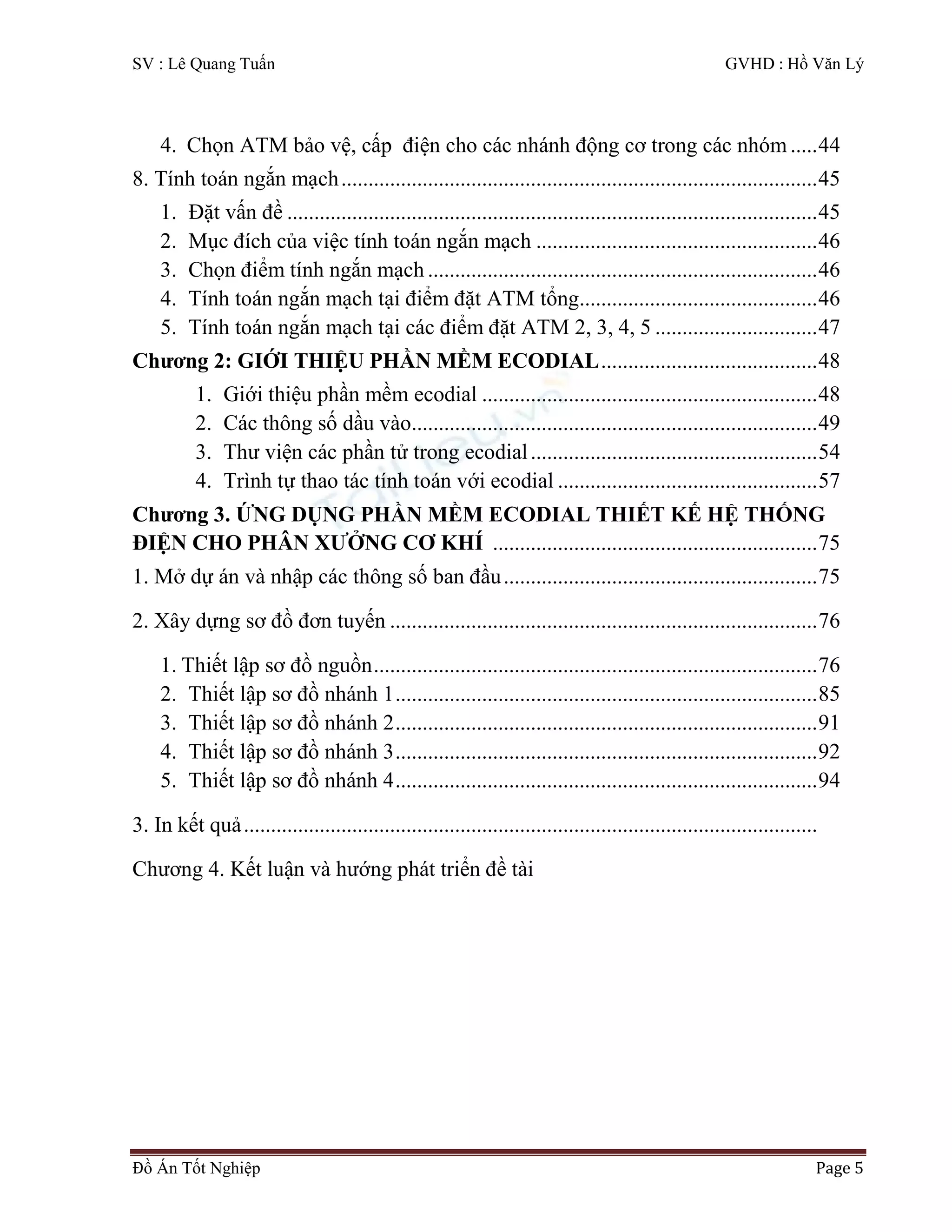

Đồ Án Tốt Nghiệp Page 5
4. Chọn ATM bảo vệ, cấp điện cho các nhánh động cơ trong các nhóm .....44
8. Tính toán ngắn mạch........................................................................................45
1. Đặt vấn đề ..................................................................................................45
2. Mục đích của việc tính toán ngắn mạch ....................................................46
3. Chọn điểm tính ngắn mạch ........................................................................46
4. Tính toán ngắn mạch tại điểm đặt ATM tổng............................................46
5. Tính toán ngắn mạch tại các điểm đặt ATM 2, 3, 4, 5 ..............................47
Chương 2: GIỚI THIỆU PHẦN MỀM ECODIAL........................................48
1. Giới thiệu phần mềm ecodial ..............................................................48
2. Các thông số dầu vào...........................................................................49
3. Thư viện các phần tử trong ecodial.....................................................54
4. Trình tự thao tác tính toán với ecodial ................................................57
Chương 3. ỨNG DỤNG PHẦN MỀM ECODIAL THIẾT KẾ HỆ THỐNG
ĐIỆN CHO PHÂN XƯỞNG CƠ KHÍ ............................................................75
1. Mở dự án và nhập các thông số ban đầu..........................................................75
2. Xây dựng sơ đồ đơn tuyến ...............................................................................76
1. Thiết lập sơ đồ nguồn..................................................................................76
2. Thiết lập sơ đồ nhánh 1..............................................................................85
3. Thiết lập sơ đồ nhánh 2..............................................................................91
4. Thiết lập sơ đồ nhánh 3..............................................................................92
5. Thiết lập sơ đồ nhánh 4..............................................................................94
3. In kết quả..........................................................................................................
Chương 4. Kết luận và hướng phát triển đề tài
6. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 6
Danh mục các từ viết tắt
ĐAMH ( đồ án môn học )
BATG ( biến áp trung gian )
KĐT ( khởi động từ )
TBA ( trạm biến áp )
TPP ( tủ phân phối )
TPPC ( tủ phân phối chính )
TPPP ( tủ phân phối phụ )
ATM ( Aptomat )
Danh mục các bảng :
Bảng phụ tải phân xưởng
Bảng phân nhóm phụ tải
Bảng phụ tải nhóm 1
Bảng phụ tải nhóm 2
Bảng phụ tải nhóm 3
Bảng phụ tải nhóm 4
Bảng tổng kết tính toán phụ tải
Bảng xác định tâm phụ tải nhóm 1
Bảng xác định tâm phụ tải nhóm 2
Bảng xác định tâm phụ tải nhóm 3
Bảng xác định tâm phụ tải nhóm 4
Bảng chọn dây dẫn từ tủ ĐL đến đến động cơ
Bảng chọn aptomat tổng va các aptomat nhánh
7. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 7
Bảng chọn aptomat tổng cho các tủ động lực
Bảng chọn aptomat nhánh của nhóm động cơ
Danh mục các sơ đồ , hình ảnh :
Sơ đồ mặt bằng
Sơ đồ đi dây động lực
Sơ đồ bố trí trạm biến áp
Sơ đồ mạng hình tia
Sơ đồ mạng phân nhánh
Sơ đồ kiểm tra tổn thất điện áp
Các sơ đồ hình ảnh giới thiệu phần mềm
Các sơ đồ hình ảnh mô phỏng mạng điện phân xưởng
8. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 8
LỜI NÓI ĐẦU
Đất nước ta đang trong công cuộc công nhiệp hoá , hiện đại hoá . Nhu cầu
điện năng trong các lĩnh vực công nghiệp , nông nghiệp , dịch vụ và sinh hoạt tăng
trưởng không ngừng đi cùng với quá trình phát triển kinh tế . Do đó đòi hỏi rất
nhiều công trình cung cấp điện . Đặc biệt rất cần các công trình có chất lượng cao ,
đảm bảo cung cấp điện liên tục , phục vụ tốt các nghành trong nền kinh tế quốc
dân.
Trong đó có lĩnh vực công nghiệp là 1 trong các ngành kinh tế trọng điểm của đất
nước, được Nhà nước và Chính phủ ưu tiên phát triển vì có vai trò quan trọng trong
kế hoạch đưa nước ta trở thành nước công nghiệp vào năm 2020. Thiết kế cung cấp
điện cho nghành này là 1 công việc khó khăn, đòi hỏi sự cẩn thận cao. Phụ tải của
ngành phần lớn là phụ tải loại 1 , loại 2, đòi hỏi độ tin cậy cung cấp điện cao.
Dưới sự hướng dẫn của thầy ThS. Hồ Văn Lý, em được nhận đề tài ỨNG DỤNG
PHẦN MỀM ECODIAL TÍNH TOÁN THIẾT KẾ HỆ THỐNG ĐIỆN CHO PHÂN
XƯỞNG SỬA CHỮA CƠ KHÍ
Đồ án bao gồm 1 số phần chính như : xác định phụ tải tính toán , chọn máy biến áp
và vị trí đặt trạm biến áp, chọn dây và các phần tử bảo vệ, tính toán ngắn mạch .
Đây là một đồ án có tính thực tiễn rất cao, chắc chắn sẽ giúp ích cho em rất nhiều
trong công tác sau này.
Trong quá trình thực hiện đồ án, em đã nhận được sự chỉ bảo rất tận tình của thầy
ThS.Hồ Văn Lý cùng các thầy cô trong khoa Điện – Điện Tử.
Em xin chân thành cảm ơn
Bình Dương, tháng 5 năm 2014
9. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý

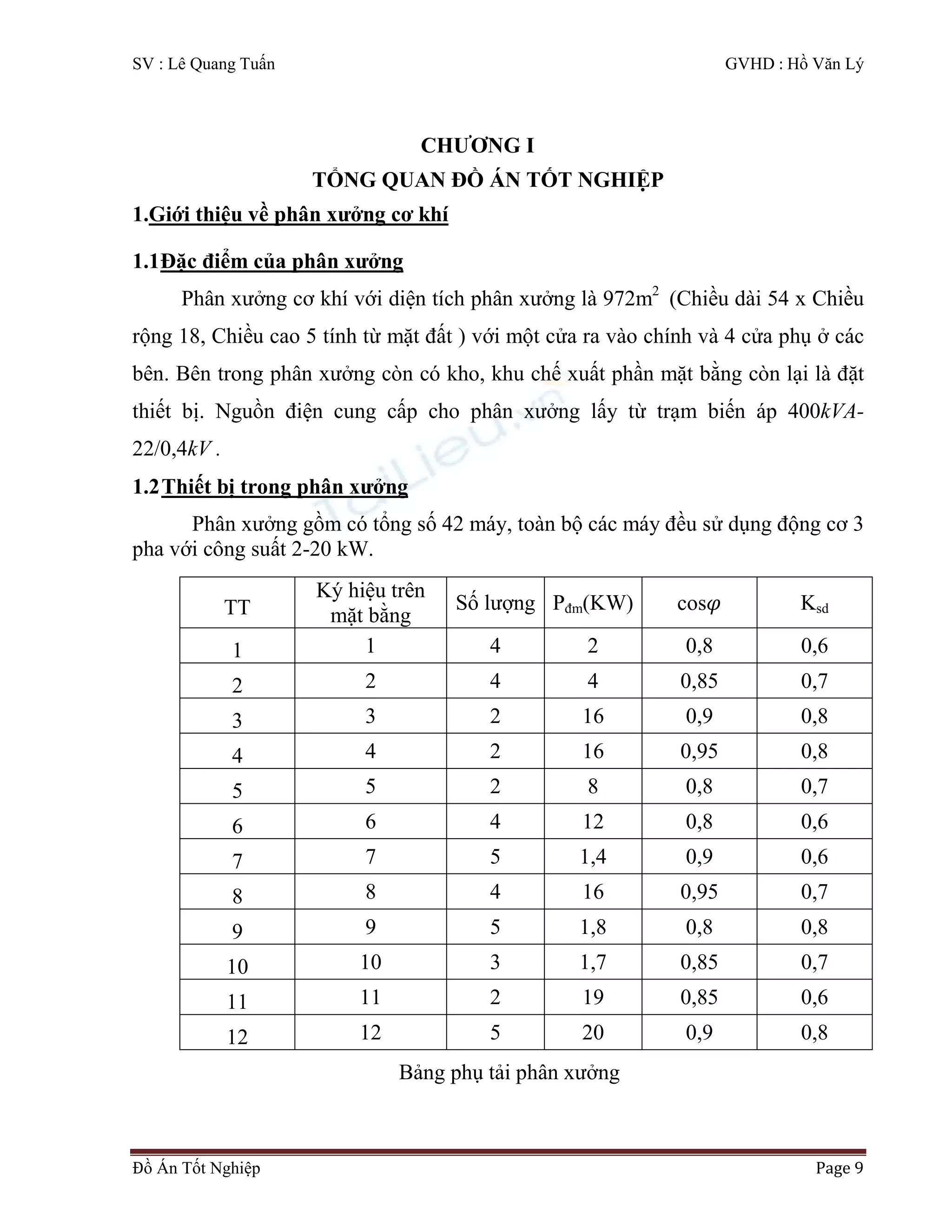

Đồ Án Tốt Nghiệp Page 9
CHƯƠNG I
TỔNG QUAN ĐỒ ÁN TỐT NGHIỆP
1.Giới thiệu về phân xưởng cơ khí
1.1Đặc điểm của phân xưởng
Phân xưởng cơ khí với diện tích phân xưởng là 972m2
(Chiều dài 54 x Chiều
rộng 18, Chiều cao 5 tính từ mặt đất ) với một cửa ra vào chính và 4 cửa phụ ở các
bên. Bên trong phân xưởng còn có kho, khu chế xuất phần mặt bằng còn lại là đặt
thiết bị. Nguồn điện cung cấp cho phân xưởng lấy từ trạm biến áp 400kVA-
22/0,4kV .
1.2Thiết bị trong phân xưởng
Phân xưởng gồm có tổng số 42 máy, toàn bộ các máy đều sử dụng động cơ 3
pha với công suất 2-20 kW.
TT
Ký hiệu trên
mặt bằng
Số lượng Pđm(KW) cos߮ Ksd
1 1 4 2 0,8 0,6
2 2 4 4 0,85 0,7
3 3 2 16 0,9 0,8
4 4 2 16 0,95 0,8
5 5 2 8 0,8 0,7
6 6 4 12 0,8 0,6
7 7 5 1,4 0,9 0,6
8 8 4 16 0,95 0,7
9 9 5 1,8 0,8 0,8
10 10 3 1,7 0,85 0,7
11 11 2 19 0,85 0,6
12 12 5 20 0,9 0,8
Bảng phụ tải phân xưởng
10. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 10
12. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý

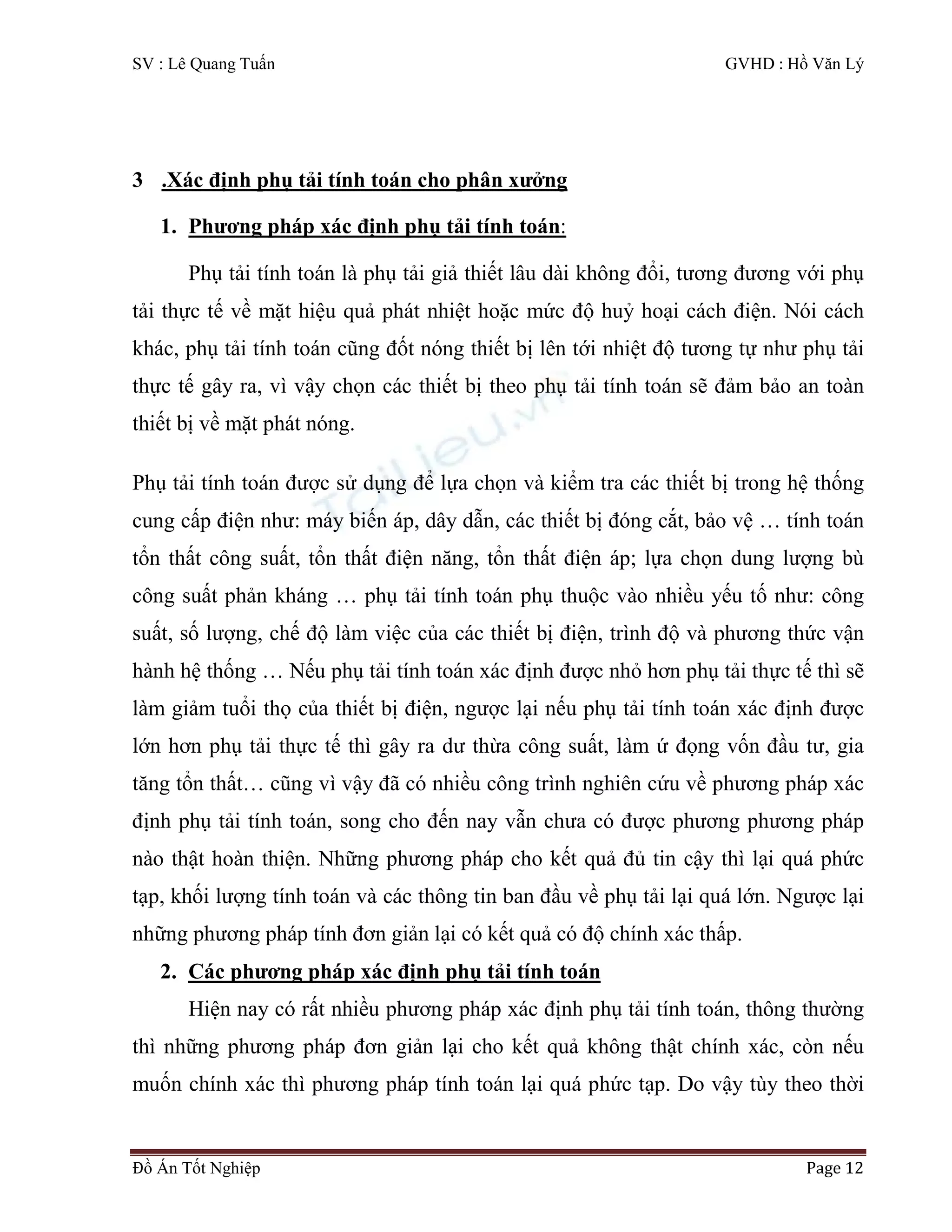

Đồ Án Tốt Nghiệp Page 12
3 .Xác định phụ tải tính toán cho phân xưởng
1. Phương pháp xác định phụ tải tính toán:
Phụ tải tính toán là phụ tải giả thiết lâu dài không đổi, tương đương với phụ
tải thực tế về mặt hiệu quả phát nhiệt hoặc mức độ huỷ hoại cách điện. Nói cách
khác, phụ tải tính toán cũng đốt nóng thiết bị lên tới nhiệt độ tương tự như phụ tải
thực tế gây ra, vì vậy chọn các thiết bị theo phụ tải tính toán sẽ đảm bảo an toàn
thiết bị về mặt phát nóng.
Phụ tải tính toán được sử dụng để lựa chọn và kiểm tra các thiết bị trong hệ thống
cung cấp điện như: máy biến áp, dây dẫn, các thiết bị đóng cắt, bảo vệ … tính toán
tổn thất công suất, tổn thất điện năng, tổn thất điện áp; lựa chọn dung lượng bù
công suất phản kháng … phụ tải tính toán phụ thuộc vào nhiều yếu tố như: công
suất, số lượng, chế độ làm việc của các thiết bị điện, trình độ và phương thức vận
hành hệ thống … Nếu phụ tải tính toán xác định được nhỏ hơn phụ tải thực tế thì sẽ
làm giảm tuổi thọ của thiết bị điện, ngược lại nếu phụ tải tính toán xác định được
lớn hơn phụ tải thực tế thì gây ra dư thừa công suất, làm ứ đọng vốn đầu tư, gia
tăng tổn thất… cũng vì vậy đã có nhiều công trình nghiên cứu về phương pháp xác
định phụ tải tính toán, song cho đến nay vẫn chưa có được phương phương pháp
nào thật hoàn thiện. Những phương pháp cho kết quả đủ tin cậy thì lại quá phức
tạp, khối lượng tính toán và các thông tin ban đầu về phụ tải lại quá lớn. Ngược lại
những phương pháp tính đơn giản lại có kết quả có độ chính xác thấp.
2. Các phương pháp xác định phụ tải tính toán
Hiện nay có rất nhiều phương pháp xác định phụ tải tính toán, thông thường
thì những phương pháp đơn giản lại cho kết quả không thật chính xác, còn nếu
muốn chính xác thì phương pháp tính toán lại quá phức tạp. Do vậy tùy theo thời
13. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 13
điểm và giai đoạn thiết kế mà ta lựa chọn phương pháp tính cho phù hợp. Dưới đây
em xin đề cập một số phương pháp xác định phụ tải tính toán thường dùng nhất:
2.3.1. Xác định phụ tải theo công suất đặt và hệ số nhu cầu.
Công thức tính:
∑
1
.
n
i
đi
nc
tt P
K
P
=
= (2-14)
Qtt = Ptt.Tgφ ;
φ
Cos
P
Q
P
S tt
tt
tt
tt =
+
= 2
2
(2-15)
Nói một cách gần đúng có thể coi Pđ = Pđm
Khi đó:
Ptt = Knc.∑
=
n
i
đmi
P
1
(2-16)
Trong đó:
Pđi: Công suất định mức của thiết bị thứ i. (KW)
Pđmi: Công suất định mức của thiết bị thứ i (KW).
Ptt, Qtt, Stt: Công suất tác dụng, công suất phản kháng, công suất toàn phần
tính toán của nhóm thiết bị (KW, KVAr, KVA).
n: Số thiết bị trong nhóm.
Nếu hệ số công suất cosφ của các thiết bị trong nhóm không giống nhau, ta
phải tính hệ số công suất trung bình theo công thức sau:
n
n
n
P
P
P
P
P
P
Cos
+
+
+
+
+
+
=
...
cos
.......
cos
cos
2
1
2
2
1
1 φ
φ
φ
φ (2-17)
Hệ số nhu cầu của các loại máy khác nhau có trong các sổ tay.
Phương pháp xác định phụ tải tính toán theo hệ số nhu cầu có ưu điểm là đơn
giản, thuận tiện. Nhược điểm chủ yếu của phương pháp này là kém chính xác. Bởi
vì hệ số nhu cầu Knc tra được trong sổ tay là một số liệu cố định cho trước, không
phụ thuộc vào chế độ vận hành và số thiết bị trong nhóm máy. Nếu chế độ vận
14. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 14
hành và số thiết bị trong nhóm thay đổi nhiều thì kết quả tính phụ tải tính toán theo
hệ số nhu cầu sẽ không chính xác.
2.3.2. Xác định phụ tải tính toán theo suất phụ tải trên một đơn vị diện tích sản
xuất.
Công thức tính như sau:
Ptt = P0.F (2-18)
Trong đó:
P0: Suất phụ tải trên một đơn vị diện tích sản xuất, (KW/m2
). Trị số
của P0 có thể tra trong các sổ tay. Trị số P0 của từng loại phân xưởng do kinh
nghiệm vận hành thống kê lại mà có.
F: Diện tích sản xuất (m2
).
Phương pháp này chỉ cho kết quả gần đúng khi có phụ tải phân bố đồng đều
trên diện tích sản xuất, nên nó thường được dùng trong giai đoạn thiết kế sơ bộ,
thiết kế chiếu sáng. Nó cũng được dùng để tính phụ tải các phân xưởng có mật độ
máy móc sản xuất phân bố tương đối đều như phân xưởng gia công cơ khí, dệt, san
xuất ôtô v.v..
2.3.3. Xác định phụ tải tính toán theo hệ số cực đại Kmax và công suất trung bình
Ptb ( còn gọi là phương pháp số thiết bị hiệu quả nhq).
Công thức tính:
Ptt = Kmax.Ptb = Kmax.Ksd.Pđm (2-19)
Trong đó:
Pđm, Ptb: Công suất định mức và công suất trung bình của thiết bị (w).
Kmax, Ksd: Hệ số cực đại và hệ số sử dụng
Hệ số sử dụng Ksd của các nhóm máy có thể tra trong sổ tay còn hệ số cực
đại tính từ Ksd, nhq
15. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 15
Phương pháp này cho kết quả tương đối chính xác vì khi xác định số thiết bị
hiệu quả nhq chúng ta đã xét tới một loạt các yếu tố như: Ảnh hưởng của một số
thiết bị trong nhóm, số thiết bị có công suất lớn nhất và sự khác nhau về chế độ làm
việc của chúng.
Khi tính toán theo phương pháp này, trong một số trường hợp có thể dùng
công thức sau:
* Trường hợp n≤3 và nhq<4, phụ tải tính toán được tính theo công thức:
∑
=
=
n
i
đmi
tt P
P
1
(2-20)
* Trường hợp khi n>3 và nhq<4 phụ tải tính toán được tính theo công thức
sau:
∑
=
=
n
i
pti
đmi
tt K
P
P
1
. (2-21)
Trong đó:
Kpti: Hệ số phụ tải từng máy, nếu không có số liệu chính xác có thể lấy gần
đúng như sau:
+ Kpti = 0,9 đối với thiết bị làm việc dài hạn.
+ Kpti = 0,75 đối với thiết bị làm việc ngắn hạn lặp lại
* Đối với các thiết bị có phụ tải bằng phẳng (máy bơm, quạt gió....) phụ tải
tính toán có thể lấy bằng phụ tải trung bình:
Ptt = Ptb = Ksd.Pđm (2-22)
* Nếu mạng có các thiết bị một pha thì phải cố gắng phân bố đều các thiết bị
đó lên 3 pha của mạng.
2.3.4. Lựa chọn phương pháp tính.
Tùy theo yêu cầu tính toán và những thông tin có được về phụ tải, người
thiết kế có thể lựa chọn các phương pháp thích hợp để xác định phụ tải tính toán.
16. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 16
Trong bản đồ án này với phân xưởng cơ khí , em đã biết vị trí, công suất đặt
và chế độ làm việc của thiết bị trong phân xưởng nên khi tính toán phụ tải động lực
của phân xưởng có thể sử dụng phương pháp xác định phụ tải tính toán theo hệ số
cực đại và công suất trung bình.
3. Xác định phụ tải tính toán cho từng nhóm
Nhóm 1
Nhóm Tên máy P (kW) SốLượng cosϕ Ksd
Tổng
CôngSuất
1
1 2 4 0,9 0,8
71
2 4 1 0,8 0,6
6 12 2 0,8 0,6
8 16 1 0,95 0,7
11 19 1 0,85 0,6
Hệ số sử dụng và hệ số công suất của nhóm thiết bị 1
64
,
0
71
8
,
45
.
1
1
=
=
=
∑
∑
=
=
n
i
dmi
n
i
dmi
sdi
sd
P
P
K
K 86
,
0
71
95
,
60
.
cos
cos
1
1
=
=
=
∑
∑
=
=
n
i
dmi
n
i
dmi
i
P
P
ϕ
ϕ
Dựa vào bảng A.2 sách Hướng Dẫn ĐAMH Thiết Kế Cung Cấp Điện ta sẽ chọn
được hệ số Kmax theo hệ số sử dụng Ksd và hệ số thiết bị hiệu quả nhq 4 và nếu nhq
4 ta tính (Ptt = ∑
=
n
i
dmi
P
1
và Qtt = ∑
=
n
i
dmi
P
1
× dmi
tgϕ ) :
4
38
,
5
937
712
1
2
2
1
=
=
=
∑
∑
=
=
n
i
dmi
n
i
dmi
hq
P
P
n
= Kmax = 1,41
17. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 17
Công suất tác dụng trung bình:
Ptb = Ksd× Pđm∑
= 0.64×71 = 45,44 kW
Công suất tác dụng tính toán:
Ptt = Kmax×Ksd×Pđm∑
= 1.41×0.64×71= 63,62 ( kW )
Công suất phản kháng tính toán:
Qtt = Ptb×tgϕ = 45,44x0.59 = 26,83 (kVar)
Công suất biểu kiến tính toán:
Stt = =
+
=
+ 2
2
2
2
83
,
26
62
,
63
tt
tt Q
P 69,04 (kVar)
Dòng điện tính toán của nhóm:
Nhóm 2
Nhóm Tên máy P (kW) SốLượng cosϕ Ksd Tổng
CôngSuất
2
6 12 1 0,8 0,6
96
3 16 2 0,9 0,8
2 4 3 0,8 0,6
12 20 2 0,9 0,8
Hệ số sử dụng và hệ số công suất của nhóm thiết bị 2
75
,
0
96
72
.
1
1
=
=
=
∑
∑
=
=
n
i
dmi
n
i
dmi
sdi
sd
P
P
K
K 87
,
0
96
95
,
60
.
cos
cos
1
1
=
=
=
∑
∑
=
=
n
i
dmi
n
i
dmi
i
P
P
ϕ
ϕ
)
(
65
,
99
400
.
3
10
04
,
69
.
3
3
A
x
U
S
I
dm
tt
tt =
=
=
18. SV : Lê Quang Tuấn GVHD : Hồ Văn Lý
Đồ Án Tốt Nghiệp Page 18
Dựa vào bảng A.2 sách Hướng Dẫn ĐAMH Thiết Kế Cung Cấp Điện ta sẽ chọn
được hệ số Kmax theo hệ số sử dụng Ksd và hệ số thiết bị hiệu quả nhq 4 và nếu
nhq 4 ta tính (Ptt = ∑
=
n
i
dmi
P
1
và Qtt = ∑
=
n
i
dmi
P
1
× dmi
tgϕ ) :
4
11
,
6
1504
962
1
2
2
1
=
=
=
∑
∑
=
=
n
i
dmi
n
i
dmi
hq
P
P
n
= Kmax = 1,23
Công suất tác dụng trung bình:
Ptb = Ksd× Pđm∑
= 0.75×96 = 72 kW
Công suất tác dụng tính toán:
Ptt = Kmax×Ksd×Pđm∑
= 1.23×0.75×96= 88,56 ( kW )
Công suất phản kháng tính toán:
Qtt = Ptb×tgϕ = 72x0,56 = 40,32 (kVar)
Công suất biểu kiến tính toán:
Stt = =
+
=
+ 2
2
2
2
32
,
40
56
,
88
tt
tt Q
P 97,3 (kVar)
Dòng điện tính toán của nhóm:
)
(
44
,
140
400
.
3
10
3
,
