11/27に#vsLTで発表したスライドです

1. #vsLT 11/27
1
Twitter→@katu7414

2. 自己紹介
• 大阪工業大学 4年
• 勝男(@katu7414)って名前でTwitterやってます
• oitLTという学生コミュニティーの主催者
#vsLT 11/27
2

3. #vsLT 11/27
3

4. 第4回OITLT IN さくらインターネット
• 12/9 12:00～18:00まで
• テーマ フリー
• 推奨されるテーマ デザイン系の話とレイヤーが高めの話
• https://connpass.com/event/70478/
#vsLT 11/27
4

5. #vsLT 11/27
5

6. #vsLT 11/27
6

7. #vsLT 11/27
7

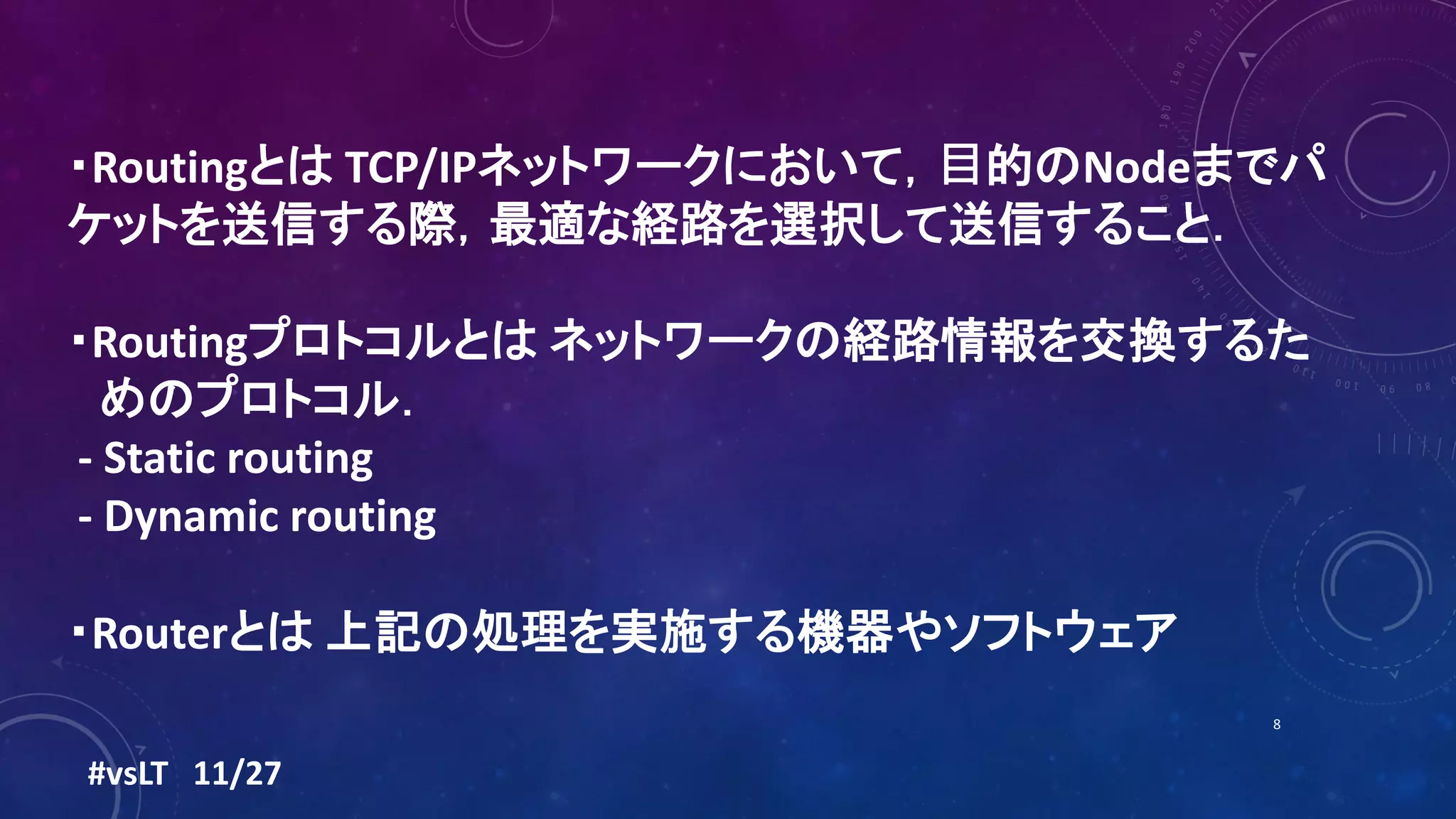

8. ・Routingとは TCP/IPネットワークにおいて，⽬的のNodeまでパ
ケットを送信する際，最適な経路を選択して送信すること．
・Routingプロトコルとは ネットワークの経路情報を交換するた
めのプロトコル．
- Static routing
- Dynamic routing
・Routerとは 上記の処理を実施する機器やソフトウェア
#vsLT 11/27
8

9. #vsLT 11/27
・Cisco Systems
最も有名な の1つで、Router/Switchまで 幅広く扱っておりネッ
トワーク系の勉強するならだいたいみんなここを使ってる。
・Juniper Systems
コアRouter/Switch/FWで利⽤されるベンダで、システムが階層構造になって
いる。このRouterベンダを勉強してる学生ほとんど見たことない
・ Software Router(Free)
- Quagga(zebra)
- VyOS(Vyatta)
9

10. #vsLT 11/27
10

11. CISCO触ったことがある人
#vsLT 11/27
11

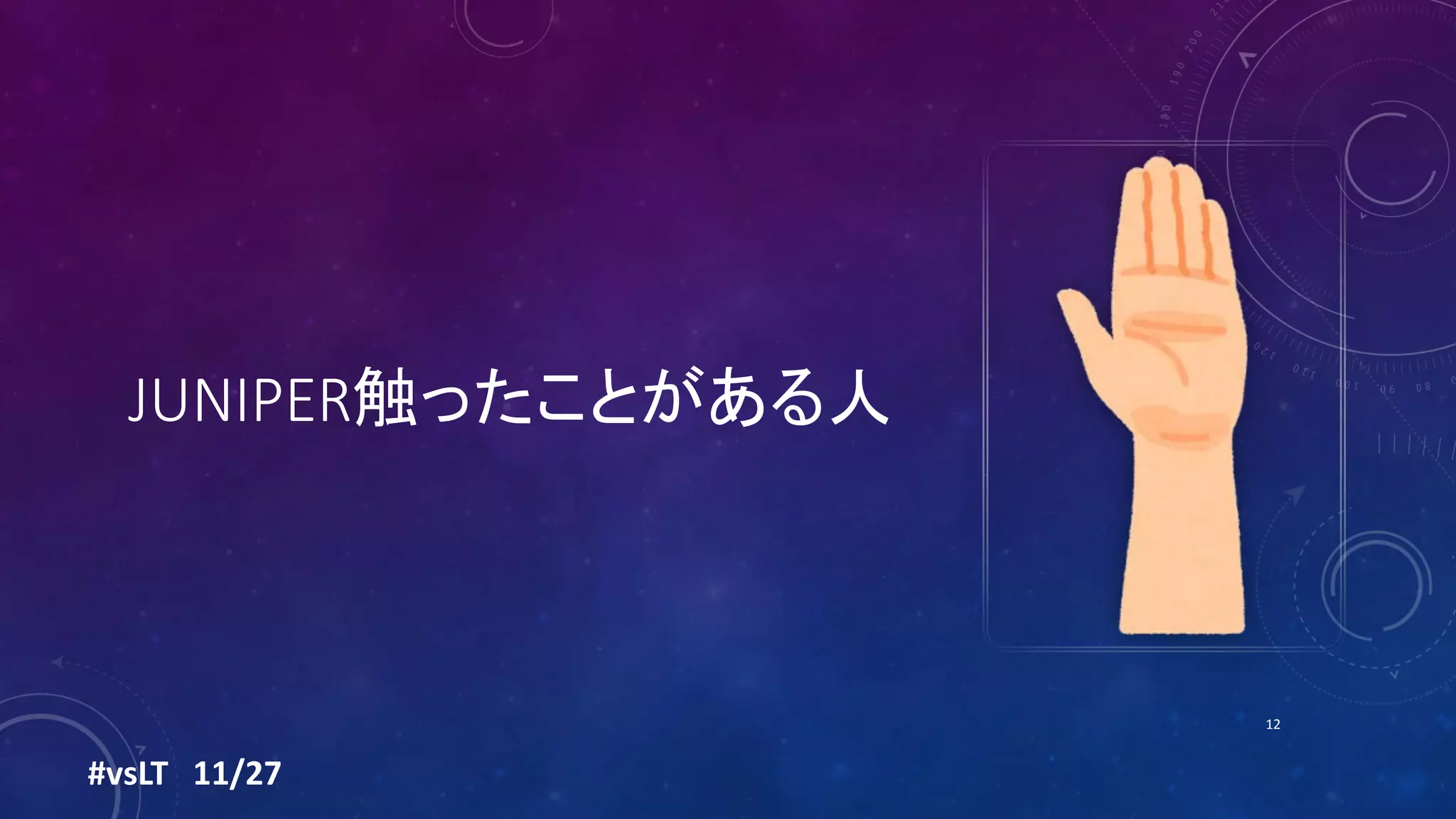

12. JUNIPER触ったことがある人
#vsLT 11/27
12

13. それ以外を触ったことがある人
#vsLT 11/27
13

14. #vsLT 11/27
14

15. #vsLT 11/27
15

16. #vsLT 11/27
16

17. VSRXとは？
• JuniperのSRXシリーズの仮想版
• VM ware や Virtualboxなどでも動く(動くけどインターフェース周り
が怪しい)
• コマンド体系を勉強するぐらいならちょうどいいかも
#vsLT 11/27
17

18. #vsLT 11/27
18

19. • メモリ 4GB以上じゃないとカー
ネルパニック起こす。
• 自分が無知故に起こしたミス
#vsLT 11/27
19

20. インターフェース関係
• VSRXでは仮想でインターフェースを作成できるが、Openstackとインターフェー
スが合致しなくて疎通性が取れないということもあった。(2weeks)
• 初期設定で10種類ぐらいインターフェースが既にできておりそれぞれに固有の
役割があったりする。
• Openstack側に認識させるために一度インスタンスを停止しなければならない
#vsLT 11/27
20

21. 作成した問題
• Flow-based forwardingモード
packet-based forwardingモード
• 上記のモードを切り替える問題
#vsLT 11/27
21

22. 解説
• vsrxは元々ファイアウォールのためpingの疎通性の確保が難し
いモードです。なのでvsrxをルーターとして扱うためにモードを
packet-based forwardingモードに変更する
• モード切り替え後、このVSRXへssh出来れば正解です。
#vsLT 11/27
22

23. #vsLT 11/27
23

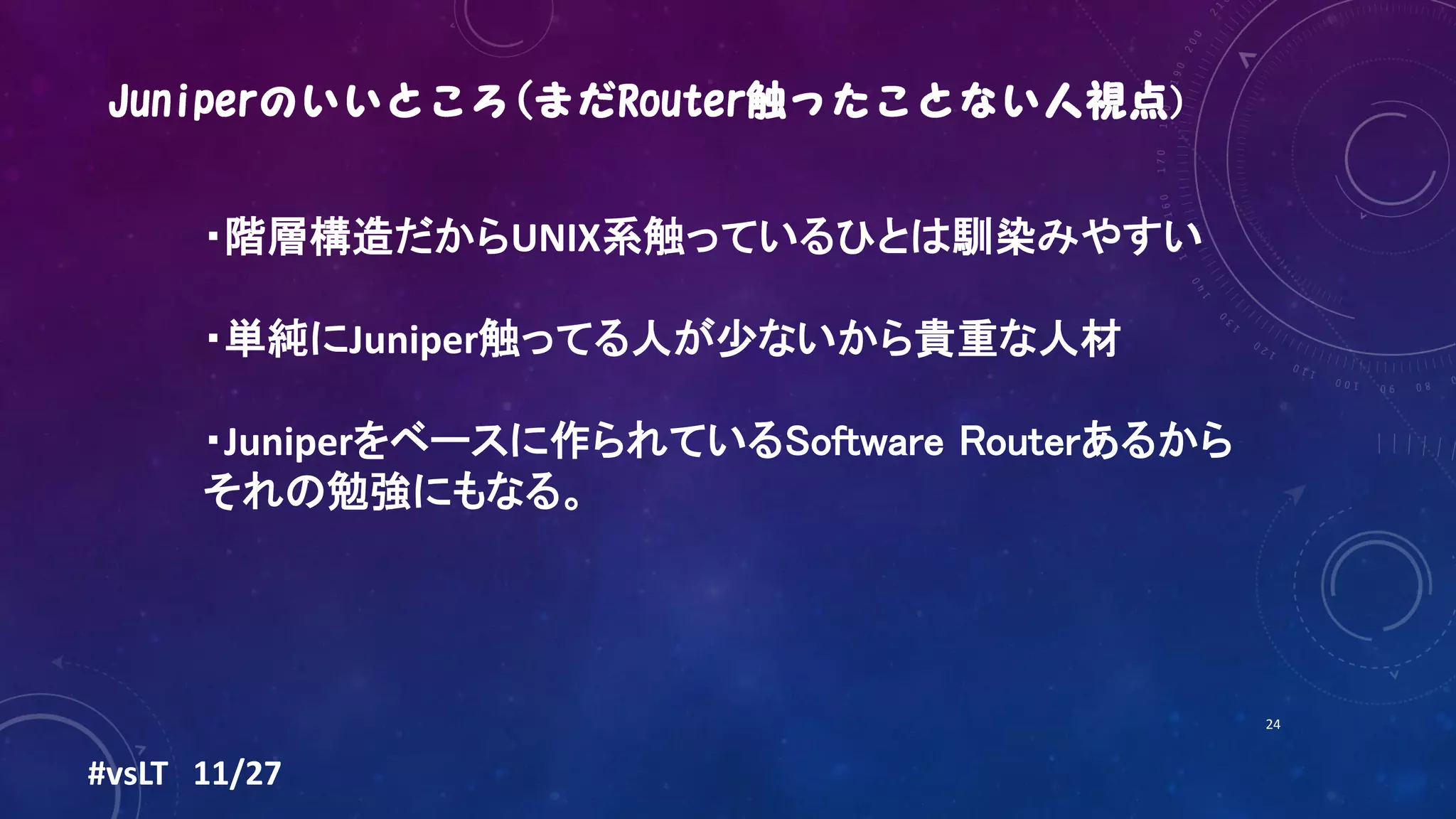

24. #vsLT 11/27
24
・階層構造だからUNIX系触っているひとは馴染みやすい
・単純にJuniper触ってる人が少ないから貴重な人材
・Juniperをベースに作られているSoftware Routerあるから
それの勉強にもなる。

25. 25
Juniperのいいところ(Ciscoのみ触ったことがある人の視点)
・
#vsLT 11/27

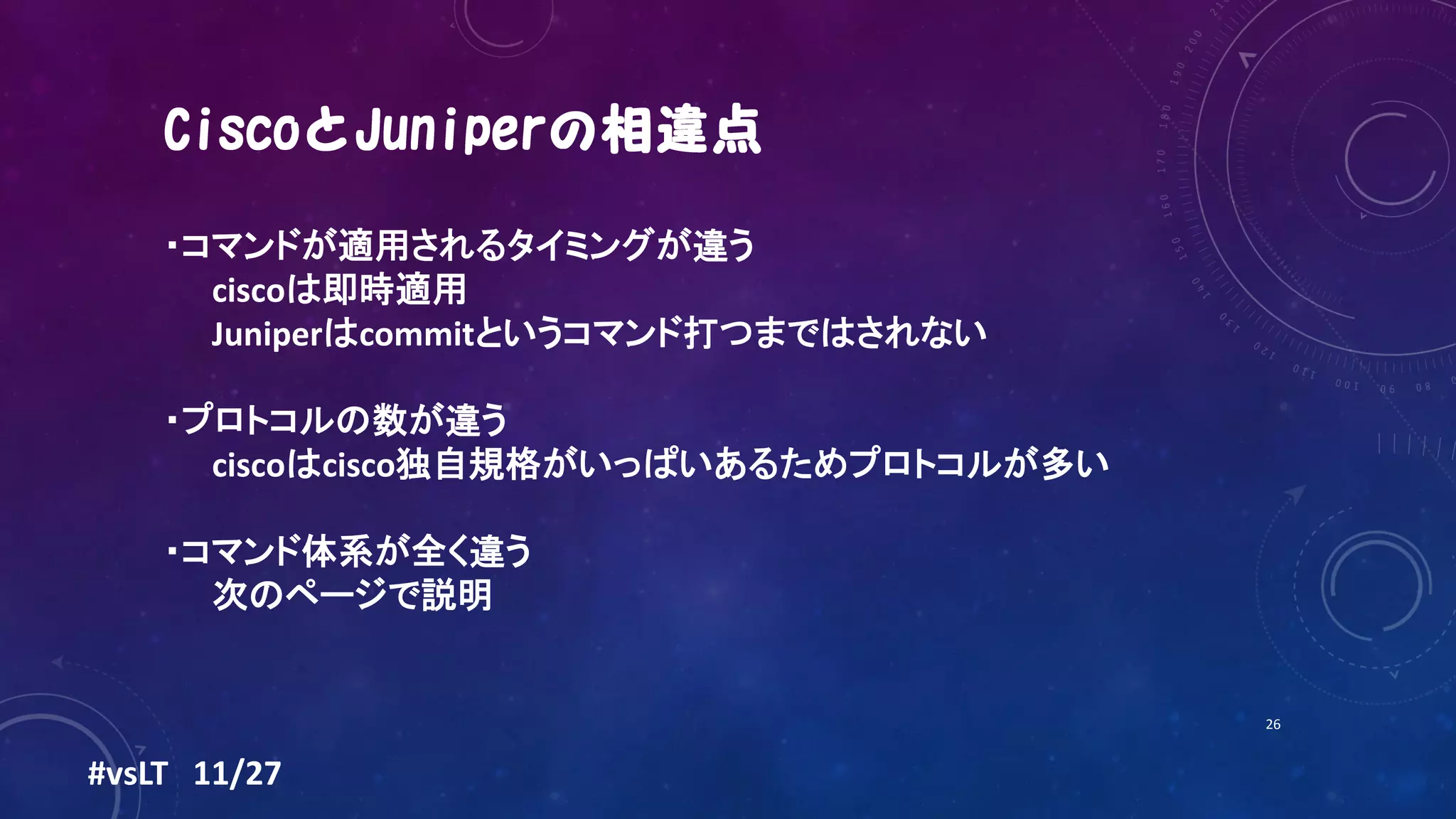

26. 26
・コマンドが適用されるタイミングが違う
ciscoは即時適用
Juniperはcommitというコマンド打つまではされない
・プロトコルの数が違う
ciscoはcisco独自規格がいっぱいあるためプロトコルが多い
・コマンド体系が全く違う
次のページで説明
#vsLT 11/27

27. 27
Ciscoの場合
(config)# interface fa0/1
(config-if)# ip address 10.1.1.1 255.255.255.0
Juniperの場合
# set interfaces ge-0/0/0 unit 0 family inet address 10.1.1.1/24
#vsLT 11/27

28. 個人的な感想
28
#vsLT 11/27

29. 最後に
29
#vsLT 11/27

30. 第4回OITLT IN さくらインターネット
• 12/9 12:00～18:00まで
• テーマ フリー
• 推奨されるテーマ デザイン系の話とレイヤーが高めの話
• https://connpass.com/event/70478/
#vsLT 11/27
30

31. 参加登録よろしくお願いします
31
