VIII Fòrum TRiCS Joan Guxens Valero Científic-Tecnològic - Arquitectura-Enginyeria Ins Narcís Oller - Valls

1. EVOLUCIÓ DE LES
TÈCNIQUES DE
CONSTRUCCIÓ: L’APARICIÓ
DELS GRATACELS
Alumne: Joan Guxens Valero
Tutora: Carme Flavià Gaya
Curs: 2013/14

2. 1. INTRODUCCIÓ
 Objectiu determinar els descobriments més
rellevants en l’arquitectura de gran alçada.
 Punt de partida construcció del Burj Khalifa.
 Intervenció de les professions d’arquitecte i enginyer en
el mateix àmbit.
 Confecció d’una reproducció de l’ascensor d’Otis.

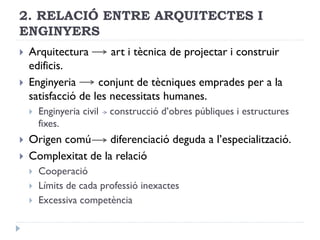

3. 2. RELACIÓ ENTRE ARQUITECTES I
ENGINYERS
 Arquitectura art i tècnica de projectar i construir
edificis.
 Enginyeria conjunt de tècniques emprades per a la
satisfacció de les necessitats humanes.
 Enginyeria civil construcció d’obres públiques i estructures
fixes.
 Origen comú diferenciació deguda a l’especialització.
 Complexitat de la relació
 Cooperació
 Límits de cada professió inexactes
 Excessiva competència

4. 3. APARICIÓ DELS GRATACELS
 Manca d’espai a les grans ciutats
 Característiques generals:
 Edifici de gran alçada
 Límit d’alçada indefinit
 Concepte de torre

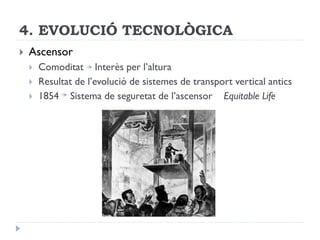

5. 4. EVOLUCIÓ TECNOLÒGICA
 Ascensor
 Comoditat Interès per l’altura
 Resultat de l’evolució de sistemes de transport vertical antics
 1854 Sistema de seguretat de l’ascensor Equitable Life

6.  Acer
 Propietats lleugeres
 Inconvenient de l’elevat pes de la pedra
 Disseny de l’estructura d’acer Edifici Flatiron (1902)
 Classificació
 Acers laminats en fred més resistents a la oxidació
 Acers laminats en calent més resistents als esforços
 Altres usos
 Torres, ponts, graners, sitges, bucs d’embarcacions, etc.

7.  Sistemes de refrigeració
 Utilització del cristall efecte hivernacle
 Willis Haviland Carrier aire condicionat
 Intercanvi d’aire calent i fred
 Grues
 Grua convencional o ‘derrick’ necessitat de molt de temps
 Grues cangur base mòbil

8.  Resistència al vent
 Gran limitant de l’alçada
 Exosquelet estructura externa
 Formes més aerodinàmiques
 Els terratrèmols
 Gratacels a l’Àsia el Taipei 101
 Tècniques elàstiques
 L’amortidor
 Esfera de 660 tonelades i 5,5 metres de diàmetre

9.  Sistemes d’evacuació
 11 de setembre de 2001 extremada de la defensa d’edificis
de gran alçada necessitat de sistemes d’evacuació
 Punts dèbils del WorldTrade Center:
 Mala distribució de les càrregues
 Sensibilitat a les flames
 Mesures preventives posteriors a l’atemptat
 Millora dels conductes de ventilació
 Sistema d’evacuació de persones
 Materials ignífugs

10. 5. MAQUETA DEL SISTEMA DE
SEGURETAT D’ELISHA GRAVES OTIS
 Reproducció de l’ascensor i el seu mecanisme de
seguretat
 Material emprat fusta
 Representació gràfica mitjançant
el programa ‘Autocad’

11. 6. CONCLUSIONS
 Diversitat de problemes varietat de solucions
 Introducció i persistència d’alguns d’aquests avenços en
construccions de mides més reduïdes
 Evolució de la relació entre arquitectes i enginyers
 Cooperació i rivalitat
 Duta a terme de la maqueta
 Assoliment de l’objectiu
 Dificultat de maniobrar la fusta

12. Gràcies
per la
seva
atenció
