1. N A M A : M . C H I L M I I R F A N U D D I N
N I M : 3 . 3 3 . 1 8 . 1 . 1 1
K E L A S : T K 2 B
JARINGAN WIRELESS
INFRASTRUCTURE
MODE ”ESS”

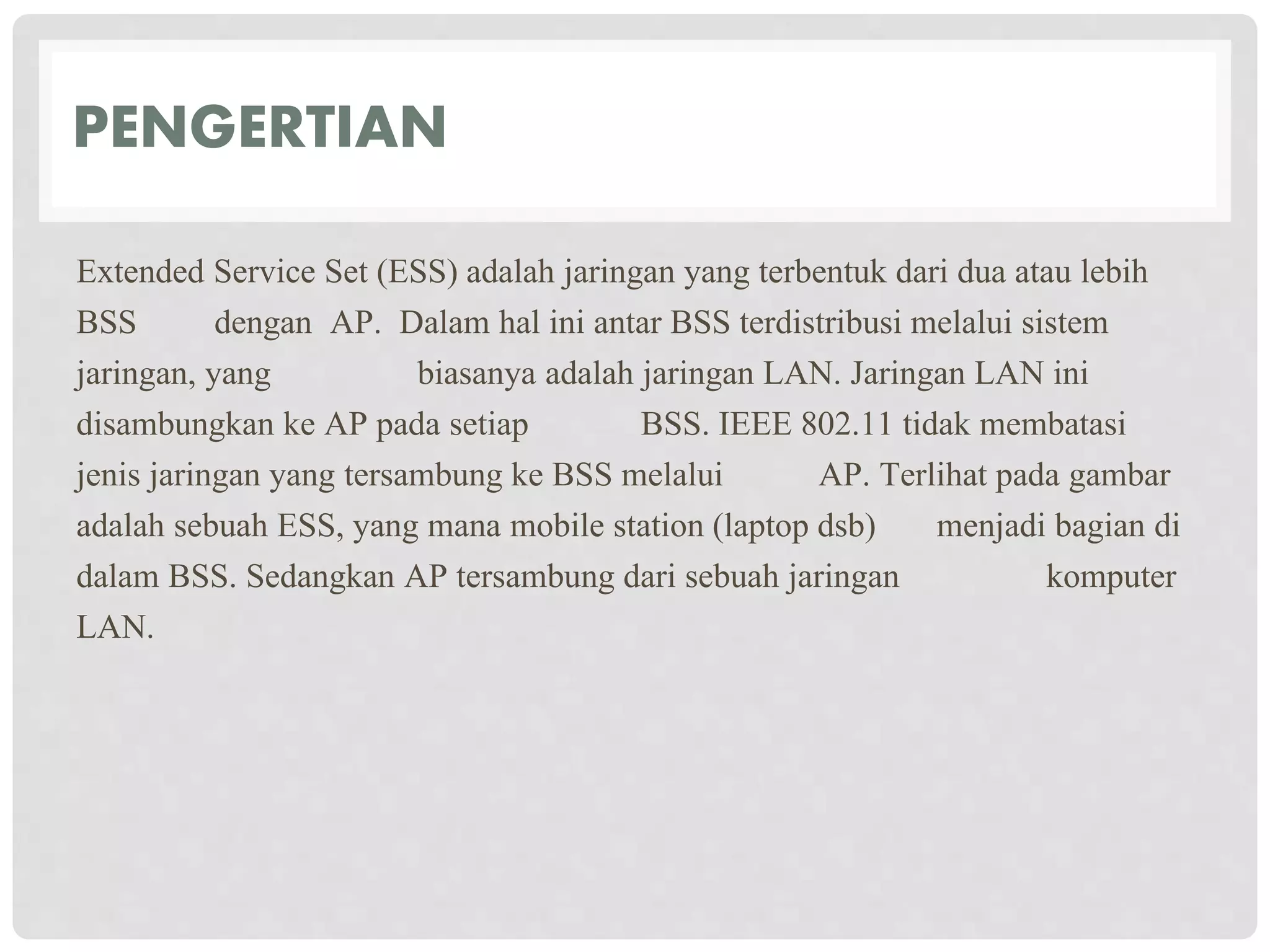

2. PENGERTIAN
Extended Service Set (ESS) adalah jaringan yang terbentuk dari dua atau lebih
BSS dengan AP. Dalam hal ini antar BSS terdistribusi melalui sistem
jaringan, yang biasanya adalah jaringan LAN. Jaringan LAN ini
disambungkan ke AP pada setiap BSS. IEEE 802.11 tidak membatasi
jenis jaringan yang tersambung ke BSS melalui AP. Terlihat pada gambar
adalah sebuah ESS, yang mana mobile station (laptop dsb) menjadi bagian di
dalam BSS. Sedangkan AP tersambung dari sebuah jaringan komputer
LAN.

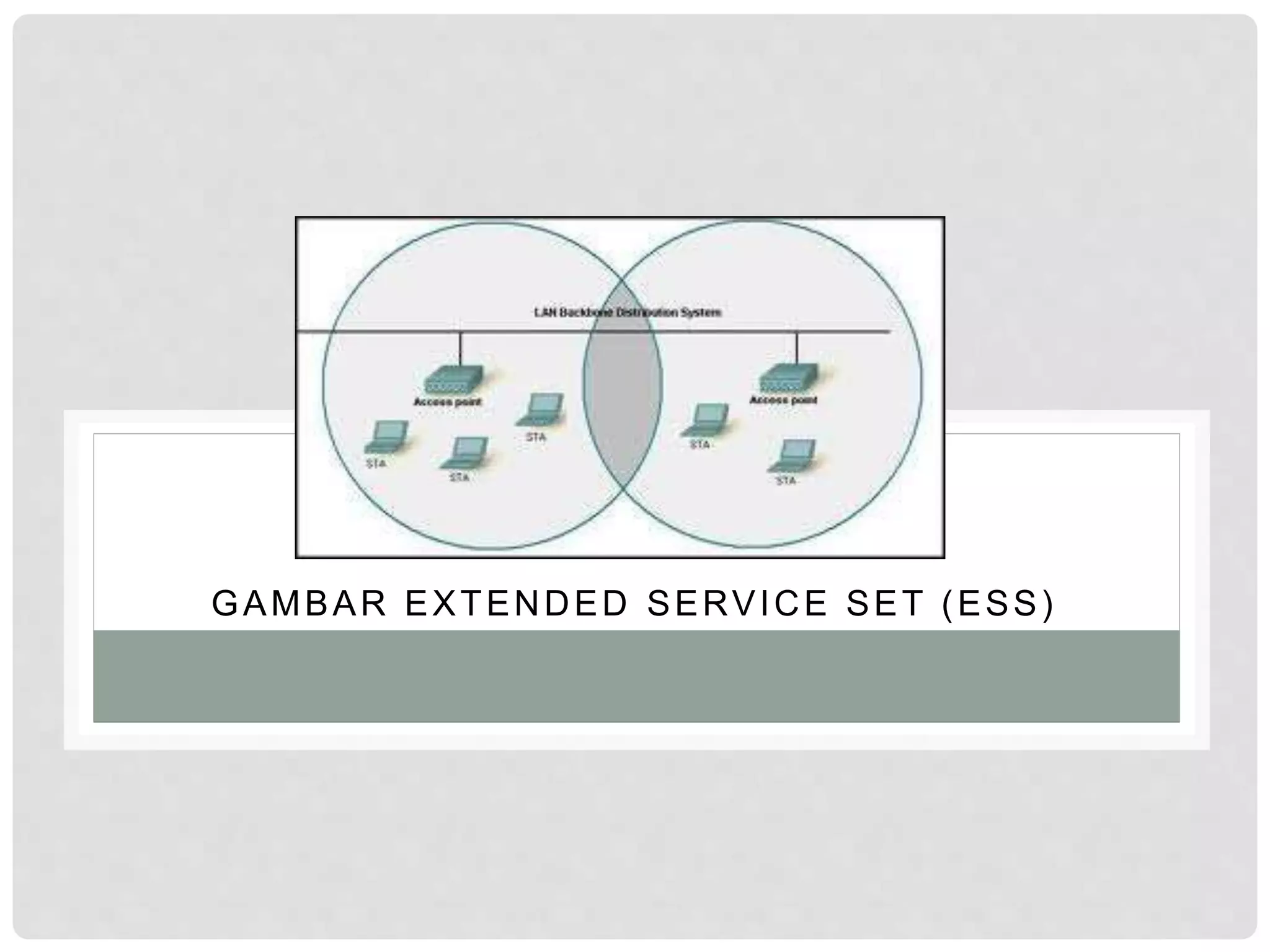

3. GAMBAR EXTENDED SERVICE SET (ESS)

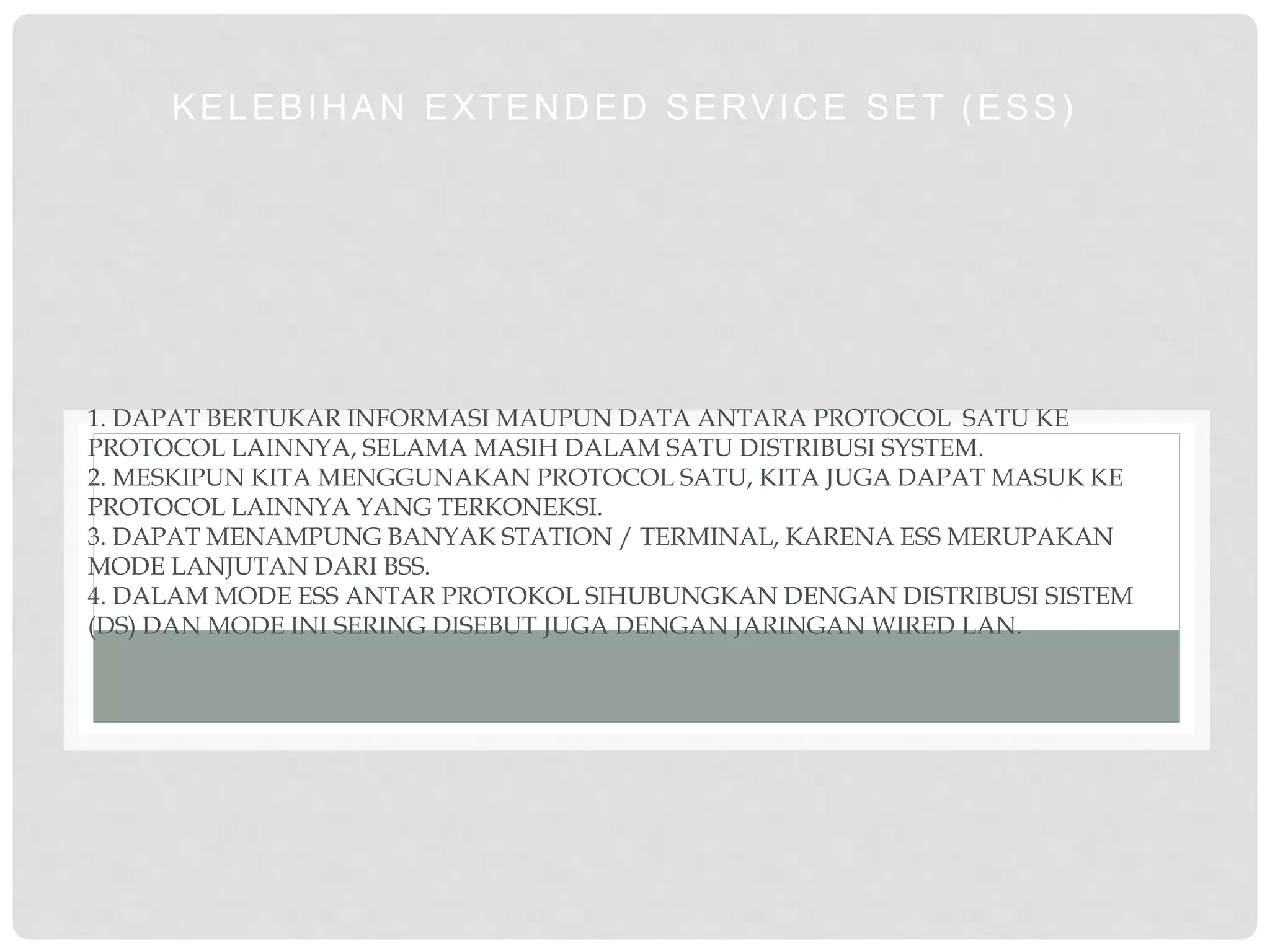

4. 1. DAPAT BERTUKAR INFORMASI MAUPUN DATA ANTARA PROTOCOL SATU KE
PROTOCOL LAINNYA, SELAMA MASIH DALAM SATU DISTRIBUSI SYSTEM.
2. MESKIPUN KITA MENGGUNAKAN PROTOCOL SATU, KITA JUGA DAPAT MASUK KE
PROTOCOL LAINNYA YANG TERKONEKSI.
3. DAPAT MENAMPUNG BANYAK STATION / TERMINAL, KARENA ESS MERUPAKAN
MODE LANJUTAN DARI BSS.
4. DALAM MODE ESS ANTAR PROTOKOL SIHUBUNGKAN DENGAN DISTRIBUSI SISTEM
(DS) DAN MODE INI SERING DISEBUT JUGA DENGAN JARINGAN WIRED LAN.
KELEBIHAN EXTENDED SERVICE SET (ESS)

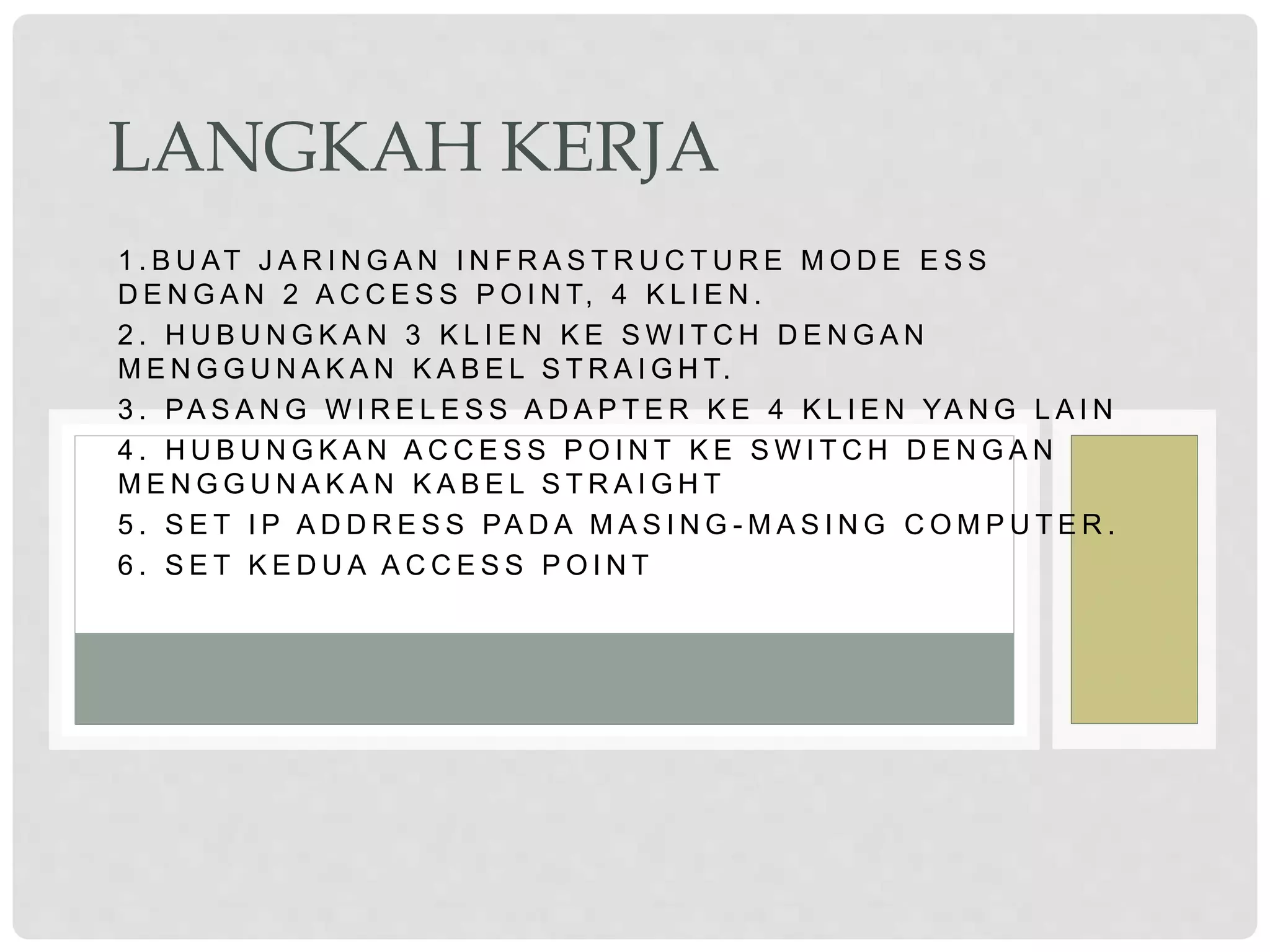

5. 1 . B U AT J A R I N G A N I N F R A S T R U C T U R E M O D E E S S
D E N G A N 2 A C C E S S P O I N T, 4 K L I E N .
2 . H U B U N G K A N 3 K L I E N K E S W I T C H D E N G A N
M E N G G U N A K A N K A B E L S T R A I G H T.
3 . PA S A N G W I R E L E S S A D A P T E R K E 4 K L I E N YA N G L A I N
4 . H U B U N G K A N A C C E S S P O I N T K E S W I T C H D E N G A N
M E N G G U N A K A N K A B E L S T R A I G H T
5 . S E T I P A D D R E S S PA D A M A S I N G - M A S I N G C O M P U T E R .
6 . S E T K E D U A A C C E S S P O I N T
LANGKAH KERJA

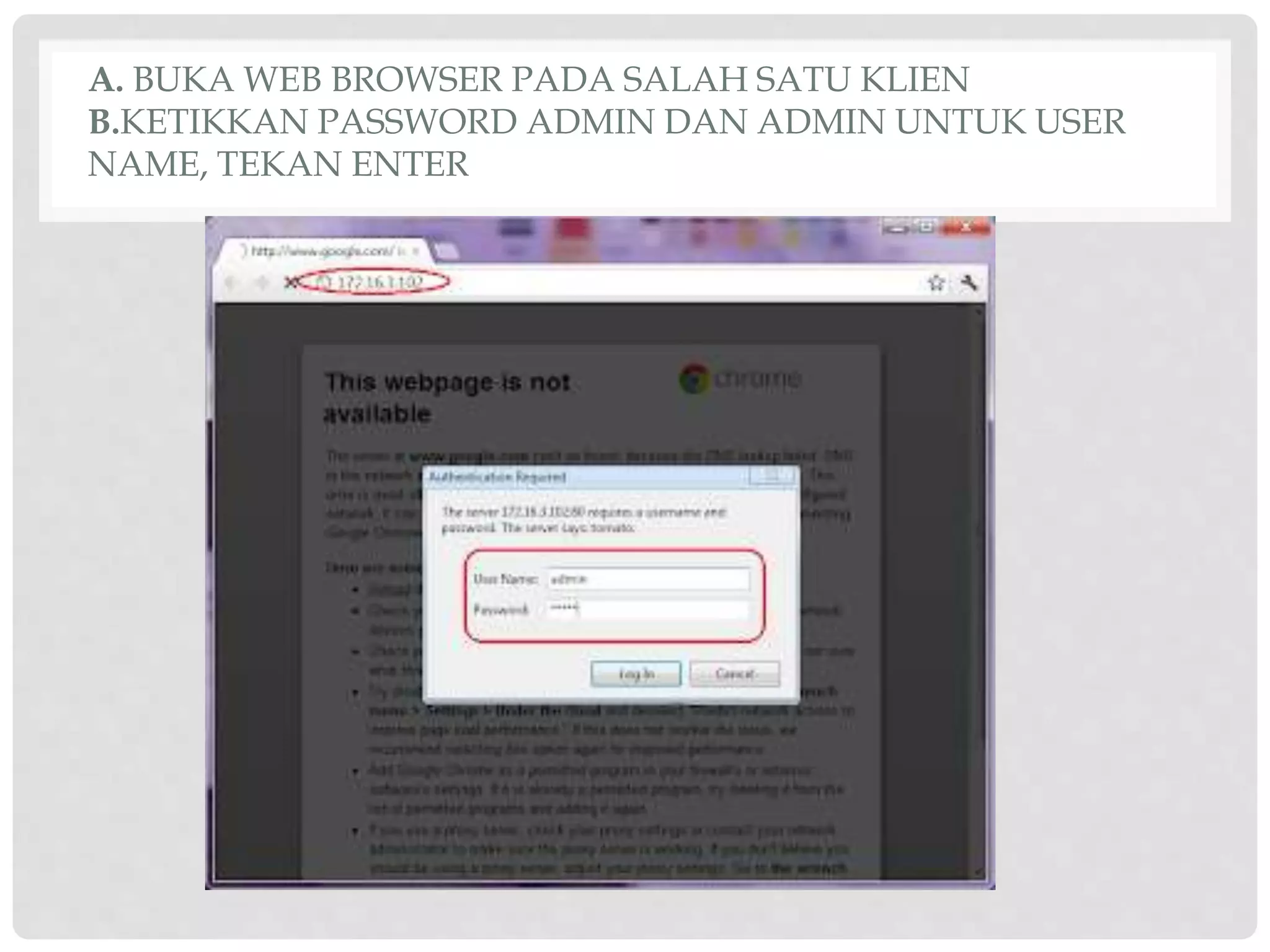

6. A. BUKA WEB BROWSER PADA SALAH SATU KLIEN
B.KETIKKAN PASSWORD ADMIN DAN ADMIN UNTUK USER
NAME, TEKAN ENTER

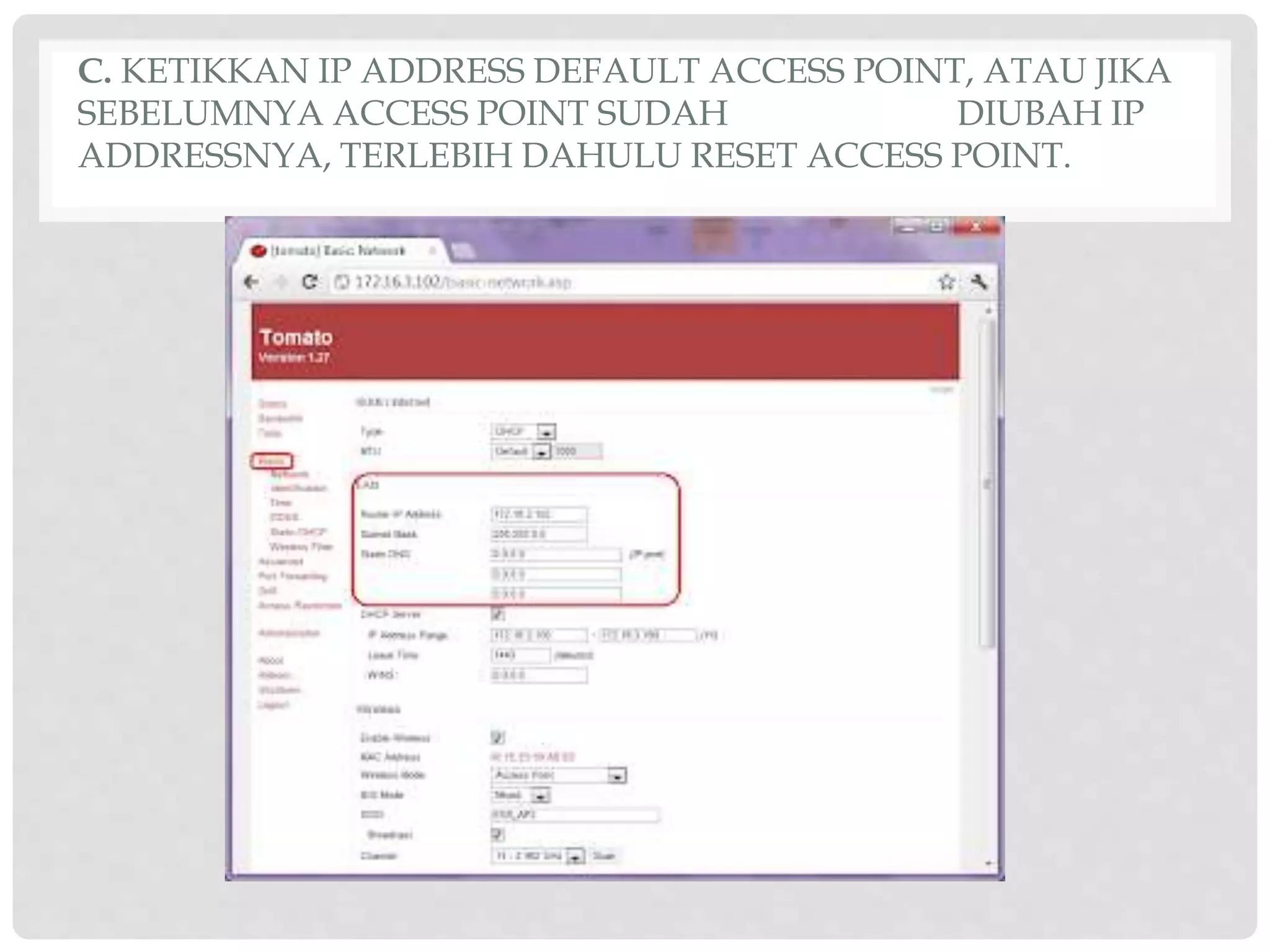

7. C. KETIKKAN IP ADDRESS DEFAULT ACCESS POINT, ATAU JIKA
SEBELUMNYA ACCESS POINT SUDAH DIUBAH IP
ADDRESSNYA, TERLEBIH DAHULU RESET ACCESS POINT.

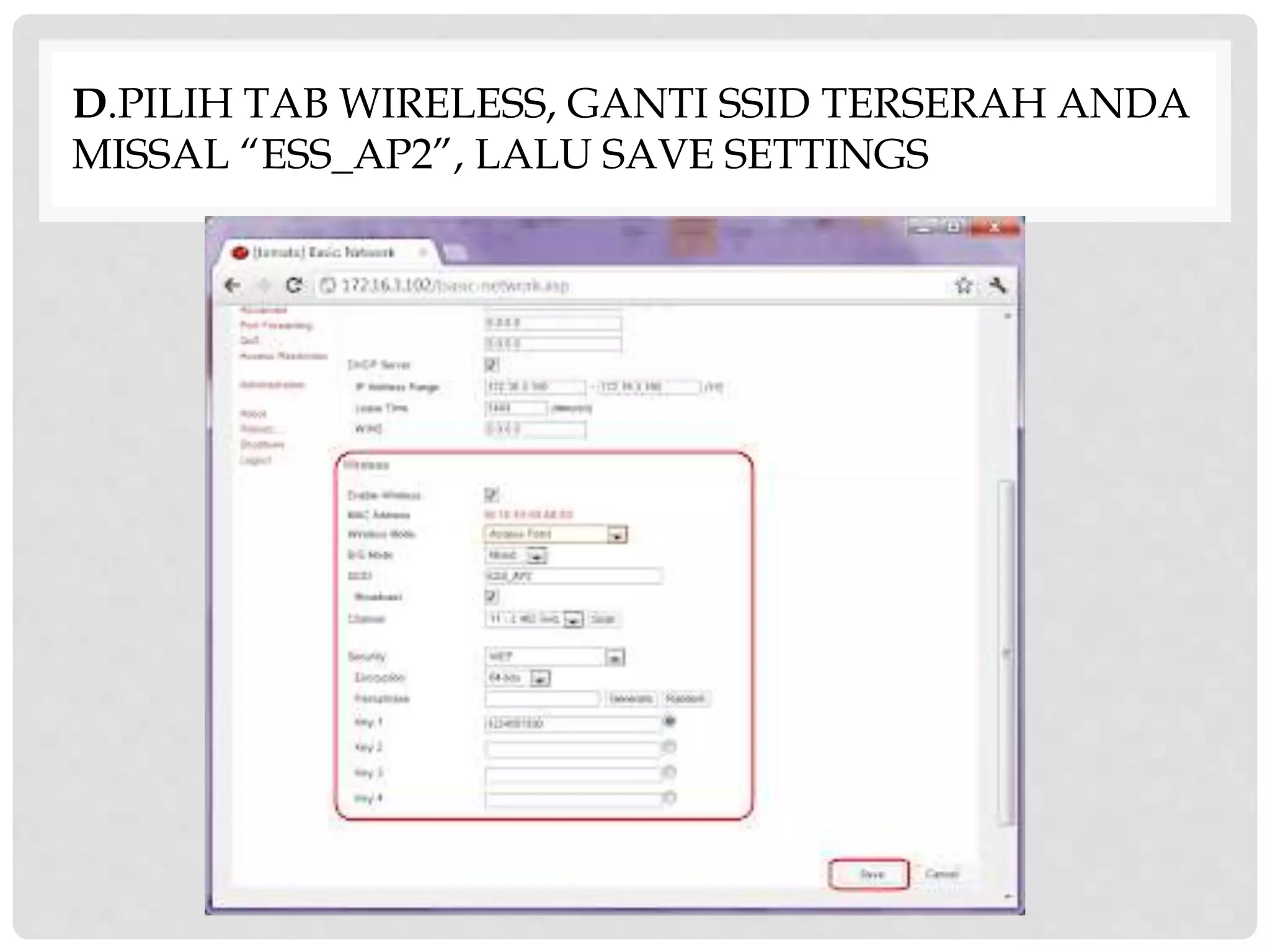

8. D.PILIH TAB WIRELESS, GANTI SSID TERSERAH ANDA
MISSAL “ESS_AP2”, LALU SAVE SETTINGS

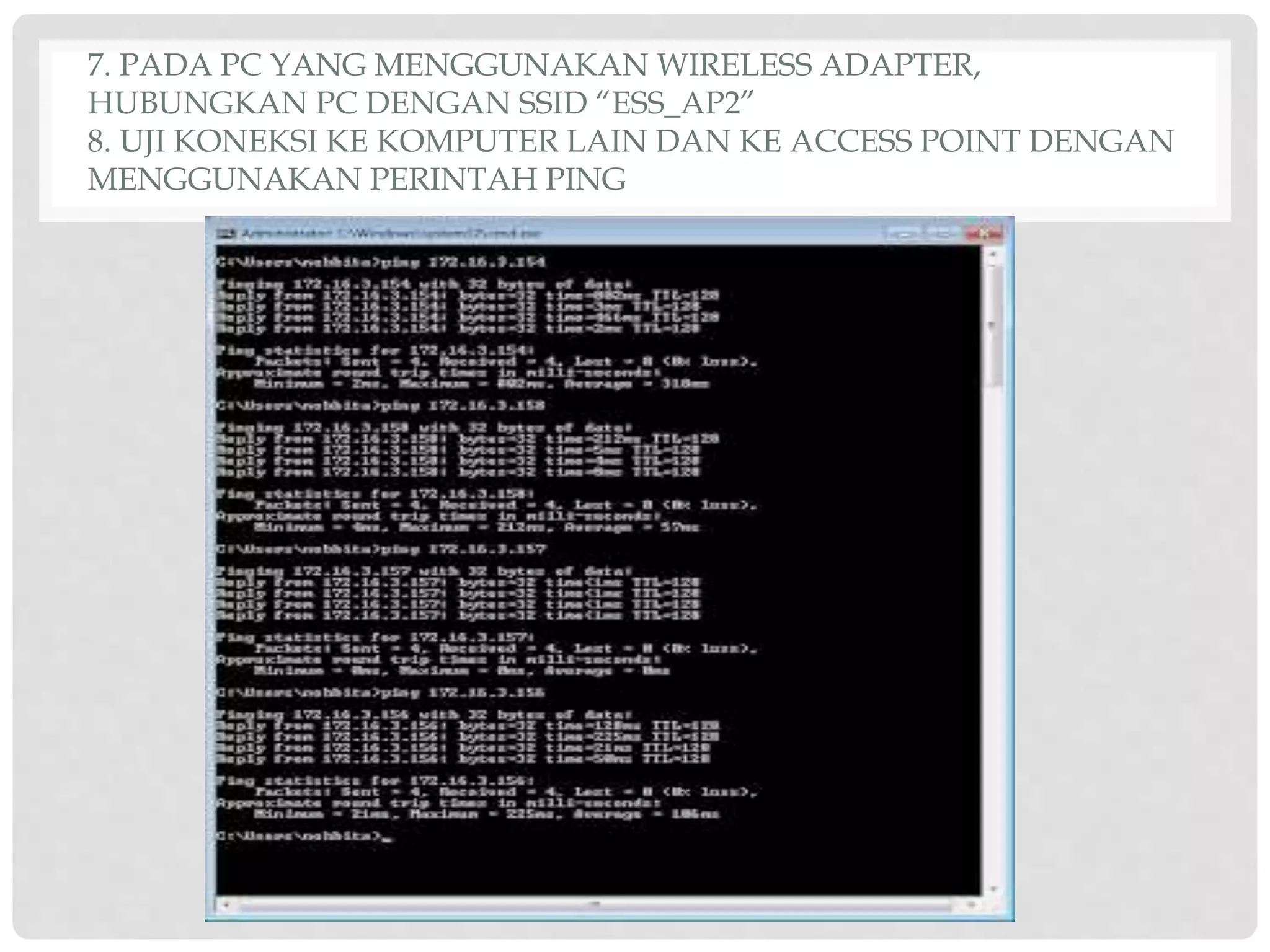

9. 7. PADA PC YANG MENGGUNAKAN WIRELESS ADAPTER,
HUBUNGKAN PC DENGAN SSID “ESS_AP2”
8. UJI KONEKSI KE KOMPUTER LAIN DAN KE ACCESS POINT DENGAN
MENGGUNAKAN PERINTAH PING
