JARINGAN DASAR

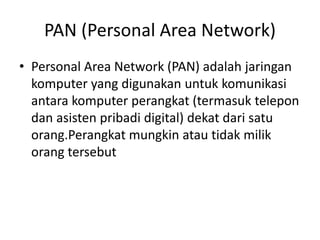

PAN (Personal Area Network)
• Personal Area Network (PAN) adalah jaringan
komputer yang digunakan untuk komunikasi
antara komputer perangkat (termasuk telepon
dan asisten pribadi digital) dekat dari satu
orang.Perangkat mungkin atau tidak milik
orang tersebut

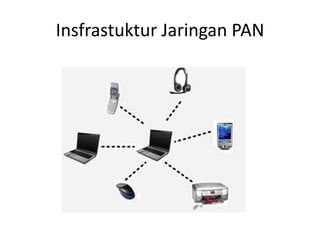

Insfrastuktur Jaringan PAN
LAN (Local Area Network)
• LAN adalah jaringan komputer
yang jaringannya hanya mencakup wilayah
kecil; seperti jaringan komputer
kampus, gedung, kantor, dalam rumah,
sekolah atau yang lebih kecil

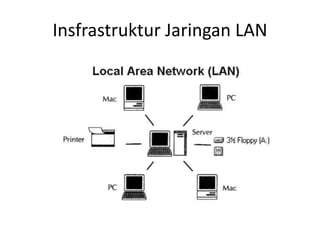

Insfrastruktur Jaringan LAN

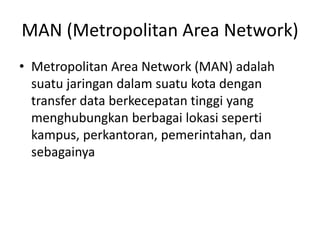

MAN (Metropolitan Area Network)
• Metropolitan Area Network (MAN) adalah
suatu jaringan dalam suatu kota dengan
transfer data berkecepatan tinggi yang
menghubungkan berbagai lokasi seperti
kampus, perkantoran, pemerintahan, dan
sebagainya

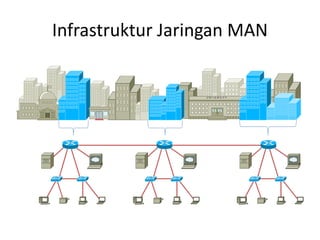

Infrastruktur Jaringan MAN

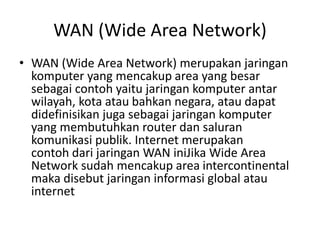

WAN (Wide Area Network)
• WAN (Wide Area Network) merupakan jaringan
komputer yang mencakup area yang besar
sebagai contoh yaitu jaringan komputer antar
wilayah, kota atau bahkan negara, atau dapat
didefinisikan juga sebagai jaringan komputer
yang membutuhkan router dan saluran
komunikasi publik. Internet merupakan
contoh dari jaringan WAN iniJika Wide Area
Network sudah mencakup area intercontinental
maka disebut jaringan informasi global atau
internet
Infrastruktur Jaringan WAN

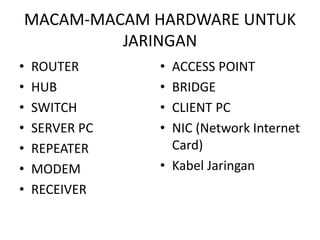

MACAM-MACAM HARDWARE UNTUK
JARINGAN
• ROUTER
• HUB
• SWITCH
• SERVER PC
• REPEATER
• MODEM
• RECEIVER
• ACCESS POINT
• BRIDGE
• CLIENT PC
• NIC (Network Internet
Card)
• Kabel Jaringan

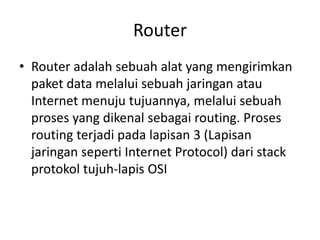

Router
• Router adalah sebuah alat yang mengirimkan
paket data melalui sebuah jaringan atau
Internet menuju tujuannya, melalui sebuah
proses yang dikenal sebagai routing. Proses
routing terjadi pada lapisan 3 (Lapisan
jaringan seperti Internet Protocol) dari stack
protokol tujuh-lapis OSI

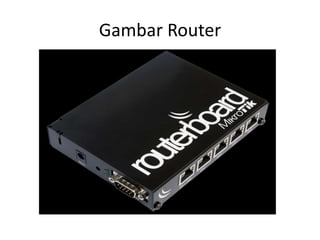

Gambar Router

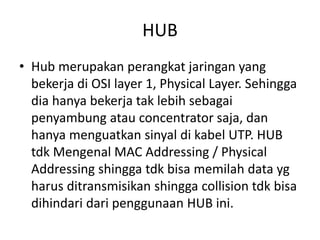

HUB
• Hub merupakan perangkat jaringan yang
bekerja di OSI layer 1, Physical Layer. Sehingga
dia hanya bekerja tak lebih sebagai
penyambung atau concentrator saja, dan
hanya menguatkan sinyal di kabel UTP. HUB
tdk Mengenal MAC Addressing / Physical
Addressing shingga tdk bisa memilah data yg
harus ditransmisikan shingga collision tdk bisa
dihindari dari penggunaan HUB ini.

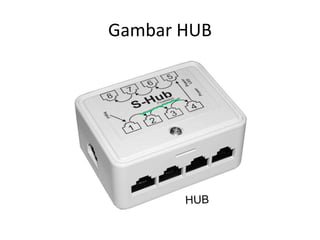

Gambar HUB

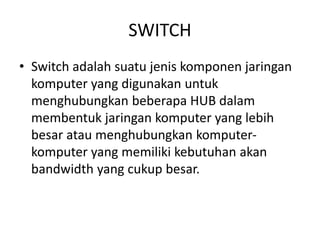

SWITCH
• Switch adalah suatu jenis komponen jaringan
komputer yang digunakan untuk
menghubungkan beberapa HUB dalam
membentuk jaringan komputer yang lebih
besar atau menghubungkan komputer-
komputer yang memiliki kebutuhan akan
bandwidth yang cukup besar.
Gambar Switch

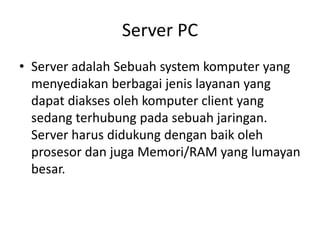

Server PC
• Server adalah Sebuah system komputer yang
menyediakan berbagai jenis layanan yang
dapat diakses oleh komputer client yang
sedang terhubung pada sebuah jaringan.
Server harus didukung dengan baik oleh
prosesor dan juga Memori/RAM yang lumayan
besar.

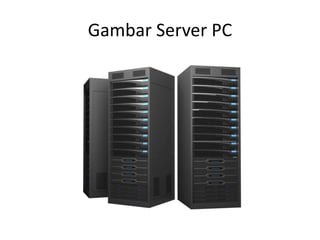

Gambar Server PC

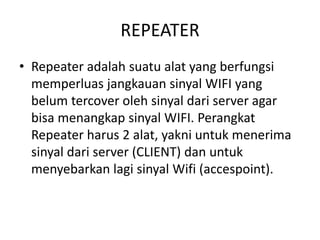

REPEATER
• Repeater adalah suatu alat yang berfungsi
memperluas jangkauan sinyal WIFI yang
belum tercover oleh sinyal dari server agar
bisa menangkap sinyal WIFI. Perangkat
Repeater harus 2 alat, yakni untuk menerima
sinyal dari server (CLIENT) dan untuk
menyebarkan lagi sinyal Wifi (accespoint).

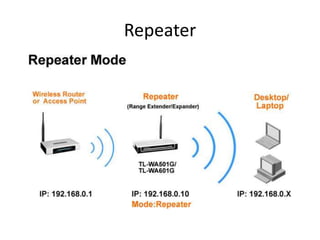

Repeater

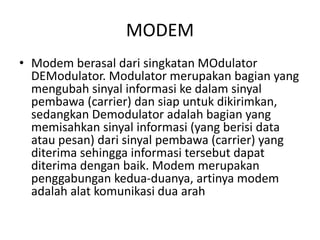

MODEM
• Modem berasal dari singkatan MOdulator
DEModulator. Modulator merupakan bagian yang
mengubah sinyal informasi ke dalam sinyal
pembawa (carrier) dan siap untuk dikirimkan,
sedangkan Demodulator adalah bagian yang
memisahkan sinyal informasi (yang berisi data
atau pesan) dari sinyal pembawa (carrier) yang
diterima sehingga informasi tersebut dapat
diterima dengan baik. Modem merupakan
penggabungan kedua-duanya, artinya modem
adalah alat komunikasi dua arah

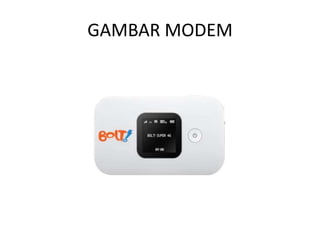

GAMBAR MODEM

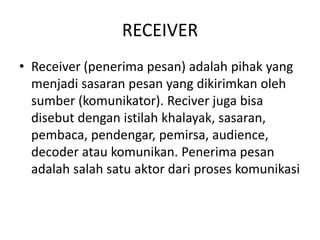

RECEIVER
• Receiver (penerima pesan) adalah pihak yang
menjadi sasaran pesan yang dikirimkan oleh
sumber (komunikator). Reciver juga bisa
disebut dengan istilah khalayak, sasaran,
pembaca, pendengar, pemirsa, audience,
decoder atau komunikan. Penerima pesan
adalah salah satu aktor dari proses komunikasi

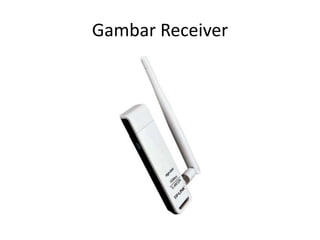

Gambar Receiver

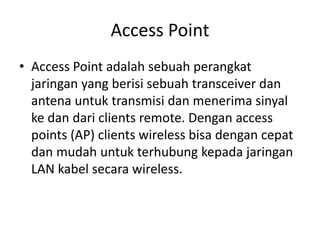

Access Point
• Access Point adalah sebuah perangkat
jaringan yang berisi sebuah transceiver dan
antena untuk transmisi dan menerima sinyal
ke dan dari clients remote. Dengan access
points (AP) clients wireless bisa dengan cepat
dan mudah untuk terhubung kepada jaringan
LAN kabel secara wireless.

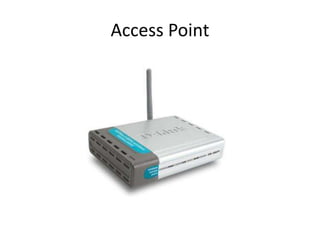

Access Point

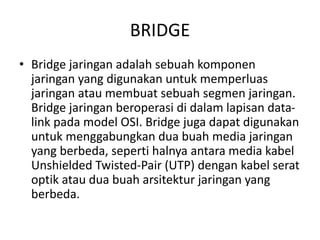

BRIDGE
• Bridge jaringan adalah sebuah komponen
jaringan yang digunakan untuk memperluas
jaringan atau membuat sebuah segmen jaringan.
Bridge jaringan beroperasi di dalam lapisan data-
link pada model OSI. Bridge juga dapat digunakan
untuk menggabungkan dua buah media jaringan
yang berbeda, seperti halnya antara media kabel
Unshielded Twisted-Pair (UTP) dengan kabel serat
optik atau dua buah arsitektur jaringan yang
berbeda.

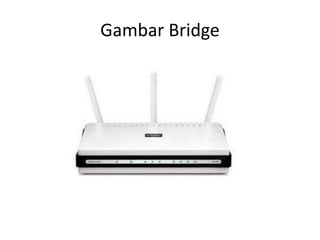

Gambar Bridge

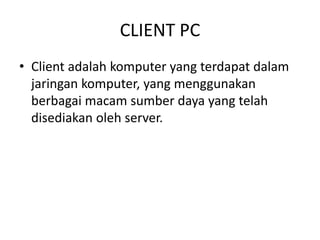

CLIENT PC
• Client adalah komputer yang terdapat dalam
jaringan komputer, yang menggunakan
berbagai macam sumber daya yang telah
disediakan oleh server.

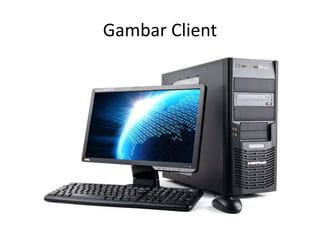

Gambar Client

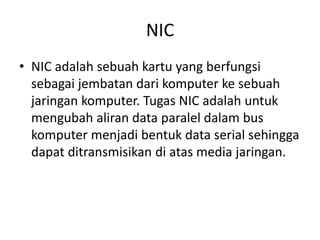

NIC
• NIC adalah sebuah kartu yang berfungsi
sebagai jembatan dari komputer ke sebuah
jaringan komputer. Tugas NIC adalah untuk
mengubah aliran data paralel dalam bus
komputer menjadi bentuk data serial sehingga
dapat ditransmisikan di atas media jaringan.

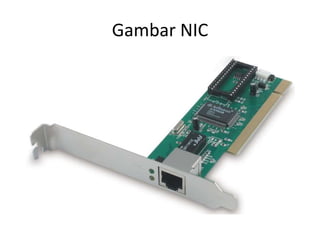

Gambar NIC

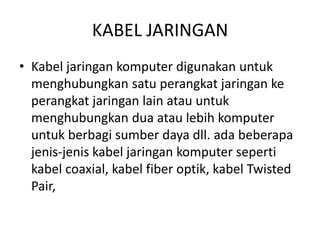

KABEL JARINGAN
• Kabel jaringan komputer digunakan untuk
menghubungkan satu perangkat jaringan ke
perangkat jaringan lain atau untuk
menghubungkan dua atau lebih komputer
untuk berbagi sumber daya dll. ada beberapa
jenis-jenis kabel jaringan komputer seperti
kabel coaxial, kabel fiber optik, kabel Twisted
Pair,

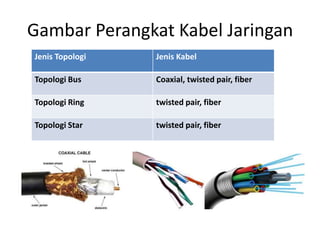

Gambar Perangkat Kabel Jaringan
Jenis Topologi Jenis Kabel
Topologi Bus Coaxial, twisted pair, fiber
Topologi Ring twisted pair, fiber
Topologi Star twisted pair, fiber

JARINGAN DASsdsdsdsdsdsdsdsdsdsdsdARs.pptx

  • 1.
  • 2.
    PAN (Personal AreaNetwork) • Personal Area Network (PAN) adalah jaringan komputer yang digunakan untuk komunikasi antara komputer perangkat (termasuk telepon dan asisten pribadi digital) dekat dari satu orang.Perangkat mungkin atau tidak milik orang tersebut
  • 3.
  • 4.
    LAN (Local AreaNetwork) • LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil
  • 5.
  • 6.
    MAN (Metropolitan AreaNetwork) • Metropolitan Area Network (MAN) adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya
  • 7.
  • 8.
    WAN (Wide AreaNetwork) • WAN (Wide Area Network) merupakan jaringan komputer yang mencakup area yang besar sebagai contoh yaitu jaringan komputer antar wilayah, kota atau bahkan negara, atau dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. Internet merupakan contoh dari jaringan WAN iniJika Wide Area Network sudah mencakup area intercontinental maka disebut jaringan informasi global atau internet
  • 9.
  • 10.
    MACAM-MACAM HARDWARE UNTUK JARINGAN •ROUTER • HUB • SWITCH • SERVER PC • REPEATER • MODEM • RECEIVER • ACCESS POINT • BRIDGE • CLIENT PC • NIC (Network Internet Card) • Kabel Jaringan
  • 11.
    Router • Router adalahsebuah alat yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI
  • 12.
  • 13.
    HUB • Hub merupakanperangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. HUB tdk Mengenal MAC Addressing / Physical Addressing shingga tdk bisa memilah data yg harus ditransmisikan shingga collision tdk bisa dihindari dari penggunaan HUB ini.
  • 14.
  • 15.
    SWITCH • Switch adalahsuatu jenis komponen jaringan komputer yang digunakan untuk menghubungkan beberapa HUB dalam membentuk jaringan komputer yang lebih besar atau menghubungkan komputer- komputer yang memiliki kebutuhan akan bandwidth yang cukup besar.
  • 16.
  • 17.
    Server PC • Serveradalah Sebuah system komputer yang menyediakan berbagai jenis layanan yang dapat diakses oleh komputer client yang sedang terhubung pada sebuah jaringan. Server harus didukung dengan baik oleh prosesor dan juga Memori/RAM yang lumayan besar.
  • 18.
  • 19.
    REPEATER • Repeater adalahsuatu alat yang berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari server agar bisa menangkap sinyal WIFI. Perangkat Repeater harus 2 alat, yakni untuk menerima sinyal dari server (CLIENT) dan untuk menyebarkan lagi sinyal Wifi (accespoint).
  • 20.
  • 21.
    MODEM • Modem berasaldari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi ke dalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah
  • 22.
  • 23.
    RECEIVER • Receiver (penerimapesan) adalah pihak yang menjadi sasaran pesan yang dikirimkan oleh sumber (komunikator). Reciver juga bisa disebut dengan istilah khalayak, sasaran, pembaca, pendengar, pemirsa, audience, decoder atau komunikan. Penerima pesan adalah salah satu aktor dari proses komunikasi
  • 24.
  • 25.
    Access Point • AccessPoint adalah sebuah perangkat jaringan yang berisi sebuah transceiver dan antena untuk transmisi dan menerima sinyal ke dan dari clients remote. Dengan access points (AP) clients wireless bisa dengan cepat dan mudah untuk terhubung kepada jaringan LAN kabel secara wireless.
  • 26.
  • 27.
    BRIDGE • Bridge jaringanadalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Bridge jaringan beroperasi di dalam lapisan data- link pada model OSI. Bridge juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda.
  • 28.
  • 29.
    CLIENT PC • Clientadalah komputer yang terdapat dalam jaringan komputer, yang menggunakan berbagai macam sumber daya yang telah disediakan oleh server.
  • 30.
  • 31.
    NIC • NIC adalahsebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan.
  • 32.
  • 33.
    KABEL JARINGAN • Kabeljaringan komputer digunakan untuk menghubungkan satu perangkat jaringan ke perangkat jaringan lain atau untuk menghubungkan dua atau lebih komputer untuk berbagi sumber daya dll. ada beberapa jenis-jenis kabel jaringan komputer seperti kabel coaxial, kabel fiber optik, kabel Twisted Pair,
  • 34.
    Gambar Perangkat KabelJaringan Jenis Topologi Jenis Kabel Topologi Bus Coaxial, twisted pair, fiber Topologi Ring twisted pair, fiber Topologi Star twisted pair, fiber

Editor's Notes

  • #5 Saat ini, kebanyakan LAN berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch, yang mempunyai kecepatan transfer data 10, 100, atau 1000 Mbit/s. Selain teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga sering digunakan untuk membentuk LAN.
