Izolētā zibensaizsardzība
- 1.

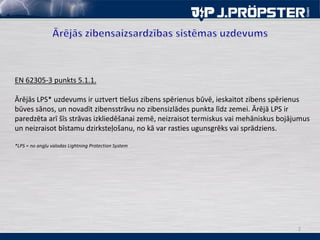

- 2. 2 EN 62305-3 punkts5.1.1. Ārējās LPS* uzdevums ir uztvert tiešus zibens spērienus būvē, ieskaitot zibens spērienus būves sānos, un novadīt zibensstrāvu no zibensizlādes punkta līdz zemei. Ārējā LPS ir paredzēta arī šīs strāvas izkliedēšanai zemē, neizraisot termiskus vai mehāniskus bojājumus un neizraisot bīstamu dzirksteļošanu, no kā var rasties ugunsgrēks vai sprādziens. *LPS = no angļu valodas Lightning Protection System

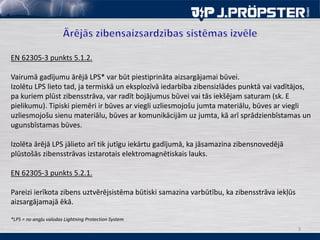

- 3. 3 EN 62305-3 punkts5.1.2. Vairumā gadījumu ārējā LPS* var būt piestiprināta aizsargājamai būvei. Izolētu LPS lieto tad, ja termiskā un eksplozīvā iedarbība zibensizlādes punktā vai vadītājos, pa kuriem plūst zibensstrāva, var radīt bojājumus būvei vai tās iekšējam saturam (sk. E pielikumu). Tipiski piemēri ir būves ar viegli uzliesmojošu jumta materiālu, būves ar viegli uzliesmojošu sienu materiālu, būves ar komunikācijām uz jumta, kā arī sprādzienbīstamas un ugunsbīstamas būves. Izolēta ārējā LPS jālieto arī tik jutīgu iekārtu gadījumā, ka jāsamazina zibensnovedējā plūstošās zibensstrāvas izstarotais elektromagnētiskais lauks. EN 62305-3 punkts 5.2.1. Pareizi ierīkota zibens uztvērējsistēma būtiski samazina varbūtību, ka zibensstrāva iekļūs aizsargājamajā ēkā. *LPS = no angļu valodas Lightning Protection System

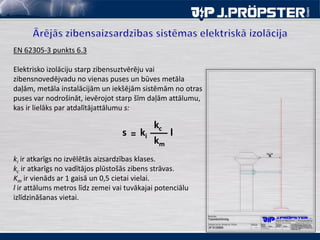

- 4. 4 EN 62305-3 punkts6.3 Elektrisko izolāciju starp zibensuztvērēju vai zibensnovedējvadu no vienas puses un būves metāla daļām, metāla instalācijām un iekšējām sistēmām no otras puses var nodrošināt, ievērojot starp šīm daļām attālumu, kas ir lielāks par atdalītājattālumu s: ki ir atkarīgs no izvēlētās aizsardzības klases. kc ir atkarīgs no vadītājos plūstošās zibens strāvas. Km ir vienāds ar 1 gaisā un 0,5 cietai vielai. l ir attālums metros līdz zemei vai tuvākajai potenciālu izlīdzināšanas vietai. s ki kc km = l

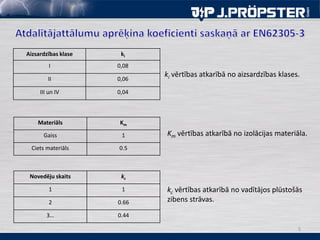

- 5. 5 ki vērtības atkarībāno aizsardzības klases. Aizsardzības klase ki I 0,08 II 0,06 III un IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Km vērtības atkarībā no izolācijas materiāla. kc vērtības atkarībā no vadītājos plūstošās zibens strāvas.

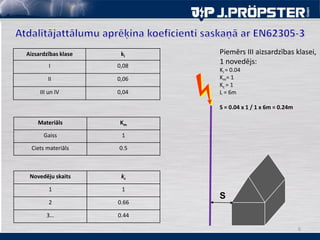

- 6. 6 Aizsardzības klase ki I0,08 II 0,06 III un IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 S Piemērs III aizsardzības klasei, 1 novedējs: Ki = 0.04 Km= 1 Kc = 1 L = 6m S = 0.04 x 1 / 1 x 6m = 0.24m

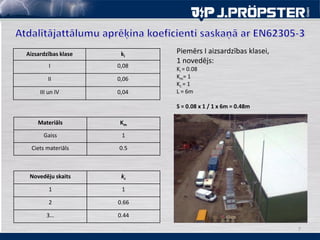

- 7. 7 Aizsardzības klase ki I0,08 II 0,06 III un IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Piemērs I aizsardzības klasei, 1 novedējs: Ki = 0.08 Km= 1 Kc = 1 L = 6m S = 0.08 x 1 / 1 x 6m = 0.48m
- 8. 8 Aizsardzības klase ki I0,08 II 0,06 III un IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Piemērs I aizsardzības klasei, 1 novedējs: Ki = 0.08 Km= 1 Kc = 1 L = 6m S = 0.08 x 1 / 1 x 6m = 0.48m

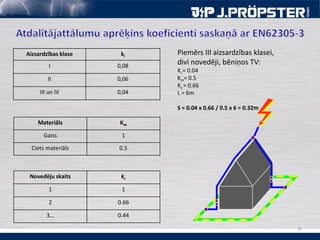

- 9. 9 Aizsardzības klase ki I0,08 II 0,06 III un IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Piemērs III aizsardzības klasei, divi novedēji, bēniņos TV: Ki = 0.04 Km= 0.5 Kc = 0.66 L = 6m S = 0.04 x 0.66 / 0.5 x 6 = 0.32m
- 10. 10 Aizsardzības klase ki I0,08 II 0,06 III un IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Piemērs III aizsardzības klasei, trīs novedēji, bēniņos TV: Ki = 0.04 Km= 0.5 Kc = 0.44 L = 6m S = 0.04 x 0.44 / 0.5 x 6 = 0.21m
- 11. 11 Aizsardzības klase ki I 0,08 II 0,06 IIIun IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Piemērs III aizsardzības klasei, divi novedēji: Ki = 0.04 Km= 1 Kc = 0.66 L = 9m S = 0.04 x 0.66 / 1 x 9m = 0.24m

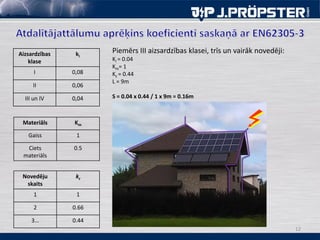

- 12. 12 Aizsardzības klase ki I 0,08 II 0,06 IIIun IV 0,04 Materiāls Km Gaiss 1 Ciets materiāls 0.5 Novedēju skaits kc 1 1 2 0.66 3… 0.44 Piemērs III aizsardzības klasei, trīs un vairāk novedēji: Ki = 0.04 Km= 1 Kc = 0.44 L = 9m S = 0.04 x 0.44 / 1 x 9m = 0.16m

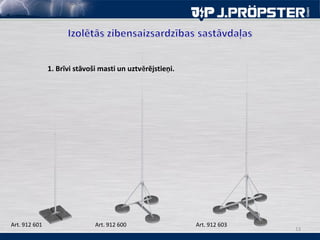

- 13. 13 1. Brīvi stāvošimasti un uztvērējstieņi. Art. 912 601 Art. 912 600 Art. 912 603

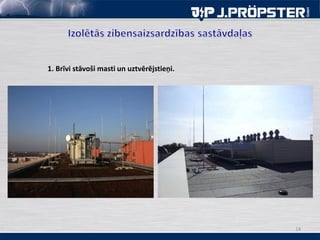

- 14. 14 1. Brīvi stāvošimasti un uztvērējstieņi.

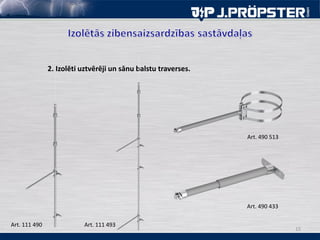

- 15. 15 2. Izolēti uztvērējiun sānu balstu traverses. Art. 111 490 Art. 111 493 Art. 490 513 Art. 490 433
- 16. 16 2. Izolēti uztvērējiun sānu balstu traverses.

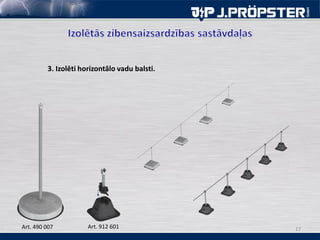

- 17. 17 3. Izolēti horizontālovadu balsti. Art. 490 007 Art. 912 601
- 18. 18 3. Izolēti horizontālovadu balsti.

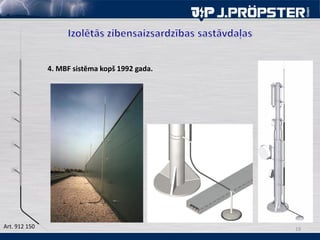

- 19. 19 4. MBF sistēmakopš 1992 gada. Art. 912 150

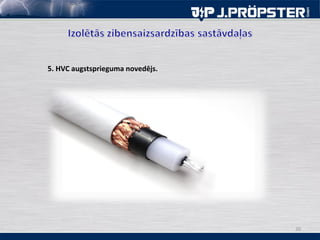

- 20. 20 5. HVC augstspriegumanovedējs.

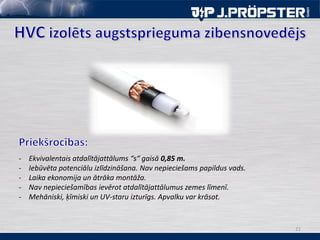

- 21. 21 - Ekvivalentais atdalītājattālums“s“ gaisā 0,85 m. - Iebūvēta potenciālu izlīdzināšana. Nav nepieciešams papildus vads. - Laika ekonomija un ātrāka montāža. - Nav nepieciešamības ievērot atdalītājattālumus zemes līmenī. - Mehāniski, ķīmiski un UV-staru izturīgs. Apvalku var krāsot.

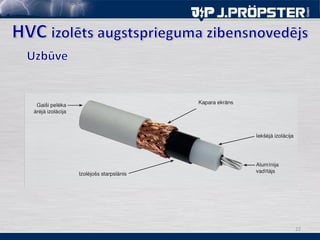

- 22.
- 23.
- 24.

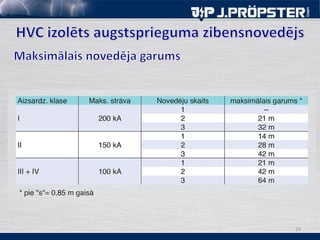

- 25.

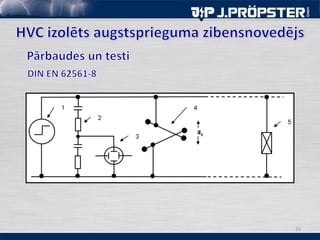

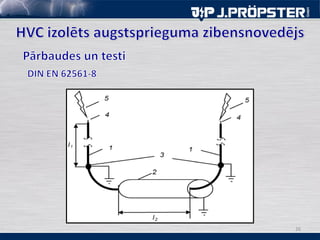

- 26.

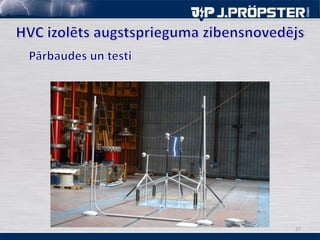

- 27.

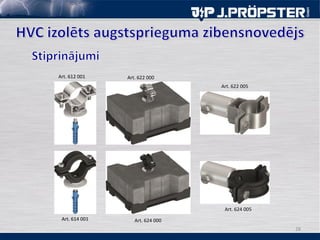

- 28. 28 Art. 612 001 Art.614 001 Art. 622 005 Art. 624 005 Art. 622 000 Art. 624 000

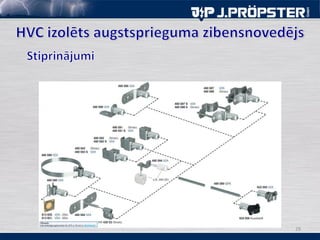

- 29.

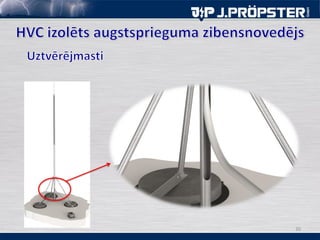

- 30.

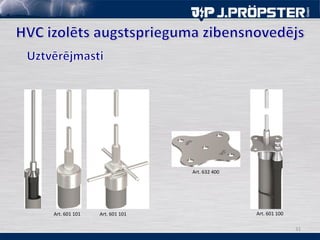

- 31. 31 Art. 601 101Art. 601 101 Art. 601 100 Art. 632 400

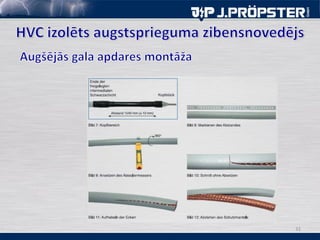

- 32.

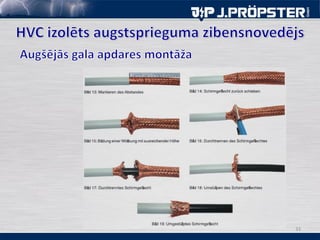

- 33.
- 34.

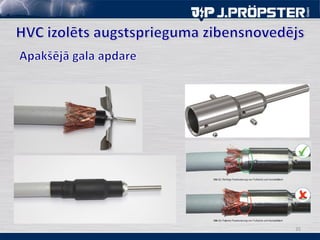

- 35.
- 36.

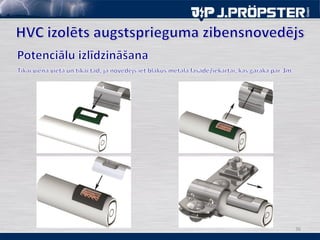

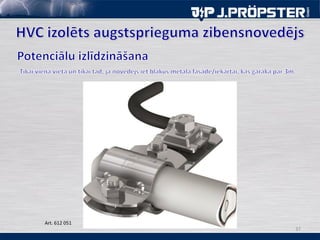

- 37.

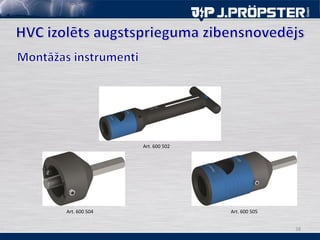

- 38. 38 Art. 600 502 Art.600 505Art. 600 504

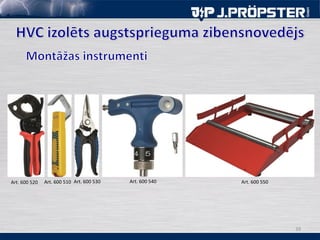

- 39. 39 Art. 600 520Art. 600 510 Art. 600 530 Art. 600 540 Art. 600 550

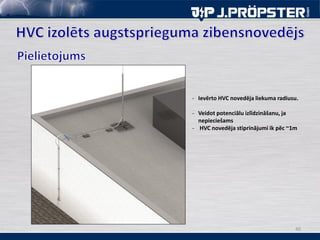

- 40. 40 - Ievērto HVCnovedēja liekuma radiusu. - Veidot potenciālu izlīdzināšanu, ja nepieciešams - HVC novedēja stiprinājumi ik pēc ~1m

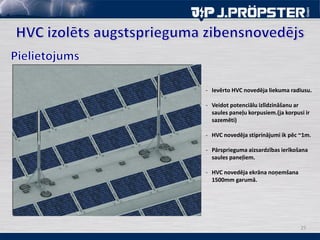

- 41. 4125 - Ievērto HVCnovedēja liekuma radiusu. - Veidot potenciālu izlīdzināšanu ar saules paneļu korpusiem.(ja korpusi ir sazemēti) - HVC novedēja stiprinājumi ik pēc ~1m. - Pārsprieguma aizsardzības ierīkošana saules paneļiem. - HVC novedēja ekrāna noņemšana 1500mm garumā.

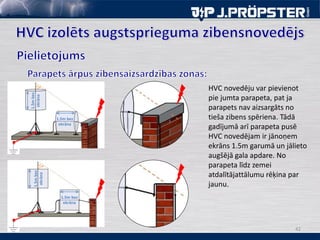

- 42. 42 HVC novedēju varpievienot pie jumta parapeta, pat ja parapets nav aizsargāts no tieša zibens spēriena. Tādā gadījumā arī parapeta pusē HVC novedējam ir jānoņem ekrāns 1.5m garumā un jālieto augšējā gala apdare. No parapeta līdz zemei atdalītājattālumu rēķina par jaunu. α α 1.5mbez ekrāna 1.5mbez ekrāna 1.5m bez ekrāna 1.5m bez ekrāna

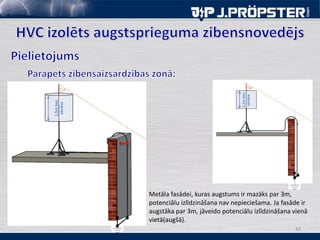

- 43. 43 α 1.5mbez ekrāna α Metāla fasādei, kurasaugstums ir mazāks par 3m, potenciālu izlīdzināšana nav nepieciešama. Ja fasāde ir augstāka par 3m, jāveido potenciālu izlīdzināšana vienā vietā(augšā). 1.5mbez ekrāna
