1. Interoperability Tests
w CWMP
Praktyczne uwagi

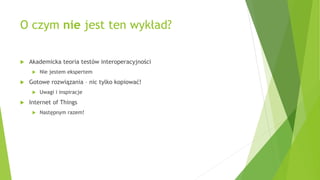

2. O czym nie jest ten wykład?
 Akademicka teoria testów interoperacyjności
 Nie jestem ekspertem
 Gotowe rozwiązania – nic tylko kopiować!
 Uwagi i inspiracje
 Internet of Things
 Następnym razem!

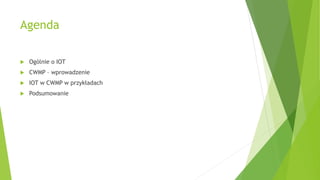

3. Agenda
 Ogólnie o IOT
 CWMP – wprowadzenie
 IOT w CWMP w przykładach
 Podsumowanie

4. IOT - Definicja
Interoperacyjność to cecha produktu lub systemu, którego interfejsy funkcjonują
w pełnej zgodności, tak by współpracować z innymi produktami lub systemami,
które istnieją, bądź mogą istnieć w przyszłości, bez jakiegokolwiek ograniczenia
dostępu lub ograniczonych możliwości implementacji
Źródło: http://interoperability-definition.info

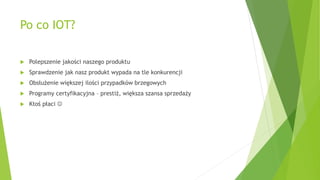

5. Po co IOT?
 Polepszenie jakości naszego produktu
 Sprawdzenie jak nasz produkt wypada na tle konkurencji
 Obsłużenie większej ilości przypadków brzegowych
 Programy certyfikacyjna – prestiż, większa szansa sprzedaży
 Ktoś płaci 

6. IOT - Przykłady
 Zgodność z systemem operacyjnym
 Protokoły komunikacyjne (różne warstwy)
 WiFi
 GSM/3G/LTE…

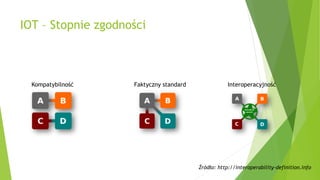

7. IOT – Stopnie zgodności
Kompatybilność Faktyczny standard Interoperacyjność
Źródło: http://interoperability-definition.info

8. Gniazdka ekektryczne

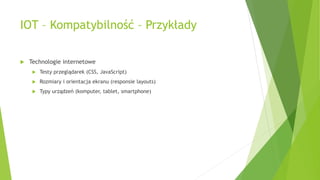

9. IOT – Kompatybilność – Przykłady
 Technologie internetowe
 Testy przeglądarek (CSS, JavaScript)
 Rozmiary i orientacja ekranu (responsie layouts)
 Typy urządzeń (komputer, tablet, smartphone)

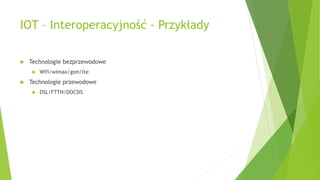

10. IOT – Interoperacyjność - Przykłady
 Technologie bezprzewodowe
 Wifi/wimax/gsm/lte
 Technologie przewodowe
 DSL/FTTH/DOCSIS

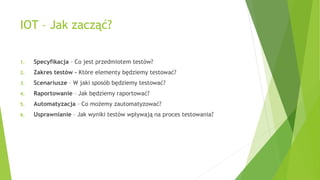

11. IOT – Jak zacząć?
1. Specyfikacja – Co jest przedmiotem testów?
2. Zakres testów – Które elementy będziemy testować?
3. Scenariusze – W jaki sposób będziemy testować?
4. Raportowanie – Jak będziemy raportować?
5. Automatyzacja – Co możemy zautomatyzować?
6. Usprawnianie – Jak wyniki testów wpływają na proces testowania?

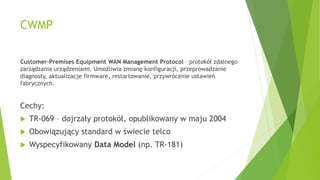

12. CWMP
Customer-Premises Equipment WAN Management Protocol – protokół zdalnego
zarządzania urządzeniami. Umożliwia zmianę konfiguracji, przeprowadzanie
diagnosty, aktualizacje firmware, restartowanie, przywrócenie ustawień
fabrycznych.
Cechy:
 TR-069 – dojrzały protokół, opublikowany w maju 2004
 Obowiązujący standard w świecie telco
 Wyspecyfikowany Data Model (np. TR-181)

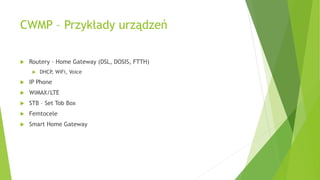

13. CWMP – Przykłady urządzeń
 Routery – Home Gateway (DSL, DOSIS, FTTH)
 DHCP, WiFi, Voice
 IP Phone
 WiMAX/LTE
 STB – Set Tob Box
 Femtocele
 Smart Home Gateway

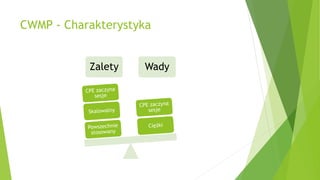

14. CWMP - Charakterystyka
Zalety Wady

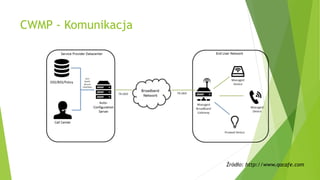

15. CWMP - Komunikacja
Źródło: http://www.qacafe.com

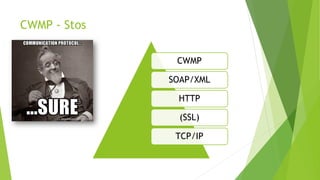

16. CWMP - Stos
CWMP
SOAP/XML
HTTP
(SSL)
TCP/IP

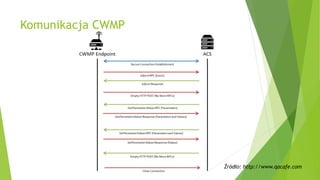

17. Komunikacja CWMP
Źródło: http://www.qacafe.com

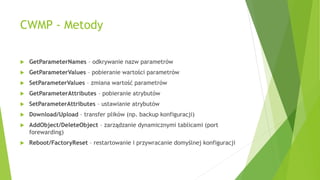

18. CWMP - Metody
 GetParameterNames – odkrywanie nazw parametrów
 GetParameterValues – pobieranie wartości parametrów
 SetParameterValues – zmiana wartość parametrów
 GetParameterAttributes – pobieranie atrybutów
 SetParameterAttributes – ustawianie atrybutów
 Download/Upload – transfer plików (np. backup konfiguracji)
 AddObject/DeleteObject – zarządzanie dynamicznymi tablicami (port
forewarding)
 Reboot/FactoryReset – restartowanie i przywracanie domyślnej konfiguracji

19. Przykłady testów - TCP
 Ilość połączeń TCP na sesje CWMP
 Standard nie określa zachowania
 Praktyka – Jedno połączenie TCP na sesje CWMP
 Wielkość ramki TCP
 Dramatyczny wzrost rozmiaru sesji (np. 200kb -> 8MB)
 Retransmisje
 „Urywanie” sesji CWMP

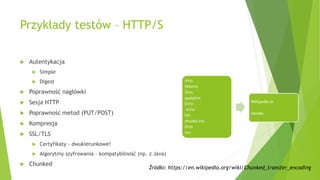

20. Przykłady testów – HTTP/S
 Autentykacja
 Simple
 Digest
 Poprawność nagłówki
 Sesja HTTP
 Poprawność metod (PUT/POST)
 Kompresja
 SSL/TLS
 Certyfikaty – dwukierunkowe!
 Algorytmy szyfrowania – kompatybilność (np. z Java)
 Chunked
4rn
Wikirn
5rn
pediarn
Ern
inrn
rn
chunks.rn
0rn
rn
Wikipedia in
chunks.
Źródło: https://en.wikipedia.org/wiki/Chunked_transfer_encoding

21. Przykłady testów – XML/SOAP
 Poprawność XML
 Zgodność z XSD
 Domknięcia tagów
 Znaki zabronione
 np. backspace
 Escepowanie wartości
 Poprawność namespace’ów
<object name="InternetGatewayDevice.Time." access="readOnly" minEntries="1" maxEntries="1"
dmr:version="1.0">
<description>This object contains parameters relating an NTP or SNTP time client in the CPE.</description>
<parameter name="Enable" access="readWrite" dmr:version="1.4">
<description>Enables or disables the NTP or SNTP time client.</description>
<syntax>
<boolean/>
</syntax>
</parameter>
<parameter name="Status" access="readOnly" dmr:version="1.4">
<description>Status of Time support on the CPE. {{enum}}
The {{enum|Unsynchronized}} value indicates that the CPE's absolute time has not yet been set.
The {{enum|Synchronized}} value indicates that the CPE has acquired accurate absolute time; its current time
is
accurate.
The {{enum|Error_FailedToSynchronize}} value indicates that the CPE failed to acquire accurate absolute
time; its
current time is not accurate.
The {{enum|Error}} value MAY be used by the CPE to indicate a locally defined error condition.
</description>
<syntax>
<string>
<enumeration value="Disabled"/>
<enumeration value="Unsynchronized"/>
<enumeration value="Synchronized"/>
<enumeration value="Error_FailedToSynchronize"/>
<enumeration value="Error" optional="true"/>
</string>
</syntax>
</parameter>

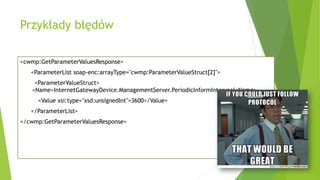

22. Przykłady błędów
<cwmp:GetParameterValuesResponse>
<ParameterList soap-enc:arrayType="cwmp:ParameterValueStruct[2]">
<ParameterValueStruct>
<Name>InternetGatewayDevice.ManagementServer.PeriodicInformIntervaal<Name>
<Value xsi:type="xsd:unsignedInt">3600</Value>
</ParameterList>
</cwmp:GetParameterValuesResponse>

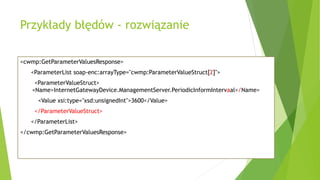

23. Przykłady błędów - rozwiązanie
<cwmp:GetParameterValuesResponse>
<ParameterList soap-enc:arrayType="cwmp:ParameterValueStruct[2]">
<ParameterValueStruct>
<Name>InternetGatewayDevice.ManagementServer.PeriodicInformIntervaal</Name>
<Value xsi:type="xsd:unsignedInt">3600</Value>
</ParameterValueStruct>
</ParameterList>
</cwmp:GetParameterValuesResponse>

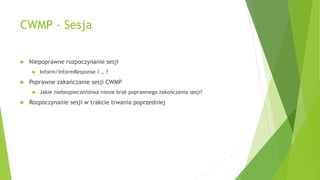

24. CWMP - Sesja
 Niepoprawne rozpoczynanie sesji
 Inform/InformResponse i … ?
 Poprawne zakańczanie sesji CWMP
 Jakie niebezpieczeństwa niesie brak poprawnego zakończenia sesji?
 Rozpoczynanie sesji w trakcie trwania poprzedniej

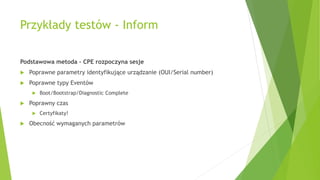

25. Przykłady testów - Inform
Podstawowa metoda – CPE rozpoczyna sesje
 Poprawne parametry identyfikujące urządzanie (OUI/Serial number)
 Poprawne typy Eventów
 Boot/Bootstrap/Diagnostic Complete
 Poprawny czas
 Certyfikaty!
 Obecność wymaganych parametrów

26. Przykład
<?xml version="1.0" encoding="UTF-8"?>
<soap:Envelope xmlns:cwmp="urn:dslforum-org:cwmp-1-2" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<soap:Header>
<cwmp:ID soap:mustUnderstand="1">8084849241369529875</cwmp:ID>
<cwmp:SupportedCWMPVersions soap:mustUnderstand="0">1.0,1.1,1.2,1.3,1.4</cwmp:SupportedCWMPVersions>
</soap:Header>
<soap:Body>
<cwmp:Inform>
<DeviceId>
<Manufacturer>AAAA</Manufacturer>
<OUI>BBBB</OUI>
<ProductClass>CCCC</ProductClass>
<SerialNumber>DDDD</SerialNumber>
</DeviceId>
<Event soap-enc:arrayType="cwmp:EventStruct[2]">
<EventStruct>
<EventCode>2 PERIODIC</EventCode>
<CommandKey />
</EventStruct>
<EventStruct>
<EventCode>1 BOOT</EventCode>
<CommandKey />
</EventStruct>
</Event>
<MaxEnvelopes>1</MaxEnvelopes>
<CurrentTime>2016-04-13T06:31:39+00:00</CurrentTime>
<RetryCount>0</RetryCount>
<ParameterList soap-enc:arrayType="cwmp:ParameterValueStruct[8]">
<ParameterValueStruct>
<Name>InternetGatewayDevice.WANDevice.1.WANConnectionDevice.1.WANIPConnection.1.ExternalIPAddress</Name>
<Value xsi:type="xsd:string">10.8.33.147</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.ManagementServer.ParameterKey</Name>
<Value xsi:type="xsd:string">n/a</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.ManagementServer.ConnectionRequestURL</Name>
<Value xsi:type="xsd:string">http://10.8.33.147:12131/connreq</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.DeviceInfo.SpecVersion</Name>
<Value xsi:type="xsd:string">1.0</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.DeviceInfo.SoftwareVersion</Name>
<Value xsi:type="xsd:string">development</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.DeviceInfo.ProvisioningCode</Name>
<Value xsi:type="xsd:string"/>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.DeviceInfo.HardwareVersion</Name>
<Value xsi:type="xsd:string"/>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.DeviceSummary</Name>
<Value xsi:type="xsd:string">…</Value>
</ParameterValueStruct>
</ParameterList>
</cwmp:Inform>
</soap:Body>
</soap:Envelope>

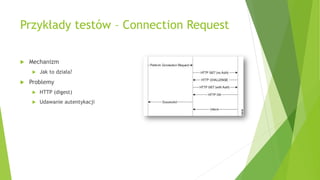

27. Przykłady testów – Connection Request
 Mechanizm
 Jak to działa?
 Problemy
 HTTP (digest)
 Udawanie autentykacji

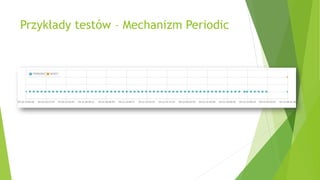

28. Przykłady testów – Mechanizm Periodic

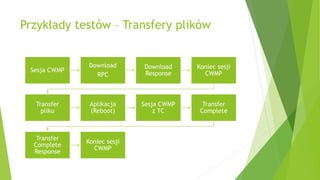

29. Przykłady testów – Transfery plików
Sesja CWMP
Download
RPC
Download
Response
Koniec sesji
CWMP
Transfer
pliku
Aplikacja
(Reboot)
Sesja CWMP
z TC
Transfer
Complete
Transfer
Complete
Response
Koniec sesji
CWMP

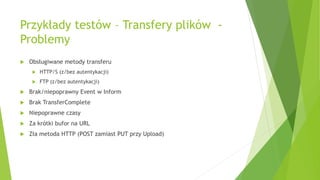

30. Przykłady testów – Transfery plików -
Problemy
 Obsługiwane metody transferu
 HTTP/S (z/bez autentykacji)
 FTP (z/bez autentykacji)
 Brak/niepoprawny Event w Inform
 Brak TransferComplete
 Niepoprawne czasy
 Za krótki bufor na URL
 Zła metoda HTTP (POST zamiast PUT przy Upload)

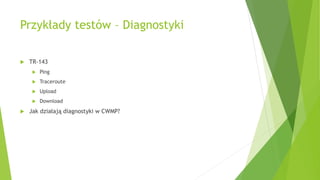

31. Przykłady testów – Diagnostyki
 TR-143
 Ping
 Traceroute
 Upload
 Download
 Jak działają diagnostyki w CWMP?

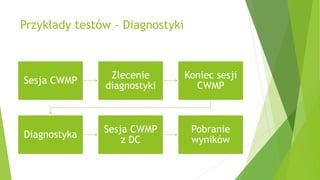

32. Przykłady testów – Diagnostyki
Sesja CWMP
Zlecenie
diagnostyki
Koniec sesji
CWMP
Diagnostyka
Sesja CWMP
z DC
Pobranie
wyników

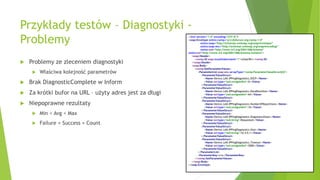

33. Przykłady testów – Diagnostyki -
Problemy
 Problemy ze zleceniem diagnostyki
 Właściwa kolejność parametrów
 Brak DiagnosticComplete w Inform
 Za krótki bufor na URL – użyty adres jest za długi
 Niepoprawne rezultaty
 Min < Avg < Max
 Failure + Success = Count
<?xml version="1.0" encoding="UTF-8"?>
<soap:Envelope xmlns:cwmp="urn:dslforum-org:cwmp-1-0"
xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/"
xmlns:soap-enc="http://schemas.xmlsoap.org/soap/encoding/"
xmlns:xsd="http://www.w3.org/2001/XMLSchema"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<soap:Header>
<cwmp:ID soap:mustUnderstand="1">e2adc961</cwmp:ID>
</soap:Header>
<soap:Body>
<cwmp:SetParameterValues>
<ParameterList soap-enc:arrayType="cwmp:ParameterValueStruct[6]">
<ParameterValueStruct>
<Name>Device.LAN.IPPingDiagnostics.DSCP</Name>
<Value xsi:type="xsd:unsignedInt">0</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>Device.LAN.IPPingDiagnostics.DataBlockSize</Name>
<Value xsi:type="xsd:unsignedInt">64</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>Device.LAN.IPPingDiagnostics.NumberOfRepetitions</Name>
<Value xsi:type="xsd:unsignedInt">10</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>Device.LAN.IPPingDiagnostics.DiagnosticsState</Name>
<Value xsi:type="xsd:string">Requested</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>Device.LAN.IPPingDiagnostics.Host</Name>
<Value xsi:type="xsd:string">10.4.0.1</Value>
</ParameterValueStruct>
<ParameterValueStruct>
<Name>Device.LAN.IPPingDiagnostics.Timeout</Name>
<Value xsi:type="xsd:unsignedInt">5000</Value>
</ParameterValueStruct>
</ParameterList>
<ParameterKey>n/a</ParameterKey>
</cwmp:SetParameterValues>
</soap:Body>
</soap:Envelope>

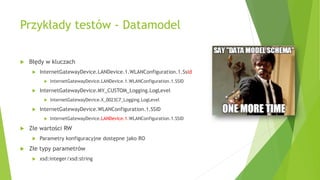

34. Przykłady testów - Datamodel
 Błędy w kluczach
 InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.Ssid
 InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.SSID
 InternetGatewayDevice.MY_CUSTOM_Logging.LogLevel
 InternetGatewayDevice.X_0023C7_Logging.LogLevel
 InternetGatewayDevice.WLANConfiguration.1.SSID
 InternetGatewayDevice.LANDevice.1.WLANConfiguration.1.SSID
 Złe wartości RW
 Parametry konfiguracyjne dostępne jako RO
 Złe typy parametrów
 xsd:integer/xsd:string

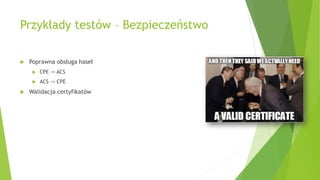

35. Przykłady testów – Bezpieczeństwo
 Poprawna obsługa haseł
 CPE -> ACS
 ACS -> CPE
 Walidacja certyfikatów

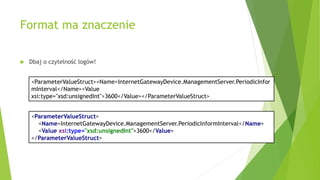

36. Format ma znaczenie
 Dbaj o czytelność logów!
<ParameterValueStruct><Name>InternetGatewayDevice.ManagementServer.PeriodicInfor
mInterval</Name><Value
xsi:type="xsd:unsignedInt">3600</Value></ParameterValueStruct>
<ParameterValueStruct>
<Name>InternetGatewayDevice.ManagementServer.PeriodicInformInterval</Name>
<Value xsi:type="xsd:unsignedInt">3600</Value>
</ParameterValueStruct>

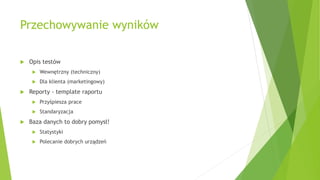

37. Przechowywanie wyników
 Opis testów
 Wewnętrzny (techniczny)
 Dla klienta (marketingowy)
 Reporty - template raportu
 Przyśpiesza prace
 Standaryzacja
 Baza danych to dobry pomysł!
 Statystyki
 Polecanie dobrych urządzeń

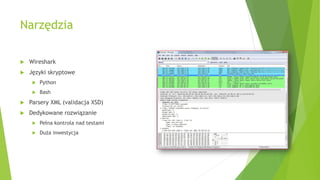

38. Narzędzia
 Wireshark
 Języki skryptowe
 Python
 Bash
 Parsery XML (validacja XSD)
 Dedykowane rozwiązanie
 Pełna kontrola nad testami
 Duża inwestycja

39. Zagrożenia i wyzwania
 Niedojrzała specyfikacja
 Brak standardów
 Niepełne standardy
 Standardy pozwalające na dużą „dowolność”
 Mnogość implementacji
 Słaba jakość
 Długi czas fixowania błedów
 Odkrycie problemu -> Przygotowanie łatki w bibliotece TR-069 -> Testy ->
Inetgracja z firmware -> Testy integracji -> Testy u Operatora -> deployment
 Urządzenie/systemy „chytruski”
 Uwaga na wersje oprogramowania!
 Dobrze jest robić MD5 

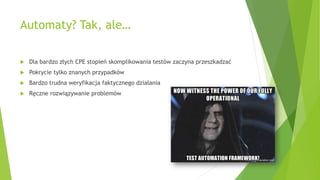

40. Automaty? Tak, ale…
 Dla bardzo złych CPE stopień skomplikowania testów zaczyna przeszkadzać
 Pokrycie tylko znanych przypadków
 Bardzo trudna weryfikacja faktycznego działania
 Ręczne rozwiązywanie problemów

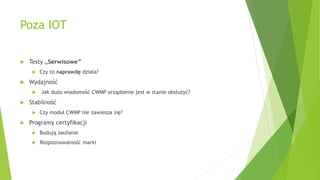

41. Poza IOT
 Testy „Serwisowe”
 Czy to naprawdę działa?
 Wydajność
 Jak dużo wiadomość CWMP urządzenie jest w stanie obsłużyć?
 Stabilność
 Czy moduł CWMP nie zawiesza się?
 Programy certyfikacji
 Budują zaufanie
 Rozpoznawalność marki

42. Podsumwanie
 IOT – ciężki kawałek chleba
 CWMP – dobry protokuł managementowy (choć nie bez wad)
 Przygotuj się na wszystko!
 Dowolne błędy na dowolnym poziomie
 Niedostatki i nieścisłości specyfikacji
 Czynnik ludzki

43. Pytania?

44. Dziękuję!
