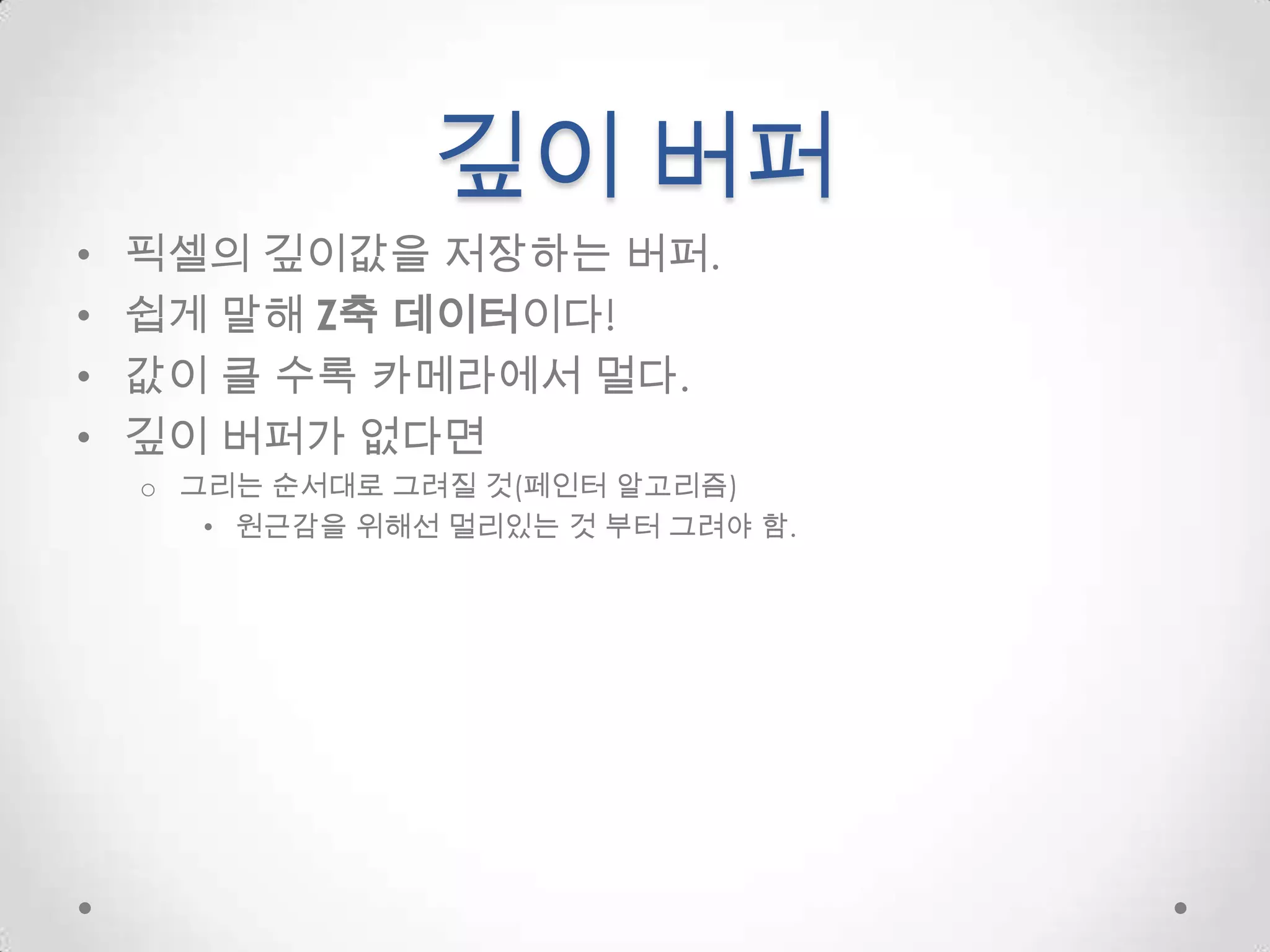

2. 깊이 버퍼
• 픽셀의 깊이값을 저장하는 버퍼.
• 쉽게 말해 Z축 데이터이다!
• 값이 클 수록 카메라에서 멀다.
• 깊이 버퍼가 없다면
o 그리는 순서대로 그려질 것(페인터 알고리즘)
• 원근감을 위해선 멀리있는 것 부터 그려야 함.
3. FBO 의사코드
WritePixel( x, y, z, color)
{
// Depth가 더 작으면 앞에 있는거니깐 덮어씌움.
If( DepthTestDisabled || z < DepthBuffer[x, y])
{
DepthBuffer[x, y] = z;
ColorzBuffer[x, y] = color;
}
}
4. 깊이 버퍼 생성과 설정
• 프레임 버퍼 오브젝트(Frame Buffer Object) 생성
• 컬러 렌더 버퍼 생성
• 깊이 렌더 버퍼 생성
• 프레임 버퍼 오브젝트에 컬러 렌더 버퍼와 깊이 렌더 버퍼
를 연결
• 깊이 테스트 활성화
• glClear시 GL_DEPTH_BUFFER_BIT 추가
5. Z Fighting
• 깊이 값이 거의 비슷할 때 발생.
• 해결방안
o Near 평면을 원점에서 좀 멀리
o Far 평면을 좀 가까이
o 깊이 버퍼의 수 늘리기
• Storage 생성시 24bit까지 줄 수 있음
o …
o 정밀도를 늘리던가
스케일 공간을 늘리던가
9. 법선 벡터
Surface Normal
• 곡면의 한 점과 접하는 평면에 수직하는 노말 벡터
P = Evaluate( s, t )
U = Evaluate(s + ds, t) – p
V = Evaluate(s, t + dt) – p
N = Normalize( u x v )
10. 법선 벡터는
버텍스의 속성
• Color처럼.
• Position처럼.
• 따라서 정점을 카메라 뷰로 변환할 때 법선벡터도 포지션
처럼 그 월드에 맞게 변환되어야 함.
• 근데.. 약간 다름.
11. 법선 벡터 변환
• 기존의 행렬 변환으로는 불가능.
• 비 직교 변환 때문에.
o 직교 변환이면 가능
• 법선 벡터 변환 공식
o N’ = N * (M^(-1))^T 직교 비직교
• ES1에서는 알아서 해줌.
• ES2에서는 알아서 해야함.
14. Diffuse(확산광)
• 햇빛을 받는 각에 따라 반사하는 빛의 양이 다름
• Diffuse Color =
LightIntensity
*
MaterialColor
*
df
• Df = max( 0, dot(N, L) )
• 햇빛을 정면으로 받으면
더 밝고,
햇빛을 엇나가게 받으면
덜 밝다.
15. L vector를 구하는 방법
• L = normalize( 빛의 위치 – 버텍스 위치 )
• 빛이 무한히 멀리 있으면?
• L = normalize( 빛의 위치 )
16. Specular(경면광)
• 눈에 들어오는 빛의 양(카메라의 위치 반영)
• H = normalize( L + E)
• Sf = [max(0, dot(N, H))]^shininess
• E가 무산히 멀리 떨어져 있을 경우 -> E = [0, 0, 1]
18. 조명 달아보기
• 노말 벡터를 버텍스 속성에 추가
• Specular(경면광) 속성 설정
o Specular 색상
o Shininess
• 모델 뷰에 조명 위치 설정
• 모델-뷰 변환 설정
• 투상 행렬 설정
• Diffuse 속성 설정.
• 버텍스 정보 넘기기
o 위치, 법선 벡터
• Draw
