为何大多数情况下无需通过 Heap Dump 定位内存问题，建议使用 JFR（Java Flight Recorder）替代

每日一 JVM 与 JFR 事件
总集篇 – 你可能没必要 Heap Dump

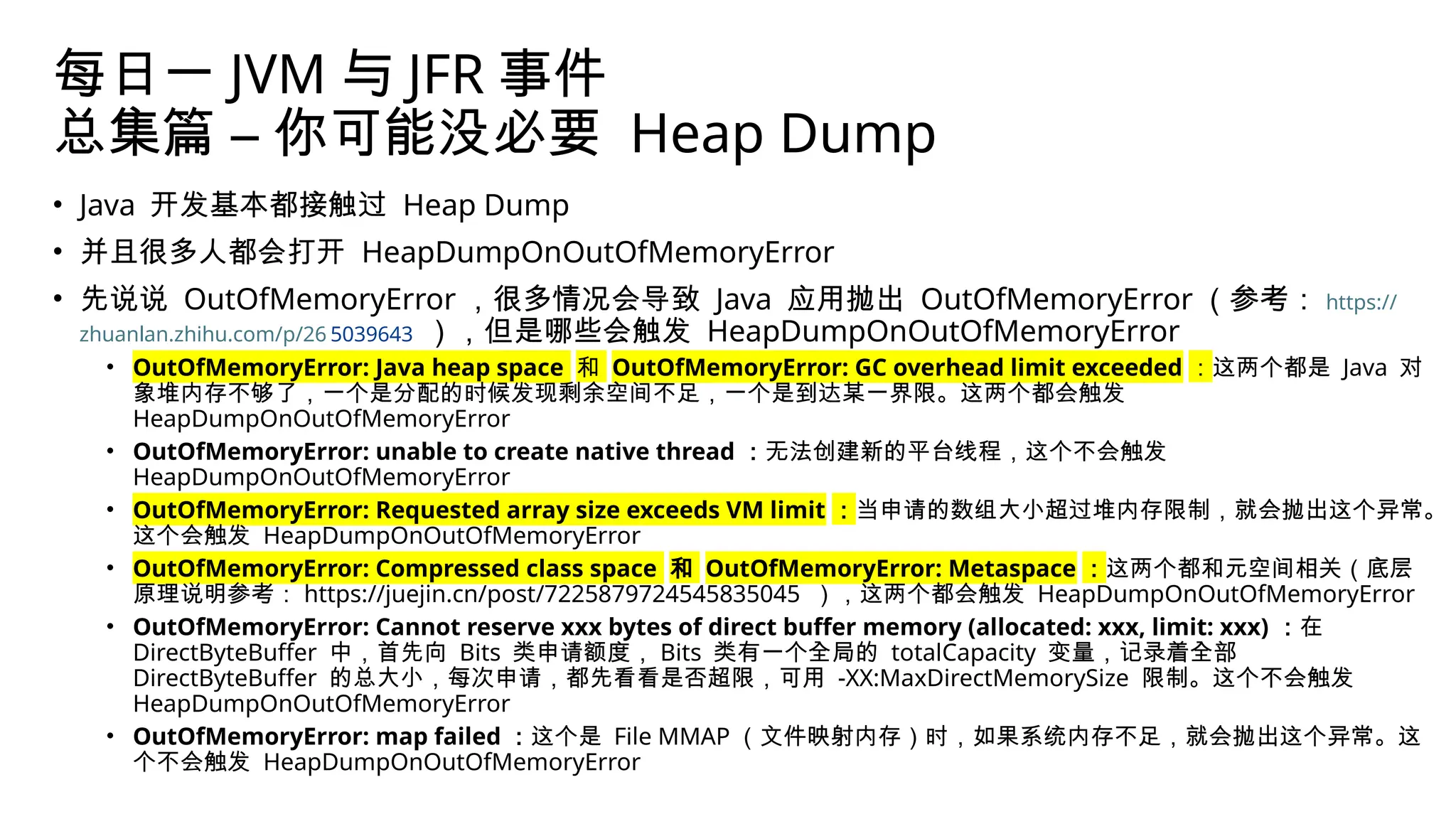

• Java 开发基本都接触过 Heap Dump
• 并且很多人都会打开 HeapDumpOnOutOfMemoryError
• 先说说 OutOfMemoryError ，很多情况会导致 Java 应用抛出 OutOfMemoryError （参考： https://
zhuanlan.zhihu.com/p/26 5039643 ），但是哪些会触发 HeapDumpOnOutOfMemoryError
• OutOfMemoryError: Java heap space 和 OutOfMemoryError: GC overhead limit exceeded ：这两个都是 Java 对
象堆内存不够了，一个是分配的时候发现剩余空间不足，一个是到达某一界限。这两个都会触发
HeapDumpOnOutOfMemoryError
• OutOfMemoryError: unable to create native thread ：无法创建新的平台线程，这个不会触发
• OutOfMemoryError: Requested array size exceeds VM limit ：当申请的数组大小超过堆内存限制，就会抛出这个异常。
这个会触发 HeapDumpOnOutOfMemoryError
• OutOfMemoryError: Compressed class space 和 OutOfMemoryError: Metaspace ：这两个都和元空间相关（底层
原理说明参考： https://juejin.cn/post/7225879724545835045 ），这两个都会触发 HeapDumpOnOutOfMemoryError
• OutOfMemoryError: Cannot reserve xxx bytes of direct buffer memory (allocated: xxx, limit: xxx) ：在
DirectByteBuffer 中，首先向 Bits 类申请额度， Bits 类有一个全局的 totalCapacity 变量，记录着全部
DirectByteBuffer 的总大小，每次申请，都先看看是否超限，可用 -XX:MaxDirectMemorySize 限制。这个不会触发
• OutOfMemoryError: map failed ：这个是 File MMAP （文件映射内存）时，如果系统内存不足，就会抛出这个异常。这
个不会触发 HeapDumpOnOutOfMemoryError

• Java 开发基本都接触过 Heap Dump
• 并且很多人都会打开 HeapDumpOnOutOfMemoryError
• 先说说 OutOfMemoryError ，很多情况会导致 Java 应用抛出 OutOfMemoryError （参考：
https://zhuanlan.zhihu.com/p/265039643 ），但是哪些会触发 HeapDumpOnOutOfMemoryError

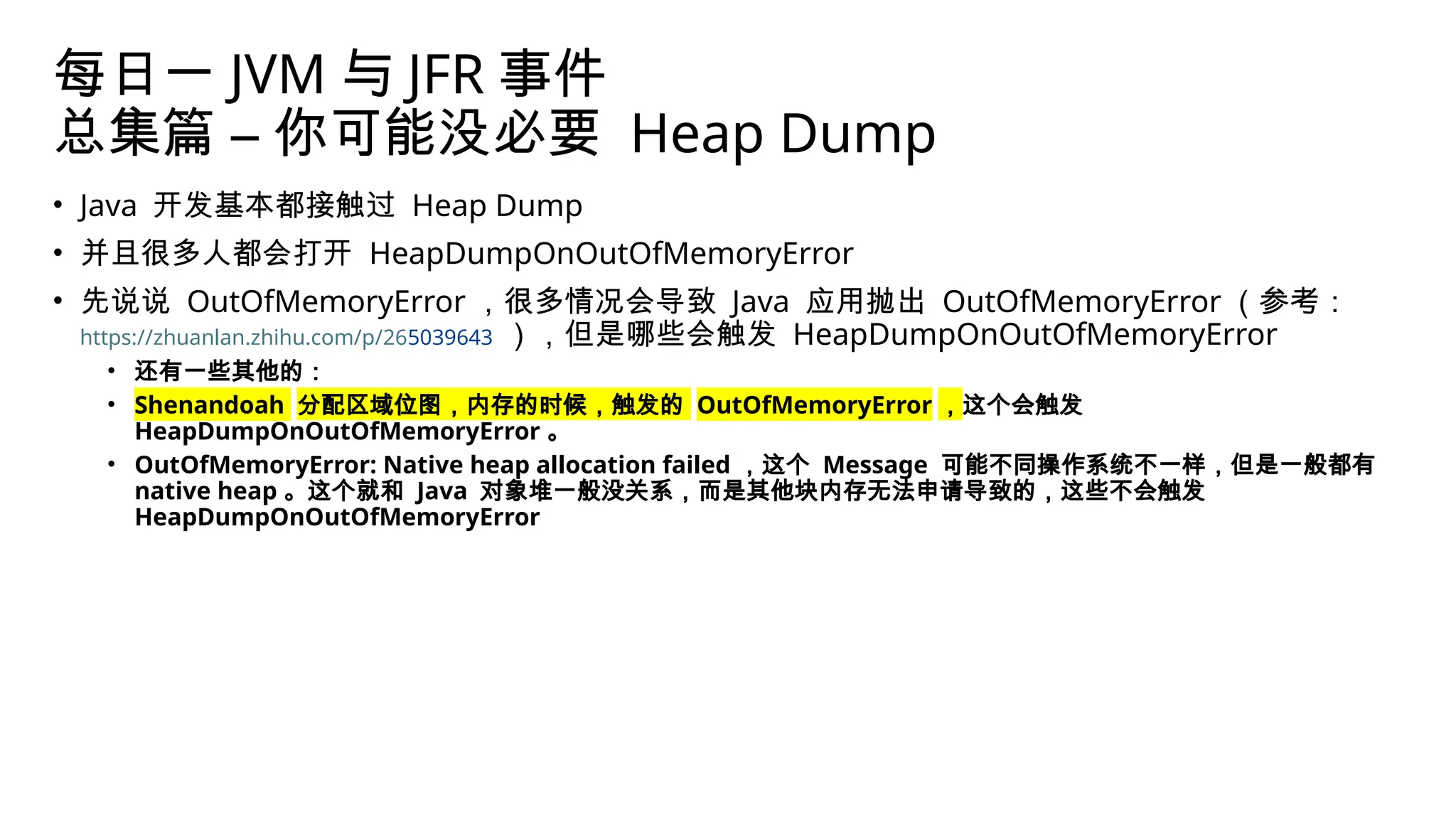

• 还有一些其他的：
• Shenandoah 分配区域位图，内存的时候，触发的 OutOfMemoryError ，这个会触发
HeapDumpOnOutOfMemoryError 。
• OutOfMemoryError: Native heap allocation failed ，这个 Message 可能不同操作系统不一样，但是一般都有
native heap 。这个就和 Java 对象堆一般没关系，而是其他块内存无法申请导致的，这些不会触发

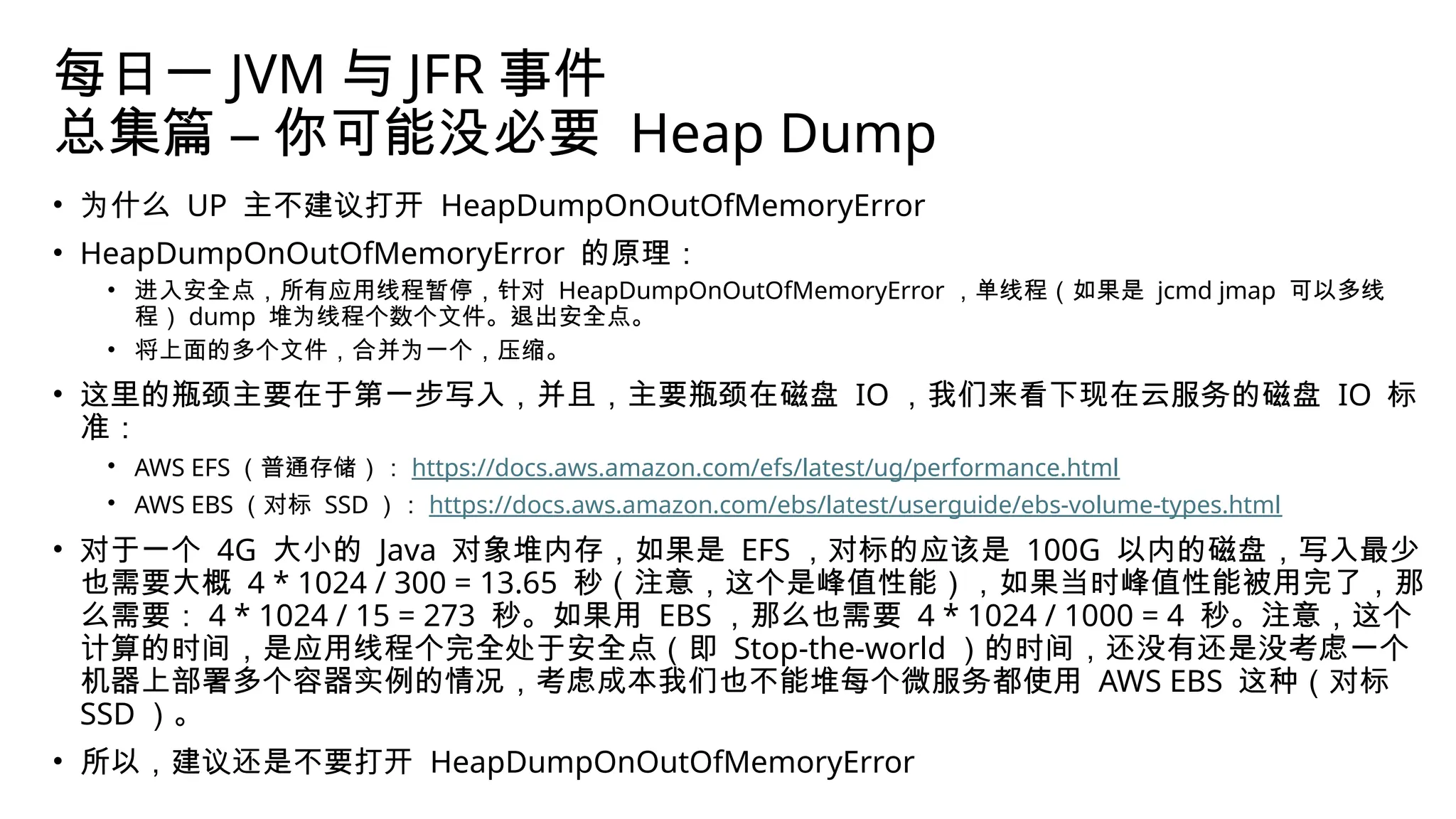

• 为什么 UP 主不建议打开 HeapDumpOnOutOfMemoryError
• HeapDumpOnOutOfMemoryError 的原理：
• 进入安全点，所有应用线程暂停，针对 HeapDumpOnOutOfMemoryError ，单线程（如果是 jcmd jmap 可以多线
程） dump 堆为线程个数个文件。退出安全点。
• 将上面的多个文件，合并为一个，压缩。
• 这里的瓶颈主要在于第一步写入，并且，主要瓶颈在磁盘 IO ，我们来看下现在云服务的磁盘 IO 标
准：
• AWS EFS （普通存储）： https://docs.aws.amazon.com/efs/latest/ug/performance.html
• AWS EBS （对标 SSD ）： https://docs.aws.amazon.com/ebs/latest/userguide/ebs-volume-types.html
• 对于一个 4G 大小的 Java 对象堆内存，如果是 EFS ，对标的应该是 100G 以内的磁盘，写入最少
也需要大概 4 * 1024 / 300 = 13.65 秒（注意，这个是峰值性能），如果当时峰值性能被用完了，那
么需要： 4 * 1024 / 15 = 273 秒。如果用 EBS ，那么也需要 4 * 1024 / 1000 = 4 秒。注意，这个
计算的时间，是应用线程个完全处于安全点（即 Stop-the-world ）的时间，还没有还是没考虑一个
机器上部署多个容器实例的情况，考虑成本我们也不能堆每个微服务都使用 AWS EBS 这种（对标
SSD ）。
• 所以，建议还是不要打开 HeapDumpOnOutOfMemoryError

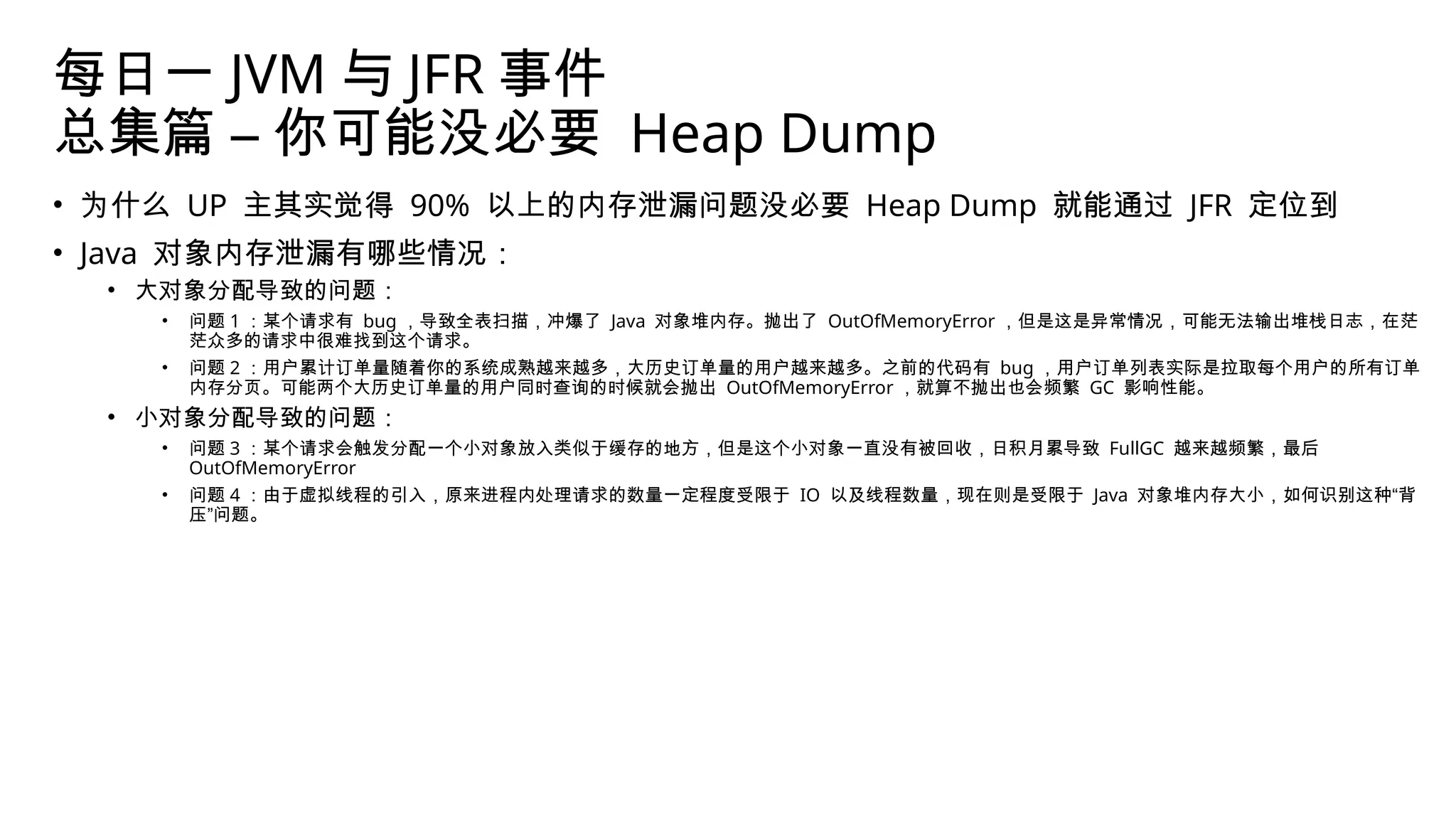

• 为什么 UP 主其实觉得 90% 以上的内存泄漏问题没必要 Heap Dump 就能通过 JFR 定位到
• Java 对象内存泄漏有哪些情况：
• 大对象分配导致的问题：
• 问题 1 ：某个请求有 bug ，导致全表扫描，冲爆了 Java 对象堆内存。抛出了 OutOfMemoryError ，但是这是异常情况，可能无法输出堆栈日志，在茫
茫众多的请求中很难找到这个请求。
• 问题 2 ：用户累计订单量随着你的系统成熟越来越多，大历史订单量的用户越来越多。之前的代码有 bug ，用户订单列表实际是拉取每个用户的所有订单
内存分页。可能两个大历史订单量的用户同时查询的时候就会抛出 OutOfMemoryError ，就算不抛出也会频繁 GC 影响性能。
• 小对象分配导致的问题：
• 问题 3 ：某个请求会触发分配一个小对象放入类似于缓存的地方，但是这个小对象一直没有被回收，日积月累导致 FullGC 越来越频繁，最后
OutOfMemoryError
• 问题 4 ：由于虚拟线程的引入，原来进程内处理请求的数量一定程度受限于 IO 以及线程数量，现在则是受限于 Java 对象堆内存大小，如何识别这种“背
压”问题。

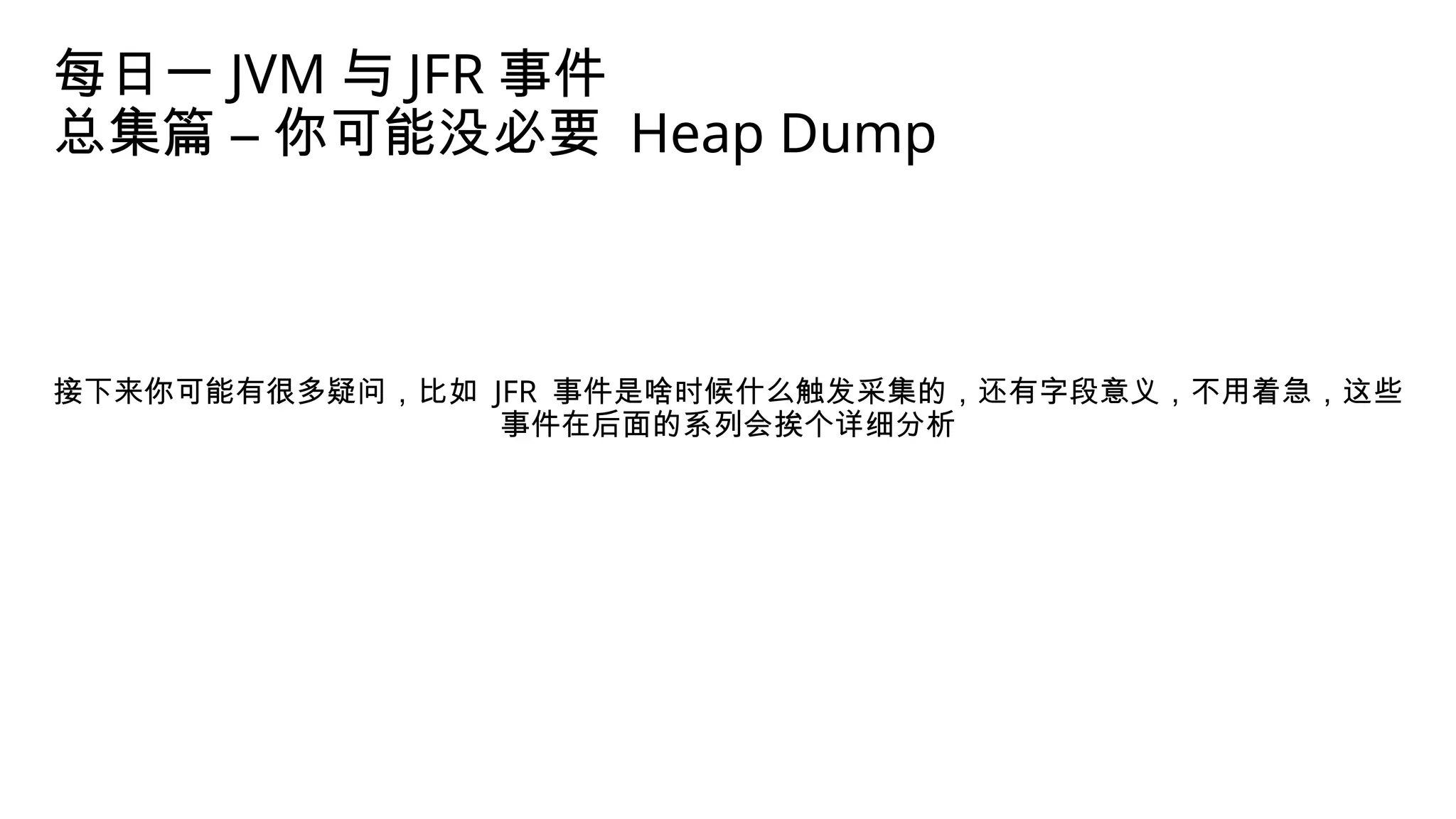

接下来你可能有很多疑问，比如 JFR 事件是啥时候什么触发采集的，还有字段意义，不用着急，这些
事件在后面的系列会挨个详细分析

• 问题 1 ：某个请求有 bug ，导致全表扫描，冲爆了 Java 对象堆内存。抛出了
OutOfMemoryError ，但是这是异常情况，可能无法输出堆栈日志，在茫茫众多的请求中很难找到
这个请求。
• 测试环境准备
• JDK 21 以上的版本（因为得弄虚拟线程）
• Jmeter ，用来压测模拟真实请求环境
• Spring PetClinic 代码： https://github.com/spring-projects/spring-petclinic.git

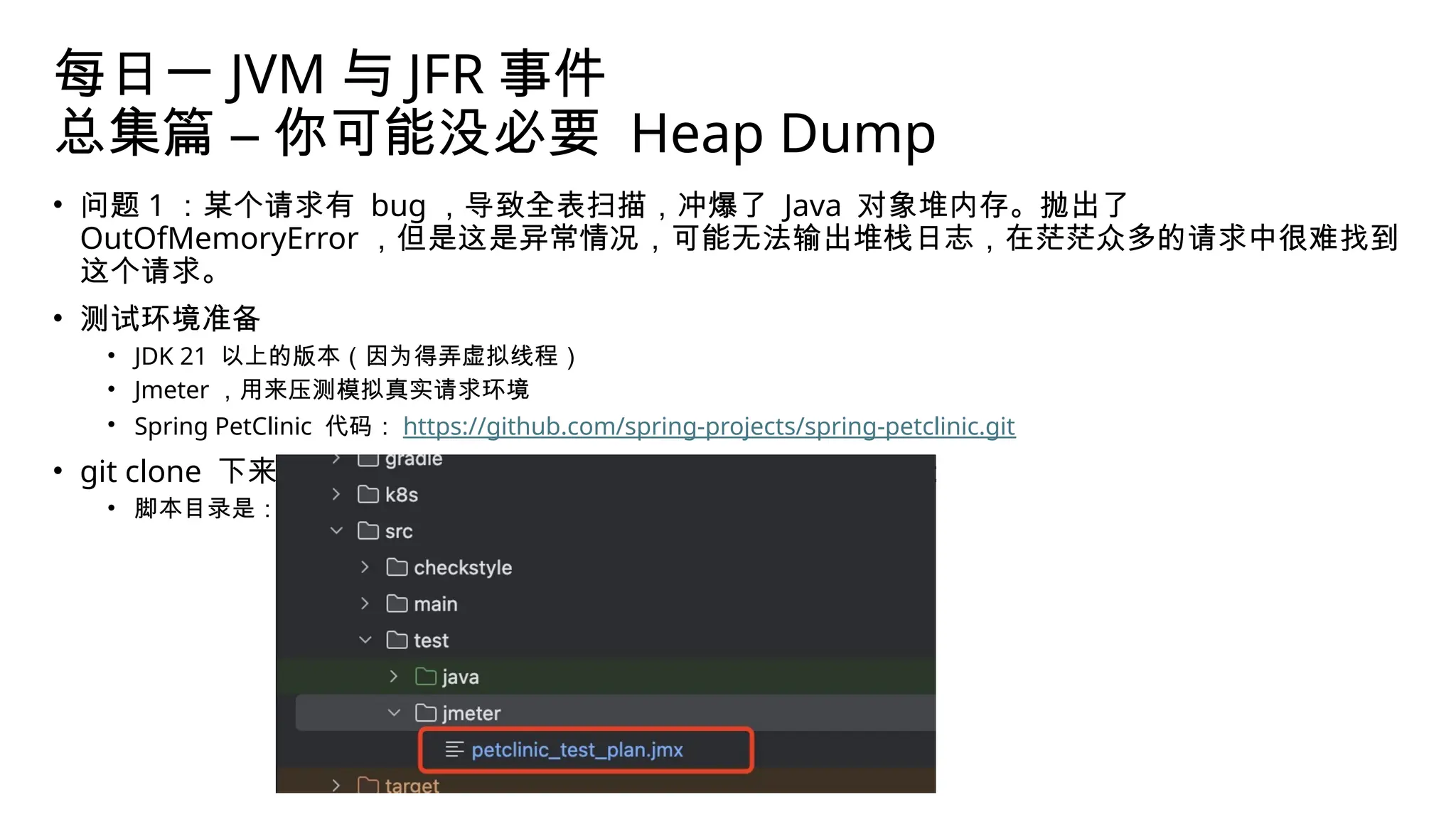

• git clone 下来代码之后，先用 Jmeter 将其中的测试脚本打开：
• 脚本目录是：

这个请求。
• 测试环境准备
• JDK 21 以上的版本（因为得弄虚拟线程）
• Jmeter ，用来压测模拟真实请求环境
• Spring PetClinic 代码： https://github.com/spring-projects/spring-petclinic.git
• git clone 下来代码之后，先用 Jmeter 将其中的测试脚本打开：

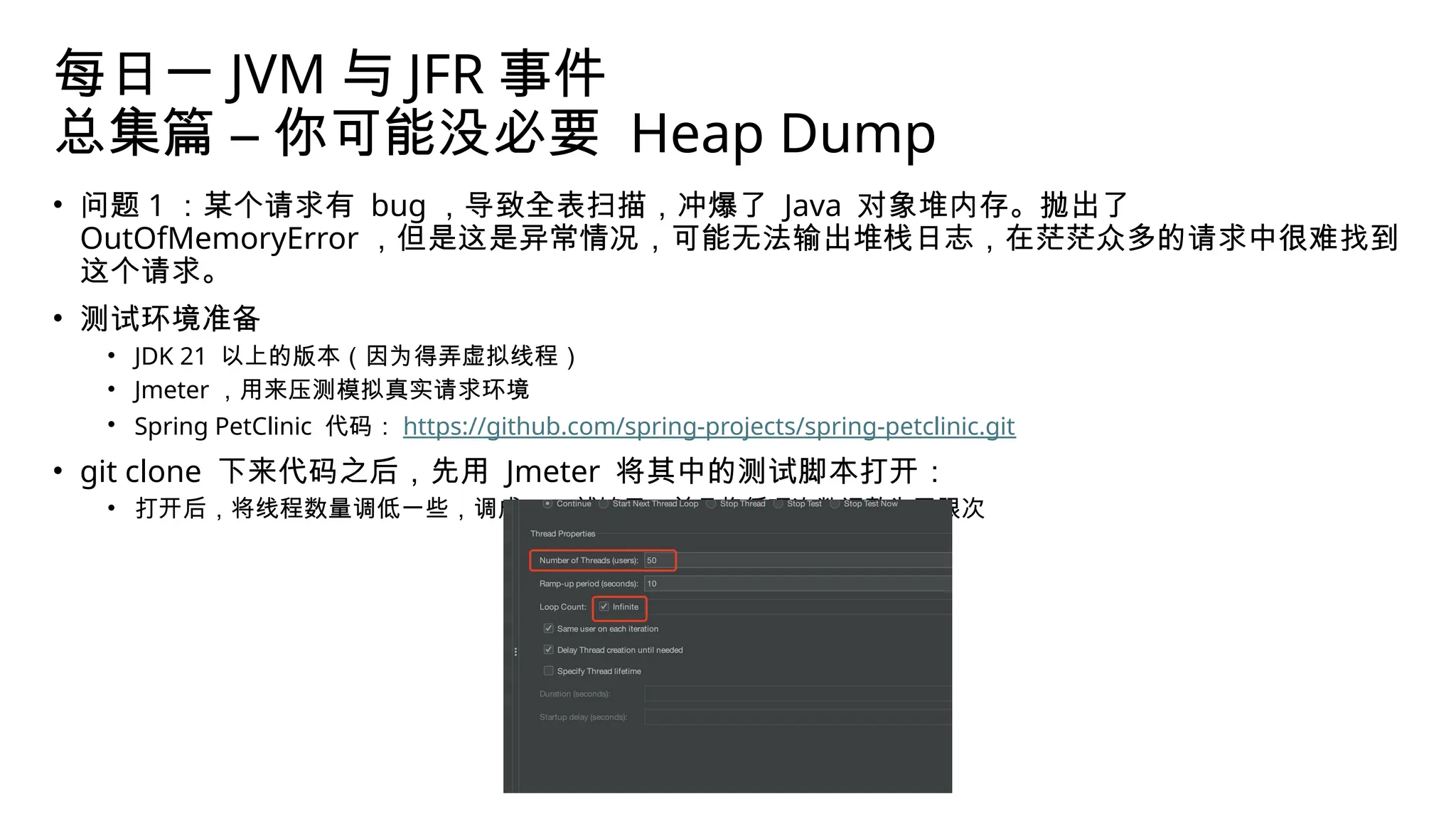

• 打开后，将线程数量调低一些，调成 50 就够了，并且将循环次数调整为无限次

这个请求。

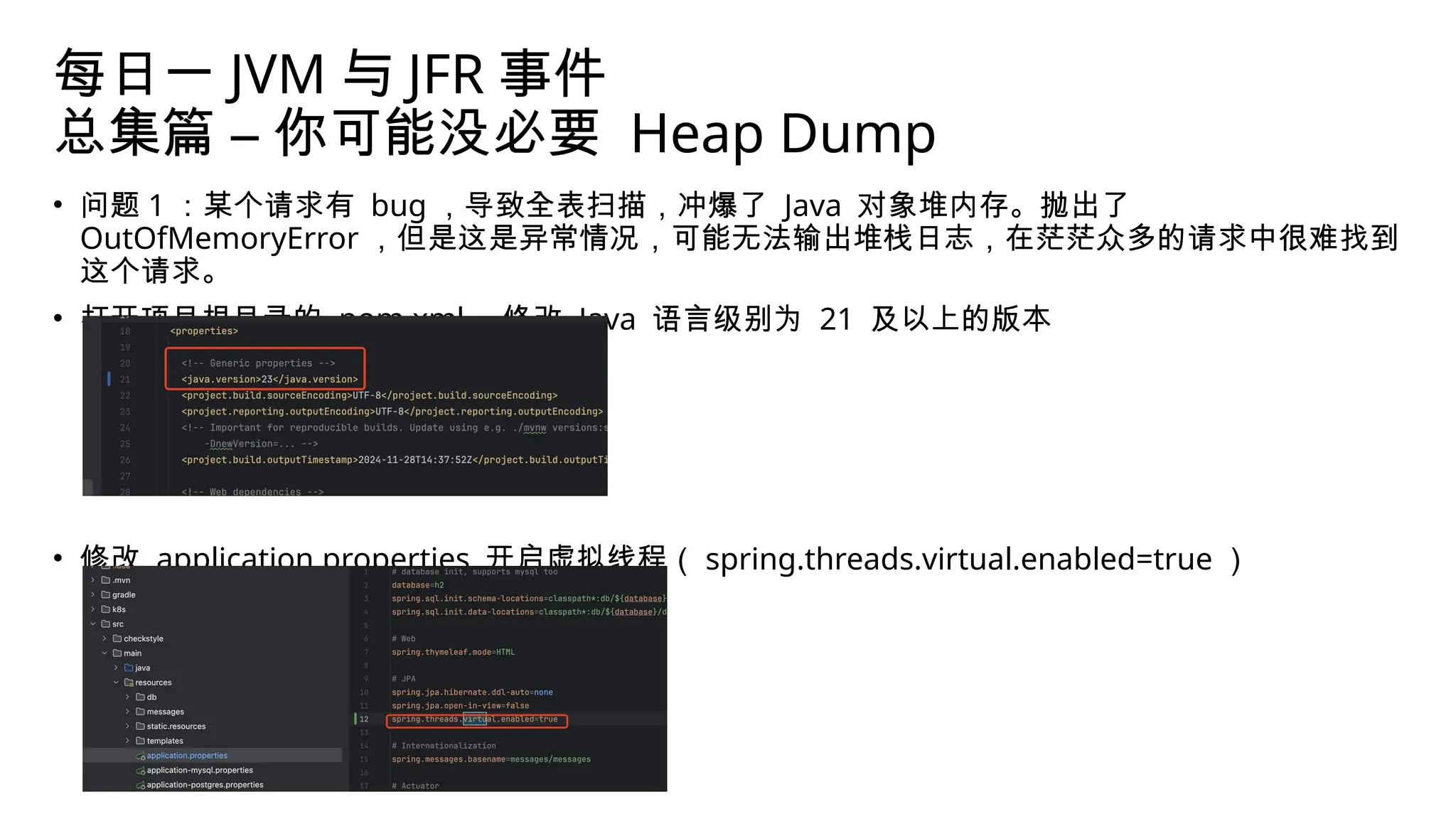

• 打开项目根目录的 pom.xml ，修改 Java 语言级别为 21 及以上的版本
• 修改 application.properties 开启虚拟线程（ spring.threads.virtual.enabled=true ）

这个请求。

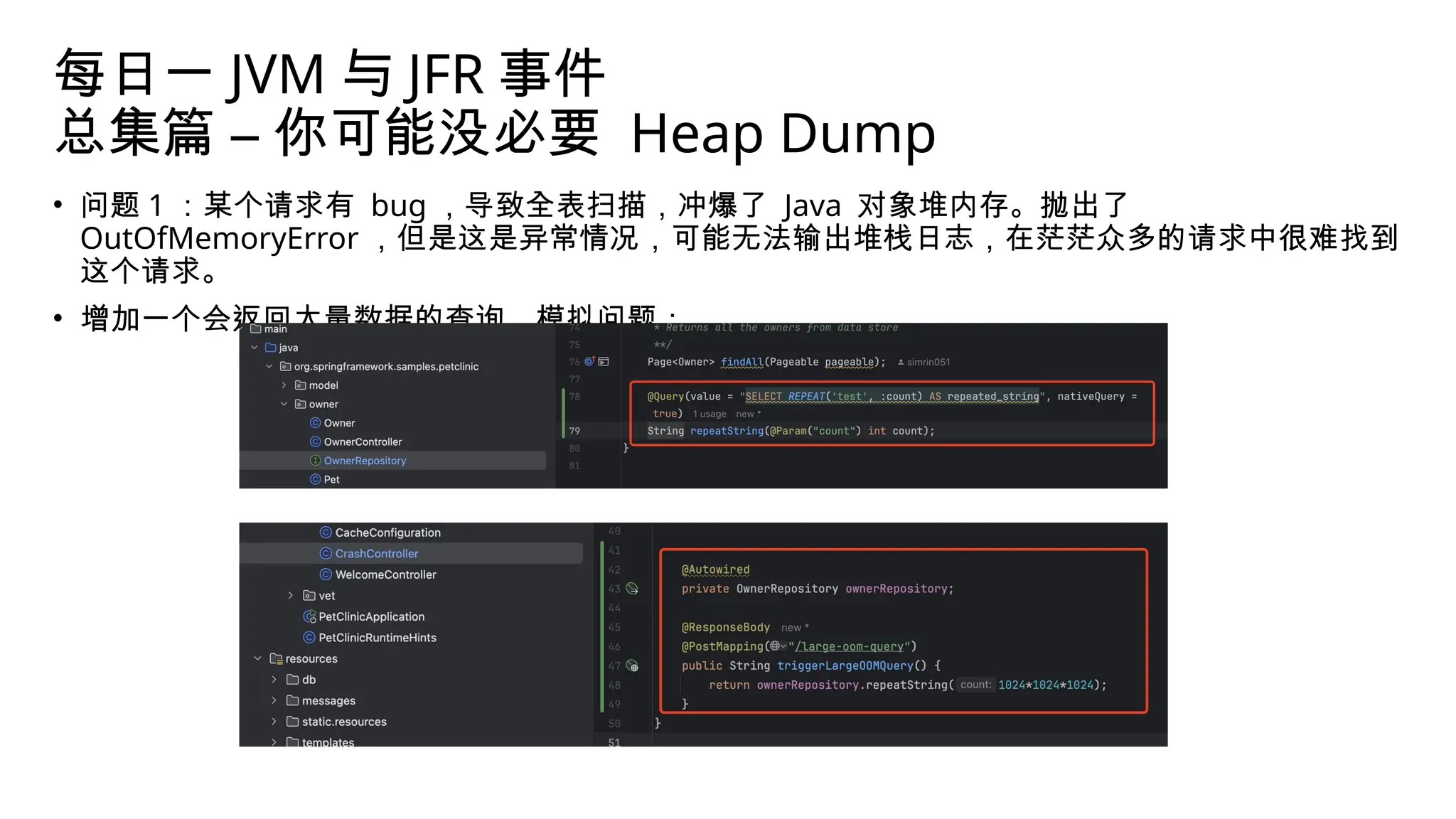

• 增加一个会返回大量数据的查询，模拟问题：

这个请求。

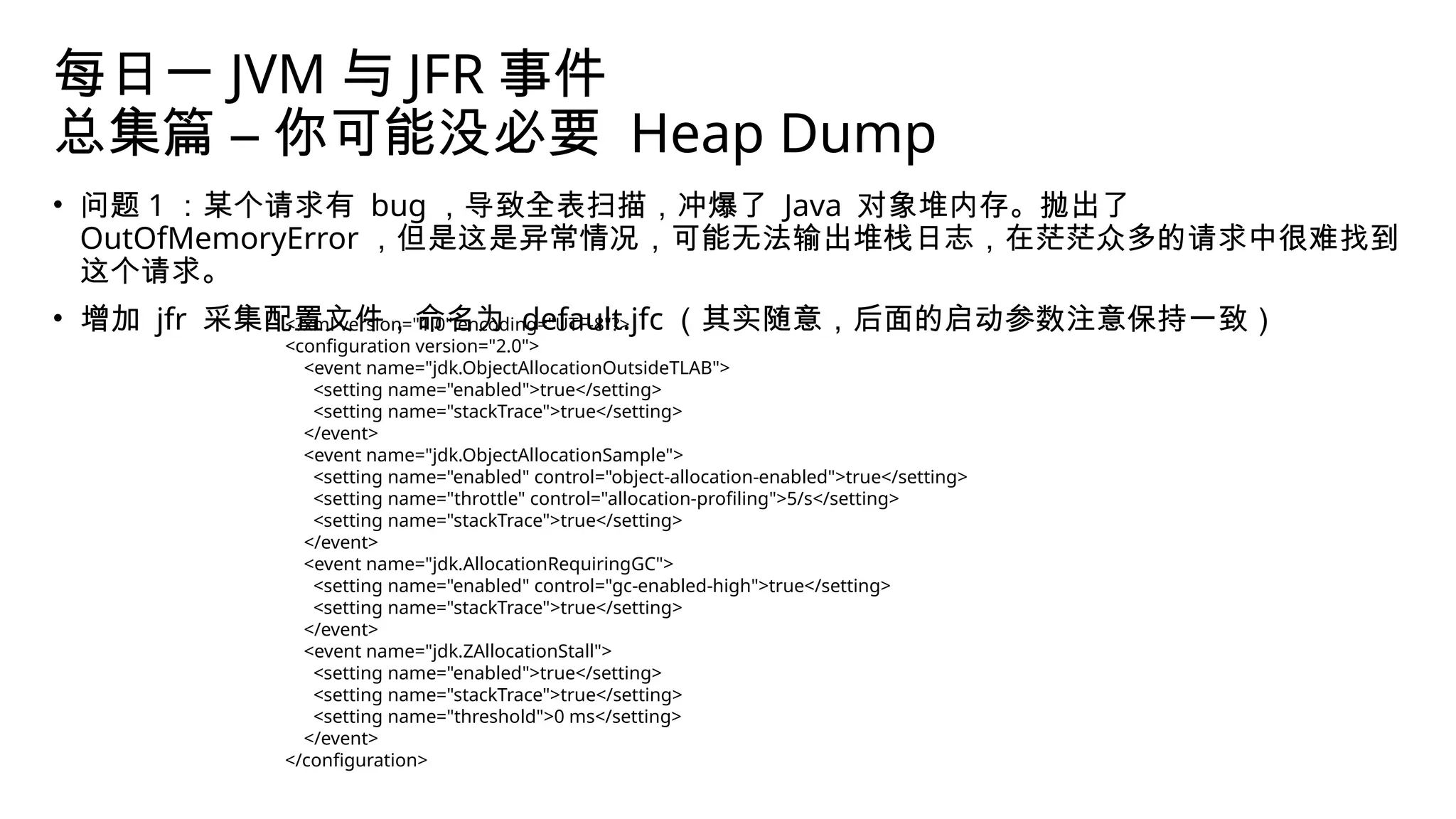

• 增加 jfr 采集配置文件，命名为 default.jfc （其实随意，后面的启动参数注意保持一致）
<?xml version="1.0" encoding="UTF-8"?>
<configuration version="2.0">
<event name="jdk.ObjectAllocationOutsideTLAB">
<setting name="enabled">true</setting>
<setting name="stackTrace">true</setting>
</event>
<event name="jdk.ObjectAllocationSample">
<setting name="enabled" control="object-allocation-enabled">true</setting>
<setting name="throttle" control="allocation-profiling">5/s</setting>
</event>
<event name="jdk.AllocationRequiringGC">
<setting name="enabled" control="gc-enabled-high">true</setting>
</event>
<event name="jdk.ZAllocationStall">
<setting name="enabled">true</setting>
<setting name="threshold">0 ms</setting>
</event>
</configuration>

这个请求。

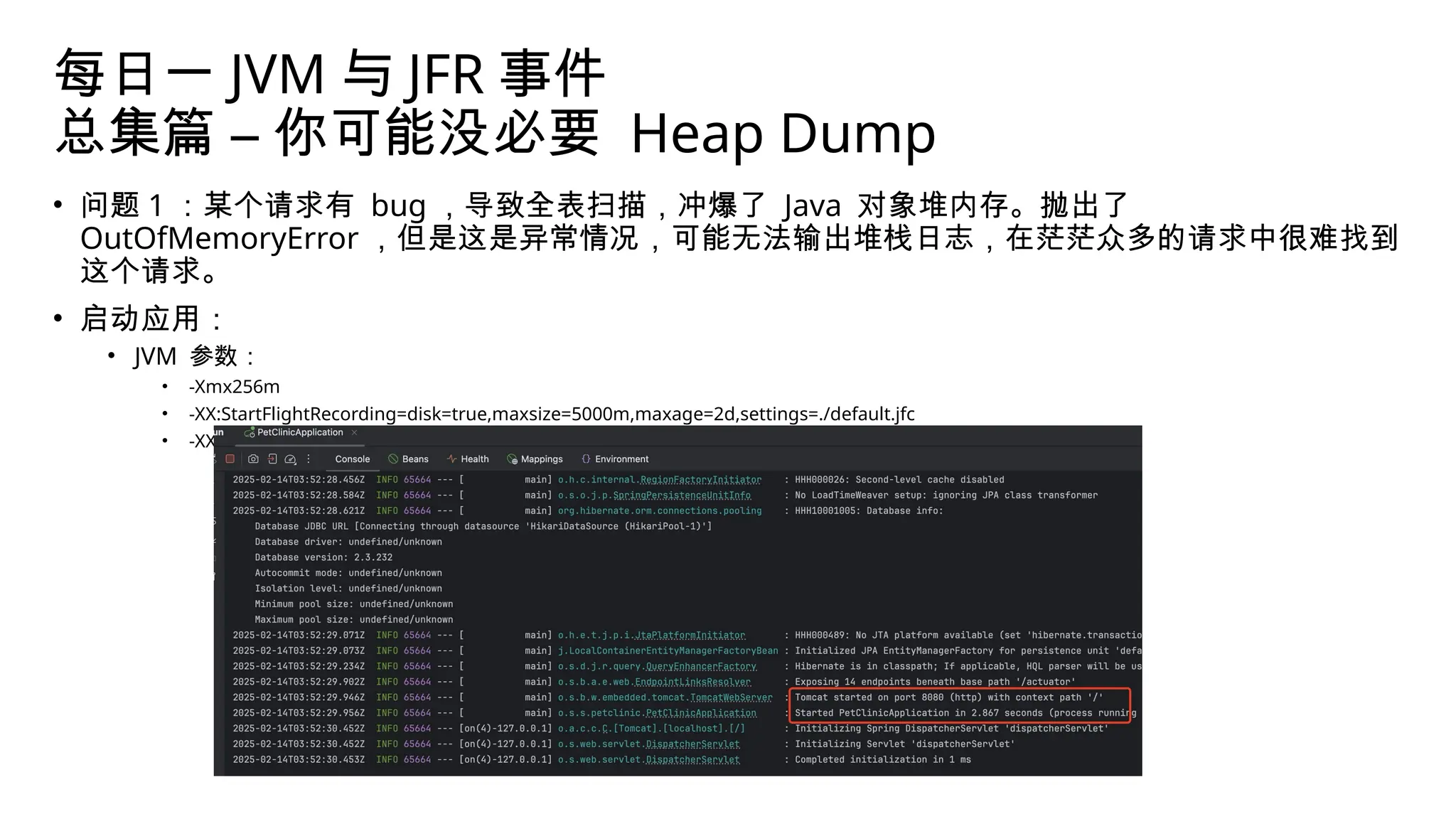

• 启动应用：
• JVM 参数：
• -Xmx256m
• -XX:StartFlightRecording=disk=true,maxsize=5000m,maxage=2d,settings=./default.jfc
• -XX:FlightRecorderOptions=maxchunksize=128m,repository=./,stackdepth=256

这个请求。

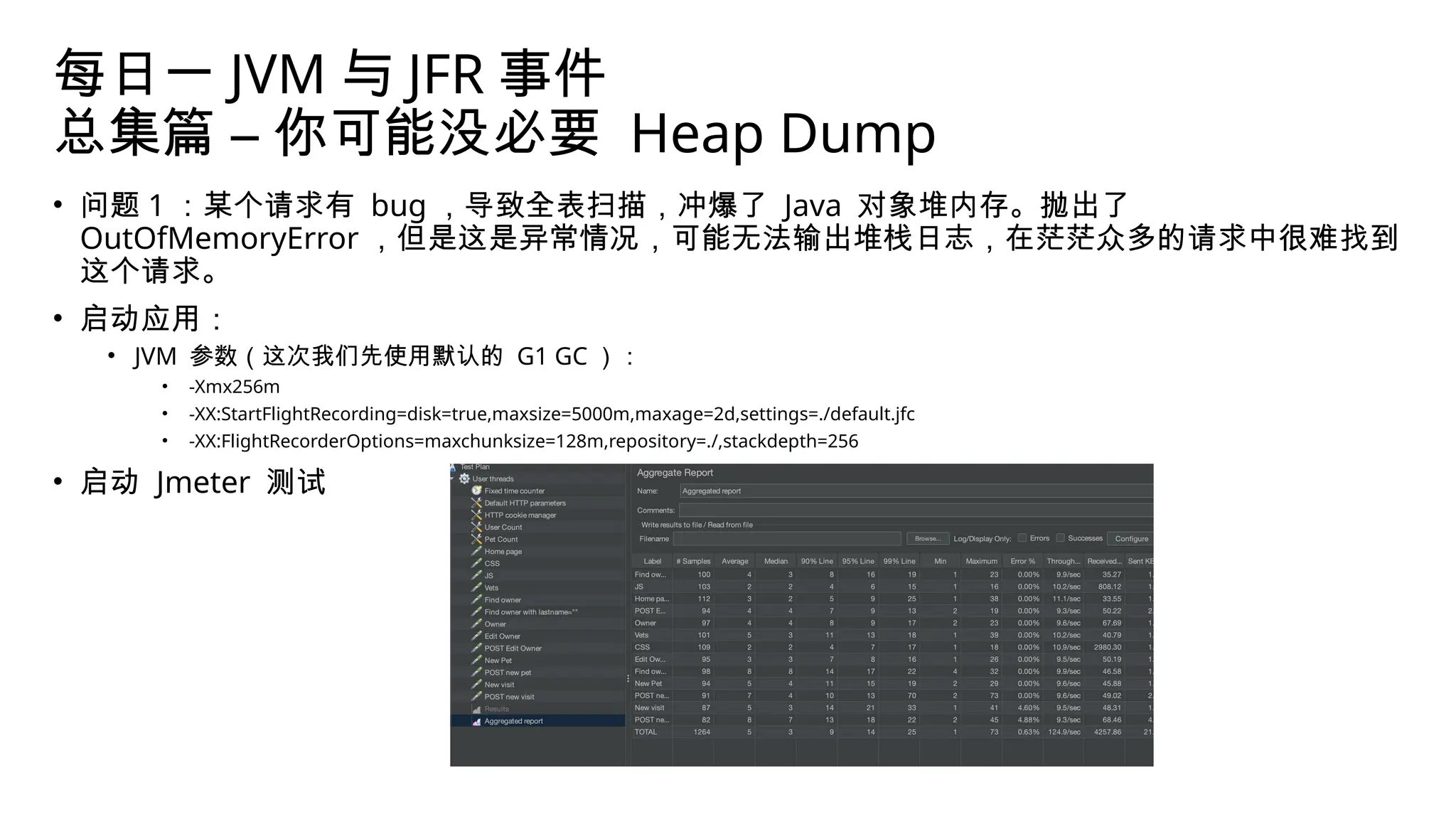

• 启动应用：
• JVM 参数（这次我们先使用默认的 G1 GC ）：
• -Xmx256m
• 启动 Jmeter 测试

这个请求。

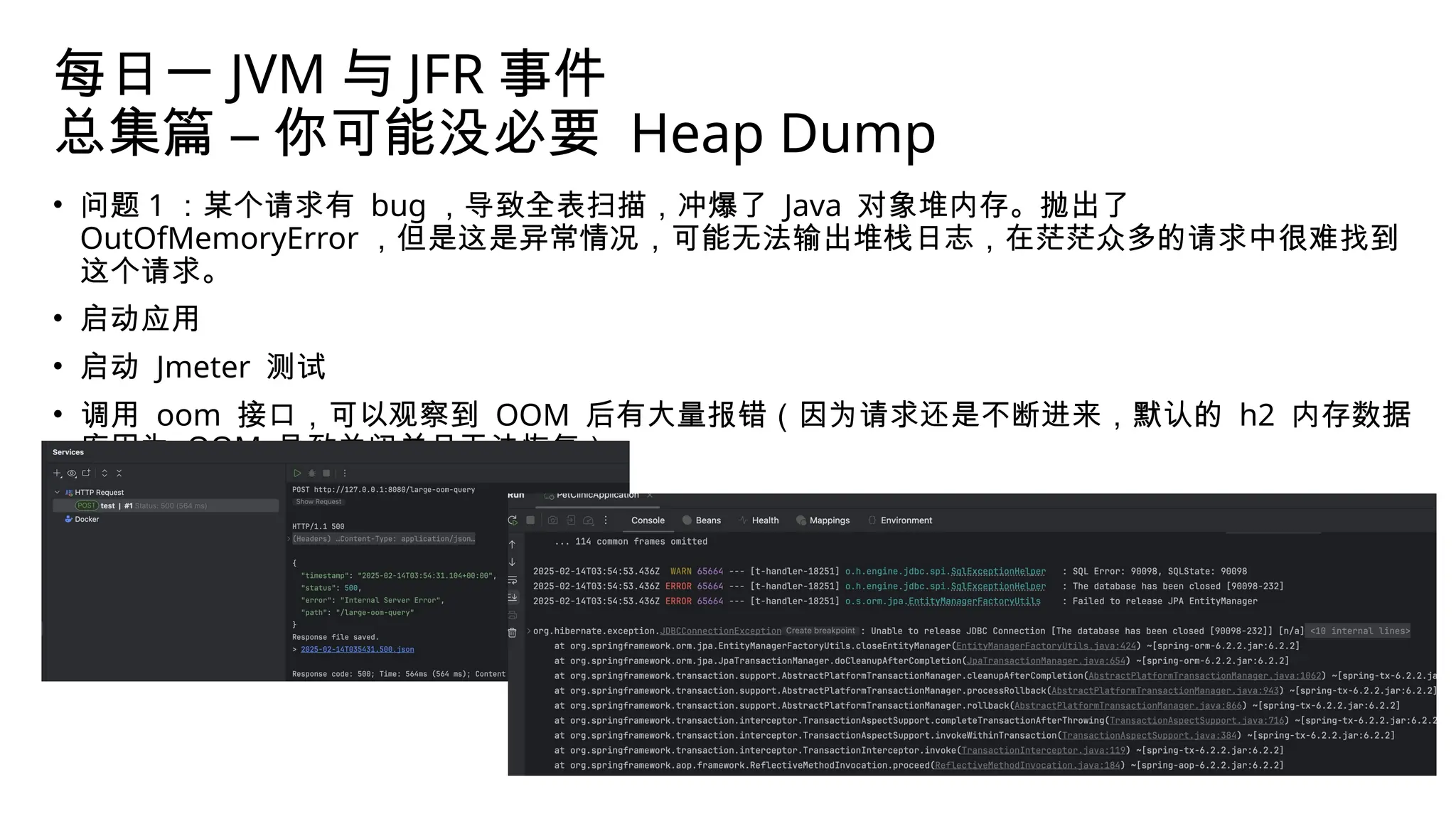

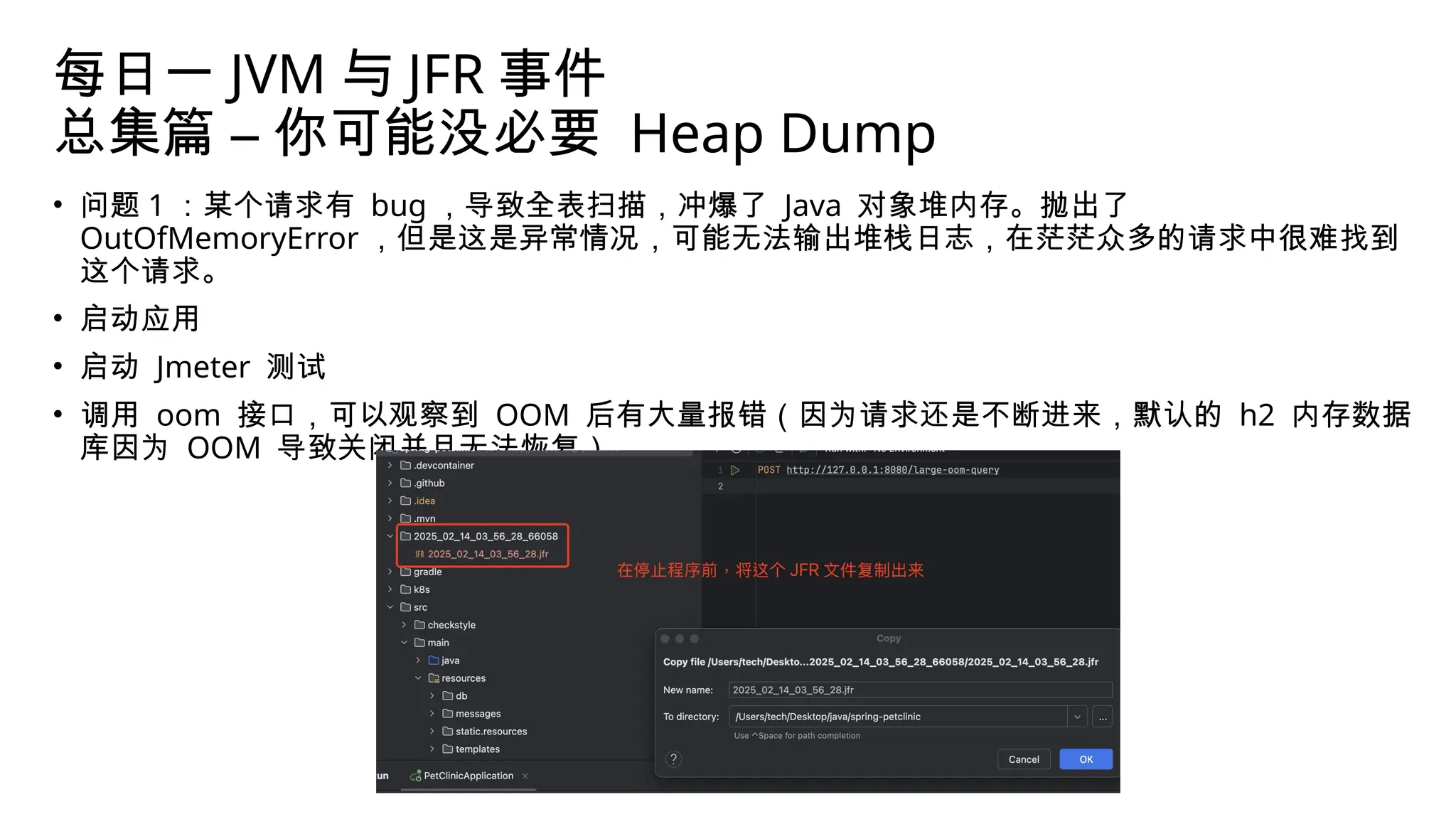

• 启动应用
• 启动 Jmeter 测试
• 调用 oom 接口，可以观察到 OOM 后有大量报错（因为请求还是不断进来，默认的 h2 内存数据
库因为 OOM 导致关闭并且无法恢复）

这个请求。

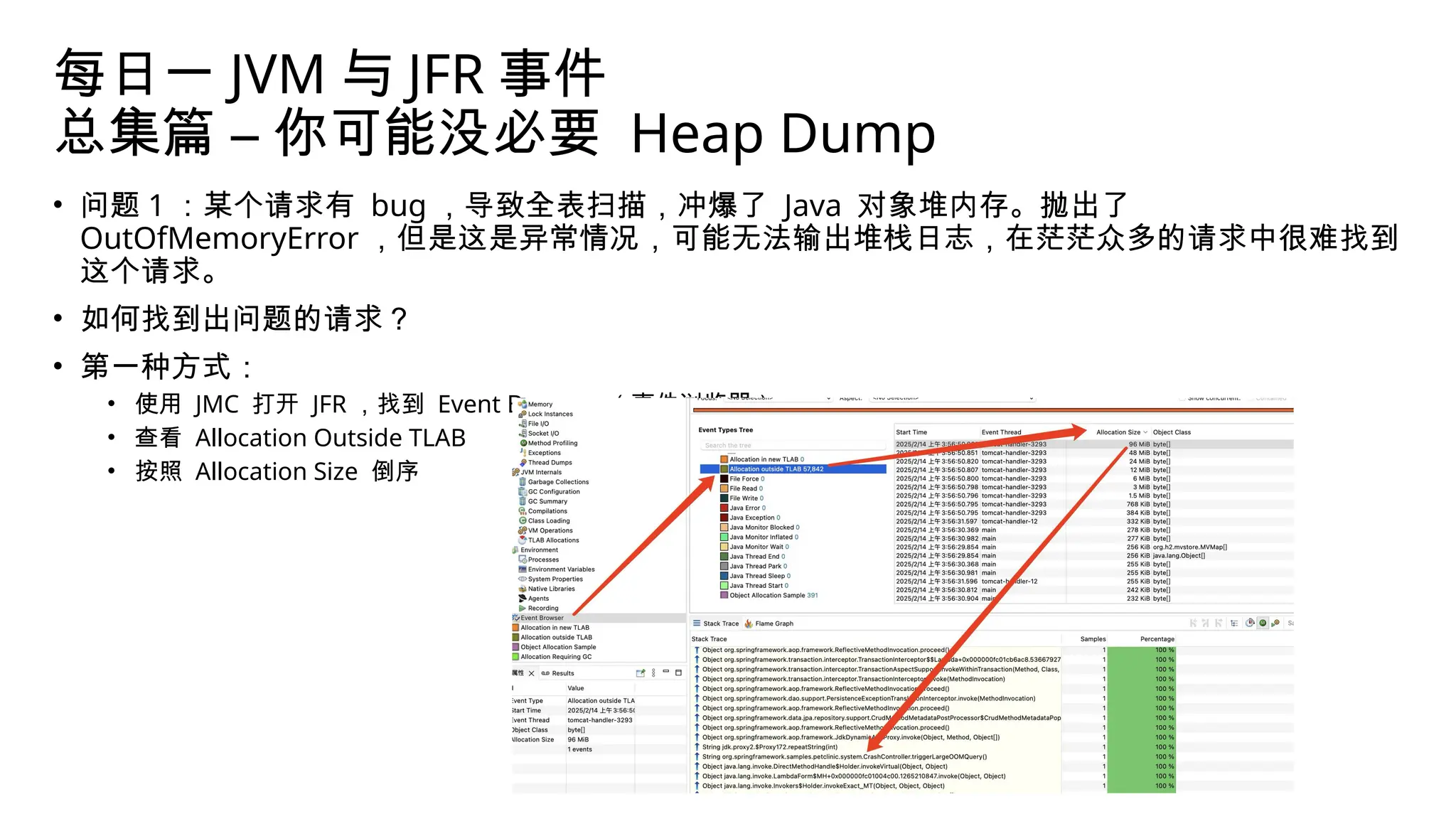

• 如何找到出问题的请求？
• 第一种方式：
• 使用 JMC 打开 JFR ，找到 Event Browser （事件浏览器）
• 查看 Allocation Outside TLAB
• 按照 Allocation Size 倒序

这个请求。

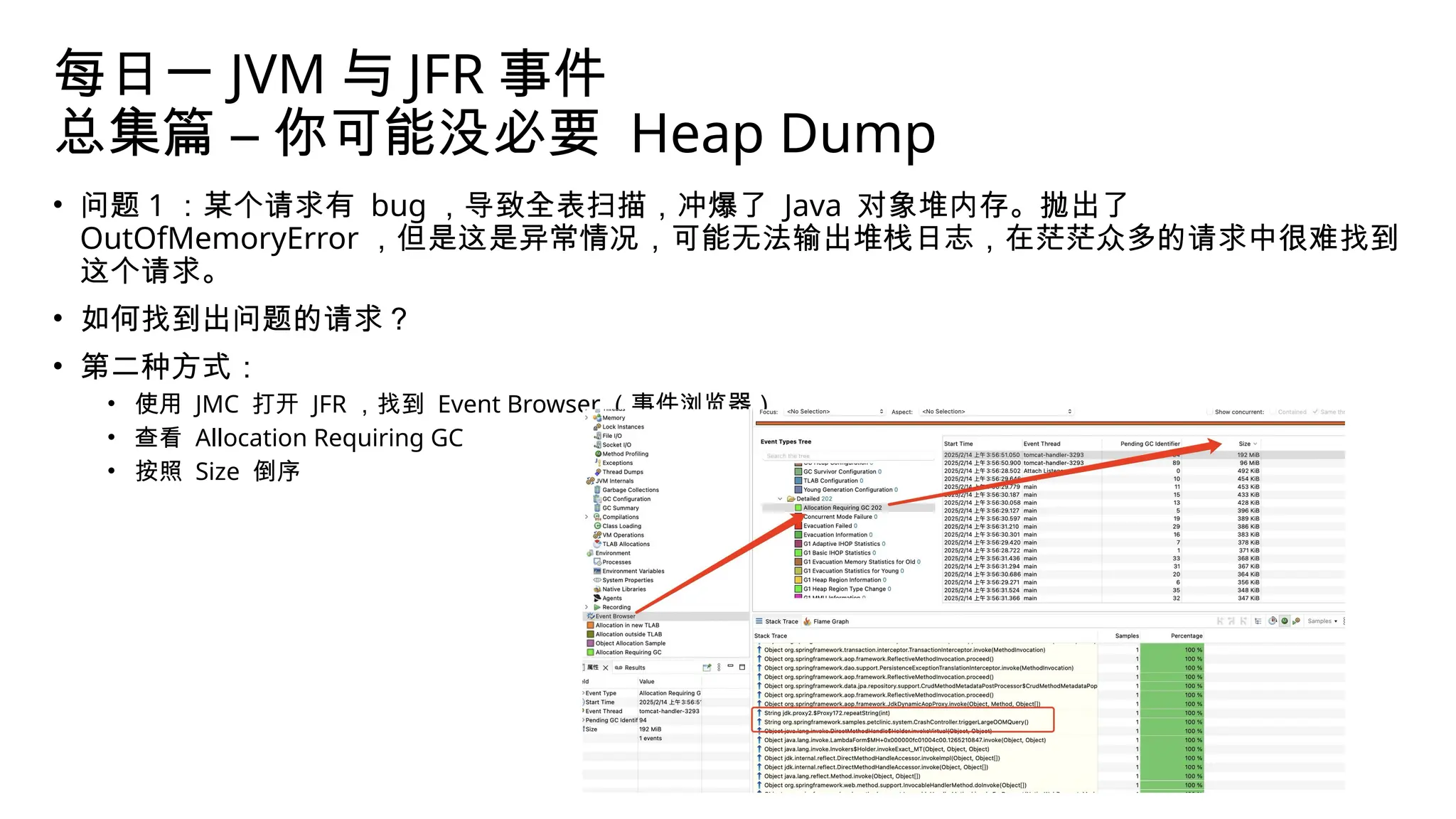

• 如何找到出问题的请求？
• 第二种方式：
• 使用 JMC 打开 JFR ，找到 Event Browser （事件浏览器）
• 查看 Allocation Requiring GC
• 按照 Size 倒序

这个请求。

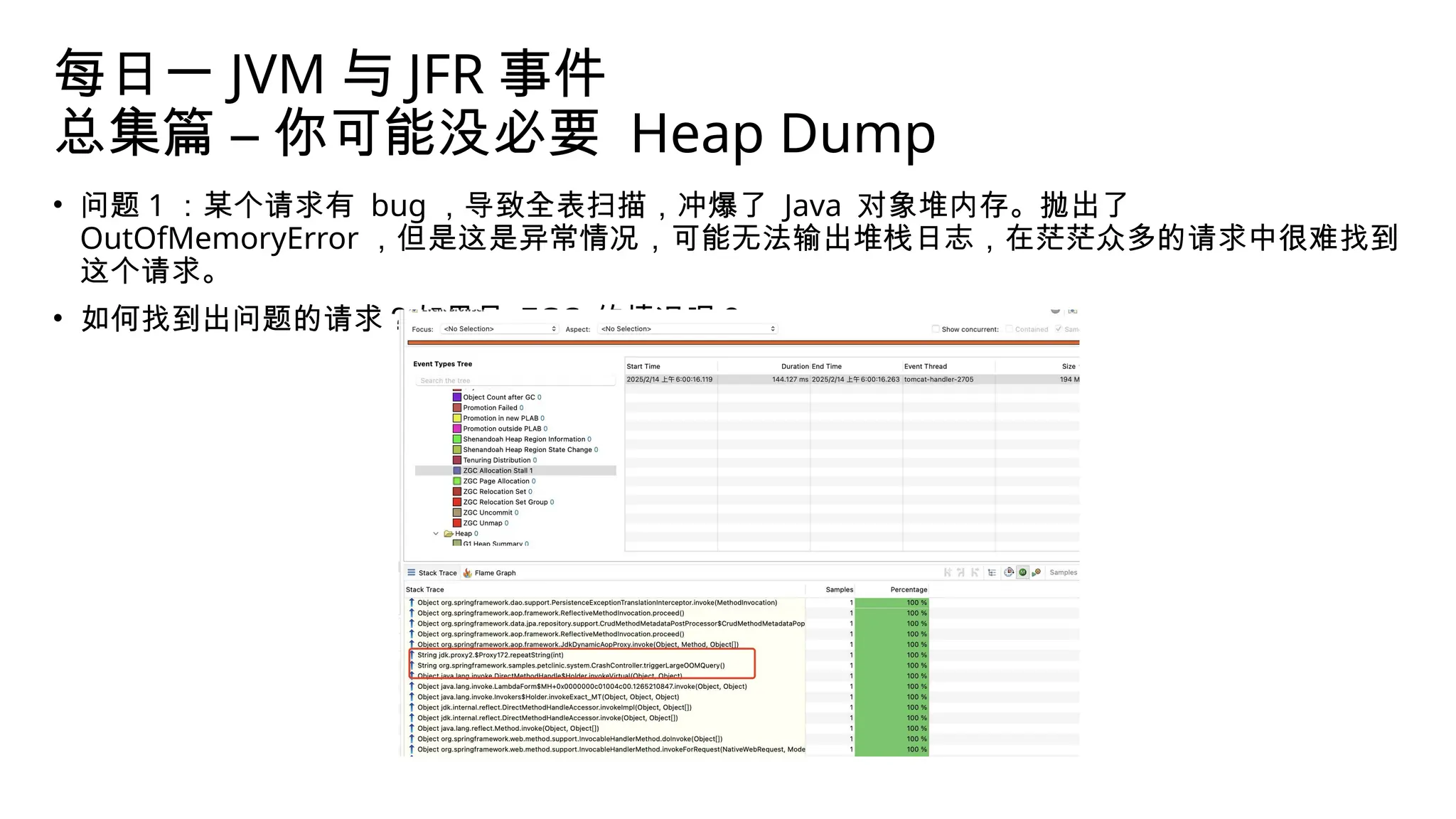

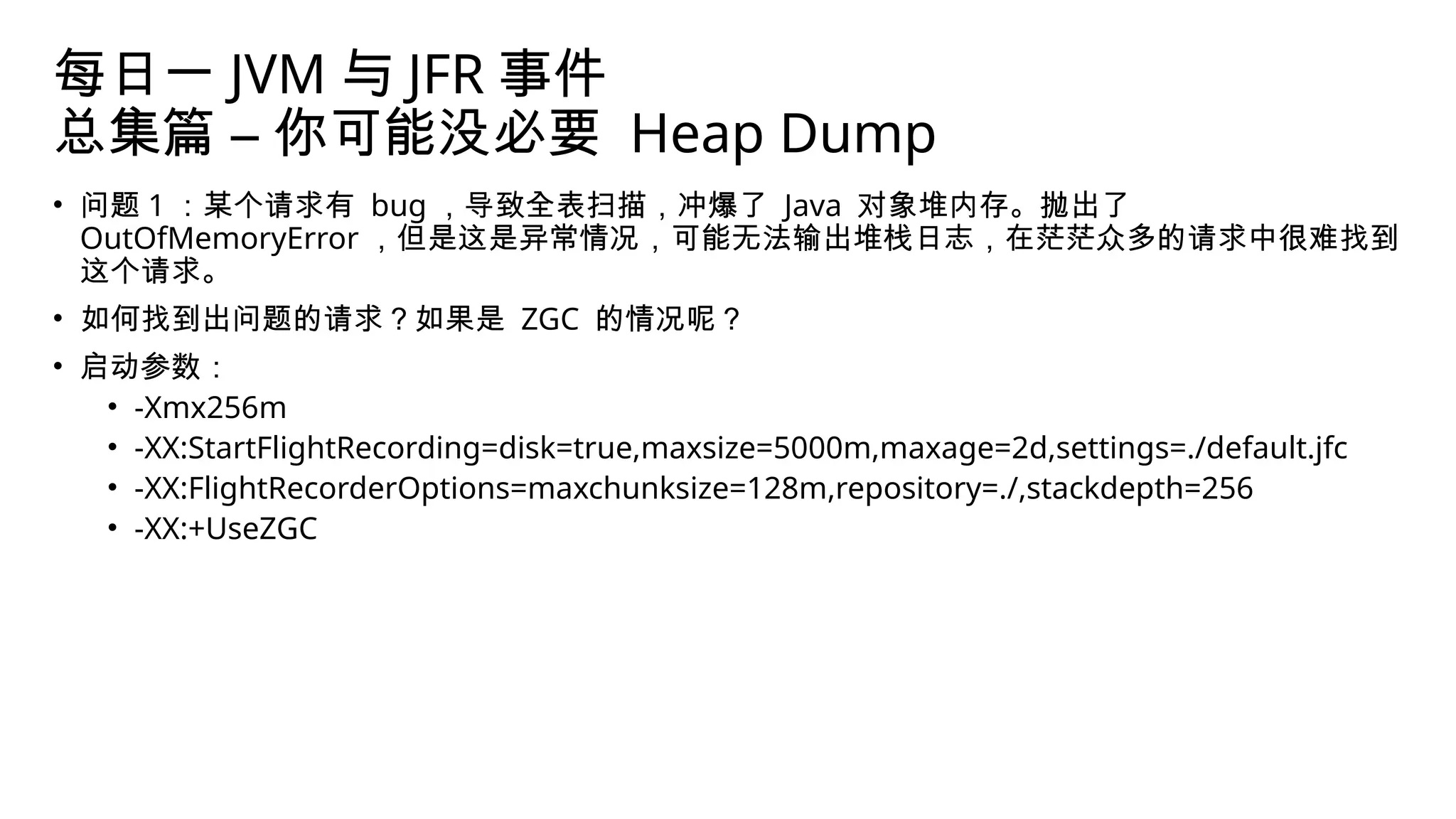

• 如何找到出问题的请求？如果是 ZGC 的情况呢？
• 启动参数：
• -Xmx256m
• -XX:+UseZGC

这个请求。
• 如何找到出问题的请求？如果是 ZGC 的情况呢？

• 问题 2 ：用户累计订单量随着你的系统成熟越来越多，大历史订单量的用户越来越多。之前的代码有
bug ，用户订单列表实际是拉取每个用户的所有订单内存分页。可能两个大历史订单量的用户同时查
询的时候就会抛出 OutOfMemoryError ，就算不抛出也会频繁 GC 影响性能。

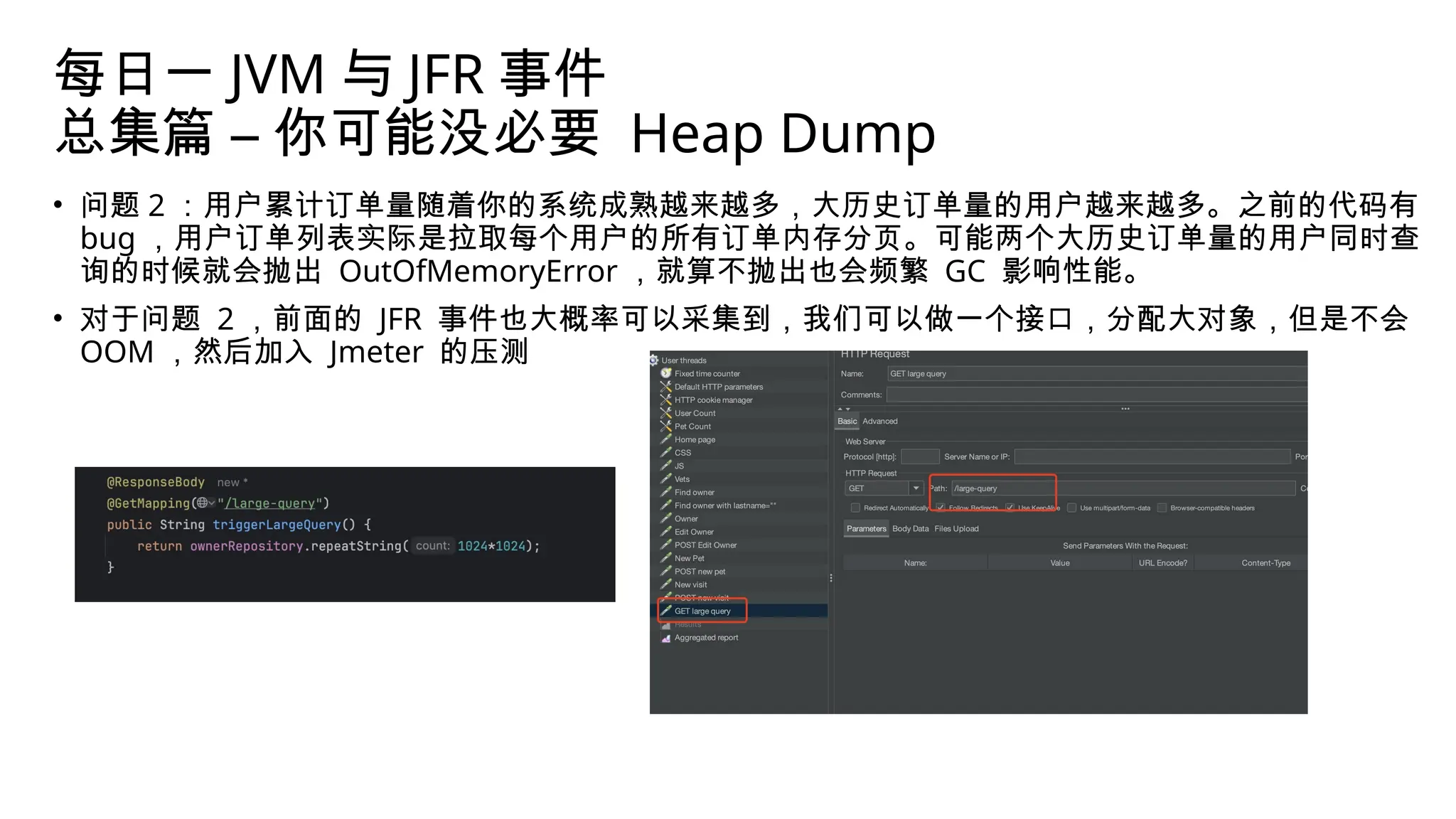

• 对于问题 2 ，前面的 JFR 事件也大概率可以采集到，我们可以做一个接口，分配大对象，但是不会
OOM ，然后加入 Jmeter 的压测

• 问题 2 ：用户累计订单量随着你的系统成熟越来越多，大历史订单量的用户越来越多。之前的代码有
bug ，用户订单列表实际是拉取每个用户的所有订单内存分页。可能两个大历史订单量的用户同时查
询的时候就会抛出 OutOfMemoryError ，就算不抛出也会频繁 GC 影响性能。

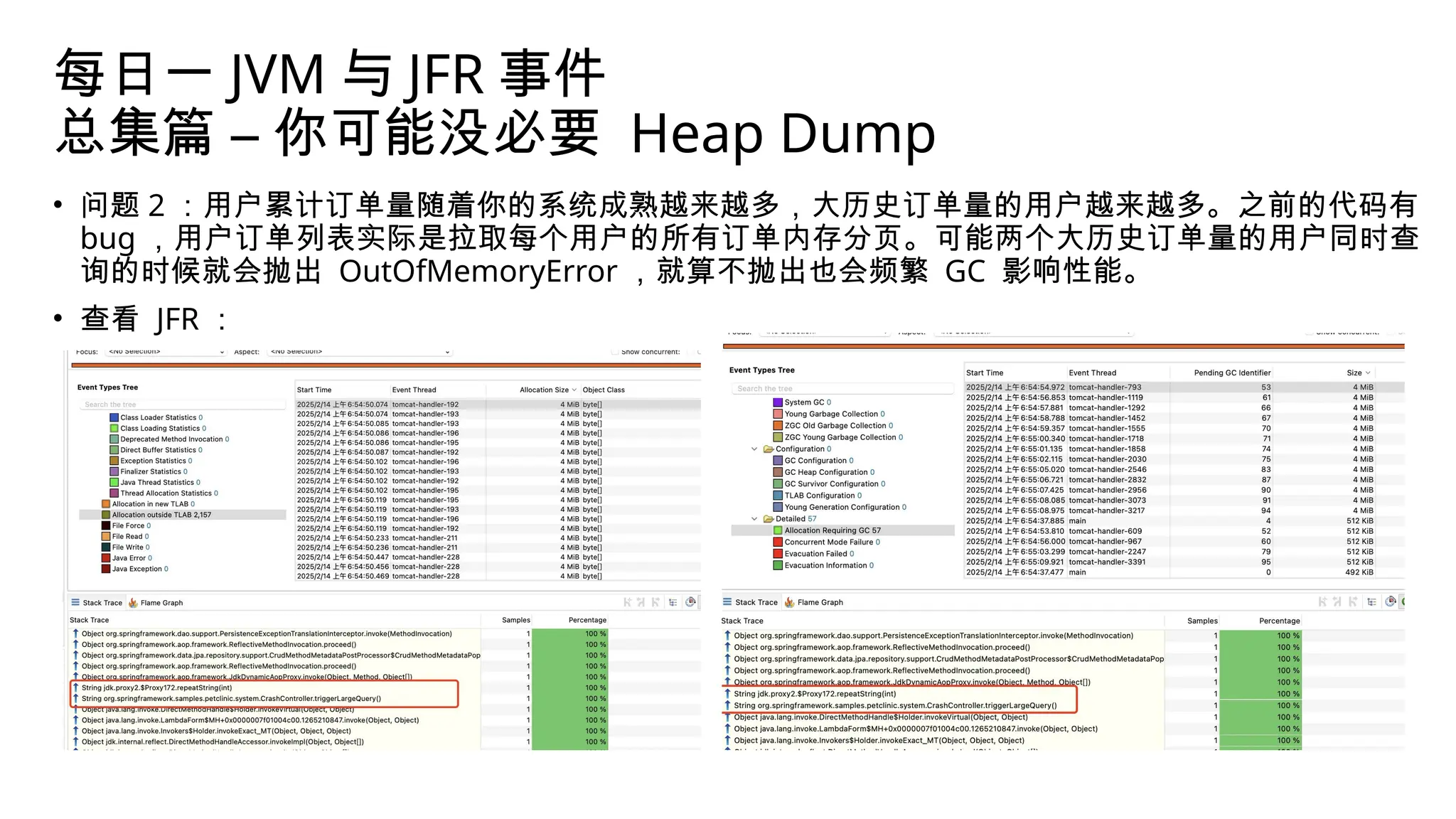

• 查看 JFR ：

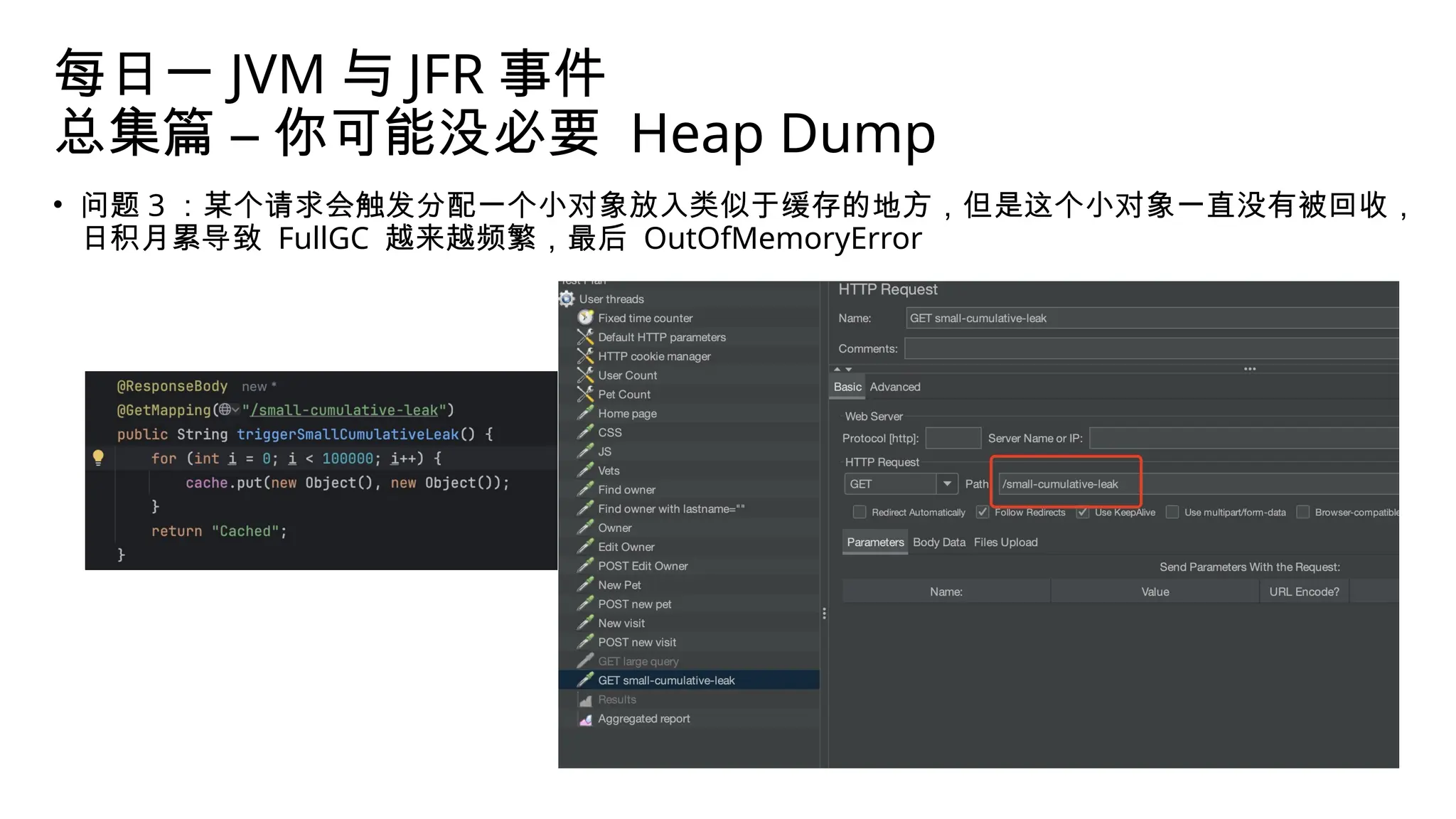

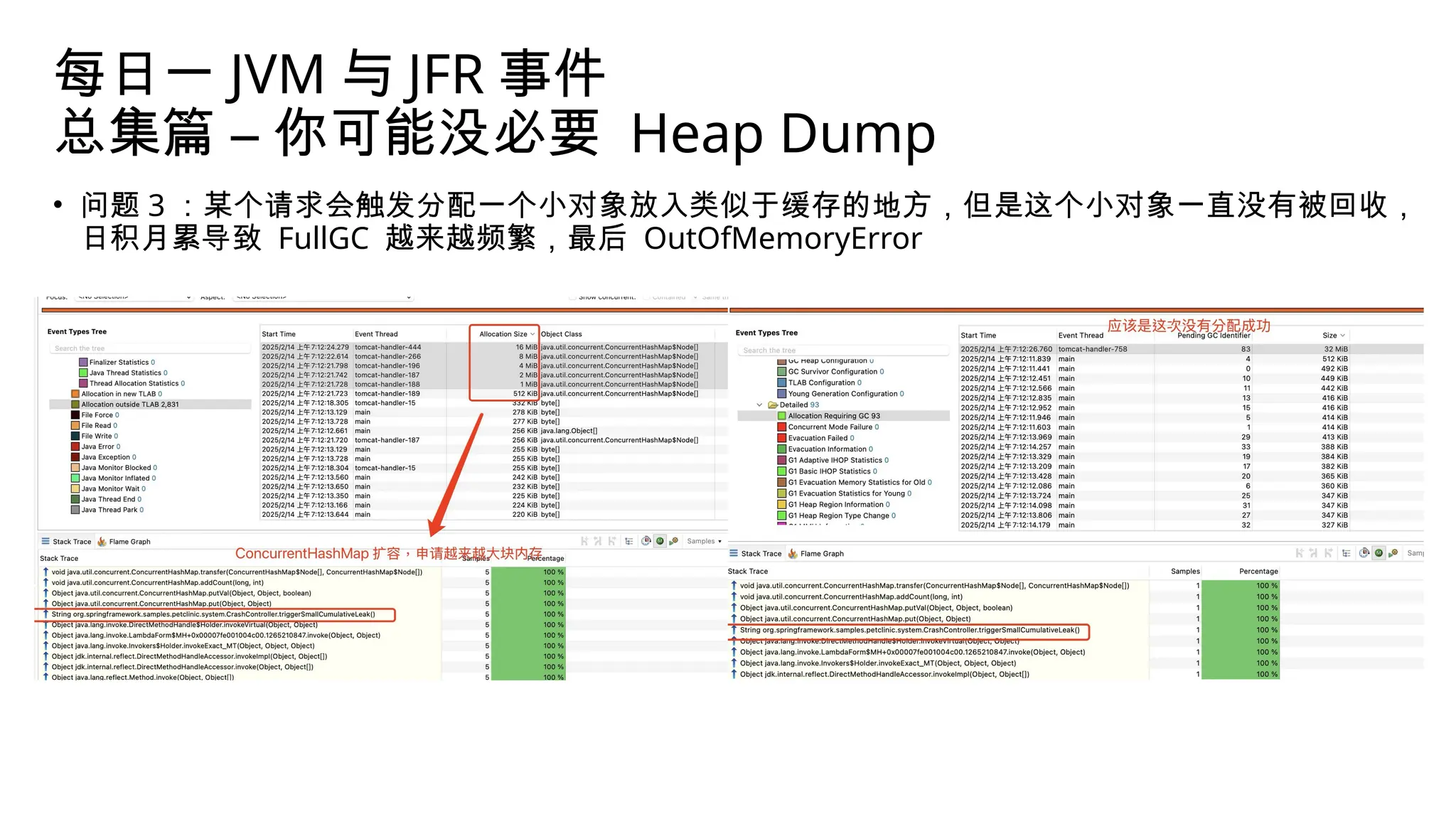

• 问题 3 ：某个请求会触发分配一个小对象放入类似于缓存的地方，但是这个小对象一直没有被回收，
日积月累导致 FullGC 越来越频繁，最后 OutOfMemoryError

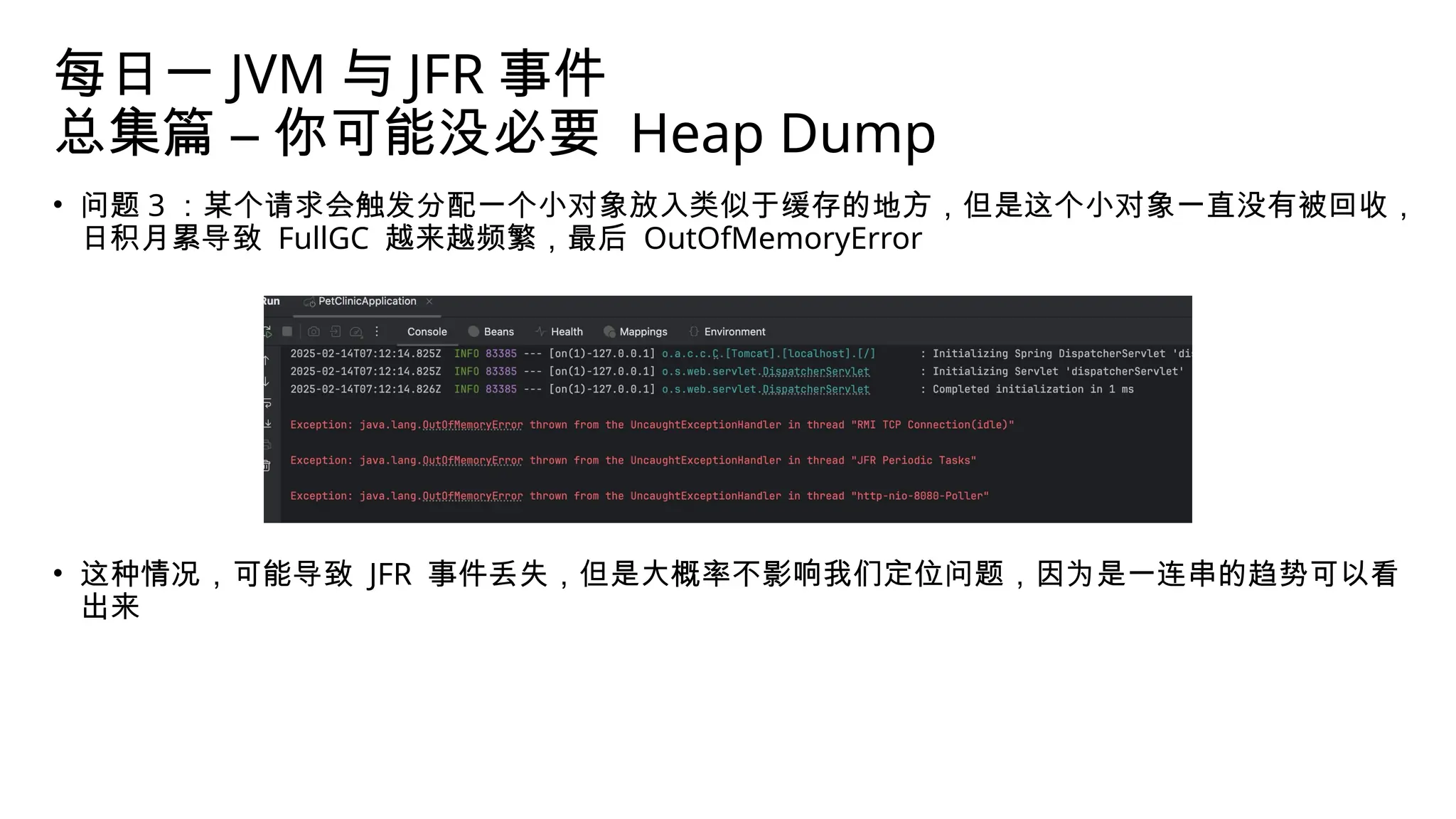

• 问题 3 ：某个请求会触发分配一个小对象放入类似于缓存的地方，但是这个小对象一直没有被回收，
日积月累导致 FullGC 越来越频繁，最后 OutOfMemoryError
• 这种情况，可能导致 JFR 事件丢失，但是大概率不影响我们定位问题，因为是一连串的趋势可以看
出来

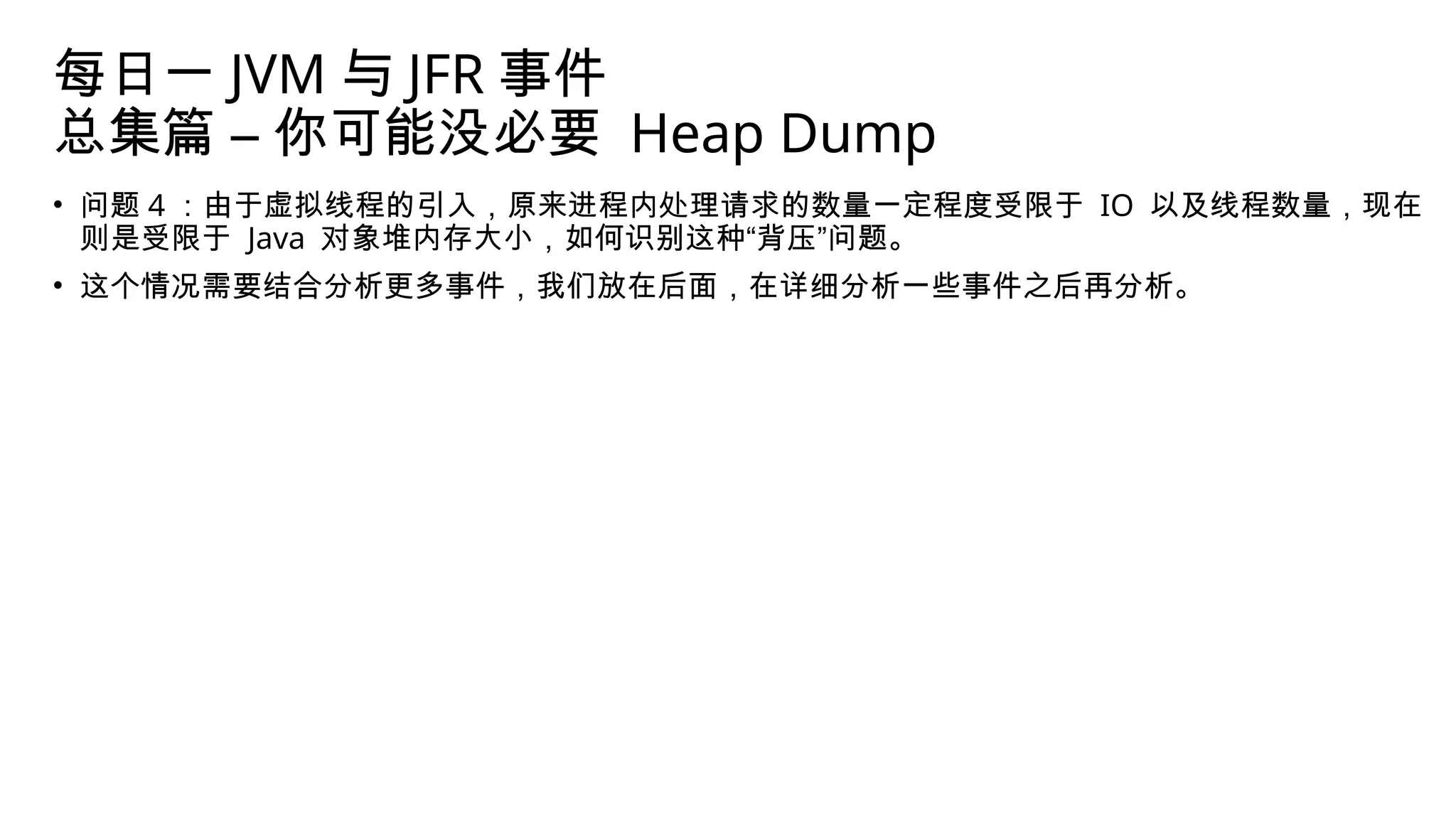

• 问题 4 ：由于虚拟线程的引入，原来进程内处理请求的数量一定程度受限于 IO 以及线程数量，现在
则是受限于 Java 对象堆内存大小，如何识别这种“背压”问题。
• 这个情况需要结合分析更多事件，我们放在后面，在详细分析一些事件之后再分析。

• 为什么抛出 OutOfMemoryError 的微服务最好下线重启？
• 因为包括 JDK 的源码在内，都没有在每一个分配内存的代码的地方考虑会出现 OutOfMemoryError ，这样会导致代码
状态不一致，例如 hashmap 的 rehash ，如果里面某行抛出 OutOfMemoryError ，前面更新的状态就不对了。
• 还有其他很多库，就不用说了，都很少有 catch Throwable 的，大部分是 catch Exception 的。并且，在每一个分配内
存的代码的地方考虑会出现 OutOfMemoryError 也是不现实的，所以为了防止 OutOfMemoryError 带来意想不到的
一致性问题，还是下线重启比较好。
• 如何实现抛出 OutOfMemoryError 的微服务下线重启？
• 一般通过 -XX:OnOutOfMemoryError="/path/to/script.sh" 指定脚本，脚本执行：
• 微服务的下线
• 微服务的重启
• 针对 spring boot ，可以考虑开启允许本地访问 /actuator/shutdown 来关闭微服务（有群友反应抛出
OutOfMemoryError 的时候调用这个会卡死，这是因为前面说的原因，你可能开启了
HeapDumpOnOutOfMemoryError 导致的️
）， k8s 会自动拉起一个新的。
