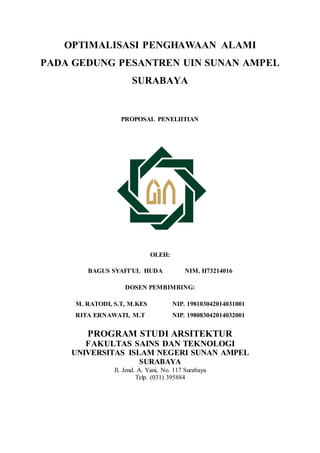

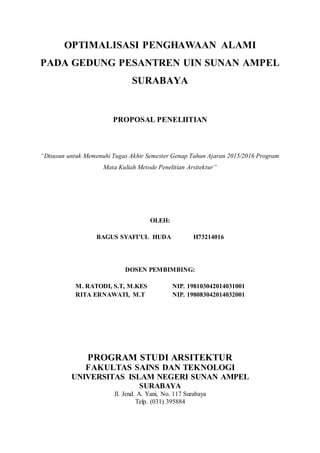

OPTIMALISASI PENGHAWAAN ALAMI PADA GEDUNG PESANTREN UIN SUNAN AMPEL SURABAYA PROPOSAL PENELIITIAN OLEH: BAGUS SYAFI’UL HUDA NIM. H73214016 DOSEN PEMBIMBING: M. RATODI, S.T, M.KES NIP. 198103042014031001 RITA ERNAWATI, M.T NIP. 198083042014032001 PROGRAM STUDI ARSITEKTUR FAKULTAS SAINS DAN TEKNOLOGI UNIVERSITAS ISLAM NEGERI SUNAN AMPEL SURABAYA Jl. Jend. A. Yani, No. 117 Surabaya Telp. (031) 395884
OPTIMALISASI PENGHAWAAN ALAMI PADA GEDUNG PESANTREN UIN SUNAN AMPEL SURABAYA PROPOSAL PENELIITIAN “Disusun untuk Memenuhi Tugas Akhir Semester Genap Tahun Ajaran 2015/2016 Program Mata Kuliah Metode Penelitian Arsitektur” OLEH: BAGUS SYAFI’UL HUDA H73214016 DOSEN PEMBIMBING: M. RATODI, S.T, M.KES NIP. 198103042014031001 RITA ERNAWATI, M.T NIP. 198083042014032001 PROGRAM STUDI ARSITEKTUR FAKULTAS SAINS DAN TEKNOLOGI UNIVERSITAS ISLAM NEGERI SUNAN AMPEL SURABAYA Jl. Jend. A. Yani, No. 117 Surabaya Telp. (031) 395884

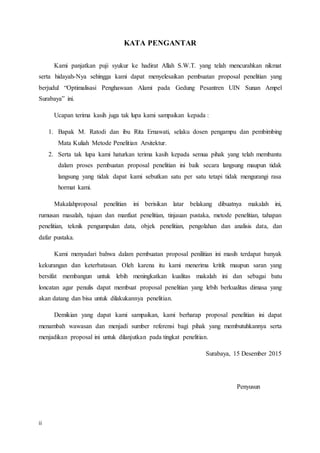

ii KATA PENGANTAR Kami panjatkan puji syukur ke hadirat Allah S.W.T. yang telah mencurahkan nikmat serta hidayah-Nya sehingga kami dapat menyelesaikan pembuatan proposal penelitian yang berjudul “Optimalisasi Penghawaan Alami pada Gedung Pesantren UIN Sunan Ampel Surabaya” ini. Ucapan terima kasih juga tak lupa kami sampaikan kepada : 1. Bapak M. Ratodi dan ibu Rita Ernawati, selaku dosen pengampu dan pembimbing Mata Kuliah Metode Penelitian Arsitektur. 2. Serta tak lupa kami haturkan terima kasih kepada semua pihak yang telah membantu dalam proses pembuatan proposal penelitian ini baik secara langsung maupun tidak langsung yang tidak dapat kami sebutkan satu per satu tetapi tidak mengurangi rasa hormat kami. Makalahproposal penelitian ini berisikan latar belakang dibuatnya makalah ini, rumusan masalah, tujuan dan manfaat penelitian, tinjauan pustaka, metode penelitian, tahapan penelitian, teknik pengumpulan data, objek penelitian, pengolahan dan analisis data, dan dafar pustaka. Kami menyadari bahwa dalam pembuatan proposal penilitian ini masih terdapat banyak kekurangan dan keterbatasan. Oleh karena itu kami menerima kritik maupun saran yang bersifat membangun untuk lebih meningkatkan kualitas makalah ini dan sebagai batu loncatan agar penulis dapat membuat proposal penelitian yang lebih berkualitas dimasa yang akan datang dan bisa untuk dilakukannya penelitian. Demikian yang dapat kami sampaikan, kami berharap proposal penelitian ini dapat menambah wawasan dan menjadi sumber referensi bagi pihak yang membutuhkannya serta menjadikan proposal ini untuk dilanjutkan pada tingkat penelitian. Surabaya, 15 Desember 2015 Penyusun

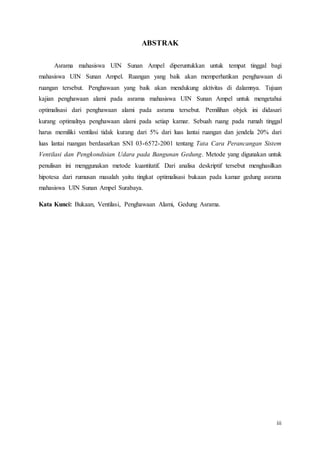

iii ABSTRAK Asrama mahasiswa UIN Sunan Ampel diperuntukkan untuk tempat tinggal bagi mahasiswa UIN Sunan Ampel. Ruangan yang baik akan memperhatikan penghawaan di ruangan tersebut. Penghawaan yang baik akan mendukung aktivitas di dalamnya. Tujuan kajian penghawaan alami pada asrama mahasiswa UIN Sunan Ampel untuk mengetahui optimalisasi dari penghawaan alami pada asrama tersebut. Pemilihan objek ini didasari kurang optimalnya penghawaan alami pada setiap kamar. Sebuah ruang pada rumah tinggal harus memiliki ventilasi tidak kurang dari 5% dari luas lantai ruangan dan jendela 20% dari luas lantai ruangan berdasarkan SNI 03-6572-2001 tentang Tata Cara Perancangan Sistem Ventilasi dan Pengkondisian Udara pada Bangunan Gedung. Metode yang digunakan untuk penulisan ini menggunakan metode kuantitatif. Dari analisa deskriptif tersebut menghasilkan hipotesa dari rumusan masalah yaitu tingkat optimalisasi bukaan pada kamar gedung asrama mahasiswa UIN Sunan Ampel Surabaya. Kata Kunci: Bukaan, Ventilasi, Penghawaan Alami, Gedung Asrama.

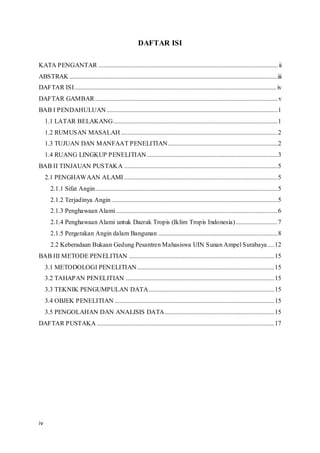

iv DAFTAR ISI KATA PENGANTAR ............................................................................................................... ii ABSTRAK .................................................................................................................................iii DAFTAR ISI............................................................................................................................. iv DAFTAR GAMBAR .................................................................................................................v BAB I PENDAHULUAN..........................................................................................................1 1.1 LATAR BELAKANG......................................................................................................1 1.2 RUMUSAN MASALAH .................................................................................................2 1.3 TUJUAN DAN MANFAAT PENELITIAN....................................................................2 1.4 RUANG LINGKUP PENELITIAN.................................................................................3 BAB II TINJAUAN PUSTAKA ...............................................................................................5 2.1 PENGHAWAAN ALAMI ...............................................................................................5 2.1.1 Sifat Angin.................................................................................................................5 2.1.2 Terjadinya Angin.......................................................................................................5 2.1.3 Penghawaan Alami ....................................................................................................6 2.1.4 Penghawaan Alami untuk Daerak Tropis (Iklim Tropis Indonesia)..........................7 2.1.5 Pergerakan Angin dalam Bangunan ..........................................................................8 2.2 Keberadaan Bukaan Gedung Pesantren Mahasiswa UIN Sunan Ampel Surabaya ....12 BAB III METODE PENELITIAN ..........................................................................................15 3.1 METODOLOGI PENELITIAN.....................................................................................15 3.2 TAHAPAN PENELITIAN ............................................................................................15 3.3 TEKNIK PENGUMPULAN DATA..............................................................................15 3.4 OBJEK PENELITIAN ...................................................................................................15 3.5 PENGOLAHAN DAN ANALISIS DATA....................................................................15 DAFTAR PUSTAKA ..............................................................................................................17

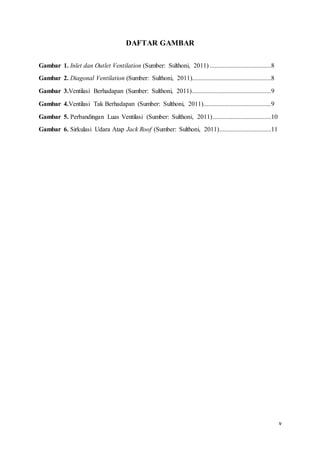

v DAFTAR GAMBAR Gambar 1. Inlet dan Outlet Ventilation (Sumber: Sulthoni, 2011) ......................................8 Gambar 2. Diagonal Ventilation (Sumber: Sulthoni, 2011).................................................8 Gambar 3.Ventilasi Berhadapan (Sumber: Sulthoni, 2011).................................................9 Gambar 4.Ventilasi Tak Berhadapan (Sumber: Sulthoni, 2011)..........................................9 Gambar 5. Perbandingan Luas Ventilasi (Sumber: Sulthoni, 2011)....................................10 Gambar 6. Sirkulasi Udara Atap Jack Roof (Sumber: Sulthoni, 2011)................................11
1 BAB I PENDAHULUAN 1.1 LATAR BELAKANG Karya Arsitektur adalah hasil upaya manusia menciptakan lingkungan yang utuh untuk menampung kebutuhan manusia bertempat tinggal berusaha atau bersosial budaya (Budiharjo, 1997). Salah satu karya arsitektur adalah berupa rumah tinggal yang berfungsi sebagai tempat tinggal/hunian dan sarana pembinaan keluarga. Merupakan salah satu kebutuhan dasar manusia, selain kebutuhan sandang, pangan, layanan kesehatan dan pendidikan. Rumah sebagai sarana “memanusiakan” manusia, pemberi ketentraman hidup dan sebagai pusat kegiatan berbudaya manusia. Memiliki rumah merupakan investasi jangka panjang (Yudohusodo dkk; 1991) Sebuah rumah tinggal memiliki nilai kenyamanan yang dihadirkan dari banyaknya maupun luasan dari bukaan atau jendela yang disebut ventilasi yang ada pada rumah tinggal tersebut. Sebuah ruang pada rumah tinggal harus memiliki ventilasi tidak kurang dari 5% dari luas lantai ruangan dan jendela 20% dari luas lantai ruangan berdasarkan SNI 03-6572-2001 tentang Tata Cara Perancangan Sistem Ventilasi dan Pengkondisian Udara pada Bangunan Gedung. Rumah tinggal dalam mencapai kenyaman bagi penghuni di dalamnya diperlukan peranan ventilasi alami untuk pergantian udara yang baik dalam ruangan sehingga penghuni dapat menghirup udara yang baik untuk kesehatan. Sehingga, sebuah bangunan harus menghadirkan luas bukaan ventilasi yang mampu mengalirkan udara kedalam bangunan, sehingga bisa memenuhi persyaratan kesehatan bagi penghuni bangunan. (Prasasto Satwiko; 2008). Apabila persyaratan tersebut tidak terpenuhi, maka dampak- dampak negatif yang mengancam kesehatan seperti sesak nafas, rasa penggap dan bau dalam ruangan yang tidak diinginkan senantiasa mengganggu hidung yang akan dialami oleh penghuninya. Suasana tidak nyaman ini kerapkali berlaku pada waktu malam atau hujan apabila penghuni menutup semua jendela dan tidak terdapat bukaan permanen pada dinding atau atap bangunan. Pada daerah beriklim tropis seperti Indonesia, kandungan kelembaban pada udara dan panas matahari yang senantiasa tinggi menyebabkan kulit kita senantiasa terasa berkeringat dan tidak nyaman. Fenomena iklim panas lembab ini hanya bisa diredakan

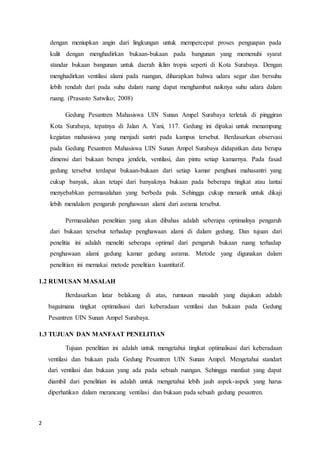

2 dengan meniupkan angin dari lingkungan untuk mempercepat proses penguapan pada kulit dengan menghadirkan bukaan-bukaan pada bangunan yang memenuhi syarat standar bukaan bangunan untuk daerah iklim tropis seperti di Kota Surabaya. Dengan menghadirkan ventilasi alami pada ruangan, diharapkan bahwa udara segar dan bersuhu lebih rendah dari pada suhu dalam ruang dapat menghambat naiknya suhu udara dalam ruang. (Prasasto Satwiko; 2008) Gedung Pesantren Mahasiswa UIN Sunan Ampel Surabaya terletak di pinggiran Kota Surabaya, tepatnya di Jalan A. Yani, 117. Gedung ini dipakai untuk menampung kegiatan mahasiswa yang menjadi santri pada kampus tersebut. Berdasarkan observasi pada Gedung Pesantren Mahasiswa UIN Sunan Ampel Surabaya didapatkan data berupa dimensi dari bukaan berupa jendela, ventilasi, dan pintu setiap kamarnya. Pada fasad gedung tersebut terdapat bukaan-bukaan dari setiap kamar penghuni mahasantri yang cukup banyak, akan tetapi dari banyaknya bukaan pada beberapa tingkat atau lantai menyebabkan permasalahan yang berbeda pula. Sehingga cukup menarik untuk dikaji lebih mendalam pengaruh penghawaan alami dari asrama tersebut. Permasalahan penelitian yang akan dibahas adalah seberapa optimalnya pengaruh dari bukaan tersebut terhadap penghawaan alami di dalam gedung. Dan tujuan dari penelitia ini adalah meneliti seberapa optimal dari pengaruh bukaan ruang terhadap penghawaan alami gedung kamar gedung asrama. Metode yang digunakan dalam penelitian ini memakai metode penelitian kuantitatif. 1.2 RUMUSAN MASALAH Berdasarkan latar belakang di atas, rumusan masalah yang diajukan adalah bagaimana tingkat optimalisasi dari keberadaan ventilasi dan bukaan pada Gedung Pesantren UIN Sunan Ampel Surabaya. 1.3 TUJUAN DAN MANFAAT PENELITIAN Tujuan penelitian ini adalah untuk mengetahui tingkat optimalisasi dari keberadaan ventilasi dan bukaan pada Gedung Pesantren UIN Sunan Ampel. Mengetahui standart dari ventilasi dan bukaan yang ada pada sebuah ruangan. Sehingga manfaat yang dapat diambil dari penelitian ini adalah untuk mengetahui lebih jauh aspek-aspek yang harus diperhatikan dalam merancang ventilasi dan bukaan pada sebuah gedung pesantren.

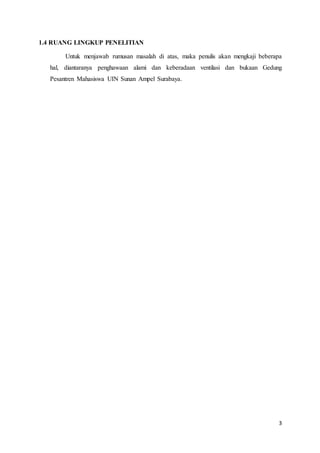

3 1.4 RUANG LINGKUP PENELITIAN Untuk menjawab rumusan masalah di atas, maka penulis akan mengkaji beberapa hal, diantaranya penghawaan alami dan keberadaan ventilasi dan bukaan Gedung Pesantren Mahasiswa UIN Sunan Ampel Surabaya.
4
5 BAB II TINJAUAN PUSTAKA 2.1 PENGHAWAAN ALAMI Angin yaitu udara yang bergerak yang diakibatkan oleh rotasi bumi dan juga karena adanya perbedaan tekanan udara(tekanan tinggi ke tekanan rendah) di sekitarnya. Angin merupakan udara yang bergerak dari tekanan tinggi ke tekanan rendah atau dari suhu udara yang rendah ke suhu udara yang tinggi. 2.1.1 Sifat Angin Apabila dipanaskan, udara memuai. Udara yang telah memuai menjadi lebih ringan sehingga naik. Apabila hal ini terjadi, tekanan udara turun kerena udaranya berkurang. Udara dingin disekitarnya mengalir ke tempat yang bertekanan rendah tadi. Udara menyusut menjadi lebih berat dan turun ke tanah. Diatas tanah udara menjadi penas lagi dan naik kembali. Aliran naiknya udara panas dan turunnya udara dingin ini dinamanakan konveksi. 2.1.2 Terjadinya Angin Angin terjadi karena adanya perbedaan tekanan udara atau perbedaan suhu udara pada suatu daerah atau wilayah. Hal ini berkaitan dengan besarnya energi panas matahari yang di terima oleh permukaan bumi. Pada suatu wilayah, daerah yang menerima energi panas matahari lebih besar akan mempunyai suhu udara yang lebih panas dan tekanan udara yang cenderung lebih rendah. Perbedaan suhu dan tekanan udara akan terjadi antara daerah yang menerima energi panas lebih besar dengan daerah lain yang lebih sedikit menerima energi panas, yang berakibat akan terjadi aliran udara pada wilayah tersebut. Penghawaan alami diartikan sebagai kelancaran sirkulasi dan pergantian atau perputaran udara yang masuk ke dalam ruangan pada bangunan yang berasal dari alam langsung. Penghawaan alami yang dimaksudkan tidak menggunakan alat bantuan seperti kipas angin atau AC (Air Conditioner), melainkan melalui bukaan seperti ventilasi dan jendela pada bangunan yang sesuia terhadap pola sirkulasi

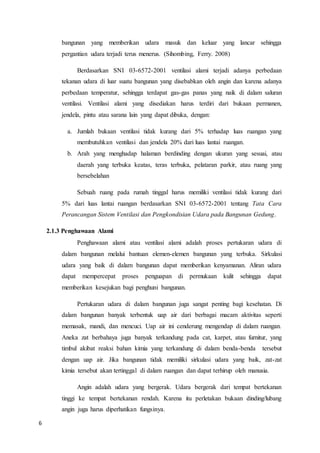

6 bangunan yang memberikan udara masuk dan keluar yang lancar sehingga pergantian udara terjadi terus menerus. (Sihombing, Ferry. 2008) Berdasarkan SNI 03-6572-2001 ventilasi alami terjadi adanya perbedaan tekanan udara di luar suatu bangunan yang disebabkan oleh angin dan karena adanya perbedaan temperatur, sehingga terdapat gas-gas panas yang naik di dalam saluran ventilasi. Ventilasi alami yang disediakan harus terdiri dari bukaan permanen, jendela, pintu atau sarana lain yang dapat dibuka, dengan: a. Jumlah bukaan ventilasi tidak kurang dari 5% terhadap luas ruangan yang membutuhkan ventilasi dan jendela 20% dari luas lantai ruangan. b. Arah yang menghadap halaman berdinding dengan ukuran yang sesuai, atau daerah yang terbuka keatas, teras terbuka, pelataran parkir, atau ruang yang bersebelahan Sebuah ruang pada rumah tinggal harus memiliki ventilasi tidak kurang dari 5% dari luas lantai ruangan berdasarkan SNI 03-6572-2001 tentang Tata Cara Perancangan Sistem Ventilasi dan Pengkondisian Udara pada Bangunan Gedung. 2.1.3 Penghawaan Alami Penghawaan alami atau ventilasi alami adalah proses pertukaran udara di dalam bangunan melalui bantuan elemen-elemen bangunan yang terbuka. Sirkulasi udara yang baik di dalam bangunan dapat memberikan kenyamanan. Aliran udara dapat mempercepat proses penguapan di permukaan kulit sehingga dapat memberikan kesejukan bagi penghuni bangunan. Pertukaran udara di dalam bangunan juga sangat penting bagi kesehatan. Di dalam bangunan banyak terbentuk uap air dari berbagai macam aktivitas seperti memasak, mandi, dan mencuci. Uap air ini cenderung mengendap di dalam ruangan. Aneka zat berbahaya juga banyak terkandung pada cat, karpet, atau furnitur, yang timbul akibat reaksi bahan kimia yang terkandung di dalam benda-benda tersebut dengan uap air. Jika bangunan tidak memiliki sirkulasi udara yang baik, zat-zat kimia tersebut akan tertinggal di dalam ruangan dan dapat terhirup oleh manusia. Angin adalah udara yang bergerak. Udara bergerak dari tempat bertekanan tinggi ke tempat bertekanan rendah. Karena itu perletakan bukaan dinding/lubang angin juga harus diperhatikan fungsinya.

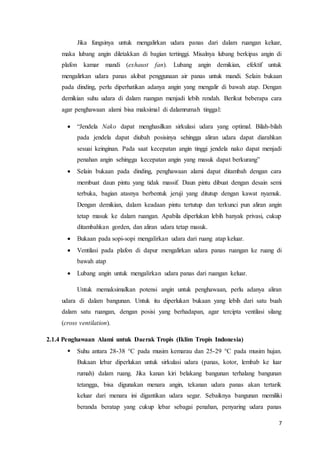

7 Jika fungsinya untuk mengalirkan udara panas dari dalam ruangan keluar, maka lubang angin diletakkan di bagian tertinggi. Misalnya lubang berkipas angin di plafon kamar mandi (exhaust fan). Lubang angin demikian, efektif untuk mengalirkan udara panas akibat penggunaan air panas untuk mandi. Selain bukaan pada dinding, perlu diperhatikan adanya angin yang mengalir di bawah atap. Dengan demikian suhu udara di dalam ruangan menjadi lebih rendah. Berikut beberapa cara agar penghawaan alami bisa maksimal di dalamrumah tinggal:  “Jendela Nako dapat menghasilkan sirkulasi udara yang optimal. Bilah-bilah pada jendela dapat diubah posisinya sehingga aliran udara dapat diarahkan sesuai keinginan. Pada saat kecepatan angin tinggi jendela nako dapat menjadi penahan angin sehingga kecepatan angin yang masuk dapat berkurang”  Selain bukaan pada dinding, penghawaan alami dapat ditambah dengan cara membuat daun pintu yang tidak massif. Daun pintu dibuat dengan desain semi terbuka, bagian atasnya berbentuk jeruji yang ditutup dengan kawat nyamuk. Dengan demikian, dalam keadaan pintu tertutup dan terkunci pun aliran angin tetap masuk ke dalam ruangan. Apabila diperlukan lebih banyak privasi, cukup ditambahkan gorden, dan aliran udara tetap masuk.  Bukaan pada sopi-sopi mengalirkan udara dari ruang atap keluar.  Ventilasi pada plafon di dapur mengalirkan udara panas ruangan ke ruang di bawah atap  Lubang angin untuk mengalirkan udara panas dari ruangan keluar. Untuk memaksimalkan potensi angin untuk penghawaan, perlu adanya aliran udara di dalam bangunan. Untuk itu diperlukan bukaan yang lebih dari satu buah dalam satu ruangan, dengan posisi yang berhadapan, agar tercipta ventilasi silang (cross ventilation). 2.1.4 Penghawaan Alami untuk Daerak Tropis (Iklim Tropis Indonesia)  Suhu antara 28-38 °C pada musim kemarau dan 25-29 °C pada musim hujan. Bukaan lebar diperlukan untuk sirkulasi udara (panas, kotor, lembab ke luar rumah) dalam ruang. Jika kanan kiri belakang bangunan terhalang bangunan tetangga, bisa digunakan menara angin, tekanan udara panas akan tertarik keluar dari menara ini digantikan udara segar. Sebaiknya bangunan memiliki beranda beratap yang cukup lebar sebagai penahan, penyaring udara panas
8 antara ruang luar dan ruang dalam, selain sebagai penegas pintu masuk dan tempat penerima tamu. Sebaiknya di sekeliling bangunan ditanami pepohonan, perdu dan semak untuk menyaring udara, debu dan polusi.  Kelembaban udara 40-70% di musim hujan, 80-100% di musim hujan.  Curah hujan mencapai 3000 mm/tahun (tinggi). Atap bersudut besar (35° atau lebih/kemiringan curam adalah solusinya, agar air hujan cepat mengalir ke bawah.  Kecepatan angin 5 m/detik (lemah). Makin lembab makin lemah anginnya.  Manusia di iklim tropis lembab mampu beradaptasi pada suhu antara 24-30 °C, merasa kurang nyaman di ruangan bersuhu di atas 28 °C.  Sinar matahari menyinari alam tropis/khatulistiwa sekitar 12 jam perharinya. (Prasasto Satwiko; 2008) 2.1.5 Pergerakan Angin dalam Bangunan 2.1.5.1 Penerapan Sistem Ventilasi Silang (Cross Ventilastion) Sistem cross ventilation atau ventilasi silang adalah system penghawaan ruangan yang ideal dengan cara memasukkan udara ke dalam ruangan melalui bukaan penangkap angin dan mengalirkannya ke luar ruangan melalui bukaan yang lain. Sistem ini bertujuan agar selalu terjadi pertukaran udara di dalam ruangan sehingga tetap nyaman bagi penghuninya. Udara di dalam ruangan harus selalu diganti oleh udara segar karena udara di dalam ruangan ini banyak mengandung CO2 (karbondioksida) hasil aktivitas penghuni ruangan seperti bernapas, merokok, menyalakan lilin, memasak, dan sebagainya. Sementara itu, udara bersih yang dimasukkan ke dalam ruangan adalah udara yang banyak mengandung O2 (oksigen). Dalam sistem cross ventilation ini dikenal dua macam bukaan, sebagai berikut :  Inlet, merupakan bukaan yang menghadap ke arah datangnya angin sehingga berfungsi untuk memasukkan udara ke dalam ruangan.  Outlet, merupakan bukaan lain di dalam ruangan yang berfungsi untuk mengeluarkan udara.

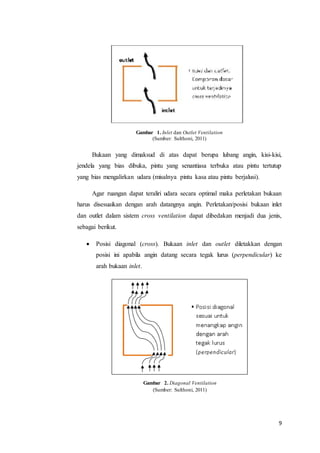

9 Bukaan yang dimaksud di atas dapat berupa lubang angin, kisi-kisi, jendela yang bias dibuka, pintu yang senantiasa terbuka atau pintu tertutup yang bias mengalirkan udara (misalnya pintu kasa atau pintu berjalusi). Agar ruangan dapat teraliri udara secara optimal maka perletakan bukaan harus disesuaikan dengan arah datangnya angin. Perletakan/posisi bukaan inlet dan outlet dalam sistem cross ventilation dapat dibedakan menjadi dua jenis, sebagai berikut.  Posisi diagonal (cross). Bukaan inlet dan outlet diletakkan dengan posisi ini apabila angin datang secara tegak lurus (perpendicular) ke arah bukaan inlet. Gambar 1. Inlet dan Outlet Ventilation (Sumber: Sulthoni, 2011) Gambar 2. Diagonal Ventilation (Sumber: Sulthoni, 2011)
10  Posisi berhadapan langsung. Bukaan inlet dan outlet diletakkan pada posisi ini mana kala angin datang bersudut/tidak tegak lurus (obligue) ke arah bukaan inlet. Namun ada kalanya perletakan bukaan ini tidak dapat disusun seperti teknik di atas. Hal ini mungkin terjadi karena bidang yang mengarah ke luar tidak saling berhadapan. Disamping itu, sebab lain yang mungkin timbul adalah faktor keterbatasan lahan sehingga ruang tersebut hanya memiliki satu bidang saja yang menghadap ke arah luar bangunan. Pada kondisi-kondisi semacam ini, cross ventilation tetap dapat dilakukan yaitu dengan menambahkan sirip-sirip vertikal di tepi bukaan sebagai pengarah udara untuk Gambar 3.Ventilasi Berhadapan (Sumber: Sulthoni, 2011) Gambar 4.Ventilasi Tak Berhadapan (Sumber: Sulthoni, 2011)
11 masuk atau keluar ruangan. Sirip-sirip vertikal ini bisa terbuat dari batu bata, kayu, maupun beton. Pada inlet dan outlet secara vertikal juga harus diperhatikan. Posisi inlet yang lebih rendah daripada outlet akan mengalirkan udara pada ketinggian tubuh manusia sehingga tubuh manusia bias merasakan kesejukan dari udara tersebut. Sebaliknya, posisi inlet yang lebih tinggi daripada outlet justru akan membuat aliran udara hanya menjangkau sebagian kecil tubuh manusia bagian atas sehingga kesegaran tidak dapat dirasakan penghuni rumah tersebut. Detail pemasangan bukaan juga harus diperhatikan agar diperoleh cross ventilation yang sempurna. Posisi bukaan penangkap udara (inlet) sebaiknya berada pada ketinggian aktivitas manusia, yaitu sekitar 0,5-0,8 m, sementara bukaan outlet sebaiknya dibuat lebih tingggi karena udara yang akan dikeluarkan dari ruangan itu adalah udara yang panas dan udara yang panas selalu berada di bagian atas ruangan. Alternatif lain perletakan outlet adalah pada atap apabila menggunakan atap bertipe jack roof. Lubang antara atap induk dengan atap ‘topi’ pada jack roof dapat diberi kisi-kisi sebagai bukaan keluarnya udara (outlet). Posisi outlet pada atap inilebih efektif untuk mengeluarkan udara panas yang banyak berkumpul di bagian atas ruangan tersebut. Gambar 5. Perbandingan Luas Ventilasi (Sumber: Sulthoni, 2011)

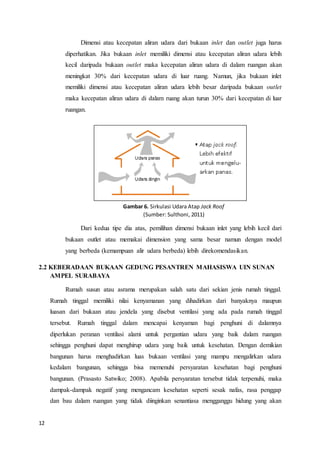

12 Dimensi atau kecepatan aliran udara dari bukaan inlet dan outlet juga harus diperhatikan. Jika bukaan inlet memiliki dimensi atau kecepatan aliran udara lebih kecil daripada bukaan outlet maka kecepatan aliran udara di dalam ruangan akan meningkat 30% dari kecepatan udara di luar ruang. Namun, jika bukaan inlet memiliki dimensi atau kecepatan aliran udara lebih besar daripada bukaan outlet maka kecepatan aliran udara di dalam ruang akan turun 30% dari kecepatan di luar ruangan. Dari kedua tipe dia atas, pemilihan dimensi bukaan inlet yang lebih kecil dari bukaan outlet atau memakai dimension yang sama besar namun dengan model yang berbeda (kemampuan alir udara berbeda) lebih direkomendasikan. 2.2 KEBERADAAN BUKAAN GEDUNG PESANTREN MAHASISWA UIN SUNAN AMPEL SURABAYA Rumah susun atau asrama merupakan salah satu dari sekian jenis rumah tinggal. Rumah tinggal memiliki nilai kenyamanan yang dihadirkan dari banyaknya maupun luasan dari bukaan atau jendela yang disebut ventilasi yang ada pada rumah tinggal tersebut. Rumah tinggal dalam mencapai kenyaman bagi penghuni di dalamnya diperlukan peranan ventilasi alami untuk pergantian udara yang baik dalam ruangan sehingga penghuni dapat menghirup udara yang baik untuk kesehatan. Dengan demikian bangunan harus menghadirkan luas bukaan ventilasi yang mampu mengalirkan udara kedalam bangunan, sehingga bisa memenuhi persyaratan kesehatan bagi penghuni bangunan. (Prasasto Satwiko; 2008). Apabila persyaratan tersebut tidak terpenuhi, maka dampak-dampak negatif yang mengancam kesehatan seperti sesak nafas, rasa penggap dan bau dalam ruangan yang tidak diinginkan senantiasa mengganggu hidung yang akan Gambar 6. Sirkulasi Udara Atap Jack Roof (Sumber: Sulthoni, 2011)

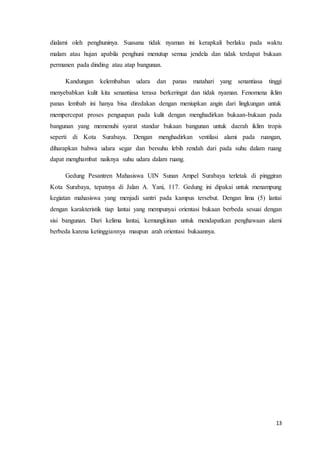

13 dialami oleh penghuninya. Suasana tidak nyaman ini kerapkali berlaku pada waktu malam atau hujan apabila penghuni menutup semua jendela dan tidak terdapat bukaan permanen pada dinding atau atap bangunan. Kandungan kelembaban udara dan panas matahari yang senantiasa tinggi menyebabkan kulit kita senantiasa terasa berkeringat dan tidak nyaman. Fenomena iklim panas lembab ini hanya bisa diredakan dengan meniupkan angin dari lingkungan untuk mempercepat proses penguapan pada kulit dengan menghadirkan bukaan-bukaan pada bangunan yang memenuhi syarat standar bukaan bangunan untuk daerah iklim tropis seperti di Kota Surabaya. Dengan menghadirkan ventilasi alami pada ruangan, diharapkan bahwa udara segar dan bersuhu lebih rendah dari pada suhu dalam ruang dapat menghambat naiknya suhu udara dalam ruang. Gedung Pesantren Mahasiswa UIN Sunan Ampel Surabaya terletak di pinggiran Kota Surabaya, tepatnya di Jalan A. Yani, 117. Gedung ini dipakai untuk menampung kegiatan mahasiswa yang menjadi santri pada kampus tersebut. Dengan lima (5) lantai dengan karakteristik tiap lantai yang mempunyai orientasi bukaan berbeda sesuai dengan sisi bangunan. Dari kelima lantai, kemungkinan untuk mendapatkan penghawaan alami berbeda karena ketinggiannya maupun arah orientasi bukaannya.
14
15 BAB III METODE PENELITIAN 3.1 METODOLOGI PENELITIAN Dalam penelitian ini metode yang digunakan adalah metode kuantitatif, dengan memperhatikan bagaimana pengaruh dari arah orientasi bukaan sampai ketinggian tempat dari bukaan yang ada pada gedung pesantren terhadap pengaruh penghawaan alami yang berlangsung di dalamnya. 3.2 TAHAPAN PENELITIAN Pada penulisan ini, peneliti akan meneliti objek dengan beberapa tahap. a) Pertama yaitu mengobservasi objek berupa luas bukaan jendela dan pintu beserta ventilasi yang terdapat pada kamar asrama. b) Selanjutnya, hasil pengamatan akan dihitung dan dibandingkan dengan standart bukaan untuk pencahayaan dan penghawaan alami dari berbagai literatur. c) Dari hasil perbandingan akan didapat kesesuaian pada lapangan dan standart, akan tetapi hasil terseburt ditambah dengan data letak, bagian yang terkena angin dan cahaya matahari, dan sebagainya sehingga hasil akhirnya akan didapat data optimalisasi ventilasi dan bukaan jendela dan pintu. 3.3 TEKNIK PENGUMPULAN DATA Teknik pengumpulan data pada penelitian ini akan menggunakan teknik observasi langsung di lokasi dan hasil pengamatan akan ditinjau ulang melalui kajian literatur. 3.4 OBJEK PENELITIAN Objek yang digunakan dalam penelitian ini menggunakan Gedung Pesantren Mahasiswa UIN Sunan Ampel Surabaya, lebih tepatnya bagian bukaan ventilasi dan jendela. Akan tetapi, karena berbeda ketinggian dan orientasi bukaannya maka diperlukan perhitungan yang berbeda untuk setiap ketinggian dan arah orientasi bukaannya. 3.5 PENGOLAHAN DAN ANALISIS DATA Untuk penelitian ini pengolahan dan analisis data menggunakan perhitungan kecepatan angin pada beda ketinggian dan arah angin yang berhembus yang dikaitkan
16 dengan bukaan pada gedung, dengan hasil berupa data yang akan di analisis sesuai dengan model perhitungan dari SNI maupun perhitungan penghawaan alami lainnya.

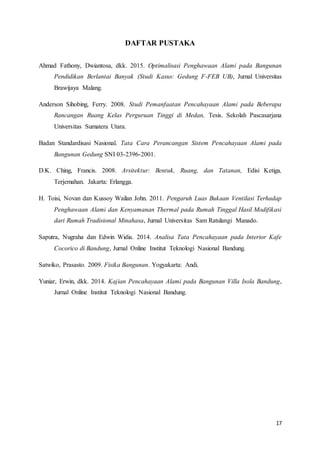

17 DAFTAR PUSTAKA Ahmad Fathony, Dwiantosa, dkk. 2015. Optimalisasi Penghawaan Alami pada Bangunan Pendidikan Berlantai Banyak (Studi Kasus: Gedung F-FEB UB), Jurnal Universitas Brawijaya Malang. Anderson Sihobing, Ferry. 2008. Studi Pemanfaatan Pencahayaan Alami pada Beberapa Rancangan Ruang Kelas Perguruan Tinggi di Medan, Tesis. Sekolah Pascasarjana Universitas Sumatera Utara. Badan Standardisasi Nasional. Tata Cara Perancangan Sistem Pencahayaan Alami pada Bangunan Gedung SNI 03-2396-2001. D.K. Ching, Francis. 2008. Arsitektur: Bentuk, Ruang, dan Tatanan, Edisi Ketiga, Terjemahan. Jakarta: Erlangga. H. Toisi, Novan dan Kussoy Wailan John. 2011. Pengaruh Luas Bukaan Ventilasi Terhadap Penghawaan Alami dan Kenyamanan Thermal pada Rumah Tinggal Hasil Modifikasi dari Rumah Tradisional Minahasa, Jurnal Universitas Sam Ratulangi Manado. Saputra, Nugraha dan Edwin Widia. 2014. Analisa Tata Pencahayaan pada Interior Kafe Cocorico di Bandung, Jurnal Online Institut Teknologi Nasional Bandung. Satwiko, Prasasto. 2009. Fisika Bangunan. Yogyakarta: Andi. Yuniar, Erwin, dkk. 2014. Kajian Pencahayaan Alami pada Bangunan Villa Isola Bandung, Jurnal Online Institut Teknologi Nasional Bandung.
