Il documento descrive le soluzioni di connessione prefabbricate in treccia di rame stagnato, isolate in PVC, progettate per applicazioni elettriche da 125 a 630 A. Queste connessioni offrono vantaggi come flessibilità, riduzione di peso e risparmio di tempo rispetto ai cavi e barre flessibili, senza necessità di operazioni preventive. Inoltre, garantiscono eccellenti parametri elettrici e un'ottima capacità di trasporto della corrente.

1. Ω LINK

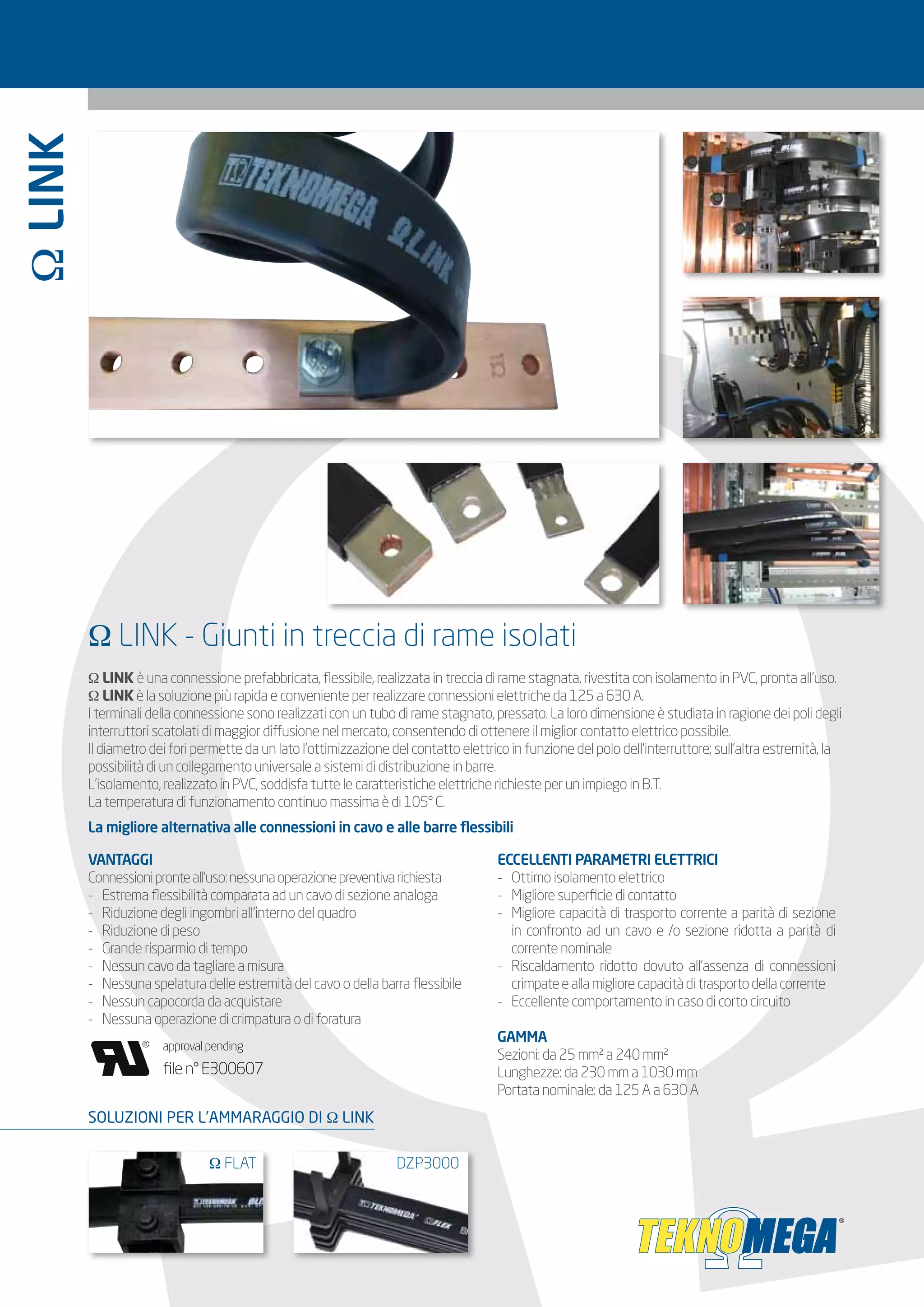

Ω LINK - Giunti in treccia di rame isolati
Ω LINK è una connessione prefabbricata, flessibile, realizzata in treccia di rame stagnata, rivestita con isolamento in PVC, pronta all’uso.
Ω LINK è la soluzione più rapida e conveniente per realizzare connessioni elettriche da 125 a 630 A.
I terminali della connessione sono realizzati con un tubo di rame stagnato, pressato. La loro dimensione è studiata in ragione dei poli degli
interruttori scatolati di maggior diffusione nel mercato, consentendo di ottenere il miglior contatto elettrico possibile.
Il diametro dei fori permette da un lato l’ottimizzazione del contatto elettrico in funzione del polo dell’interruttore; sull’altra estremità, la
possibilità di un collegamento universale a sistemi di distribuzione in barre.
L’isolamento, realizzato in PVC, soddisfa tutte le caratteristiche elettriche richieste per un impiego in B.T.
La temperatura di funzionamento continuo massima è di 105° C.
La migliore alternativa alle connessioni in cavo e alle barre flessibili
VANTAGGI
Connessioni pronte all’uso: nessuna operazione preventiva richiesta
- Estrema flessibilità comparata ad un cavo di sezione analoga
- Riduzione degli ingombri all’interno del quadro
- Riduzione di peso
- Grande risparmio di tempo
- Nessun cavo da tagliare a misura
- Nessuna spelatura delle estremità del cavo o della barra flessibile
- Nessun capocorda da acquistare
- Nessuna operazione di crimpatura o di foratura
approval pending
file n° E300607
SOLUZIONI PER L’AMMARAGGIO DI Ω LINK
Ω FLAT
DZP3000
ECCELLENTI PARAMETRI ELETTRICI
- Ottimo isolamento elettrico
- Migliore superficie di contatto
- Migliore capacità di trasporto corrente a parità di sezione
in confronto ad un cavo e /o sezione ridotta a parità di
corrente nominale
- Riscaldamento ridotto dovuto all’assenza di connessioni
crimpate e alla migliore capacità di trasporto della corrente
- Eccellente comportamento in caso di corto circuito
GAMMA
Sezioni: da 25 mm² a 240 mm²
Lunghezze: da 230 mm a 1030 mm
Portata nominale: da 125 A a 630 A
