1. Introduction to
Renewable Energy
GEOTHERMAL ENERGY
BY : AB BAS G H A S S E MI , WI LLI A M W G LA S S LE Y

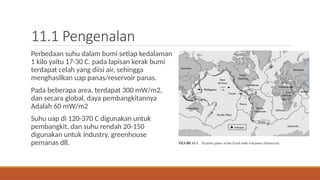

2. 11.1 Pengenalan
Perbedaan suhu dalam bumi setiap kedalaman
1 kilo yaitu 17-30 C. pada lapisan kerak bumi
terdapat celah yang diisi air, sehingga
menghasilkan uap panas/reservoir panas.
Pada beberapa area, terdapat 300 mW/m2,
dan secara global, daya pembangkitannya
Adalah 60 mW/m2
Suhu uap di 120-370 C digunakan untuk
pembangkit, dan suhu rendah 20-150
digunakan untuk industry, greenhouse
pemanas dll.

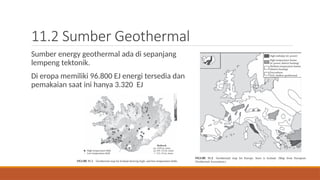

3. 11.2 Sumber Geothermal
Sumber energy geothermal ada di sepanjang
lempeng tektonik.
Di eropa memiliki 96.800 EJ energi tersedia dan
pemakaian saat ini hanya 3.320 EJ

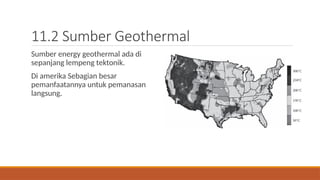

4. 11.2 Sumber Geothermal
Sumber energy geothermal ada di
sepanjang lempeng tektonik.
Di amerika Sebagian besar
pemanfaatannya untuk pemanasan
langsung.

5. 11.3 Tipe Sumber Geothermal
Tipe sumber geothermal ada beberapa,
yaitu hydrothermal, conductive
sediment, co producsi, air dari oli dan
gas, geopressured dan energi magma.

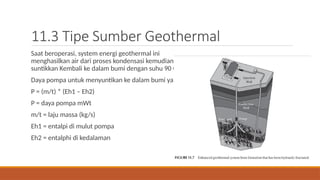

6. 11.3 Tipe Sumber Geothermal
Saat beroperasi, system energi geothermal ini
menghasilkan air dari proses kondensasi kemudian di
suntikkan Kembali ke dalam bumi dengan suhu 90 C.
Daya pompa untuk menyuntikan ke dalam bumi yaitu
P = (m/t) * (Eh1 – Eh2)
P = daya pompa mWt
m/t = laju massa (kg/s)
Eh1 = entalpi di mulut pompa
Eh2 = entalphi di kedalaman

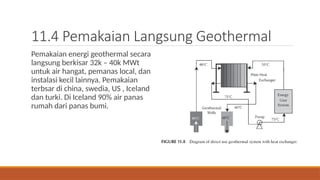

7. 11.4 Pemakaian Langsung Geothermal
Pemakaian energi geothermal secara
langsung berkisar 32k – 40k MWt
untuk air hangat, pemanas local, dan
instalasi kecil lainnya. Pemakaian
terbsar di china, swedia, US , Iceland
dan turki. Di Iceland 90% air panas
rumah dari panas bumi.

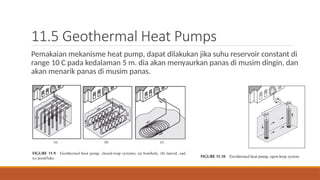

8. 11.5 Geothermal Heat Pumps
Pemakaian mekanisme heat pump, dapat dilakukan jika suhu reservoir constant di
range 10 C pada kedalaman 5 m. dia akan menyaurkan panas di musim dingin, dan
akan menarik panas di musim panas.

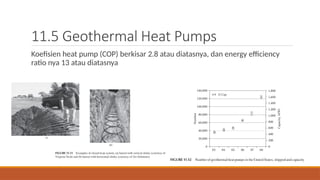

9. 11.5 Geothermal Heat Pumps
Koefisien heat pump (COP) berkisar 2.8 atau diatasnya, dan energy efficiency
ratio nya 13 atau diatasnya

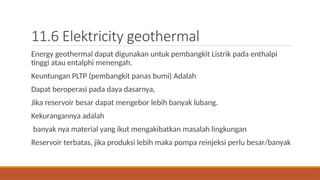

10. 11.6 Elektricity geothermal
Energy geothermal dapat digunakan untuk pembangkit Listrik pada enthalpi
tinggi atau entalphi menengah.
Keuntungan PLTP (pembangkit panas bumi) Adalah
Dapat beroperasi pada daya dasarnya,
Jika reservoir besar dapat mengebor lebih banyak lubang.
Kekurangannya adalah
banyak nya material yang ikut mengakibatkan masalah lingkungan
Reservoir terbatas, jika produksi lebih maka pompa reinjeksi perlu besar/banyak

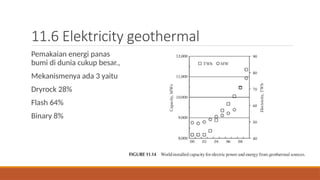

11. 11.6 Elektricity geothermal
Pemakaian energi panas
bumi di dunia cukup besar.,
Mekanismenya ada 3 yaitu
Dryrock 28%
Flash 64%
Binary 8%

12. 11.6 Elektricity geothermal
En

13. 11.6 Elektricity geothermal
Tipe Dry Steam,
Tipe ini uap panas bumi langsung
mengenai turbin.

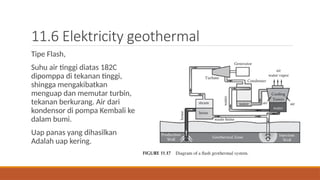

14. 11.6 Elektricity geothermal
Tipe Flash,
Suhu air tinggi diatas 182C
dipomppa di tekanan tinggi,
shingga mengakibatkan
menguap dan memutar turbin,
tekanan berkurang. Air dari
kondensor di pompa Kembali ke
dalam bumi.
Uap panas yang dihasilkan
Adalah uap kering.

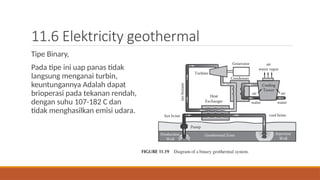

15. 11.6 Elektricity geothermal
Tipe Binary,
Pada tipe ini uap panas tidak
langsung menganai turbin,
keuntungannya Adalah dapat
brioperasi pada tekanan rendah,
dengan suhu 107-182 C dan
tidak menghasilkan emisi udara.

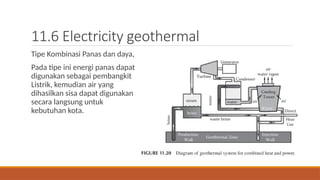

16. 11.6 Electricity geothermal
Tipe Kombinasi Panas dan daya,
Pada tipe ini energi panas dapat
digunakan sebagai pembangkit
Listrik, kemudian air yang
dihasilkan sisa dapat digunakan
secara langsung untuk
kebutuhan kota.
