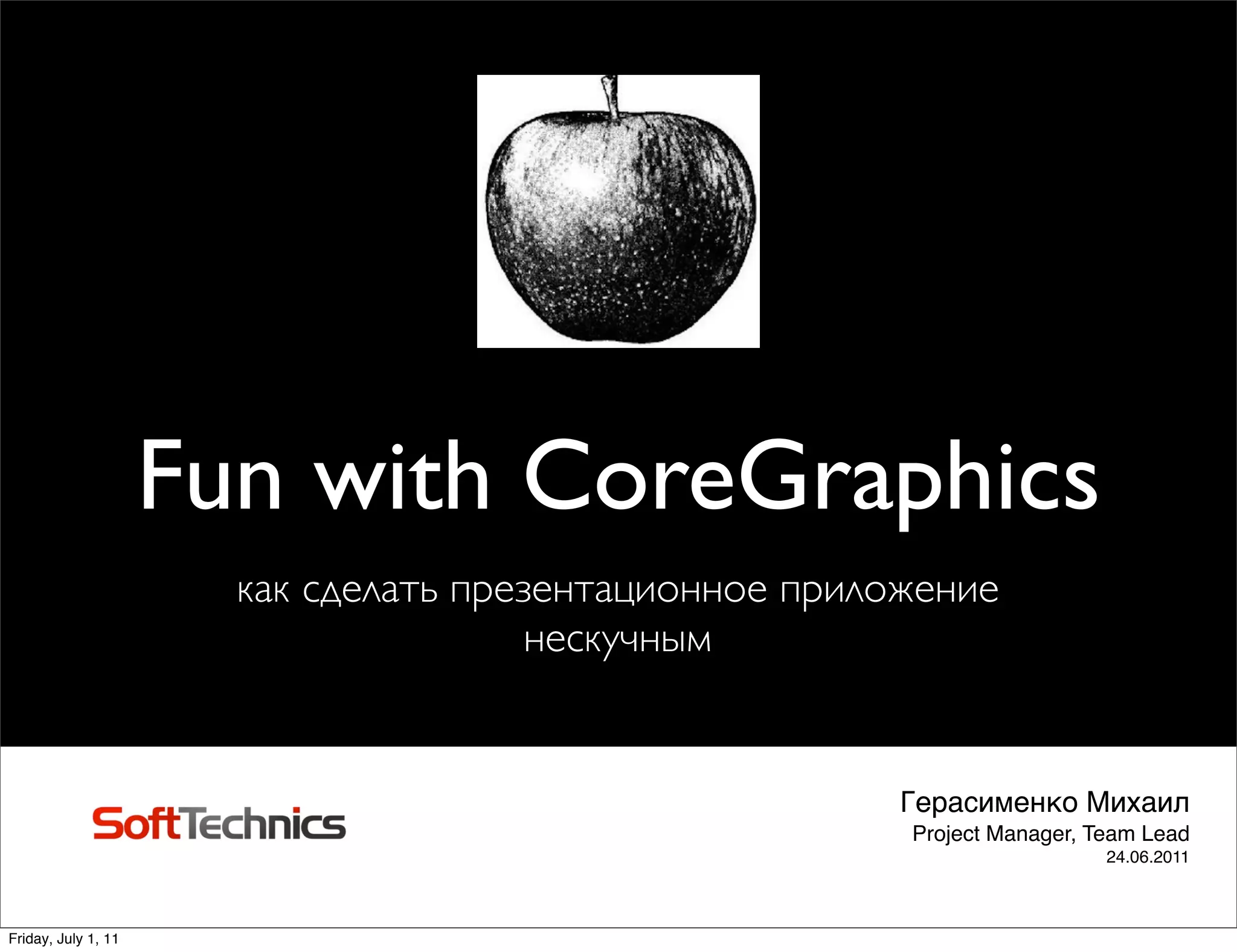

1. Fun with CoreGraphics
как сделать презентационное приложение
нескучным
Герасименко Михаил
Project Manager, Team Lead
24.06.2011
Friday, July 1, 11

2. Содержание
От простого к сложному
1. Нестандартные шрифты
2. Переключение локализации в приложении
3. Скринсейвер
4. CALayer: Glow эффект
5. CALayer: 3D Transform + Animation
6. CAVideoLayer
7. Прокрутка видео
Friday, July 1, 11

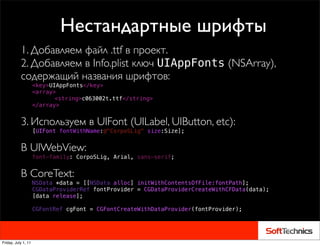

3. Нестандартные шрифты
1. Добавляем файл .ttf в проект.
2. Добавляем в Info.plist ключ UIAppFonts (NSArray),
содержащий названия шрифтов:
<key>UIAppFonts</key>
<array>
! ! <string>c063002t.ttf</string>
</array>
3. Используем в UIFont (UILabel, UIButton, etc):
[UIFont fontWithName:@"CorpoSLig" size:Size];
В UIWebView:
font-family: CorpoSLig, Arial, sans-serif;
В CoreText:
NSData *data = [[NSData alloc] initWithContentsOfFile:fontPath];
CGDataProviderRef fontProvider = CGDataProviderCreateWithCFData(data);
[data release];
!
CGFontRef cgFont = CGFontCreateWithDataProvider(fontProvider);
!
Friday, July 1, 11

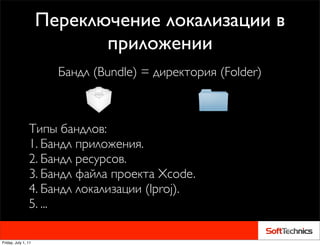

4. Переключение локализации в
приложении
Бандл (Bundle) = директория (Folder)
Типы бандлов:
1. Бандл приложения.
2. Бандл ресурсов.
3. Бандл файла проекта Xcode.
4. Бандл локализации (lproj).
5. ...
Friday, July 1, 11

5. Переключение локализации в
приложении
NSString *path = [[NSBundle mainBundle] pathForResource:current ofType:@"lproj"];
self.bundle = [[NSBundle bundleWithPath:path] retain];
...
- (NSString *)localizedStringForKey:(NSString *)key comment:(NSString*)comment {
! return [self.bundle localizedStringForKey:key value:nil table:nil];
}
...
#define MYLocalizedString(key, commenta)
! [[MYLocalization sharedLocalization] localizedStringForKey:(key) comment:
(commenta)]
...
genstrings -s MYLocalizedString ...
Friday, July 1, 11

6. Скринсейвер
1. Subclass UIWindow.
@implementation CWindow
#if kCLScreensaverEnabled
- (BOOL)pointInside:(CGPoint)point withEvent:(UIEvent *)event {
![NSObject cancelPreviousPerformRequestsWithTarget:self
selector:@selector(showScreenSaver) object:nil];
![self performSelector:@selector(showScreenSaver) withObject:nil
afterDelay:kCLScreensaverDelay];
!
!return [super pointInside:point withEvent:event];
}
- (void)showScreenSaver {
![AppDelegate() setScreensaverShowed:YES];
}
#endif
@end
2. Установить в MainWindow.xib наш класс для window.
Friday, July 1, 11

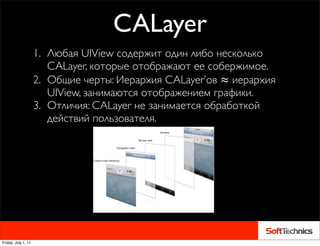

7. CALayer
1. Любая UIView содержит один либо несколько
CALayer, которые отображают ее собержимое.
2. Общие черты: Иерархия CALayer’ов ≈ иерархия
UIView, занимаются отображением графики.
3. Отличия: CALayer не занимается обработкой
действий пользователя.
Friday, July 1, 11

8. Glow-эффект
Используем возможность устанавливать тень для
CALayer:
UIView* myView;
CALayer* Layer = myView.layer;
Layer.shadowColor = MegatronColor().CGColor;
Layer.masksToBounds = false;
Layer.shadowOpacity = 1.0f;
Layer.shadowRadius = Intensity;
Layer.shouldRasterize = true;
Layer.shadowOffset = CGSizeMake(0, 0);
Friday, July 1, 11

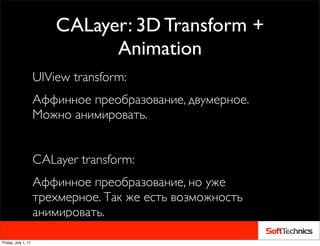

9. CALayer: 3D Transform +
Animation
UIView transform:
Аффинное преобразование, двумерное.
Можно анимировать.
CALayer transform:
Аффинное преобразование, но уже
трехмерное. Так же есть возможность
анимировать.
Friday, July 1, 11

10. Transform+Animate:
UIView *superView = [[UIApplication sharedApplication] keyWindow];
!
! [UIView beginAnimations:nil context:NULL];
! [UIView setAnimationDuration:0.7];
! [UIView setAnimationDelegate:self];
! [UIView setAnimationDidStopSelector:@selector(firstAnimationDidStop:finished:context:)];
! [UIView setAnimationCurve:UIViewAnimationCurveEaseIn];
!
! CALayer *layer = superView.layer;
! CATransform3D rotationAndPerspectiveTransform = CATransform3DIdentity;
! rotationAndPerspectiveTransform.m34 = 1.0 / -5000;
rotationAndPerspectiveTransform =
! ! CATransform3DRotate(rotationAndPerspectiveTransform, 90.0f * M_PI /
! ! ! ! ! ! ! 180.0f, 1.0f, 0.0f, 0.0f);
! !
! rotationAndPerspectiveTransform =
! CATransform3DScale(rotationAndPerspectiveTransform, 0.92, 0.92, 1);
! layer.transform = rotationAndPerspectiveTransform;
! [UIView commitAnimations];
Friday, July 1, 11

11. CAVideoLayer
@interface CVideoView : UIView
@property (nonatomic, retain) AVPlayer* Player;
@end
@implementation CVideoView
@synthesize Player;
-(void) dealloc {
self.Player = nil;
[super dealloc];
}
+(Class) layerClass {
return [AVPlayerLayer class];
}
-(AVPlayer*) Player {
return [(AVPlayerLayer*)[self layer] player];
}
-(void) setPlayer:(AVPlayer*)player
{
[(AVPlayerLayer*)[self layer] setPlayer:player];
}
@end
Friday, July 1, 11

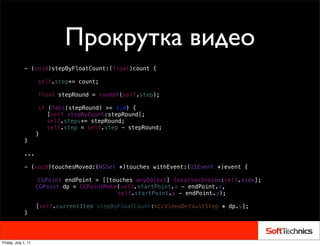

12. Прокрутка видео
- (void)stepByFloatCount:(float)count {
! self.step+= count;
!
! float stepRound = roundf(self.step);
!
! if (fabs(stepRound) >= 1.0) {
! ! [self stepByCount:stepRound];
! ! self.steps+= stepRound;
! ! self.step = self.step - stepRound;
}
}
...
- (void)touchesMoved:(NSSet *)touches withEvent:(UIEvent *)event {
! CGPoint endPoint = [[touches anyObject] locationInView:self.view];
CGPoint dp = CGPointMake(self.startPoint.x - endPoint.x,
! ! ! ! ! ! ! ! self.startPoint.y - endPoint.y);
[self.currentItem stepByFloatCount:kCLVideoDefaultStep * dp.y];!
}
Friday, July 1, 11

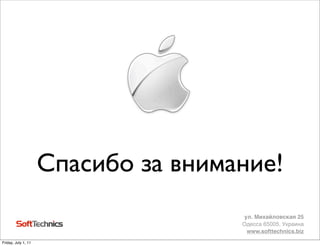

13. Спасибо за внимание!
ул. Михайловская 25
Одесса 65005, Украина
www.softtechnics.biz
