Fabrikazio prozedurak. moldaketa

FABRIKAZIO PROZEDURAK ETA TEKNOLOGIAREN PROZESUA ETA PRODUKTUAK

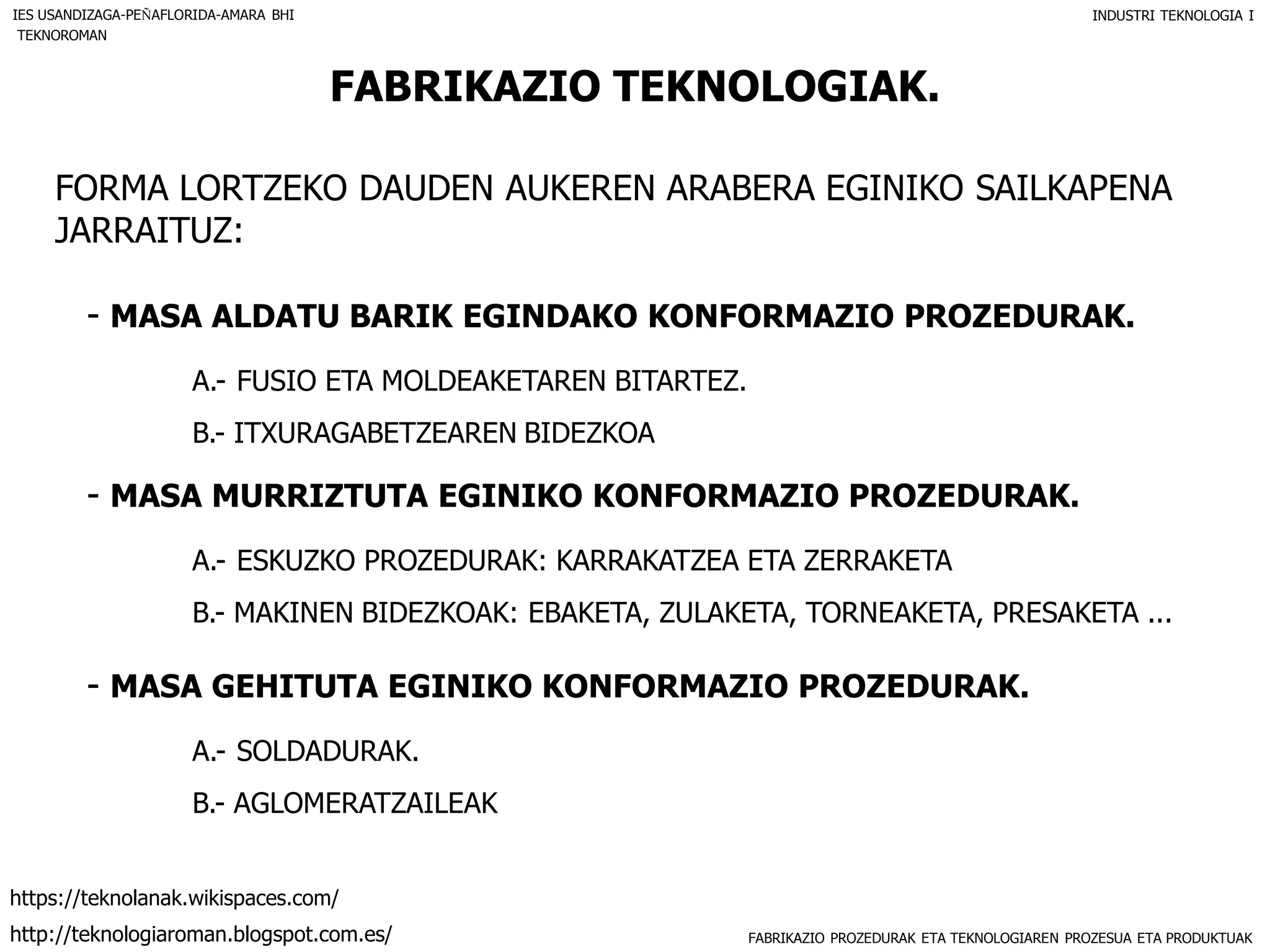

FABRIKAZIO TEKNOLOGIAK.
- MASA ALDATU BARIK EGINDAKO KONFORMAZIO PROZEDURAK.
A.- FUSIO ETA MOLDEAKETAREN BITARTEZ.
B.- ITXURAGABETZEAREN BIDEZKOA
FORMA LORTZEKO DAUDEN AUKEREN ARABERA EGINIKO SAILKAPENA
JARRAITUZ:
- MASA MURRIZTUTA EGINIKO KONFORMAZIO PROZEDURAK.
A.- ESKUZKO PROZEDURAK: KARRAKATZEA ETA ZERRAKETA
B.- MAKINEN BIDEZKOAK: EBAKETA, ZULAKETA, TORNEAKETA, PRESAKETA ...
- MASA GEHITUTA EGINIKO KONFORMAZIO PROZEDURAK.
A.- SOLDADURAK.
B.- AGLOMERATZAILEAK
IES USANDIZAGA-PEÑAFLORIDA-AMARA BHI INDUSTRI TEKNOLOGIA I
http://teknologiaroman.blogspot.com.es/
https://teknolanak.wikispaces.com/
TEKNOROMAN

FUSIO ETA MOLDEAKETAREN BITARTEZ
- SARRERA.
- LAN PROZEDURA
- MOLDEAKETA MOTAK
- DEFINIZIOA
- HISTORIA
- LORTZEN DIREN PRODUKTUAK
- EREDUAREN ERAIKUNTZA
-MOLDEA EGITEA
- GALDAKETA-ISURKETA
- DESMOLDAKETA
- AKABERAK
- HAREAN EGINIKO MOLDEAKETA
- ARGIZARI GALDUAREN BIDEZKO
MOLDEAKETA
- MASKORREKO MOLDEAKETA
TEKNOROMAN

- SARRERA.

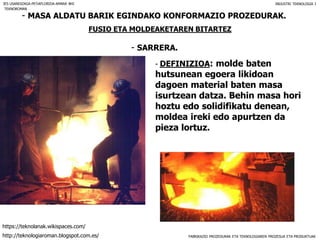

- DEFINIZIOA: molde baten
hutsunean egoera likidoan
dagoen material baten masa
isurtzean datza. Behin masa hori
hoztu edo solidifikatu denean,
moldea ireki edo apurtzen da
pieza lortuz.
TEKNOROMAN

- SARRERA.
- HISTORIA : Moldeaketa, metaleen konformazioko metodo moduan,
antzinarotik datorren teknika da. Dirudienez, K. a. 4000. urte inguruan
lortzen ziren jada kobre urtuzko gezi-puntak. Geroago, sumertarrek, K. a.
3100. urte inguruan, jada lortzen zituzten brontzezko pieza moldatuak.
Egipton eta Mesopotamian frogak daude argizari galduzko metodoa pieza
txiki moldatuak lortzeko erabili izanaz. Hondarretan egindako moldaketa
agian, txinatarrek erabilia izango zen K. a. 800. urtearen inguruan.
TEKNOROMAN

- SARRERA.
- LORTZEN DIREN PRODUKTUAK: Moldeaketaren abantaila nagusiena
zera da, erraz eta prezio onean forma oso konplexuko piezak fabrikatu ahal
izatea

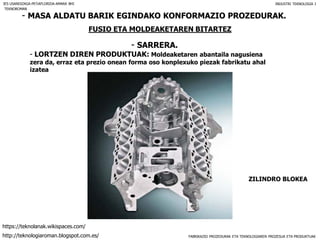

ZILINDRO BLOKEA
TEKNOROMAN

- SARRERA.
izatea

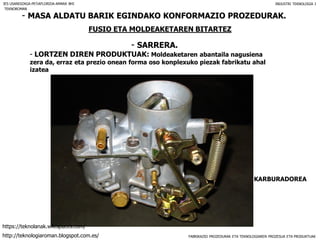

KARBURADOREA
TEKNOROMAN

- SARRERA.
izatea

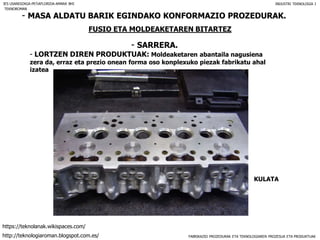

KULATA
TEKNOROMAN

- SARRERA.
izatea
5000Kg-tako BANKADA
TEKNOROMAN

- SARRERA.
izatea

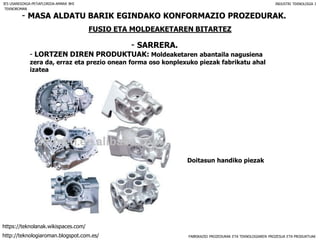

Doitasun handiko piezak
TEKNOROMAN

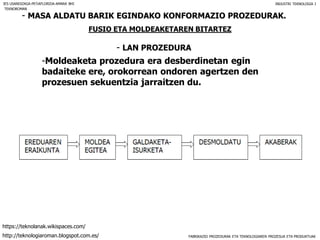

- LAN PROZEDURA
-Moldeaketa prozedura era desberdinetan egin
badaiteke ere, orokorrean ondoren agertzen den
prozesuen sekuentzia jarraitzen du.
TEKNOROMAN

- LAN PROZEDURA
-Ereduaren eraikuntza: Galdaketa eta moldaketa bidez
lortu nahi den pieza pentsatu eta diseinatu ondoren,
moldea egiteko, behar-beharrezkoa da aldez aurretik
piezaren eredua egina izatea. Lortu nahi dugun
piezaren ezaugarriak dituen pieza trinkoa izango da. Bi
motatakoak izan daitezke: iraunkorra (egurrezkoak,
metalezkoak) edo galtzekoa ( argizariz eginikoak).
TEKNOROMAN

- LAN PROZEDURA

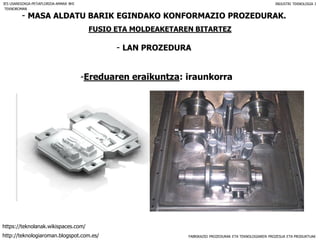

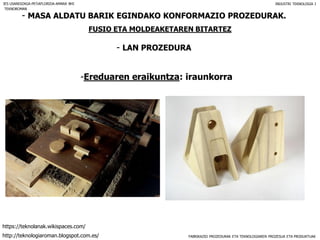

-Ereduaren eraikuntza: iraunkorra
TEKNOROMAN

- LAN PROZEDURA

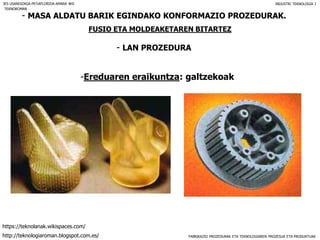

-Ereduaren eraikuntza: galtzekoak
TEKNOROMAN

- LAN PROZEDURA

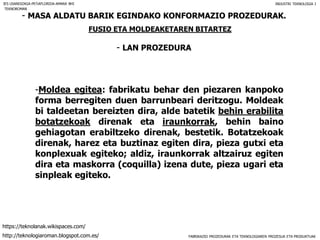

-Moldea egitea: fabrikatu behar den piezaren kanpoko
forma berregiten duen barrunbeari deritzogu. Moldeak
bi taldeetan bereizten dira, alde batetik behin erabilita
botatzekoak direnak eta iraunkorrak, behin baino
gehiagotan erabiltzeko direnak, bestetik. Botatzekoak
direnak, harez eta buztinaz egiten dira, pieza gutxi eta
konplexuak egiteko; aldiz, iraunkorrak altzairuz egiten
dira eta maskorra (coquilla) izena dute, pieza ugari eta
sinpleak egiteko.
TEKNOROMAN

- LAN PROZEDURA

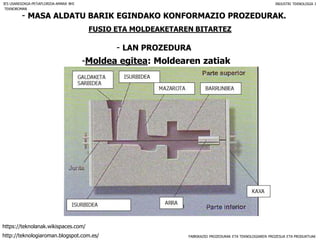

-Moldea egitea: Moldearen zatiak
TEKNOROMAN

- LAN PROZEDURA

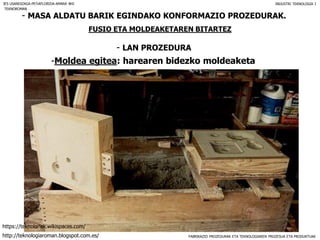

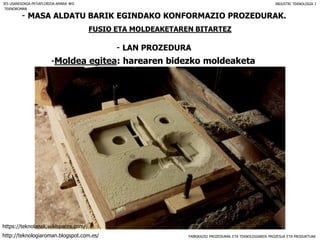

-Moldea egitea: harearen bidezko moldeaketa
TEKNOROMAN

- LAN PROZEDURA

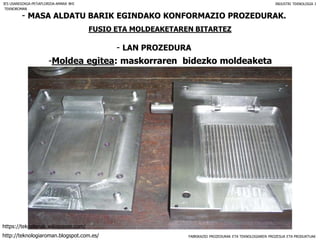

-Moldea egitea: maskorraren bidezko moldeaketa
TEKNOROMAN

- LAN PROZEDURA
-Galdaketa-Isurketa: Materiala moldean isuri aurretik,
urtu behar dugu, egoera solidotik abiatu eta metala
edo aleazioa egoera likidoan lortzea da helburua,
horretarako labe desberdinak erabiltzen dira. Isurketa
bi modu desberdinetan egin daiteke, grabitatearen
indarraz baliatuz edo presiopean galdaketa behartuz.
TEKNOROMAN

- LAN PROZEDURA

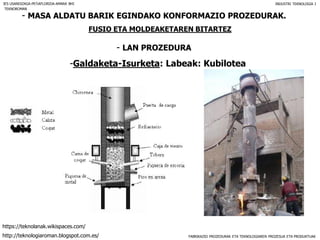

-Galdaketa-Isurketa: Labeak: Kubilotea
TEKNOROMAN

- LAN PROZEDURA

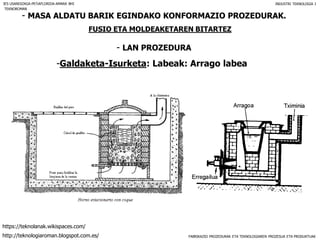

-Galdaketa-Isurketa: Labeak: Arrago labea
TEKNOROMAN

- LAN PROZEDURA

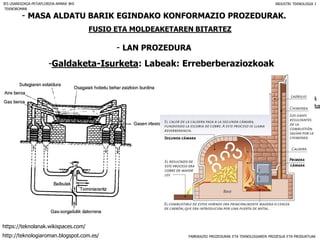

-Galdaketa-Isurketa: Labeak: Erreberberaziozkoak
TEKNOROMAN

- LAN PROZEDURA

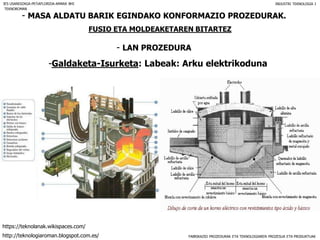

-Galdaketa-Isurketa: Labeak: Arku elektrikoduna
TEKNOROMAN

- LAN PROZEDURA

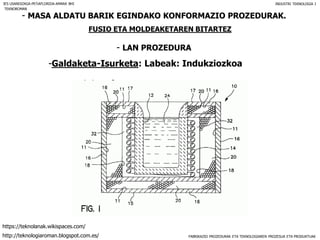

-Galdaketa-Isurketa: Labeak: Indukziozkoa
TEKNOROMAN

- LAN PROZEDURA

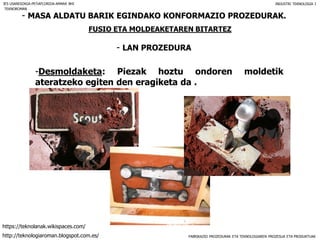

-Desmoldaketa: Piezak hoztu ondoren moldetik
ateratzeko egiten den eragiketa da .
TEKNOROMAN

- LAN PROZEDURA

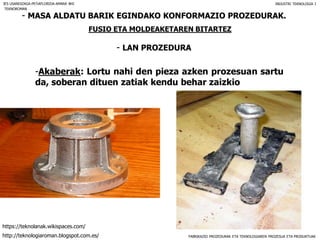

-Akaberak: Lortu nahi den pieza azken prozesuan sartu
da, soberan dituen zatiak kendu behar zaizkio
TEKNOROMAN

- MOLDEAKETA MOTAK

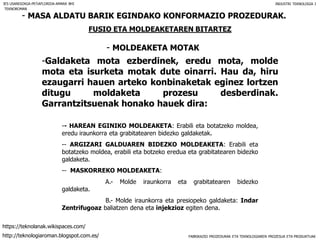

-Galdaketa mota ezberdinek, eredu mota, molde
mota eta isurketa motak dute oinarri. Hau da, hiru
ezaugarri hauen arteko konbinaketak eginez lortzen
ditugu moldaketa prozesu desberdinak.
Garrantzitsuenak honako hauek dira:
-- HAREAN EGINIKO MOLDEAKETA: Erabili eta botatzeko moldea,
eredu iraunkorra eta grabitatearen bidezko galdaketak.
-- ARGIZARI GALDUAREN BIDEZKO MOLDEAKETA: Erabili eta
botatzeko moldea, erabili eta botzeko eredua eta grabitatearen bidezko
galdaketa.
-- MASKORREKO MOLDEAKETA:
A.- Molde iraunkorra eta grabitatearen bidezko
galdaketa.
B.- Molde iraunkorra eta presiopeko galdaketa: Indar
Zentrifugoaz baliatzen dena eta injekzioz egiten dena.
TEKNOROMAN

- MOLDEAKETA MOTAK

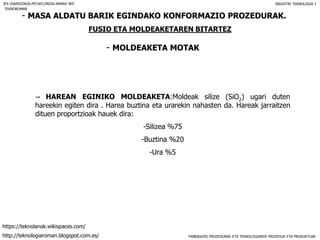

-- HAREAN EGINIKO MOLDEAKETA:Moldeak silize (SiO2) ugari duten
hareekin egiten dira . Harea buztina eta urarekin nahasten da. Hareak jarraitzen
dituen proportzioak hauek dira:
-Silizea %75
-Buztina %20
-Ura %5
TEKNOROMAN

- MOLDEAKETA MOTAK

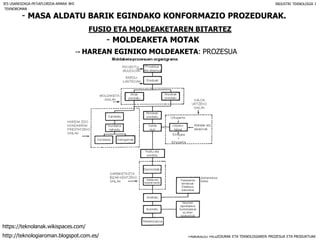

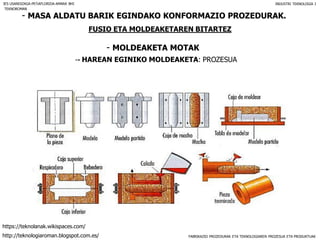

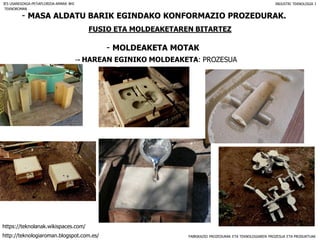

-- HAREAN EGINIKO MOLDEAKETA: PROZESUA
TEKNOROMAN

- MOLDEAKETA MOTAK

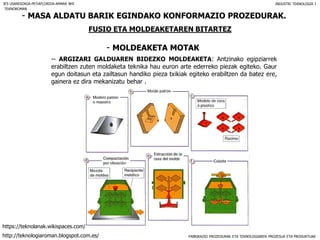

-- ARGIZARI GALDUAREN BIDEZKO MOLDEAKETA: Antzinako egipziarrek
erabiltzen zuten moldaketa teknika hau euron arte ederreko piezak egiteko. Gaur
egun doitasun eta zailtasun handiko pieza txikiak egiteko erabiltzen da batez ere,
gainera ez dira mekanizatu behar .
TEKNOROMAN

- MOLDEAKETA MOTAK
-- MASKORREKO MOLDEAKETA:
A.- Molde iraunkorra eta grabitatearen bidezko
galdaketa.
B.- Molde iraunkorra eta presiopeko galdaketa: Indar
Zentrifugoaz baliatzen dena eta injekzioz egiten dena.
TEKNOROMAN

- MOLDEAKETA MOTAK

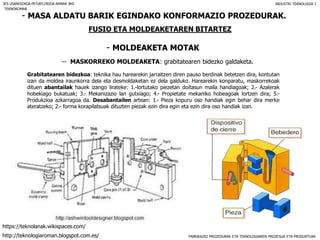

-- MASKORREKO MOLDEAKETA: grabitatearen bidezko galdaketa.
Grabitatearen bidezkoa: teknika hau harearekin jarraitzen diren pauso berdinak betetzen dira, kontutan
izan da moldea iraunkorra dela eta desmoldaketan ez dela galduko. Harearekin konparatu, maskorrekoak
dituen abantailak hauek izango lirateke: 1.-lortutako piezetan doitasun maila handiagoak; 2.- Azalerak
hobekiago bukatuak; 3.- Mekanizazio lan gutxiago; 4.- Propietate mekaniko hobeagoak lortzen dira; 5.-
Produkzioa azkarragoa da. Desabantailen artean: 1.- Pieza kopuru oso handiak egin behar dira merke
ateratzeko; 2.- forma korapilatsuak dituzten piezak ezin dira egin eta ezin dira oso handiak izan.
TEKNOROMAN

- MOLDEAKETA MOTAK

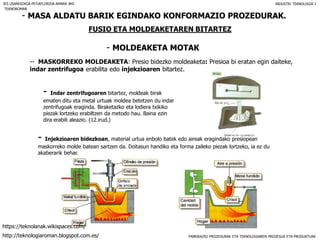

-- MASKORREKO MOLDEAKETA: Presio bidezko moldeaketa: Presioa bi eratan egin daiteke,
indar zentrifugoa erabilita edo injekzioaren bitartez.
- Indar zentrifugoaren bitartez, moldeak birak
ematen ditu eta metal urtuak moldea betetzen du indar
zentrifugoak eraginda. Biraketazko eta lodiera txikiko
piezak lortzeko erabiltzen da metodo hau. Baina ezin
dira erabili aleazio. (12.irud.)
- Injekzioaren bidezkoan, material urtua enbolo batek edo aireak eragindako presiopean
maskorreko molde batean sartzen da. Doitasun handiko eta forma zaileko piezak lortzeko, ia ez du
akaberarik behar.
TEKNOROMAN
