Exchange Server 2010 Database Availability Group(DAG)

2. • Exchange Server High Availability Tarihçesi
• LCR – CCR – SCC – SCR İncelemesi
• Exchange Server 2010 Database Availability
Group
• Demo
• Exchange Server 2010 SP1 İle Gelen Yenilikler
• Sorular

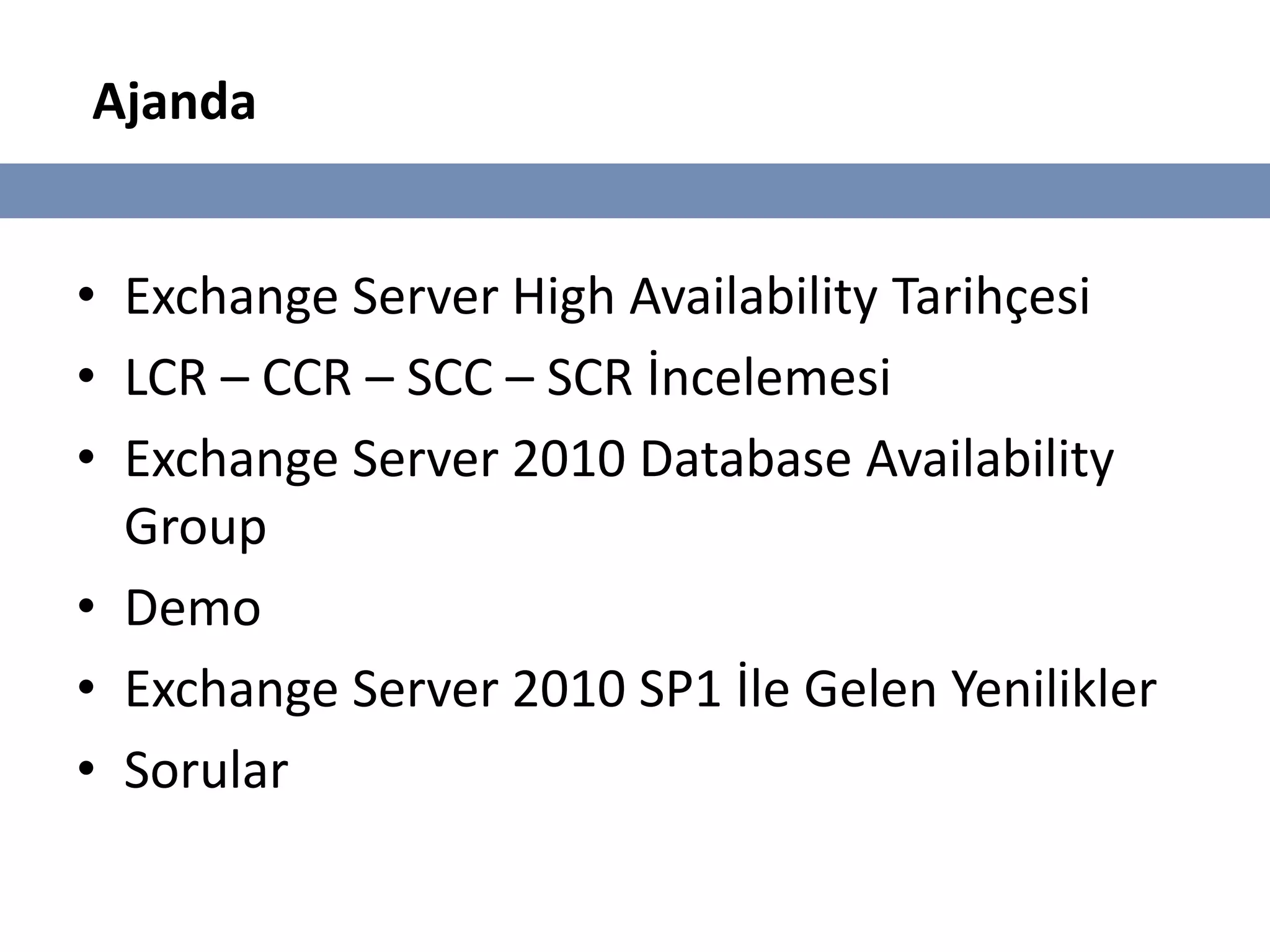

Ajanda

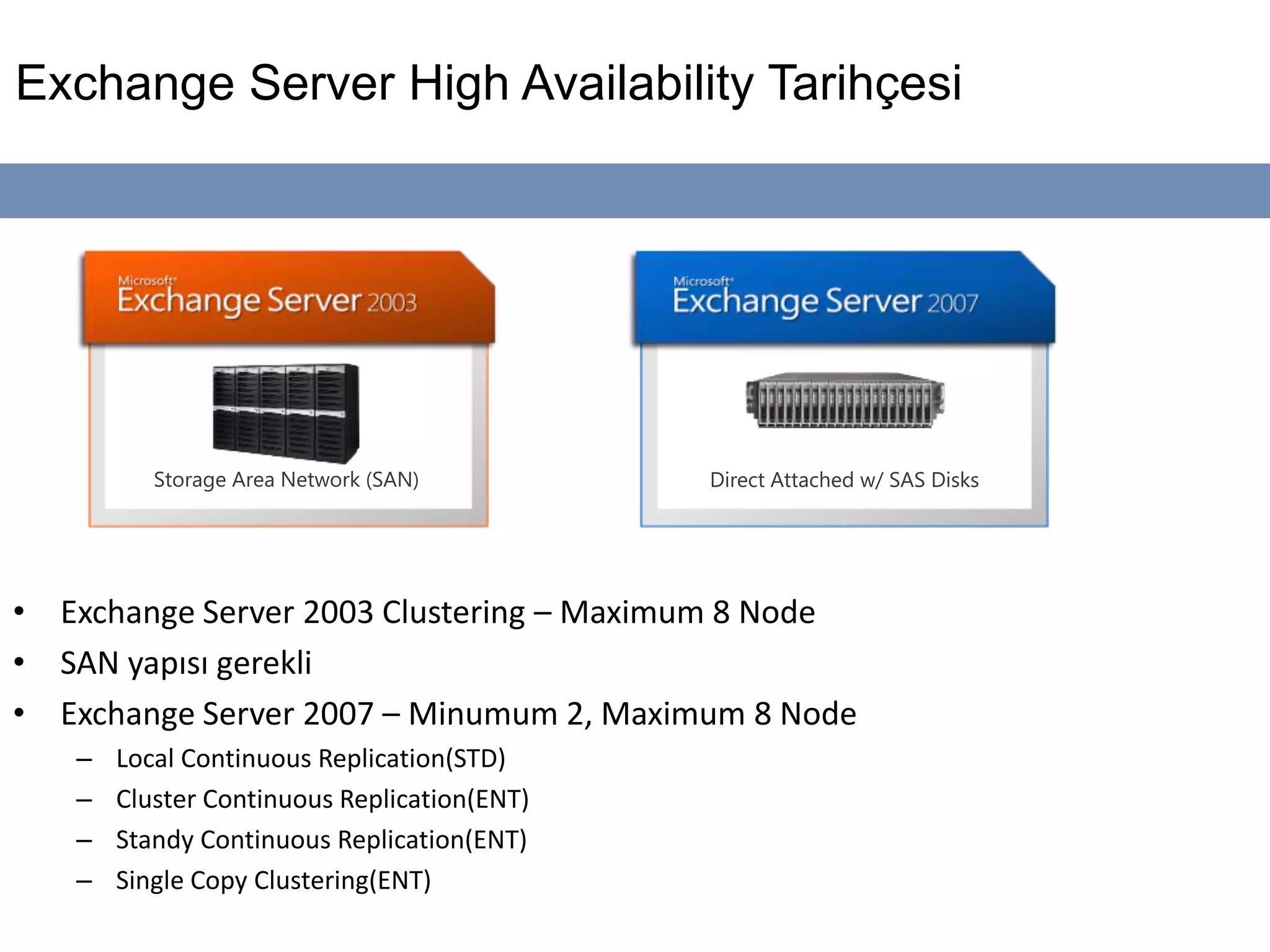

3. Exchange Server High Availability Tarihçesi
• Exchange Server 2003 Clustering – Maximum 8 Node
• SAN yapısı gerekli
• Exchange Server 2007 – Minumum 2, Maximum 8 Node
– Local Continuous Replication(STD)
– Cluster Continuous Replication(ENT)
– Standy Continuous Replication(ENT)
– Single Copy Clustering(ENT)
Storage Area Network (SAN) Direct Attached w/ SAS Disks

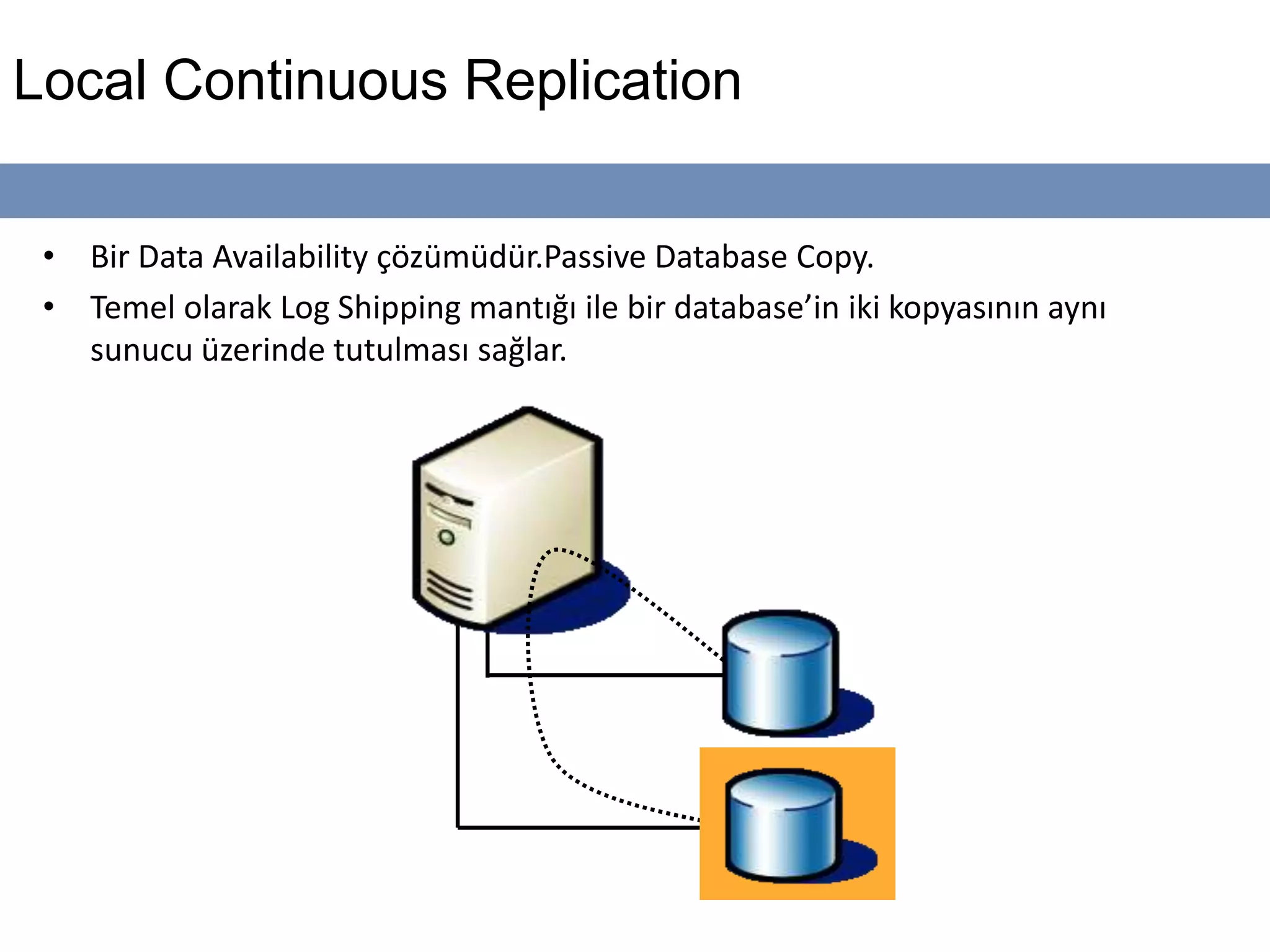

4. Local Continuous Replication
• Bir Data Availability çözümüdür.Passive Database Copy.
• Temel olarak Log Shipping mantığı ile bir database’in iki kopyasının aynı
sunucu üzerinde tutulması sağlar.

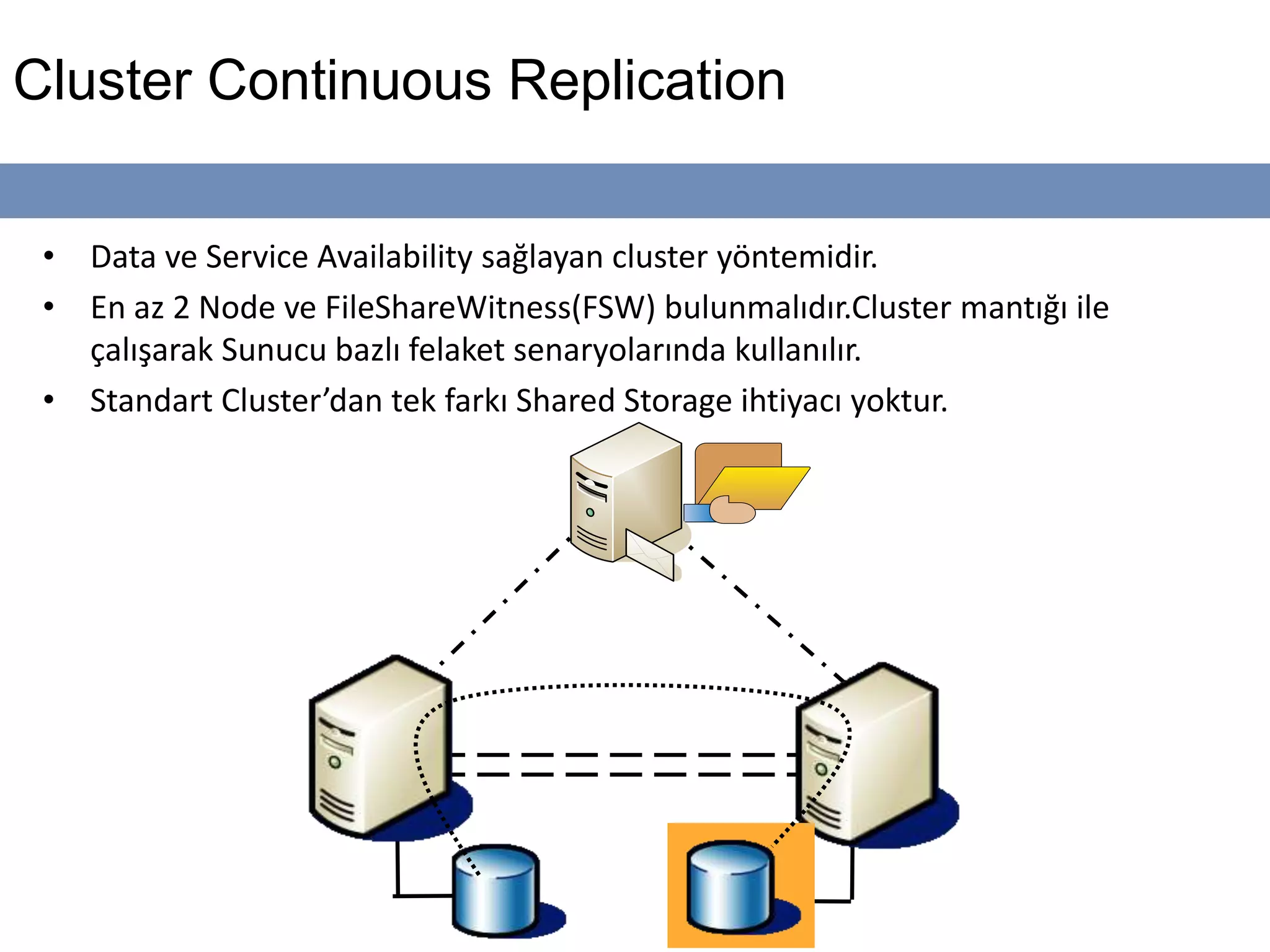

5. Cluster Continuous Replication
• Data ve Service Availability sağlayan cluster yöntemidir.
• En az 2 Node ve FileShareWitness(FSW) bulunmalıdır.Cluster mantığı ile
çalışarak Sunucu bazlı felaket senaryolarında kullanılır.
• Standart Cluster’dan tek farkı Shared Storage ihtiyacı yoktur.

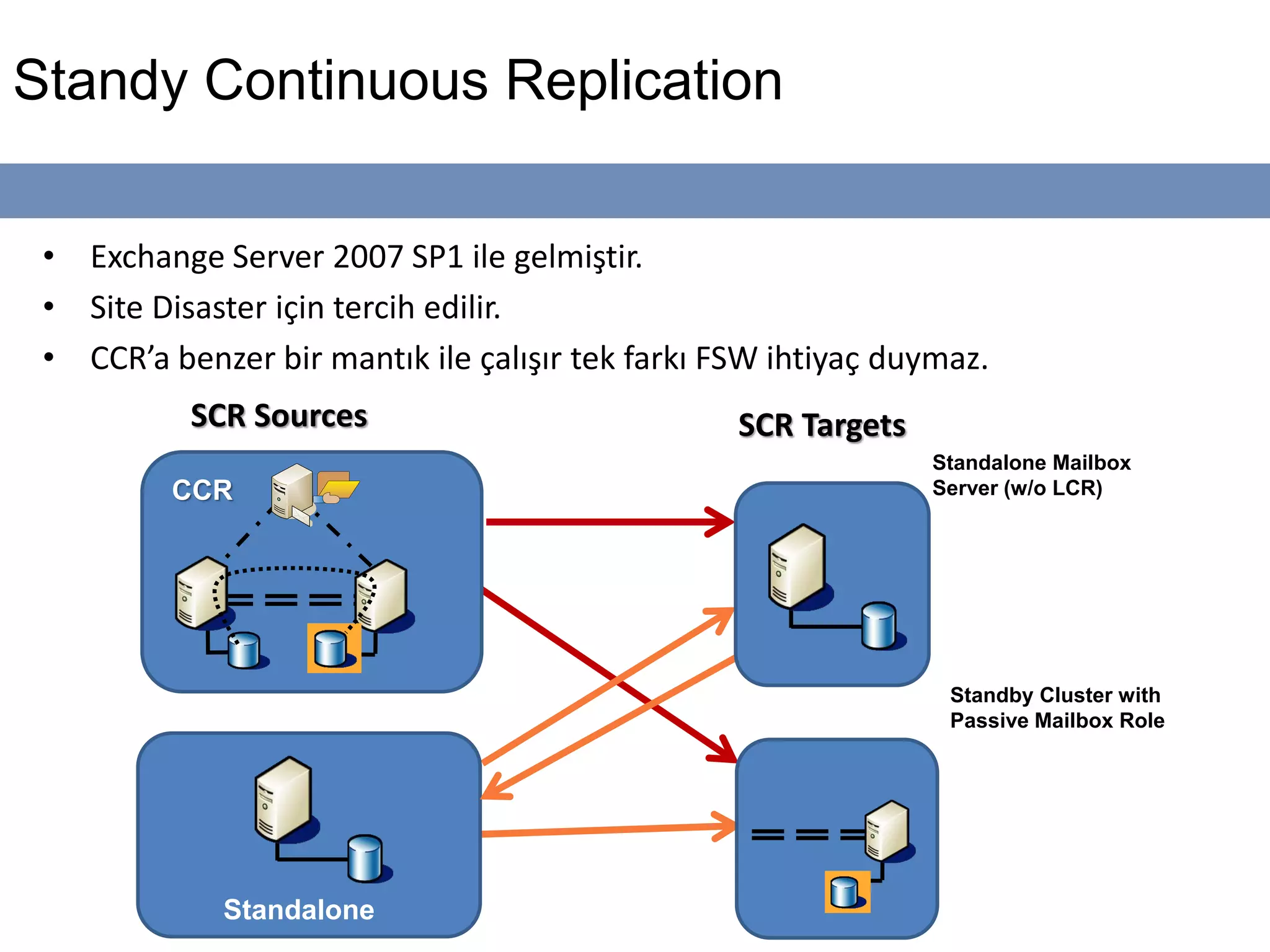

6. Standy Continuous Replication
• Exchange Server 2007 SP1 ile gelmiştir.
• Site Disaster için tercih edilir.
• CCR’a benzer bir mantık ile çalışır tek farkı FSW ihtiyaç duymaz.
CCR
Standalone
Standalone Mailbox
Server (w/o LCR)
Standby Cluster with
Passive Mailbox Role
SCR Sources SCR Targets

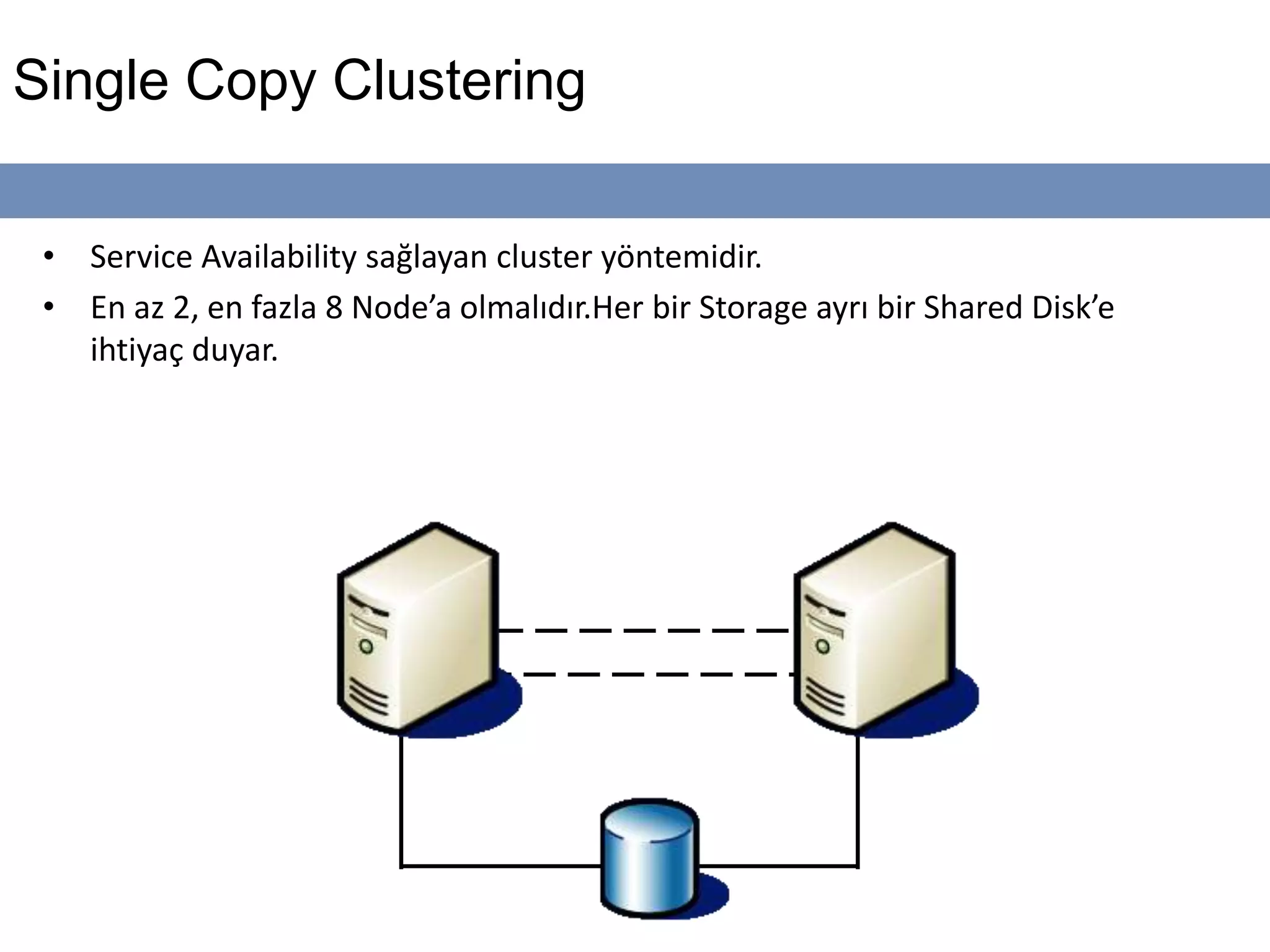

7. Single Copy Clustering
• Service Availability sağlayan cluster yöntemidir.
• En az 2, en fazla 8 Node’a olmalıdır.Her bir Storage ayrı bir Shared Disk’e
ihtiyaç duyar.

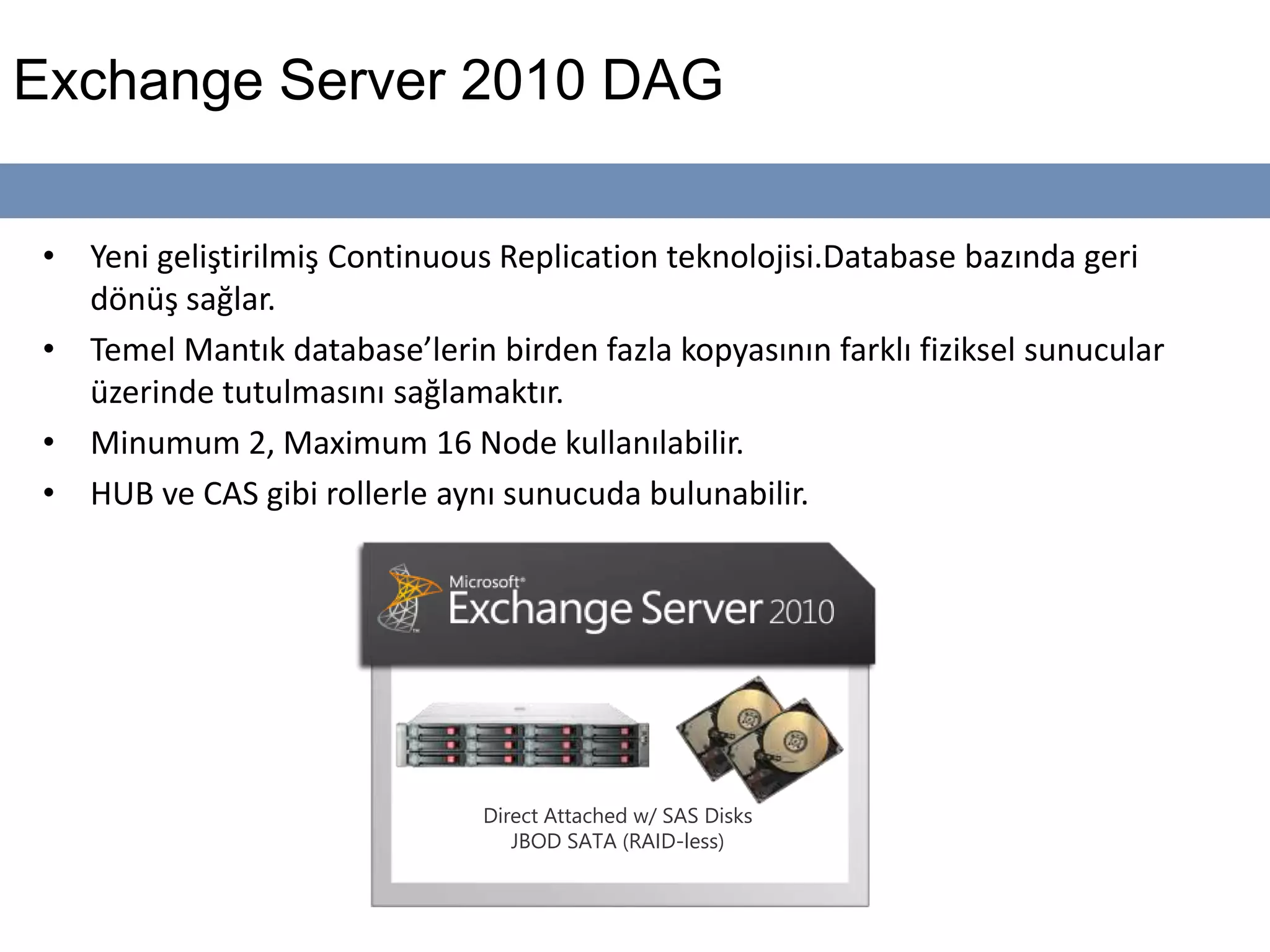

8. Exchange Server 2010 DAG
• Yeni geliştirilmiş Continuous Replication teknolojisi.Database bazında geri
dönüş sağlar.
• Temel Mantık database’lerin birden fazla kopyasının farklı fiziksel sunucular
üzerinde tutulmasını sağlamaktır.
• Minumum 2, Maximum 16 Node kullanılabilir.
• HUB ve CAS gibi rollerle aynı sunucuda bulunabilir.
Direct Attached w/ SAS Disks
JBOD SATA (RAID-less)

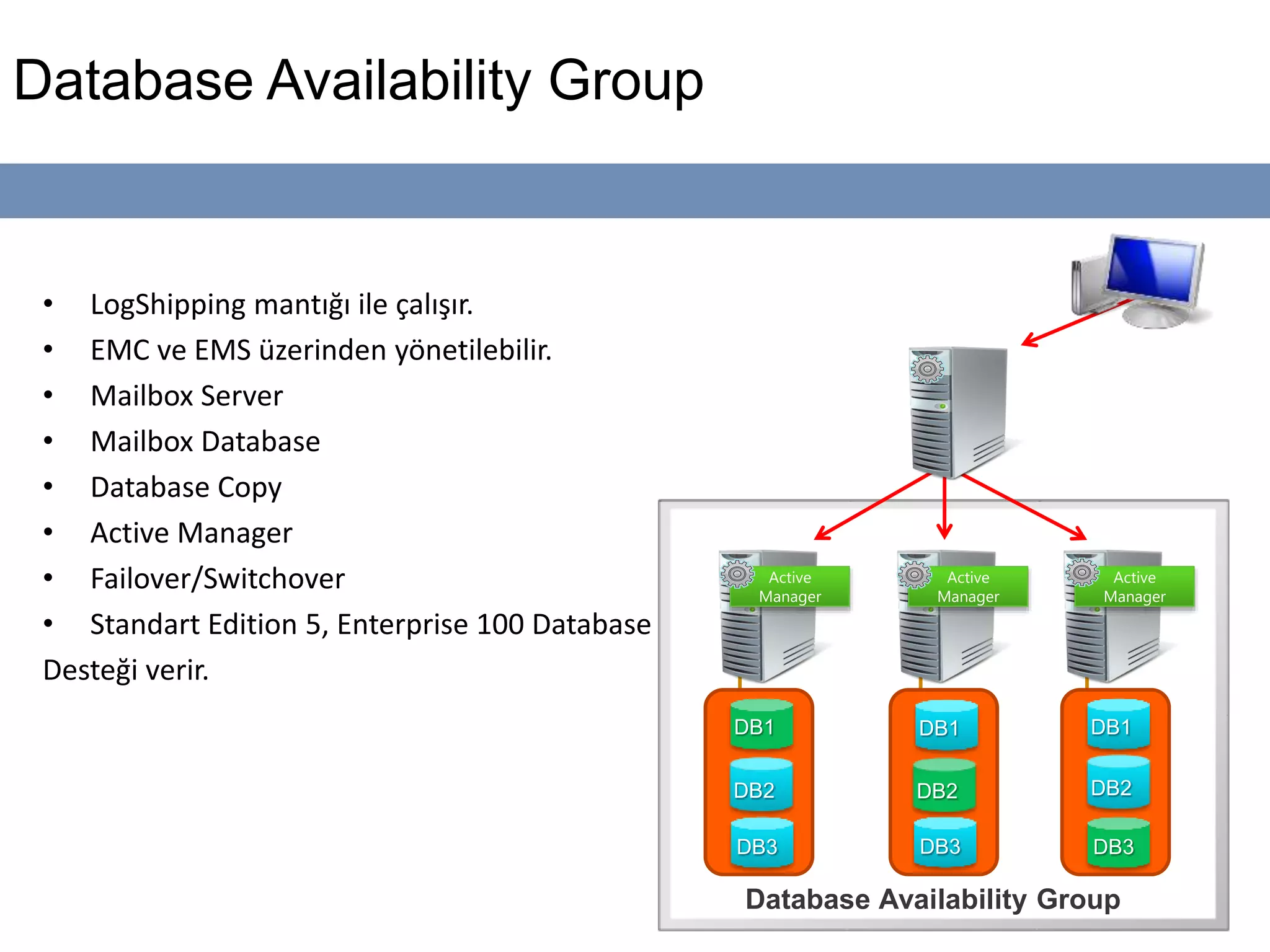

9. Database Availability Group
• LogShipping mantığı ile çalışır.
• EMC ve EMS üzerinden yönetilebilir.
• Mailbox Server
• Mailbox Database
• Database Copy
• Active Manager
• Failover/Switchover
• Standart Edition 5, Enterprise 100 Database
Desteği verir.
Active
Manager
Active
Manager
Active
Manager
Database Availability Group

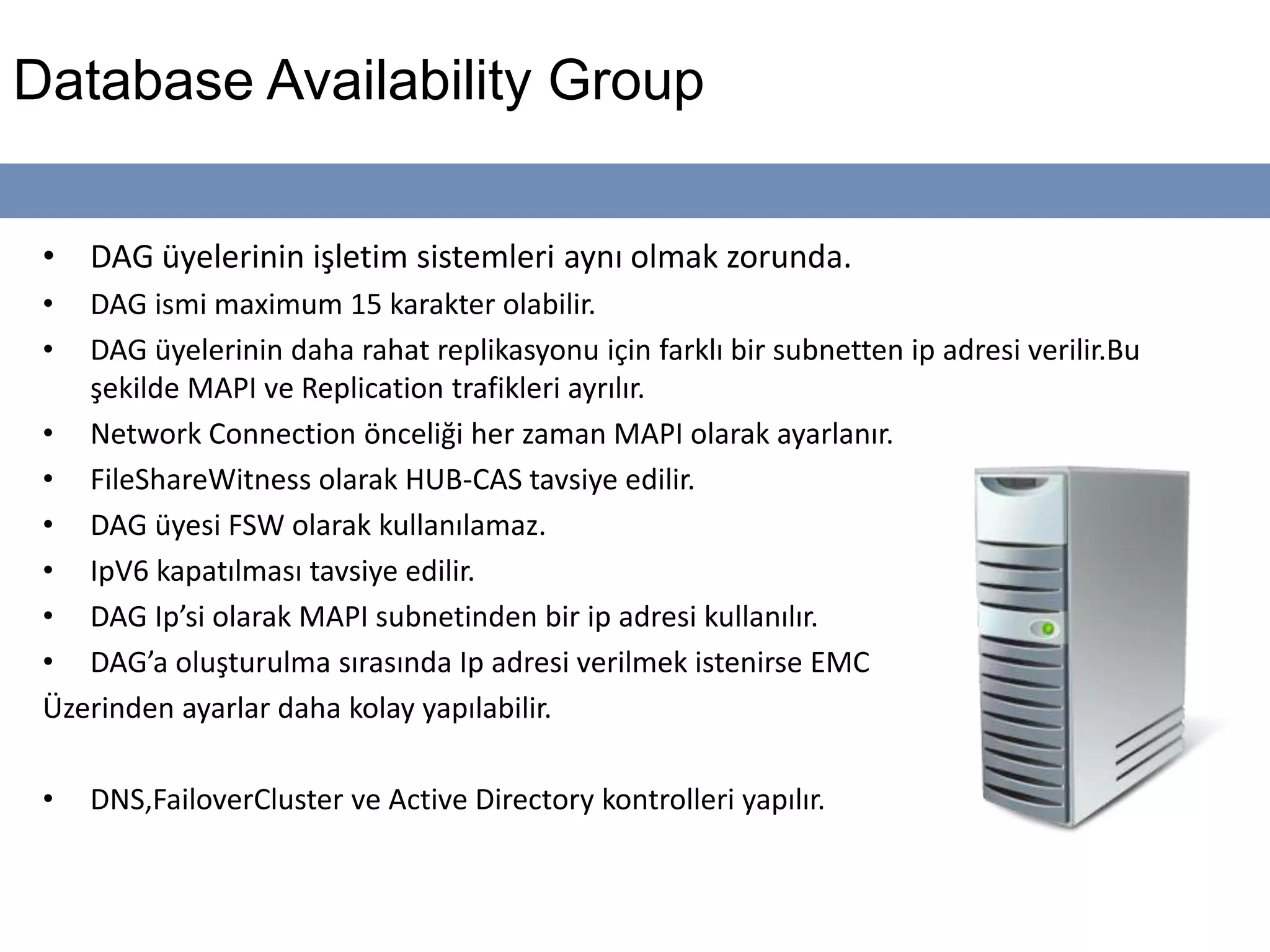

10. Database Availability Group
• DAG üyelerinin işletim sistemleri aynı olmak zorunda.
• DAG ismi maximum 15 karakter olabilir.
• DAG üyelerinin daha rahat replikasyonu için farklı bir subnetten ip adresi verilir.Bu
şekilde MAPI ve Replication trafikleri ayrılır.
• Network Connection önceliği her zaman MAPI olarak ayarlanır.
• FileShareWitness olarak HUB-CAS tavsiye edilir.
• DAG üyesi FSW olarak kullanılamaz.
• IpV6 kapatılması tavsiye edilir.
• DAG Ip’si olarak MAPI subnetinden bir ip adresi kullanılır.
• DAG’a oluşturulma sırasında Ip adresi verilmek istenirse EMC
Üzerinden ayarlar daha kolay yapılabilir.
• DNS,FailoverCluster ve Active Directory kontrolleri yapılır.

13. Sorular?

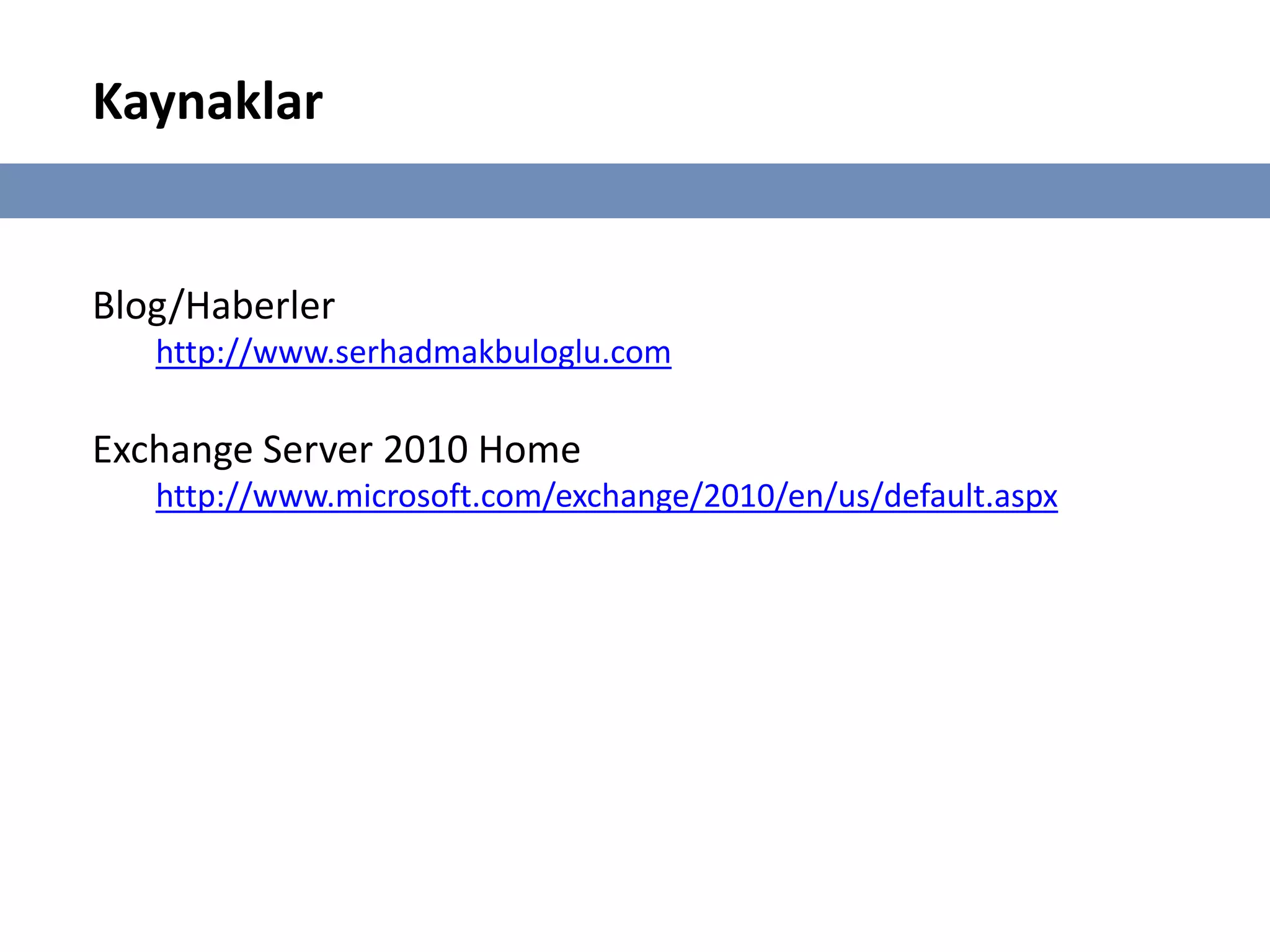

14. Kaynaklar
Blog/Haberler
http://www.serhadmakbuloglu.com
Exchange Server 2010 Home
http://www.microsoft.com/exchange/2010/en/us/default.aspx
