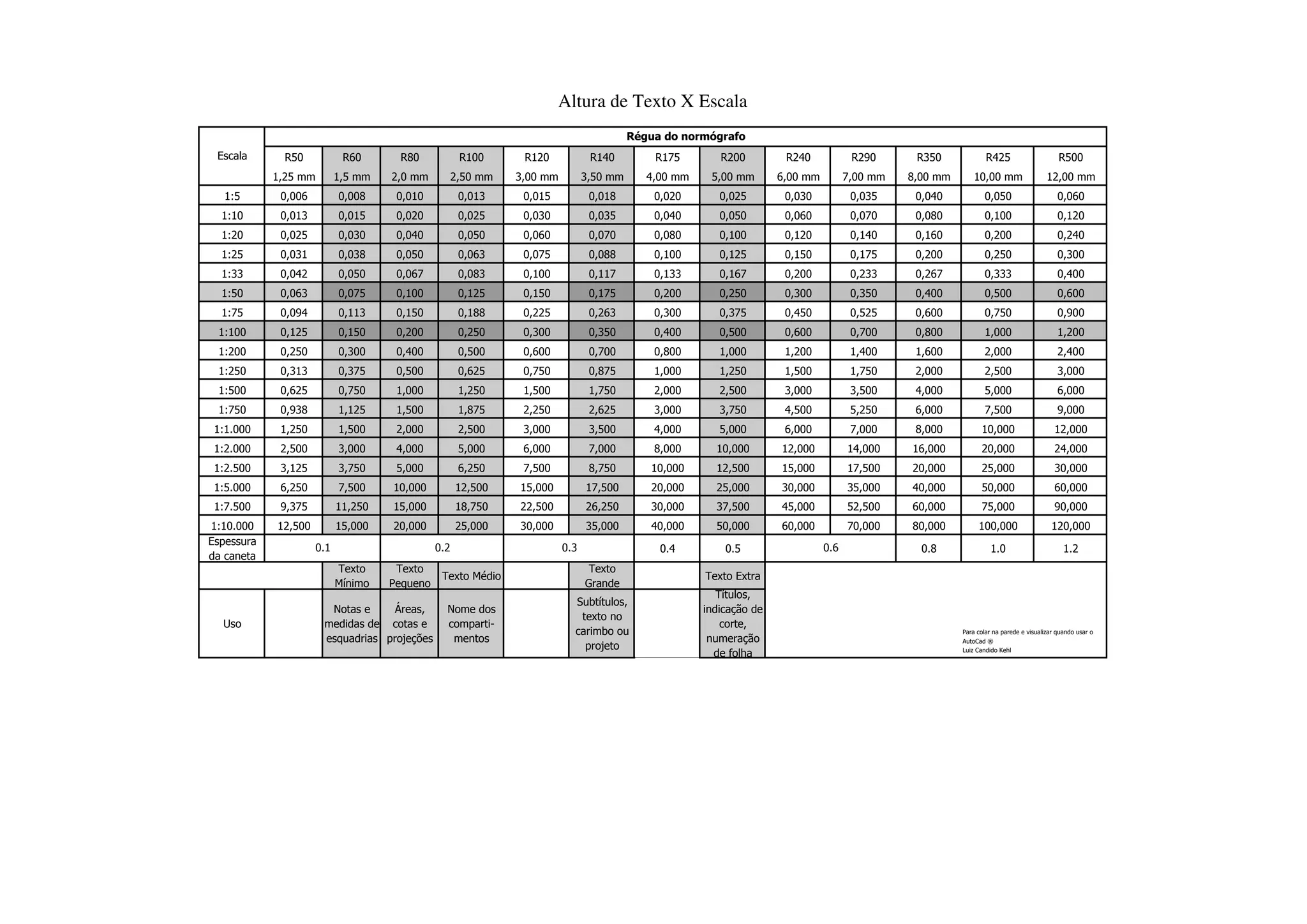

1. Altura de Texto X Escala
Régua do normógrafo
Escala R50 R60 R80 R100 R120 R140 R175 R200 R240 R290 R350 R425 R500
1,25 mm 1,5 mm 2,0 mm 2,50 mm 3,00 mm 3,50 mm 4,00 mm 5,00 mm 6,00 mm 7,00 mm 8,00 mm 10,00 mm 12,00 mm
1:5 0,006 0,008 0,010 0,013 0,015 0,018 0,020 0,025 0,030 0,035 0,040 0,050 0,060
1:10 0,013 0,015 0,020 0,025 0,030 0,035 0,040 0,050 0,060 0,070 0,080 0,100 0,120
1:20 0,025 0,030 0,040 0,050 0,060 0,070 0,080 0,100 0,120 0,140 0,160 0,200 0,240
1:25 0,031 0,038 0,050 0,063 0,075 0,088 0,100 0,125 0,150 0,175 0,200 0,250 0,300
1:33 0,042 0,050 0,067 0,083 0,100 0,117 0,133 0,167 0,200 0,233 0,267 0,333 0,400
1:50 0,063 0,075 0,100 0,125 0,150 0,175 0,200 0,250 0,300 0,350 0,400 0,500 0,600
1:75 0,094 0,113 0,150 0,188 0,225 0,263 0,300 0,375 0,450 0,525 0,600 0,750 0,900
1:100 0,125 0,150 0,200 0,250 0,300 0,350 0,400 0,500 0,600 0,700 0,800 1,000 1,200
1:200 0,250 0,300 0,400 0,500 0,600 0,700 0,800 1,000 1,200 1,400 1,600 2,000 2,400
1:250 0,313 0,375 0,500 0,625 0,750 0,875 1,000 1,250 1,500 1,750 2,000 2,500 3,000
1:500 0,625 0,750 1,000 1,250 1,500 1,750 2,000 2,500 3,000 3,500 4,000 5,000 6,000
1:750 0,938 1,125 1,500 1,875 2,250 2,625 3,000 3,750 4,500 5,250 6,000 7,500 9,000
1:1.000 1,250 1,500 2,000 2,500 3,000 3,500 4,000 5,000 6,000 7,000 8,000 10,000 12,000
1:2.000 2,500 3,000 4,000 5,000 6,000 7,000 8,000 10,000 12,000 14,000 16,000 20,000 24,000
1:2.500 3,125 3,750 5,000 6,250 7,500 8,750 10,000 12,500 15,000 17,500 20,000 25,000 30,000
1:5.000 6,250 7,500 10,000 12,500 15,000 17,500 20,000 25,000 30,000 35,000 40,000 50,000 60,000
1:7.500 9,375 11,250 15,000 18,750 22,500 26,250 30,000 37,500 45,000 52,500 60,000 75,000 90,000
1:10.000 12,500 15,000 20,000 25,000 30,000 35,000 40,000 50,000 60,000 70,000 80,000 100,000 120,000
Espessura
0.1 0.2 0.3 0.6
0.4 0.5 0.8 1.0 1.2
da caneta
Texto Texto Texto
Texto Médio Texto Extra
Mínimo Pequeno Grande
Títulos,
Subtítulos,
Notas e Áreas, Nome dos indicação de
texto no
Uso medidas de cotas e comparti- corte,
carimbo ou Para colar na parede e visualizar quando usar o
esquadrias projeções mentos numeração AutoCad ®
projeto Luiz Candido Kehl
de folha
