EnOcean-the-Latest-technology-information
Explain the latest EnOcean IoT technology and forcast.
EnOcean-the-Latest-technology-information
- 1.

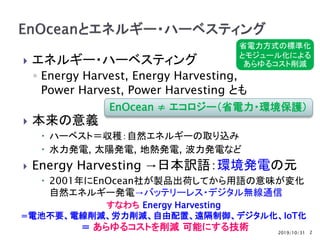

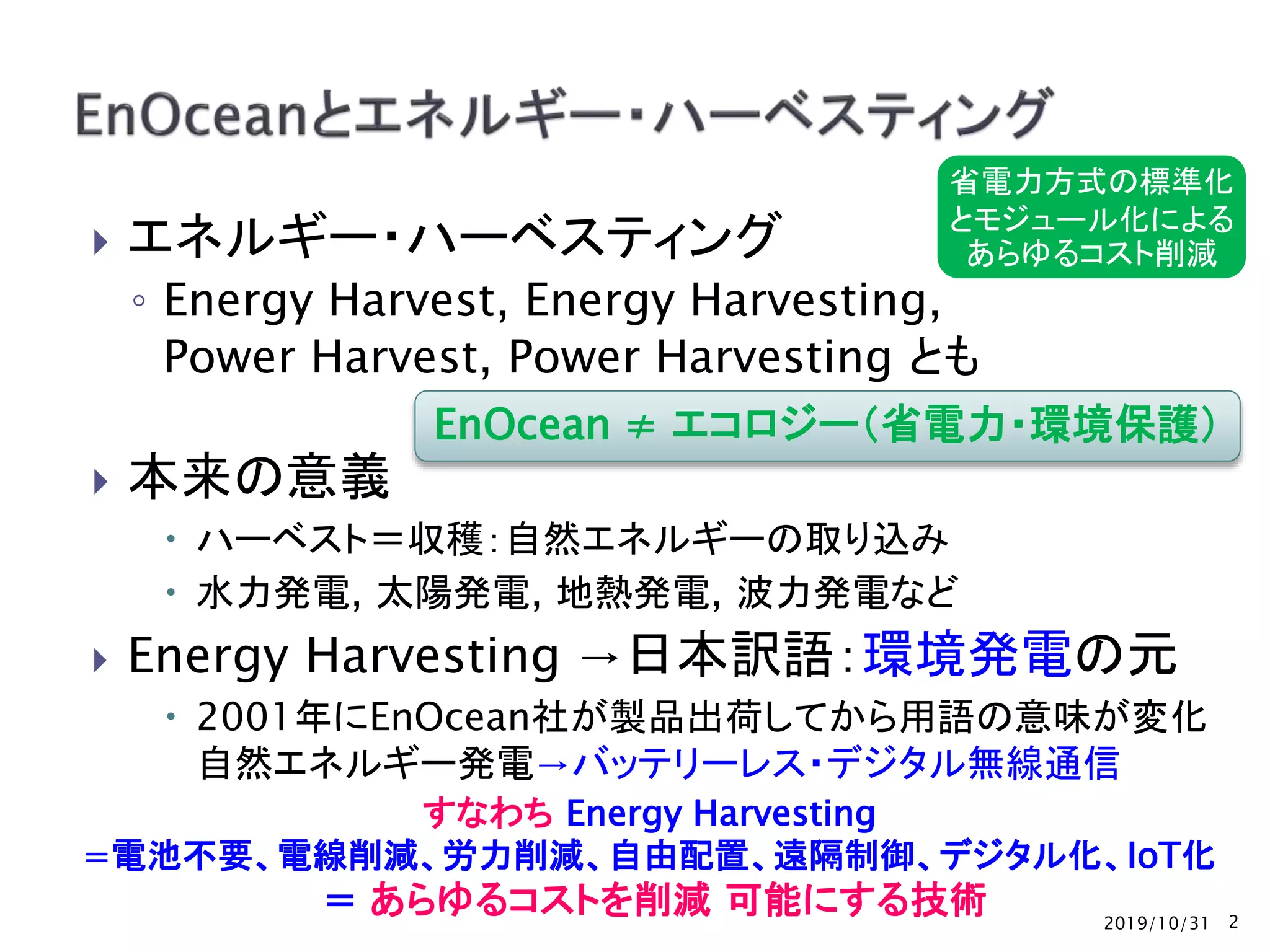

- 2. エネルギー・ハーベスティング ◦ EnergyHarvest, Energy Harvesting, Power Harvest, Power Harvesting とも 本来の意義 ハーベスト＝収穫：自然エネルギーの取り込み 水力発電, 太陽発電, 地熱発電, 波力発電など Energy Harvesting →日本訳語：環境発電の元 2001年にEnOcean社が製品出荷してから用語の意味が変化 自然エネルギー発電→バッテリーレス・デジタル無線通信 2019/10/31 EnOcean ≠ エコロジー（省電力・環境保護） すなわち Energy Harvesting =電池不要、電線削減、労力削減、自由配置、遠隔制御、デジタル化、IoT化 ＝ あらゆるコストを削減 可能にする技術 2 省電力方式の標準化 とモジュール化による あらゆるコスト削減

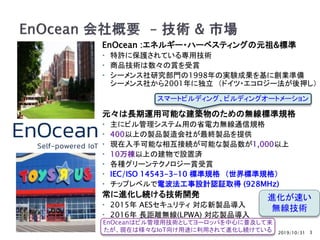

- 3. 2019/10/31 EnOcean :エネルギー・ハーベスティングの元祖&標準 特許に保護されている専用技術 商品技術は数々の賞を受賞 シーメンス社研究部門の1998年の実験成果を基に創業準備 シーメンス社から2001年に独立 （ドイツ・エコロジー法が後押し） 元々は長期運用可能な建築物のための無線標準規格 主にビル管理システム用の省電力無線通信規格 400以上の製品製造会社が最終製品を提供 現在入手可能な相互接続が可能な製品数が1,000以上 10万棟以上の建物で設置済 各種グリーンテクノロジー賞受賞 IEC/ISO 14543-3-10 標準規格 （世界標準規格） チップレベルで電波法工事設計認証取得 (928MHz) 常に進化し続ける技術開発 2015年 AESセキュリティ 対応新製品導入 2016年 長距離無線(LPWA) 対応製品導入 3 進化が速い 無線技術 スマートビルディング、ビルディングオートメーション EnOceanはビル管理用技術としてヨーロッパを中心に普及して来 たが、現在は様々なIoT向け用途に利用されて進化し続けている

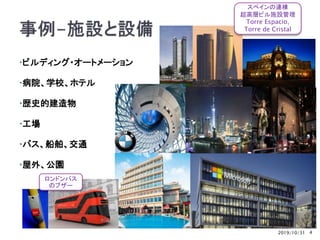

- 4.

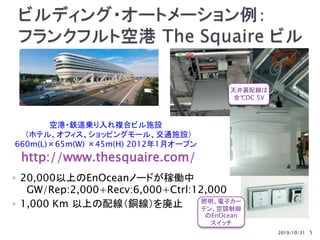

- 5. 2019/10/31 5 ◦ 20,000以上のEnOceanノードが稼働中 GW/Rep:2,000+Recv:6,000+Ctrl:12,000 ◦1,000 Km 以上の配線（銅線）を廃止 空港・鉄道乗り入れ複合ビル施設 （ホテル、オフィス、ショッピングモール、交通施設） 660m(L)×65m(W) ×45m(H) 2012年1月オープン http://www.thesquaire.com/ 照明、電子カー テン、空調制御 のEnOcean スイッチ 天井裏配線は 全てDC 5V

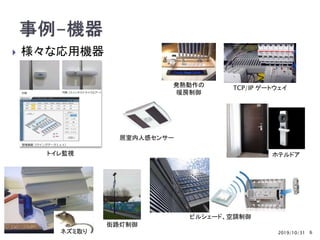

- 6. 2019/10/31 6 様々な応用機器 ネズミ取り 発熱動作の 暖房制御 ビルシェード、空調制御 TCP/IPゲートウェイ 居室内人感センサー ホテルドア 街路灯制御 トイレ監視

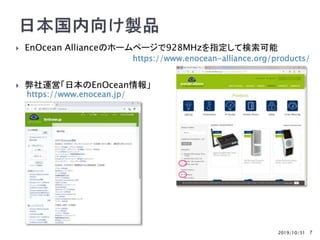

- 7. 2019/10/31 7 EnOceanAllianceのホームページで928MHzを指定して検索可能 弊社運営「日本のEnOcean情報」 https://www.enocean-alliance.org/products/ https://www.enocean.jp/

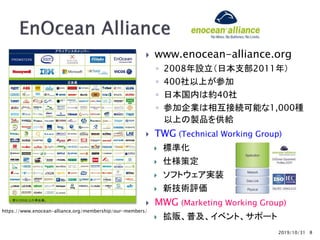

- 8. 2019/10/31 www.enocean-alliance.org ◦ 2008年設立（日本支部2011年） ◦400社以上が参加 ◦ 日本国内は約40社 ◦ 参加企業は相互接続可能な1,000種 以上の製品を供給 TWG (Technical Working Group) 標準化 仕様策定 ソフトウェア実装 新技術評価 MWG (Marketing Working Group) 拡販、普及、イベント、サポート 8 https://www.enocean-alliance.org/membership/our-members/

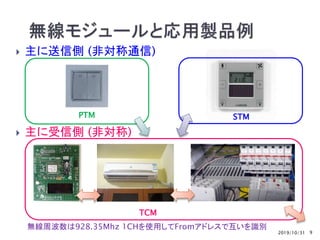

- 9. 2019/10/31 9 主に送信側(非対称通信) 主に受信側 (非対称) STMPTM TCM 無線周波数は928.35Mhz 1CHを使用してFromアドレスで互いを識別
- 10. 2019/10/31 メカニカル: 指先の力によるエネルギー 基本原理は電磁誘導作用 プッシュボタン操作によるユーザー個別のエネルギー変換 100,000 回操作でもメンテナンス・フリー（約30年） 薄型化、小型化が可能な基本モジュール・デザイン ソーラー・セル: 自然光と室内光 即時動作可能な エネルギー 供給源 標準品 ソーラーセル (13x35mm) の室内利用の評価 温度差発電: ペルチェ素子 EnOcean 超低電圧 DC/DC コンバータによる昇圧 0.1～0.5V→3.3V メンテナンス・フリーで実装・運用が可能 蓄積: キャパシタ制御 効率・サイズの最適化 → SHOEI PAS614L :0.25F (コンデンサの約千倍) 構造の違いによる最適回路を策定 ECO 200 ECT 310 ECS 200 STM3xy,STM4xy 10 省電力無線送信をするためには、様々な発電・蓄積技術が利用可能

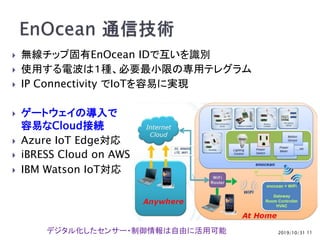

- 11. 無線チップ固有EnOcean IDで互いを識別 使用する電波は１種、必要最小限の専用テレグラム IP Connectivity でIoTを容易に実現 ゲートウェイの導入で 容易なCloud接続 Azure IoT Edge対応 iBRESS Cloud on AWS IBM Watson IoT対応 2019/10/31 11デジタル化したセンサー・制御情報は自由に活用可能

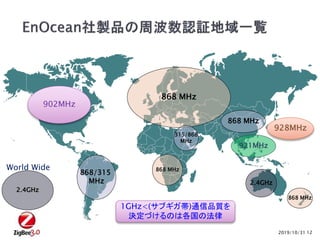

- 12. 2019/10/31 868 MHz 868 MHz 868MHz 315/868 MHz 868/315 MHz 868 MHz 12 902MHz 928MHz 1GHz<(サブギガ帯)通信品質を 決定づけるのは各国の法律 2.4GHz 2.4GHz World Wide 921MHz

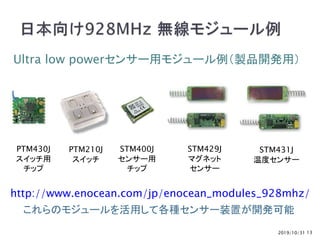

- 13. 2019/10/31 13 PTM210J スイッチ PTM430J スイッチ用 チップ STM400J センサー用 チップ STM429J マグネット センサー STM431J 温度センサー http://www.enocean.com/jp/enocean_modules_928mhz/ Ultra lowpowerセンサー用モジュール例（製品開発用） これらのモジュールを活用して各種センサー装置が開発可能
- 14. 送信、受信、ハードウェア、ハーベスター、回路、 ソフトウェアなどの一通りEnOceanの機能を 評価・開発可能 内容 ◦ECO200, PTM210J, PTM430Jスイッチ開発モジュール ◦ STM400J送信・ゲートウェイ ◦ USB400J 受信モジュール ◦ STM431J送信モジュール ◦ 学習用CD(オプション) 2019/10/31 14

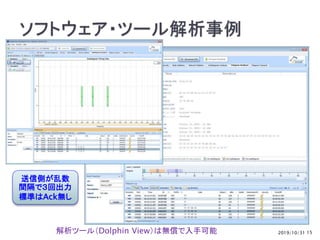

- 15.

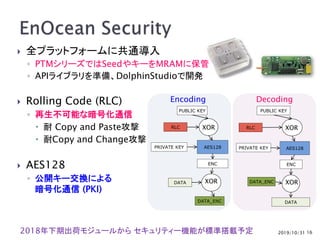

- 16. 2019/10/31 全プラットフォームに共通導入 ◦ PTMシリーズではSeedやキーをMRAMに保管 ◦APIライブラリを準備、DolphinStudioで開発 Rolling Code (RLC) ◦ 再生不可能な暗号化通信 耐 Copy and Paste攻撃 耐Copy and Change攻撃 AES128 ◦ 公開キー交換による 暗号化通信 (PKI) 16 PUBLIC KEY RLC AES128 ENC DATA DATA_ENC PRIVATE KEY XOR XOR PUBLIC KEY RLC AES128 ENC DATA_ENC DATA PRIVATE KEY XOR XOR Encoding Decoding 2018年下期出荷モジュールから セキュリティー機能が標準搭載予定
- 17. 2019/10/31 17 Newsrelease EnOcean 2.4GHzは ZigBee 3.0採用 →相互接続可能に！
- 18. 2019/10/31 18 バッテリーレス遠距離無線通信 ◦10mW (+10dBm) 送信出力 / 925MHz （日本向け） ◦ 17cm2 大容量太陽電池 ◦ -123dBm 受信側感度 ◦ ヨーロッパほか、浅草、日比谷、江戸川河川敷等で実証実験済 実証実験結果 ◦ 環境により最大7kmの 通信飛距離を確認 ◦ 3km四方程度の範囲であれば良好なEnOcean通信を確保 2017年から販売中
- 19. 2009年 企業向け教育開始 2010年 イベント展示試作・受託開発開始 以後 30種以上のシステム開発 30回以上のイベントセミナー 2011年 EnOcean Alliance Japan 発足に寄与 2012年 EnOcean Alliance TWG (本会)参加 2019/10/31 19 EnOcean IoT スターターキット
- 20.
