1. Электроприводы ELODRIVE
Цены действуют с 12.01.2009
Широкий модельный ряд до 40 Нм
Степень защиты IP55 и IP 66
Передовые технологии
Немецкое качество
Электроприводы без функции защитного возврата
Серия AN Электроприводы без пружинного возврата (90с/90º)
Крутящий Электро- Степень Встроен.
Модель Управление
момент питание защиты устройства Цена, €
AN-04C1E 4 Нм 24 В 2/3-х позиционное IP 55 70
переклю-
AN-04C1E-S1 4 Нм 24 В 2/3-х позиционное IP 55 80
чатель
потенци-
AN-04C1E-P5K 4 Нм 24 В 2/3-х позиционное IP 55 97
ометр
AN-04C2E 4 Нм 220 В 2/3-х позиционное IP 55 71
переклю-
AN-04C2E-S1 4 Нм 220 В 2/3-х позиционное IP 55 83
чатель
AN-04P1E 4 Нм 24 В 2...10 В IP 55 102
AN-04P1E-U0 4 Нм 24 В 0...10 В IP 55 103
AN-04P2E 4 Нм 220 В 2...10 В IP 55 121
AN-04P2E-U0 4 Нм 220 В 0...10 В IP 55 125
Серия BN Электроприводы без пружинного возврата (90с/90º)
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты BN (IP55) BNP (IP66)
BN(P)-05C1E 5 Нм 24 В 2/3-х позиционное IP55 / IP66 102 104
BN(P)-05C2E 5 Нм 220 В 2/3-х позиционное IP55 / IP66 115 117
BN(P)-05P1E 5 Нм 24 В 0/2...10 В IP55 / IP66 132 142
BN(P)-05P2E 5 Нм 220 В 0/2...10 В IP55 / IP66 150 159
BN(P)-10C1E 10 Нм 24 В 2/3-х позиционное IP55 / IP66 102 114
BN(P)-10C2E 10 Нм 220 В 2/3-х позиционное IP55 / IP66 116 129
BN(P)-10P1E 10 Нм 24 В 0/2...10 В IP55 / IP66 132 154
BN(P)-10P2E 10 Нм 220 В 0/2...10 В IP55 / IP66 150 173
BN(P)-15C1E 15 Нм 24 В 2/3-х позиционное IP55 / IP66 115 138
BN(P)-15C2E 15 Нм 220 В 2/3-х позиционное IP55 / IP66 130 144
BN(P)-15P1E 15 Нм 24 В 0/2...10 В IP55 / IP66 150 180
BN(P)-15P2E 15 Нм 220 В 0/2...10 В IP55 / IP66 171 205
BN(P)-20C1E 20 Нм 24 В 2/3-х позиционное IP55 / IP66 124 148
BN(P)-20C2E 20 Нм 220 В 2/3-х позиционное IP55 / IP66 140 153
BN(P)-20P1E 20 Нм 24 В 0/2...10 В IP55 / IP66 161 189
BN(P)-20P2E 20 Нм 220 В 0/2...10 В IP55 / IP66 184 213
Серия BF Электроприводы без пружинного возврата (30с/90º) ускоренные
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты BF (IP55) BFP (IP66)
BF(P)-05C1E 5 Нм 24 В 2/3-х позиционное IP55 / IP66 122 135
BF(P)-05C2E 5 Нм 220 В 2/3-х позиционное IP55 / IP66 144 158
BF(P)-05P1E 5 Нм 24 В 0/2...10 В IP55 / IP66 157 180
BF(P)-05P2E 5 Нм 220 В 0/2...10 В IP55 / IP66 180 205

2. Серия CN Электроприводы без пружинного возврата (90с/90º)
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты CN (IP55) CNP (IP66)
CN(P)-40C1E 40 Нм 24 В 2/3-х позиц. IP55 / IP66 353 397
CN(P)-40C2E 40 Нм 220 В 2/3-х позиц. IP55 / IP66 361 406
CN(P)-40P1E 40 Нм 24 В 0/2...10 В IP55 / IP66 446 491
CN(P)-40P2E 40 Нм 220 В 0/2...10 В IP55 / IP66 487 531
Серия CF Электроприводы без пружинного возврата (30с/90º) ускоренные
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты CF (IP55) CFP (IP66)
CF(P)-15C1E 15 Нм 24 В 2/3-х позиц. IP55 / IP66 425 469
CF(P)-15C2E 15 Нм 220 В 2/3-х позиц. IP55 / IP66 442 487
CF(P)-15P1E 15 Нм 24 В 0/2...10 В IP55 / IP66 518 563
CF(P)-15P2E 15 Нм 220 В 0/2...10 В IP55 / IP66 567 612
Электроприводы с функцией защитного возврата
Электроприводы с пружинным и электронным возвратом при установке на воздушные
клапаны в приточных системах используются для защиты водяного нагревателя от
размораживания в случае аварийного отключения электроэнергии.
Серия BS Электроприводы с пружинным возвратом (90с/90º)
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты BS (IP55) BSP (IP66)
BS(P)-04A1E 4 Нм 24 В Откр/Закр IP55 / IP66 131 145
BS(P)-04A2E 4 Нм 220 В Откр/Закр IP55 / IP66 145 170
BS(P)-04F1E 4 Нм 24 В 3-х позиционное IP55 / IP66 143 157
BS(P)-04F2E 4 Нм 220 В 3-х позиционное IP55 / IP66 168 183
BS(P)-04P1E 4 Нм 24 В 0/2...10 В IP55 / IP66 186 200
BS(P)-04P2E 4 Нм 220 В 0/2...10 В IP55 / IP66 217 231
Серия BT Электроприводы с пружинным возвратом (30с/90º) ускоренные
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты BT (IP55) BTP (IP66)
BT(P)-04A1E 4 Нм 24 В Откр/Закр IP55 / IP66 131 145
BT(P)-04A2E 4 Нм 220 В Откр/Закр IP55 / IP66 155 170
BT(P)-04F1E 4 Нм 24 В 3-х позиционное IP55 / IP66 143 157
BT(P)-04F2E 4 Нм 220 В 3-х позиционное IP55 / IP66 168 183
BT(P)-04P1E 4 Нм 24 В 0/2...10 В IP55 / IP66 191 204
BT(P)-04P2E 4 Нм 220 В 0/2...10 В IP55 / IP66 222 236
Серия CS Электроприводы с пружинным возвратом (90с/90º)
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты CS (IP55) CSP (IP66)
CS(P)-20A1E 20 Нм 24 В Откр/Закр IP55 / IP66 418 462
CS(P)-20A2E 20 Нм 220 В Откр/Закр IP55 / IP66 452 497
CS(P)-20F1E 20 Нм 24 В 3-х позиц. IP55 / IP66 441 485
CS(P)-20F2E 20 Нм 220 В 3-х позиц. IP55 / IP66 475 520
CS(P)-20P1E 20 Нм 24 В 0/2...10 В IP55 / IP66 513 557
CS(P)-20P2E 20 Нм 220 В 0/2...10 В IP55 / IP66 593 638
Серия BE Электроприводы с электронным возвратом (90с/90º) EloSafe
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты BE (IP55) BEP (IP66)
BE(P)-10A1E 10 Нм 24 В Откр/Закр, 2-х жил. IP55 / IP66 210 221
BE(P)-10A2E 10 Нм 220 В Откр/Закр, 2-х жил. IP55 / IP66 220 231
BE(P)-10D1E 10 Нм 24 В Откр/Закр, 3-х жил. IP55 / IP66 215 226
BE(P)-10D2E 10 Нм 220 В Откр/Закр, 3-х жил. IP55 / IP66 225 236
BE(P)-10F1E 10 Нм 24 В 3-х позиционное IP55 / IP66 223 234
BE(P)-10F2E 10 Нм 220 В 3-х позиционное IP55 / IP66 233 244
BE(P)-10P1E 10 Нм 24 В 0/2...10 В IP55 / IP66 270 282
BE(P)-10P2E 10 Нм 220 В 0/2...10 В IP55 / IP66 293 305

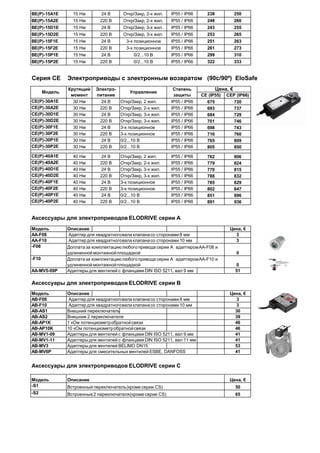

3. BE(P)-15A1E 15 Нм 24 В Откр/Закр, 2-х жил. IP55 / IP66 238 250
BE(P)-15A2E 15 Нм 220 В Откр/Закр, 2-х жил. IP55 / IP66 248 260
BE(P)-15D1E 15 Нм 24 В Откр/Закр, 3-х жил. IP55 / IP66 243 255
BE(P)-15D2E 15 Нм 220 В Откр/Закр, 3-х жил. IP55 / IP66 253 265
BE(P)-15F1E 15 Нм 24 В 3-х позиционное IP55 / IP66 251 263
BE(P)-15F2E 15 Нм 220 В 3-х позиционное IP55 / IP66 261 273
BE(P)-15P1E 15 Нм 24 В 0/2...10 В IP55 / IP66 299 310
BE(P)-15P2E 15 Нм 220 В 0/2...10 В IP55 / IP66 322 333
Серия CE Электроприводы с электронным возвратом (90с/90º) EloSafe
Крутящий Электро- Степень Цена, €
Модель Управление
момент питание защиты CE (IP55) CEP (IP66)
CE(P)-30A1E 30 Нм 24 В Откр/Закр, 2 жил. IP55 / IP66 675 720
CE(P)-30A2E 30 Нм 220 В Откр/Закр, 2-х жил. IP55 / IP66 693 737
CE(P)-30D1E 30 Нм 24 В Откр/Закр, 3-х жил. IP55 / IP66 684 729
CE(P)-30D2E 30 Нм 220 В Откр/Закр, 3-х жил. IP55 / IP66 701 746
CE(P)-30F1E 30 Нм 24 В 3-х позиционное IP55 / IP66 698 743
CE(P)-30F2E 30 Нм 220 В 3-х позиционное IP55 / IP66 716 760
CE(P)-30P1E 30 Нм 24 В 0/2...10 В IP55 / IP66 765 809
CE(P)-30P2E 30 Нм 220 В 0/2...10 В IP55 / IP66 805 850
CE(P)-40A1E 40 Нм 24 В Откр/Закр, 2 жил. IP55 / IP66 762 806
CE(P)-40A2E 40 Нм 220 В Откр/Закр, 2-х жил. IP55 / IP66 779 824
CE(P)-40D1E 40 Нм 24 В Откр/Закр, 3-х жил. IP55 / IP66 770 815
CE(P)-40D2E 40 Нм 220 В Откр/Закр, 3-х жил. IP55 / IP66 788 832
CE(P)-40F1E 40 Нм 24 В 3-х позиционное IP55 / IP66 785 829
CE(P)-40F2E 40 Нм 220 В 3-х позиционное IP55 / IP66 802 847
CE(P)-40P1E 40 Нм 24 В 0/2...10 В IP55 / IP66 851 896
CE(P)-40P2E 40 Нм 220 В 0/2...10 В IP55 / IP66 891 936
Аксессуары для электроприводов ELODRIVE серии A
Модель Описание Цена, €
AA-F08 Адаптер для квадратного вала клапана со сторонами 8 мм 3
AA-F10 Адаптер для квадратного вала клапана со сторонами 10 мм 3
-F08 Доплата за комплектацию любого привода серии А адаптером AA-F08 и
удлиненной монтажной площадкой 0
-F10 Доплата за комплектацию любого привода серии А адаптером AA-F10 и
удлиненной монтажной площадкой 0
AA-MV5-09P Адаптеры для вентилей с фланцами DIN ISO 5211, вал 9 мм 51
Аксессуары для электроприводов ELODRIVE серии B
Модель Описание Цена, €
AB-F08 Адаптер для квадратного вала клапана со сторонами 8 мм 3
AB-F10 Адаптер для квадратного вала клапана со сторонами 10 мм 3
AB-AS1 Внешний переключатель 30
AB-AS2 Внешние 2 переключателя 39
AB-AP1K 1 кОм потенциометр обратной связи 46
AB-AP10K 10 кОм потенциометр обратной связи 46
AB-MV1-09 Адаптеры для вентилей с фланцами DIN ISO 5211, вал 9 мм 41
AB-MV1-11 Адаптеры для вентилей с фланцами DIN ISO 5211, вал 11 мм 41
AB-MV3 Адаптеры для вентилей BELIMO DN15 53
AB-MV6P Адаптеры для смесительных вентилей ESBE, DANFOSS 41
Аксессуары для электроприводов ELODRIVE серии C
Модель Описание Цена, €
-S1 Встроенный переключатель (кроме серии CS) 50
-S2 Встроенные 2 переключателя (кроме серии CS) 65
