Elektrotīkla piederības robežas

Koplietošanas
elektrotīkli.
Piederības un apkalpes
robežas.
Dainis Leons
Pieslēgumu direktors
Pieslēgumu funkcija
AS "Sadales tīkls"
Šmerļa iela 1, Rīga, LV-1160, Latvija
tālr.: (+371) 67728521, mob.: (+371) 29491165
22.01.2013.

23.01.2014 2Koplietošanas tīkli
Piederības robežas.
VS kopnes
VS/ZS
transformators
ZS
kopnes
ZS EPL
Kabeļu
sadalne
ZS EPL
Daudzuzskaišu sadalne
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
LietotājaAS „Sadales tīkls”
Daudzuzskaišu sadalne
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
kWh
Pēcuzskaites
ZS EPL
ZSEPL

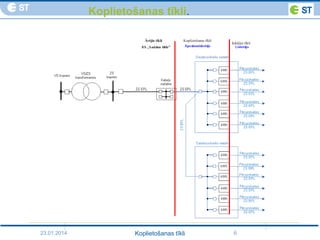

Koplietošanas tīkli.

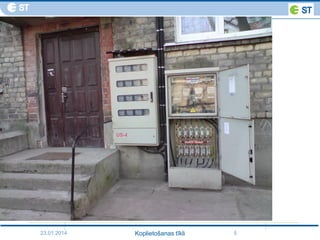

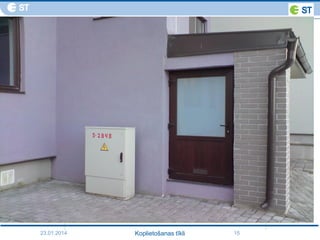

Kabeļu sadalnes novietojums
23.01.2014 Koplietošanas tīkli 7

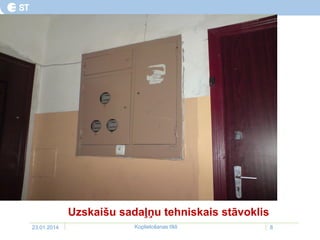

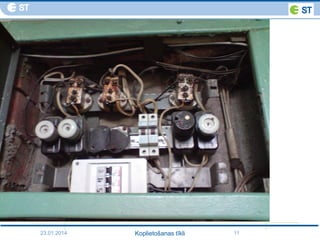

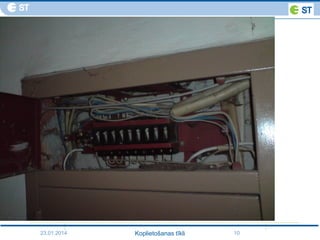

Uzskaišu sadaļņu tehniskais stāvoklis

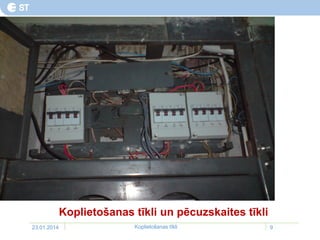

Koplietošanas tīkli un pēcuzskaites tīkli

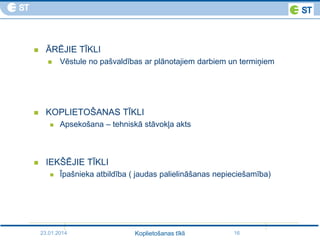

 ĀRĒJIE TĪKLI
 Vēstule no pašvaldības ar plānotajiem darbiem un termiņiem
 KOPLIETOŠANAS TĪKLI
 Apsekošana – tehniskā stāvokļa akts
 IEKŠĒJIE TĪKLI
 Īpašnieka atbildība ( jaudas palielināšanas nepieciešamība)

Noteikumi par efektīvas atļautās slodzes
izmantošanas nosacījumiem
 2012.gada 18.janvārī ar Sabiedrisko pakalpojumu regulēšanas
komisijas padomes lēmums Nr.1/1
«Noteikumi par efektīvas atļautās slodzes
izmantošanas nosacījumiem»
4. Sadales sistēmas operators pēc saskaņošanas ar
regulatoru publicē savā mājas lapā internetā atļautās slodzes
izmantošanas efektivitātes kritērijus, nosacījumus un to
piemērošanas kārtību.
6. Noteikumi stājas spēkā nākamajā dienā pēc
publicēšanas laikrakstā "Latvijas Vēstnesis".

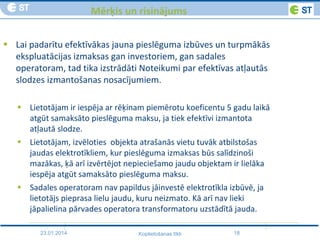

Mērķis un risinājums
 Lai padarītu efektīvākas jauna pieslēguma izbūves un turpmākās
ekspluatācijas izmaksas gan investoriem, gan sadales
operatoram, tad tika izstrādāti Noteikumi par efektīvas atļautās
slodzes izmantošanas nosacījumiem.
 Lietotājam ir iespēja ar rēķinam piemērotu koeficentu 5 gadu laikā
atgūt samaksāto pieslēguma maksu, ja tiek efektīvi izmantota
atļautā slodze.
 Lietotājam, izvēloties objekta atrašanās vietu tuvāk atbilstošas
jaudas elektrotīkliem, kur pieslēguma izmaksas būs salīdzinoši
mazākas, ķā arī izvērtējot nepieciešamo jaudu objektam ir lielāka
iespēja atgūt samaksāto pieslēguma maksu.
 Sadales operatoram nav papildus jāinvestē elektrotīkla izbūvē, ja
lietotājs pieprasa lielu jaudu, kuru neizmato. Kā arī nav lieki
jāpalielina pārvades operatora transformatoru uzstādītā jauda.

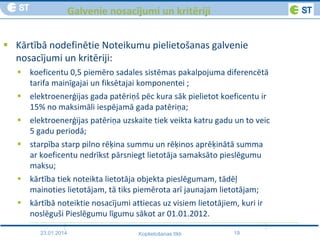

Galvenie nosacījumi un kritēriji
 Kārtībā nodefinētie Noteikumu pielietošanas galvenie
nosacījumi un kritēriji:
 koeficentu 0,5 piemēro sadales sistēmas pakalpojuma diferencētā
tarifa mainīgajai un fiksētajai komponentei ;
 elektroenerģijas gada patēriņš pēc kura sāk pielietot koeficentu ir
15% no maksimāli iespējamā gada patēriņa;
 elektroenerģijas patēriņa uzskaite tiek veikta katru gadu un to veic
5 gadu periodā;
 starpība starp pilno rēķina summu un rēķinos aprēķinātā summa
ar koeficentu nedrīkst pārsniegt lietotāja samaksāto pieslēgumu
maksu;
 kārtība tiek noteikta lietotāja objekta pieslēgumam, tādēļ
mainoties lietotājam, tā tiks piemērota arī jaunajam lietotājam;
 kārtībā noteiktie nosacījumi attiecas uz visiem lietotājiem, kuri ir
noslēguši Pieslēgumu līgumu sākot ar 01.01.2012.

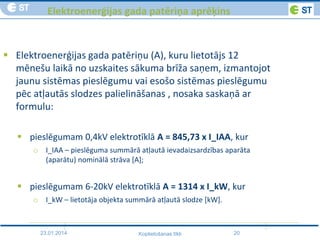

Elektroenerģijas gada patēriņa aprēķins
 Elektroenerģijas gada patēriņu (A), kuru lietotājs 12
mēnešu laikā no uzskaites sākuma brīža saņem, izmantojot
jaunu sistēmas pieslēgumu vai esošo sistēmas pieslēgumu
pēc atļautās slodzes palielināšanas , nosaka saskaņā ar
formulu:
 pieslēgumam 0,4kV elektrotīklā A = 845,73 x I_IAA, kur
o I_IAA – pieslēguma summārā atļautā ievadaizsardzības aparāta
(aparātu) nominālā strāva [A];
 pieslēgumam 6-20kV elektrotīklā A = 1314 x I_kW, kur
o I_kW – lietotāja objekta summārā atļautā slodze [kW].

Noderīgas saites.
 http://www.sadalestikls.lv/

Paldies par uzmanību!

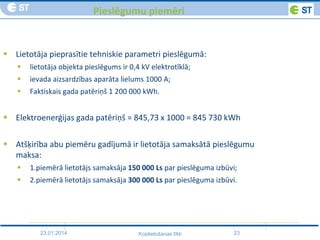

Pieslēgumu piemēri
 Lietotāja pieprasītie tehniskie parametri pieslēgumā:
 lietotāja objekta pieslēgums ir 0,4 kV elektrotīklā;
 ievada aizsardzības aparāta lielums 1000 A;
 Faktiskais gada patēriņš 1 200 000 kWh.
 Elektroenerģijas gada patēriņš = 845,73 x 1000 = 845 730 kWh
 Atšķirība abu piemēru gadījumā ir lietotāja samaksātā pieslēgumu
maksa:
 1.piemērā lietotājs samaksāja 150 000 Ls par pieslēguma izbūvi;
 2.piemērā lietotājs samaksāja 300 000 Ls par pieslēguma izbūvi.

Tehniskais risinājums

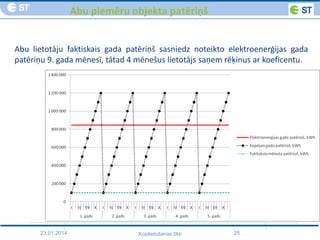

Abu piemēru objekta patēriņš
Abu lietotāju faktiskais gada patēriņš sasniedz noteikto elektroenerģijas gada
patēriņu 9. gada mēnesī, tātad 4 mēnešus lietotājs saņem rēķinus ar koeficentu.

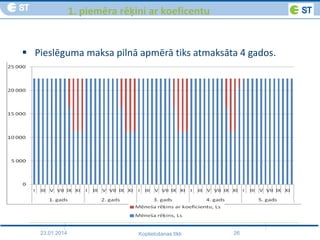

1. piemēra rēķini ar koeficentu
 Pieslēguma maksa pilnā apmērā tiks atmaksāta 4 gados.

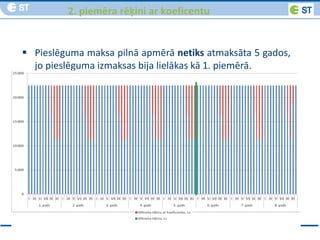

2. piemēra rēķini ar koeficentu
 Pieslēguma maksa pilnā apmērā netiks atmaksāta 5 gados,
jo pieslēguma izmaksas bija lielākas kā 1. piemērā.

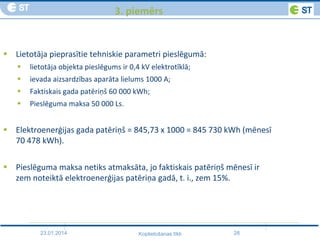

3. piemērs
 Lietotāja pieprasītie tehniskie parametri pieslēgumā:
 lietotāja objekta pieslēgums ir 0,4 kV elektrotīklā;
 ievada aizsardzības aparāta lielums 1000 A;
 Faktiskais gada patēriņš 60 000 kWh;
 Pieslēguma maksa 50 000 Ls.
 Elektroenerģijas gada patēriņš = 845,73 x 1000 = 845 730 kWh (mēnesī
70 478 kWh).
 Pieslēguma maksa netiks atmaksāta, jo faktiskais patēriņš mēnesī ir
zem noteiktā elektroenerģijas patēriņa gadā, t. i., zem 15%.

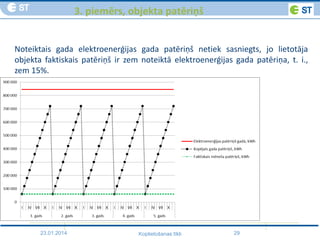

3. piemērs, objekta patēriņš
Noteiktais gada elektroenerģijas gada patēriņš netiek sasniegts, jo lietotāja
objekta faktiskais patēriņš ir zem noteiktā elektroenerģijas gada patēriņa, t. i.,
zem 15%.

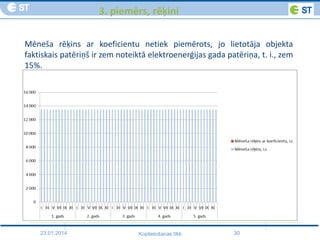

3. piemērs, rēķini
Mēneša rēķins ar koeficientu netiek piemērots, jo lietotāja objekta
faktiskais patēriņš ir zem noteiktā elektroenerģijas gada patēriņa, t. i., zem
15%.
