Ēku ārdurvis, standartu un būvnormatīvu prasības, materiāli Ivars Brants, Latvijas Logu un durvju ražotāju asociācija 2014.gada 1.oktobris

1. LATVIJAS LOGU un DURVJU RAŽOTĀJU ASOCIĀCIJA
Kr. Barona iela 99/1a, Rīga LV-1012, Latvija; Tālr. / fakss +371 7316991; e- pasts: lldra@lldra.lv
Ēku ārdurvis, materiāli,
standartu un būvnormatīvu prasības.
Ivars Brants
Rīgā, 2014. gads

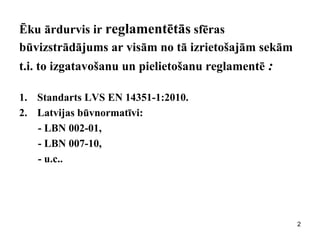

2. Ēku ārdurvis ir reglamentētās sfēras būvizstrādājums ar visām no tā izrietošajām sekām t.i. to izgatavošanu un pielietošanu reglamentē :
1.Standarts LVS EN 14351-1:2010.
2.Latvijas būvnormatīvi:
- LBN 002-01,
- LBN 007-10,
- u.c..
2

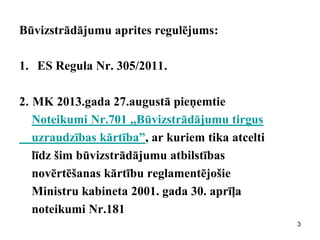

3. Būvizstrādājumu aprites regulējums:
1.ES Regula Nr. 305/2011.
2. MK 2013.gada 27.augustā pieņemtie
Noteikumi Nr.701 „Būvizstrādājumu tirgus
uzraudzības kārtība”, ar kuriem tika atcelti
līdz šim būvizstrādājumu atbilstības
novērtēšanas kārtību reglamentējošie
Ministru kabineta 2001. gada 30. aprīļa
noteikumi Nr.181
3

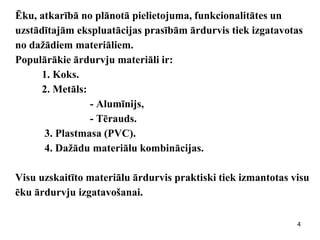

4. Ēku, atkarībā no plānotā pielietojuma, funkcionalitātes un uzstādītajām ekspluatācijas prasībām ārdurvis tiek izgatavotas no dažādiem materiāliem. Populārākie ārdurvju materiāli ir: 1. Koks. 2. Metāls: - Alumīnijs, - Tērauds. 3. Plastmasa (PVC). 4. Dažādu materiālu kombinācijas. Visu uzskaitīto materiālu ārdurvis praktiski tiek izmantotas visu ēku ārdurvju izgatavošanai.
4

5. 5

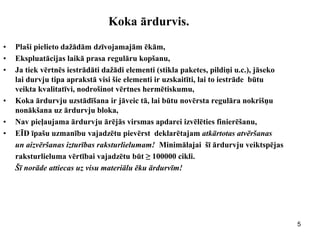

Koka ārdurvis.
•Plaši pielieto dažādām dzīvojamajām ēkām,
•Ekspluatācijas laikā prasa regulāru kopšanu,
•Ja tiek vērtnēs iestrādāti dažādi elementi (stikla paketes, pildiņi u.c.), jāseko lai durvju tipa aprakstā visi šie elementi ir uzskaitīti, lai to iestrāde būtu veikta kvalitatīvi, nodrošinot vērtnes hermētiskumu,
•Koka ārdurvju uzstādīšana ir jāveic tā, lai būtu novērsta regulāra nokrišņu nonākšana uz ārdurvju bloka,
•Nav pieļaujama ārdurvju ārējās virsmas apdarei izvēlēties finierēšanu,
•EĪD īpašu uzmanību vajadzētu pievērst deklarētajam atkārtotas atvēršanas
un aizvēršanas izturības raksturlielumam! Minimālajai šī ārdurvju veiktspējas
raksturlieluma vērtībai vajadzētu būt ≥ 100000 cikli.
Šī norāde attiecas uz visu materiālu ēku ārdurvīm!

6. 6

7. 7

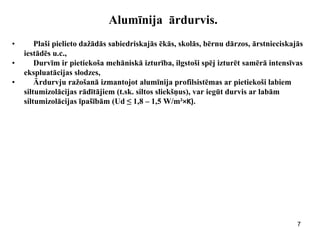

Alumīnija ārdurvis.
•Plaši pielieto dažādās sabiedriskajās ēkās, skolās, bērnu dārzos, ārstnieciskajās
iestādēs u.c.,
•Durvīm ir pietiekoša mehāniskā izturība, ilgstoši spēj izturēt samērā intensīvas
ekspluatācijas slodzes,
•Ārdurvju ražošanā izmantojot alumīnija profilsistēmas ar pietiekoši labiem
siltumizolācijas rādītājiem (t.sk. siltos sliekšņus), var iegūt durvis ar labām
siltumizolācijas īpašībām (Ud ≤ 1,8 – 1,5 W/m²×K).

8. 8

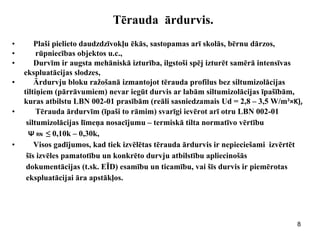

Tērauda ārdurvis.
•Plaši pielieto daudzdzīvokļu ēkās, sastopamas arī skolās, bērnu dārzos,
• rūpniecības objektos u.c.,
•Durvīm ir augsta mehāniskā izturība, ilgstoši spēj izturēt samērā intensīvas
ekspluatācijas slodzes,
•Ārdurvju bloku ražošanā izmantojot tērauda profilus bez siltumizolācijas
tiltiņiem (pārrāvumiem) nevar iegūt durvis ar labām siltumizolācijas īpašībām,
kuras atbilstu LBN 002-01 prasībām (reāli sasniedzamais Ud = 2,8 – 3,5 W/m²×K),
• Tērauda ārdurvīm (īpaši to rāmim) svarīgi ievērot arī otru LBN 002-01
siltumizolācijas līmeņa nosacījumu – termiskā tilta normatīvo vērtību
Ψ RN ≤ 0,10k – 0,30k,
•Visos gadījumos, kad tiek izvēlētas tērauda ārdurvis ir nepieciešami izvērtēt
šīs izvēles pamatotību un konkrēto durvju atbilstību apliecinošās
dokumentācijas (t.sk. EĪD) esamību un ticamību, vai šīs durvis ir piemērotas
ekspluatācijai āra apstākļos.

9. 9

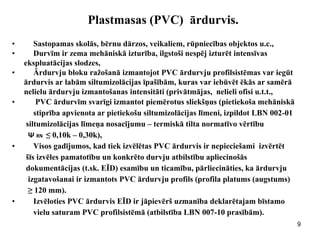

Plastmasas (PVC) ārdurvis.
•Sastopamas skolās, bērnu dārzos, veikaliem, rūpniecības objektos u.c.,
•Durvīm ir zema mehāniskā izturība, ilgstoši nespēj izturēt intensīvas
ekspluatācijas slodzes,
•Ārdurvju bloku ražošanā izmantojot PVC ārdurvju profilsistēmas var iegūt
ārdurvis ar labām siltumizolācijas īpašībām, kuras var iebūvēt ēkās ar samērā
nelielu ārdurvju izmantošanas intensitāti (privātmājas, nelieli ofisi u.t.t.,
• PVC ārdurvīm svarīgi izmantot piemērotus sliekšņus (pietiekoša mehāniskā stiprība apvienota ar pietiekošu siltumizolācijas līmeni, izpildot LBN 002-01
siltumizolācijas līmeņa nosacījumu – termiskā tilta normatīvo vērtību
Ψ RN ≤ 0,10k – 0,30k),
•Visos gadījumos, kad tiek izvēlētas PVC ārdurvis ir nepieciešami izvērtēt
šīs izvēles pamatotību un konkrēto durvju atbilstību apliecinošās
dokumentācijas (t.sk. EĪD) esamību un ticamību, pārliecināties, ka ārdurvju
izgatavošanai ir izmantots PVC ārdurvju profils (profila platums (augstums)
≥ 120 mm).
•Izvēloties PVC ārdurvis EĪD ir jāpievērš uzmanība deklarētajam bīstamo vielu saturam PVC profilsistēmā (atbilstība LBN 007-10 prasībām).

10. 10

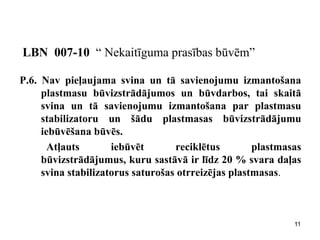

11. LBN 007-10 “ Nekaitīguma prasības būvēm”
P.6. Nav pieļaujama svina un tā savienojumu izmantošana plastmasu būvizstrādājumos un būvdarbos, tai skaitā svina un tā savienojumu izmantošana par plastmasu stabilizatoru un šādu plastmasas būvizstrādājumu iebūvēšana būvēs.
Atļauts iebūvēt reciklētus plastmasas būvizstrādājumus, kuru sastāvā ir līdz 20 % svara daļas svina stabilizatorus saturošas otrreizējas plastmasas.
11

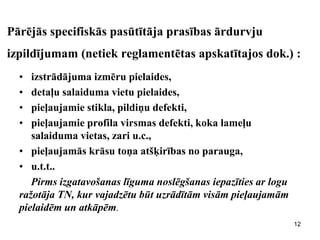

12. Pārējās specifiskās pasūtītāja prasības ārdurvju izpildījumam (netiek reglamentētas apskatītajos dok.) :
•izstrādājuma izmēru pielaides,
•detaļu salaiduma vietu pielaides,
•pieļaujamie stikla, pildiņu defekti,
•pieļaujamie profila virsmas defekti, koka lameļu salaiduma vietas, zari u.c.,
•pieļaujamās krāsu toņa atšķirības no parauga,
•u.t.t..
Pirms izgatavošanas līguma noslēgšanas iepazīties ar logu ražotāja TN, kur vajadzētu būt uzrādītām visām pieļaujamām pielaidēm un atkāpēm.
12

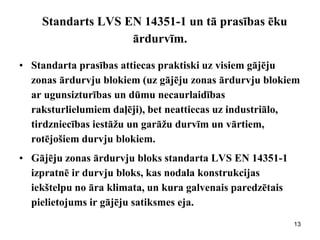

13. Standarts LVS EN 14351-1 un tā prasības ēku ārdurvīm.
•Standarta prasības attiecas praktiski uz visiem gājēju zonas ārdurvju blokiem (uz gājēju zonas ārdurvju blokiem ar ugunsizturības un dūmu necaurlaidības raksturlielumiem daļēji), bet neattiecas uz industriālo, tirdzniecības iestāžu un garāžu durvīm un vārtiem, rotējošiem durvju blokiem.
•Gājēju zonas ārdurvju bloks standarta LVS EN 14351-1 izpratnē ir durvju bloks, kas nodala konstrukcijas iekštelpu no āra klimata, un kura galvenais paredzētais pielietojums ir gājēju satiksmes eja.
13

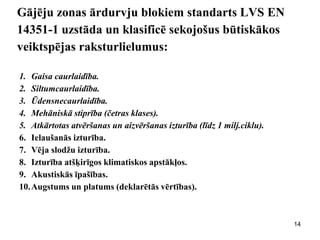

14. Gājēju zonas ārdurvju blokiem standarts LVS EN 14351-1 uzstāda un klasificē sekojošus būtiskākos veiktspējas raksturlielumus:
1.Gaisa caurlaidība.
2.Siltumcaurlaidība.
3.Ūdensnecaurlaidība.
4.Mehāniskā stiprība (četras klases).
5.Atkārtotas atvēršanas un aizvēršanas izturība (līdz 1 milj.ciklu).
6.Ielaušanās izturība.
7.Vēja slodžu izturība.
8.Izturība atšķirīgos klimatiskos apstākļos.
9.Akustiskās īpašības.
10.Augstums un platums (deklarētās vērtības).
14

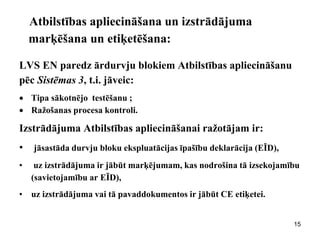

15. Atbilstības apliecināšana un izstrādājuma marķēšana un etiķetēšana:
LVS EN paredz ārdurvju blokiem Atbilstības apliecināšanu pēc Sistēmas 3, t.i. jāveic:
Tipa sākotnējo testēšanu ;
Ražošanas procesa kontroli.
Izstrādājuma Atbilstības apliecināšanai ražotājam ir:
• jāsastāda durvju bloku ekspluatācijas īpašību deklarācija (EĪD),
• uz izstrādājuma ir jābūt marķējumam, kas nodrošina tā izsekojamību (savietojamību ar EĪD),
•uz izstrādājuma vai tā pavaddokumentos ir jābūt CE etiķetei.
15

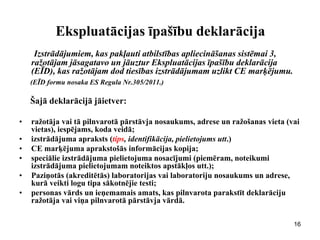

16. Ekspluatācijas īpašību deklarācija
Izstrādājumiem, kas pakļauti atbilstības apliecināšanas sistēmai 3, ražotājam jāsagatavo un jāuztur Ekspluatācijas īpašību deklarācija (EĪD), kas ražotājam dod tiesības izstrādājumam uzlikt CE marķējumu.
(EĪD formu nosaka ES Regula Nr.305/2011.)
Šajā deklarācijā jāietver:
•ražotāja vai tā pilnvarotā pārstāvja nosaukums, adrese un ražošanas vieta (vai vietas), iespējams, koda veidā;
•izstrādājuma apraksts (tips, identifikācija, pielietojums utt.)
•CE marķējuma aprakstošās informācijas kopija;
•speciālie izstrādājuma pielietojuma nosacījumi (piemēram, noteikumi izstrādājuma pielietojumam noteiktos apstākļos utt.);
•Paziņotās (akreditētās) laboratorijas vai laboratoriju nosaukums un adrese, kurā veikti logu tipa sākotnējie testi;
•personas vārds un ieņemamais amats, kas pilnvarota parakstīt deklarāciju ražotāja vai viņa pilnvarotā pārstāvja vārdā.
16

17. Ēku ārdurvju marķēšana ar CE zīmi un etiķetēšana.
CE zīmi uzliek tiem būvizstrādājumiem, kuriem ražotājs ir izstrādājis EĪD.
Ražotājs ir atbildīgs par CE zīmes marķējuma uzlikšanu. CE zīmes marķējumā lietotajiem simboliem jābūt saskaņā ar Direktīvu 93/68/EC. CE zīmes marķējuma simboliem jāpievieno šāda informācija:
•ražotāja nosaukums vai identifikācijas zīme, kā arī ražotāja juridiskā adrese;
•CE marķējuma uzlikšanas gada skaitļa divi pēdējie cipari;
•atsauce uz šo Eiropas standartu (EN 14351-1);
•izstrādājuma apraksts: EĪD dotais unikālais izstrādājuma tipa identifikācijas Nr., vispārējs nosaukums, materiāls, izmēri, u.t.t., un paredzētais pielietojums;
•informācija par būtiskajiem raksturlielumiem un pārējiem deklarētajiem raksturlielumiem.
17

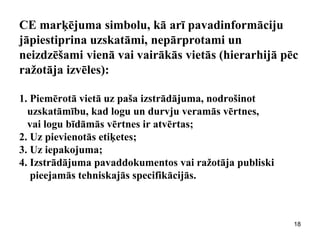

18. CE marķējuma simbolu, kā arī pavadinformāciju jāpiestiprina uzskatāmi, nepārprotami un neizdzēšami vienā vai vairākās vietās (hierarhijā pēc ražotāja izvēles): 1. Piemērotā vietā uz paša izstrādājuma, nodrošinot uzskatāmību, kad logu un durvju veramās vērtnes, vai logu bīdāmās vērtnes ir atvērtas; 2. Uz pievienotās etiķetes; 3. Uz iepakojuma; 4. Izstrādājuma pavaddokumentos vai ražotāja publiski pieejamās tehniskajās specifikācijās.
18

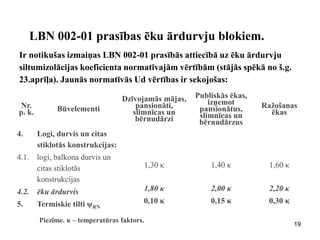

19. LBN 002-01 prasības ēku ārdurvju blokiem.
Ir notikušas izmaiņas LBN 002-01 prasībās attiecībā uz ēku ārdurvju siltumizolācijas koeficienta normatīvajām vērtībām (stājās spēkā no š.g. 23.aprīļa). Jaunās normatīvās Ud vērtības ir sekojošas:
19
Piezīme. κ – temperatūras faktors.
Nr. p. k.
Būvelementi
Dzīvojamās mājas, pansionāti, slimnīcas un bērnudārzi
Publiskās ēkas, izņemot pansionātus, slimnīcas un bērnudārzus
Ražošanas ēkas
4.
Logi, durvis un citas stiklotās konstrukcijas:
4.1.
logi, balkona durvis un citas stiklotās konstrukcijas
1,30 κ
1,40 κ
1,60 κ
4.2.
ēku ārdurvis
1,80 κ
2,00 κ
2,20 κ
5.
Termiskie tilti ψRN
0,10 κ
0,15 κ
0,30 κ

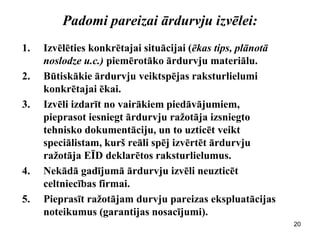

20. Padomi pareizai ārdurvju izvēlei:
1.Izvēlēties konkrētajai situācijai (ēkas tips, plānotā noslodze u.c.) piemērotāko ārdurvju materiālu.
2.Būtiskākie ārdurvju veiktspējas raksturlielumi konkrētajai ēkai.
3.Izvēli izdarīt no vairākiem piedāvājumiem, pieprasot iesniegt ārdurvju ražotāja izsniegto tehnisko dokumentāciju, un to uzticēt veikt speciālistam, kurš reāli spēj izvērtēt ārdurvju ražotāja EĪD deklarētos raksturlielumus.
4.Nekādā gadījumā ārdurvju izvēli neuzticēt celtniecības firmai.
5.Pieprasīt ražotājam durvju pareizas ekspluatācijas noteikumus (garantijas nosacījumi).
20

21. 21

22. 22

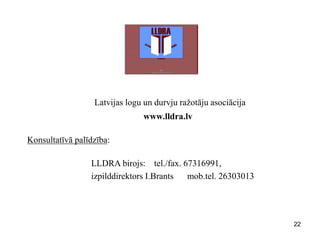

Latvijas logu un durvju ražotāju asociācija www.lldra.lv Konsultatīvā palīdzība: LLDRA birojs: tel./fax. 67316991, izpilddirektors I.Brants mob.tel. 26303013
