Ja teniu disponible la presentació que l'enginyera Inès Alomar va fer el dimarts 7 de maig a CosmoCaixa Barcelona dins el cicle d'Ecotendències dedicat a Generació, consum i eficiència energètica.

1. Les ciutats han esdevingut l’hàbitat de
més de la meitat de la població mundial

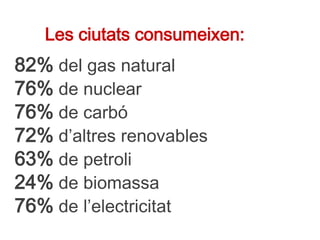

2. Les ciutats consumeixen:
82% del gas natural
76% de nuclear
76% de carbó
72% d’altres renovables
63% de petroli
24% de biomassa
76% de l’electricitat

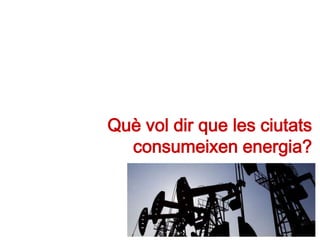

3. Què vol dir que les ciutats
consumeixen energia?

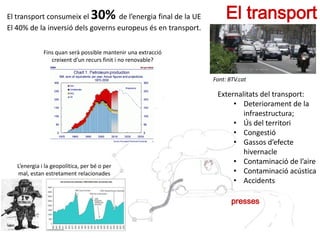

4. El transport
Font: BTV.cat
El transport consumeix el 30% de l’energia final de la UE
El 40% de la inversió dels governs europeus és en transport.
Fins quan serà possible mantenir una extracció
creixent d’un recurs finit i no renovable?
L’energia i la geopolítica, per bé o per
mal, estan estretament relacionades
Externalitats del transport:
• Deteriorament de la
infraestructura;
• Ús del territori
• Congestió
• Gassos d’efecte
hivernacle
• Contaminació de l’aire
• Contaminació acústica
• Accidents
presses

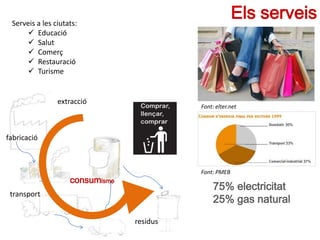

5. Font: elter.net
Els serveisServeis a les ciutats:
 Educació
 Salut
 Comerç
 Restauració
 Turisme
Font: PMEB
75% electricitat
25% gas natural
residus
fabricació
transport
extracció
consumisme

6. Font: BTV.cat
L’habitatgeEl 30% del consum de Barcelona és en els habitatges

demanda
consum 
aportadaenergia
útilenergia
Eficiència 
Llum
Aigua
Temperatura
Aire
luxe

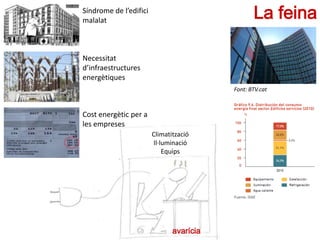

7. Font: BTV.cat
La feina
Climatització
Il·luminació
Equips
Síndrome de l’edifici
malalat
Necessitat
d’infraestructures
energètiques
Cost energètic per a
les empreses
avarícia

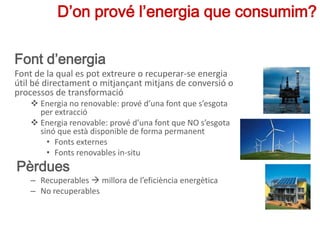

8. Font d’energia
Font de la qual es pot extreure o recuperar-se energia
útil bé directament o mitjançant mitjans de conversió o
processos de transformació
 Energia no renovable: prové d’una font que s’esgota
per extracció
 Energia renovable: prové d’una font que NO s’esgota
sinó que està disponible de forma permanent
• Fonts externes
• Fonts renovables in-situ
Pèrdues
– Recuperables  millora de l’eficiència energètica
– No recuperables
D’on prové l’energia que consumim?

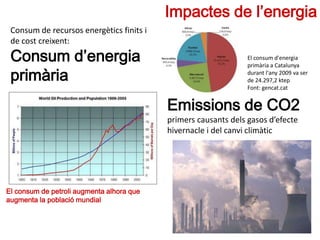

9. Impactes de l’energia
El consum de petroli augmenta alhora que
augmenta la població mundial
Consum de recursos energètics finits i
de cost creixent:
Consum d’energia
primària
Emissions de CO2
primers causants dels gasos d’efecte
hivernacle i del canvi climàtic
El consum d'energia
primària a Catalunya
durant l'any 2009 va ser
de 24.297,2 ktep
Font: gencat.cat

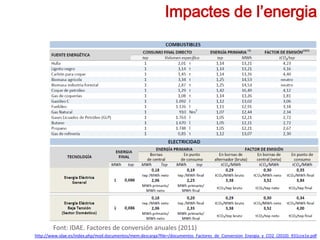

10. Impactes de l’energia
Font: IDAE. Factores de conversión anuales (2011)
http://www.idae.es/index.php/mod.documentos/mem.descarga?file=/documentos_Factores_de_Conversion_Energia_y_CO2_(2010)_931cce1e.pdf

11. “No podem
resoldre problemes
pensant de la
mateixa forma que
quan els creem”
Albert Einstein

12. Tranformacions de l’energia
aportadaenergia
útilenergia
Eficiència 
eficiència
demandaenergia
Consum>>

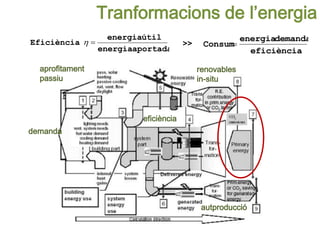

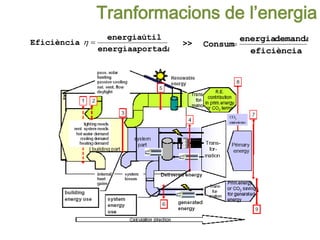

13. Tranformacions de l’energia
aportadaenergia
útilenergia
Eficiència 
eficiència
demandaenergia
Consum>>
demanda
aprofitament
passiu
renovables
in-situ
eficiència
autproducció

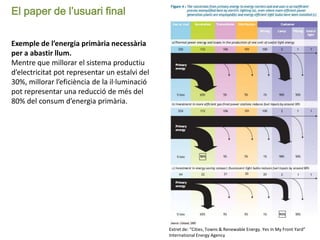

14. El paper de l’usuari final
Extret de: “Cities, Towns & Renewable Energy. Yes In My Front Yard”
International Energy Agency
Exemple de l’energia primària necessària
per a abastir llum.
Mentre que millorar el sistema productiu
d’electricitat pot representar un estalvi del
30%, millorar l’eficiència de la il·luminació
pot representar una reducció de més del
80% del consum d’energia primària.

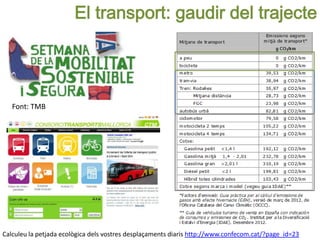

15. El transport: gaudir del trajecte
Font: TMB
Calculeu la petjada ecològica dels vostres desplaçaments diaris http://www.confecom.cat/?page_id=23

16. El transport: noves tecnologies
Extret de: “Cities, Towns & Renewable Energy. Yes In My Front Yard”
International Energy Agency
Inaugurada una estació de recarrega de motos a
Barcelona.
Font: masmoto.net
Els transport elèctric permet:
 Eliminar la pol·lució de les ciutats
 Utilitzar una energia (electricitat) que
pot ser generada amb fonts
d’energies renovables
 Reduir la dependència del petroli

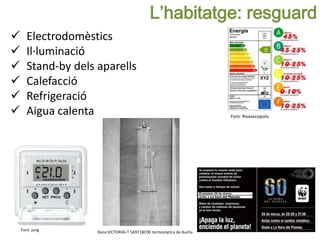

17. L’habitatge: resguard
 Electrodomèstics
 Il·luminació
 Stand-by dels aparells
 Calefacció
 Refrigeració
 Aigua calenta Font: Rivasecopolis
Font: jung Roca VICTORIAI-T 5A9718C00 termostatica de ducha

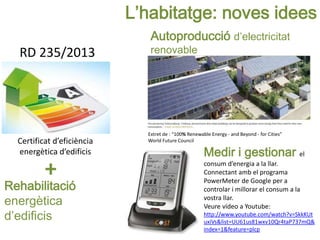

18. L’habitatge: noves idees
Certificat d’eficiència
energètica d’edificis Medir i gestionar el
consum d’energia a la llar.
Connectant amb el programa
PowerMeter de Google per a
controlar i millorar el consum a la
vostra llar.
Veure vídeo a Youtube:
http://www.youtube.com/watch?v=SkkKUt
uxiVs&list=UU61us81wxv10Qr4taP737mQ&
index=1&feature=plcp
Rehabilitació
energètica
d’edificis
+
Extret de : “100% Renewable Energy - and Beyond - for Cities”
World Future Council
RD 235/2013
Autoproducció d’electricitat
renovable

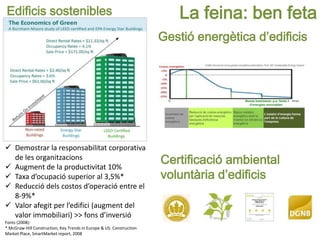

19. La feina: ben feta
 Demostrar la responsabilitat corporativa
de les organitzacions
 Augment de la productivitat 10%
 Taxa d’ocupació superior al 3,5%*
 Reducció dels costos d’operació entre el
8-9%*
 Valor afegit per l’edifici (augment del
valor immobiliari) >> fons d’inversió
Fonts (2008):
* McGraw-Hill Construction, Key Trends in Europe & US. Construction
Market Place, SmartMarket report, 2008
Edificis sostenibles
Certificació ambiental
voluntària d’edificis
Gestió energètica d’edificis

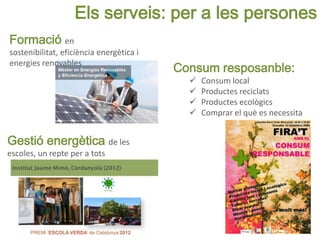

20. Els serveis: per a les persones
Formació en
sostenibilitat, eficiència energètica i
energies renovables
Gestió energètica de les
escoles, un repte per a tots
Consum resposanble:
 Consum local
 Productes reciclats
 Productes ecològics
 Comprar el què es necessita

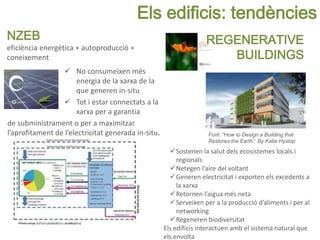

21. NZEB
eficiència energètica + autoproducció +
coneixement
Els edificis: tendències
 No consumeixen més
energia de la xarxa de la
que generen in-situ
 Tot i estar connectats a la
xarxa per a garantia
de subministrament o per a maximitzar
l’aprofitament de l’electricitat generada in-situ.
Sostenen la salut dels ecosistemes locals i
regionals
Netegen l’aire del voltant
Generen electricitat i exporten els excedents a
la xarxa
Retornen l’aigua més neta
Serveixen per a la producció d’aliments i per al
networking
Regeneren biodiversitat
Els edificis interactuen amb el sistema natural que
els envolta
Font: “How to Design a Building that
Restores the Earth”. By Katie Hyslop
REGENERATIVE
BUILDINGS

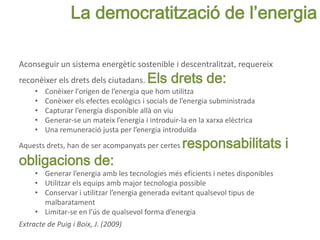

22. Aconseguir un sistema energètic sostenible i descentralitzat, requereix
reconèixer els drets dels ciutadans. Els drets de:
• Conèixer l'origen de l’energia que hom utilitza
• Conèixer els efectes ecològics i socials de l’energia subministrada
• Capturar l’energia disponible allà on viu
• Generar-se un mateix l’energia i introduir-la en la xarxa elèctrica
• Una remuneració justa per l’energia introduïda
Aquests drets, han de ser acompanyats per certes responsabilitats i
obligacions de:
• Generar l’energia amb les tecnologies més eficients i netes disponibles
• Utilitzar els equips amb major tecnologia possible
• Conservar i utilitzar l’energia generada evitant qualsevol tipus de
malbaratament
• Limitar-se en l’ús de qualsevol forma d’energia
Extracte de Puig i Boix, J. (2009)
La democratització de l’energia

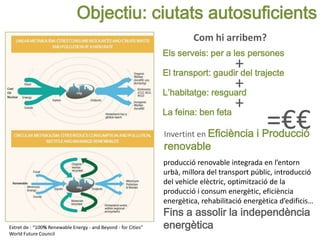

23. El transport: gaudir del trajecte
L’habitatge: resguard
Els serveis: per a les persones
La feina: ben feta
Objectiu: ciutats autosuficients
Com hi arribem?
+
+
+
=€€
producció renovable integrada en l’entorn
urbà, millora del transport públic, introducció
del vehicle elèctric, optimització de la
producció i consum energètic, eficiència
energètica, rehabilitació energètica d’edificis…
Fins a assolir la independència
energèticaExtret de : “100% Renewable Energy - and Beyond - for Cities”
World Future Council
Invertint en Eficiència i Producció
renovable

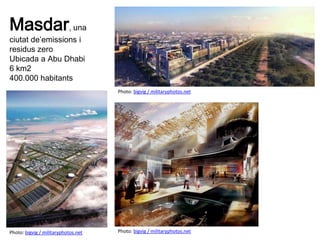

24. Photo: bigvig / militaryphotos.net
Photo: bigvig / militaryphotos.net
Photo: bigvig / militaryphotos.net
Masdar, una
ciutat de’emissions i
residus zero
Ubicada a Abu Dhabi
6 km2
400.000 habitants

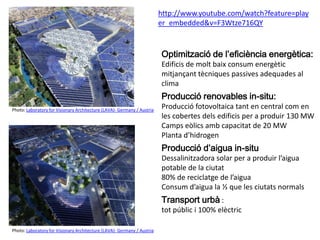

25. Photo: Laboratory for Visionary Architecture (LAVA)- Germany / Austria
Photo: Laboratory for Visionary Architecture (LAVA)- Germany / Austria
http://www.youtube.com/watch?feature=play
er_embedded&v=F3Wtze716QY
Optimització de l’eficiència energètica:
Edificis de molt baix consum energètic
mitjançant tècniques passives adequades al
clima
Producció renovables in-situ:
Producció fotovoltaica tant en central com en
les cobertes dels edificis per a produir 130 MW
Camps eòlics amb capacitat de 20 MW
Planta d’hidrogen
Producció d’aigua in-situ
Dessalinitzadora solar per a produir l’aigua
potable de la ciutat
80% de reciclatge de l’aigua
Consum d’aigua la ½ que les ciutats normals
Transport urbà :
tot públic i 100% elèctric

26. Moltes gràcies!
Inés Alomar
CosmoCaixa
Barcelona, maig de 2013
