Обзор модульной техники EATON - 2012

Группа компаний “ЭлектроМИКС”
официальный дистрибьютор компании EATON
http://www.electromiks.ru

представляет обзор модульной техники
EATON / Moeller

По вопросам поставок в РФ:
+ 7 831 278-44-41
e-mail: office@electromiks.ru

© 2012 Eaton Corporation. All rights reserved. 1

Инсталляционные приборы
обзор оборудования

© 2012 Eaton Corporation. All rights reserved.

Основные группы изделий

• Автоматические выключатели
• УЗО и дифференциальные автоматические выключатели
• Предохранительные выключатели нагрузки, плавкие вставки
• Разрядники перенапряжения
• Кнопки, реле, измерительные приборы
• Аксессуары
• Бытовые местные щитки

3

Автоматические выключатели

Гарантия компактности и современности:

Высота устройства
• 80 мм

Ширина полюса
• 17.5 мм

4

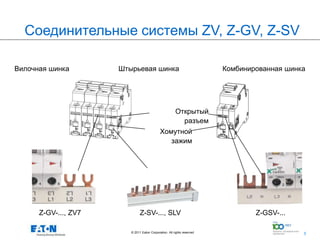

Соединительные системы ZV, Z-GV, Z-SV

Вилочная шинка Штырьевая шинка Комбинированная шинка

Открытый
разъем
Хомутной
зажим

Z-GV-..., ZV7 Z-SV-..., SLV Z-GSV-...

5

Соединительная система ZV

• Для приборов серии Xpole
• Номинальный ток 50 A или 80 A
• Исключительная универсальность

6

Распределительные блоки BPZ
• 1-о и 3-х фазные
• Номинальный ток до 400А
• Компактные и удобные
• Экономят пространство в щитке и провода

7

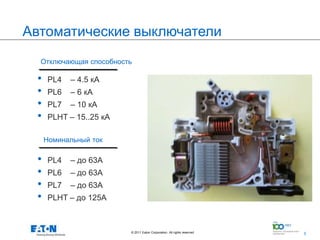

Автоматические выключатели
Отключающая способность

• PL4 – 4.5 кА
• PL6 – 6 кА
• PL7 – 10 кА
• PLHT – 15..25 кА

Номинальный ток

• PL4 – до 63А
• PL6 – до 63А
• PL7 – до 63А
• PLHT – до 125А

8

Характеристики отключения

Iн

3..5

5..10

10..20

9

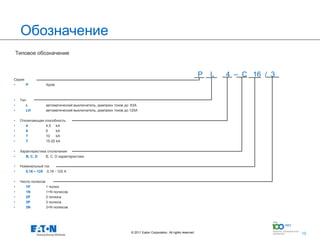

Обозначение
Типовое обозначение

P L 4 – C 16 / 3
Серия
• P Xpole

• Тип
• L автоматический выключатель, диапазон токов до 63A
• LH автоматический выключатель, диапазон токов до 125А

• Отключающая способность
• 4 4,5 kA
• 6 6 kA
• 7 10 kA
• T 15-25 kA

• Характеристика отключения
• B, C, D B, C, D характеристики

• Номинальный ток
• 0,16 – 125 0,16 - 125 А

• Число полюсов
• 1P 1 полюс
• 1N 1+N полюсов
• 2P 2 полюса

10

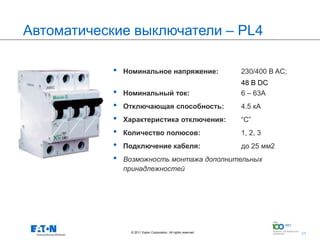

Автоматические выключатели – PL4

• Номинальное напряжение: 230/400 В AC;
48 B DC
• Номинальный ток: 6 – 63A
• Отключающая способность: 4.5 кА
• Характеристика отключения: “C”
• Количество полюсов: 1, 2, 3
• Подключение кабеля: до 25 мм2
• Возможность монтажа дополнительных
принадлежностей

11


• Номинальное напряжение: 230/400 В AC; 48 B DC
• Отключающая способность: 6 кА
• Кривые отключения: “B”, “C”, “D”
• Количество полюсов: 1, 1+N, 2, 3, 3+N

12


• Номинальный ток: 0,16 – 63A
• Количество полюсов: 1, 1+N, 2, 3, 3+N
• Возможность монтажа аксессуаров
• + Специальная версия для постоянного тока!

13

Автоматические выключатели – PL7 - DC

• Номинальное напряжение: 250 B DC
• Кривая отключения: “C”
• Количество полюсов: 1, 2
• Произвольное монтажное положение
• Необходимо соблюдать полярность подключения!

14

Особенности серии PL
Аксессуары для 3х серий Двойные зажимы

Индикация состояния Пломбирование в любом
положении

15

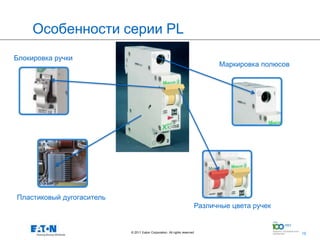

Особенности серии PL
Блокировка ручки
Маркировка полюсов

Пластиковый дугогаситель
Различные цвета ручек

16

Автоматические выключатели – PLHT

• Отключающая способность: 15..25 кА
• Количество полюсов: 1, 2, 3, 4, 3+N

17

Сводная таблица

Номинальный Отключающая Кривые Количество Подключени
ток, А способность, кА отключения полюсов: е кабеля

PL4 6 – 63 4,5 С 1, 2, 3 До 25 мм²

PL6 2 – 63 6 B, C, D 1, 1+N, 2, 3, 3+N До 25 мм²

PL7 0,16 – 63 10 B, C, D 1, 1+N, 2, 3, 3+N До 25 мм²

PL7- 1 – 50 6 C 1, 2 До 25 мм²
DC
PLHT 20 – 125 15…25 B, C, D 1, 2, 3, 4, 3+N До 35 мм²

18

УЗО – основные сведения

• Защитный выключатель, управляемый
дифференциальным током
• F&G – одна из разработчиков УЗО
• Основные характеристики:

– номинальный ток силовых контактов;
– номинальный ток утечки;
– условная стойкость к короткому замыканию

19

УЗО – принцип действия

20

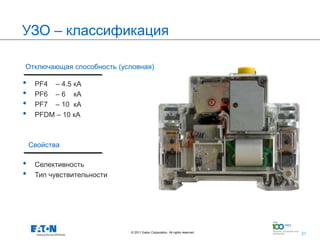

УЗО – классификация

Отключающая способность (условная)

• PF4 – 4.5 кА
• PF6 – 6 кА
• PF7 – 10 кА
• PFDM – 10 кА

Свойства

• Селективность
• Тип чувствительности

21

УЗО – Расшифровка обозначения
• Типовое обозначение

P F 4 – 63 / 4 / 003
• Серия
• P Xpole

• Тип
• F УЗО, диапазон токов до 63 A
• FD УЗО, диапазон токов до 125А

• 4 4,5 kA
• 6 6 kA
• 7 10 kA
• M 10 kA

• 25 – 125 25 – 125 A


• Ток утечки
• 001 10 мА
• 003 30 мА
• 01 100 мА
• 03 300 мА
• 05 500 мА

22

УЗО – особенности

• По времени срабатывания –
общие или селективные

S

• По типу чувствительности –
к переменному или переменному
и постоянному токам утечки.

АС А

23

Устройство защитного отключения – PF4

• Номинальное напряжение: 230/400 В AC
• Отключающая способность: 4.5 кА (условная)
• Чувствительность: 30мА, 300мА
• Тип АС

24

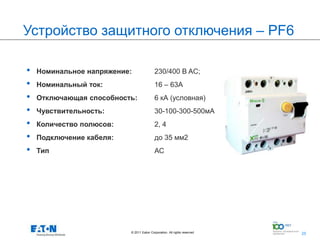

• Отключающая способность: 6 кА (условная)
• Чувствительность: 30-100-300-500мА
• Тип АС

25


• Номинальный ток: 16 – 100 A
• Отключающая способность: 10 кА (условная)
• Чувствительность: 10-30-100-300-500 мА
• Тип АС, A, S, S/A

26

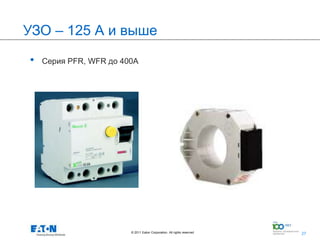

УЗО – 125 А и выше

• Серия PFR, WFR до 400А

27

Обеспечение селективности

Два “железных” правила селективности

1. Разница в 3 раза номинальных токов утечки
2. Разница во времени срабатывания

Селективно:
Ввод: Селективное, 100 мА
Отходящее: Обычное, 30 мА

Неселективно:
Ввод: Обычное, 300 мА
Отходящее: Обычное, 30 мА

28

Дифф. автоматические выключатели

+ =

29

Расшифровка обозначения

• Типовое обозначение
P FL 4 – 32 /1N /B /003
• Серия
• P Xpole

• Тип
• FL Диффер. автоматический выключатель, диапазон токов до 40 A

• 4 4,5 kA
• 6 6 kA
• 7 10 kA

• 6 – 40 6 – 40 A


• Характеристика отключения
• B, C B,C характеристики

• Ток утечки
• 003 30 мА

30

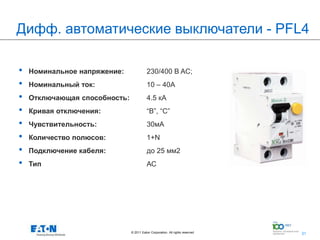

Дифф. автоматические выключатели - PFL4

• Отключающая способность: 4.5 кА
• Кривая отключения: “B”, “С”
• Чувствительность: 30мА
• Количество полюсов: 1+N
• Тип АС

31

Дифф. автоматические выключатели – PFL6

• Количество полюсов: 1+N
• Тип АС
• Индикатор положения контактов “включено-выключено”

32

Дифф. автоматические выключатели – PFL7

• Количество полюсов: 2
• Тип АС, A
• Индикатор положения контактов “включено-выключено”

33

Дифф. автоматические выключатели – mRB

• Номинальный ток: 6 – 25 A
• Отключающая способность: 4,5 и 6 кА
• Чувствительность: 30, 100, 300мА
• Количество полюсов: 4
• Характеристики отключения B, C, D
• Тип A

34

Особенности mRB

Защита от неправильного Кнопка для тестирования
подключения

Стандартные аксессуары
Индикатор срабатывания по
току утечки
Индикатор состояния

35

Аксессуары

36

Вспомогательные контакты

• Монтаж справа
• Двойная функция контактов (SEL)
• Специальное узкое исполнение
• Индикатор положения контактов
• ZP-WHK – одна группа контактов
• ZP-NHK – две группы контактов
• ZP-IHK – возможность
установки 2шт друг за другом

37

Монтаж вспомогательных контактов

• Монтаж к приборам при помощи защелок или винтов

38

Независимый расцепитель ZP-ASA

• Номинальное напряжение: 12-110, 110-415 В AC;
• Индикация включения: есть (красный-зеленый)
• Время срабатывания : менее 20 мс
• Возможность монтажа блока контактов

L1

N
L

L2

39

Расцепители минимального напряжения

• Номинальное напряжение: 230, 400B AC
• Предел включения: 80% Uном
• Предел отключения: 50% Uном
• Время срабатывания – 0 с (Z-USA)
0,4 с (Z-USD)
• Сигнализация состояния (белый/синий)
• Кнопка для проверки срабатывания

40

Моторный привод Z-FW

• Необходим для систем АВР
• Позволяет повторное включение
• Дистанционное управление АВ и УЗО
• Возможно опломбировать
• Сигнализация положения контактов
• Способность включить до 80А 4Р
• Подходит для аппаратов защиты двигателя

41

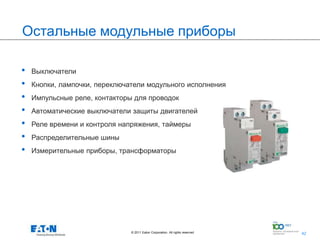

Остальные модульные приборы

• Выключатели
• Кнопки, лампочки, переключатели модульного исполнения
• Импульсные реле, контакторы для проводок
• Автоматические выключатели защиты двигателей
• Реле времени и контроля напряжения, таймеры
• Распределительные шины
• Измерительные приборы, трансформаторы

42

Главные выключатели IS

• Номинальный ток: 32-125А
• Превышение номинала: 25% по току
10% по напряжению
• Сечение проводов: до 50 мм
• Устойчивость к КЗ: 4.5 кА

• Использование в щитах в качестве главных выключателей

43

Автоматы защиты двигателей Z-MS

• Диапазон токовых уставок: 0,10-40A (AC-3)
• Расцепитель перегрузки: (0.64 – 1.0 Iном)
• Расцепитель по току КЗ: 10-16 Iном
• Механическая долговечность: 20000 циклов

• Совместим с аксессуарами серии PL

44

Автоматы защиты двигателей Z-MS

• Диапазон токовых уставок: 0,10-40A (AC-3)
• Расцепитель перегрузки: (0.64 – 1.0 Iном)
• Расцепитель по току КЗ: 10-16 Iном
• Механическая долговечность: 20000 циклов

Стандартные Регулировка Возможность Индикатор
аксессуары теплового пломбирования состояния
расцепителя
45

Кнопки, выключатели, переключатели

• Устойчивость к КЗ: до 10 кА
• Конфигурация контактов: НО, НЗ – от 1 до 4, перек. до 2
• Номинальный ток: 16A, 32A AC
• Номинальное напряжение: 230В
• Переключатели имеют положение “0”

46

Устройства световой индикации

• Номинальное напряжение: 230 В , 24 В AC/DC
• Длительный срок службы
• Низкое потребление светодиода
• Возможность мигания
• Двуцветные светодиоды

47

Аналоговые таймеры

• Программы: суточная, недельная
• Тип: аналоговые
• Ширина: 1, 3 мод.
• Тип контактов: до 2 перекл.
• Привод: синхронный, кварц
• Интервал: 15 – 120 мин

48

Светочувствительный выключатель

• Исполнение: Совмещеное и раздельное
• Диапазон чувствительности: 2-10000 люкс (3 типа)
• Индуктивная нагрузка до: 3A (250B)
• Номинальный ток до: 16 А
• Тип контакта: 1 перекл
• С встроенным датчиком: IP55:

49

Цифровые таймеры

• Программы: суточная, недельная
• Тип: цифровые
• Дисплей: LCD
• Ширина: 2 мод.
• Тип контактов: до 2 перекл.
• Суточная программа: 20 операций
• Интервал: 1 – 99 c
• Учет високосных лет
• Энергонезависимая память
• Ручное управление

50

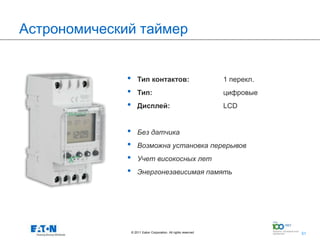

Астрономический таймер

• Тип контактов: 1 перекл.
• Тип: цифровые
• Дисплей: LCD

• Без датчика
• Возможна установка перерывов
• Учет високосных лет
• Энергонезависимая память

51

Реле времени ZR…

• Функции: от 2 до 8 в одном приборе
• Конфигурация контактов: 1 или 2 перекл.
• Номинальный ток: 8A (230В AC)
• Номинальное напряжение: 24B AC/DC, 110-240В AC

• Функции:
• E– притяжение с задержкой
• R– отпускание с задержкой
• Ws/Wa – импульс после вкл. / откл.
управляющего контакта
• B – симметричные импульсы 0/1
• … и др.

52

Лестничный выключатель TLG, TLK

• Диапазон: от 30 сек. до 20 мин.
• Режимы: ручной/автоматический
• Кол-во кнопок: до 100 шт.
• Макс. нагрузка: до 2 кВт (33 лампы по 60 Вт)

53

Реле Z-R и импульсные реле Z-S

• Управляющее напряжение: 24B, 230В АС, 12В DC
• Двойное управление местное/центральное
• Светодиодный индикатор
• Низкий шум во время работы
• Аксессуары

54

Розетка на DIN-рейку Z-SD

• Ширина: 2.5 модуля
• Номинальный ток: 16A AC, 10A DC
• Номинальное напряжение: 250В
• Степень защиты: IP40
• Крепление на стандартную DIN-рейку

55

Контакторы для проводок Z-SCH

• Коммутируемый ток: от 25 до 63А
• Категория использования: AC-1
• Для -1 и -3х фазных систем
• Низкий уровень шума, вибрации
• Индикация включения-выключения

56

Звонковые трансформаторы TR-G

• Вторичное напряжение: 8-24B
• Вторичный ток: 1.0-5.2А
• Размеры: 2-6 модулей
• Мощность: 8-63 ВА

• Применение:
• Кратковременные включения (все, кроме 63 Ва)
• Длительные включения (63 Ва)

57

Гудки Z-SUM, звонки Z-GLO

• Номинальное напряжение: 12, 24, 230 B AC
• Нагрузочная способность: 100% (12 часов)
• Громкость: Z-SUM 75 Дб
Z-GLO 77 Дб
• Степень защиты: IP20
• Сечение проводов: до 10мм2

58

Ограничители перенапряжения

• Классы защиты: B, C, и D

• Тип В – опасность прямого или близкого
удара молнии
• Тип С – последствия перенапряжения,
включения/отключения индуктивной нагрузки
• Тип D – точная защита приборов с
электронными схемами

• Возможность разборной системы с
заменяемыми модулями
• Комплекты классов B+C
• Допконтакты

59

Измерительные приборы Z-MG

• Исполнение: аналоговые цифровые
• Класс точности: 1.5 1
• Диапазоны измерения: 0-40A 0-20A
0-600A 0-1000/5A
0-500B 0-600B
• Дисплей: стрелочный цифровой
• Сменные шкалы гарантируют универсальность
• Аксессуары (трансформаторы)

60

Держатели-разъединители предохранителей

• Исполнение: 10x38 14x51 22x58
• Держатель: С10-SLS VLC14 VLC22
• Полюсов: 1-4 1-4 1-4
• Диапазон: 0.5-32A 2-50A 16-100A
• Блок контактов: - + +
• Индикация + + +

• Есть варианты полюс + нейтраль
• Плавкие вставки типа gL/gG

61

Держатели предохранителей

• Три типоразмера 00
• Держатель или
разъединитель
• От 6 до 630А
• 3-х или 4-х полюсные

62

Группа компаний “ЭлектроМИКС”
http://www.electromiks.ru

603105, РФ, Нижний Новгород
ул. Б. Панина, д. 3А, оф. 313

По вопросам поставок в РФ:
+ 7 831 278-44-41
e-mail: office@electromiks.ru

63

Обзор модульной техники EATON - 2012

More Related Content

Similar to Обзор модульной техники EATON - 2012

Обзор модульной техники EATON - 2012
