Chủ đề: [CT Bến Cảng] Hướng dẫn sử dụng SAP giải kết cấu bến

Công cụ bài viết Hiển thị

22-02-2012, 11:55 PM #1

[CT Bến Cảng] Hướng dẫn sử dụng SAP giải kết cấu bến

Mình biết nhiều bạn đã, đang và sẽ làm đồ án môn Công trình bến cảng và gặp nhiều khó khăn với
sử dụng phần mềm SAP để giải kết cấu bến. Vì vậy nay làm 1 bài hướng dẫn, hy vọng có thể giúp
đỡ được các bạn phần nào vấn đề khó khăn này, nhất là K09 vì phần lớn K08 đã làm đồ án này kì
trước rồi.
Sẵn tiện cho các bạn đang học Cảng chuyên dụng, hôm thứ 3 vừa rồi có bài tập của thầy Chúng.
Đây là một bài toán khá dễ vì các số liệu thầy đã cho sẵn và chỉ có tĩnh tải và tải di động của
cần trục, ko xét đến hoạt tải hàng hóa, va, neo, tựa... và sơ đồ kết cấu cũng đơn giản hơn so với
khi các bạn làm đồ án.

Đề bài: Cho mặt bằng kết cấu bến như hình vẽ:

1 of 23 11/22/2012 7:31 PM


Xem như các cọc đóng thẳng nhé!

- BTCT: B20
- Sàn dày : 0.3 m
- Dầm ngang : 0.7x1 m
- Dầm dọc : 0.5x0.8 m
- Dầm ray : 0.7x1 m
- Cọc tròn BTCT đường kính ngoài 0.6m, dày 0.2m, Lu = 15m, Ln = 40m
- Khoảng cách các chân cần trục (mỗi ray 8 bánh): 0.7-0.9-0.7--2.5--0.7-0.9-0.7 (m)
- Tải lên 1 bánh lên ray A: 30T, ray E: 20T

Giải bài toán kết cấu bằng SAP2000 ver14:

Bước 1: Khởi động SAP, chọn đơn vị:

- Vào File -> New Model -> Chọn Grid Only -> OK luôn (ta sẽ hiệu chỉnh sau)
- Tắt bớt cửa sổ 3D, click đúp vào 1 đường Grid bất kì trong hình và hiệu chỉnh lại như sau:

2 of 23 11/22/2012 7:31 PM


- Ta được:

Bước 2: Khai báo vật liệu, tiết diện:
- Vật liệu: vào Define -> Materials -> Add new material, khai báo như sau:

3 of 23 11/22/2012 7:31 PM

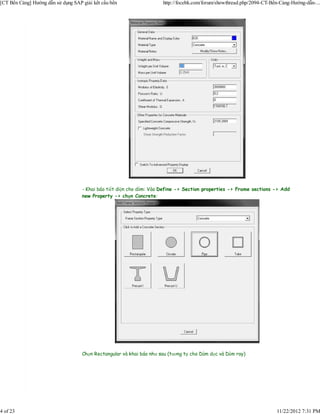

- Khai báo tiết diện cho dầm: Vào Define -> Section properties -> Frame sections -> Add
new Property -> chọn Concrete:

Chọn Rectangular và khai báo như sau (tương tự cho Dầm dọc và Dầm ray)

4 of 23 11/22/2012 7:31 PM

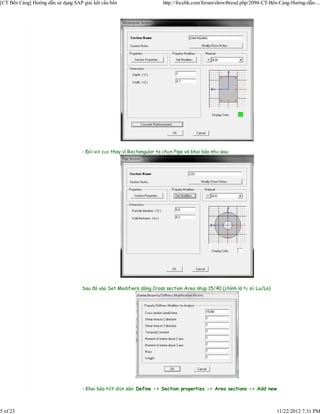

- Đối với cọc thay vì Rectangular ta chọn Pipe và khai báo như sau:

Sau đó vào Set Modifiers dòng Cross section Area nhập 15/40 (chính là tỷ số Lu/Ln)

- Khai báo tiết diện sàn: Define -> Section properties -> Area sections -> Add new

5 of 23 11/22/2012 7:31 PM

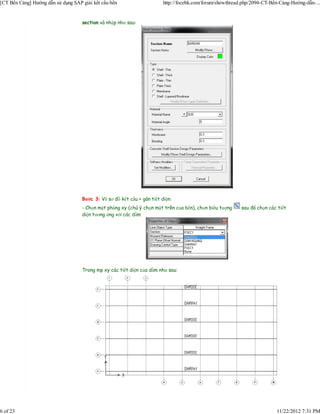

section và nhập như sau:

Bước 3: Vẽ sơ đồ kết cấu + gán tiết diện:
- Chọn mặt phẳng xy (chú ý chọn mặt trên của bến), chọn biểu tượng sau đó chọn các tiết
diện tương ứng với các dầm

Trong mp xy các tiết diện của dầm như sau:

6 of 23 11/22/2012 7:31 PM


- Chọn mp yz, chuyển đến vị trí trục 1 (lúc này sự dụng thêm 1 cửa sổ 3D để tránh nhầm lẫn), vẽ
như sau:

- Gán liên kết ngàm tại các chân cọc: chọn các nút tại chân cọc sau đó Assign -> Joint ->
Restraints -> chọn biểu tượng NGÀM -> OK
- Dùng biểu tượng ALL để chon tất cả và Copy các cọc và dầm phát triển theo phương X ta dùng
lệnh Edit -> Replecate (copy thêm 9 khung như vậy nữa với khoảng cách là 5m)

- OK, phần sơ đồ kết cấu tạm xong

7 of 23 11/22/2012 7:31 PM


Lần sửa cuối bởi PCEd08; 12-05-2012 lúc 12:36 AM

Trong cái được có cái mất.
Đằ ng sau cái mất là cái được.
Người ta tranh giành cái được thì họ lại có cái mất.
Cái được của họ là có được cái mất và cái mất của họ là mất đi cái được.

Trả lời với trích dẫn

The Following 6 Users Say Thank You to PCEd08 For This Useful Post:
admin (23-02-2012),alonewall (23-02-2012),Nh0x^_^Luu (23-02-2012),trungnguyen1291 (13-05-2012),vtt0909 (18-04-2012),v
uongxuanviet (23-02-2012)

22-02-2012, 11:56 PM #2

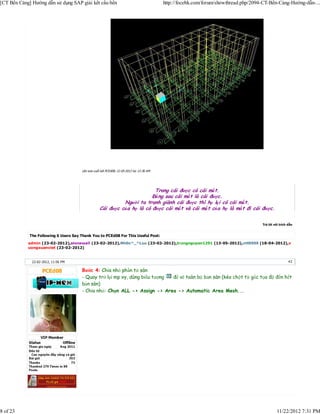

Bước 4: Chia nhỏ phần tử sàn
- Quay trở lại mp xy, dùng biểu tượng để vẽ toàn bộ bản sàn (kéo chột từ gốc tọa độ đến hết
bản sàn)
- Chia nhỏ: Chọn ALL -> Assign -> Area -> Automatic Area Mesh...

8 of 23 11/22/2012 7:31 PM

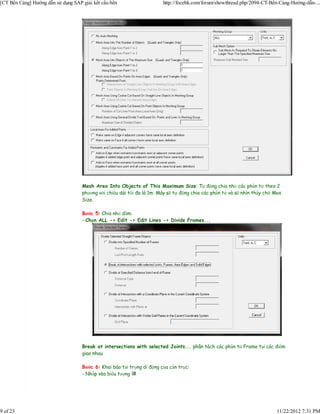

Mesh Area Into Objects of This Maximum Size: Tự động chia nhỏ các phần tử theo 2
phương với chiều dài tối đa là 1m. Máy sẽ tự động chia các phần tử và sẽ nhìn thấy chữ Max
Size.

Bước 5: Chia nhỏ dầm:
- Chọn ALL -> Edit -> Edit Lines -> Divide Frames...

Break at intersections with selected Joints... phân tách các phần tử Frame tại các điểm
giao nhau

Bước 6: Khai báo tải trọng di động của cần trục:
- Nhấp vào biểu tượng

9 of 23 11/22/2012 7:31 PM

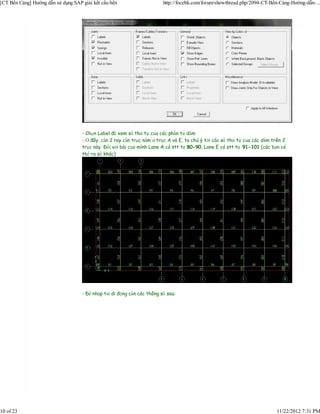

- Chọn Label để xem số thứ tự của các phần tử dầm
- Ở đây, cần 2 ray cần trục nằm ở trục A và E, ta chú ý tới các số thứ tự của các dầm trên 2
trục này. Đối với bài của mình Lane A có stt từ 80-90, Lane E có stt từ 91-101 (các bạn có
thể ra số khác)

- Để nhập tải di động cần các thông số sau:

10 of 23 11/22/2012 7:31 PM

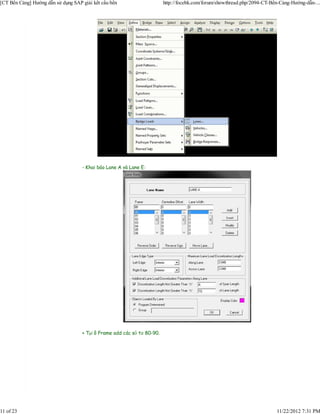

- Khai báo Lane A và Lane E:

+ Tại ô Frame add các số từ 80-90.

11 of 23 11/22/2012 7:31 PM

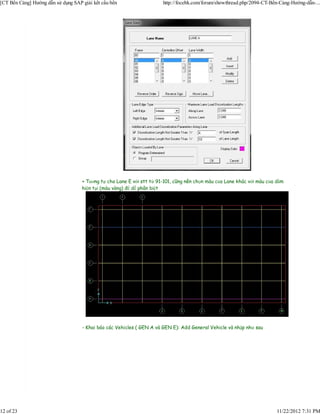

+ Tương tự cho Lane E với stt từ 91-101, cũng nên chọn màu của Lane khác với màu của dầm
hiện tại (màu vàng) để dễ phân biệt

- Khai báo các Vehicles ( GEN A và GEN E): Add General Vehicle và nhập như sau

12 of 23 11/22/2012 7:31 PM

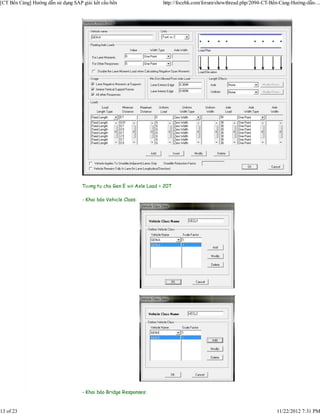

Tương tự cho Gen E với Axle Load = 20T

- Khai báo Vehicle Class:

- Khai báo Bridge Responses:

13 of 23 11/22/2012 7:31 PM





nhucang (06-03-2012),trungnguyen1291 (20-05-2012),vtt0909 (18-04-2012),vuongxuanviet (06-03-2012)

22-02-2012, 11:56 PM #3

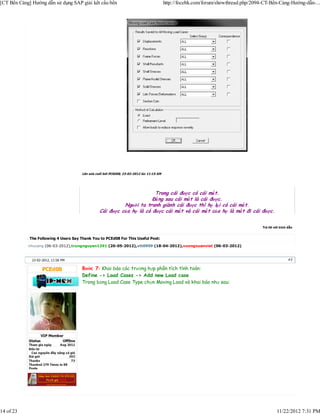

Bước 7: Khai báo các trường hợp phân tích tính toán:
Define -> Load Cases -> Add new Load case

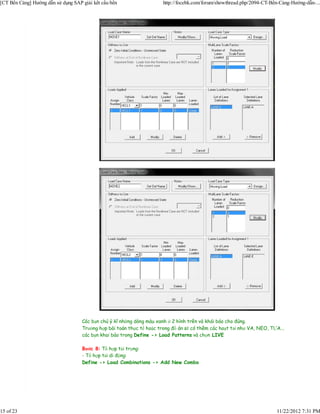

Trong bảng Load Case Type chọn Moving Load và khai báo như sau:

14 of 23 11/22/2012 7:31 PM


Các bạn chú ý kĩ những dòng màu xanh ở 2 hình trên và khái báo cho đúng.
Trường hợp bài toán thực tế hoặc trong đồ án sẽ có thêm các hoạt tải như VA, NEO, TỰA...
các bạn khai báo trong Define -> Load Patterns và chọn LIVE

Bước 8: Tổ hợp tải trọng:
- Tổ hợp tải di động:
Define -> Load Combinations -> Add New Combo

15 of 23 11/22/2012 7:31 PM

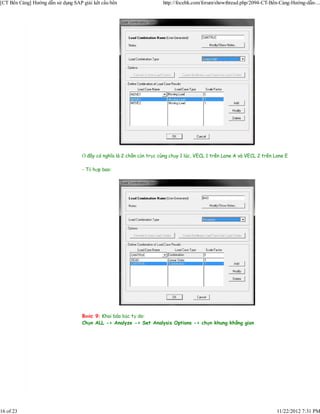

Ở đây có nghĩa là 2 chân cần trục cùng chạy 1 lúc, VECL 1 trên Lane A và VECL 2 trên Lane E

- Tổ hợp bao:

Bước 9: Khai báo bậc tự do:
Chọn ALL -> Analyze -> Set Analysis Options -> chọn khung không gian

16 of 23 11/22/2012 7:31 PM

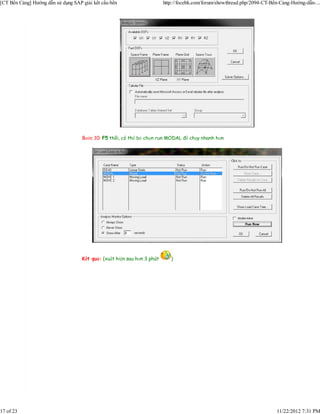

Bước 10: F5 thôi, có thể bỏ chọn run MODAL để chạy nhanh hơn

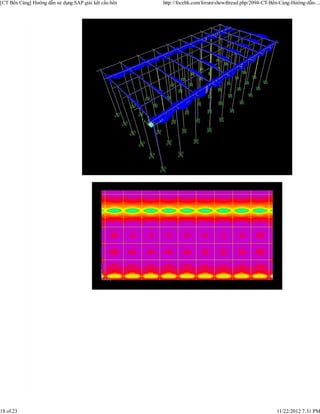

Kết quả: (xuất hiện sau hơn 3 phút )

17 of 23 11/22/2012 7:31 PM


18 of 23 11/22/2012 7:31 PM

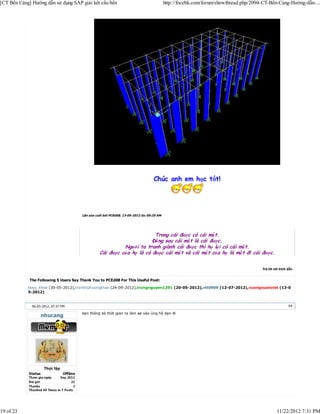

Chúc anh em học tốt!




boys_khoe (30-05-2012),tranthiphuongthao (24-09-2012),trungnguyen1291 (20-05-2012),vtt0909 (12-07-2012),vuongxuanviet (13-0
5-2012)

06-03-2012, 07:37 PM #4

bạn thông bỏ thời gian ra làm ae vào ủng hộ bạn đi

19 of 23 11/22/2012 7:31 PM


>>sống trên đời sống cần có một tấm lòng<<


18-04-2012, 10:39 PM #5

cảm ơn nhiều.giờ mới biết thanks thông nhiều nhiều


13-05-2012, 09:31 AM #6

update!

The message you have entered is too short. Please lengthen your message to at least 10 characters.



13-05-2012, 10:13 AM #7

Hay quá a!

20 of 23 11/22/2012 7:31 PM


Hy vọng a Thông ngày càng có nhiều bài viết bổ ích như thế này nữa

teivnauxgnouv|vuongxuanviet
moc.liamtoh@teivnauxgnouv-dd90dx|xd09dd-vuongxuanviet@hotmail.com


The Following User Says Thank You to vuongxuanviet For This Useful Post:
PCEd08 (13-05-2012)

13-05-2012, 12:50 PM #8

Thanks chú đã động viên

21 of 23 11/22/2012 7:31 PM




haughtycool (13-05-2012),trungnguyen1291 (20-05-2012)

20-05-2012, 01:14 AM #9

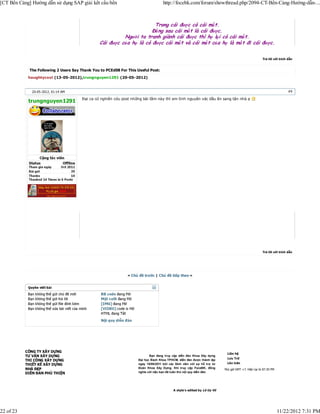

Đại ca cứ nghiên cứu post những bài tầm này thì em tình nguyện vác dầu ăn sang tận nhà ạ
