1. - 1 - Barzanò & Zanardo S.p.A.
Composto chimico di rivestimento per la protezione di
superfici vetrose esposte all’ambiente esterno
-------
L’attuale invenzione si inquadra nel campo delle
nanotecnologie di protezione e concerne un composto
chimico di rivestimento per la protezione di superfici
vetrose esposte all’ambiente esterno.
La presente invenzione riguarda altresì l’uso di tale
composto chimico di rivestimento per la formazione di
una pellicola (o patina) trasparente ed invisibile,
adatta alla protezione di superfici vetrose esposte
all’ambiente esterno, ad esempio vetrate di edifici,
pannelli solari, pannelli fotovoltaici e pale eoliche
tanto per citare i principali campi applicativi, alle
quali la pellicola trasparente viene stabilmente
accoppiata.
Come noto, recentemente, nel campo dei prodotti chimici
è stato sviluppato ed ottenuto un composto chimico a
base di silicio, utilizzabile vantaggiosamente per il
ricoprimento e la conseguente protezione di superfici
vetrose quali tipicamente i vetri delle automobili.
Il composto chimico di ricoprimento in questione è
oggetto della domanda di brevetto europeo pubblicata
come EP 1634933.
Tale composto chimico di ricoprimento, quando
uniformemente spalmato sul vetro dell’automobile, forma
una pellicola trasparente, invisibile e sottilissima
che, in virtù della propria formulazione chimica,
favorisce lo smaltimento e lo scivolamento di
moscerini, escrementi di uccelli, impurità o polveri di
qualsiasi natura o genere, in tal modo impedendo che
essi si attacchino in modo stabile e permanente al

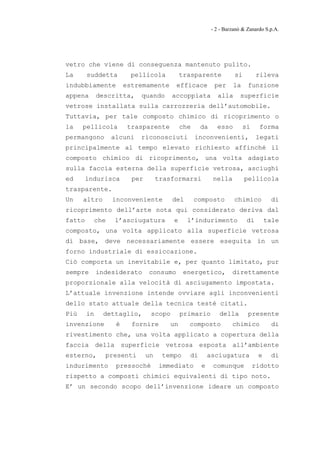

2. - 2 - Barzanò & Zanardo S.p.A.
vetro che viene di conseguenza mantenuto pulito.
La suddetta pellicola trasparente si rileva
indubbiamente estremamente efficace per la funzione
appena descritta, quando accoppiata alla superficie
vetrose installata sulla carrozzeria dell’automobile.
Tuttavia, per tale composto chimico di ricoprimento o
la pellicola trasparente che da esso si forma
permangono alcuni riconosciuti inconvenienti, legati
principalmente al tempo elevato richiesto affinché il
composto chimico di ricoprimento, una volta adagiato
sulla faccia esterna della superficie vetrosa, asciughi
ed indurisca per trasformarsi nella pellicola
trasparente.
Un altro inconveniente del composto chimico di
ricoprimento dell’arte nota qui considerato deriva dal
fatto che l’asciugatura e l’indurimento di tale
composto, una volta applicato alla superficie vetrosa
di base, deve necessariamente essere eseguita in un
forno industriale di essiccazione.
Ciò comporta un inevitabile e, per quanto limitato, pur
sempre indesiderato consumo energetico, direttamente
proporzionale alla velocità di asciugamento impostata.
L’attuale invenzione intende ovviare agli inconvenienti
dello stato attuale della tecnica testé citati.
Più in dettaglio, scopo primario della presente
invenzione è fornire un composto chimico di
rivestimento che, una volta applicato a copertura della
faccia della superficie vetrosa esposta all’ambiente
esterno, presenti un tempo di asciugatura e di
indurimento pressoché immediato e comunque ridotto
rispetto a composti chimici equivalenti di tipo noto.
E’ un secondo scopo dell’invenzione ideare un composto

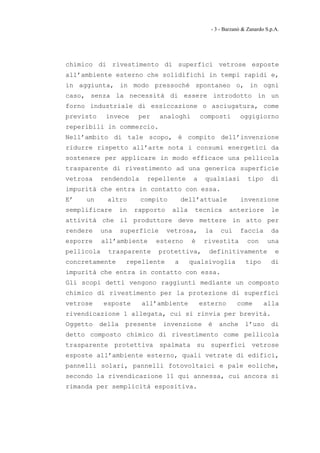

3. - 3 - Barzanò & Zanardo S.p.A.
chimico di rivestimento di superfici vetrose esposte
all’ambiente esterno che solidifichi in tempi rapidi e,
in aggiunta, in modo pressoché spontaneo o, in ogni
caso, senza la necessità di essere introdotto in un
forno industriale di essiccazione o asciugatura, come
previsto invece per analoghi composti oggigiorno
reperibili in commercio.
Nell’ambito di tale scopo, è compito dell’invenzione
ridurre rispetto all’arte nota i consumi energetici da
sostenere per applicare in modo efficace una pellicola
trasparente di rivestimento ad una generica superficie
vetrosa rendendola repellente a qualsiasi tipo di
impurità che entra in contatto con essa.
E’ un altro compito dell’attuale invenzione
semplificare in rapporto alla tecnica anteriore le
attività che il produttore deve mettere in atto per
rendere una superficie vetrosa, la cui faccia da
esporre all’ambiente esterno è rivestita con una
pellicola trasparente protettiva, definitivamente e
concretamente repellente a qualsivoglia tipo di
impurità che entra in contatto con essa.
Gli scopi detti vengono raggiunti mediante un composto
chimico di rivestimento per la protezione di superfici
vetrose esposte all’ambiente esterno come alla
rivendicazione 1 allegata, cui si rinvia per brevità.
Oggetto della presente invenzione è anche l’uso di
detto composto chimico di rivestimento come pellicola
trasparente protettiva spalmata su superfici vetrose
esposte all’ambiente esterno, quali vetrate di edifici,
pannelli solari, pannelli fotovoltaici e pale eoliche,
secondo la rivendicazione 11 qui annessa, cui ancora si
rimanda per semplicità espositiva.

4. - 4 - Barzanò & Zanardo S.p.A.
Vantaggiosamente, grazie alla sua particolare
formulazione, il composto chimico di rivestimento
oggetto dell’invenzione, una volta applicato ad
uniforme copertura della faccia della superficie
vetrosa esposta all’ambiente esterno, si asciuga ed
indurisce in tempi pressoché immediati e comunque più
rapidamente rispetti a composti chimici simili noti.
Ancora vantaggiosamente, il composto chimico di
rivestimento dell’invenzione applicato alla superficie
vetrosa di base forma una pellicola trasparente che
solidifica completamente nei tempi stretti di cui si è
detto ma in maniera pressoché spontanea, senza
richiedere che l’assieme formato debba essere
introdotto in un forno industriale di essiccazione o
asciugatura.
Altrettanto vantaggiosamente, ciò consente di limitare
rispetto alla tecnica nota i consumi energetici da
sostenere per applicare in modo efficace ad una
generica superficie vetrosa una pellicola trasparente
che si produce per effetto dell’asciugatura del
composto chimico di rivestimento spalmato sulla
superficie vetrosa stessa per rendere quest’ultima
repellente a qualsiasi tipo di impurità (moscerini,
escrementi di uccelli, polveri e così via).
In maniera vantaggiosa, inoltre, l’invenzione rende più
agevole rispetto allo stato dell’arte le operazioni da
implementare per rendere una superficie vetrosa
efficacemente repellente a qualsivoglia tipo di
impurità che entra in contatto con essa nella modalità
appena accennata.
Ulteriori caratteristiche e peculiarità dell’invenzione
risulteranno maggiormente dalla descrizione che segue,

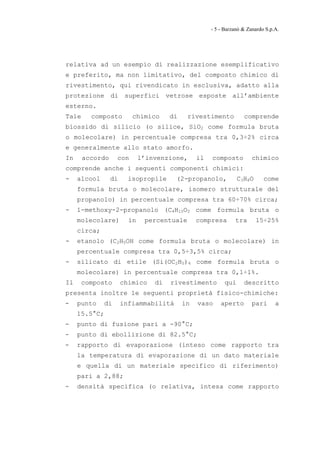

5. - 5 - Barzanò & Zanardo S.p.A.
relativa ad un esempio di realizzazione esemplificativo
e preferito, ma non limitativo, del composto chimico di
rivestimento, qui rivendicato in esclusiva, adatto alla
protezione di superfici vetrose esposte all’ambiente
esterno.
Tale composto chimico di rivestimento comprende
biossido di silicio (o silice, SiO2 come formula bruta
o molecolare) in percentuale compresa tra 0,3÷2% circa
e generalmente allo stato amorfo.
In accordo con l’invenzione, il composto chimico
comprende anche i seguenti componenti chimici:
- alcool di isopropile (2-propanolo, C3H8O come
formula bruta o molecolare, isomero strutturale del
propanolo) in percentuale compresa tra 60÷70% circa;
- 1-methoxy-2-propanolo (C4H10O2 come formula bruta o
molecolare) in percentuale compresa tra 15÷25%
circa;
- etanolo (C2H5OH come formula bruta o molecolare) in
percentuale compresa tra 0,5÷3,5% circa;
- silicato di etile (Si(OC2H5)4 come formula bruta o
molecolare) in percentuale compresa tra 0,1÷1%.
Il composto chimico di rivestimento qui descritto
presenta inoltre le seguenti proprietà fisico-chimiche:
- punto di infiammabilità in vaso aperto pari a
15.5°C;
- punto di fusione pari a -90°C;
- punto di ebollizione di 82.5°C;
- rapporto di evaporazione (inteso come rapporto tra
la temperatura di evaporazione di un dato materiale
e quella di un materiale specifico di riferimento)
pari a 2,88;
- densità specifica (o relativa, intesa come rapporto

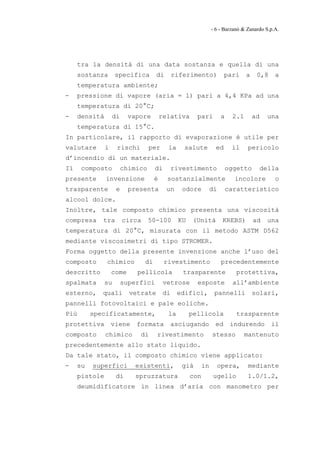

6. - 6 - Barzanò & Zanardo S.p.A.
tra la densità di una data sostanza e quella di una
sostanza specifica di riferimento) pari a 0,8 a
temperatura ambiente;
- pressione di vapore (aria = 1) pari a 4,4 KPa ad una
temperatura di 20°C;
- densità di vapore relativa pari a 2.1 ad una
temperatura di 15°C.
In particolare, il rapporto di evaporazione è utile per
valutare i rischi per la salute ed il pericolo
d’incendio di un materiale.
Il composto chimico di rivestimento oggetto della
presente invenzione è sostanzialmente incolore o
trasparente e presenta un odore di caratteristico
alcool dolce.
Inoltre, tale composto chimico presenta una viscosità
compresa tra circa 50-100 KU (Unità KREBS) ad una
temperatura di 20°C, misurata con il metodo ASTM D562
mediante viscosimetri di tipo STROMER.
Forma oggetto della presente invenzione anche l’uso del
composto chimico di rivestimento precedentemente
descritto come pellicola trasparente protettiva,
spalmata su superfici vetrose esposte all’ambiente
esterno, quali vetrate di edifici, pannelli solari,
pannelli fotovoltaici e pale eoliche.
Più specificatamente, la pellicola trasparente
protettiva viene formata asciugando ed indurendo il
composto chimico di rivestimento stesso mantenuto
precedentemente allo stato liquido.
Da tale stato, il composto chimico viene applicato:
- su superfici esistenti, già in opera, mediante
pistole di spruzzatura con ugello 1.0/1.2,
deumidificatore in linea d’aria con manometro per

7. - 7 - Barzanò & Zanardo S.p.A.
standardizzare la pressione dell’aria a 5 atmosfere
al calcio;
- in linea, direttamente durante il processo di
fabbricazione delle superfici vetrose da
posizionare, con sistema di spruzzatura industriale,
in qualsiasi momento prima dell’imballo.
Il composto chimico di rivestimento in questione,
quando allo stato liquido, presenta un tempo di
asciugatura alquanto rapido - pari 120 minuti a 10°C,
60 minuti a 20°C e 30 minuti a 30°C - che rende il
composto chimico stesso estremamente vantaggioso ed
efficace rispetto a composti equivalenti di tipo noto.
Infatti, il composto chimico dell’invenzione, grazie
alla sua particolare formulazione, si aggrega e si
reticola immediatamente ed automaticamente, appena
spalmato, al quarzo che tipicamente costituisce la
superficie vetrosa cui è applicato, otturandone i pori.
Il pezzo ottenuto dalla semplice aggregazione della
suddetta pellicola trasparente alla superficie vetrosa
preesistente, è già un prodotto finito, pronto ad
essere installato, dopo un intervallo di tempo
contenuto e non un semilavorato che, per raggiungere in
tempi consoni la configurazione finale, deve essere
introdotto in un forno di essiccazione, come avviene
nell’arte nota equivalente.
Tale obiettivo viene raggiunto senza minimamente
inficiare la capacità della pellicola trasparente di
impedire a qualsiasi tipo di impurità, quali polveri di
varia natura, moscerini, escrementi di uccelli e così
via, di rimanere ad essa attaccati.
La pellicola trasparente ottenuta dall’asciugatura e
dall’indurimento del composto chimico di rivestimento

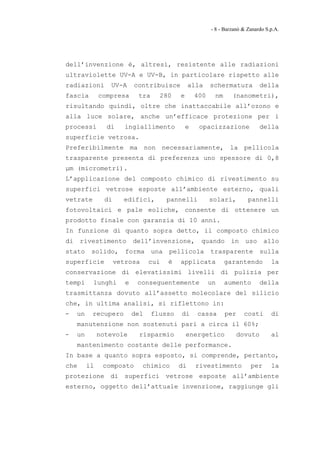

8. - 8 - Barzanò & Zanardo S.p.A.
dell’invenzione è, altresì, resistente alle radiazioni
ultraviolette UV-A e UV-B, in particolare rispetto alle
radiazioni UV-A contribuisce alla schermatura della
fascia compresa tra 280 e 400 nm (nanometri),
risultando quindi, oltre che inattaccabile all’ozono e
alla luce solare, anche un’efficace protezione per i
processi di ingiallimento e opacizzazione della
superficie vetrosa.
Preferibilmente ma non necessariamente, la pellicola
trasparente presenta di preferenza uno spessore di 0,8
μm (micrometri).
L’applicazione del composto chimico di rivestimento su
superfici vetrose esposte all’ambiente esterno, quali
vetrate di edifici, pannelli solari, pannelli
fotovoltaici e pale eoliche, consente di ottenere un
prodotto finale con garanzia di 10 anni.
In funzione di quanto sopra detto, il composto chimico
di rivestimento dell’invenzione, quando in uso allo
stato solido, forma una pellicola trasparente sulla
superficie vetrosa cui è applicata garantendo la
conservazione di elevatissimi livelli di pulizia per
tempi lunghi e conseguentemente un aumento della
trasmittanza dovuto all’assetto molecolare del silicio
che, in ultima analisi, si riflettono in:
- un recupero del flusso di cassa per costi di
manutenzione non sostenuti pari a circa il 60%;
- un notevole risparmio energetico dovuto al
mantenimento costante delle performance.
In base a quanto sopra esposto, si comprende, pertanto,
che il composto chimico di rivestimento per la
protezione di superfici vetrose esposte all’ambiente
esterno, oggetto dell’attuale invenzione, raggiunge gli

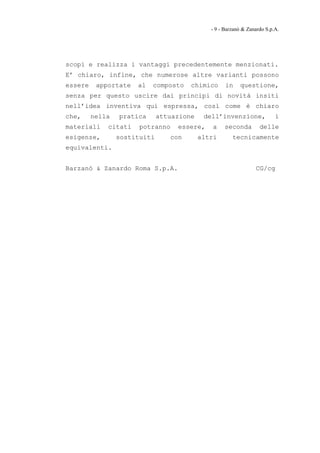

9. - 9 - Barzanò & Zanardo S.p.A.
scopi e realizza i vantaggi precedentemente menzionati.
E’ chiaro, infine, che numerose altre varianti possono
essere apportate al composto chimico in questione,
senza per questo uscire dai principi di novità insiti
nell’idea inventiva qui espressa, così come è chiaro
che, nella pratica attuazione dell’invenzione, i
materiali citati potranno essere, a seconda delle
esigenze, sostituiti con altri tecnicamente
equivalenti.
Barzanò & Zanardo Roma S.p.A. CG/cg

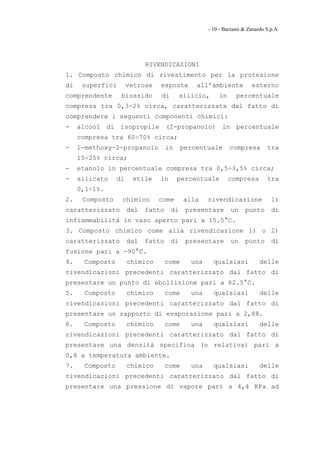

10. - 10 - Barzanò & Zanardo S.p.A.
RIVENDICAZIONI
1. Composto chimico di rivestimento per la protezione
di superfici vetrose esposte all’ambiente esterno
comprendente biossido di silicio, in percentuale
compresa tra 0,3÷2% circa, caratterizzata dal fatto di
comprendere i seguenti componenti chimici:
- alcool di isopropile (2-propanolo) in percentuale
compresa tra 60÷70% circa;
- 1-methoxy-2-propanolo in percentuale compresa tra
15÷25% circa;
- etanolo in percentuale compresa tra 0,5÷3,5% circa;
- silicato di etile in percentuale compresa tra
0,1÷1%.
2. Composto chimico come alla rivendicazione 1)
caratterizzato dal fatto di presentare un punto di
infiammabilità in vaso aperto pari a 15.5°C.
3. Composto chimico come alla rivendicazione 1) o 2)
caratterizzato dal fatto di presentare un punto di
fusione pari a -90°C.
4. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare un punto di ebollizione pari a 82.5°C.
5. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare un rapporto di evaporazione pari a 2,88.
6. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare una densità specifica (o relativa) pari a
0,8 a temperatura ambiente.
7. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare una pressione di vapore pari a 4,4 KPa ad

11. - 11 - Barzanò & Zanardo S.p.A.
una temperatura di 20°C e una densità di vapore
relativa pari a 2.1 ad una temperatura di 15°C.
8. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare un odore di caratteristico alcool dolce.
9. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare una viscosità compresa tra circa 50-100 KU
(Unità KREBS) ad una temperatura di 20°C, misurata con
il metodo ASTM D562 mediante viscosimetri di tipo
STROMER.
10. Composto chimico come una qualsiasi delle
rivendicazioni precedenti caratterizzato dal fatto di
presentare un tempo di asciugatura di 120 minuti a
10°C, 60 minuti a 20°C e 30 minuti a 30°C.
11. Uso del composto chimico di rivestimento di cui
alla rivendicazione 1) come pellicola trasparente
protettiva spalmata su superfici vetrose esposte
all’ambiente esterno, quali vetrate di edifici,
pannelli solari, pannelli fotovoltaici e pale eoliche.
12. Uso come alla rivendicazione 11) caratterizzato dal
fatto che detta pellicola trasparente presenta uno
spessore pari a 0,8 μm (micrometri).
13. Uso come alla rivendicazione 11) o 12)
caratterizzato dal fatto che detta pellicola
trasparente è resistente alle radiazioni ultraviolette
UV-A e UV-B risultando inattaccabile all’ozono e alla
luce solare ed un’efficace protezione per i processi di
ingiallimento e opacizzazione di detta superficie
vetrosa.
Barzanò & Zanardo Roma S.p.A. CG/cg

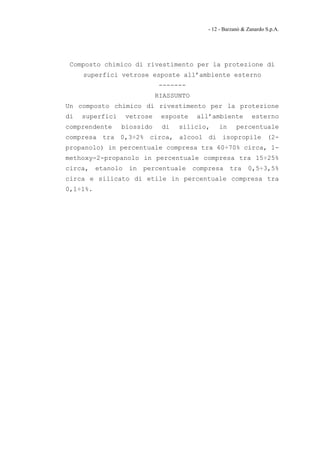

12. - 12 - Barzanò & Zanardo S.p.A.
Composto chimico di rivestimento per la protezione di
superfici vetrose esposte all’ambiente esterno
-------
RIASSUNTO
Un composto chimico di rivestimento per la protezione
di superfici vetrose esposte all’ambiente esterno
comprendente biossido di silicio, in percentuale
compresa tra 0,3÷2% circa, alcool di isopropile (2-
propanolo) in percentuale compresa tra 60÷70% circa, 1-
methoxy-2-propanolo in percentuale compresa tra 15÷25%
circa, etanolo in percentuale compresa tra 0,5÷3,5%
circa e silicato di etile in percentuale compresa tra
0,1÷1%.
